Projekt Budynek handlowo - usługowy Kod: K-38
Masz pytania, chcesz zamówić projekt. Zadzwoń do nas!
PN - PT od 8 do 16: 780 001 242,
508 037 512, 780 015 759 /
PN - PT od 16 do 18: 790 625 570

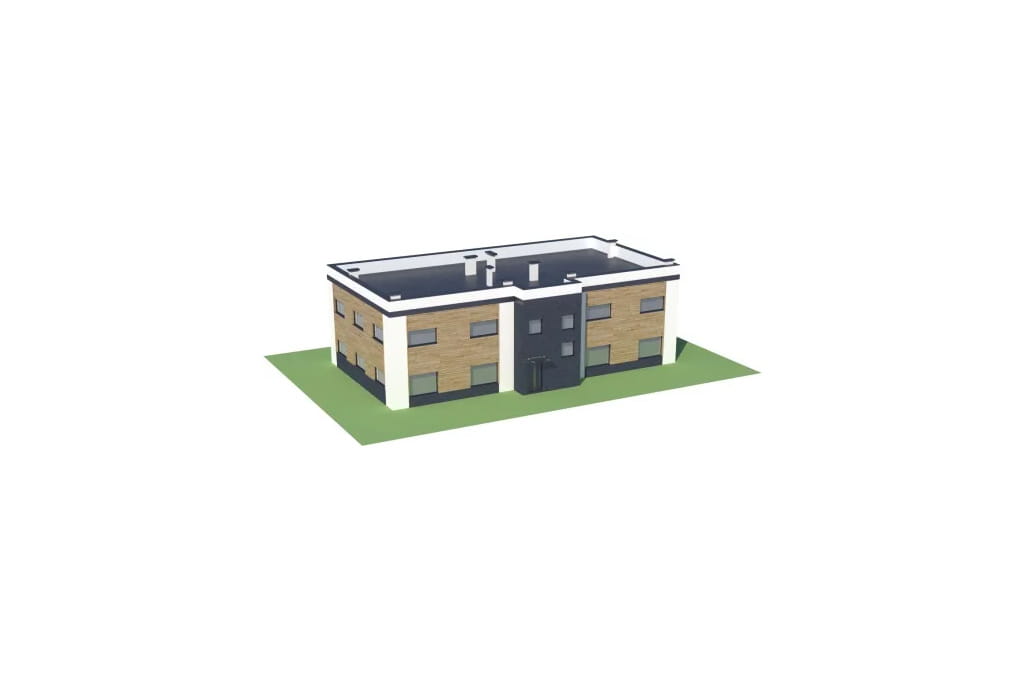

Model

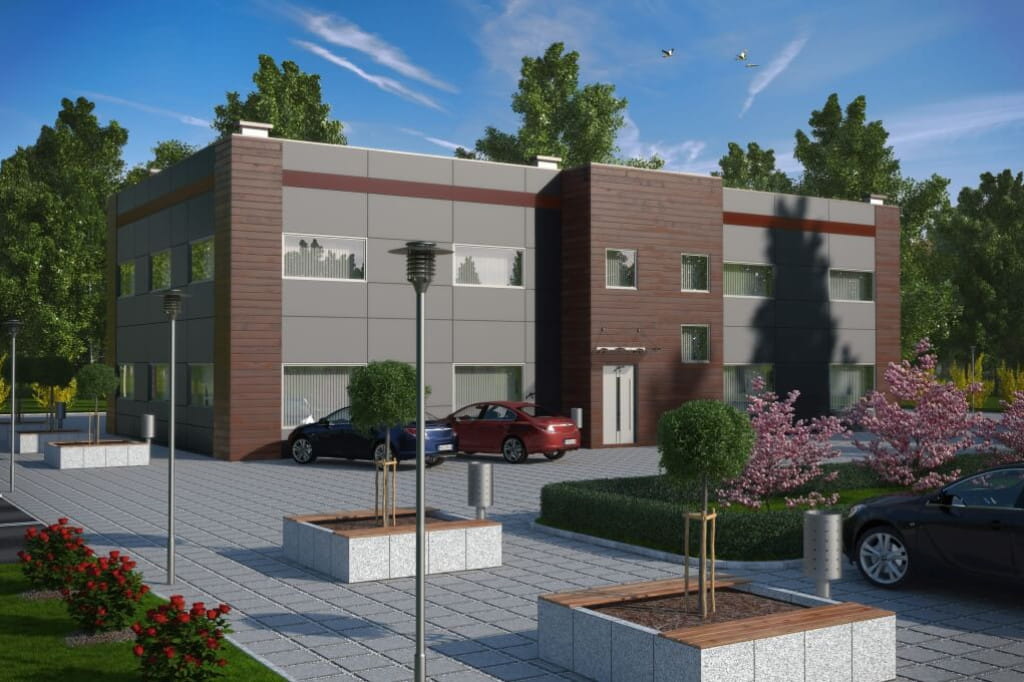

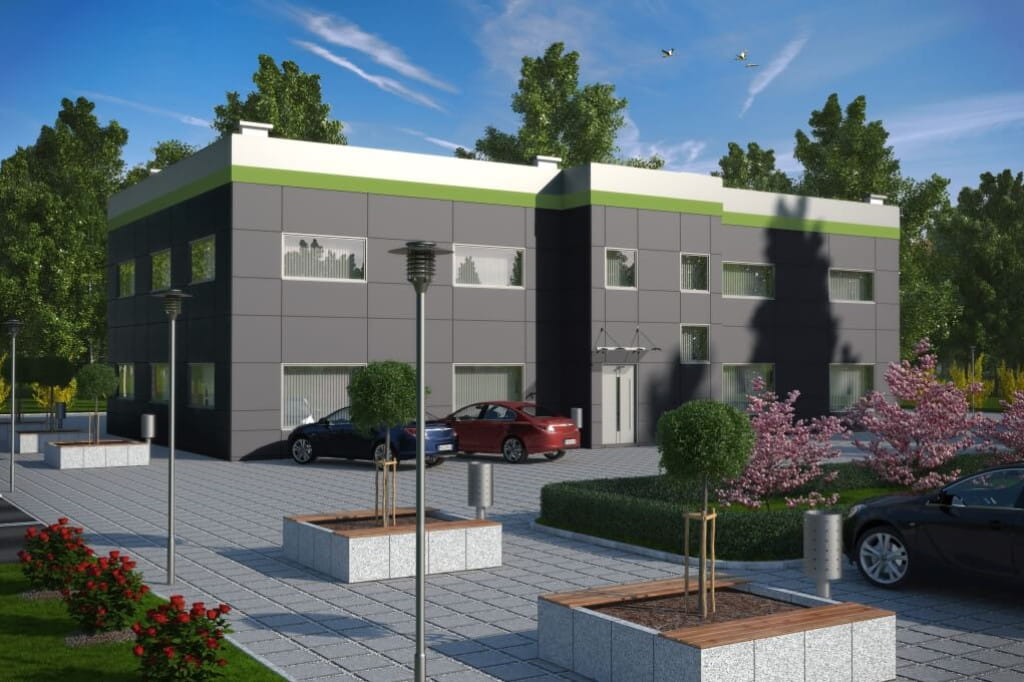

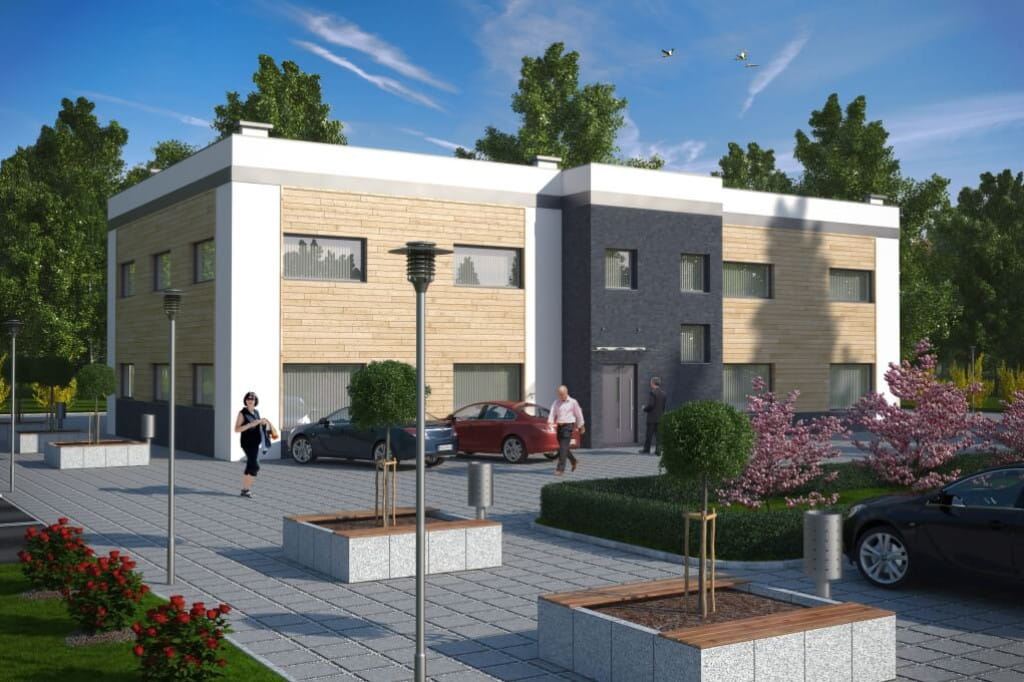

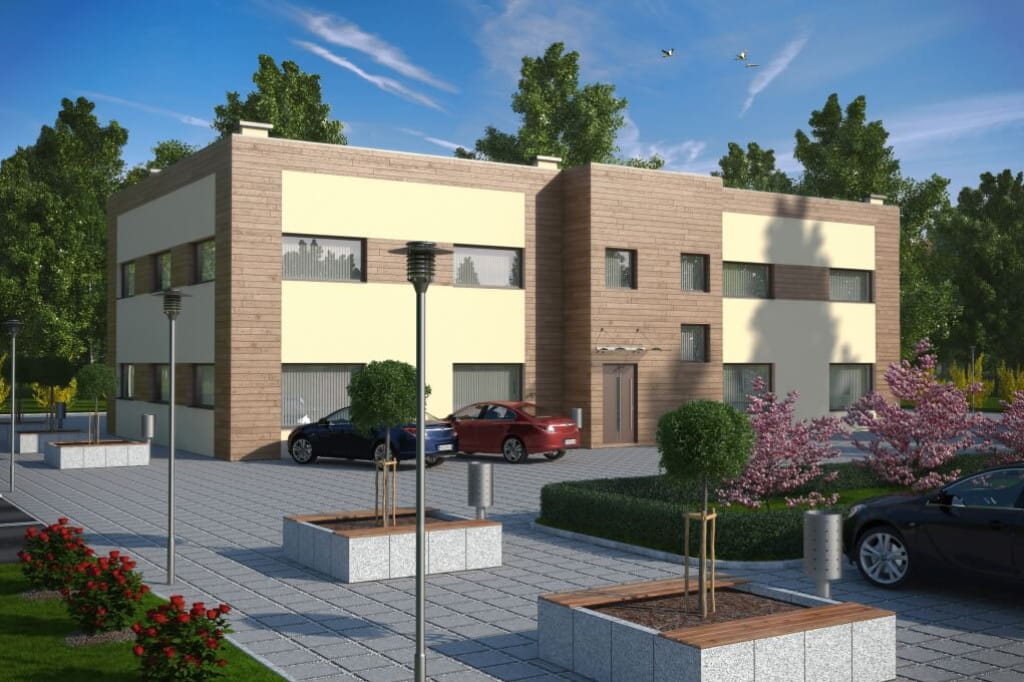

Bryła budynku nie należy do skomplikowanych, jednak dzięki oparciu jej na kształcie prostokąta pozwala na doskonałe wpasowanie się w nowatorski styl. Każda z elewacji wpuszcza do wnętrza mnóstwo światła - zaprojektowane przeszklenia są bardzo duże i idealnie rozświetlają przestrzeń. Forma została urozmaicona poprzez stworzenie wykusza, w którym zaplanowano główne wejście do budynku.

Elewacje

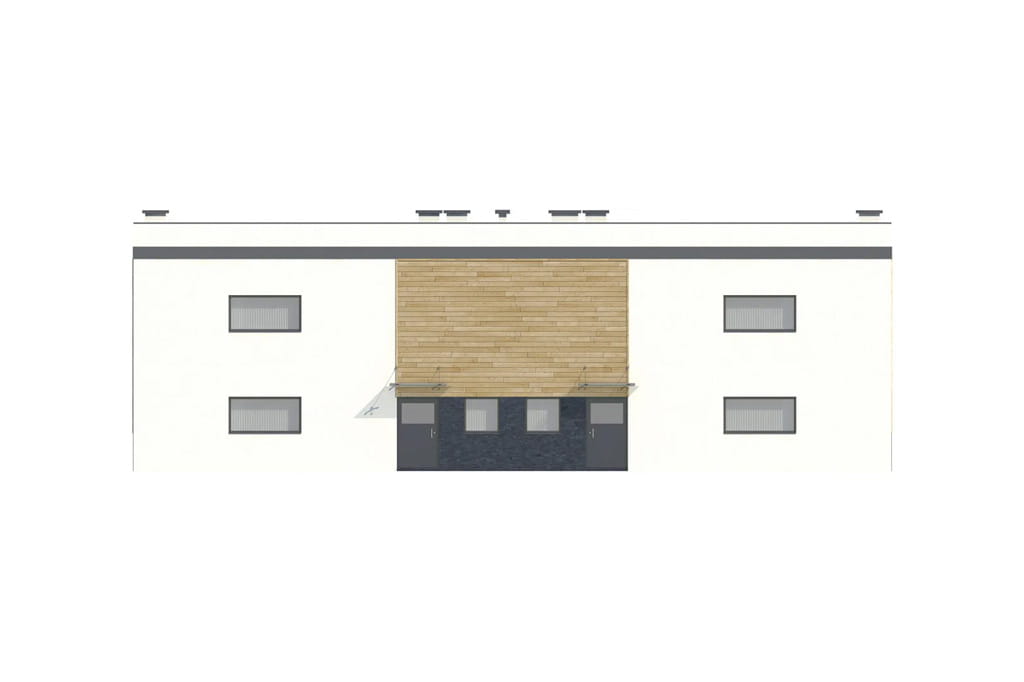

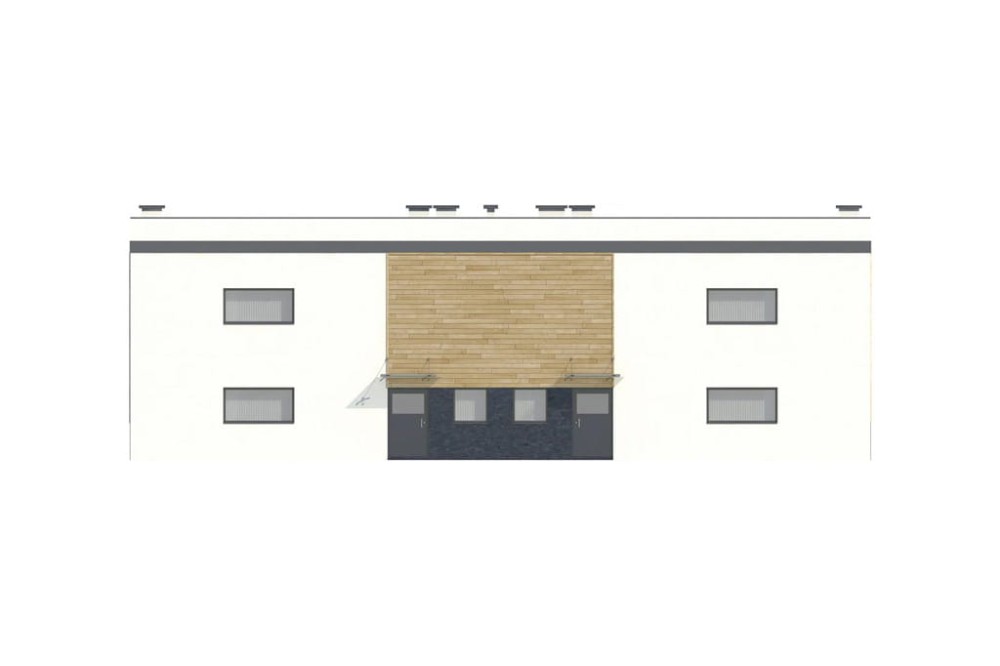

elewacja ogrodowa

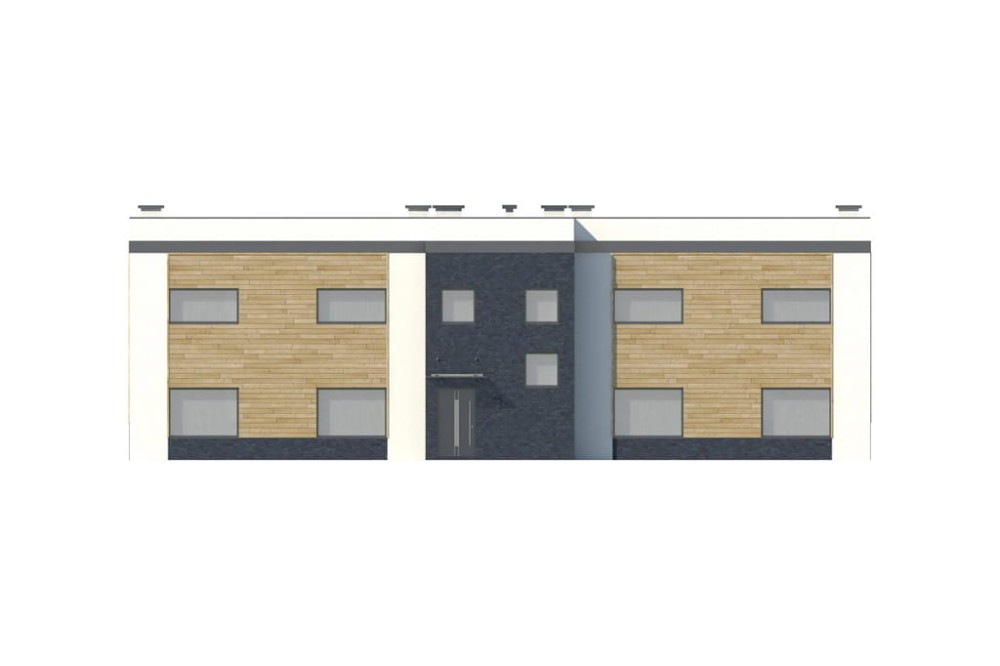

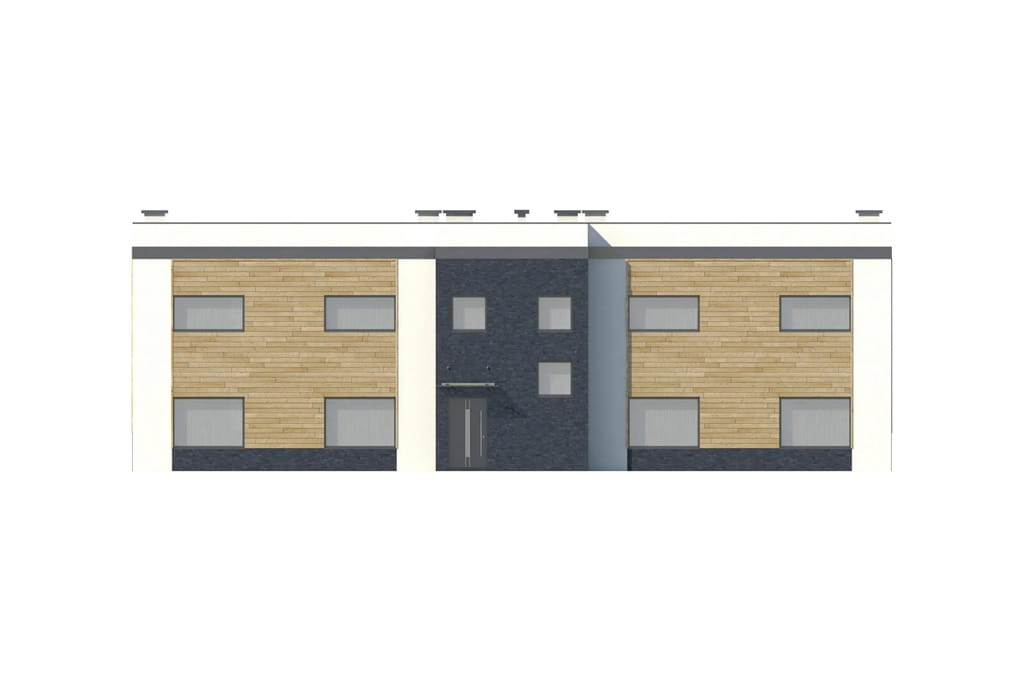

elewacja frontowa

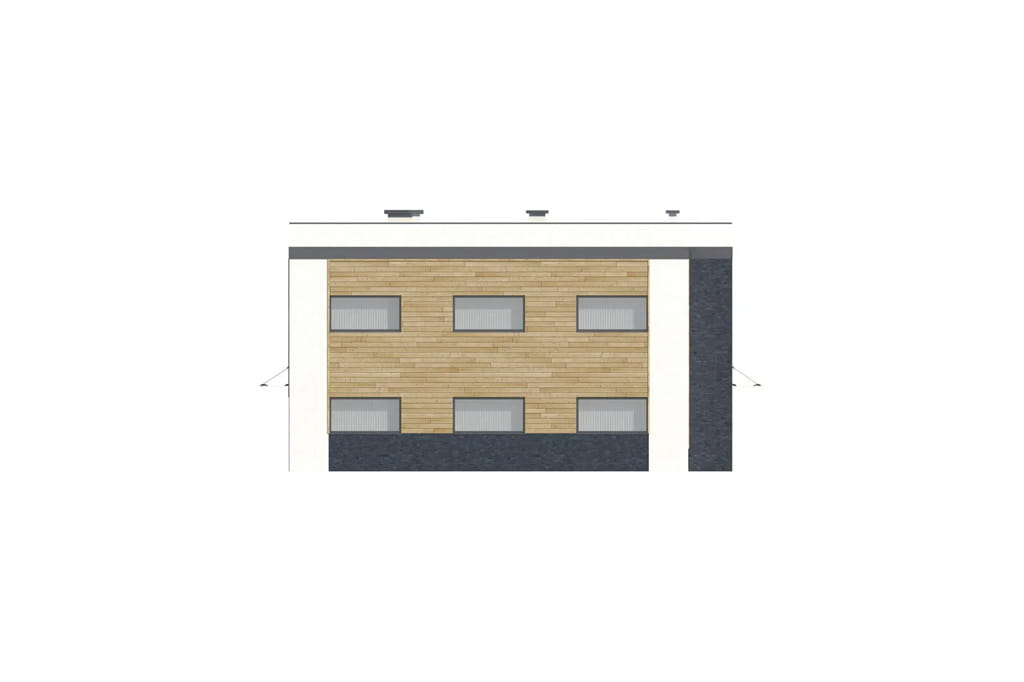

elewacja boczna

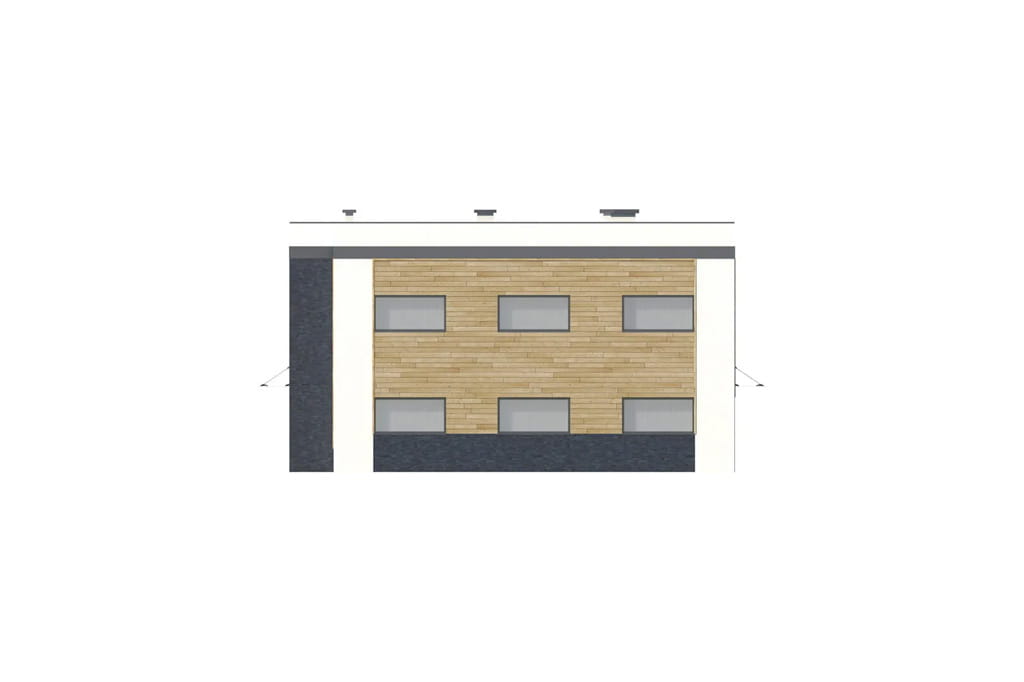

elewacja boczna

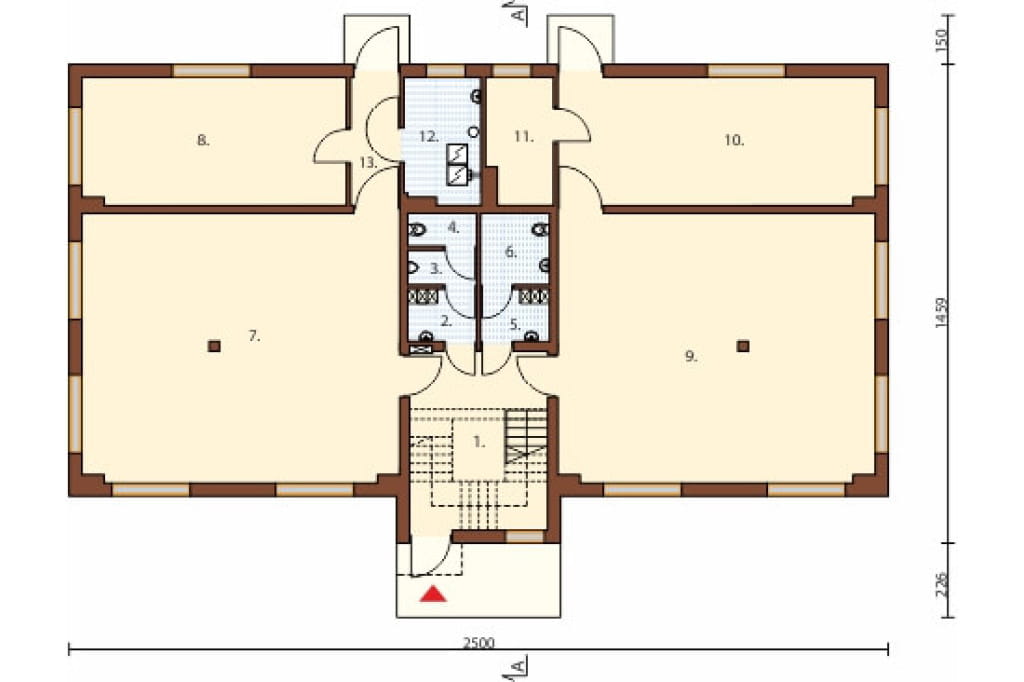

Rzut parteru

Parter: 293,4 m2

1. Hall + schody 26,8 m2

2. Przedsionek 3,4 m2

3. Przedsionek WC 2,2 m2

4. WC męski 2,1 m2

5. Przedsionek WC 3,4 m2

6. WC damski i dla osób niepełnosprawnych 4,6 m2

7. Pomieszczenie handlowe 79,5 m2

8. Magazyn 31,4 m2

9. Pomieszczenie handlowe 79,5 m2

10. Magazyn 37,8 m2

11. Magazyn 7,7 m2

12. Kotłownia 9,0 m2

13. Korytarz 5,8 m2

Na parterze zaplanowano dwa obszerne pomieszczenia handlowe, w których można zorganizować odrębne sklepy lub zaadaptować na biuro lub salon np. fryzjerski. Przestrzenie te wspomagają magazyny oraz węzły sanitarne.

Rzut I piętra

Piętro: 275,5 m2

1. Komunikacja 9,2 m2

2. Pomieszczenie usługowe 79,5 m2

3. Magazyn 38,0 m2

4. Pomieszczenie gospodarcze 10,0 m2

5. Korytarz 7,2 m2

6. Magazyn 7,5 m2

7. Przedsionek WC 2,9 m2

8. WC dla pracowników 4,1 m2

9. Przedsionek WC 2,9 m2

10. WC dla pracowników 4,1 m2

11. Magazyn 30,5 m2

12. Pomieszczenie usługowe 79,5 m2

Pierwsze piętro tworzą dwa pomieszczenia usługowe, których pracę wspomagają magazyny oraz węzły sanitarne. Strefa ta jest dostępna poprzez zaplanowanie obszernej klatki schodowej znajdującej się niedaleko głównego wejścia.

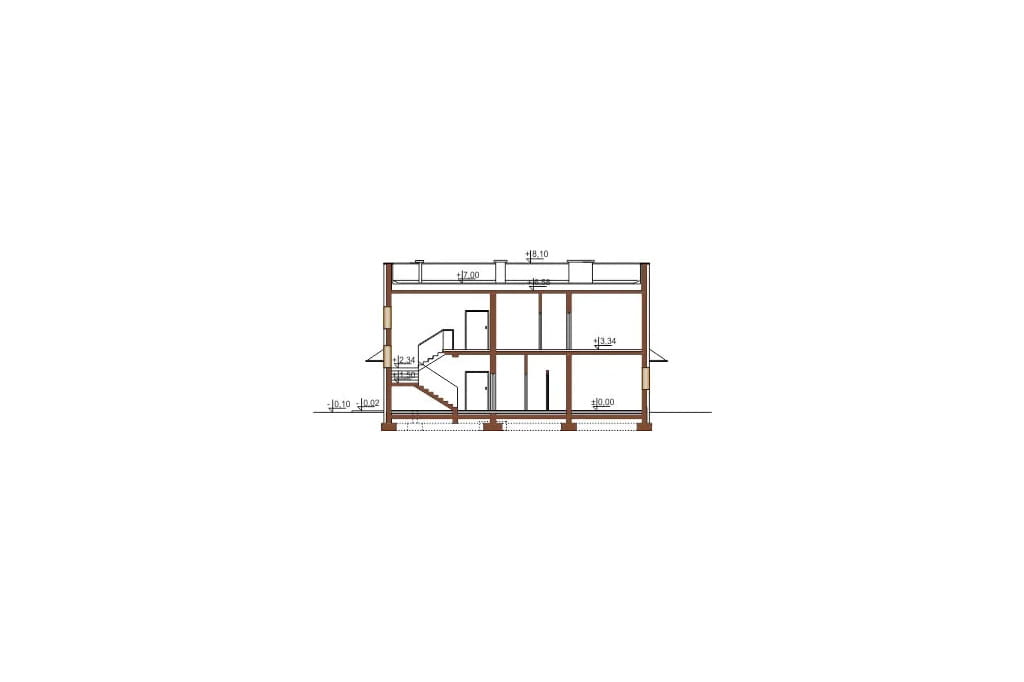

Przekrój

Budynek mimo swojej prostej formy jest bardzo atrakcyjny wizualnie. Doskonale nadaje się dla osób ceniących sobie najnowsze trendy w architekturze.

Projekt budynku handlowo - usługowego z pomieszczenia do adaptacji K-38, piętrowy, bez podpiwniczenia. Budynek może również pełnić funkcję biurową. Technologia tradycyjna: ściany zewnętrzne - bloczki z betonu komórkowego 24 cm, styropian 15 cm, tynk zewnętrzny. Stropy: żelbetowe. Kąt nachylenia stropodachu: 2,5-5%.
Ogrzewanie: kotłownia gazowa do c.o i c.w.u. Na parterze ogrzewanie podłogowe wodne.
Program: 2 pomieszczenia handlowe do adaptacji, 2 pomieszczenia usługowe do adaptacji, zaplecze magazynowe, zaplecze socjalne, zaplecze sanitarne, kotłownia gazowa.

ZAWARTOŚĆ PROJEKTU:
- projekt architektoniczny budowlany
- projekt konstrukcyjny budowlany
- projekt budowlany wewnętrznych instalacji sanitarnych (c.o, wod-kan, gaz, hydranty p.poż.)
- projekt budowlany wewnętrznej instalacji elektrycznej oraz instalacji odgromowej (w tym m.in: p.poż. wyłączniki prądu, oświetlenie ewakuacyjne)
- opinie rzeczoznawców: BHP, Sanepid, P.poż. dotyczące rozwiązań zastosowanych wewnątrz budynku
- zestawienie materiałów budowlanych
- zgoda na zmiany w projekcie

Powierzchnia zabudowy: 336.00 m²
Powierzchnia użytkowa: 568.90 m²
Kubatura: 2553.20 m³
Szerokość działki: 22.70 m
Ilość kondygnacji: 2
Liczba pomieszczeń: 25
Pokój na parterze: Nie
Możemy dostosować ten projekt do Twoich potrzeb, napisz co chciałbyś w nim zmienić, przeprojektujemy go tak, aby w pełni odpowiadał Twoim oczekiwaniom Garaż: bez garażu
Piwnica: bez podpiwniczenia
Poddasze: piętro
Typ: handlowo-usługowe, komercyjne, projekt biura, projekt budynku handlowo-usługowego, projekt budynku usługowego, biurowce
Technologia: tradycyjna
Styl: modernistyczny

Autorzy projektu: Ewa Ferfecka-Homola, Łukasz Szczepaniak
CENA 4 EGZ. PROJEKTU 3 600PLN

Projekt został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
