Projekt

Budynek handlowo - usługowy

Kod: K-38
Zadzwoń do nas!
PN - PT od 8 do 16: 780 001 242,
508 037 512, 12 414 35 34

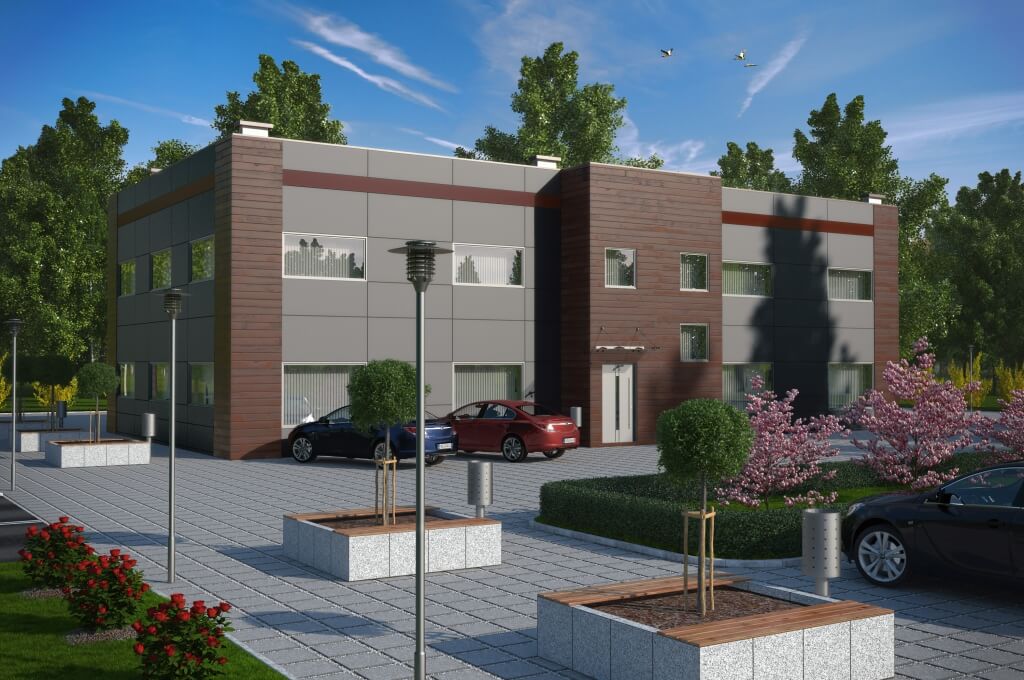

Projekt budynku handlowo-usługowego, w którym bez problemu można zaplanować przestrzeń biurową, sklepy lub inne usługi. Należy do obiektów utrzymanych w bardzo nowoczesnym stylu, opartym na kubicznej bryle, przykrytej stropodachem z wysoką ścianką attykową. Co więcej, jego charakter dodatkowo podkreślają okładziny elewacyjne, które doskonale współgrają z formą obiektu i czynią go bardziej zindywidualizowanym. Idealnie nadaje się do usytuowania go w terenie zurbanizowanym, gdzie doskonale będzie podkreślał okolicę, w której powstanie. Dodatkowo, jego prosty kształt umożliwi organizację wygodnego wnętrza i reprezentacyjnej strefy zewnętrznej.

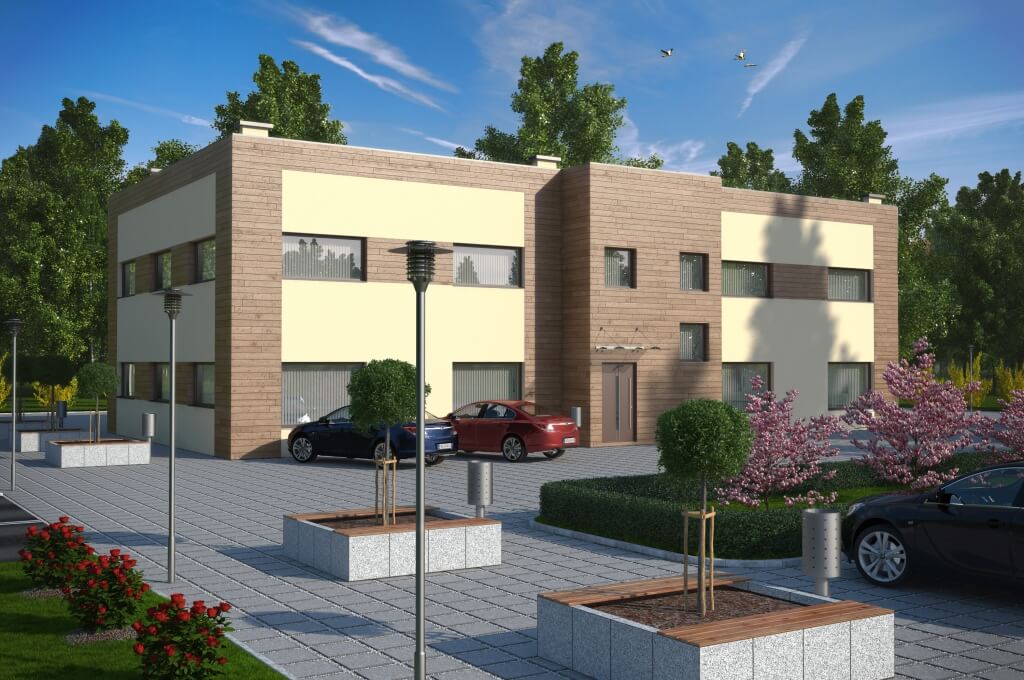

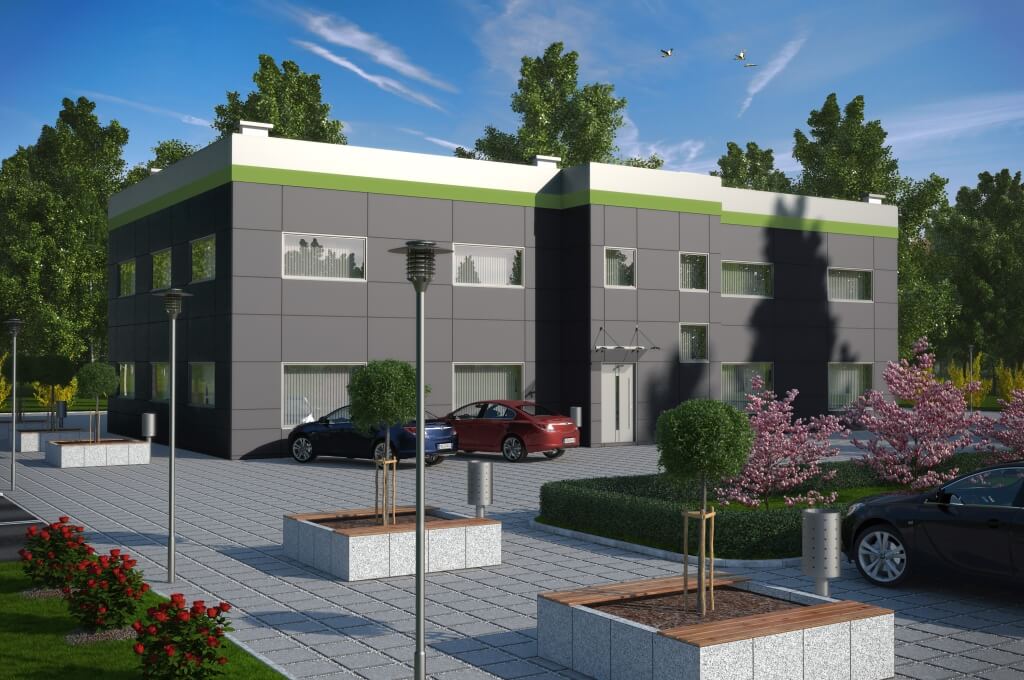

Model

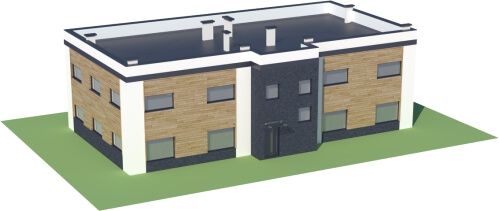

Projekt K-38 - model

Bryła budynku nie należy do skomplikowanych, jednak dzięki oparciu jej na kształcie prostokąta pozwala na doskonałe wpasowanie się w nowatorski styl. Każda z elewacji wpuszcza do wnętrza mnóstwo światła - zaprojektowane przeszklenia są bardzo duże i idealnie rozświetlają przestrzeń. Forma została urozmaicona poprzez stworzenie wykusza, w którym zaplanowano główne wejście do budynku.

Elewacje

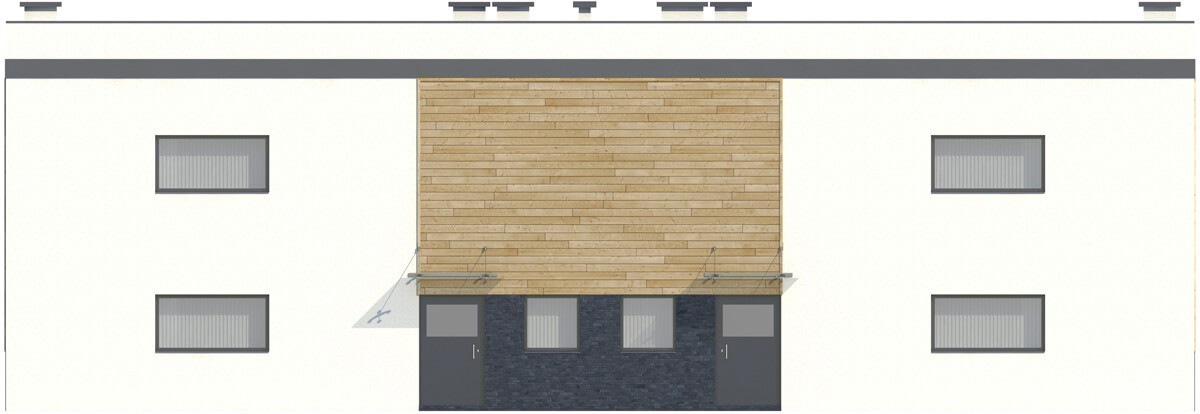

Projekt K-38 - elewacja
elewacja ogrodowa

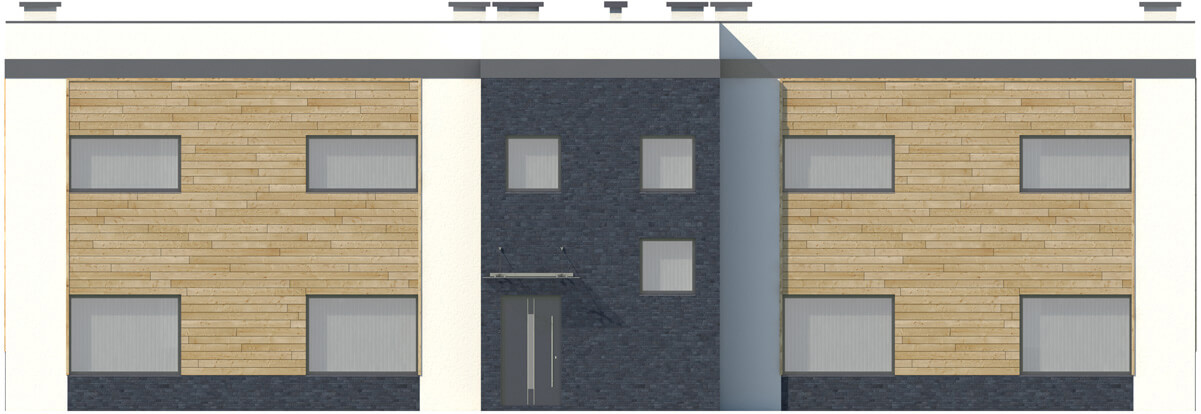

Projekt K-38 - elewacja
elewacja frontowa

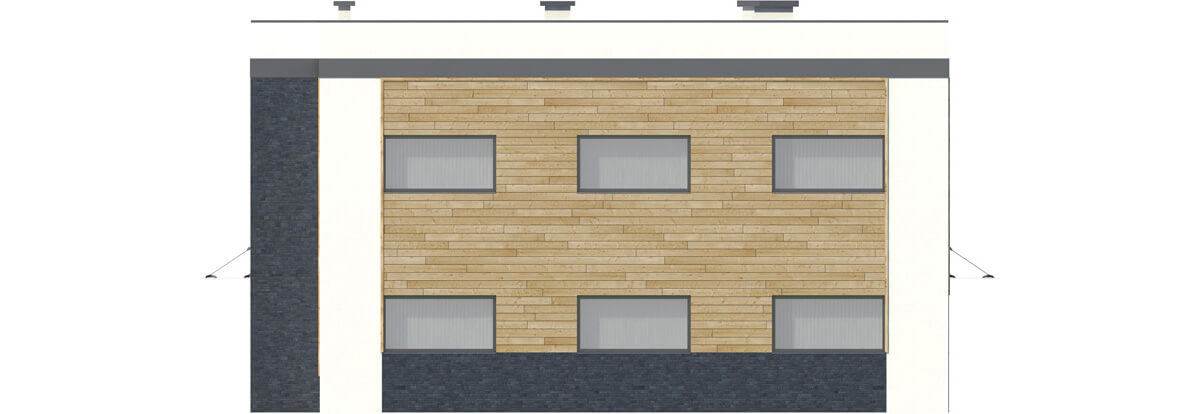

Projekt K-38 - elewacja
elewacja boczna
Projekt K-38 - elewacja
elewacja boczna

zobacz realizacje naszych projektów

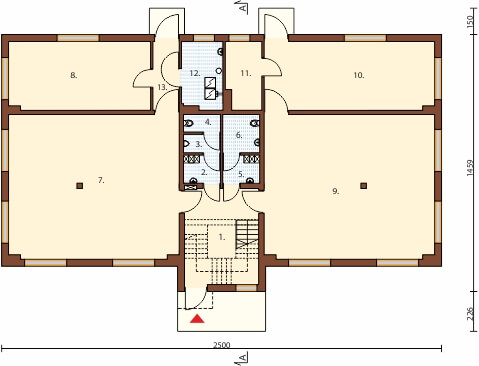

Rzut parteru



Projekt K-38 - rzut

Parter: 289,38 m2

1. Hall + schody 25,73 m2

2. Przedsionek 3,27 m2

3. Przedsionek WC 2,27 m2

4. WC męski 2,15 m2

5. Przedsionek WC 3,26 m2

6. WC damski i dla osób niepełnosprawnych 4,47 m2

7. Pomieszczenie handlowe 78,85 m2

8. Magazyn 31,08 m2

9. Pomieszczenie handlowe 78,85 m2

10. Magazyn 37,37 m2

11. Magazyn 7,56 m2

12. Kotłownia 8,81 m2

13. Korytarz 5,70 m2

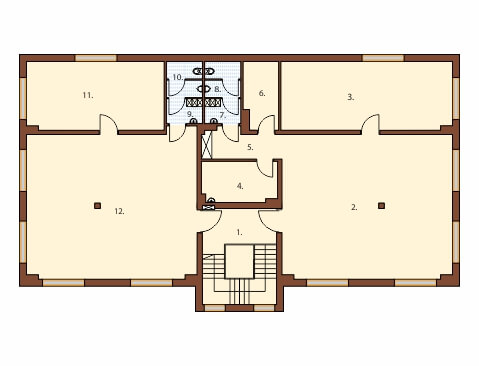

Rzut I piętra



Projekt K-38 - rzut

Piętro: 274,37 m2

1. Komunikacja 10,87 m2

2. Pomieszczenie usługowe 78,85 m2

3. Magazyn 37,60 m2

4. Pomieszczenie gospodarcze 9,82 m2

5. Przedsionek 7,07 m2

6. Magazyn 7,32 m2

7. Przedsionek WC 2,82 m2

8. WC dla pracowników 4,12 m2

9. Przedsionek WC 2,82 m2

10. WC dla pracowników 4,12 m2

11. Magazyn 30,11 m2

12. Pomieszczenie usługowe 78,85 m2

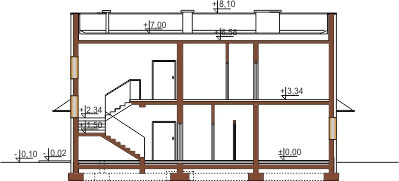

Przekrój



Projekt K-38 - przekrój

Budynek mimo swojej prostej formy jest bardzo atrakcyjny wizualnie. Doskonale nadaje się dla osób ceniących sobie najnowsze trendy w architekturze.

Zadaj pytanie dotyczące tego projektu  kliknij

Projekt budynku handlowo - usługowego z pomieszczenia do adaptacji K-38, piętrowy, bez podpiwniczenia. Budynek może również pełnić funkcję biurową.

Technologia tradycyjna: ściany zewnętrzne - bloczki silikatowe 24 cm, styropian 15 cm, tynk zewnętrzny.
Stropy: żelbetowe.
Kąt nachylenia stropodachu: 2,5-5%.
Ogrzewanie: kotłownia gazowa do c.o i c.w.u. Ogrzewanie cwu wspomagane przez instalację solarną.
Program: 2 pomieszczenia handlowe do adaptacji, 2 pomieszczenia usługowe do adaptacji, zaplecze magazynowe, zaplecze socjalne, zaplecze sanitarne, kotłownia gazowa.



Powierzchnia zabudowy: 335.95 m²
Powierzchnia użytkowa: 563.75 m²
Kubatura: 2553.22 m³
Szerokość działki: 22.60 m
UWAGA: podawana przez nas minimalna szerokość działki
dotyczy ustawienia domu węższą elewacją.

Ilość kondygnacji: 2
Liczba pomieszczeń: 25
Pokój na parterze: Nie
Wysokość budynku: 8,20 m
Rodzaj ogrzewania: gazowe
Wskaźnik energii pierwotnej: 43,94 kWh/(m²·rok)
ZAWARTOŚĆ PROJEKTU:

- projekt architektoniczny budowlany
- projekt konstrukcyjny budowlany
- projekt budowlany wewnętrznych instalacji sanitarnych (c.o, wod-kan, gaz, solarna)
- projekt budowlany wewnętrznej instalacji elektrycznej oraz instalacji odgromowej
- opinie rzeczoznawców: BHP, Sanepid, P.poż. dotyczące rozwiązań zastosowanych wewnątrz budynku
- projektowana charakterystyka energetyczna budynku
- zestawienie materiałów budowlanych
- zgoda na zmiany w projekcie



Projekt dostosowany do aktualnych norm dostępny w terminie ustalonym z biurem

Możemy dostosować ten projekt do Twoich potrzeb, napisz co chciałbyś w nim zmienić, przeprojektujemy go tak, aby w pełni odpowiadał Twoim oczekiwaniom Garaż: bez garażu
Piwnica: bez podpiwniczenia
Poddasze: piętro
Typ: handlowo-usługowe, komercyjne, projekt biura, projekt budynku handlowo-usługowego, projekt budynku usługowego, biurowce
Technologia: tradycyjna
Styl: modernistyczny

Architekt: Ewa Ferfecka-Homola, Łukasz Szczepaniak
CENA 3 EGZ. PROJEKTU

4 800 PLN

KUP
PROJEKT

Projekt został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
