Projekt Pensjonat, Dom weselny Kod: K-36
Masz pytania, chcesz zamówić projekt. Zadzwoń do nas!
PN - PT od 8 do 16: 12 414 35 06,
12 414 35 34, 12 410 49 71 /
PN - PT od 16 do 18: 790 625 570

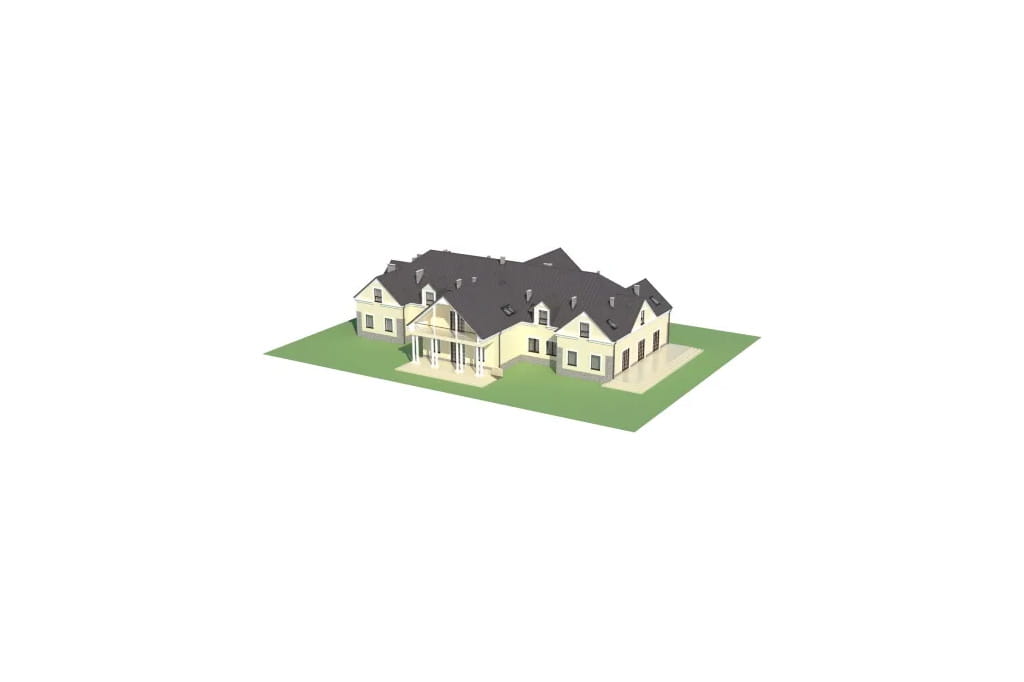

Model

K-36 posiada rozbudowaną bryłę z której odchodzą dwa symetrycznie rozmieszczone skrzydła. W części centralnej elewacji frontowej zaprojektowaliśmy wysunięcie z reprezentacyjnym wejściem głównym do budynku. Zdobi je szereg smukłych kolumn podtrzymujących balkon na poddaszu. Uroku architekturze dodają po dwie lukarny na poddaszu oraz duża ilość efektownych przeszkleń na parterze. Projekt ze względu na rozbudowaną bryłę potrzebuje do realizacji dużej działki o szerokości minimum 33.6m.

Elewacje

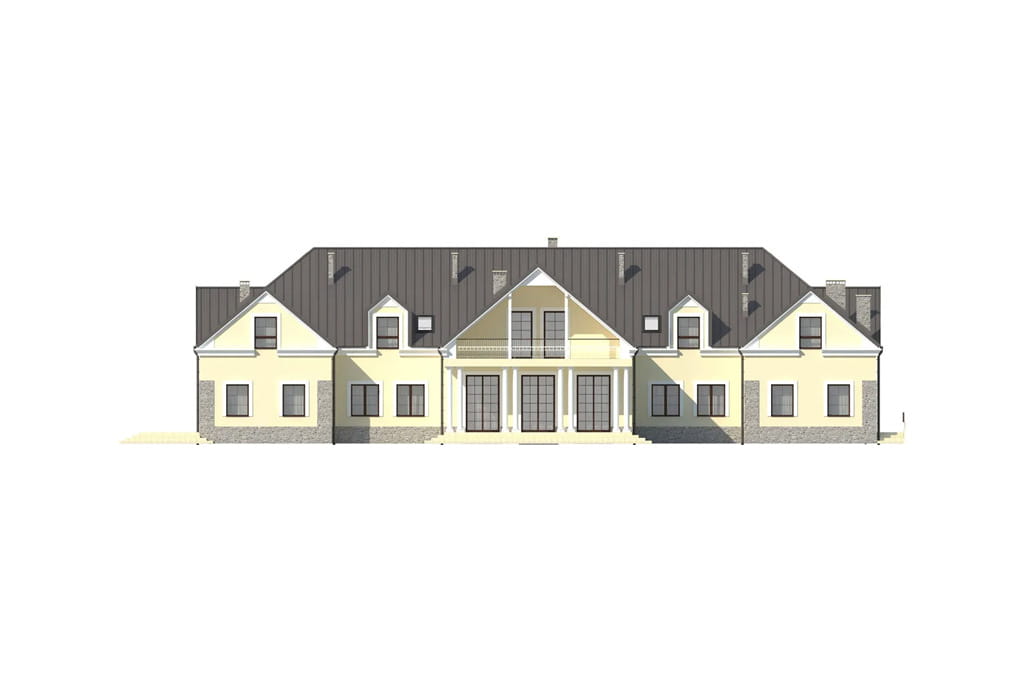

elewacja ogrodowa

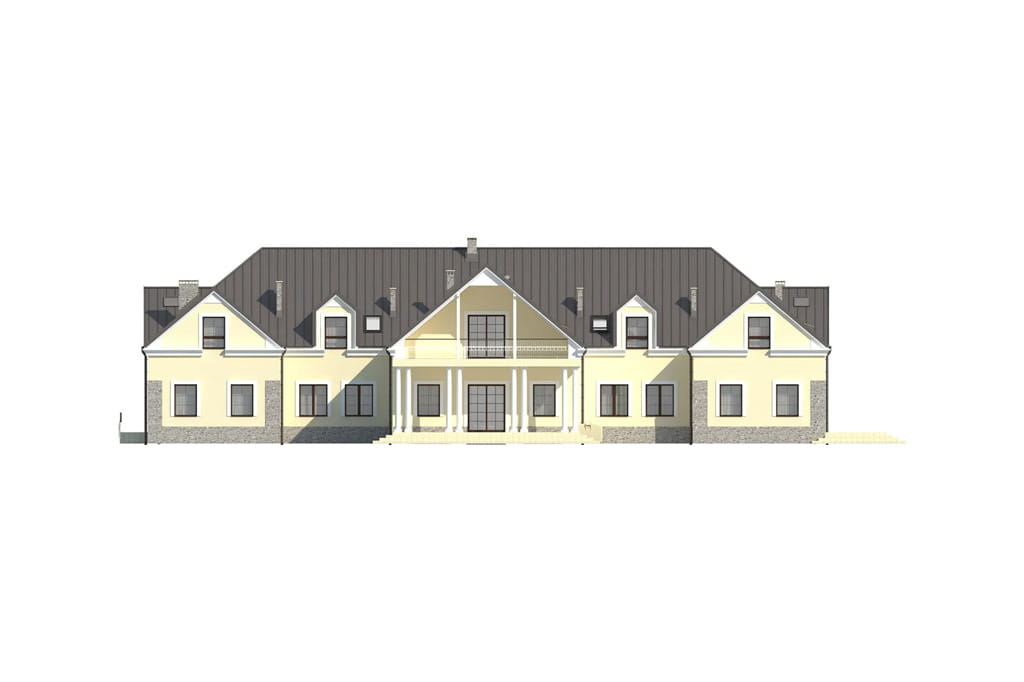

elewacja frontowa

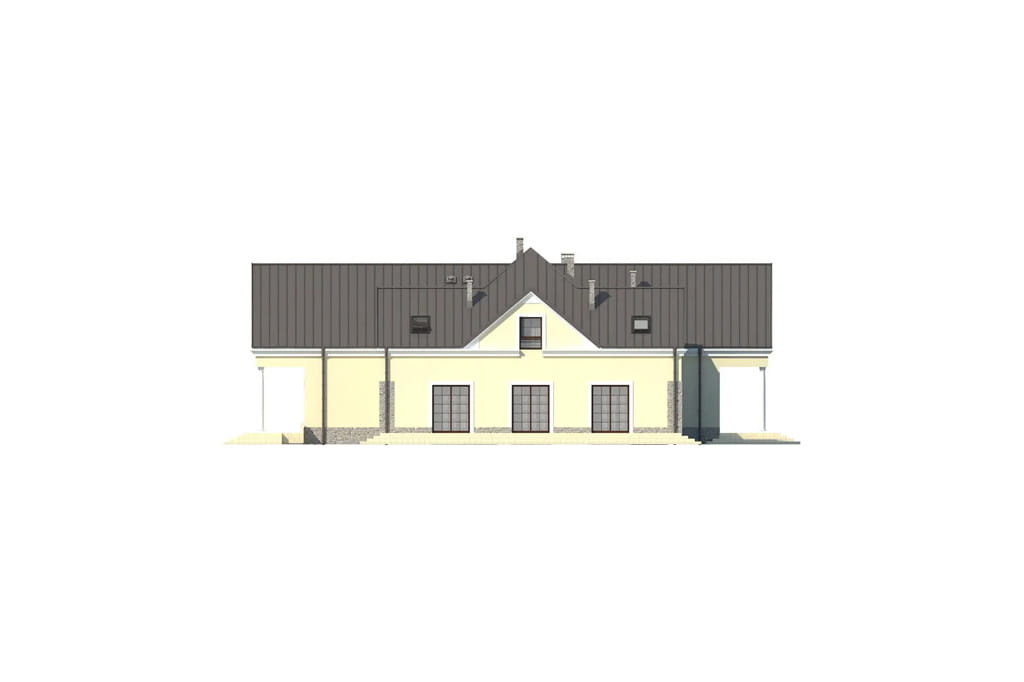

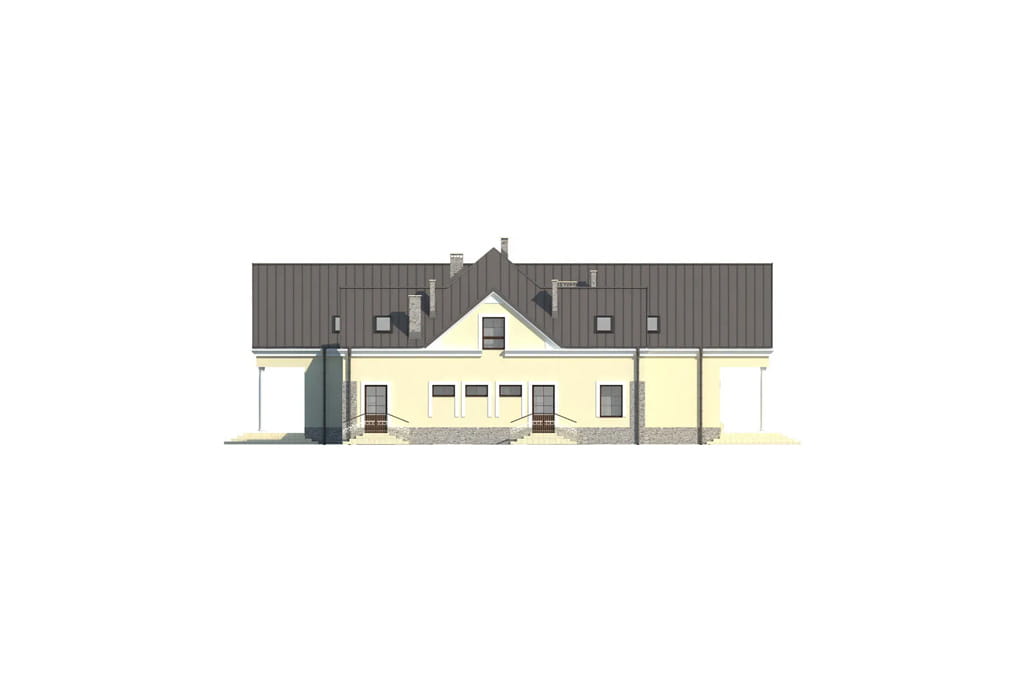

elewacja boczna
elewacja boczna

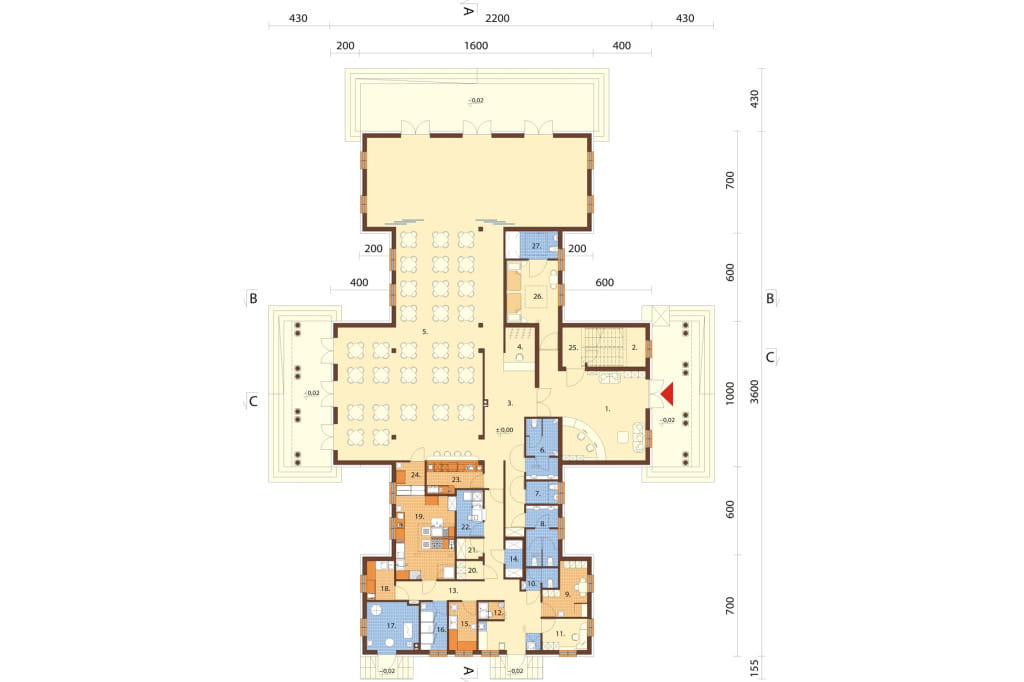

Rzut parteru

PARTER: 505,44 m2

1. Hall + recepcja 41,8 m2

2. Pom. elektryczne 2,4 m2

3. Hall 30,1 m2

4. Szatnia 6,2 m2

5. Sala konsumpcyjna 236,4 m2

6. WC męski 8,7 m2

7. WC dla osób niepełnospr. 3,4 m2

8. WC damski 8,7 m2

9. Pomieszczenie socjalne 9,5 m2

10. WC 2,8 m2

11. Pokój kierownika 6,6 m2

12. Przechowalnia i dezynfekcja jaj 2,1 m2

13. Korytarz 32,2 m2

14.Komora chłodnicza 3,7 m2

15. Obieralnia warzyw 6,3 m2

16. Chłodnia 6,0 m2

17. Kotłownia 11,4 m2

18. Deserownia 5,1 m2

19. Kuchnia 23,1 m2

20. Magazyn warzyw 2,3 m2

21. Magazyn produktów suchych 2,5 m2

22. Zmywalnia 5,8 m2

23. Bar 8,1 m2

24. Wydawalnia 4,6 m2

25. Klatka schodowa 11,6 m2

26. Pokój dla osób niepełnospr. 17,6 m2

27. Łazienka 6,8 m2

Za wejściem głównym zaprojektowaliśmy recepcję oraz klatkę schodową na poddasze. Program parteru jest podzielony na dwie strefy. W lewym skrzydle jest całe zaplecze potrzebne do obsługi pensjonatu. Są tu sanitariaty, pomieszczenie socjalne dla pracowników, pokój kierownika, kuchnia wraz zapleczem. Centralną część budynku oraz prawe skrzydło zajmuje duża sala konsumpcyjna. Program uzupełnia pokój z łazienką dla osoby niepełnosprawnej.

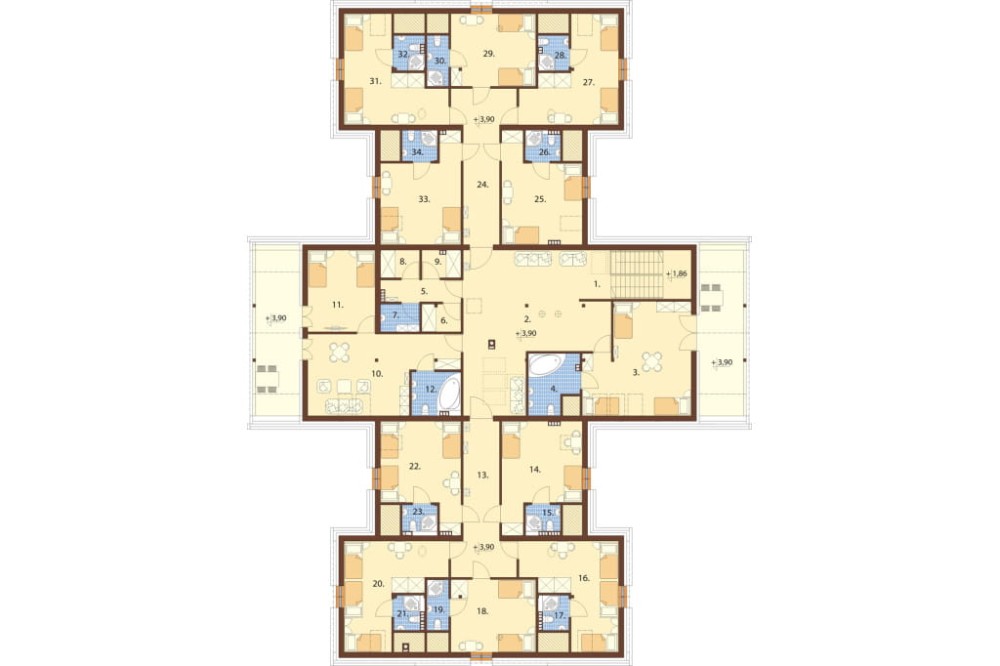

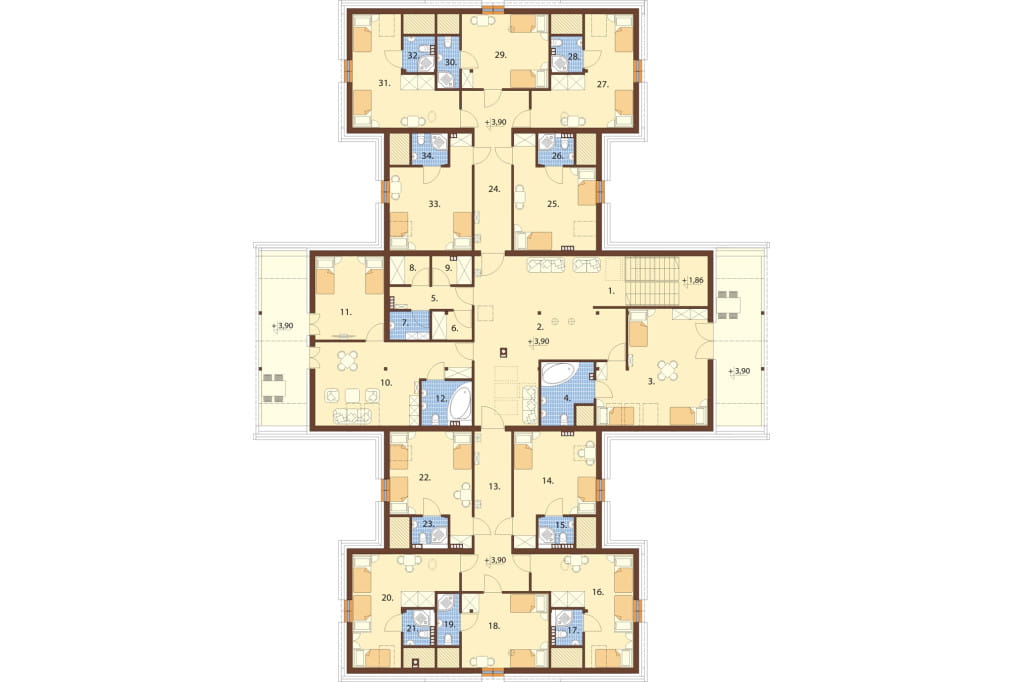

Rzut poddasza

PODDASZE: 404,57 / 466,89 m2

1. Klatka schodowa 8,5 m2

2. Hall 52,7 m2

3. Pokój 25,6 m2

4. Łazienka 8,4 m2

5. Korytarz 5,15 m2

6. Magazyn 3,3 m2

7. Pom. porządkowe  3,3 m2

8. Magazyn bielizny 1,9 m2

9. Magazyn bielizny 3,2 m2

10. Pokój 24,5 m2

11. Pokój 12,2 m2

12. Łazienka 6,4 m2

13. Przedpokój 20,5 m2

14. Pokój 18,9 m2

15. Łazienka 3,0 m2

16. Pokój 16,4 m2

17. Łazienka 3,0 m2

18. Pokój 17,4 m2

19. Łazienka 3,4 m2

20. Pokój 16,9 m2

21. Łazienka 3,0 m2

22. Pokój 18,9 m2

23. Łazienka 3,2 m2

24. Przedpokój 20,5 m2

25. Pokój 18,9 m2

26. Łazienka 3,2 m2

27. Pokój 16,4 m2

28. Łazienka 3,2 m2

29. Pokój 17,4 m2

30. Łazienka 3,4 m2

31. Pokój 16,9 m2

32. Łazienka 3,2 m2

33. Pokój 19,0 m2

34. Łazienka 3,3 m2

Na poddaszu zaprojektowaliśmy pokoje noclegowe. Goście będą mieli do dyspozycji dziesięć pokoi dwuosobowych, jeden apartament dwupokojowy z łazienką o powierzchni 43,2 m2, oraz jeden apartament dwuosobowy. Program uzupełniają pomieszczenia na bieliznę brudną i czystą, magazyn i pomieszczenie gospodarcze.

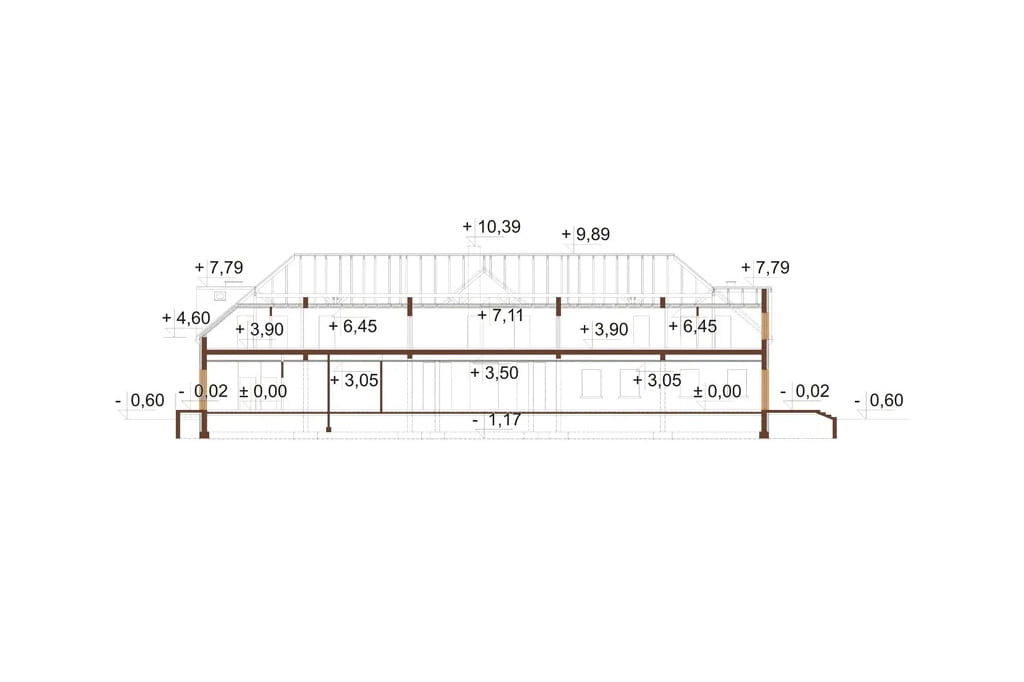

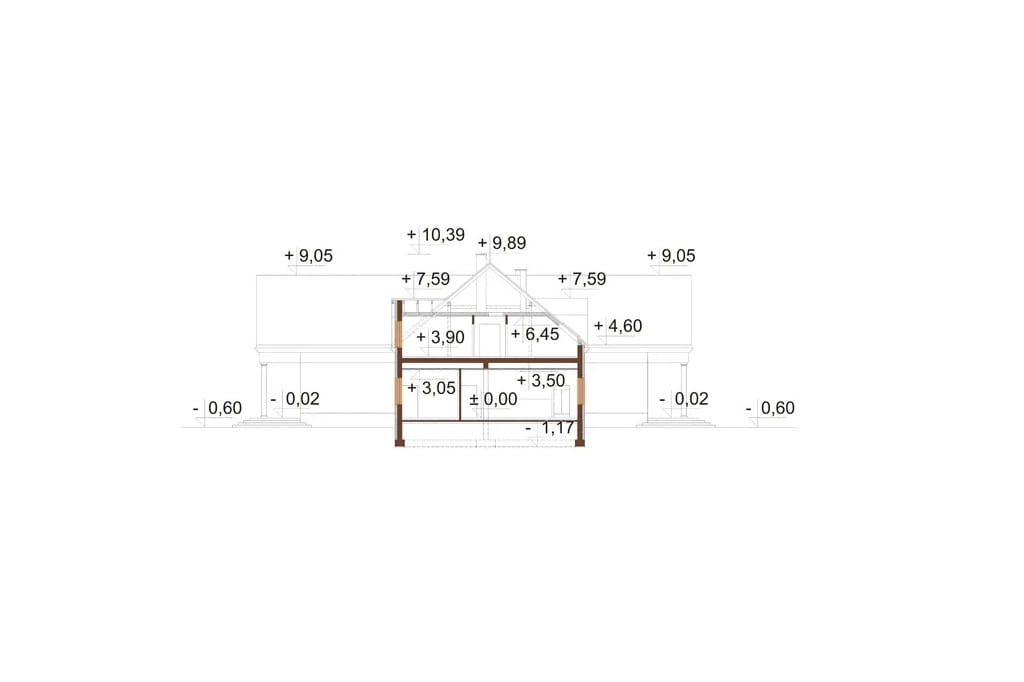

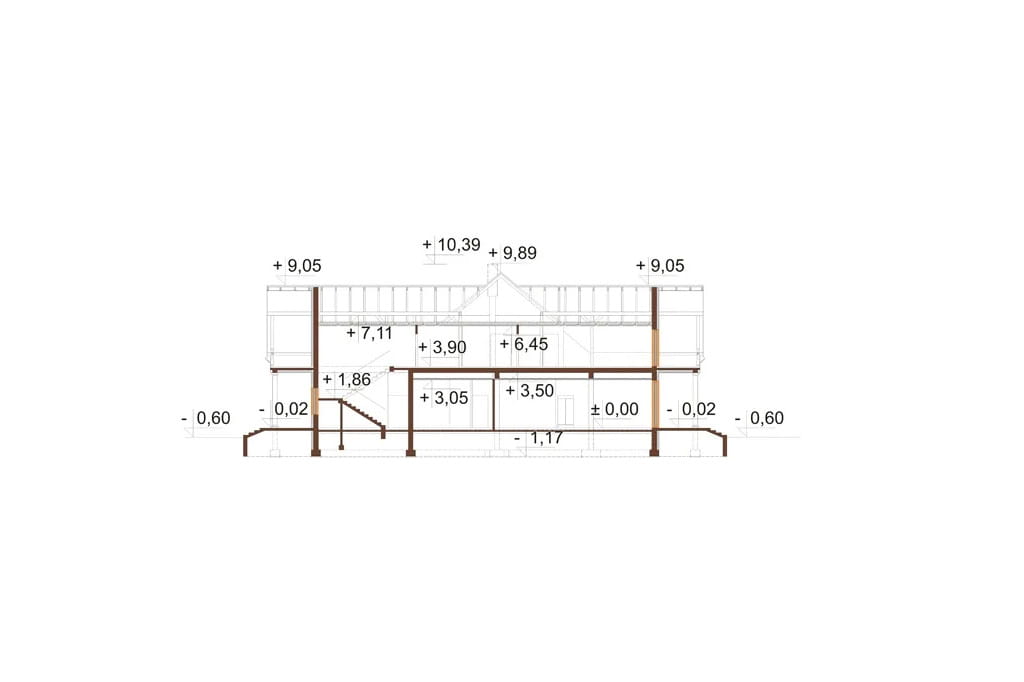

Przekrój

K-36 Jest projektem pensjonatu z poddaszem użytkowym, który może z powodzeniem spełniać rolę motelu bądź domu ślubnego.

POWIĘKSZ PRZEKRÓJ

Projekt budynku gastronomicznego z zapleczem noclegowym, mogący pełnić funkcje domu weselnego, motelu, pensjonatu K-36, parterowy z poddaszem użytkowym bez podpiwniczenia i bez garażu. Parter do 160 osób (150 sala konsumpcyjna, 8 pracowników, 2 gości). Poddasze do 32 osób (max 32 osbów w pokojach noclegowych)

Technologia tradycyjna: ściany zewnętrzne - pustak ceramiczny 29 cm, styropian 15 cm, tynk zewnętrzny. Strop nad parterem: Teriva . Kąt nachylenia dachu: 40°. Pokrycie dachu: blacha dachówkowa.
Ogrzewanie: budynek ogrzewany z własnego źródła ciepła - kotłownia gazowa do c.o i c.w.u.
Program: Na parterze budynku zaprojektowano: - kuchnię wraz z zapleczem ( pomieszczenie socjalne dla pracowników, WC dla pracowników, pokój kierownika, korytarz, przechowalnia i dezynfekcja jaj, obieralnia warzyw, pomieszczenie urządzeń chłodniczych, kotłownia, de serownia, kuchnia, komora chłodnicza, magazyn warzyw, magazyn produktów suchych oraz zmywalnia), - hol wraz z recepcją ( hol z recepcją, klatka schodowa, pokój dla osób niepełnosprawnych wraz z łazienką ), - salę konsumpcyjną na 150 osób (sala konsumpcyjna, WC męskie, WC damskie, WC dla osób niepełnosprawnych, bar, wydawalnia ). Na poddaszu zaprojektowano: - komunikację ( klatka schodowa, hol, dwa korytarze ) - pokoje noclegowe ( 10 pokoi dwuosobowych wraz z łazienkami, 1 apartament dwupokojowy wraz z łazienką oraz 1 apartament dwuosobowy wraz z łazienką ) - zaplecze magazynowe ( korytarz, magazyn, pomieszczenie porządkowe, magazyn bielizny czystej oraz magazyn bielizny brudnej )

ZAWARTOŚĆ PROJEKTU:
- projekt architektoniczny budowlany
- projekt konstrukcyjny budowlany
- projekt budowlany wewnętrznych instalacji sanitarnych (c.o, wod-kan, gaz, wentylacja mechaniczna nawiewno - wywiewna kuchni, wentylacja wywiewna na sali bankietowej, hydranty p.poż,)
- projekt budowlany wewnętrznej instalacji elektrycznej oraz instalacji odgromowej
- zestawienie materiałów budowlanych
- zestawienie elementów więźby dachowej
- zgoda na zmiany w projekcie

Powierzchnia zabudowy: 588.00 m²
Powierzchnia użytkowa: 910.01 m²
Kubatura: 4458.10 m³
Szerokość działki: 33.60 m
Ilość kondygnacji: 2
Liczba pomieszczeń: 47
Kąt nachylenia dachu: 40°
Ilość pokoi: 15
Pokój na parterze: Tak
Wysokość budynku: 10.41 m
Rodzaj ogrzewania: gazowe
Możemy dostosować ten projekt do Twoich potrzeb, napisz co chciałbyś w nim zmienić, przeprojektujemy go tak, aby w pełni odpowiadał Twoim oczekiwaniom Garaż: bez garażu
Piwnica: bez podpiwniczenia
Poddasze: poddasze użytkowe
Typ: gastronomiczne, komercyjne, projekt hotelu, projekt motelu, projekt budynku usługowego, projekt zajazdu, hotel, projekt domu weselnego, pensjonat, projekt pensjonatu, projekt budynku gastronomicznego, restauracja, projekt restauracji
Technologia: tradycyjna

Autorzy projektu: Ewa Ferfecka-Homola, Jaromir Mruk
CENA 3 EGZ. PROJEKTU 15 000PLN

Uzyskujemy pozwolenia na budowę i wykonujemy adaptacje do konkretnej działki  sprawdź szczegóły >>

Projekt został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
