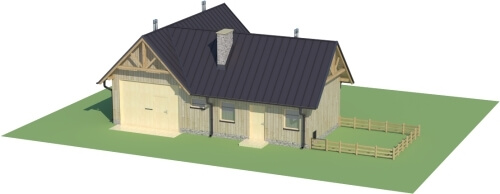

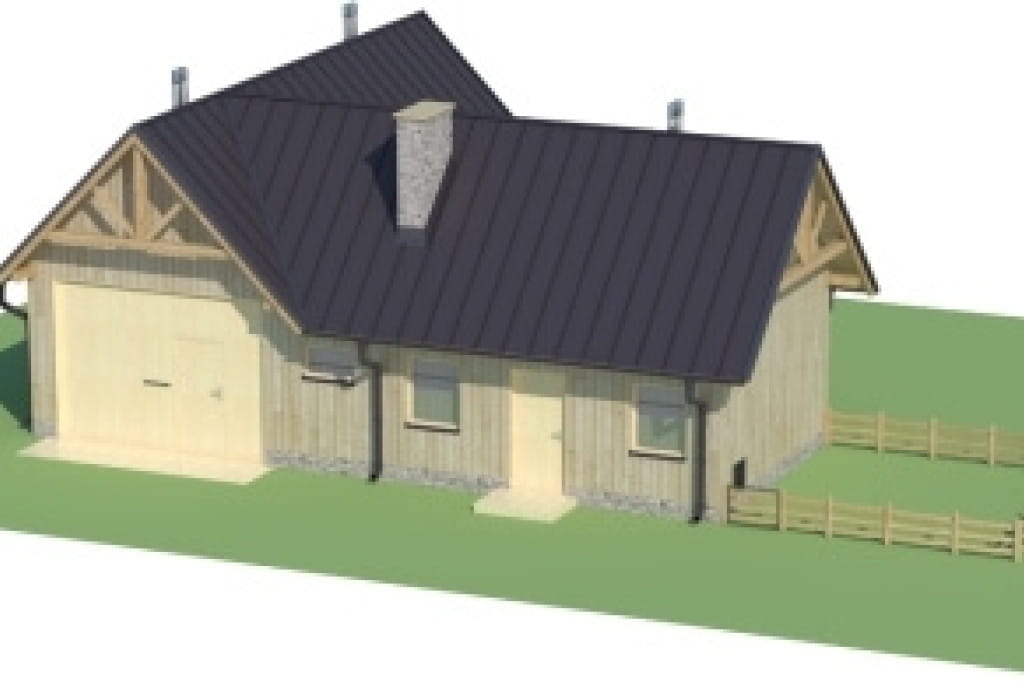

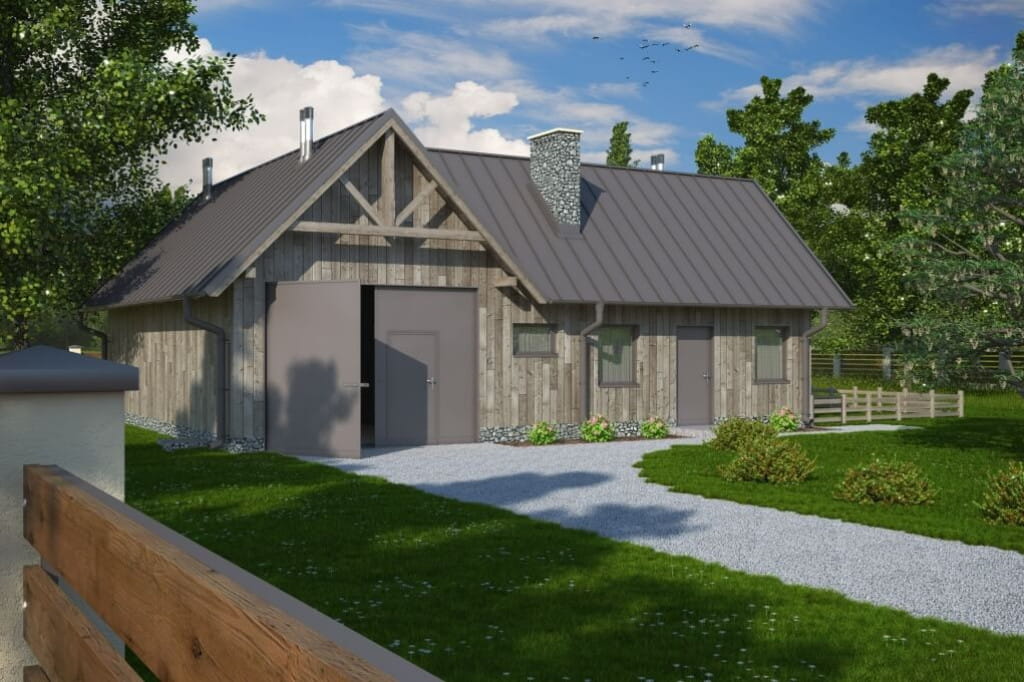

Model
Bryłę budynku zaplanowano na kształcie litery L i utrzymano w subtelnym charakterze. Połać dachu sprawia wrażenie dwóch przenikających się ze sobą elementów i stanowi doskonałą alternatywę dla założeń tradycyjnych. Obiekt doskonale wpisze się w otaczający go teren, a możliwość doboru materiałów elewacyjnych wpłynie na zindywidualizowanie całości budynku.

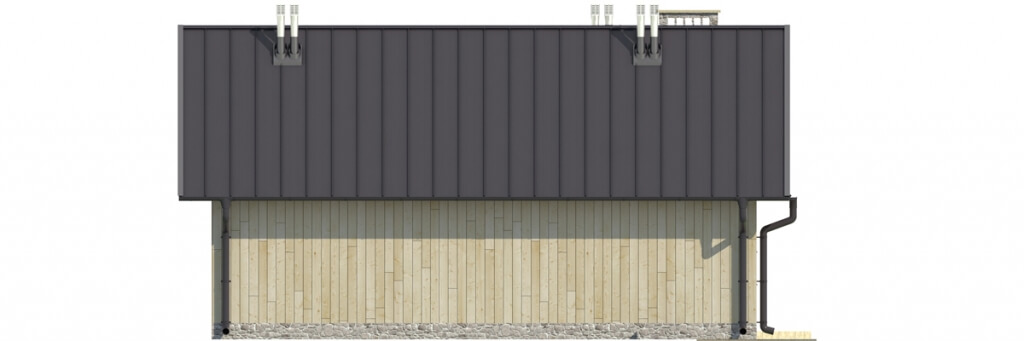

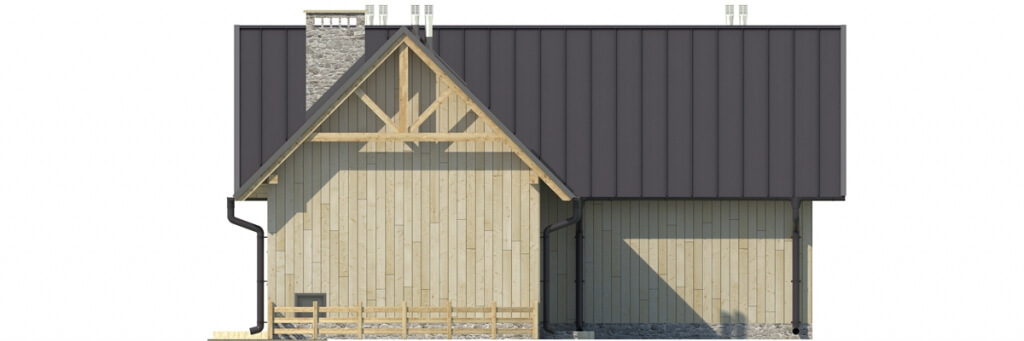

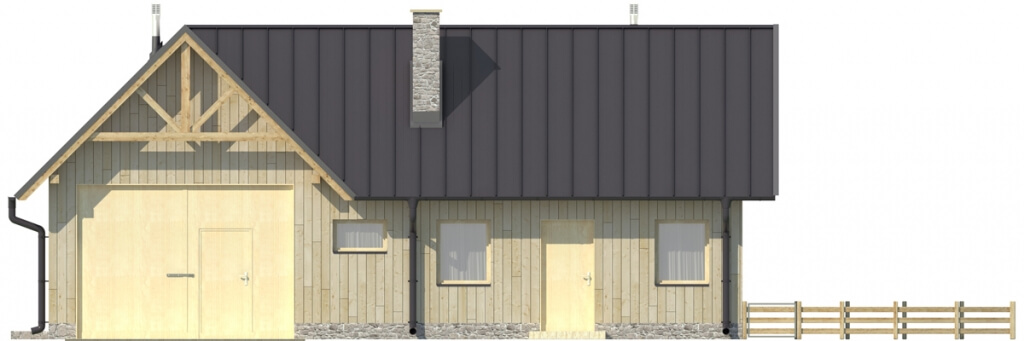

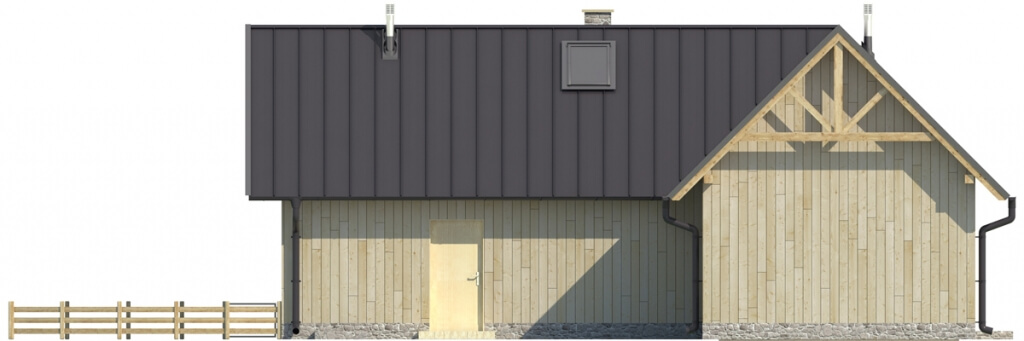

Elewacje

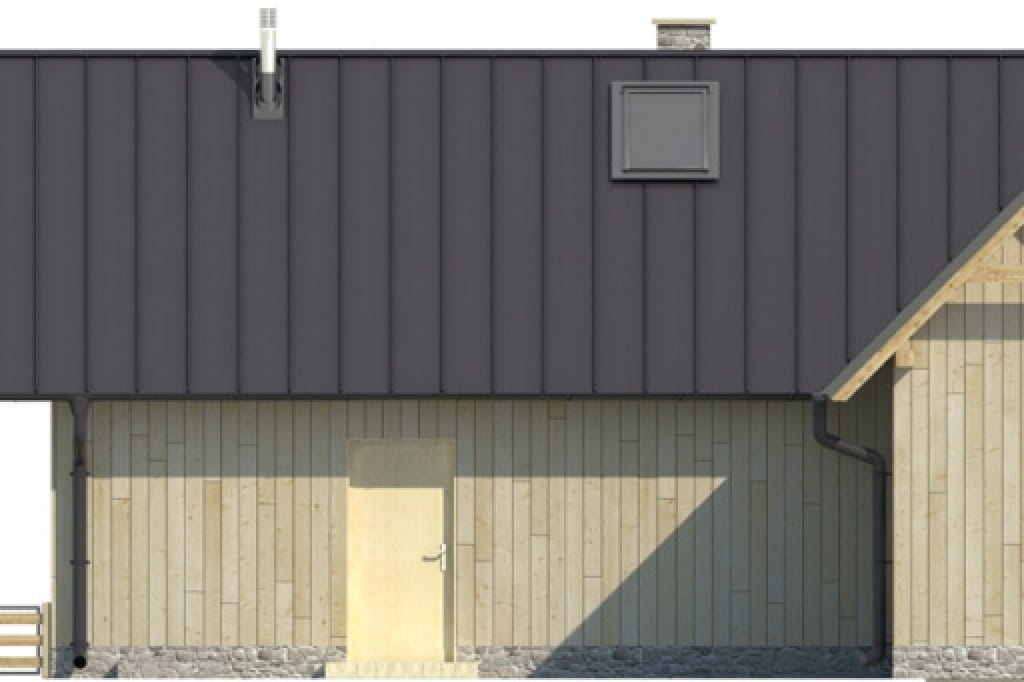

elewacja ogrodowa

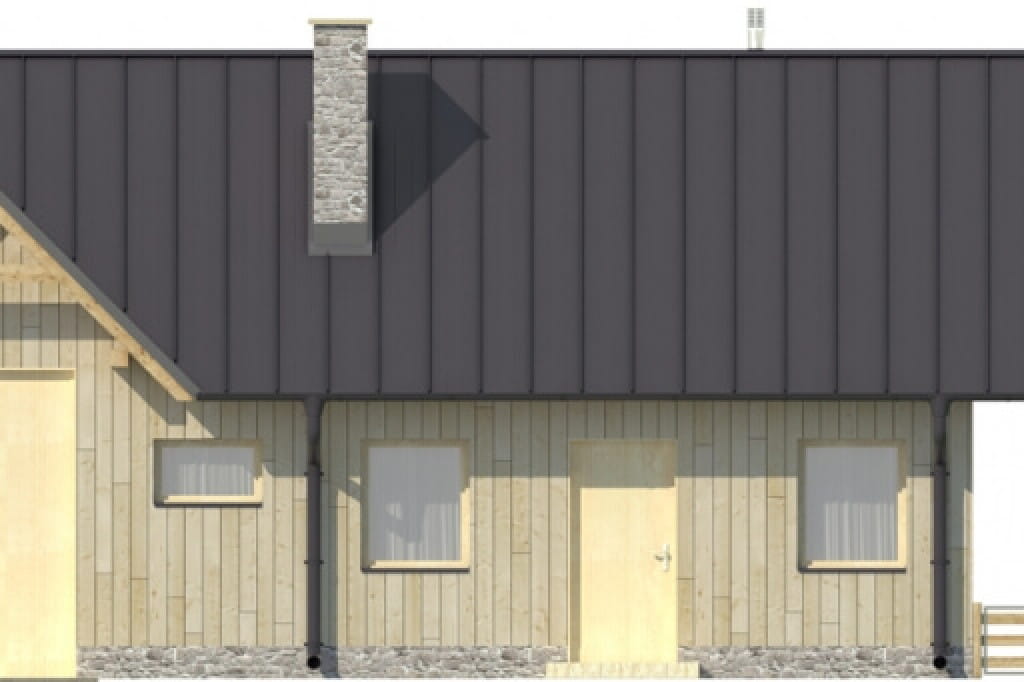

elewacja frontowa

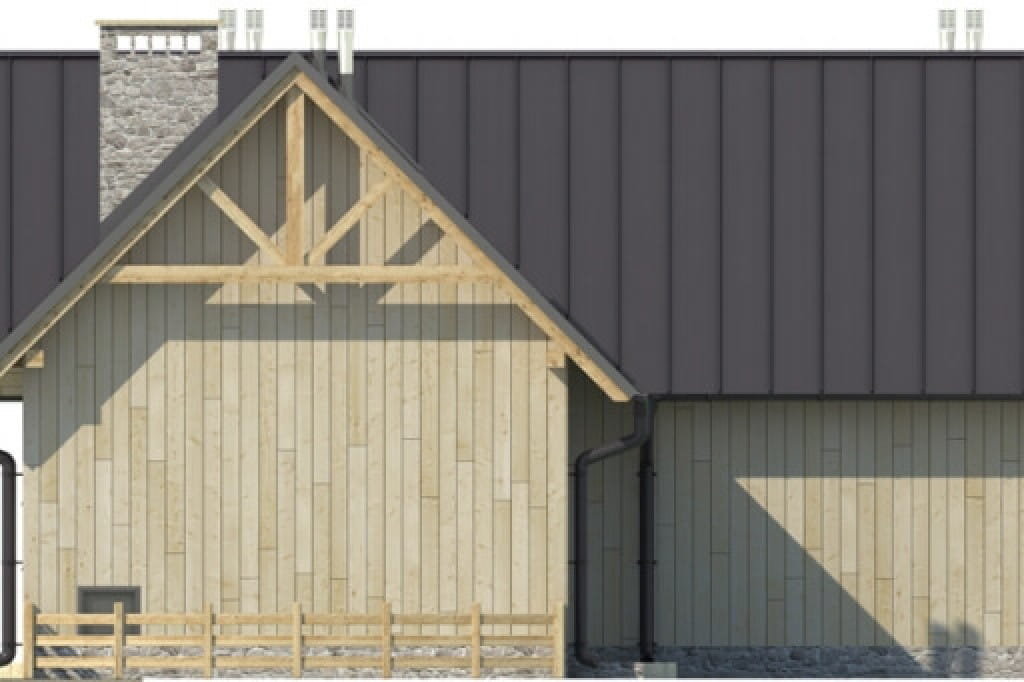

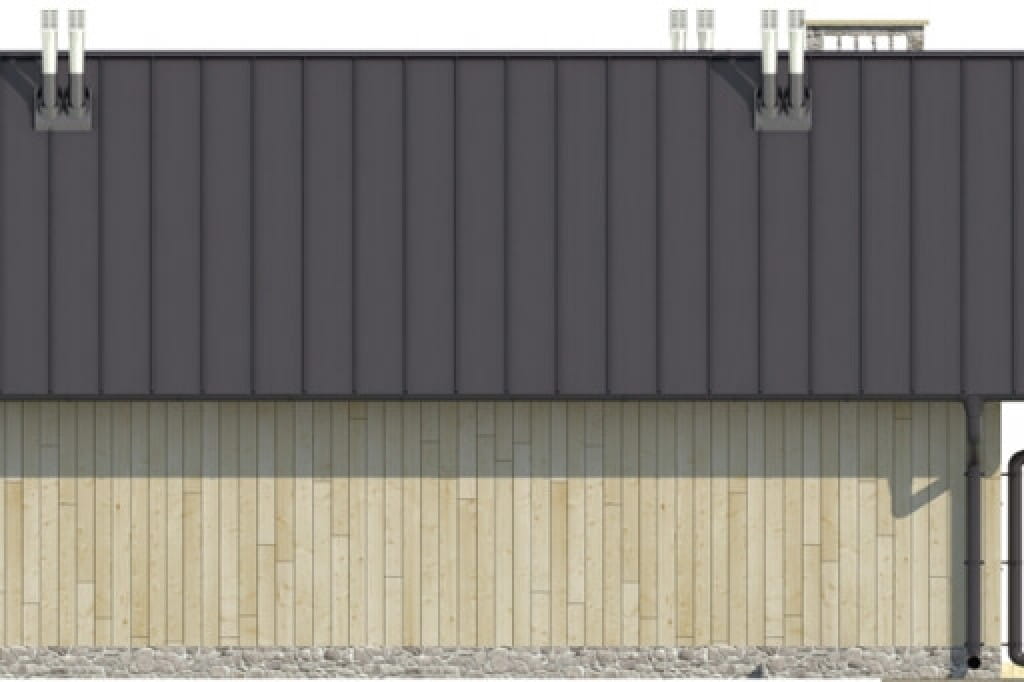

elewacja boczna
elewacja boczna

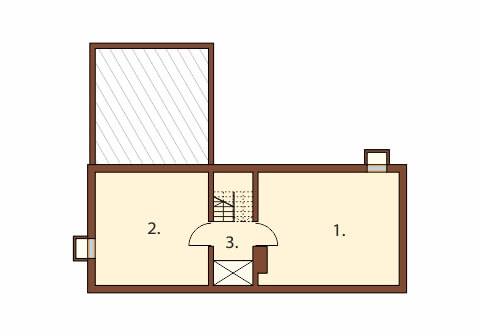

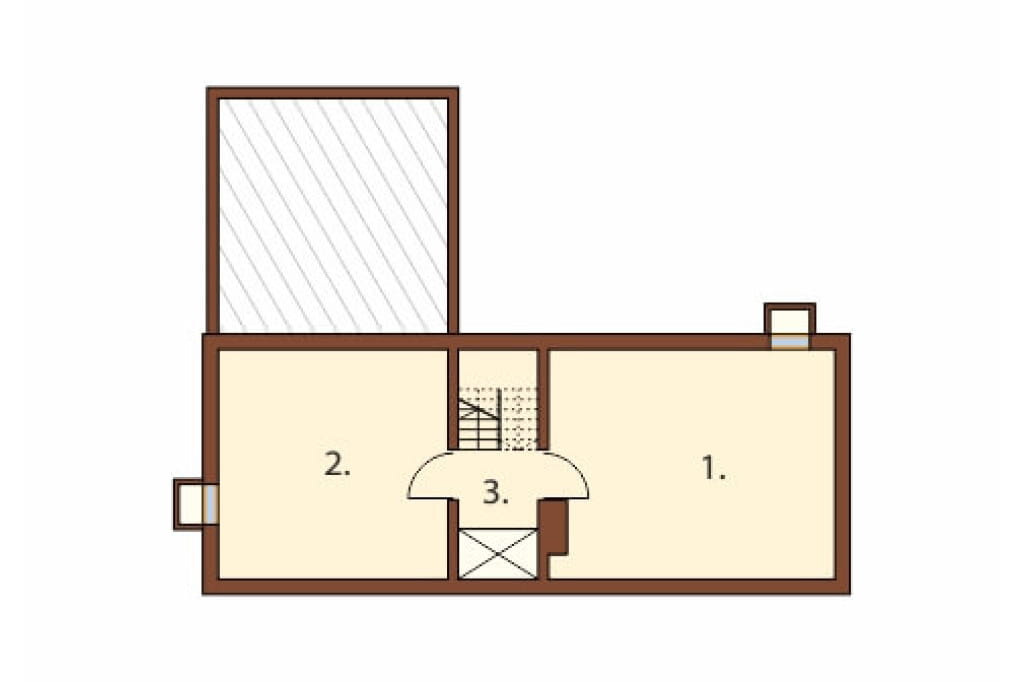

Rzut piwnicy

1.Piwnice: 52,10 m2

2. Piwnica 25,7 m2

3. Hydrofor 21,0 m2

4. Komunikacja 5,4 m2

Częściowe podpiwniczenie umożliwiło organizację w tej przestrzeni dwóch wygodnych pomieszczeń. Znalazła się tu piwnica oraz hydrofor. Przestrzeń jest dodatkowo rozświetlona dzięki zaprojektowaniu okien w specjalnych studzienkach doświetlających.

zobacz rysunek szczegółowy

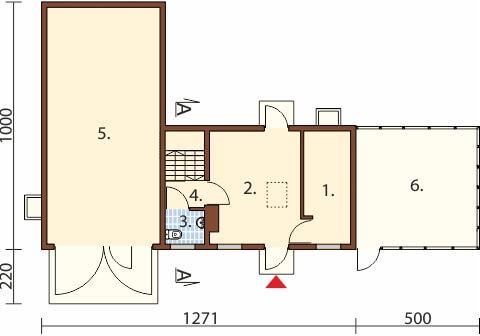

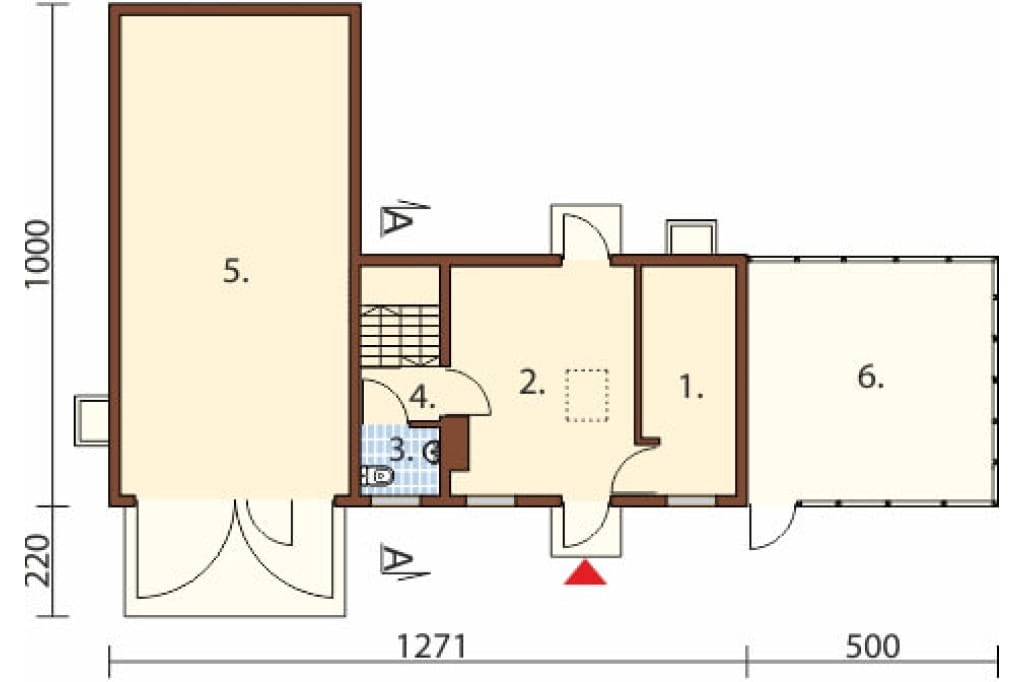

Rzut parteru

Parter: 75,20 m2

1. Kurnik 8,3 m2

2. Pomieszczenie gospodarcze 16,9 m2

3. WC 2,2 m2

4. Komunikacja 4,0 m2

5. Szopa 43,9 m2

6. Zagroda 23,5 m2 Na parterze zorganizowano kilka przestronnych pomieszczeń. Zaplanowano tu szopę, pomieszczenie gospodarcze, kurnik oraz toaletę. Każde z nich jest frontalnie doświetlone poprzez duże okna w elewacji wejściowej.

zobacz rysunek szczegółowy

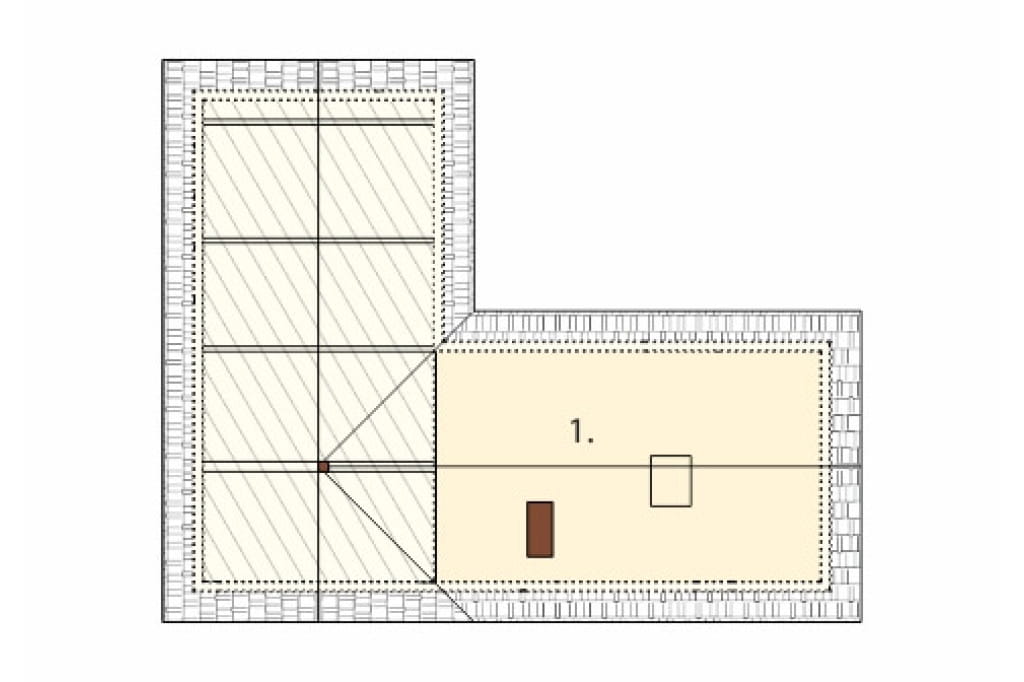

Rzut poddasza

1. Strych 4,7 / 33,5 m2

Na poddaszu wydzielono przestronny strych. Można w nim zorganizować magazyn lub składzik. Przestrzeń ta jest otwarta i elastyczna w kształtowaniu.

zobacz rysunek szczegółowy

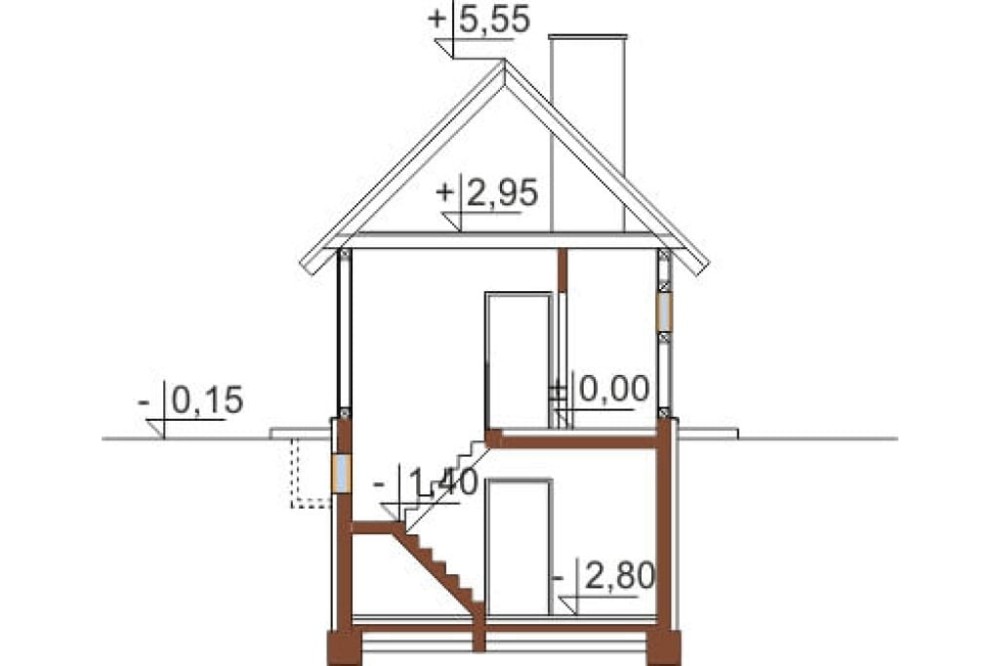

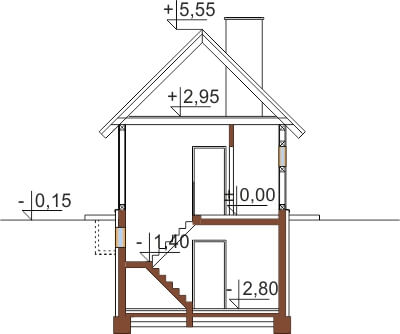

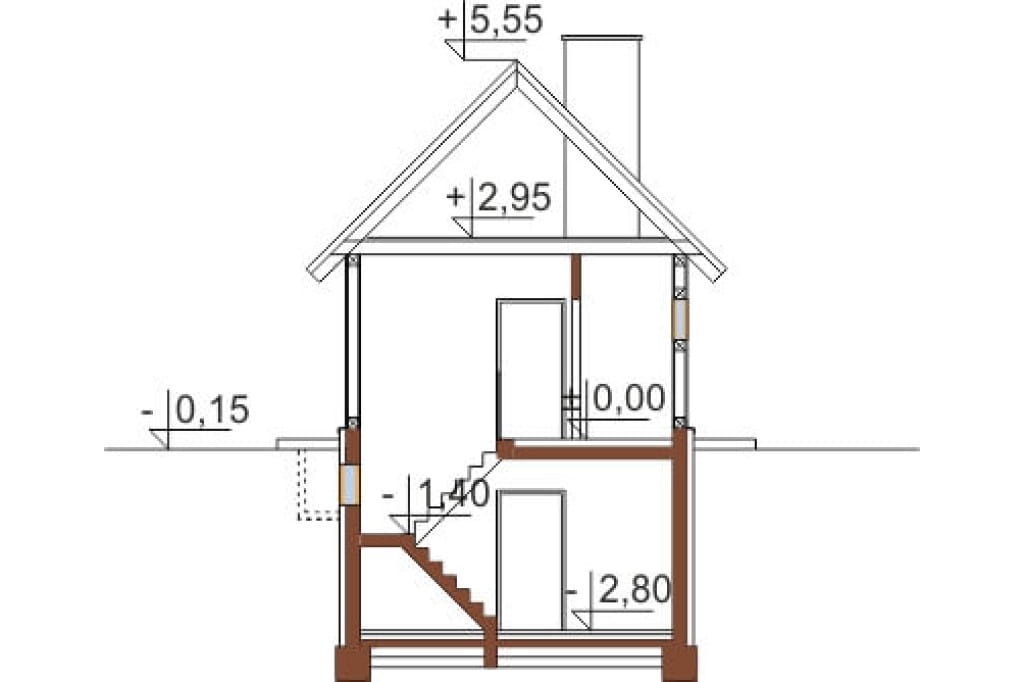

Przekrój
Budynek posiada bardzo dużą przestrzeń użytkową poprzez organizację strychu i piwnicy. Należy równocześnie do obiektów subtelnych i bardzo atrakcyjnych wizualnie. Zgrabna forma z pewnością nie przytłoczy otoczenia.

Projekt budynku gospodarczego LZG-62. Budynek parterowy ze strychem częściowym oraz częściowym podpiwniczeniem. Technologia drewniana szkieletowa. Ściany zewnętrzne: słupki drewniane 6x16 i 16x16 cm, pomiędzy słupkami wełna mineralna, od wewnątrz płyty GKF, od zewnątrz panele drewniane. Strop nad piwnicą: żelbetowy, nad parterem: drewniany. Kąt nachylenia dachu 45°.
Program: piwnica, hydrofor, pomieszczenie gospodarcze, kurnik, WC, szopa, strych, zagroda.

ZAWARTOŚĆ PROJEKTU:
- projekt architektoniczny budowlany
- projekt konstrukcyjny budowlany
- projekt budowlany wewnętrznych instalacji sanitarnych (wod-kan)
- projekt budowlany wewnętrznej instalacji elektrycznej oraz instalacji odgromowej
- zestawienie materiałów budowlanych
- zestawienie elementów więźby dachowej
- zgoda na zmiany w projekcie

 Powierzchnia zabudowy: 88.60 m²
Powierzchnia użytkowa: 131.90 m²
Kubatura: 662.20 m³
Szerokość działki: 19.71 m
Ilość kondygnacji: 2
Liczba pomieszczeń: 11
Kąt nachylenia dachu: 45°
Pokój na parterze: Nie
Wysokość budynku: 5.7 m
Możemy dostosować ten projekt do Twoich potrzeb, napisz co chciałbyś w nim zmienić, przeprojektujemy go tak, aby w pełni odpowiadał Twoim oczekiwaniom Piwnica: częściowo podpiwniczony
Poddasze: strych
Typ: gospodarczo-garażowe, gospodarcze, dla rolnika, projekt budynku gospodarczego, projekt budynku gospodarczo-garażowego, projekt kurnika, drewniane
Technologia: drewniana

Autorzy projektu: Ewa Ferfecka-Homola, Łukasz Szczepaniak
CENA 3 EGZ. PROJEKTU 500PLN
