Projekt budynku gospodarczego z poddaszem użytkowym i częściowym podpiwniczeniem z maksymalnie wykorzystaną powierzchnią zabudowy. Strefa zewnętrzna jest utrzymana w spokojnym charakterze, a sam obiekt sprawia wrażenie niezwykle przyjemnego w użytkowaniu. Znakomity do realizacji przy gospodarstwach rolnych w terenach wiejskich lub jako obiekt pomocniczy w działaniu domu jednorodzinnego. Do głównych atutów należy dość duża przestrzeń użytkowa oraz charakter nie zakłócający otoczenia zewnętrznego.

Zgodnie z aktualnym Prawem Budowlanym, zmianami nieistotnymi, które można wprowadzić w trakcie budowy są:

  • układ ścian wewnętrznych,
  • materiał pokrycia dachu,
  • technologia (murowana na szkieletową lub odwrotnie),
  • przebieg instalacji,
  • dodanie lub zamiana instalacji,
  • dodanie lub likwidacja okien i drzwi,
  • rodzaj materiałów budowlanych,
  • przeznaczenie pomieszczeń,
  • rodzaj elewacji,
  • kominek (dodanie lub likwidacja),
  • rodzaj stropu,
  • rodzaj więźby.
Na wszystkie zmiany, zarówno nieistotne wymienione powyżej, jak i istotne wymagające przeprojektowania, udzielamy bezpłatnej zgody.

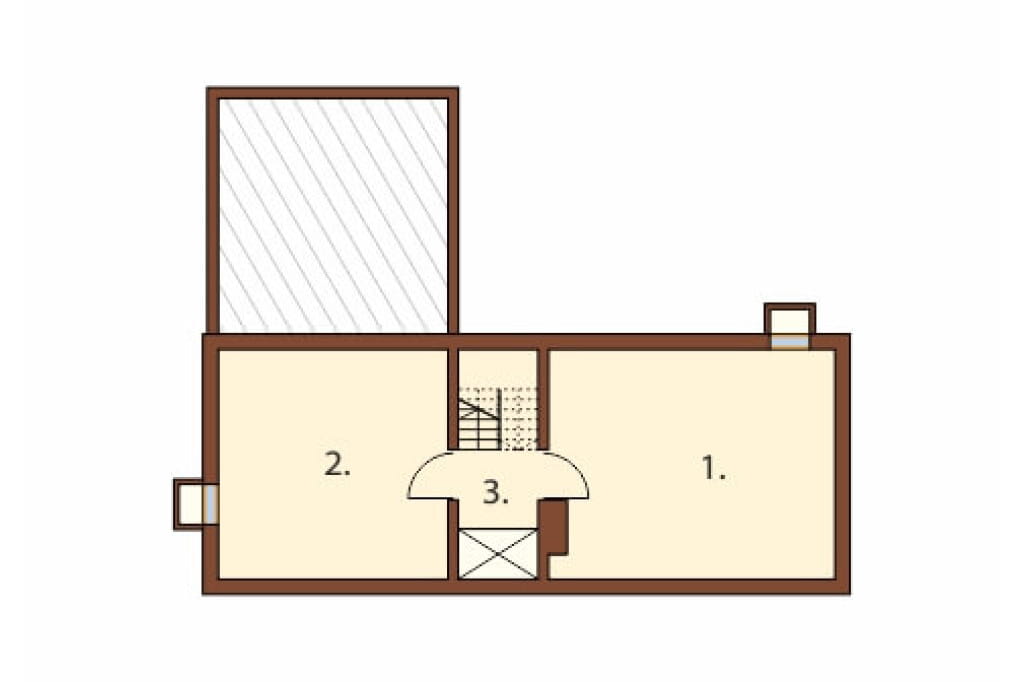

Rzut piwnicy



Projekt LZG-62 - rzut

1.Piwnice: 52,10 m2

2. Piwnica 25,7 m2

3. Hydrofor 21,0 m2

4. Komunikacja 5,4 m2

Częściowe podpiwniczenie umożliwiło organizację w tej przestrzeni dwóch wygodnych pomieszczeń. Znalazła się tu piwnica oraz hydrofor. Przestrzeń jest dodatkowo rozświetlona dzięki zaprojektowaniu okien w specjalnych studzienkach doświetlających.

zobacz rysunek szczegółowy

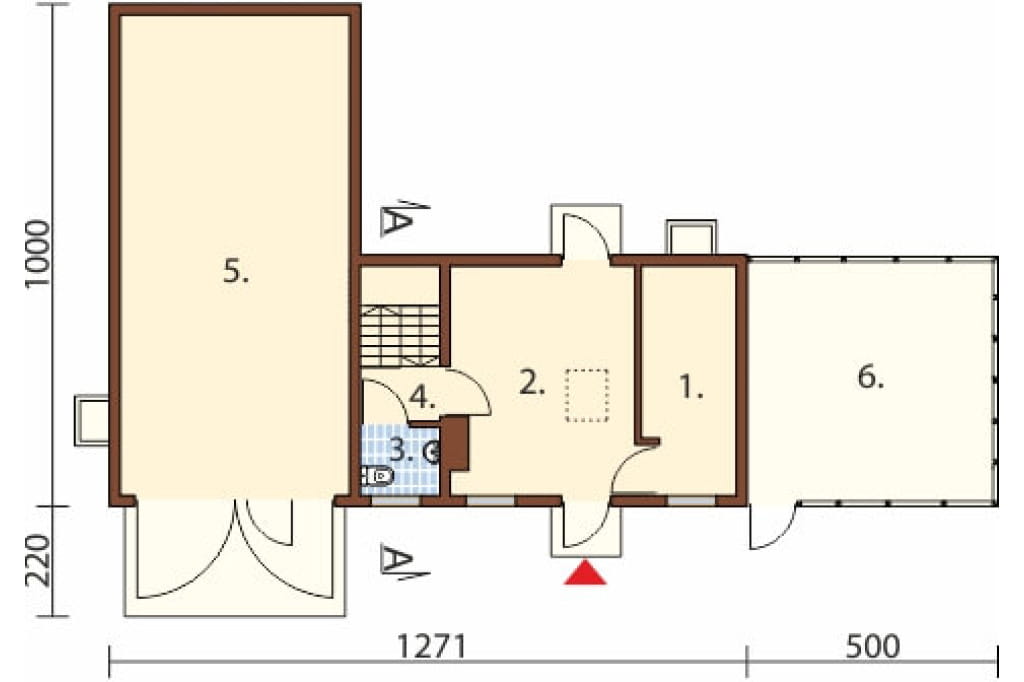

Rzut parteru



Projekt LZG-62 - rzut

Parter: 75,20 m2

1. Kurnik 8,3 m2

2. Pomieszczenie gospodarcze 16,9 m2

3. WC 2,2 m2

4. Komunikacja 4,0 m2

5. Szopa 43,9 m2

6. Zagroda 23,5 m2 Na parterze zorganizowano kilka przestronnych pomieszczeń. Zaplanowano tu szopę, pomieszczenie gospodarcze, kurnik oraz toaletę. Każde z nich jest frontalnie doświetlone poprzez duże okna w elewacji wejściowej.

zobacz rysunek szczegółowy

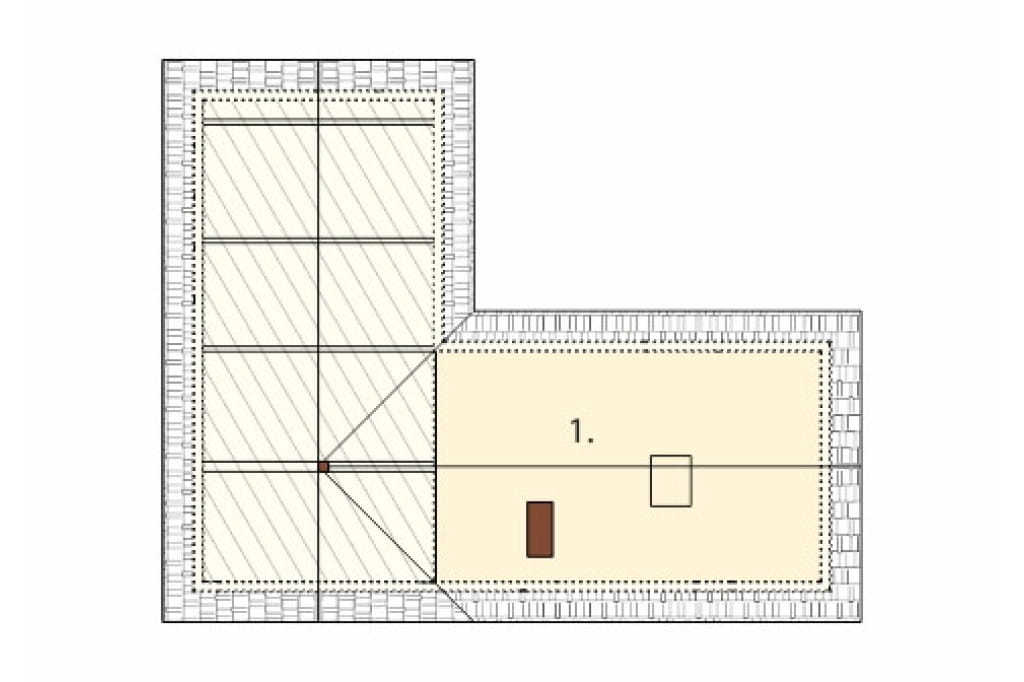

Rzut poddasza



Projekt LZG-62 - rzut

1. Strych 4,7 / 33,5 m2

Na poddaszu wydzielono przestronny strych. Można w nim zorganizować magazyn lub składzik. Przestrzeń ta jest otwarta i elastyczna w kształtowaniu.

zobacz rysunek szczegółowy

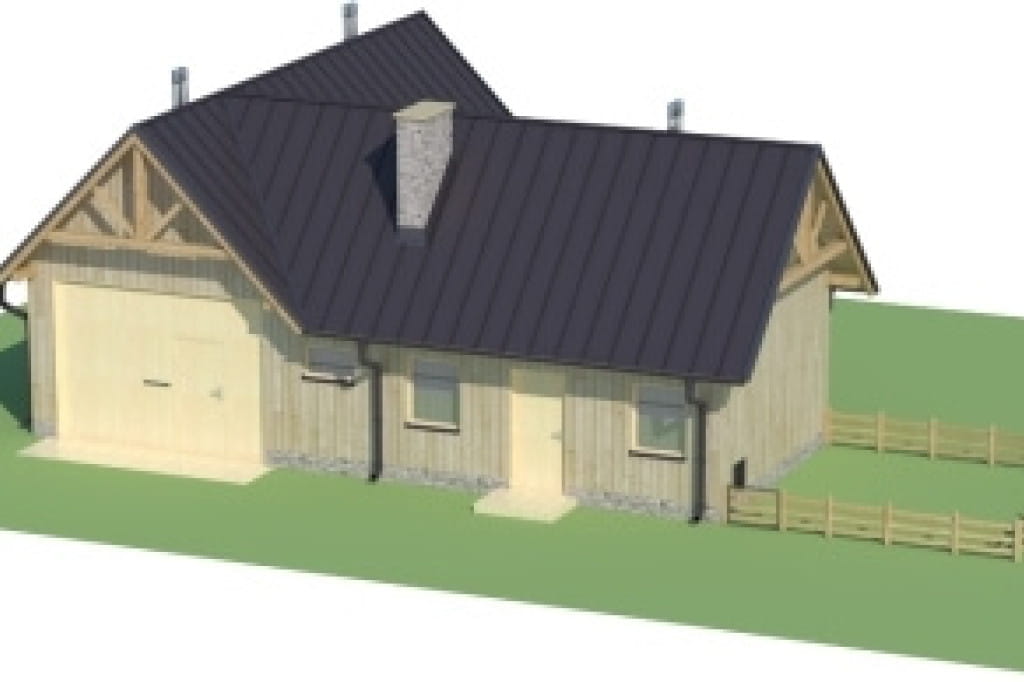

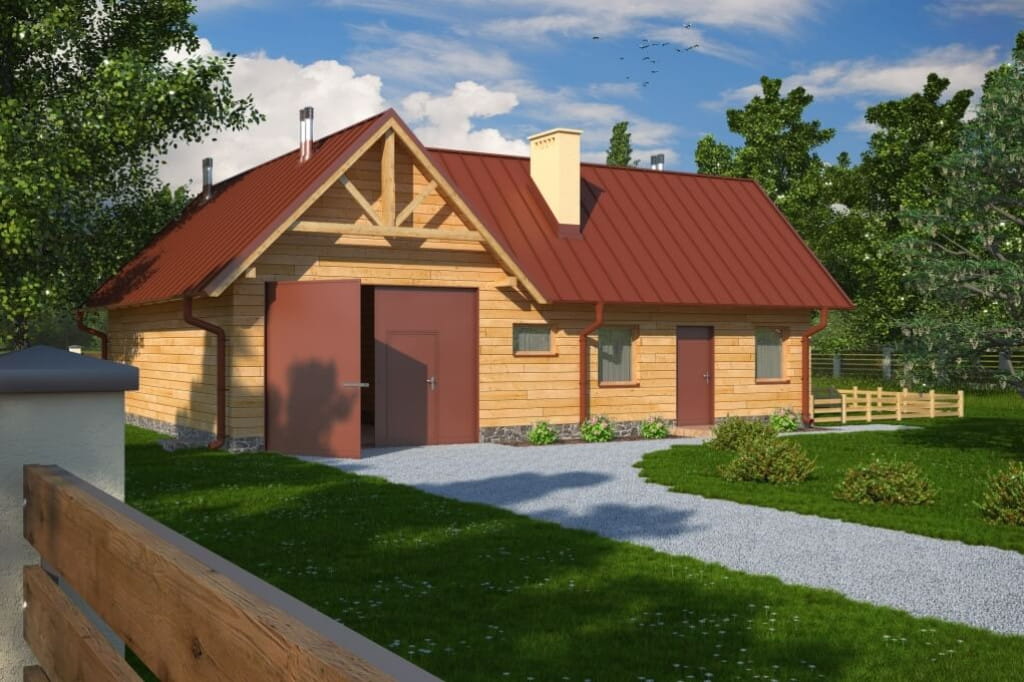

Model



Projekt LZG-62 - model Bryłę budynku zaplanowano na kształcie litery L i utrzymano w subtelnym charakterze. Połać dachu sprawia wrażenie dwóch przenikających się ze sobą elementów i stanowi doskonałą alternatywę dla założeń tradycyjnych. Obiekt doskonale wpisze się w otaczający go teren, a możliwość doboru materiałów elewacyjnych wpłynie na zindywidualizowanie całości budynku.

Elewacje

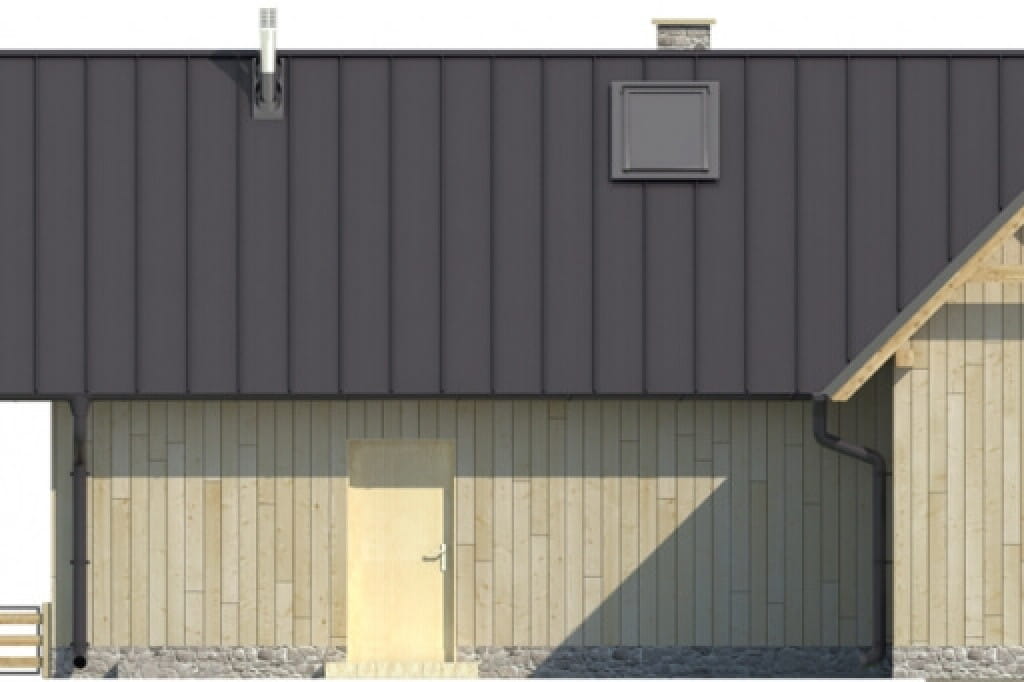

Projekt LZG-62 - elewacja
elewacja ogrodowa

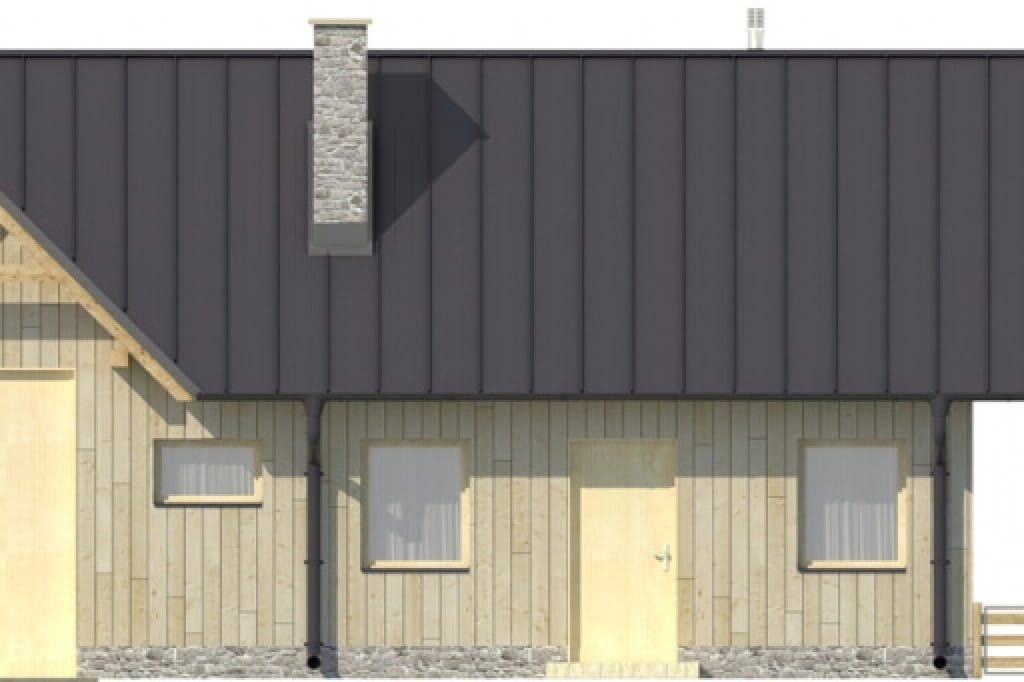

Projekt LZG-62 - elewacja
elewacja frontowa

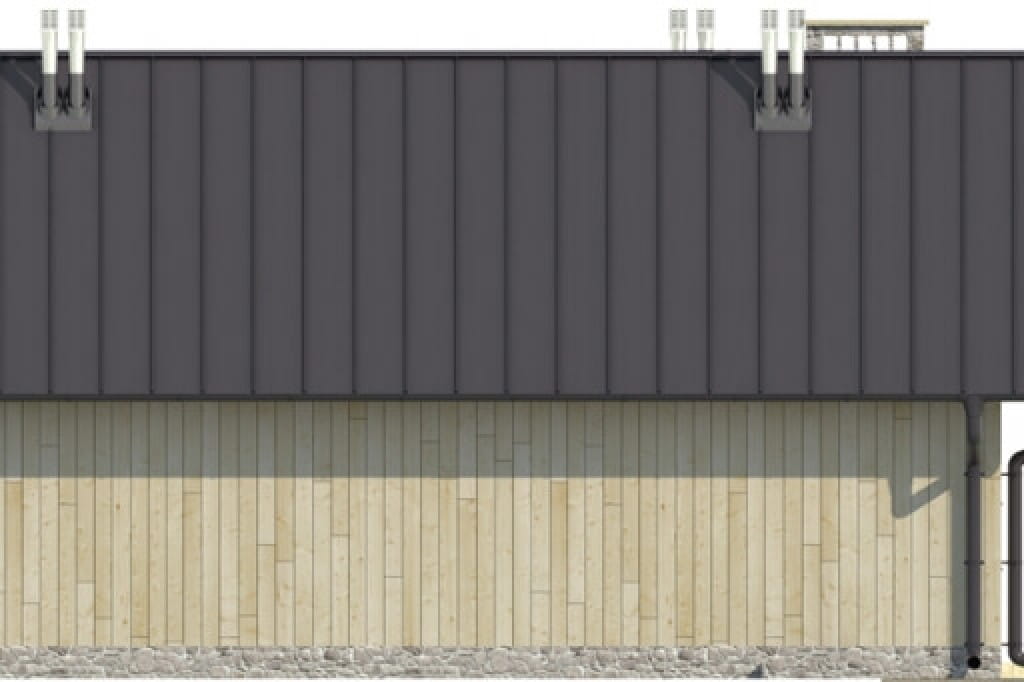

Projekt LZG-62 - elewacja

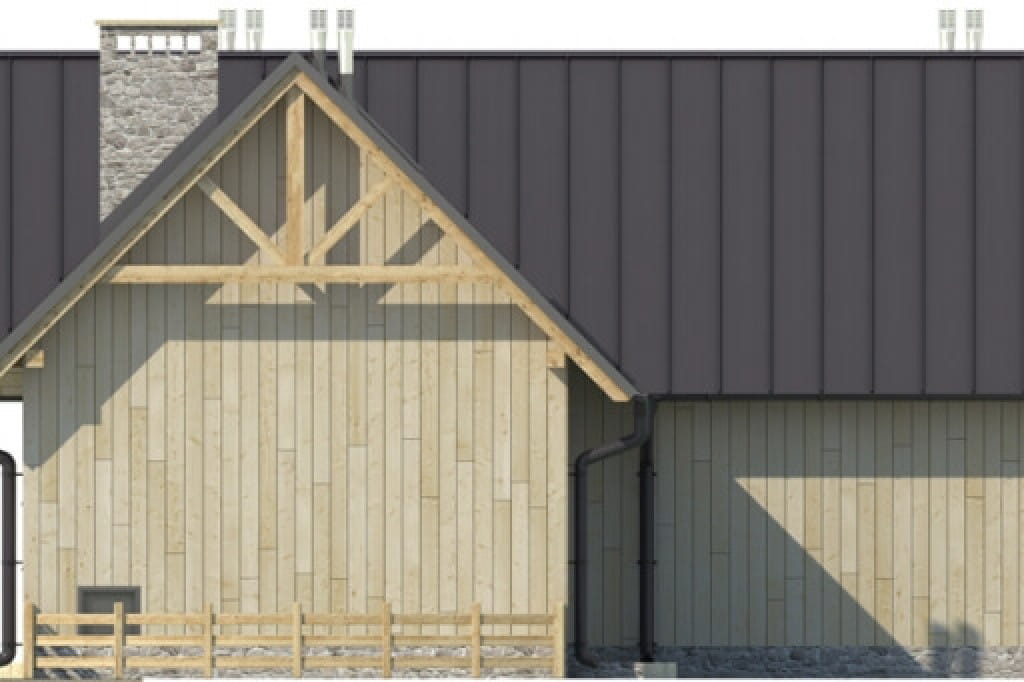

elewacja boczna
Projekt LZG-62 - elewacja
elewacja boczna

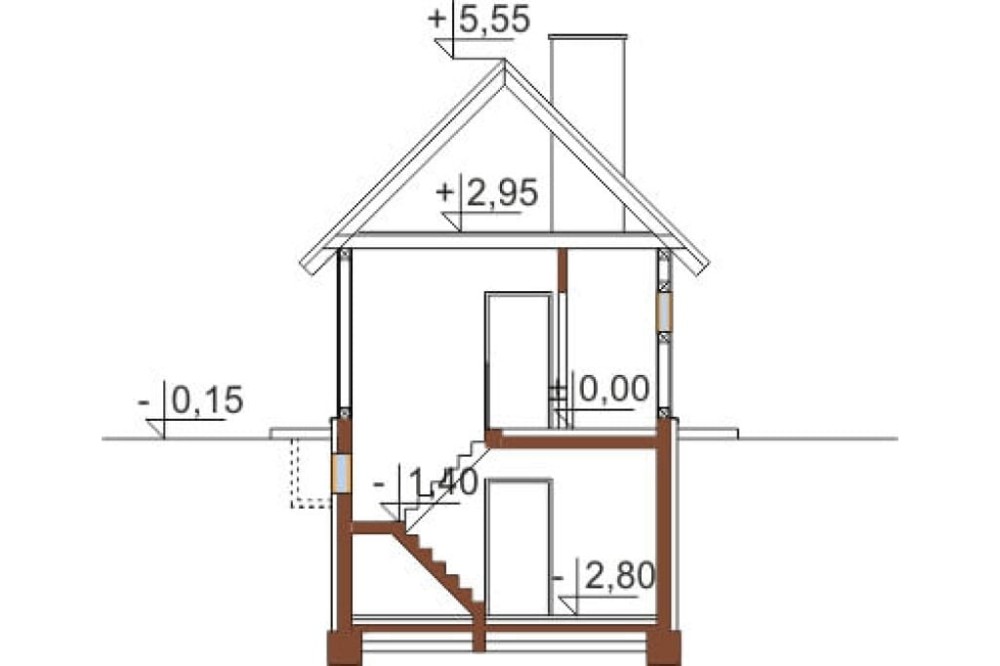

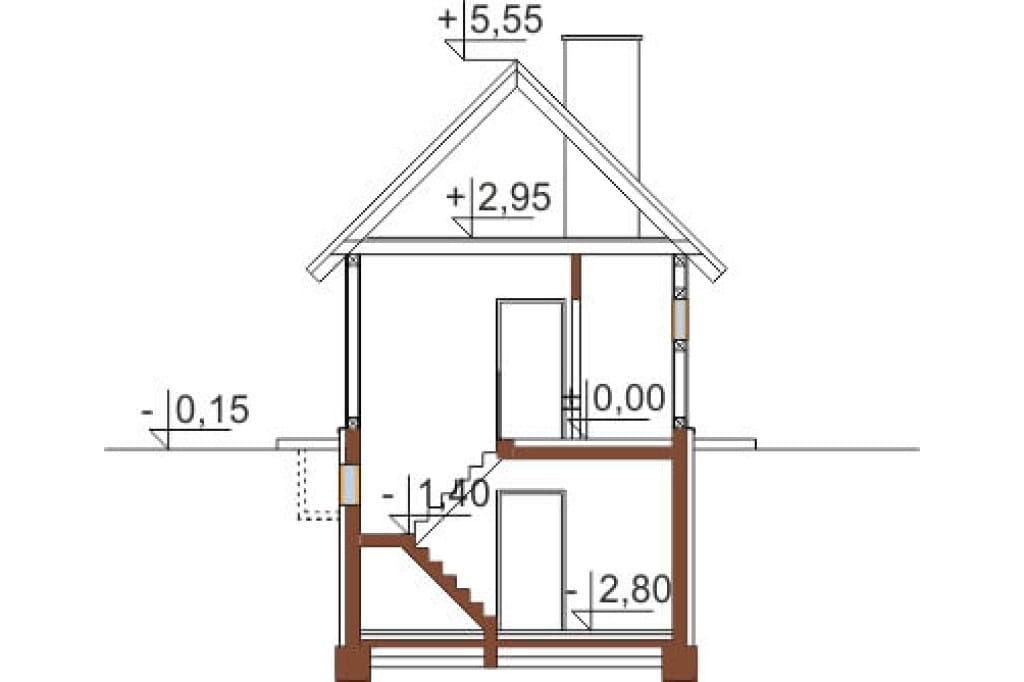

Przekrój



Projekt LZG-62 - przekrój
Budynek posiada bardzo dużą przestrzeń użytkową poprzez organizację strychu i piwnicy. Należy równocześnie do obiektów subtelnych i bardzo atrakcyjnych wizualnie. Zgrabna forma z pewnością nie przytłoczy otoczenia.
Zadaj pytanie dotyczące tego projektu  kliknij

Projekt budynku gospodarczego LZG-62. Budynek parterowy ze strychem częściowym oraz częściowym podpiwniczeniem. Technologia drewniana szkieletowa. Ściany zewnętrzne: słupki drewniane 6x16 i 16x16 cm, pomiędzy słupkami wełna mineralna, od wewnątrz płyty GKF, od zewnątrz panele drewniane. Strop nad piwnicą: żelbetowy, nad parterem: drewniany. Kąt nachylenia dachu 45°.
Program: piwnica, hydrofor, pomieszczenie gospodarcze, kurnik, WC, szopa, strych, zagroda.

ZAWARTOŚĆ PROJEKTU:
- projekt architektoniczny budowlany
- projekt konstrukcyjny budowlany
- projekt budowlany wewnętrznych instalacji sanitarnych (wod-kan)
- projekt budowlany wewnętrznej instalacji elektrycznej oraz instalacji odgromowej
- zestawienie materiałów budowlanych
- zestawienie elementów więźby dachowej
- zgoda na zmiany w projekcie

Powierzchnia zabudowy: 88.60 m²
Powierzchnia użytkowa: 131.90 m²
Kubatura: 662.20 m³
Szerokość działki: 19.71 m
UWAGA: podawana przez nas minimalna szerokość działki
dotyczy ustawienia budynku węższą elewacją.

Ilość kondygnacji: 2
Liczba pomieszczeń: 11
Kąt nachylenia dachu: 45°
Pokój na parterze: Nie
Wysokość budynku: 5.7 m
Możemy dostosować ten projekt do Twoich potrzeb, napisz co chciałbyś w nim zmienić, przeprojektujemy go tak, aby w pełni odpowiadał Twoim oczekiwaniom Piwnica: częściowo podpiwniczony
Poddasze: strych
Typ: gospodarczo-garażowe, gospodarcze, dla rolnika, projekt budynku gospodarczego, projekt budynku gospodarczo-garażowego, projekt kurnika, drewniane
Technologia: drewniana

Architekt: Ewa Ferfecka-Homola, Łukasz Szczepaniak
CENA 3 EGZ. PROJEKTU 800 PLN KUP
PROJEKT


ŁĄCZNA ZAWARTOŚĆ OBU PROJEKTÓW ARCHITEKTONICZNO - BUDOWLANEGO ORAZ PROJEKTU TECHNICZNEGO, KTÓRE MOŻNA ZAMÓWIĆ RAZEM LUB OSOBNO :



Uzyskujemy pozwolenia na budowę i wykonujemy adaptacje do konkretnej działki  sprawdź szczegóły >>

Projekt został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
