Projekt Stolarnia z mieszkaniem Kod: LK-35
Masz pytania, chcesz zamówić projekt. Zadzwoń do nas!
PN - PT od 8 do 16: 12 414 35 06,
12 414 35 34, 12 410 49 71 /
PN - PT od 16 do 18: 790 625 570

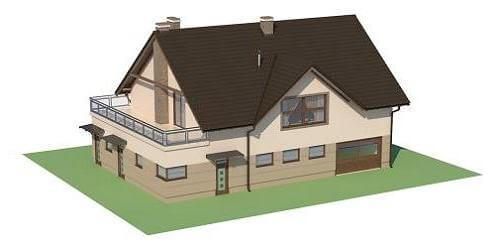

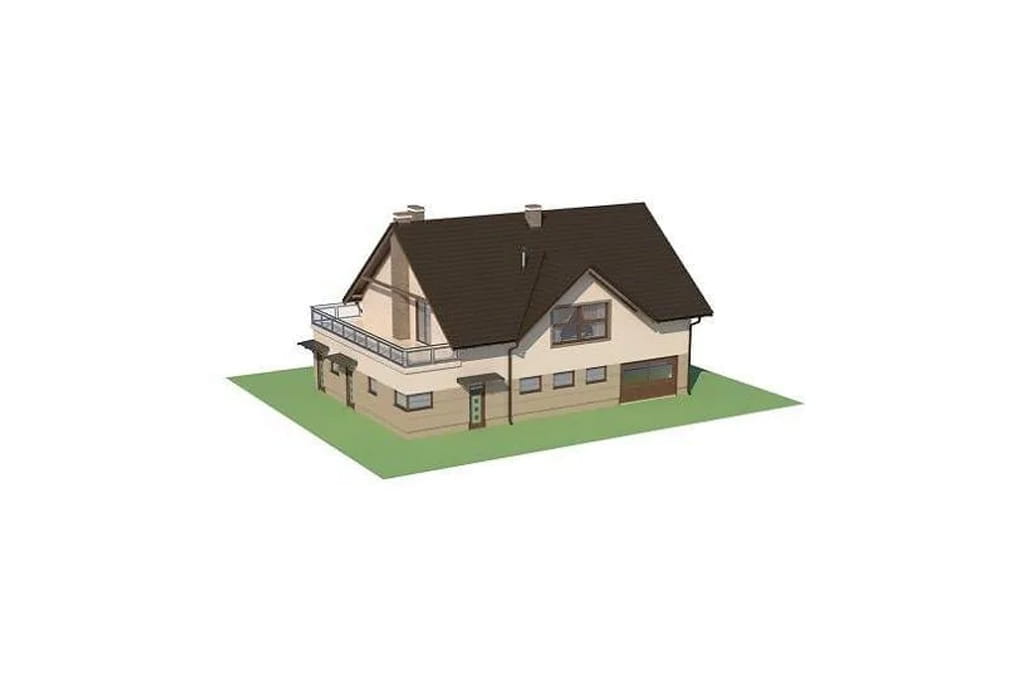

Model

Bryłę obiektu zaplanowano na bardzo prostym kształcie, co świadczy o jej prostocie, ekonomiczności i funkcjonalności. Nieskomplikowana forma ułatwia bowiem realizację oraz pozwala na stworzenie bardziej funkcjonalnego wnętrza. Co więcej, konstrukcja obiektu oparta głównie na ścianach zewnętrznych pozwoli na dowolne kształtowanie wielkości pomieszczeń poprzez możliwość rozmieszczenia ścianek działowych w sposób zależny od użytkowników.

Elewacje

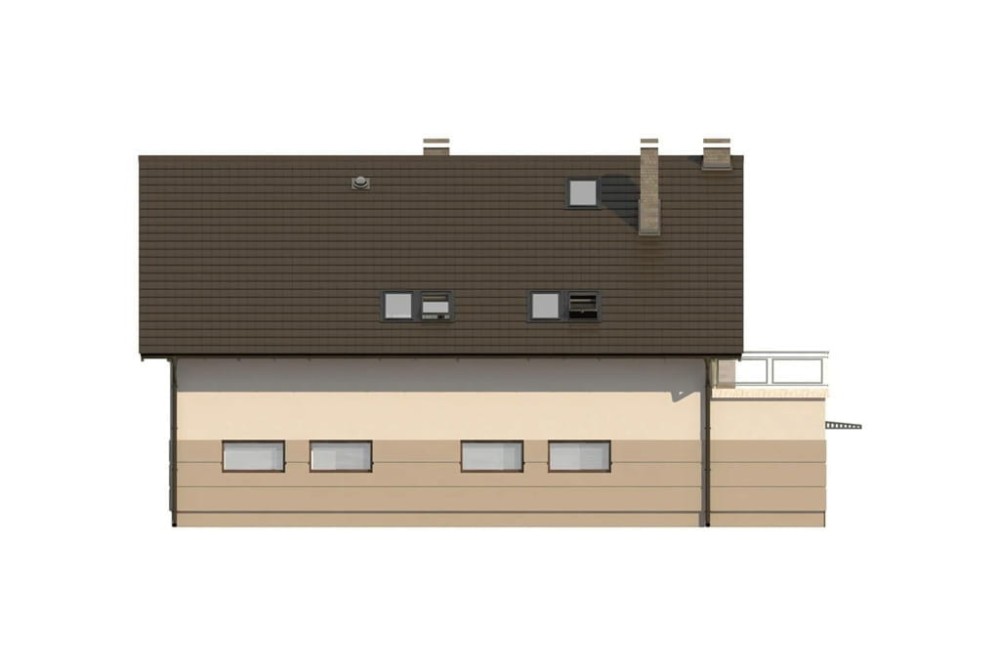

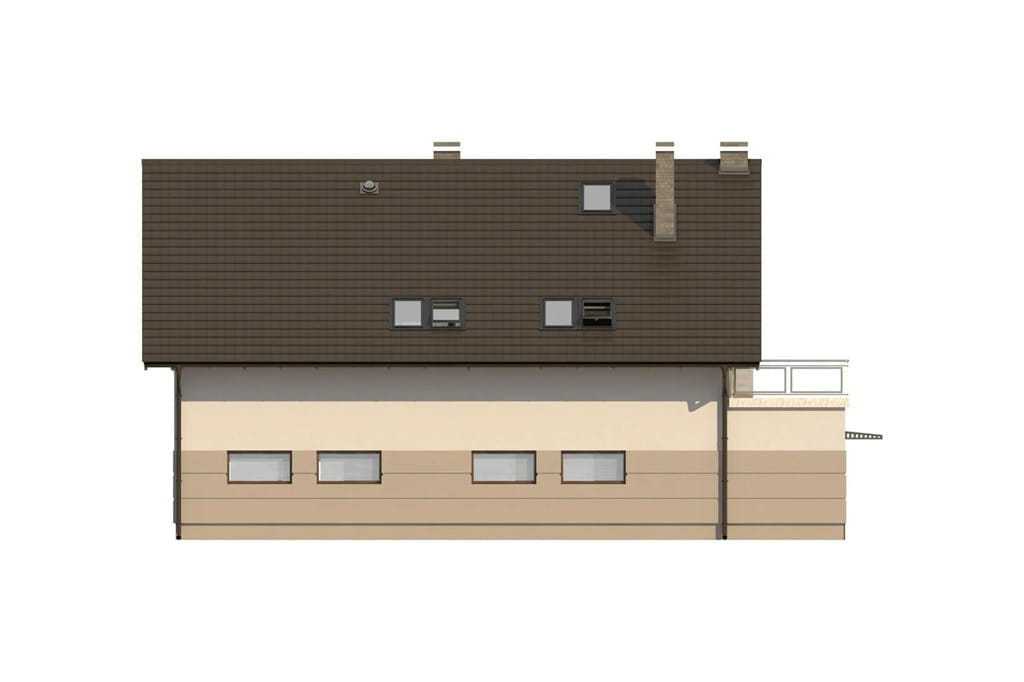

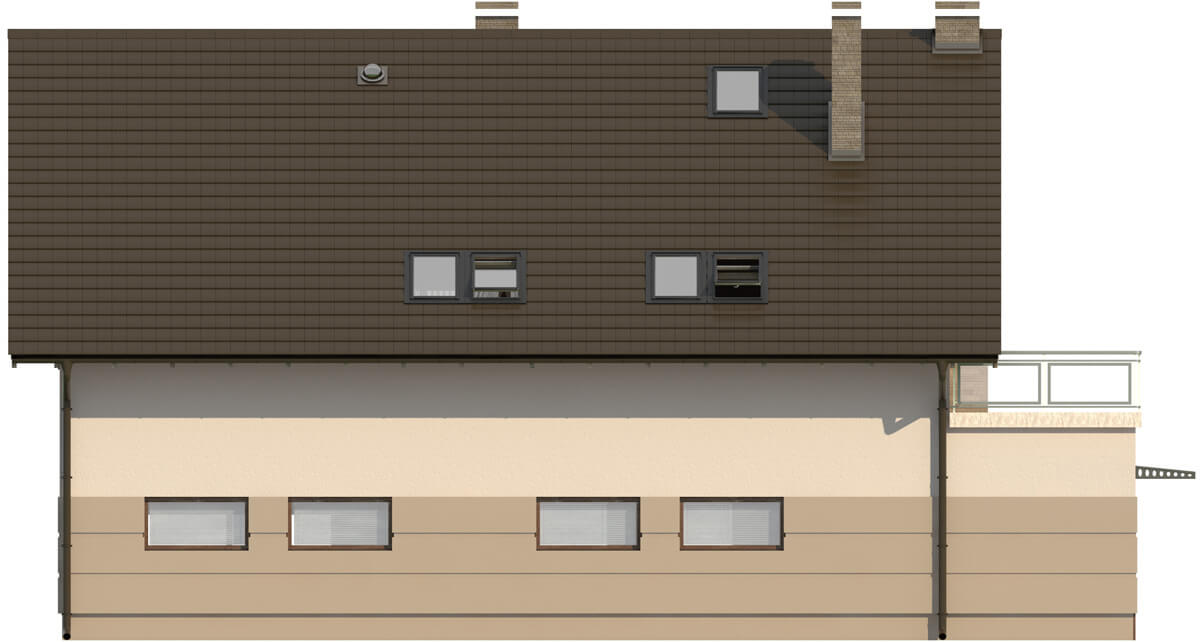

elewacja ogrodowa

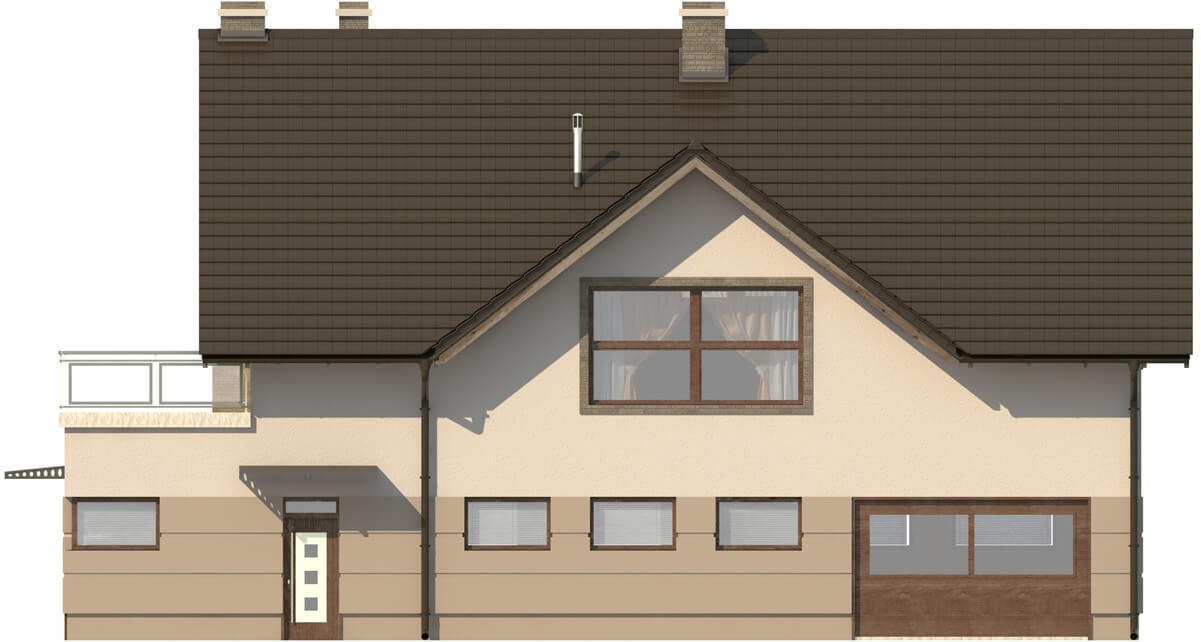

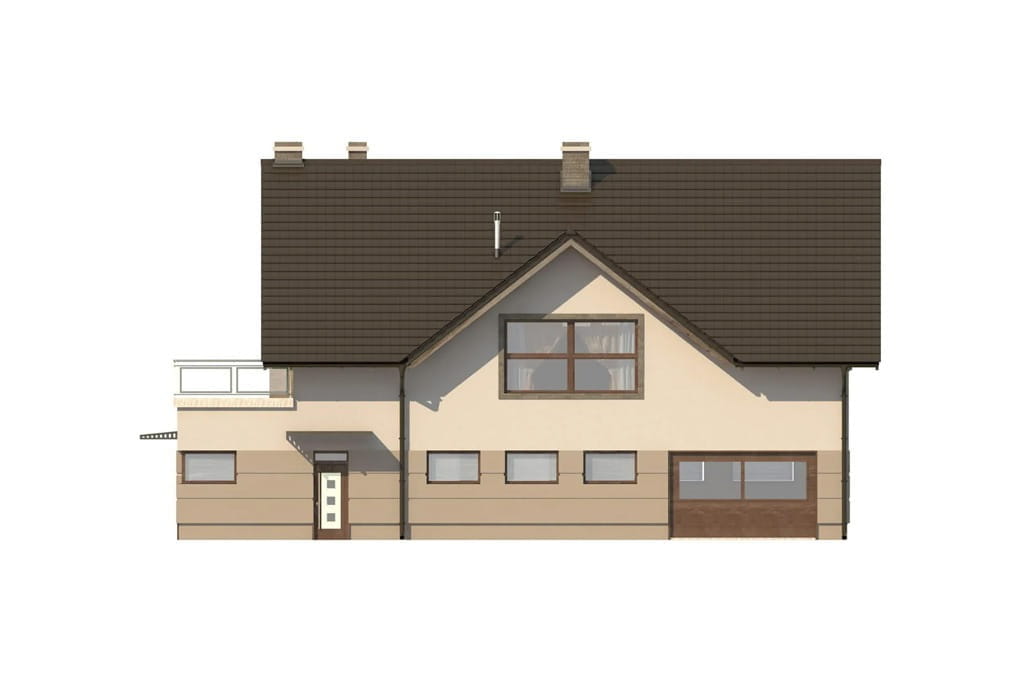

elewacja frontowa

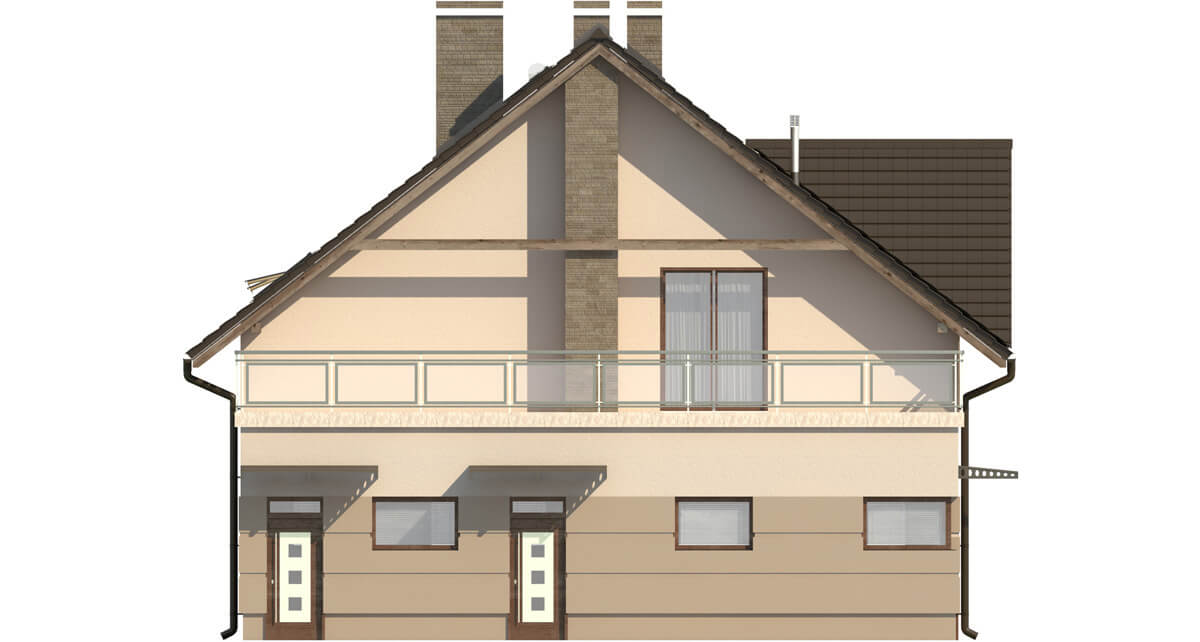

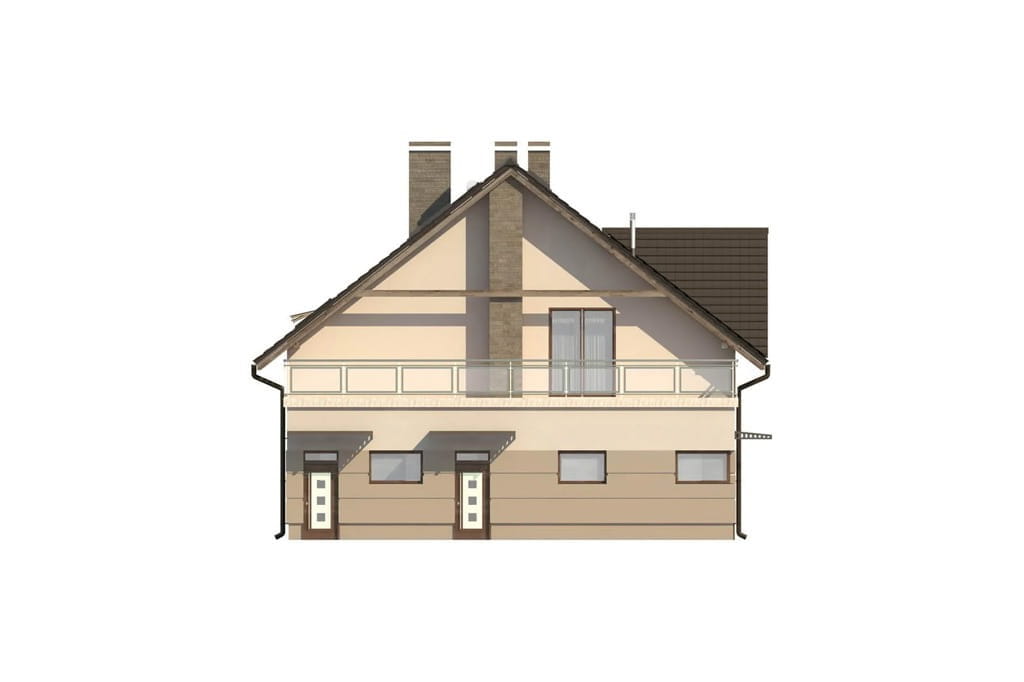

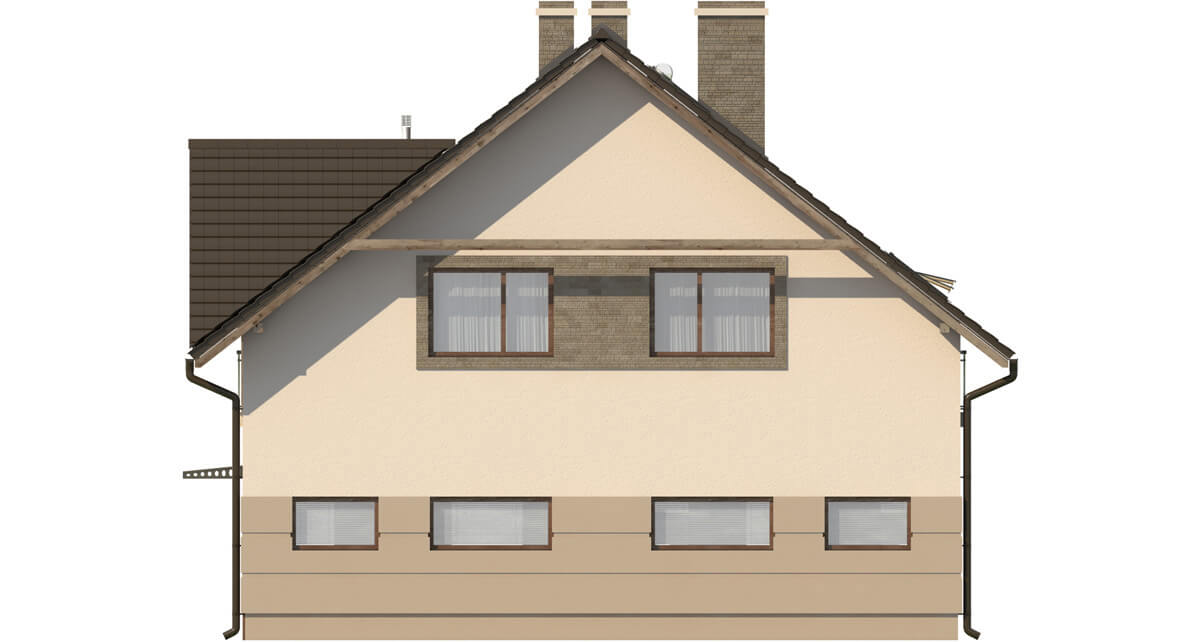

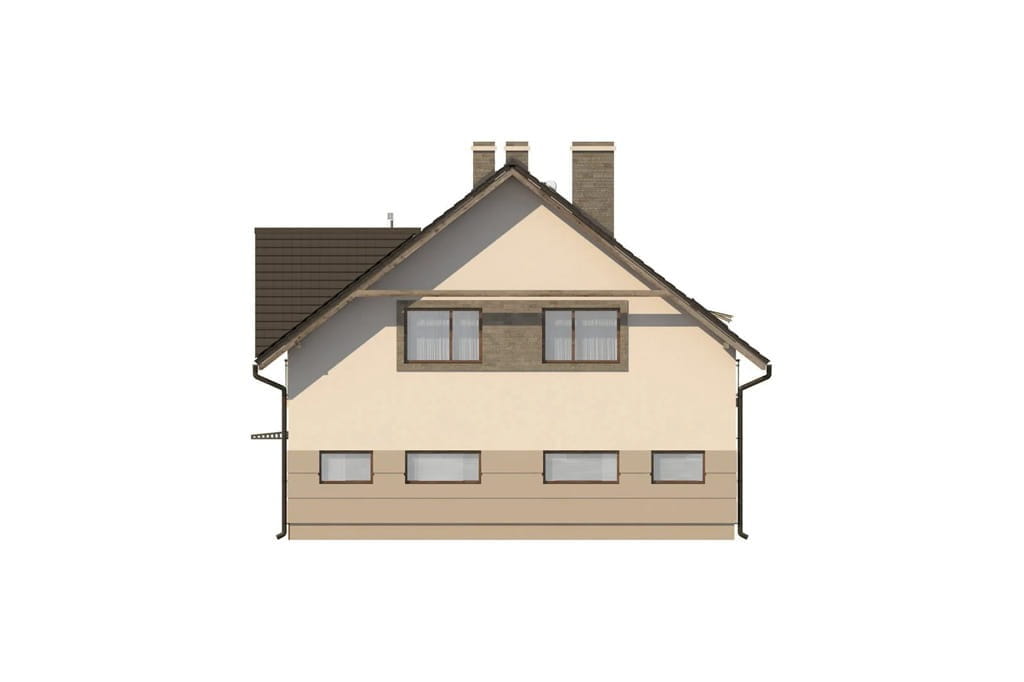

elewacja boczna
elewacja boczna

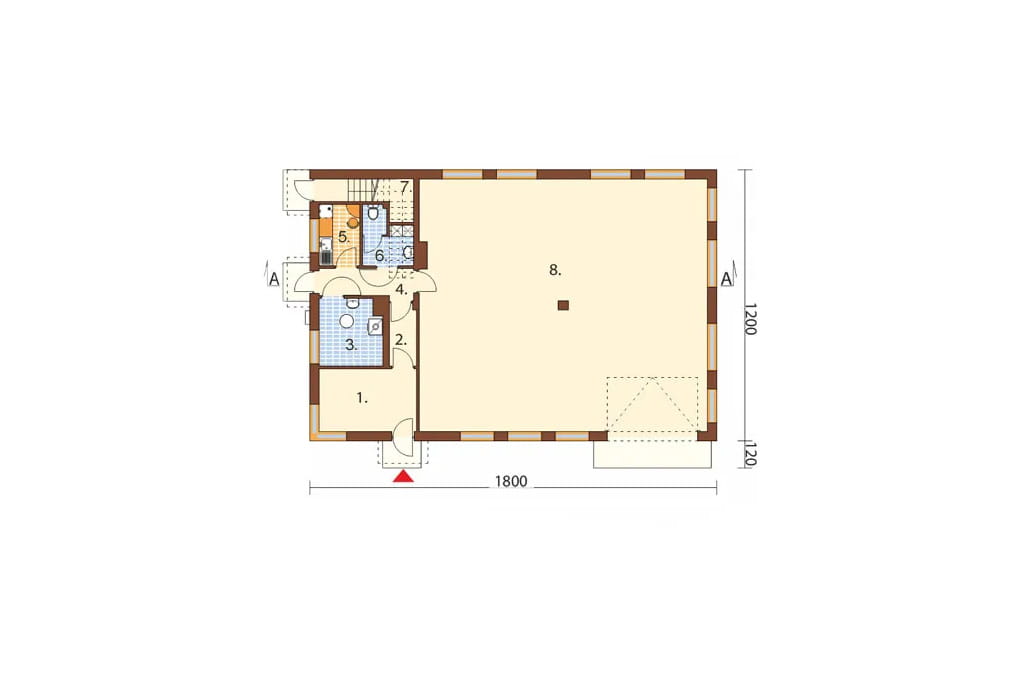

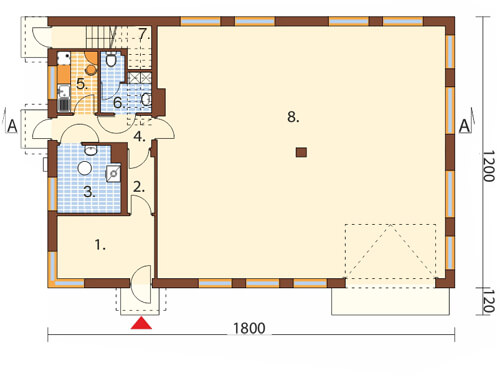

Rzut parteru

Parter: 184,9 m2

1. Pom. do adaptacji wg potrzeb technologicznych 12,0 m2

2. Przedsionek 3,3 m2

3. Kotłownia 8,1 m2

4. Korytarz 5,3 m2

5. Pomieszczenie socjalne 4,9 m2

6. Łazienka 4,9 m2

7. Klatka schodowa 4,4 m2

8. Stolarnia 142,0 m2

Na parterze utworzono dużą przestrzeń otwartą, przeznaczoną na warsztat oraz mniejsze zaplecze. Tworzą je:  pomieszczenie socjalne z kącikiem kuchennym, łazienka oraz kotłownia. Do wnętrza prowadzi kilka wejść co dodatkowo usprawnia pracę. Na parterze znajduje się również osobna klatka schodowa prowadząca na piętro mieszkalne.

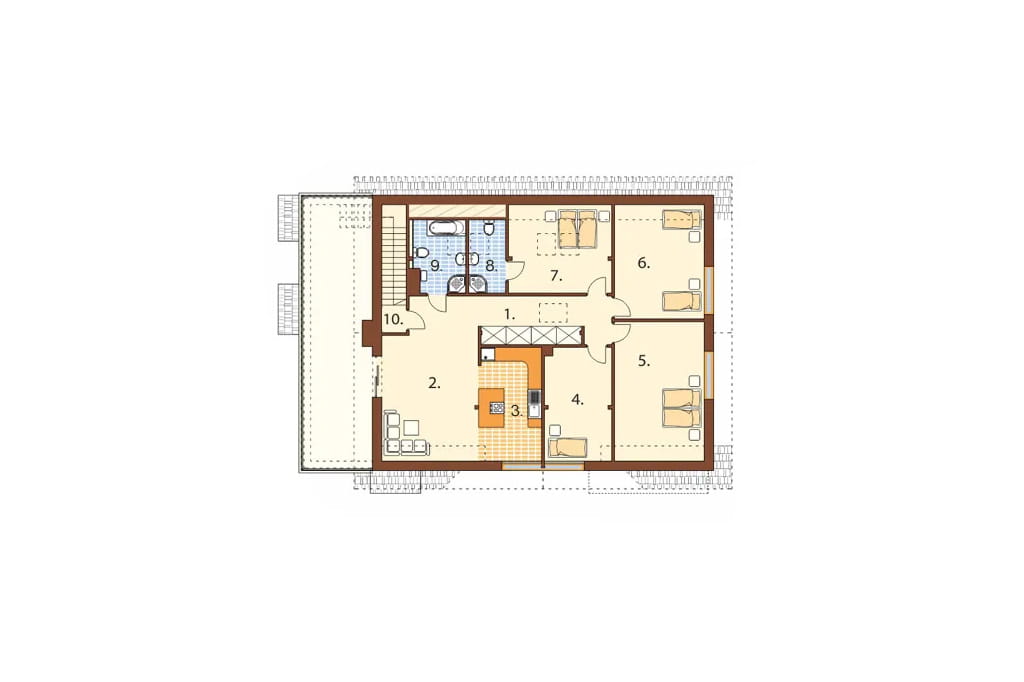

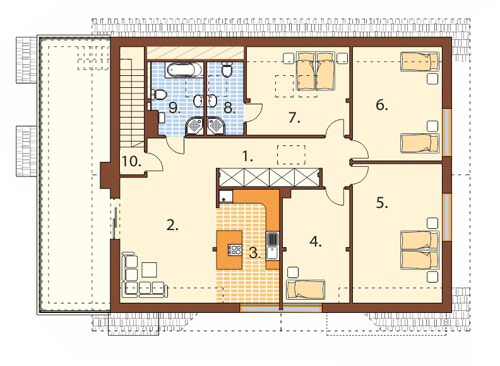

Rzut poddasza

Poddasze: 134,4 m2

1. Korytarz 17,4 m2

2. Pokój dzienny 20,3 m2

3. Kuchnia 13,4 m2

4. Pokój 14,1 m2

5. Pokój 21,2 m2

6. Pokój 16,9 m2

7. Pokój 14,4 m2

8. Łazienka 5,2 m2

9. Łazienka 7,0 m2

10. Schody

Poddasze zajmuje strefa prywatna właściciela budynku. Znajdują się tu aż cztery pokoje, przestronny salon z aneksem kuchennym i wyjściem na bardzo obszerny taras oraz dwie łazienki - pierwsza dołączona do jednego z pokoi, druga ogólnodostępna.

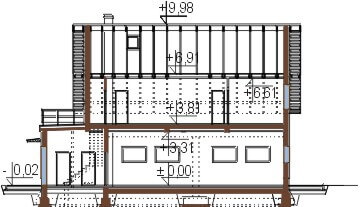

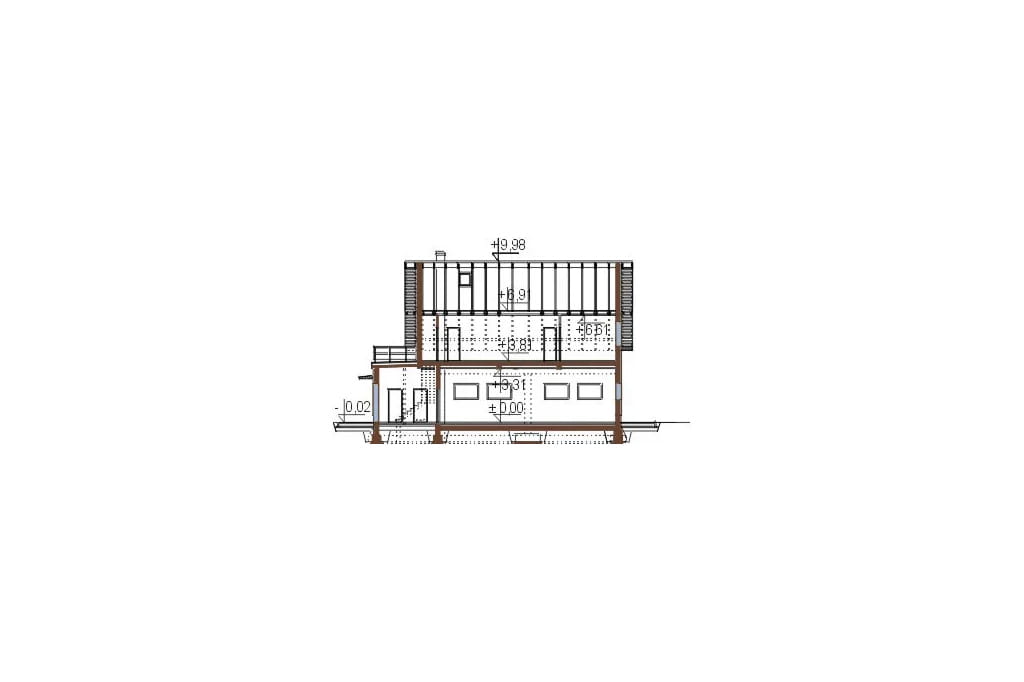

Przekrój

Dzięki przemyślanej konstrukcji opartej na ścianach zewnętrznych większość wnętrza można dostosować do swoich potrzeb. Głównym atutem projektu jest jednak dokładne rozgraniczenie funkcji mieszkalnej od funkcji usługowej.

Projekt budynku produkcyjno-mieszkalnego, parterowy z poddaszem mieszkalnym, bez podpiwniczenia LK-35. Parter budynku zajmuje stolarnia wraz z zapleczem, na poddaszu znajduje się mieszkanie. Technologia tradycyjna: ściany zewnętrzne - pustak ceramiczny 29 cm, styropian 12 cm, tynk zewnętrzny. Strop nad parterem: żelbetowy. Kąt nachylenia dachu: 38°. Pokrycie dachu: dachówka ceramiczna.
Ogrzewanie parteru: kotłownia na paliwo stałe. Mieszkanie na poddaszu: piec gazowy dwufunkcyjny wiszący w łazience do c.o oraz c.w.u.
Program:
Parter: hala produkcyjna, pom. do adaptacji wg potrzeb technologicznych, kotłownia, pomieszczenie socjalne, WC, komunikacja Poddasze: mieszkanie - salon z kuchnią, 4 pokoje, 2 łazienki, komunikacja.

ZAWARTOŚĆ PROJEKTU:
- projekt architektoniczny budowlany
- projekt konstrukcyjny budowlany
- projekt budowlany wewnętrznych instalacji sanitarnych (c.o, wod-kan, gaz, wentylacja mechaniczna nawiewno - wywiewna hali produkcyjnej)
- projekt budowlany wewnętrznej instalacji elektrycznej oraz instalacji odgromowej (w tym m.in: p.poż. wyłącznik prądu, awaryjne oświetlenie ewakuacyjne)
- zestawienie materiałów budowlanych
- zestawienie elementów więźby dachowej
- zgoda na zmiany w projekcie

Powierzchnia zabudowy: 216.00 m²
Powierzchnia użytkowa: 319.30 m²
Kubatura: 1360.80 m³
Szerokość działki: 20.00 m
Ilość kondygnacji: 2
Liczba pomieszczeń: 17
Kąt nachylenia dachu: 38°
Ilość pokoi: 4
Pokój na parterze: Nie
Wysokość budynku: 10 m
Rodzaj ogrzewania: gazowe, paliwo stałe
Wskaźnik energii pierwotnej: 47.32 kWh/(m²·rok)
Możemy dostosować ten projekt do Twoich potrzeb, napisz co chciałbyś w nim zmienić, przeprojektujemy go tak, aby w pełni odpowiadał Twoim oczekiwaniom Garaż: bez garażu
Piwnica: bez podpiwniczenia
Poddasze: poddasze użytkowe
Typ: mieszkalne z funkcją usługowo-handlową, parterowe z poddaszem mieszkalnym, komercyjne, projekt budynku usługowego, jednorodzinne, parterowe z poddaszem użytkowym, stolarnie, warsztat stolarski, produkcyjne, projekt stolarni, projekt warsztatu stolarskiego, projekty budynków produkcyjnych, projekt domu
Technologia: tradycyjna
Styl: modernistyczny

Autorzy projektu: Ewa Ferfecka-Homola, Marek Lizak
CENA 3 EGZ. PROJEKTU 2 800PLN

Uzyskujemy pozwolenia na budowę i wykonujemy adaptacje do konkretnej działki  sprawdź szczegóły >>

Projekt został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
