Projekt Stolarnia z mieszkaniem Kod: K-35
Masz pytania, chcesz zamówić projekt. Zadzwoń do nas!
PN - PT od 8 do 16: 12 414 35 06,
12 414 35 34, 12 410 49 71 /
PN - PT od 16 do 18: 790 625 570

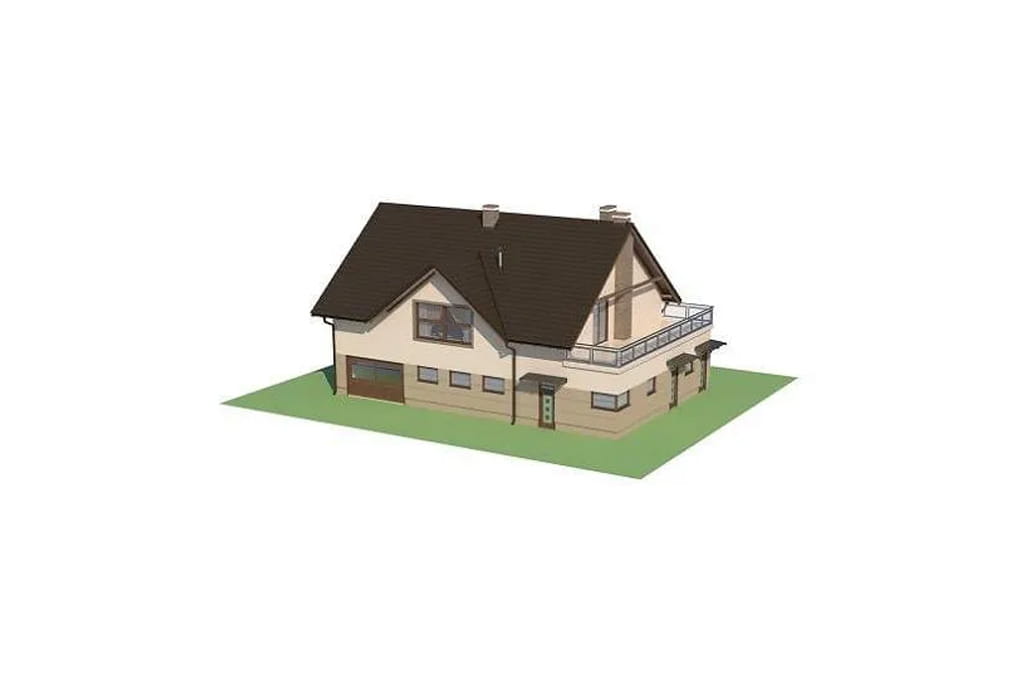

Model

Prosta forma budynku została zaplanowana na kształcie prostokąta bez przesunięć w bryle. Zabieg ten umożliwia elastyczne kreowanie wnętrza, ekonomiczną budowę i komfortowe użytkowanie. Pomieszczenia w budynku można bowiem przekształcać w dowolny sposób poprzez dodanie lub usunięcie ścianek działowych. Część poddasza otwarto na otoczenie poprzez utworzenie dość dużego tarasu w elewacji bocznej.
Elewacje

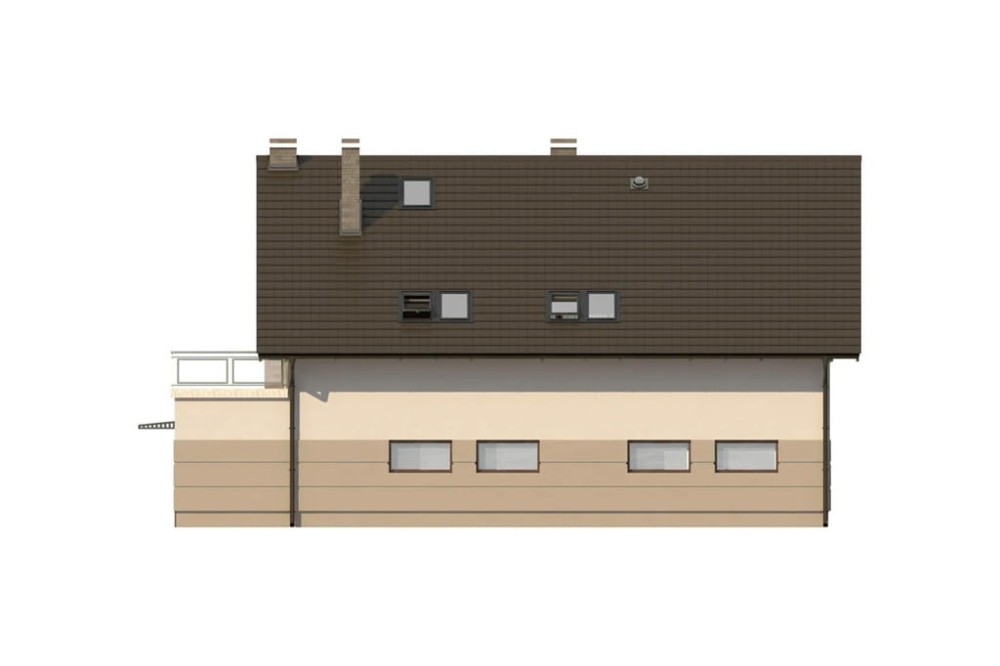

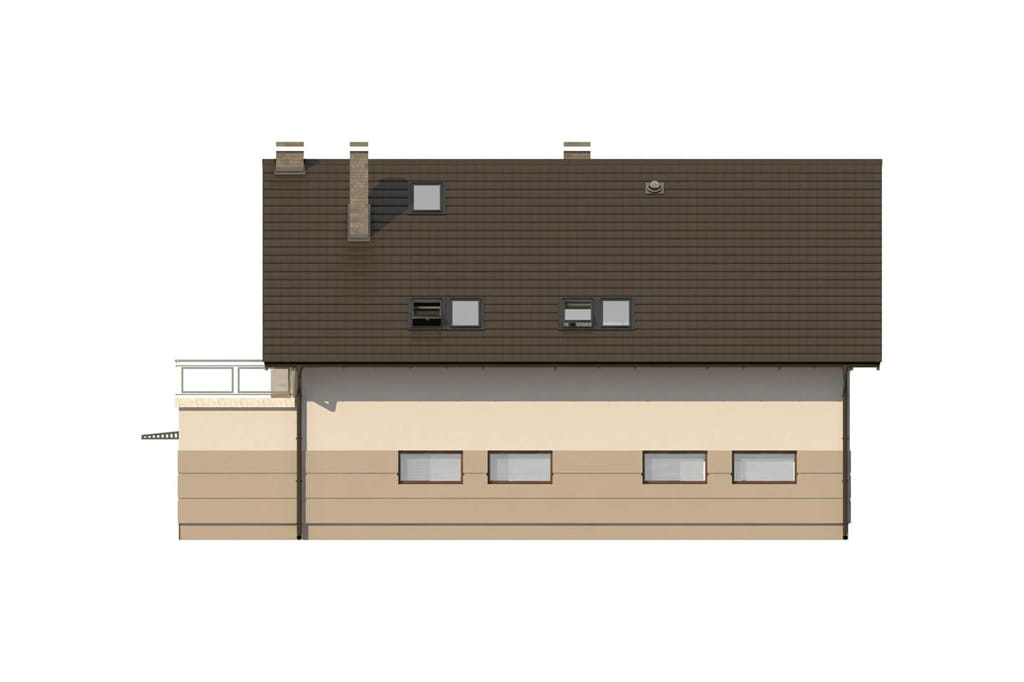

elewacja ogrodowa

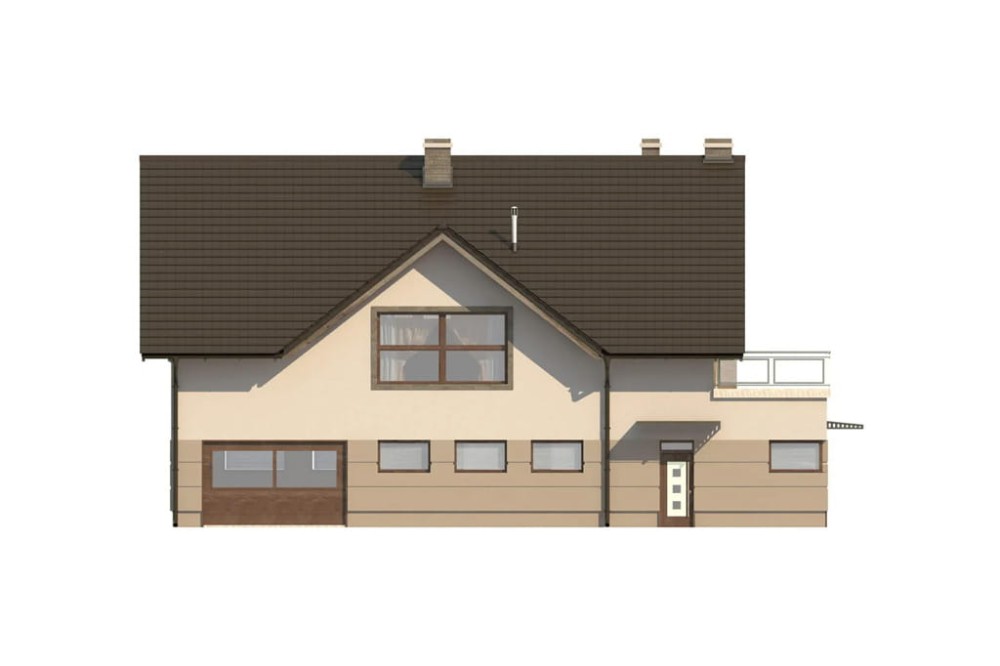

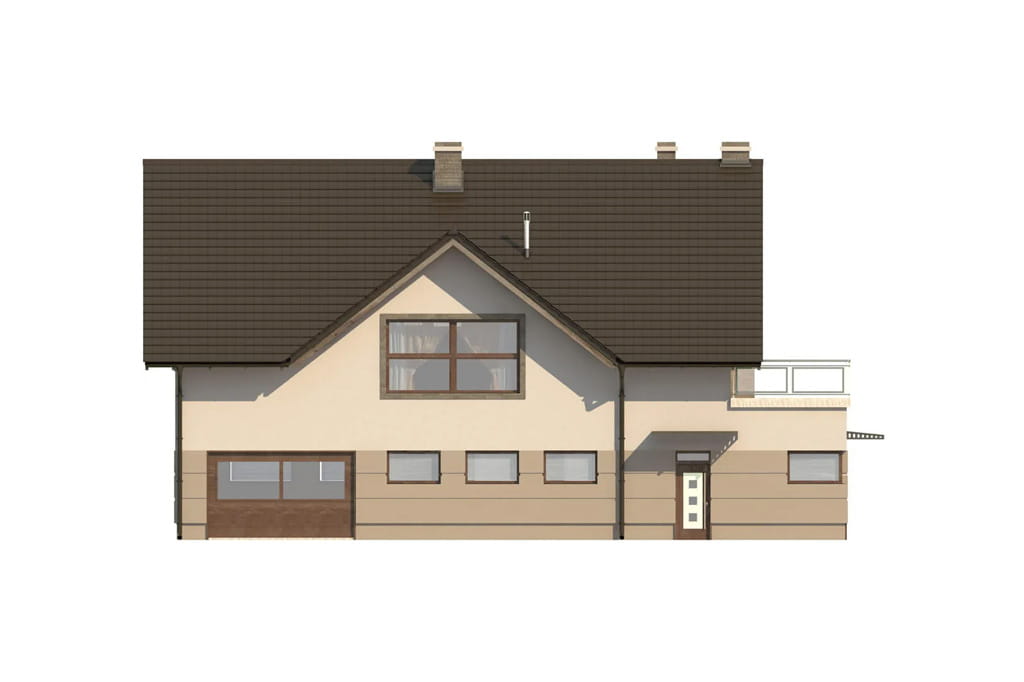

elewacja frontowa

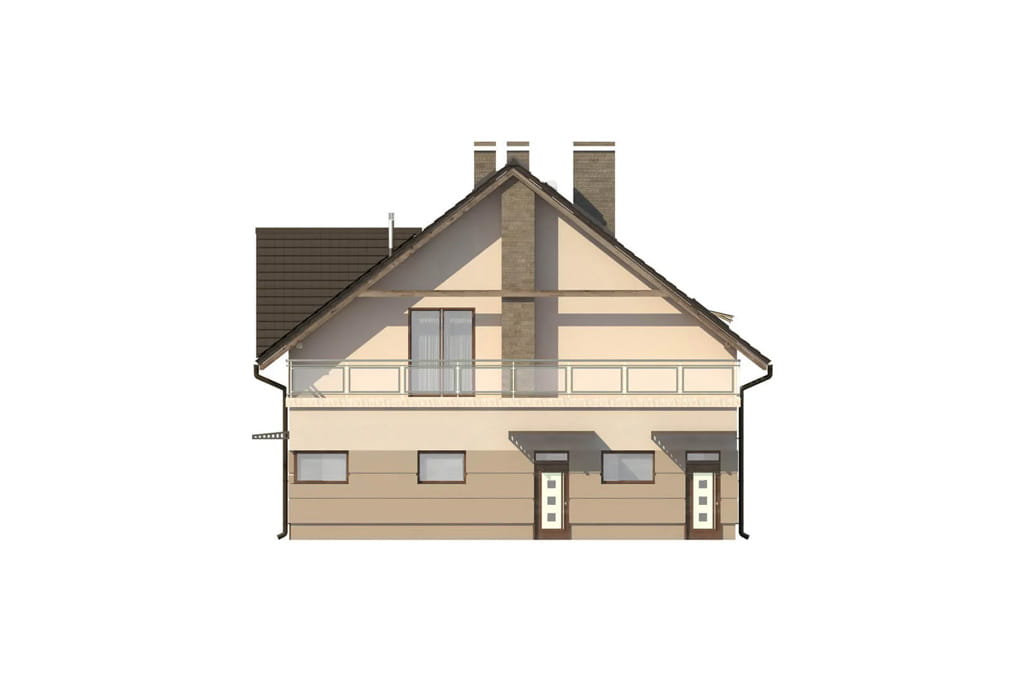

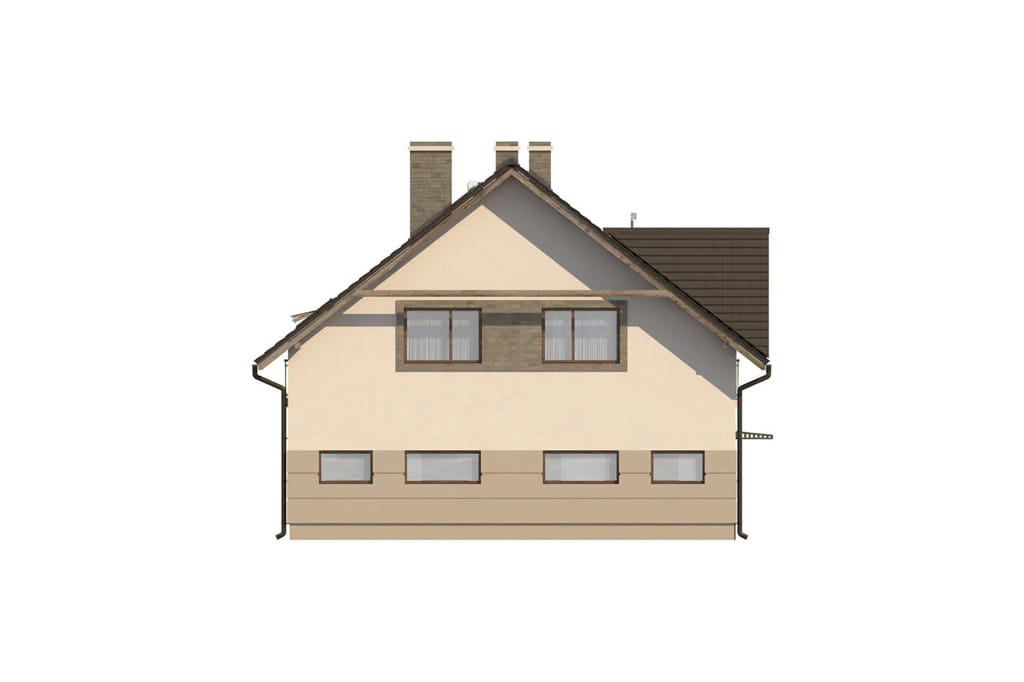

elewacja boczna
elewacja boczna

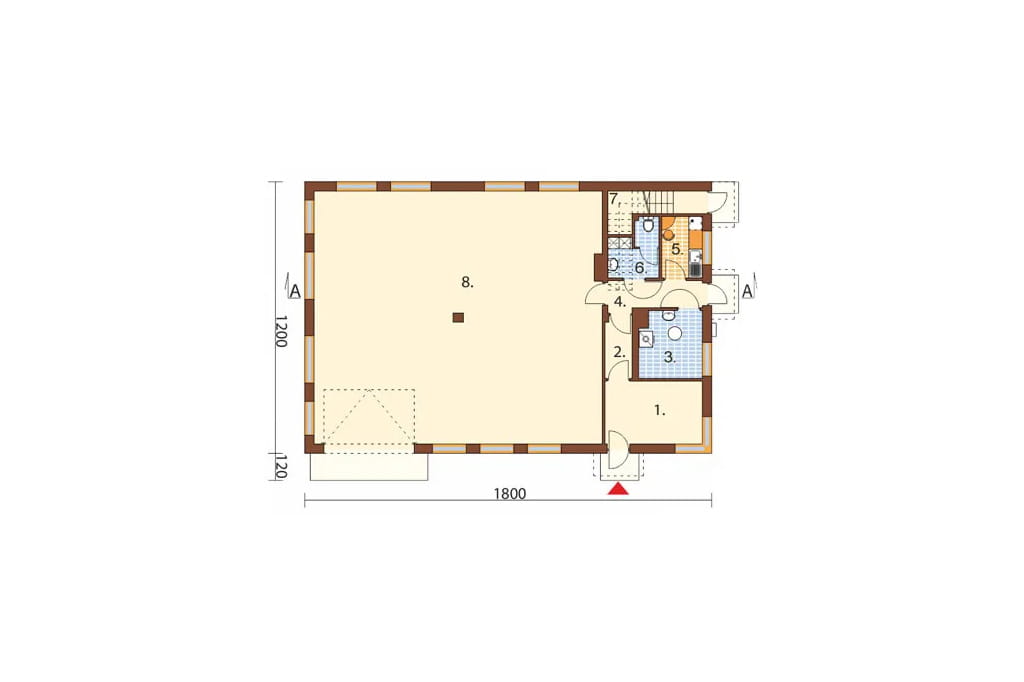

Rzut parteru

Parter: 184,9 m2

1. Pom. do adaptacji wg potrzeb technologicznych 12,0 m2

2. Przedsionek 3,3 m2

3. Kotłownia 8,1 m2

4. Korytarz 5,3 m2

5. Pomieszczenie socjalne 4,9 m2

6. Łazienka 4,9 m2

7. Klatka schodowa 4,4 m2

8. Stolarnia 142,0 m2

Na parterze zaprojektowano strefę produkcyjną. Do bardzo przestronnej, otwartej stolarni prowadzi wejście z zaplecza oraz brama wjazdowa dla samochodów przywożących potrzebne materiały. Część wspomagającą pracę zakładu tworzą: łazienka, kotłowania oraz pomieszczenie socjalne z kącikiem kuchennym dla pracowników. Na parterze zaplanowano również oddzielne wejście po schodach wewnętrznych do strefy mieszkalnej na poddaszu.

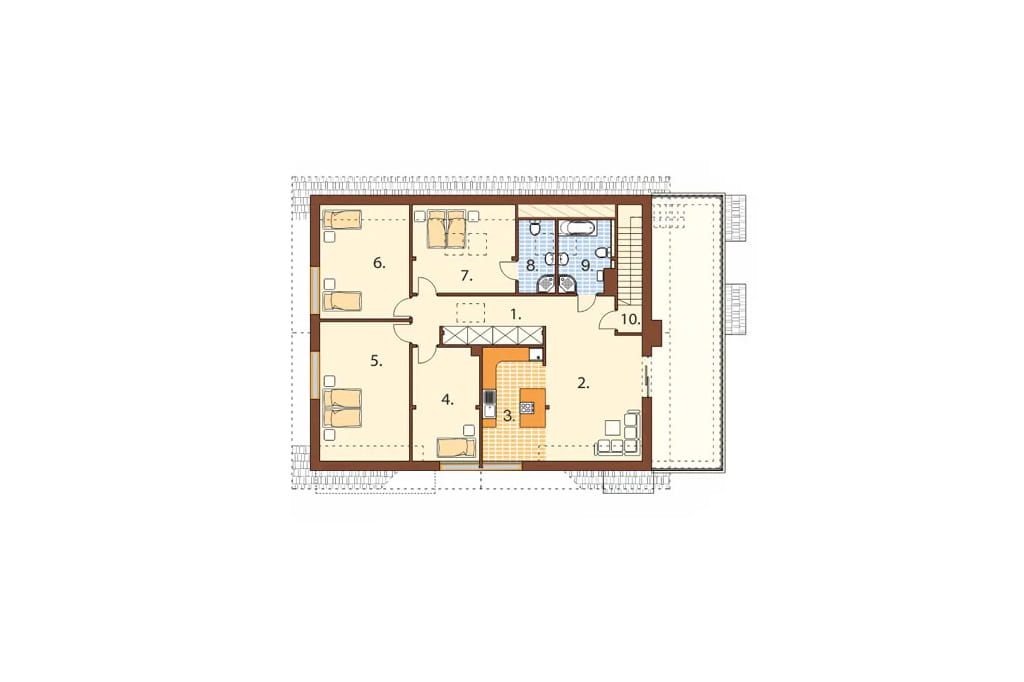

Rzut poddasza

Poddasze: 134,4 m2

1. Korytarz 17,4 m2

2. Pokój dzienny 20,3 m2

3. Kuchnia 13,4 m2

4. Pokój 14,1 m2

5. Pokój 21,2 m2

6. Pokój 16,9 m2

7. Pokój 14,4 m2

8. Łazienka 5,2 m2

9. Łazienka 7,0 m2

10. Schody

Poddasze tworzy typowa strefa mieszkalna o dość dużej powierzchni użytkowej - prawie 135m2

Znajdują się tu aż cztery pokoje (w tym jeden z prywatną łazienką), mogące pomieścić nawet dwie osoby w każdym z nich. Salon posiada wyjście na taras oraz otwartą kuchnię z wyspą. Ponadto znajduje się tu łazienka z wanną i prysznicem, doświetlona poprzez świetlik w połaci dachu.

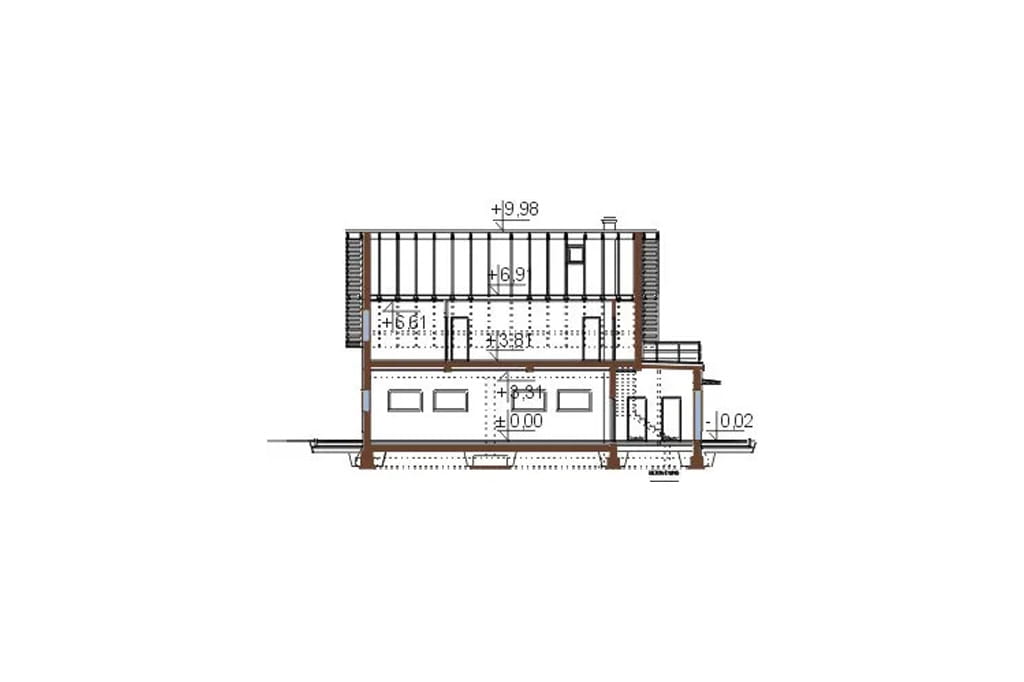

Przekrój

Budynek zaprojektowano jako niepodpiwniczony, jednak bardzo duża powierzchnia użytkowa pozwoli na stworzenie zarówno wygodnego miejsca do pracy, jak i strefy mieszkalnej o doskonałym zaplanowaniu wnętrza. Dzięki zastosowaniu dachu dwuspadowego obiekt dobrze sprawdzi się w otoczeniu innych domów jednorodzinnych.

Projekt budynku produkcyjno-mieszkalnego, parterowy z poddaszem mieszkalnym, bez podpiwniczenia K-35. Parter budynku zajmuje stolarnia wraz z zapleczem, na poddaszu znajduje się mieszkanie. Technologia tradycyjna: ściany zewnętrzne - pustak ceramiczny 29 cm, styropian 12 cm, tynk zewnętrzny. Strop nad parterem: żelbetowy. Kąt nachylenia dachu: 38°. Pokrycie dachu: dachówka ceramiczna.
Ogrzewanie parteru: kotłownia na paliwo stałe. Mieszkanie na poddaszu: piec gazowy dwufunkcyjny wiszący w łazience do c.o oraz c.w.u.
Program:
Parter: hala produkcyjna, pom. do adaptacji wg potrzeb technologicznych, kotłownia, pomieszczenie socjalne, WC, komunikacja Poddasze: mieszkanie - salon z kuchnią, 4 pokoje, 2 łazienki, komunikacja.

ZAWARTOŚĆ PROJEKTU:
- projekt architektoniczny budowlany
- projekt konstrukcyjny budowlany
- projekt budowlany wewnętrznych instalacji sanitarnych (c.o, wod-kan, gaz, wentylacja mechaniczna nawiewno - wywiewna hali produkcyjnej)
- projekt budowlany wewnętrznej instalacji elektrycznej oraz instalacji odgromowej (w tym m.in: p.poż. wyłącznik prądu, awaryjne oświetlenie ewakuacyjne)
- zestawienie materiałów budowlanych
- zestawienie elementów więźby dachowej
- zgoda na zmiany w projekcie

 Powierzchnia zabudowy: 216.00 m²
Powierzchnia użytkowa: 319.30 m²
Kubatura: 1360.80 m³
Szerokość działki: 20.00 m
Ilość kondygnacji: 2
Liczba pomieszczeń: 17
Kąt nachylenia dachu: 38°
Ilość pokoi: 4
Pokój na parterze: Nie
Wysokość budynku: 10 m
Rodzaj ogrzewania: gazowe, paliwo stałe
Wskaźnik energii pierwotnej: 47.32 kWh/(m²·rok)
Możemy dostosować ten projekt do Twoich potrzeb, napisz co chciałbyś w nim zmienić, przeprojektujemy go tak, aby w pełni odpowiadał Twoim oczekiwaniom Garaż: bez garażu
Piwnica: bez podpiwniczenia
Poddasze: poddasze użytkowe
Typ: mieszkalne z funkcją usługowo-handlową, parterowe z poddaszem mieszkalnym, komercyjne, projekt budynku usługowego, jednorodzinne, parterowe z poddaszem użytkowym, stolarnie, warsztat stolarski, produkcyjne, projekt stolarni, projekt warsztatu stolarskiego, projekty budynków produkcyjnych, projekt domu
Technologia: tradycyjna
Styl: modernistyczny

Autorzy projektu: Ewa Ferfecka-Homola, Marek Lizak
CENA 3 EGZ. PROJEKTU 2 800PLN

Uzyskujemy pozwolenia na budowę i wykonujemy adaptacje do konkretnej działki  sprawdź szczegóły >>

Projekt został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
