Budynek usługowy
Kod: K-20 B
 |
Projekt na zamówienie dostępny w terminie ustalonym z biurem skontaktuj się >> |
 |
W podanej cenie oferujemy 3 kopie projektu architektoniczno-budowlanego potrzebnego do uzyskania pozwolenia na budowę oraz 3 kopie projektu technicznego niezbędnego do prowadzenia budowy sprawdź >> |
 |
Parametry projektu zobacz >> |
 |
Istnieje również możliwość zakupu wersji elektronicznej (w formacie dwg) projektu architektoniczno - budowlanego skontaktuj się >> |
 |
Koszty budowy zobacz >> |
 |
Forum dotyczące tego projektu zobacz >> |
 |
Zmiany istotne i nieistotne, które możesz wprowadzić w tym projekcie sprawdź >> |
 |
Adaptacja i pozwolenie na budowę zobacz >> |
 |
Jeśli masz pytanie |

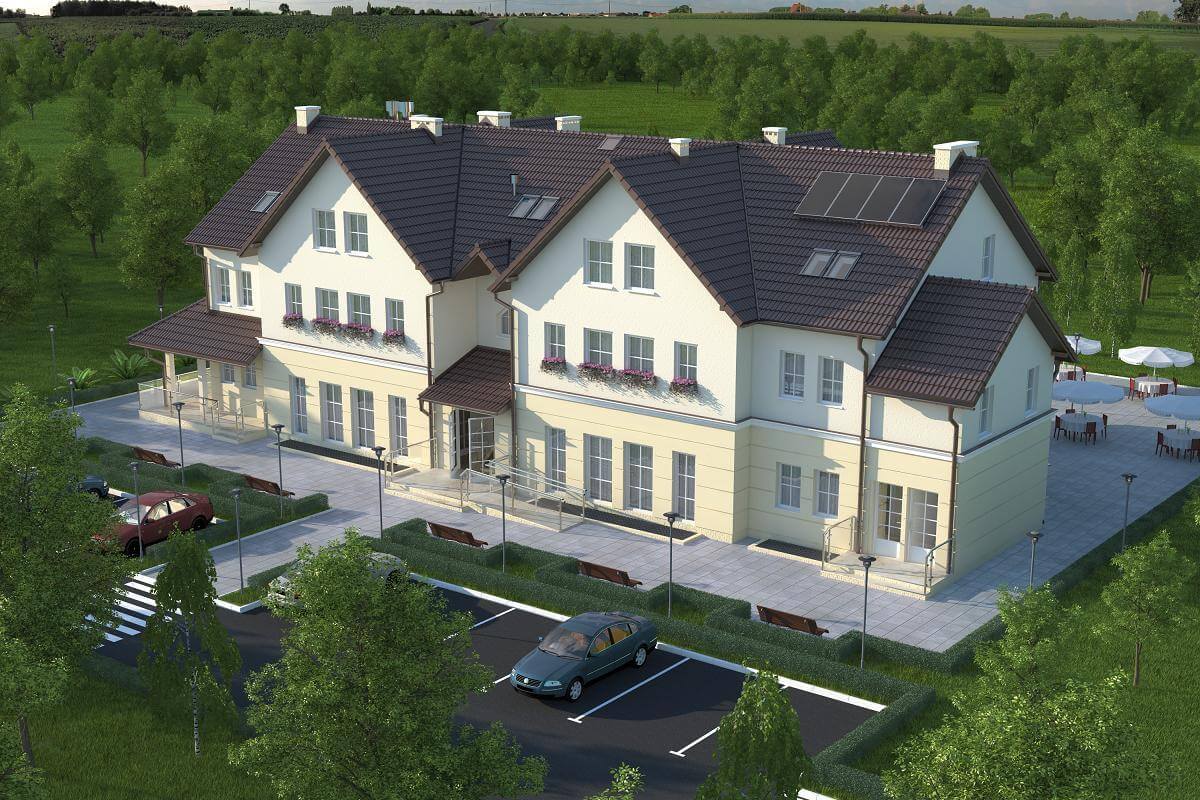

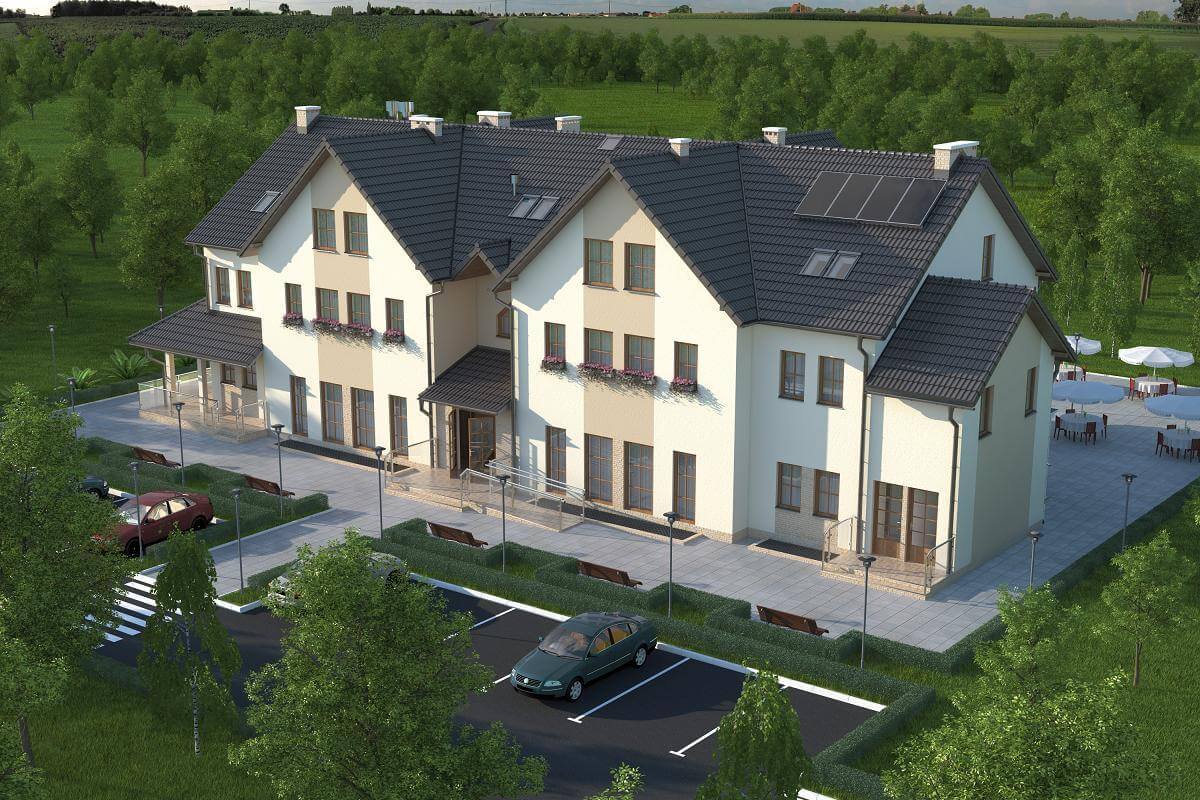

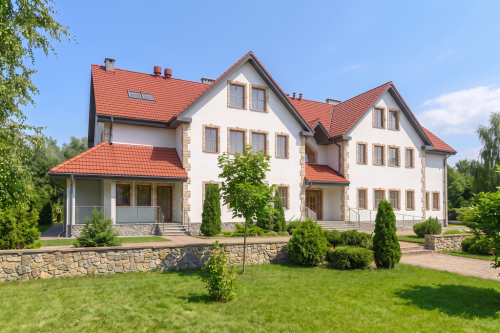

Prezentacja projektu
Opis projektu
Powierzchnia użytkowa: 1 304,22 m2. Projekt budynku przeznaczonego na potrzeby produkcji i przygotowywania posiłków dla klientów zewnętrznych oraz na potrzeby świadczonych w obiekcie funkcji noclegowych, gastronomicznych i rekreacyjnych, piętrowy z poddaszem użytkowym, podpiwniczony.
Projekt budynku z podpiwniczeniem i poddaszem użytkowym z przeznaczeniem pod obiekt gastronomiczny z wydzielonymi pokojami oraz zapleczem SPA. Bardzo dobrze sprawdzi się w terenach górskich, ponieważ swoim charakterem nawiązuje do stylu podhalańskiego. Została jednak tchnięta w niego nuta nowoczesności, przez co cały obiekt tworzy harmonijną całość. Należy do budynków wielofunkcyjnych, w których bez problemu można zaplanować zarówno przestrzeń rekreacyjną, jak i bazę wypoczynkową oraz żywieniową.

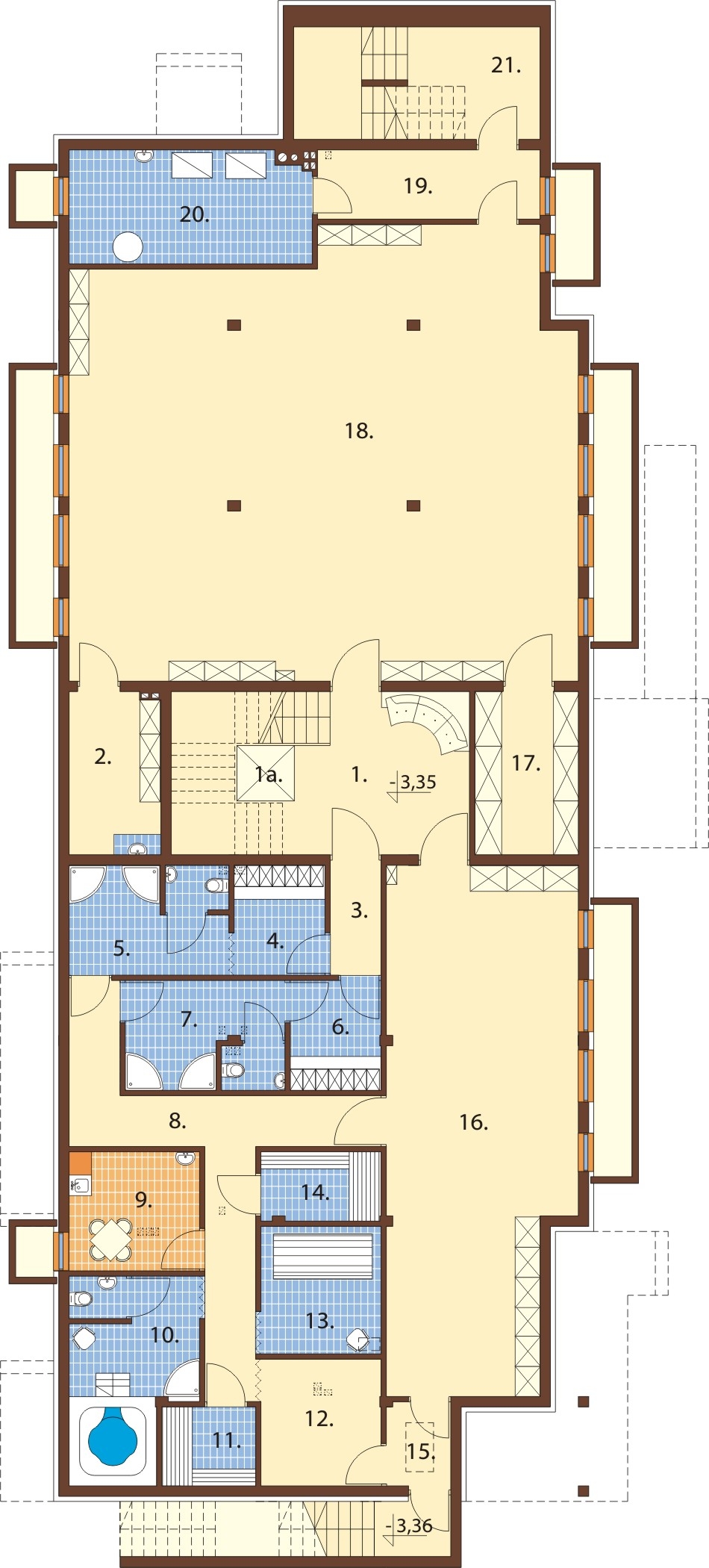

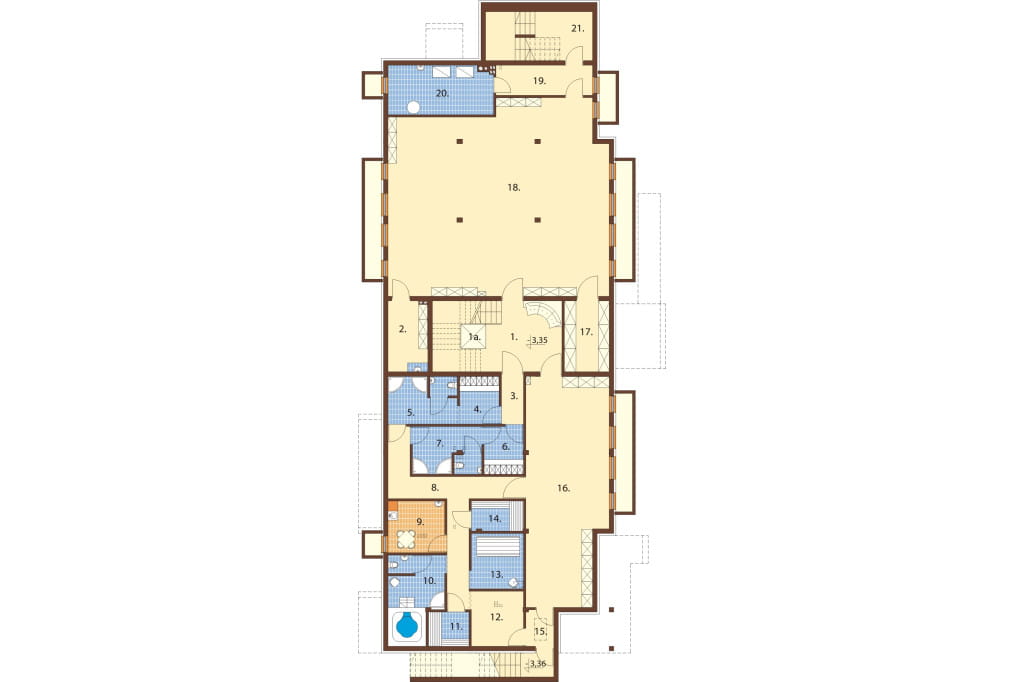

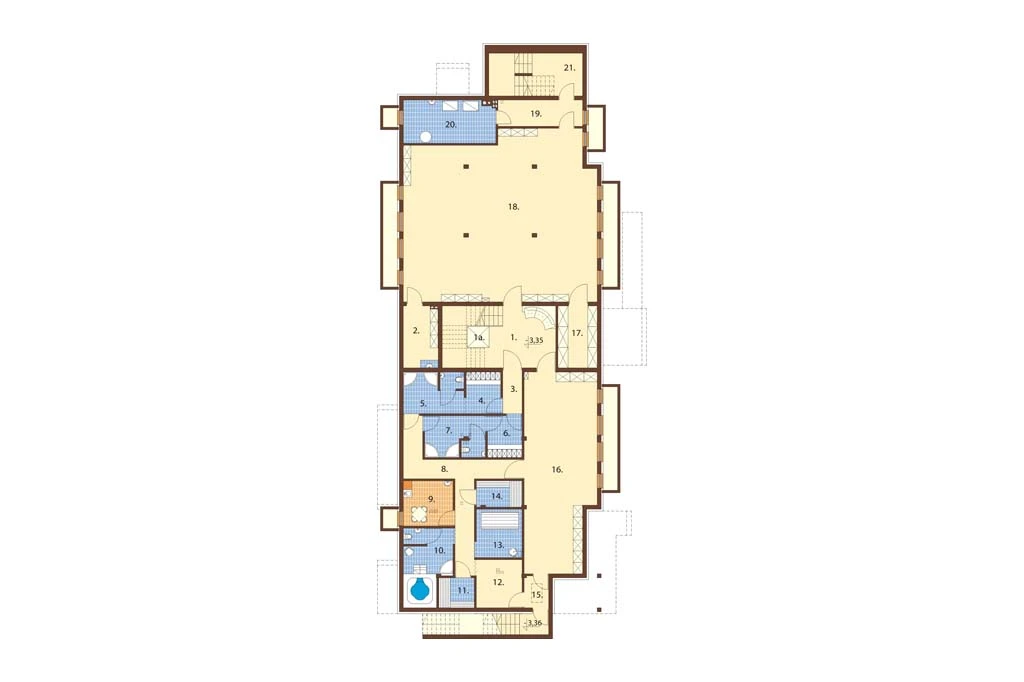

Rzut piwnicy
Piwnica: 358,9 m2
1. Hol + schody 27,0 m2
2. Pomieszczenie gospodarczo - porządkowe 8,2 m2
3. Korytarz 3,4 m2
4. Szatnia męska 5,5 m2
5. WC + natrysk 9,5 m2
6. Szatnia damska 5,5 m2
7. WC + natrysk 9,5 m2
8. Korytarz 19,1 m2
9. Pomieszczenie socjalne 8,6 m2
10. Pomieszczenie kąpieli wodnej 12,9 m2
11. Sauna 4,1 m2
12. Pomieszczenie gospodarcze 8,4 m2
13. Solarium 8,5 m2
14. Sauna 4,6 m2
15. Przedsionek 3,0 m2
16. Pomieszczenie wielofunkcyjne 52,5 m2
17. Pomieszczenie gospodarcze 9,4 m2
18. Magazyn techniczny 119,9 m2
19. Hol 8,9 m2
20. Kotłownia 15,0 m2
21. Klatka schodowa 15,4 m2
W części podpiwniczonej budynku zaplanowano strefę rekreacyjną i magazynową, doświetloną światłem naturalnym dzięki zaprojektowaniu specjalnych studzienek. Zorganizowano tu saunę, solarium, pomieszczenie wielofunkcyjne idealne pod organizację sali gier lub zabaw dla dzieci i inne pokoje, idealne do zaplanowania SPA. Część techniczna została oddzielona od strefy rekreacyjnej i umieszczono tu magazyn techniczny i kotłownię.

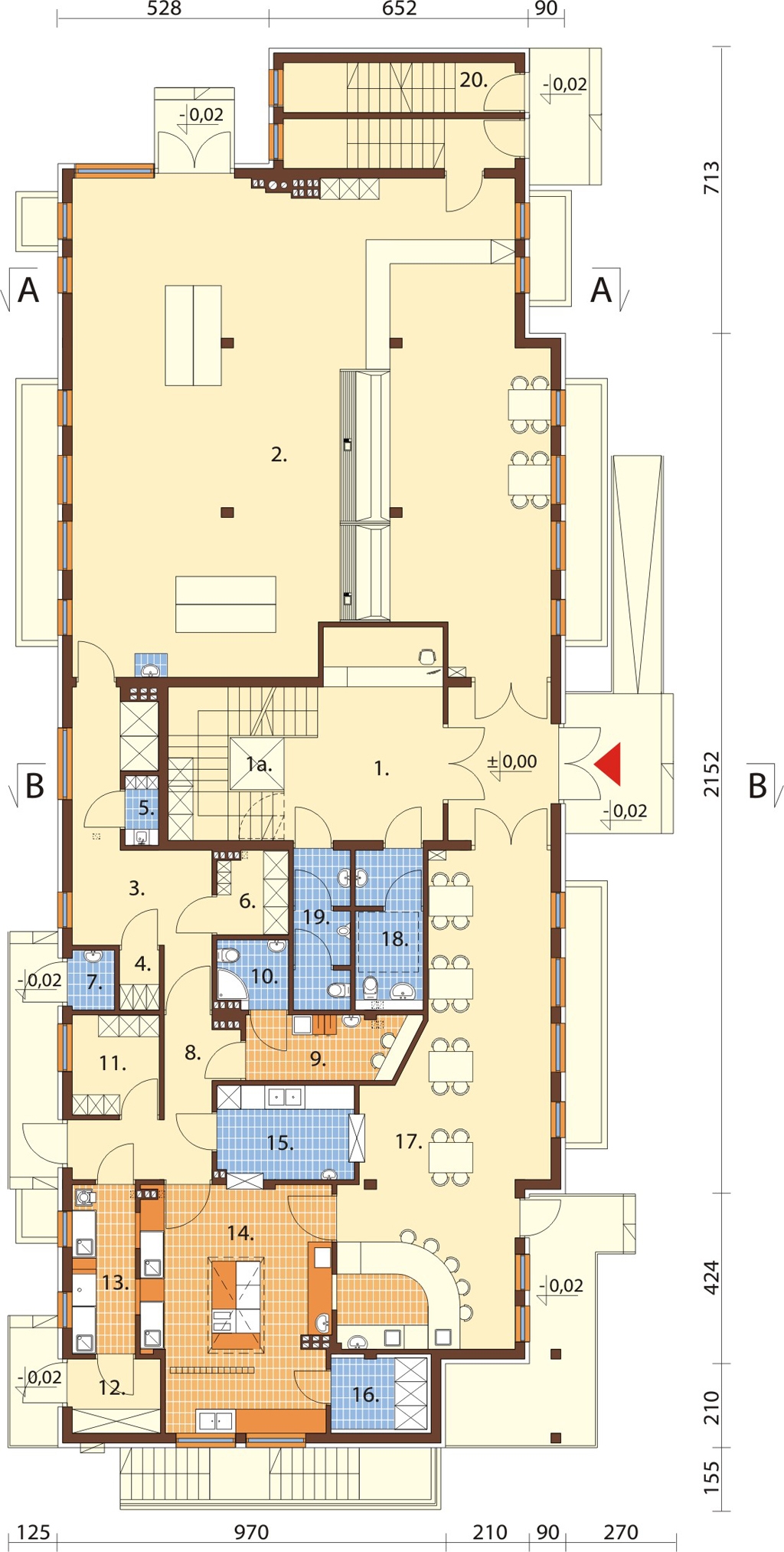

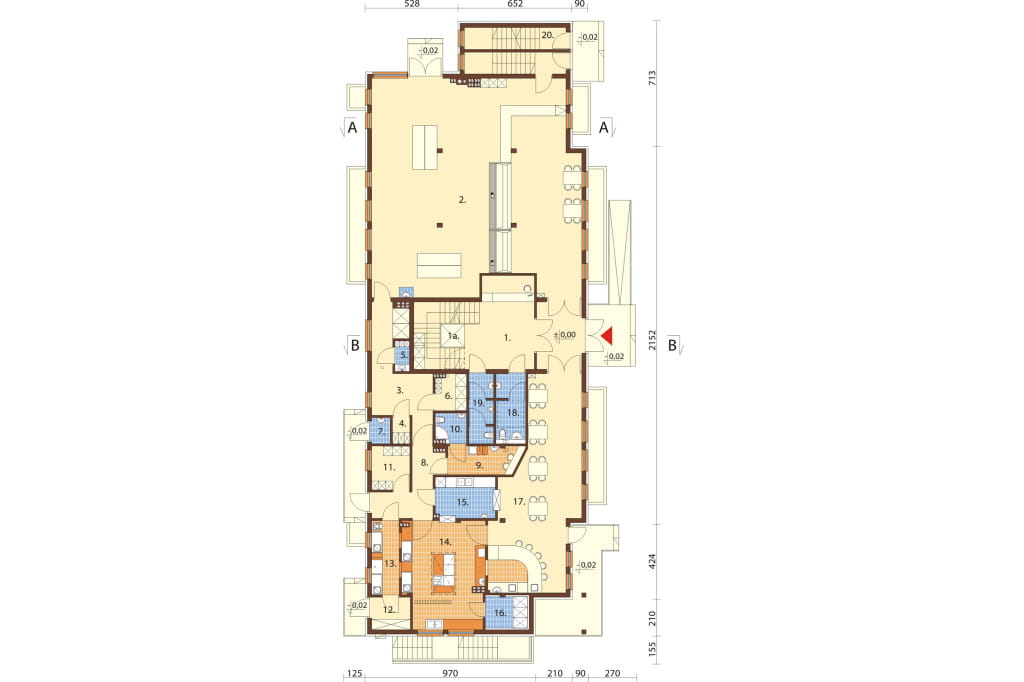

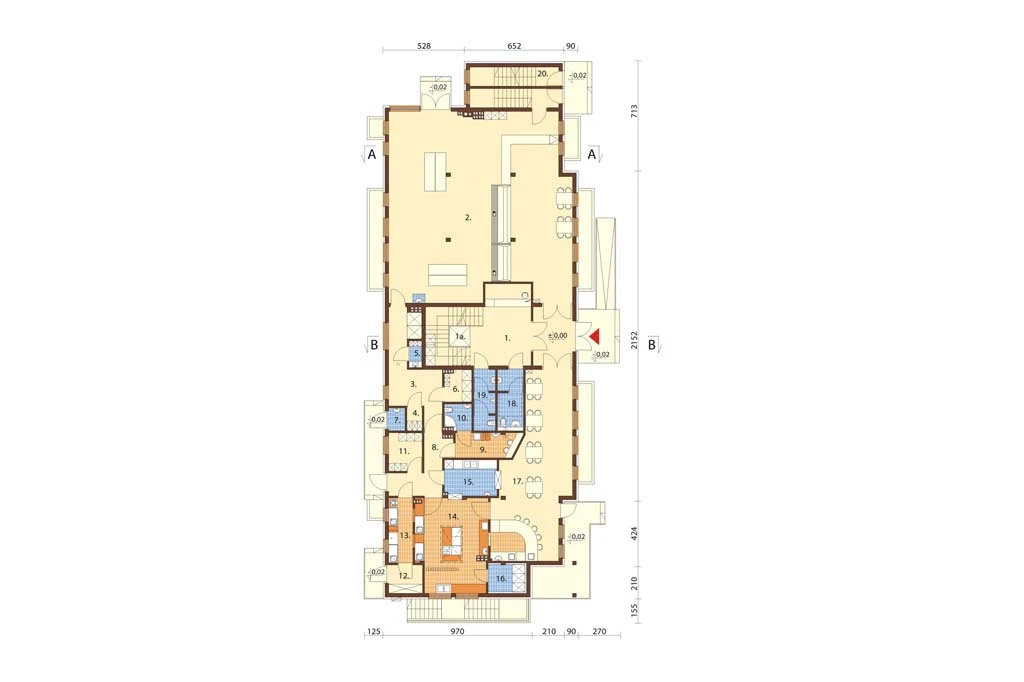

Rzut parteru
Parter: 359,22 m2
1. Wiatrołap + hol + komunikacja 36,7 m2
2. Pomieszczenie przyrządzania i dekoracji potraw 140,22 m2
3. Korytarz 26,4 m2
4. Magazyn artykułów suchych 1,5 m2
5. Pomieszczenie porządkowe 1,5 m2
6. Magazyn produktów suchych 3,6 m2
7. Pomieszczenie na odpadki 1,6 m2
8. Korytarz 8,9 m2
9. Pomieszczenie socjalne 6,6 m2
10. WC 3,0 m2
11. Chłodnia 5,5 m2
12. Magazyn owoców i warzyw 4,1 m2
13. Pomieszczenie obróbki wstępnej 6,7 m2
14. Kuchnia 27,9 m2
15. Zmywalnia 8,1 m2
16. Chłodnia 4,3 m2
17. Jadalnia 49,0 m2
18. WC damski + dla osób niepełnosprawnych 6,3 m2
19. WC męski 5,7 m2
20. Klatka schodowa 11,6 m2
Na parterze zaprojektowano strefę żywieniową. Znajduje się tu strefa restauracyjna i pomieszczenia wspomagające pracę tj. kuchnia, magazyny, węzły sanitarne. Dostęp do budynku został umożliwiony osobom niepełnosprawnym, co z pewnością podniesie prestiż obiektu.

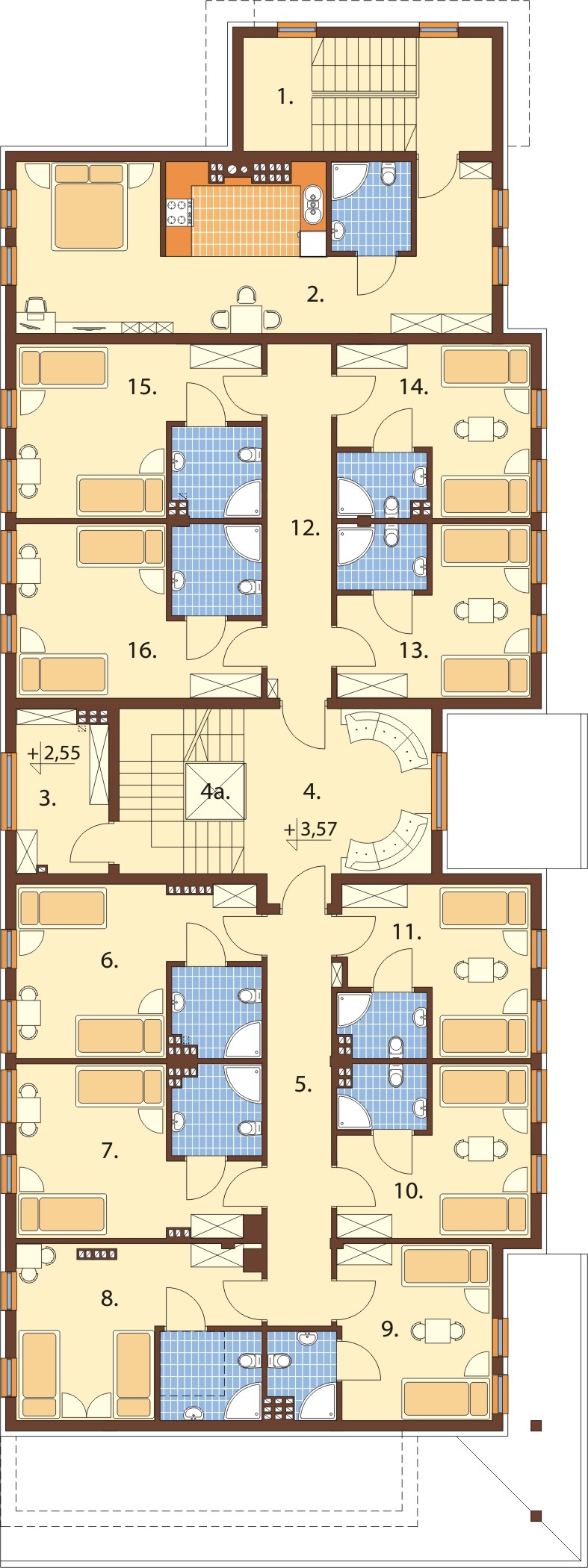

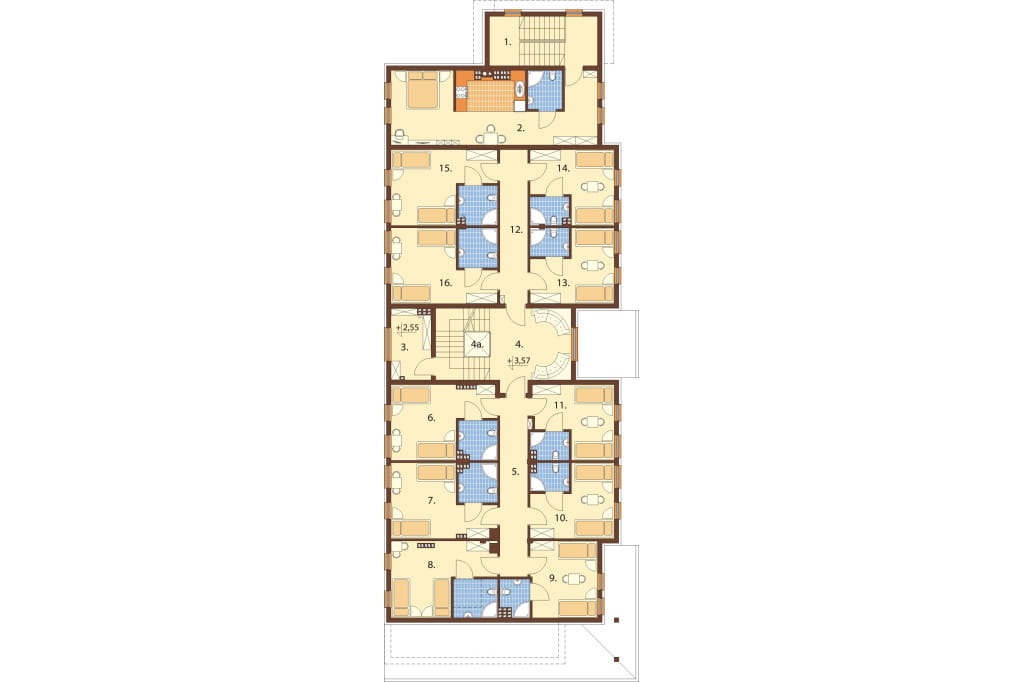

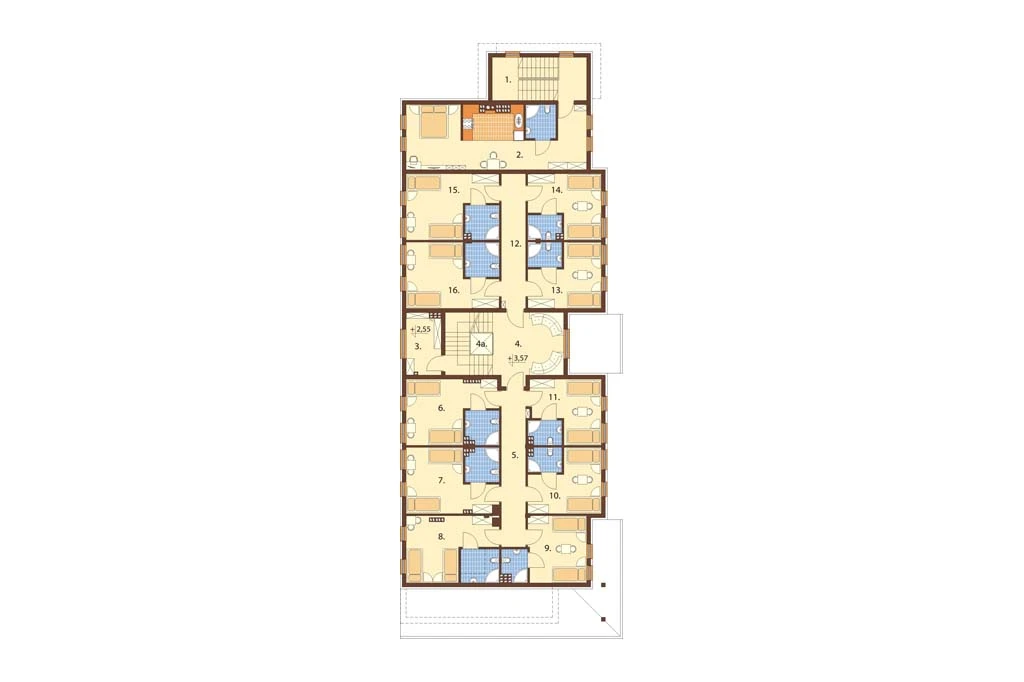

Rzut pierwszego piętra
I piętro: 312,3 m2
1. Klatka schodowa 11,6 m2
2. Apartament mieszkalny dla kierownika 43,3 m2
3. Magazyn i pomieszczenie porządkowe 8,0 m2
4. Komunikacja 24,4 m2
5. Korytarz 14,4 m2
6. Pokój z łazienką 22,3 m2
7. Pokój z łazienką 22,0 m2
8. Pokój dla osoby niepełnosprawnej 21,9 m2
9. Pokój z łazienką 17,6 m2
10. Pokój z łazienką 17,6 m2
11. Pokój z łazienką 16,6 m2
12. Korytarz 12,4 m2
13. Pokój z łazienką 17,7 m2
14. Pokój z łazienką 17,7 m2
15. Pokój z łazienką 22,4 m2
16. Pokój z łazienką 22,4 m2
Na pierwszym piętrze zaplanowano typową strefę wypoczynkową. Znajdują się tu pokoje dwuosobowe z prywatnymi łazienkami oraz apartament mieszkalny kierownika hotelu, wyodrębniony od pozostałej części z dostępem poprzez osobną klatkę schodową.

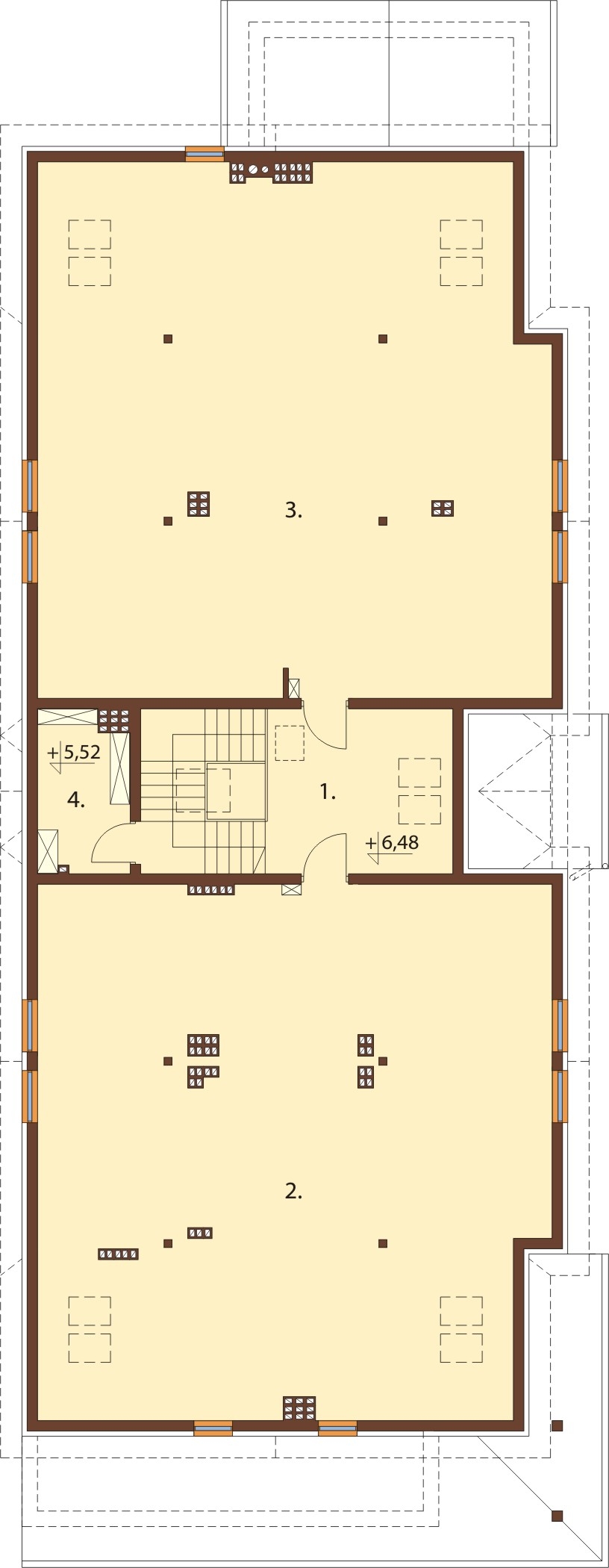

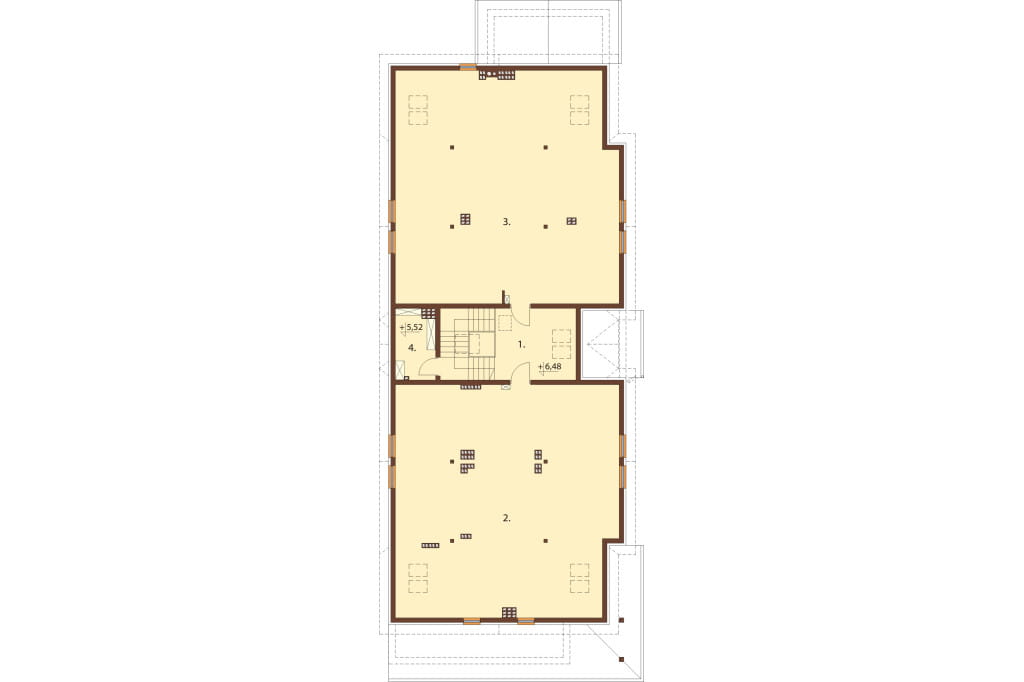

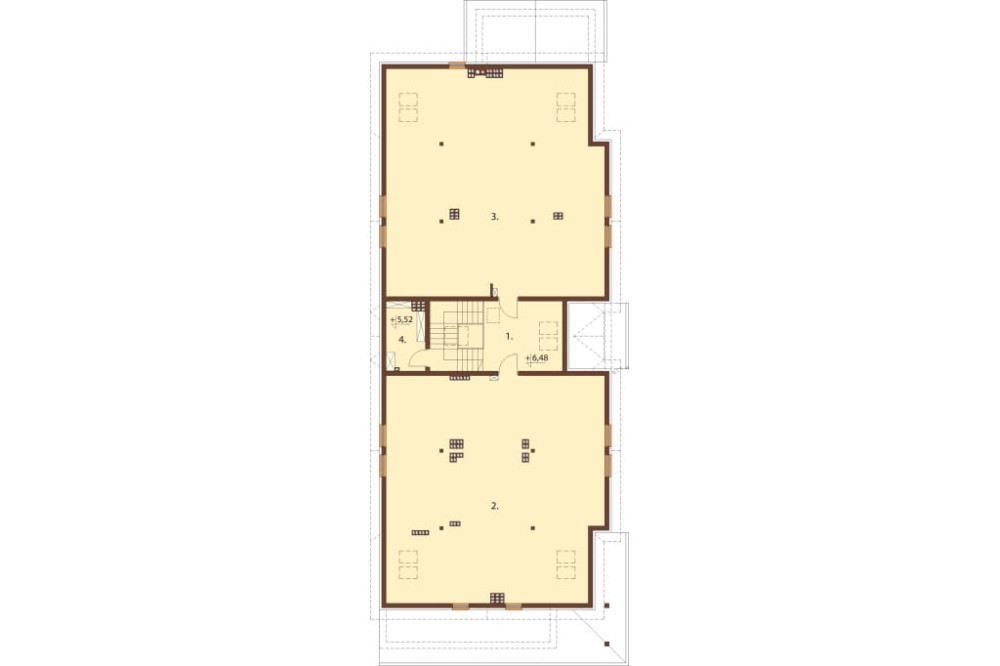

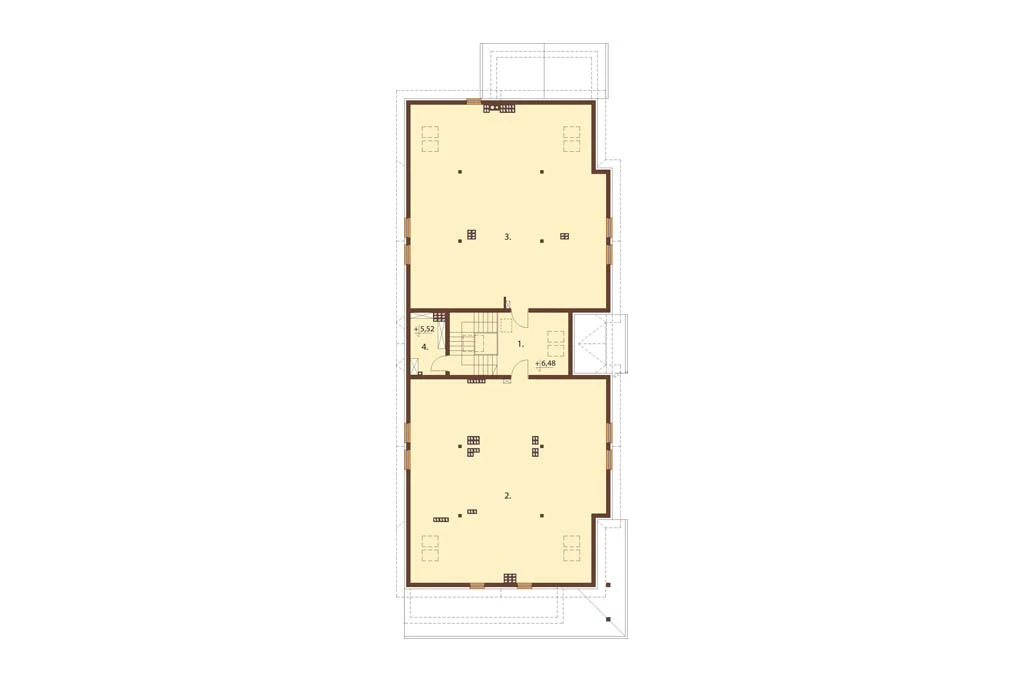

Rzut poddasza
Poddasze: 273,8 m2
1. Klatka schodowa 22,8 m2
2. Suszarnia 121,5 m2
3. Suszarnia 121,5 m2
4. Schowek 8,0 m2
Na poddaszu zaplanowano dwie przestronne suszarnie oraz schowek. Przestrzeń techniczna została wyodrębniona od węzła komunikacyjnego, co poprawi organizację pracy.

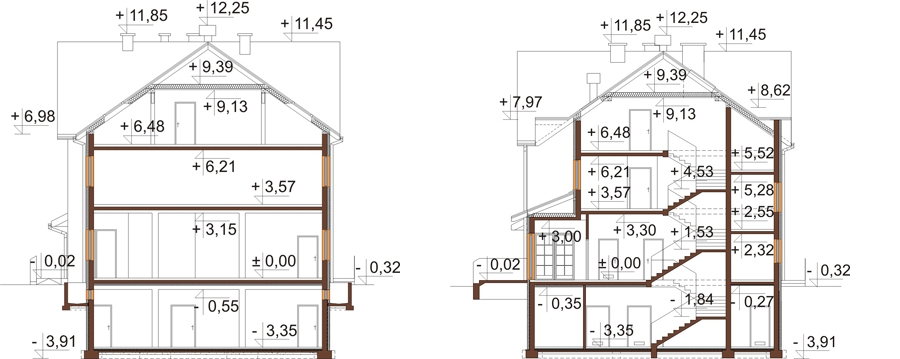

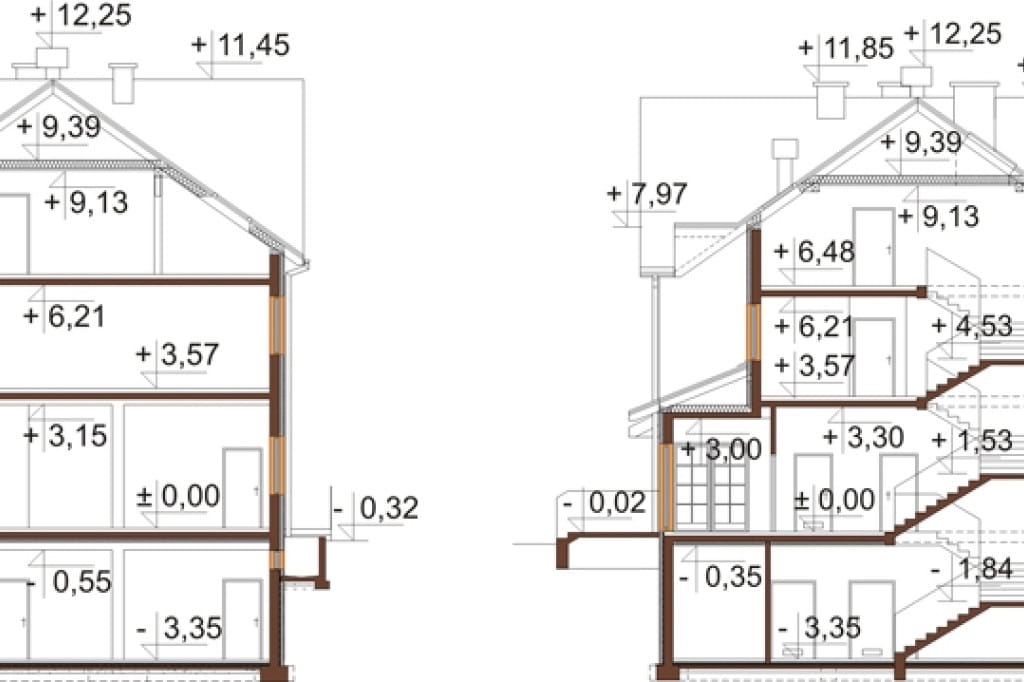

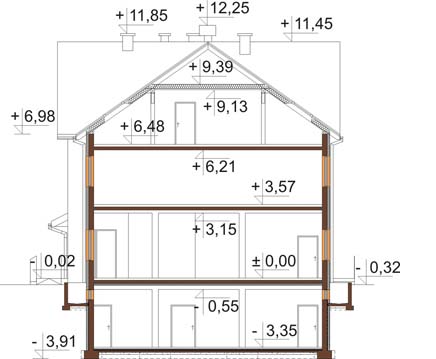

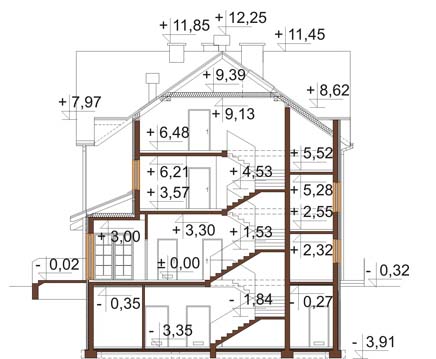

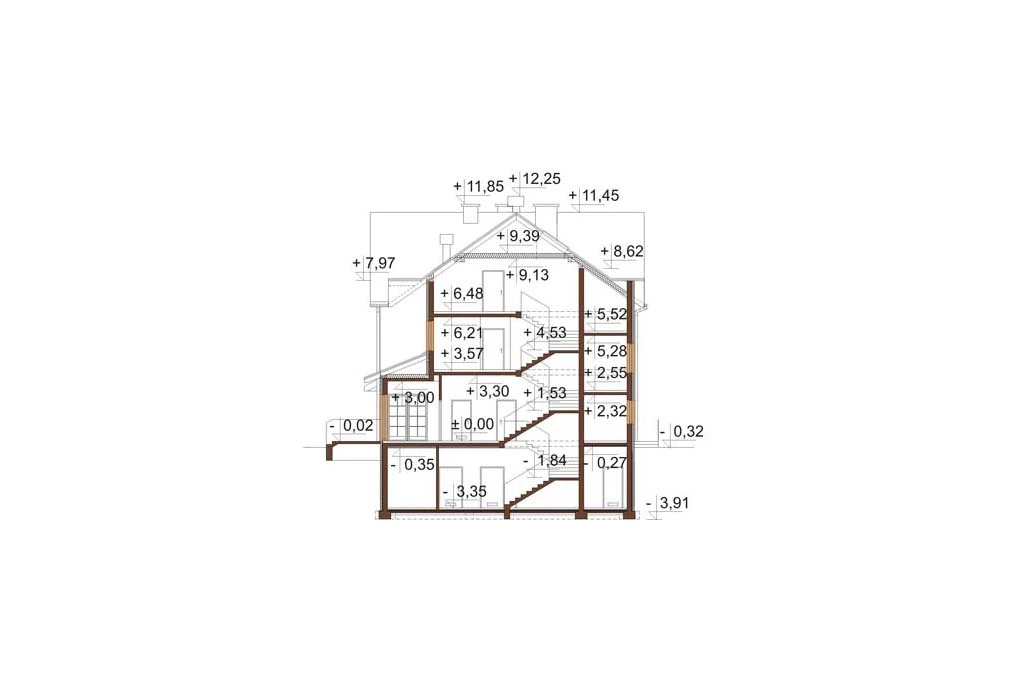

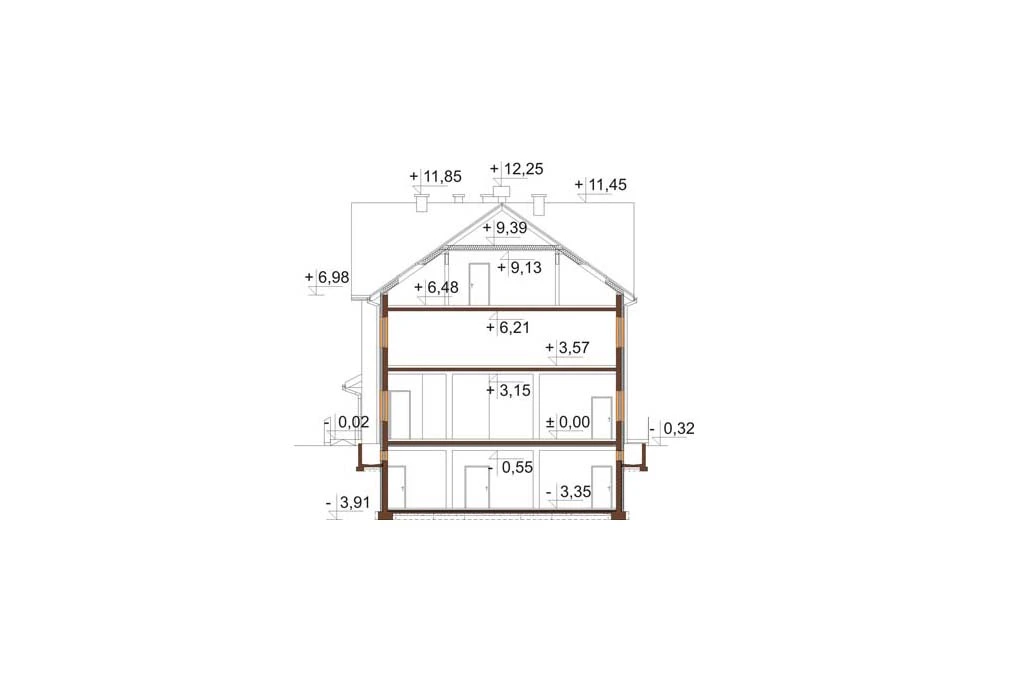

Przekrój
Budynek jest bardzo ustawny, a jego duża powierzchnia zabudowy pozwoli na zapewnienie w nim wielu funkcji, które z pewnością spełnią potrzeby wszystkich gości. Styl obiektu doskonale wpisze się w tereny górskie.

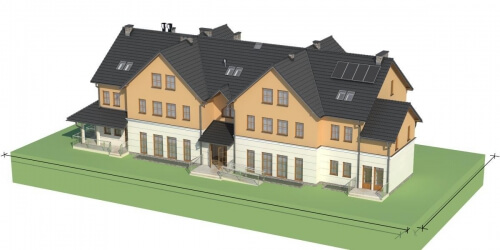

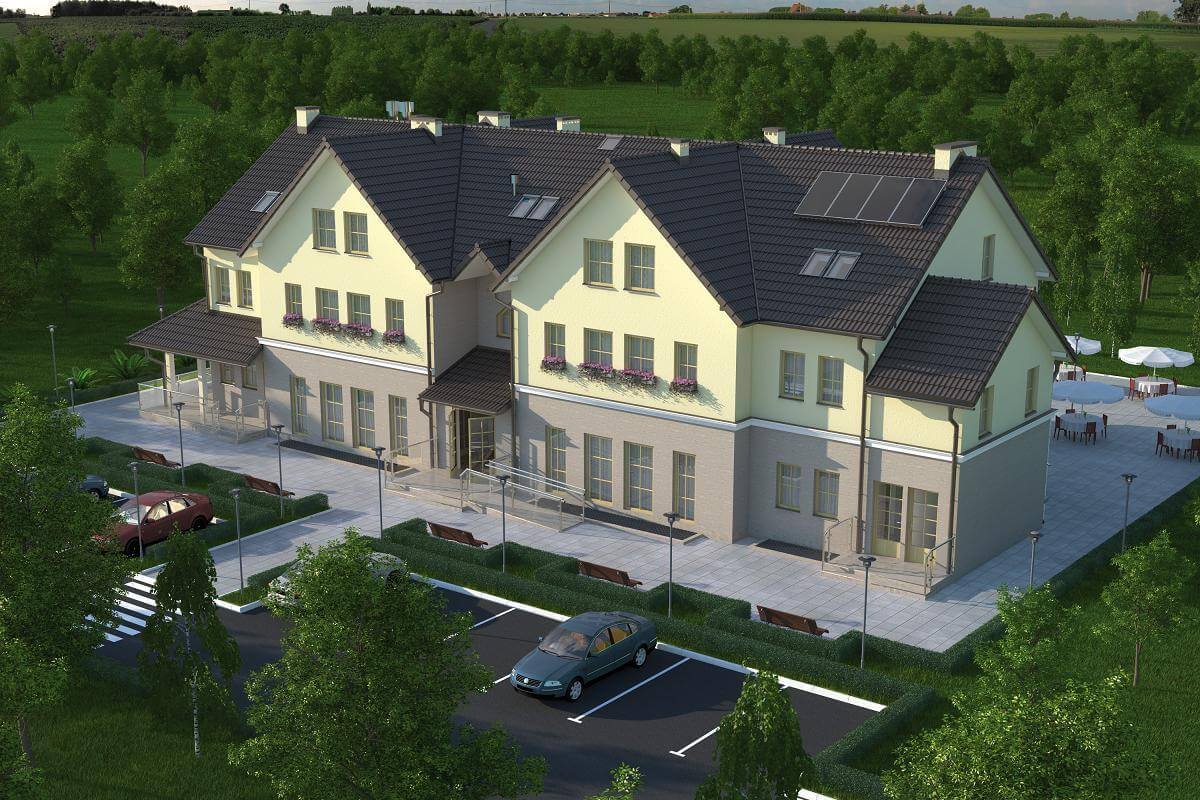

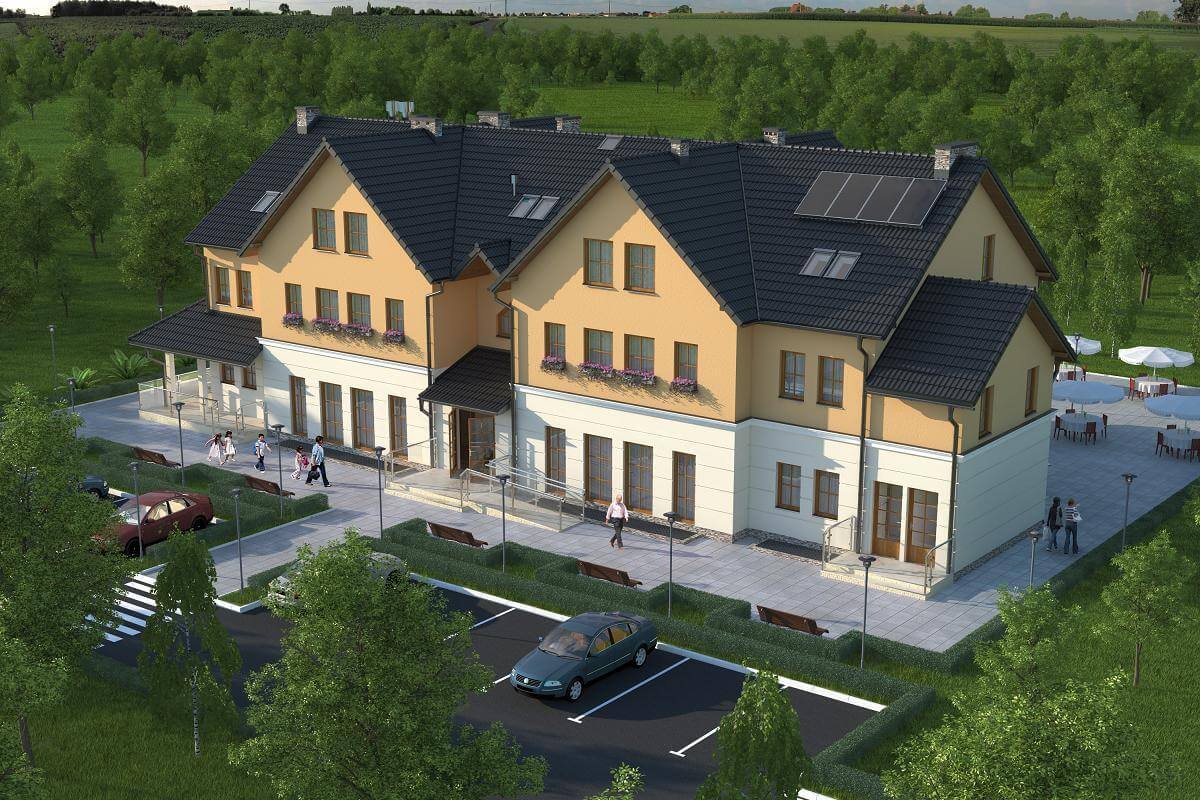

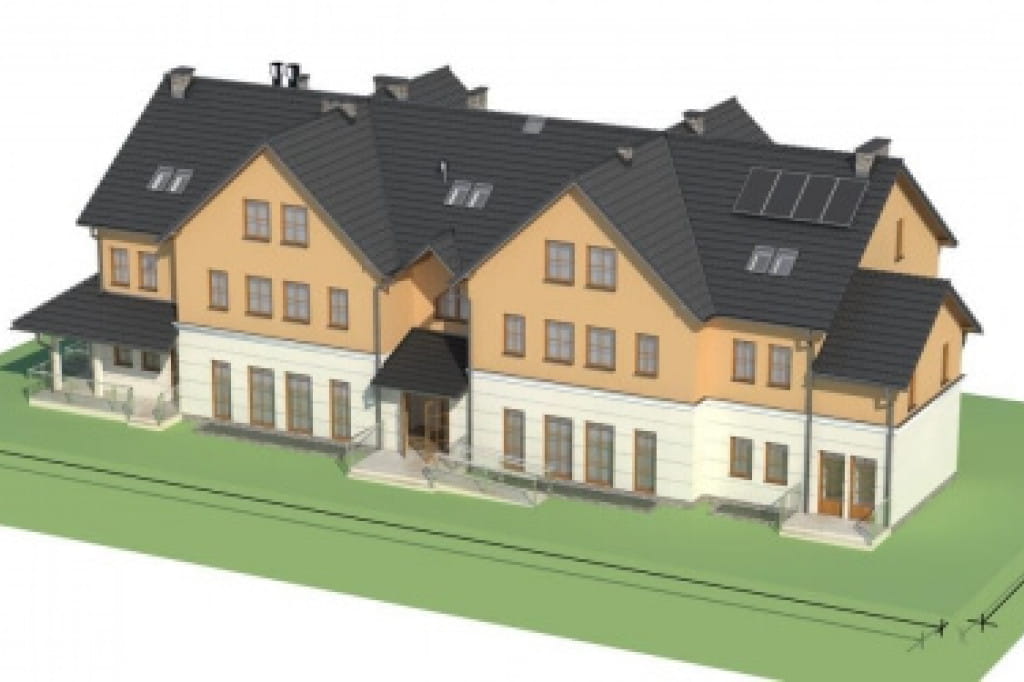

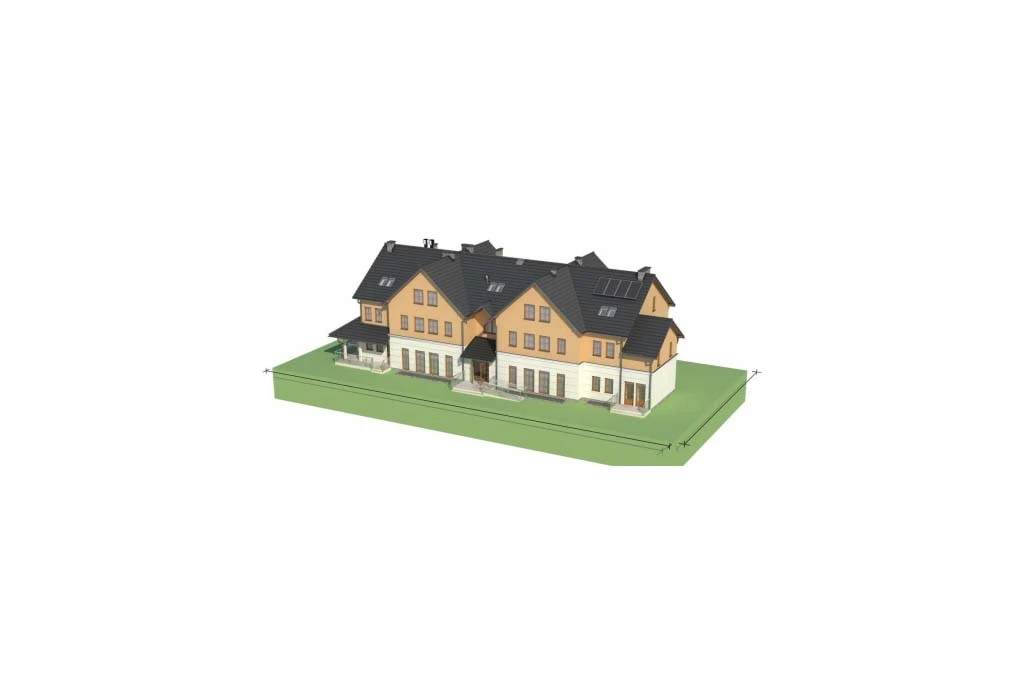

Model
Bryła budynku nie należy do form rozbudowanych, dzięki czemu jest bardzo zgrabna. Do ciekawych rozwiązań należy połać dachu utworzona z przenikających się prostopadłych połaci, co czyni obiekt bardziej dynamicznym i ciekawszym. Budynek jest wydłużony, co umożliwi lepszą organizację przestrzeni zewnętrznej oraz wpisze się w węższe działki.

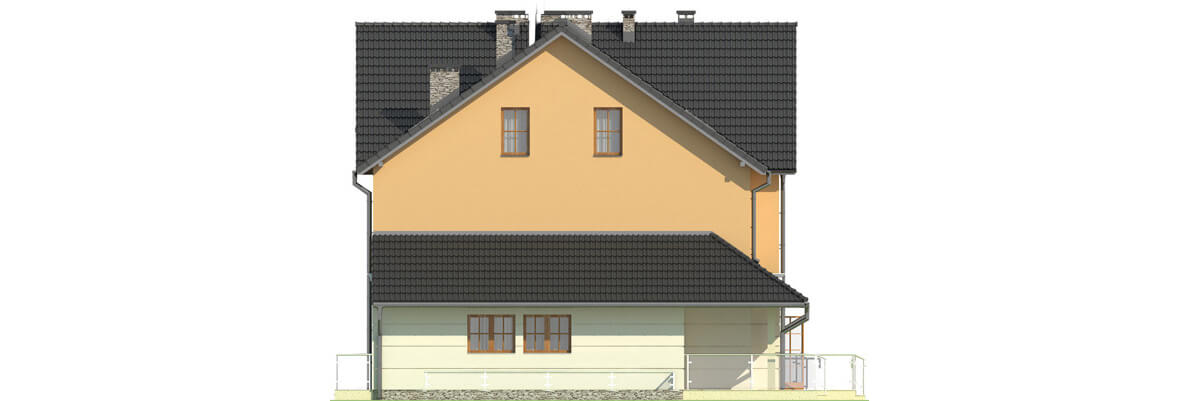

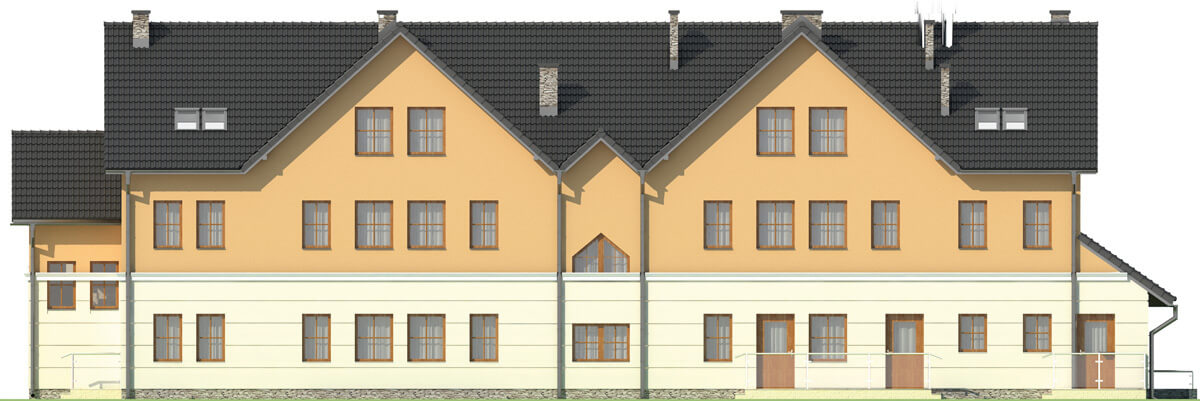

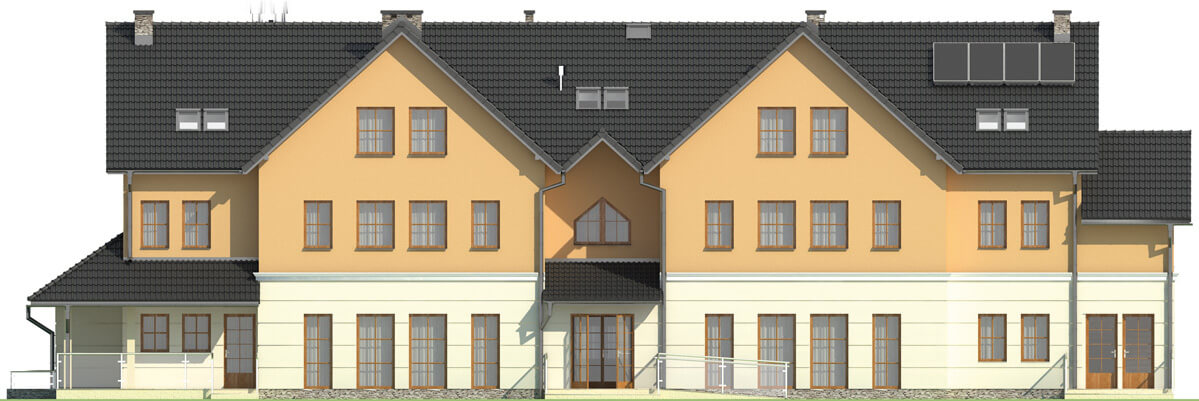

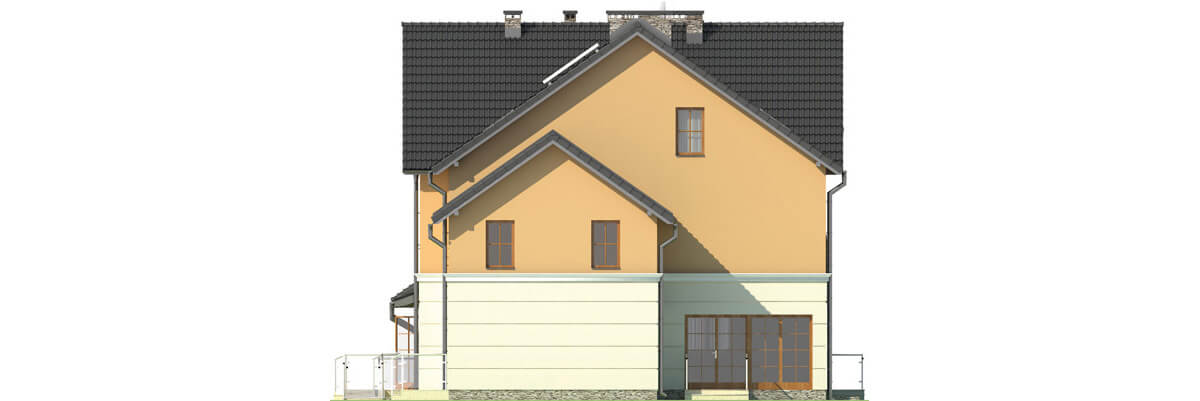

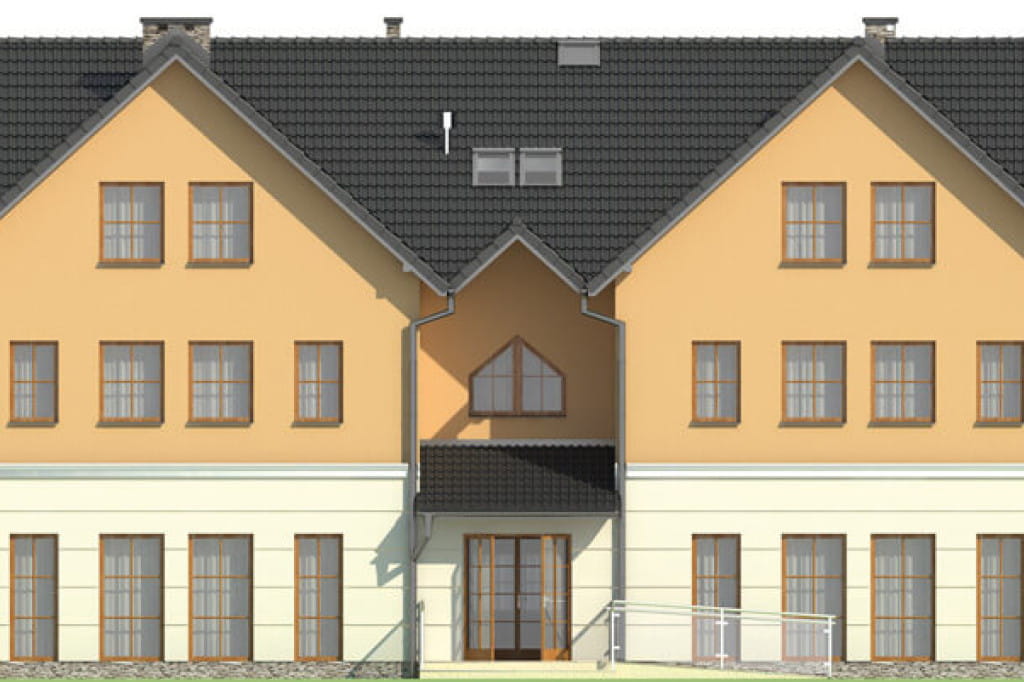

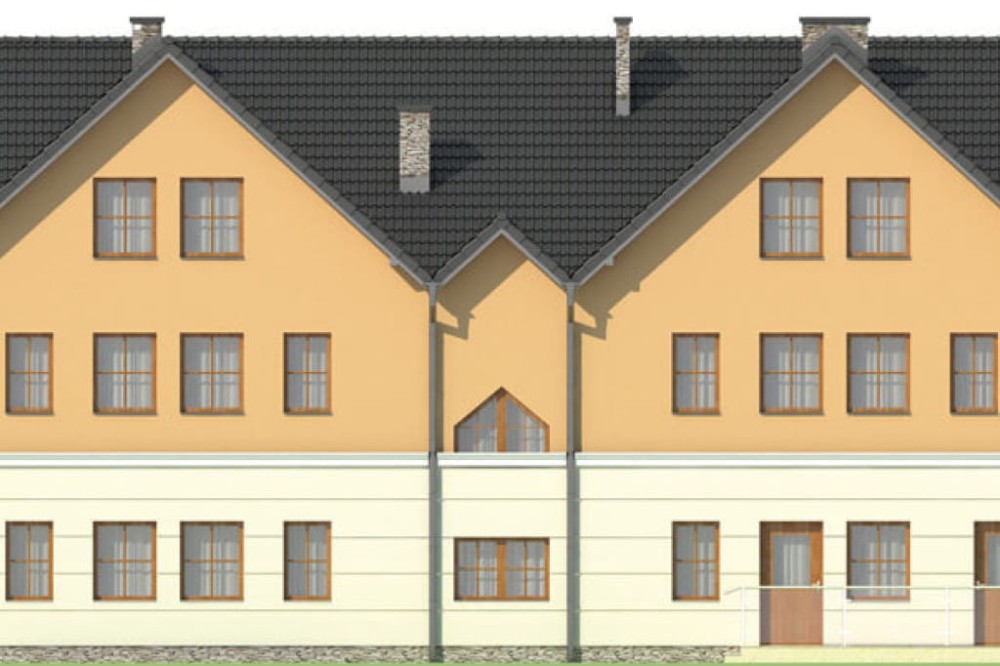

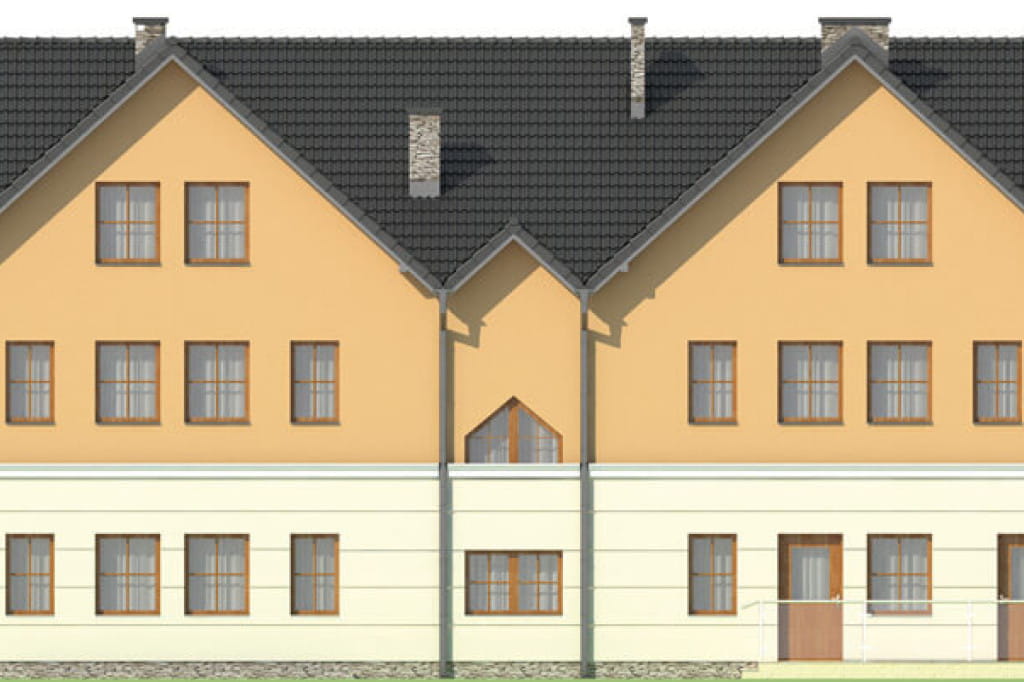

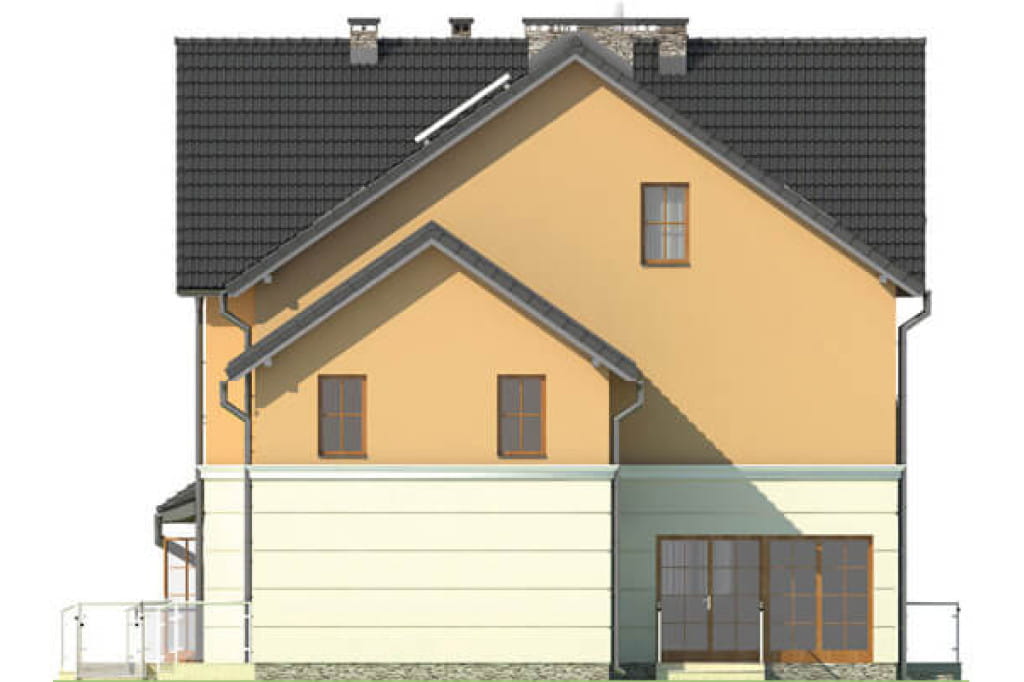

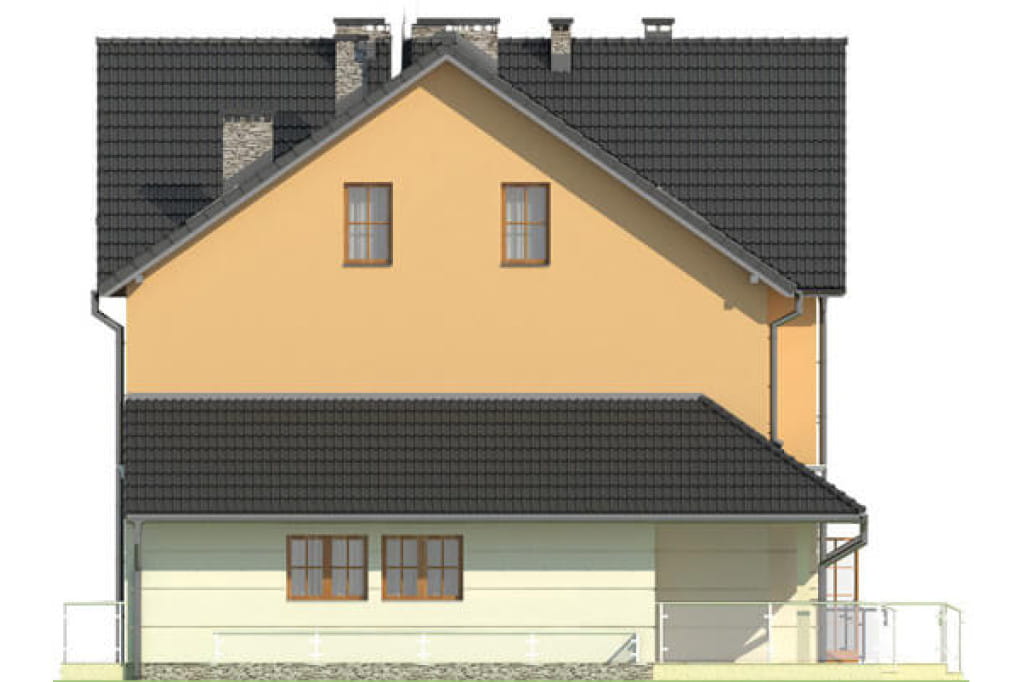

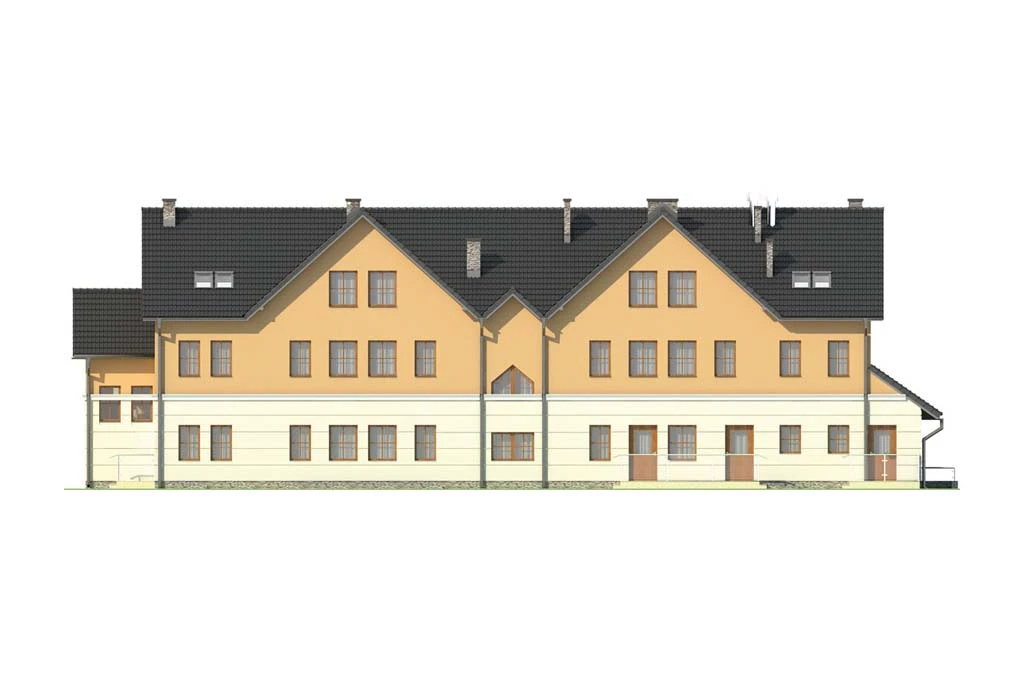

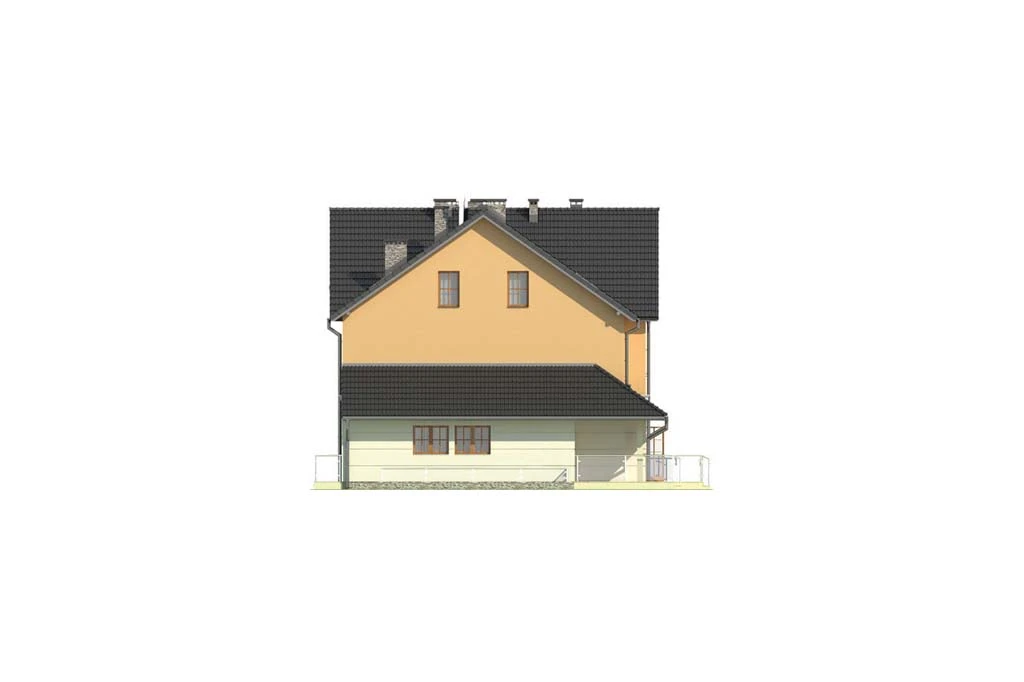

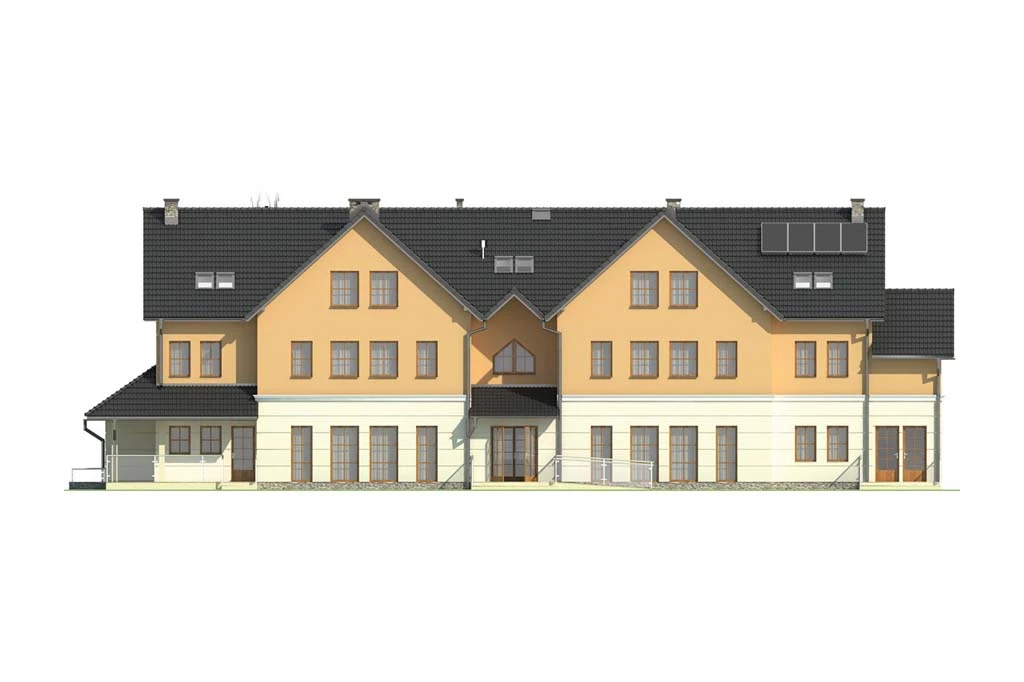

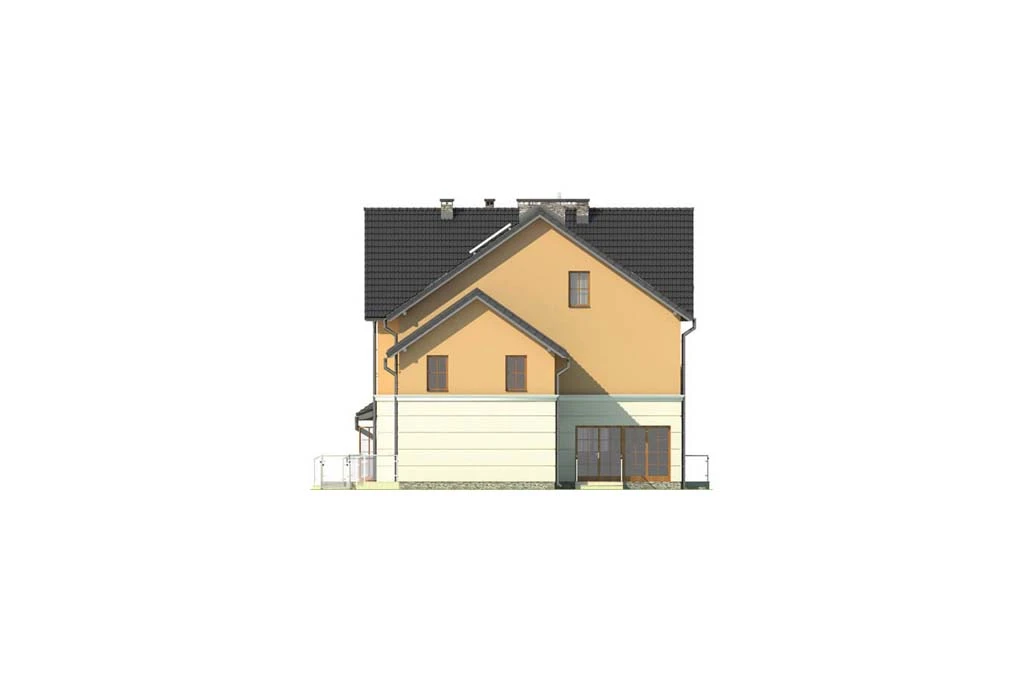

Elewacje
Informacje podstawowe
Technologia: tradycyjna
Materiały ścian zewnętrznych: pustak SUPOREX 24 cm, styropian 12 cm, tynk zewnętrzny
Stropy: żelbetowe
Kąt nachylenia dachu: 35°, 42°
Program:
Piwnica: 3 pomieszczenia gospodarcze, pomieszczenie socjalne, pomieszczenie kąpieli wodnej, 2 sauny, solarium, szatnia damska, szatnia męska, magazyn techniczny, kotłownia, komunikacja.
Parter: zaplecze kuchenne, pomieszczenie socjalne, jadalnia, WC damskie, WC męskie, komunikacja.
I piętro: apartament mieszkalny dla kierownika, magazyn i pomieszczenie porządkowe, 1 pokój dla osoby niepełnosprawnej, 9 pokoi z łazienką, komunikacja.
Poddasze: 2 suszarnie, schowek, komunikacja.
Koszty budowy sprawdź >>
Architekt: Ewa Ferfecka-Homola, Jaromir Mruk, Dawid Skowron
Projekt ten został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
Zawartość projektu sprawdź szczegóły >>
Łączna zawartość obu projektów architektoniczno - budowlanego oraz projektu technicznego, które można zamówić razem lub osobno:
- projekt architektoniczny budowlany
- projekt konstrukcyjny budowlany
- projekt budowlany wewnętrznych instalacji sanitarnych (c.o, wod-kan, gaz, wentylacja mechaniczna)
- projekt budowlany wewnętrznej instalacji elektrycznej oraz instalacji odgromowej (w tym m.in: p.poż. wyłączniki prądu, oświetlenie ewakuacyjne)
- opinia p.poż odnośnie rozwiązań wewnątrz budynku
- zestawienie materiałów budowlanych
- zgoda na zmiany w projekcie
Parametry projektu
Ogólne kategorie, do których należy ten projekt
- Powierzchnia użytkowa (m²) 1000 - 2000
- Powierzchnia zabudowy (m²) 500 - 1000
- Kąt nachylenia dachu (°) 30 - 35
- Szerokość działki/krótszy bok (m) 20 - 25
- Długość działki/dłuższy bok (m) 40 - 50
- Wysokość budynku (m) 10 - 12
Podstawowe parametry projektu
- Powierzchnia użytkowa (m²) 1304.22
- Powierzchnia zabudowy (m²) 512.80
- Szerokość budynku/krótszy bok (m) 12.7
- Długość budynku/dłuższy bok (m) 34.99
- Wysokość budynku (m) 11.77
- Szerokość działki/krótszy bok (m) 20.90
- Długość działki/dłuższy bok (m) 42,99
- Kąt nachylenia dachu (°) 35°, 42°
- Rodzaj dachu dwuspadowy
- Piwnica podpiwniczony
- Garaż bez garażu
- Poddasze poddasze użytkowe
- Liczba sypialni na parterze 0
Uzupełniające parametry projektu
- Rodzaj technologii* tradycyjna
- Fundamenty ława fundamentowa
- Strop w budynku* żelbetowy
- Układ dachu kalenicowy
- Kubatura (m³) 4690.00
- Liczba kondygnacji 4
- Wentylacja* grawitacyjna
- Liczba pomieszczeń 71
- Liczba wszystkich pokoi 11-15
- Liczba łazienek (bez WC) 11 - 15
Dodatkowe parametry projektu
- Winda w budynku tak
- Przystosowany dla osób niepełnosprawnych tak
- Garaż podziemny nie
- Pomieszczenie socjalne tak
* gwiazdką są oznaczone w parametrach projektu zmiany nieistotne, które nie wymagają przeprojektowania do pozwolenia zamiennego. Do każdego projektu dołączamy bezpłatną zgodę na wprowadzanie zarówno zmian istotnych jak i nieistotnych.
Projekty domów można również przeglądać analizując zestawienia rzutów parterów kliknij tutaj >>
Darmowe dodatki do projektu
- 10 stylowych projektów ogrodzeń
- 10 projektów śmietników
- 5 projektów grilli z funkcją rusztu, kominka i wędzarni
- 6 projektów oczek wodnych
- 6 projektów altan
- 4 projekty huśtawek ogrodowych
- 4 projekty bud dla psów
- 4 projekty szamb o poj. 21,6 m3 / 14,6 m3 / 10 m3 i 6,4 m3
- 2 projekty przydomowej oczyszczalni ścieków. Jeden dla rodziny do 4 osób, drugi dla rodziny do 6 osób
- projekt przydomowej elektrowni wiatrowej
- schemat instalacji fotowoltaicznej
- projekty budek lęgowych dla kilkudziesięciu gatunków ptaków
- zgoda na wszelkie zmiany i adaptacje
