Budynek usługowy, apteka
Kod: LK-32
 |
W podanej cenie oferujemy 3 kopie projektu architektoniczno-budowlanego potrzebnego do uzyskania pozwolenia na budowę oraz 3 kopie projektu technicznego niezbędnego do prowadzenia budowy sprawdź >> |
 |
Parametry projektu zobacz >> |
 |
Projekt wysyłamy w terminie 14 dni roboczych od daty złożenia zamówienia |
 |
Istnieje również możliwość zakupu wersji elektronicznej (w formacie dwg) projektu architektoniczno - budowlanego skontaktuj się >> |
 |
Odbicie lustrzane projektu zobacz >> |
 |
Koszty budowy zobacz >> |
 |
Forum dotyczące tego projektu zobacz >> |
 |
Zmiany istotne i nieistotne, które możesz wprowadzić w tym projekcie sprawdź >> |
 |
Adaptacja i pozwolenie na budowę zobacz >> |
 |
Jeśli masz pytanie |

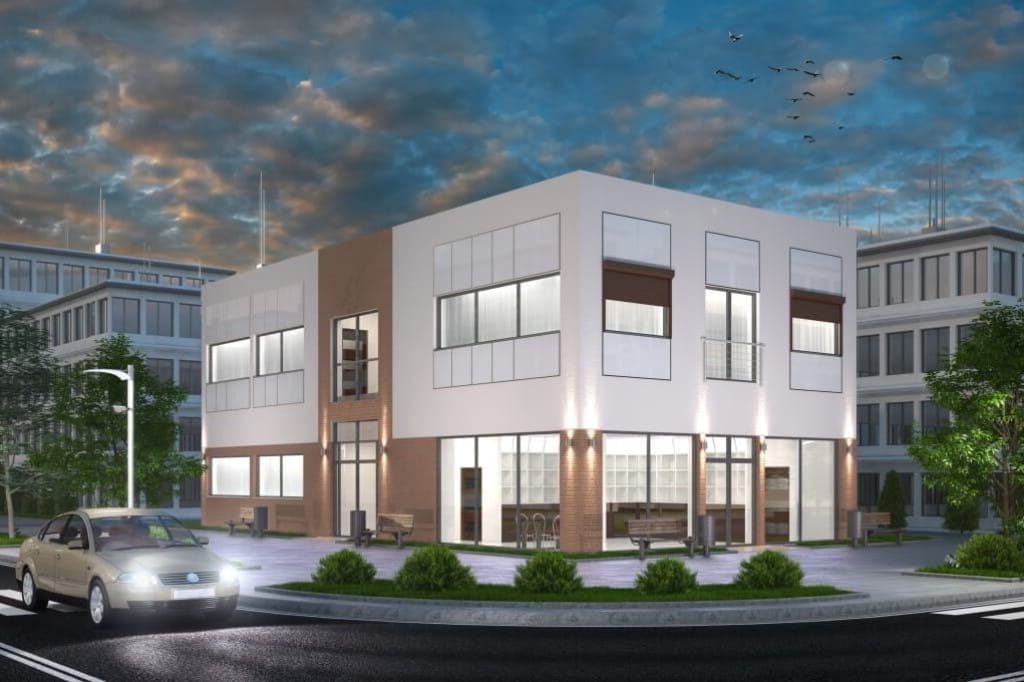

Prezentacja projektu
Opis projektu
Powierzchnia użytkowa: 336,20 m2. Budynek piętrowy, bez podpiwniczenia i bez garażu.
Budynek komercyjny o nowoczesnym charakterze nawiązującym do najbardziej nowatorskich trendów w światowej architekturze. Forma należy do opartych na bryłach elementarnych - w tym wypadku prostopadłościanie. Przekrycie obiektu stropodachem dodatkowo wpisuje go w nowoczesne założenia architektoniczne. Konstrukcja budynku została przemyślana w taki sposób, aby na parterze można było wydzielić strefę przeznaczoną pod poszczególne pomieszczenia, zaś na piętrze zorganizować obszerną, biurową halę otwartą. Projekt doskonale nadaje się do budowy w terenach miejskich, gdzie albo wpisze się w otoczenie innych obiektów modernistycznych, albo będzie stanowił ciekawą ozdobę całej okolicy.

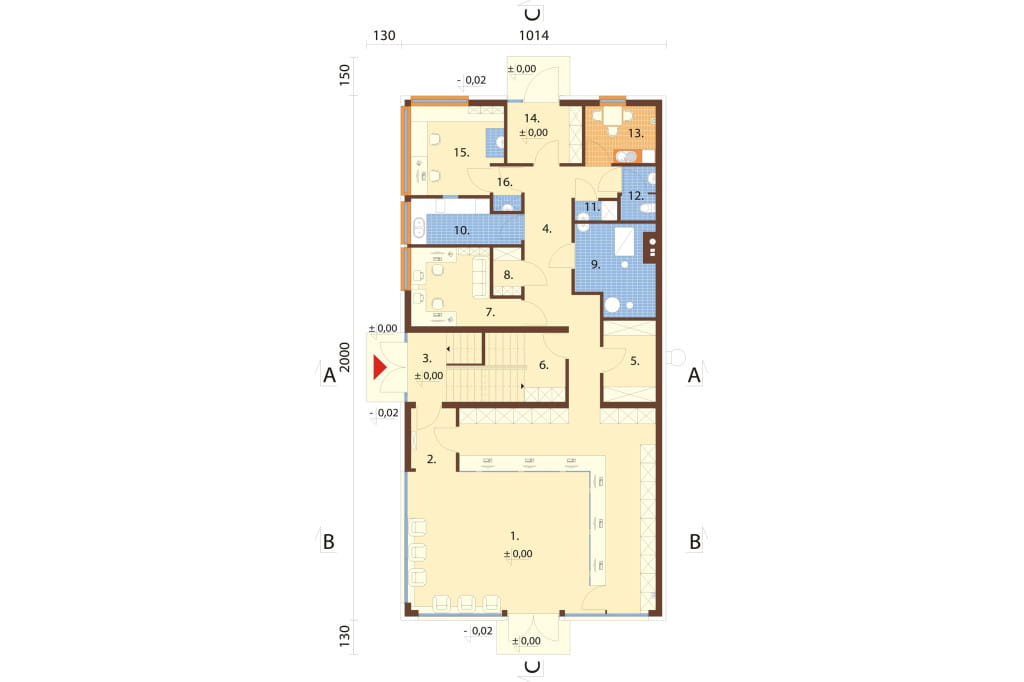

Rzut parteru
Parter (apteka): 174,40 m2
1. Sala ekspedycyjna 67,13 m2
2. Przedsionek 4,04 m2
3. Komunikacja + schody 17,31 m2
4. Korytarz 17,36 m2
5. Magazyn leków 6,08 m2
6. Magazyn leków 5,82 m2
7. Pom. administracyjno-szkoleniowe 10,15 m2
8. Archiwum 1,89 m2
9. Kotłownia 9,22 m2
10. Zmywalnia 6,49 m2
11. Pomieszczenie na środki czystości 1,47 m2
12. Wc 2,63 m2
13. Pomieszczenie socjalne 5,74 m2
14. Komora przyjęć + szatnia 6,08 m2
15. Receptura 11,24 m2
16. Śluza 1,75 m2
Parter należy do przestrzeni wielofunkcyjnych. Udało się tu zaplanować pomieszczenia biurowe, socjalne, usługowe oraz komunikacyjne. Główne wejście otwiera się zarówno na klatkę schodową prowadzącą na piętro, jak i aptekę znajdującą się po prawej stronie od wejścia. Ponadto zorganizowano tu: magazyny, pomieszczenia biurowe i techniczne, kotłownię oraz zaplecze socjalne.

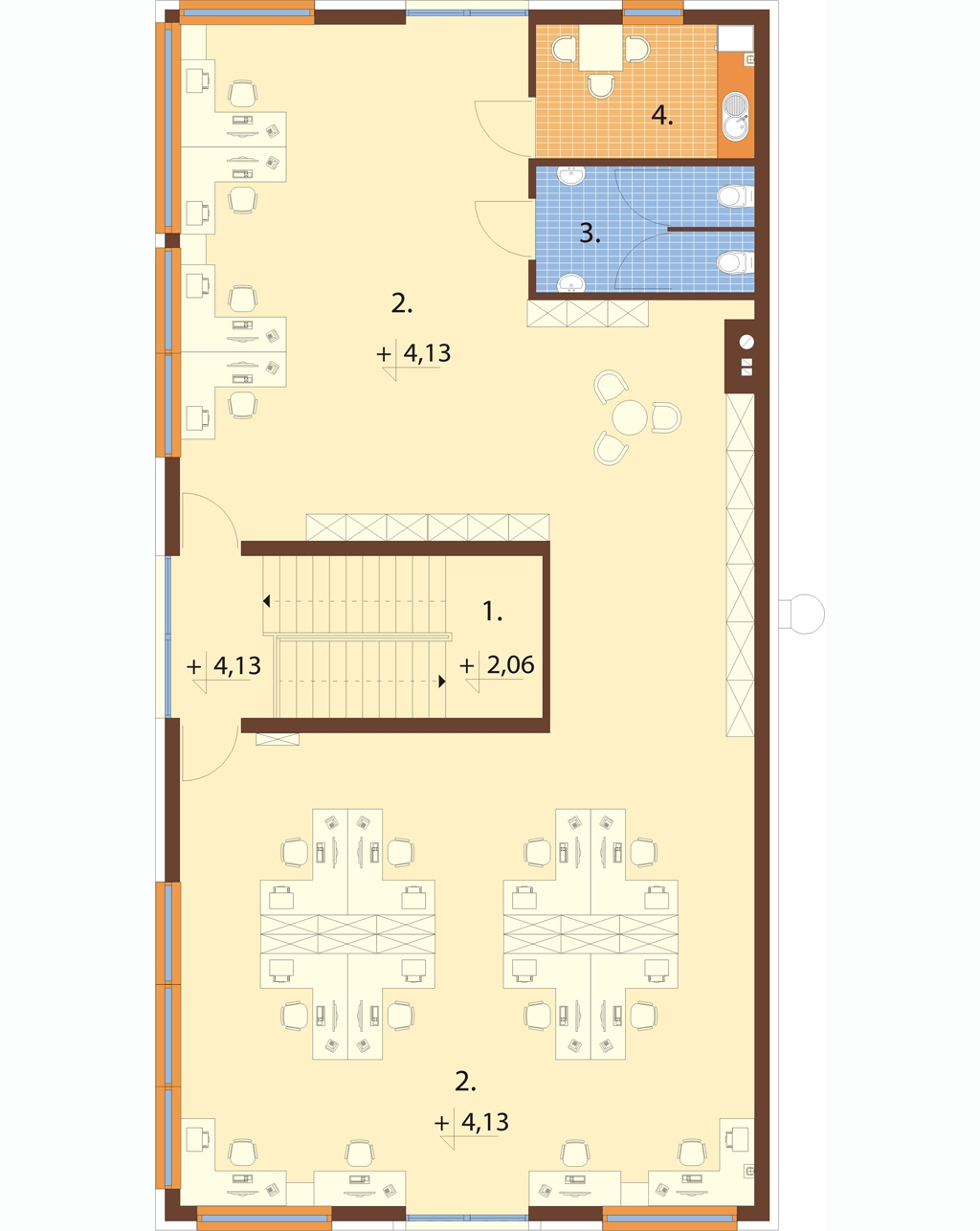

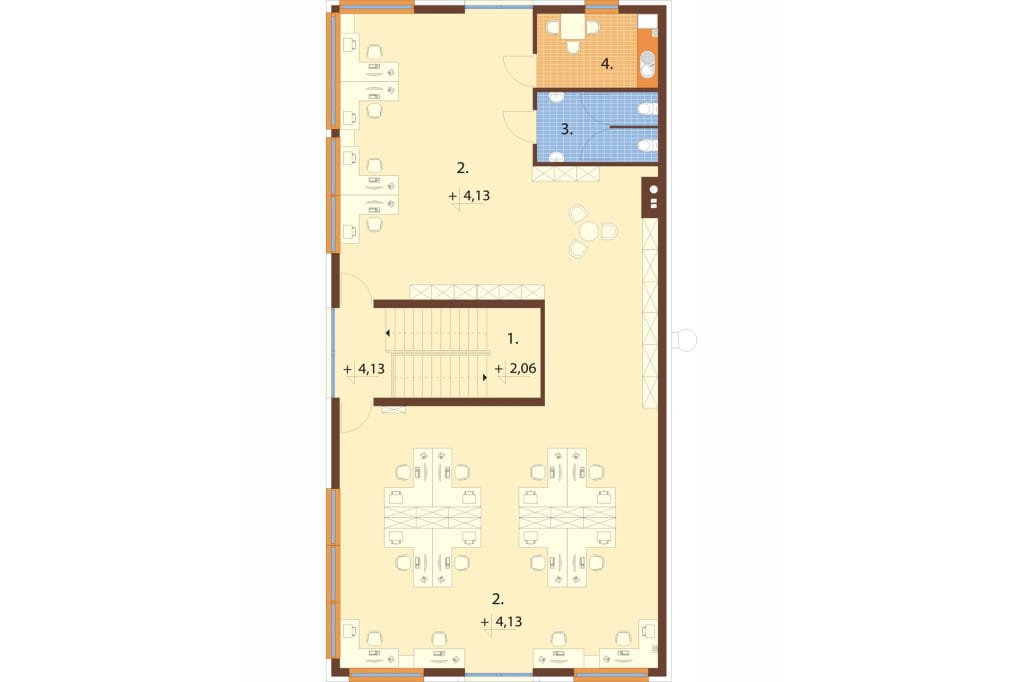

Rzut piętra
Piętro (przestrzeń biurowa do zagospodarowania): 161,80 m2
1. Klatka schodowa 4,08 m2
2. Powierzchnia biurowa 142,96 m2
3. Wc 7,17 m2
4. Pomieszczenie socjalne 7,59 m2
Na pierwszym piętrze zaplanowano dużą, otwartą przestrzeń biurową, przeznaczoną do zagospodarowania w dowolny sposób. Ponadto znajduje się tu pomieszczenie socjalne oraz łazienka z dwoma wydzielony toaletami.

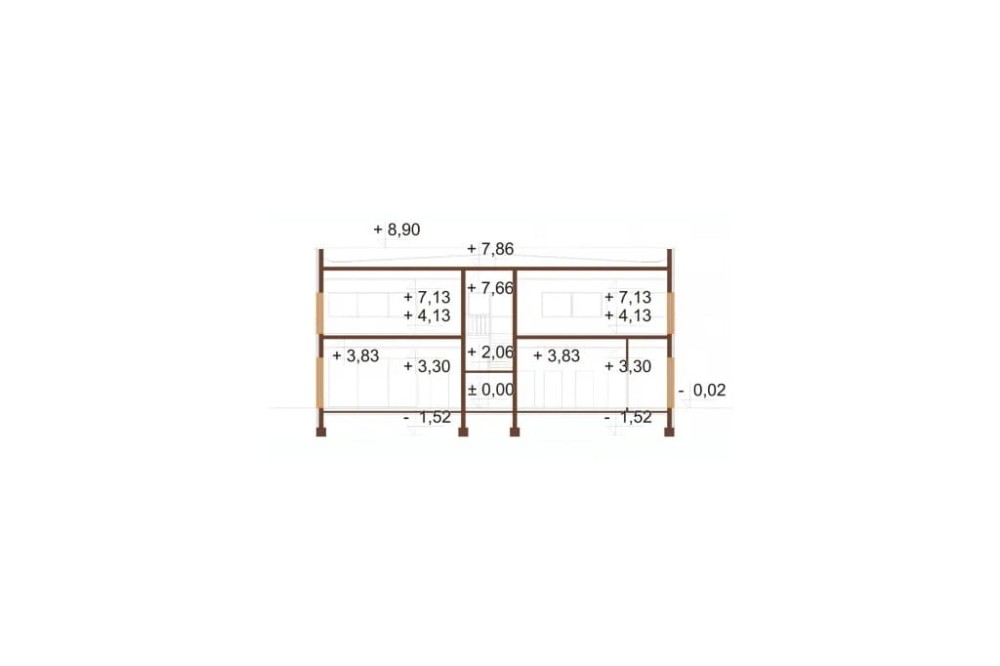

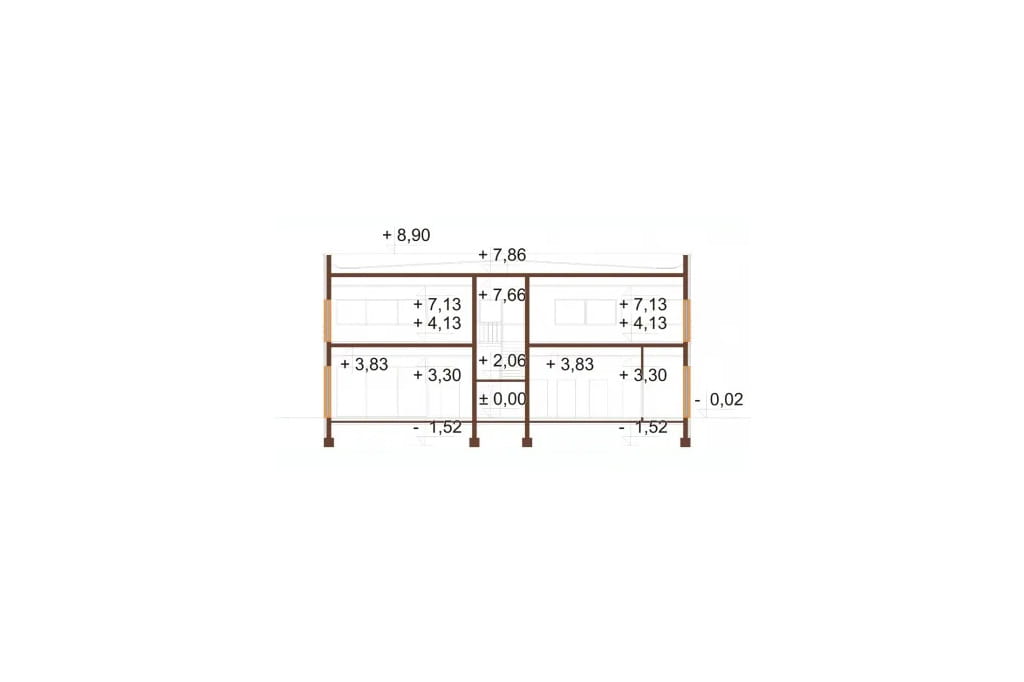

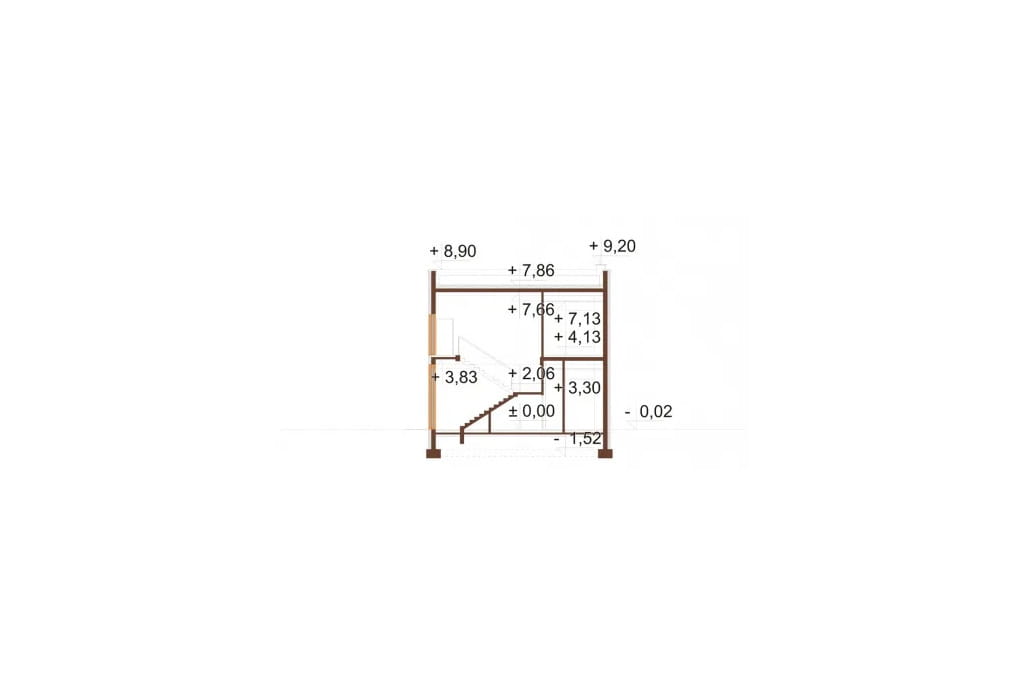

Przekrój
Konstrukcja obiektu zakłada maksymalną prostotę realizacji i stworzenie wygodnych wnętrz. Stropodach oraz kubiczna forma doskonale podkreślają styl całego założenia.

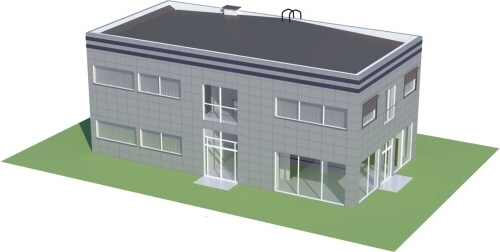

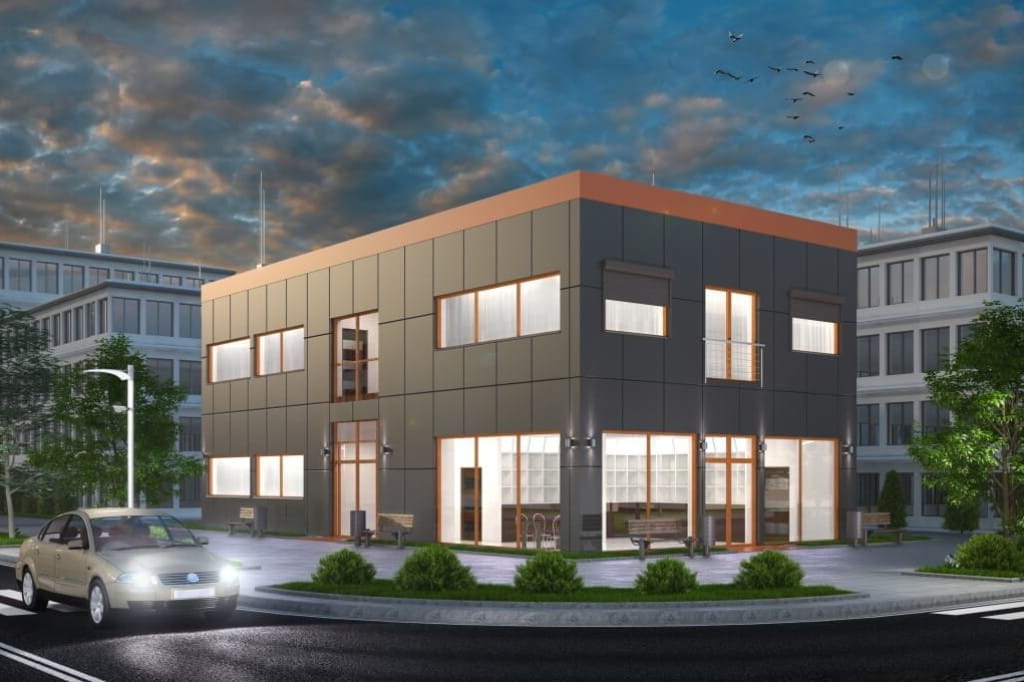

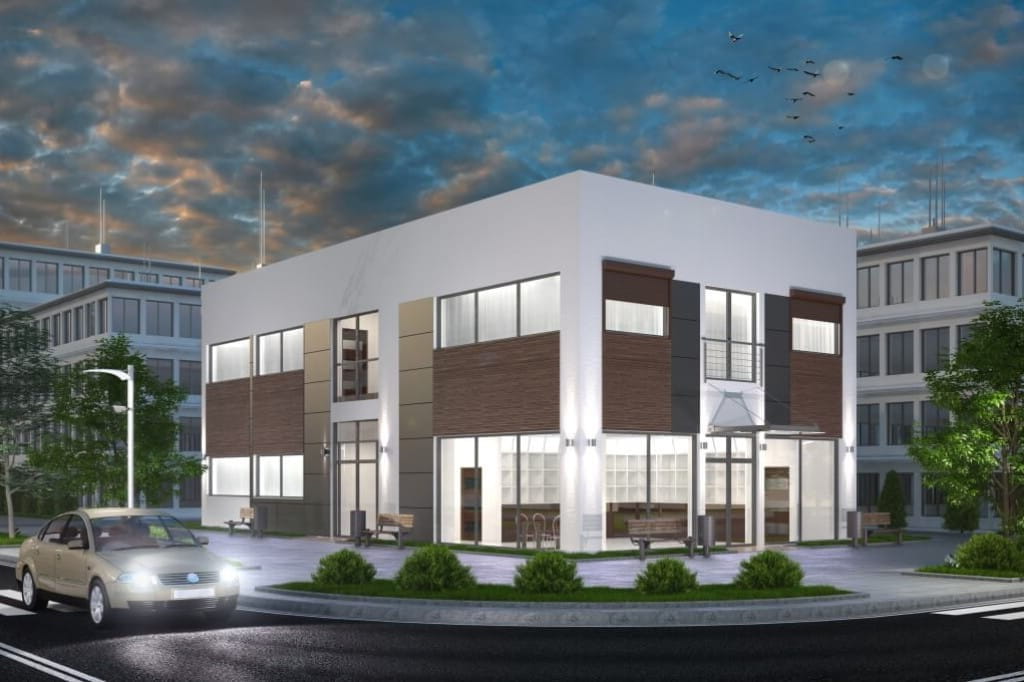

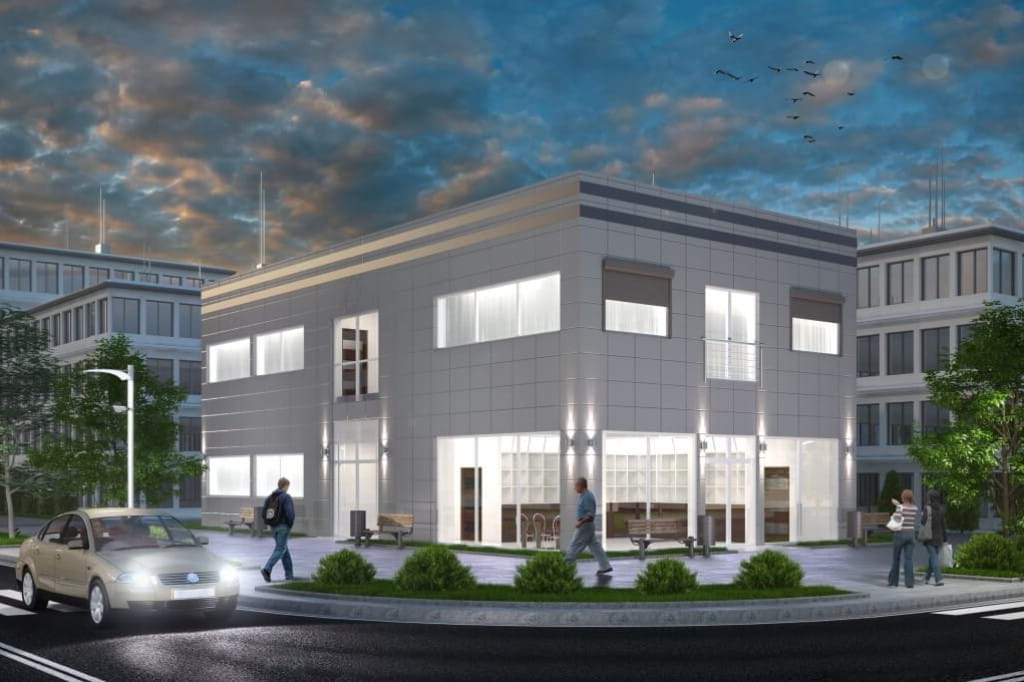

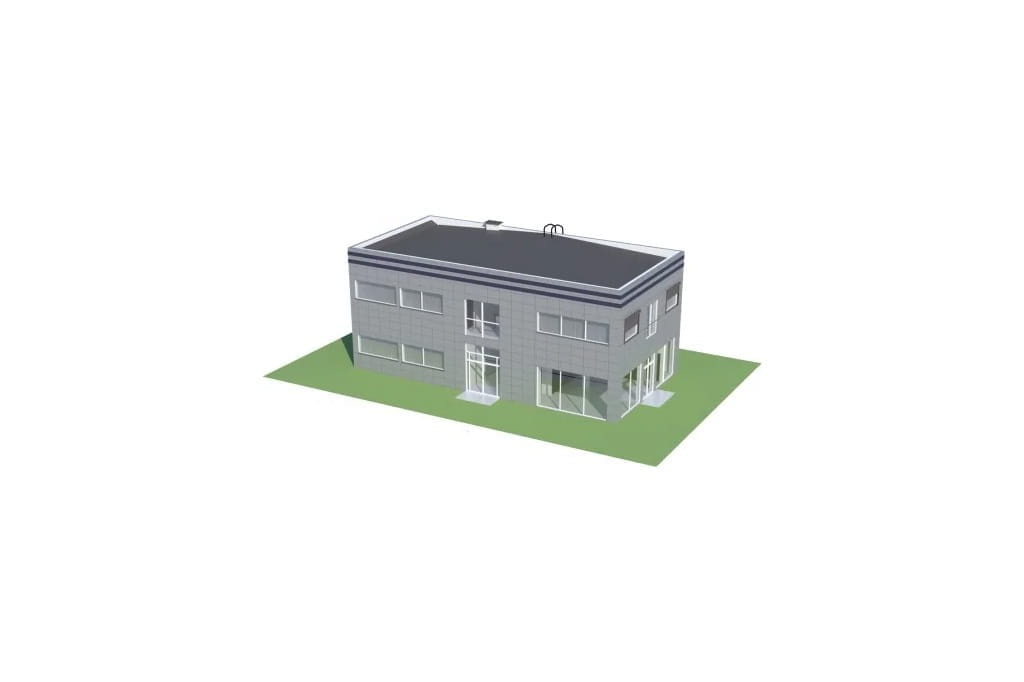

Model
Forma obiektu jest niezwykle minimalistyczna, co podkreśla charakter obiektu. Każda z elewacji została wyposażona w dużą liczbę przeszkleń, dzięki czemu zarówno parter, jak i piętro będą należeć do wygodnych miejsc do pracy. W razie awarii stropodach został udostępniony poprzez zaplanowanie drabinki w elewacji bocznej. Materiały elewacyjne mogą jeszcze bardziej unowocześnić całość budynku.

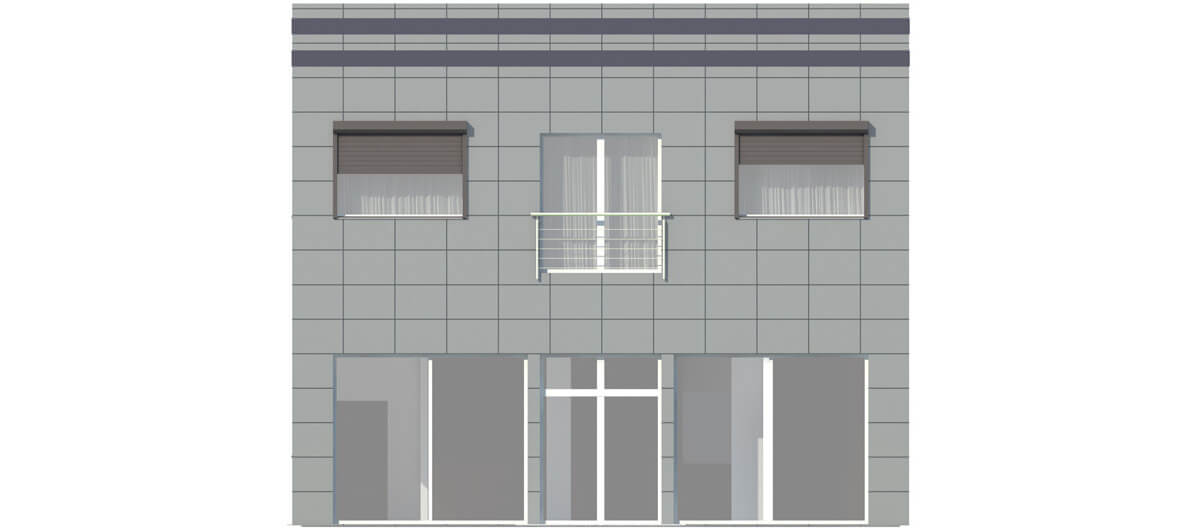

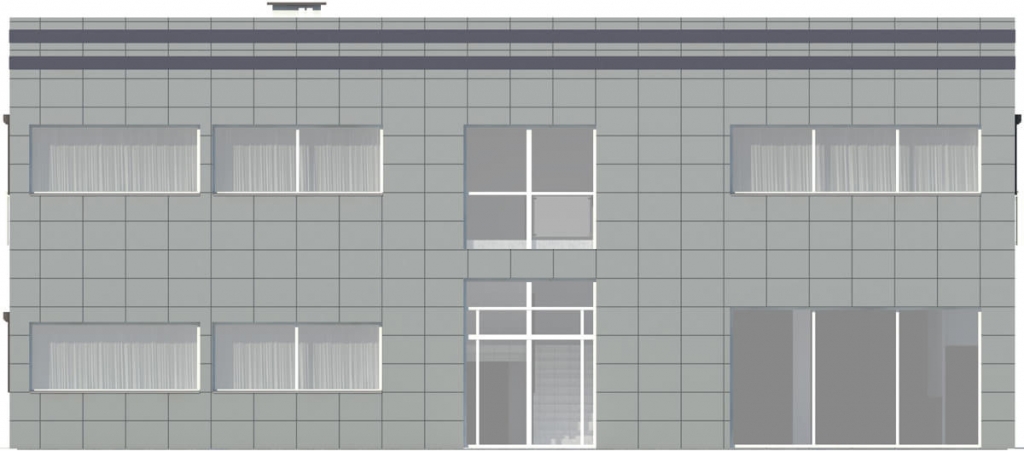

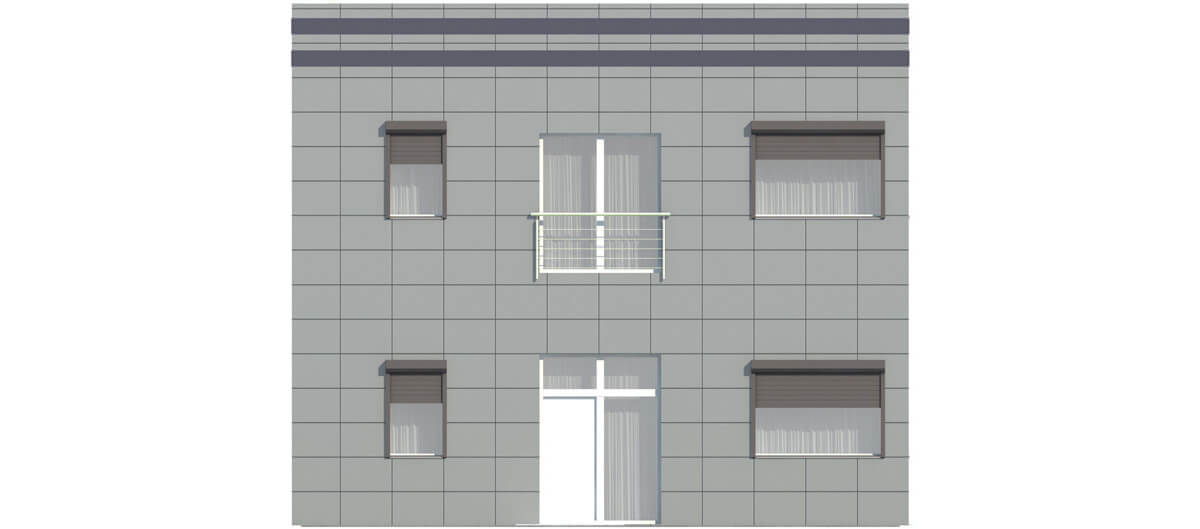

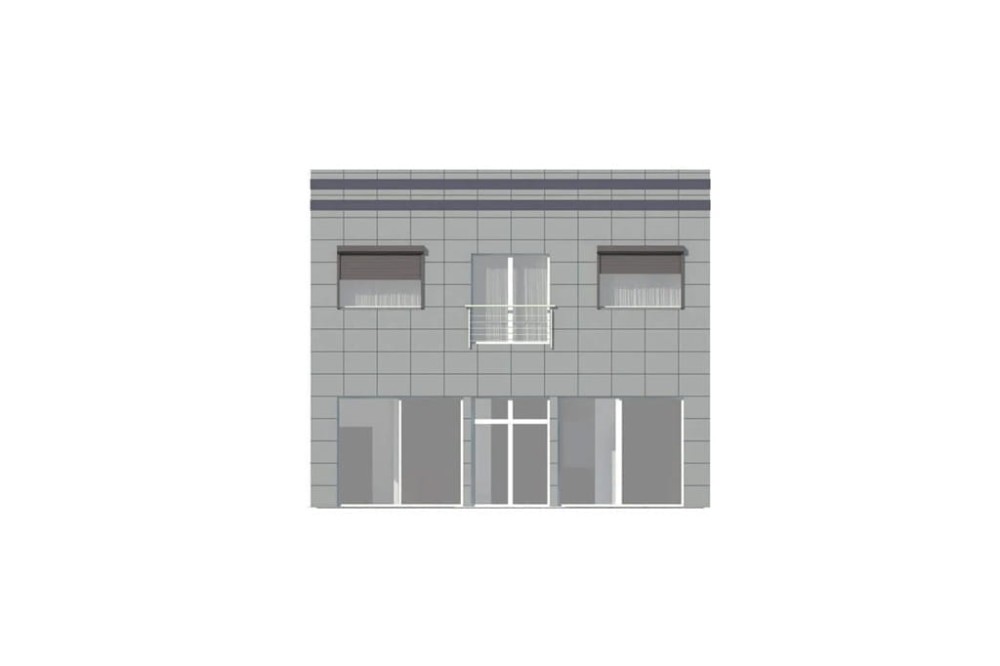

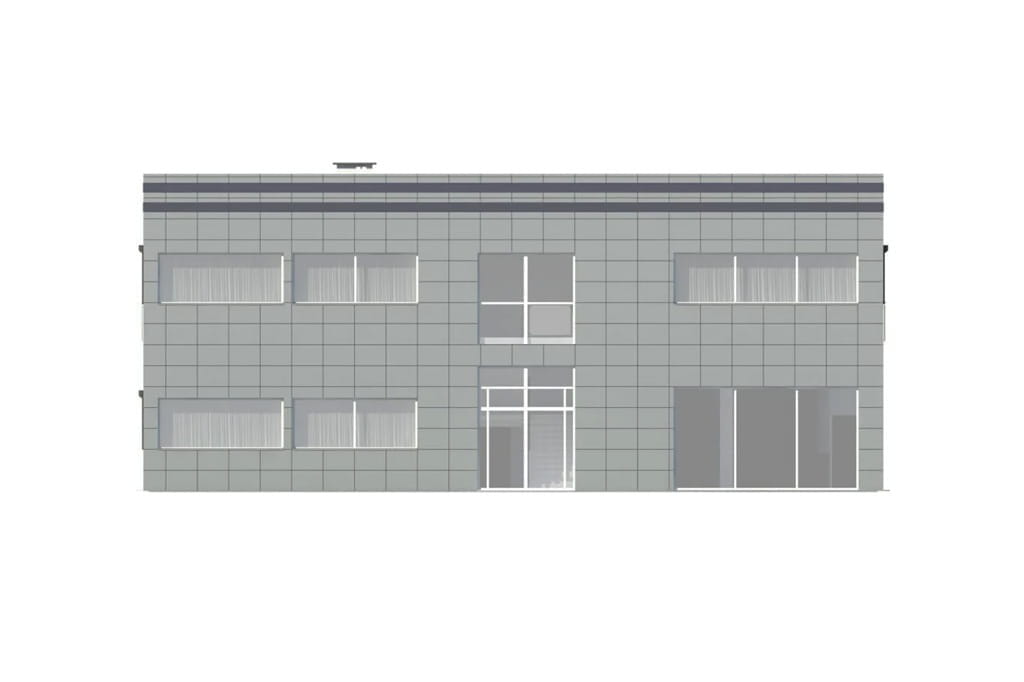

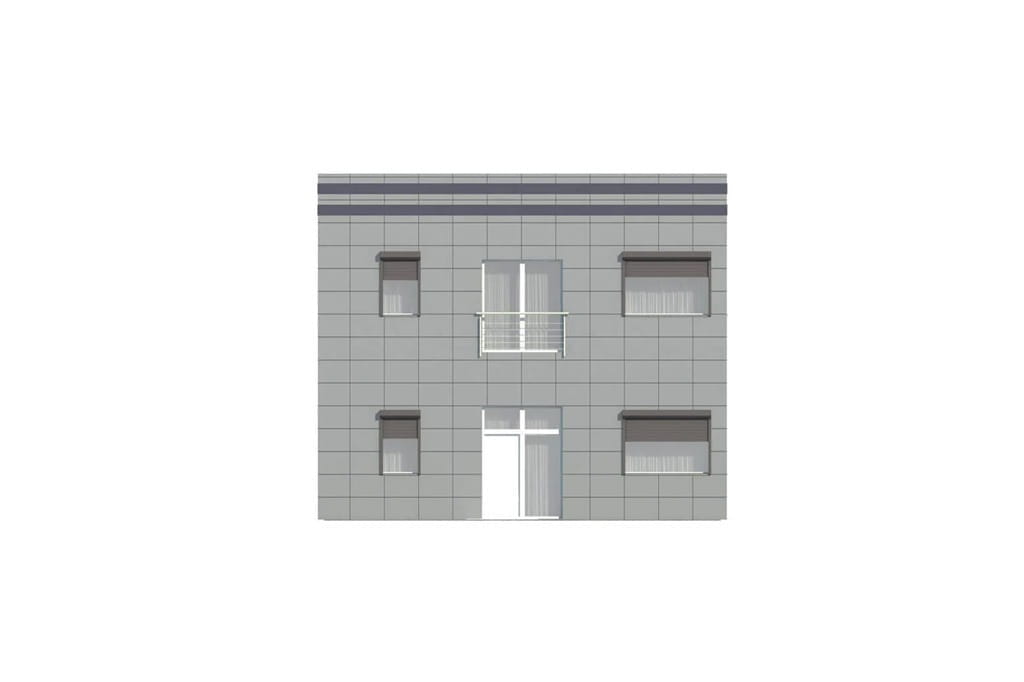

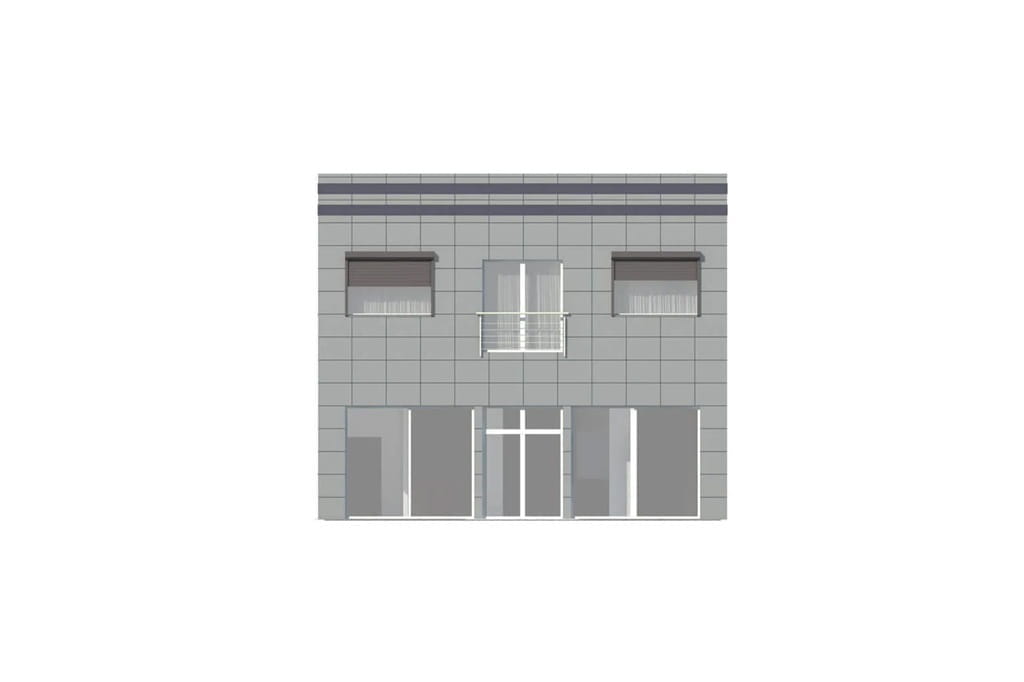

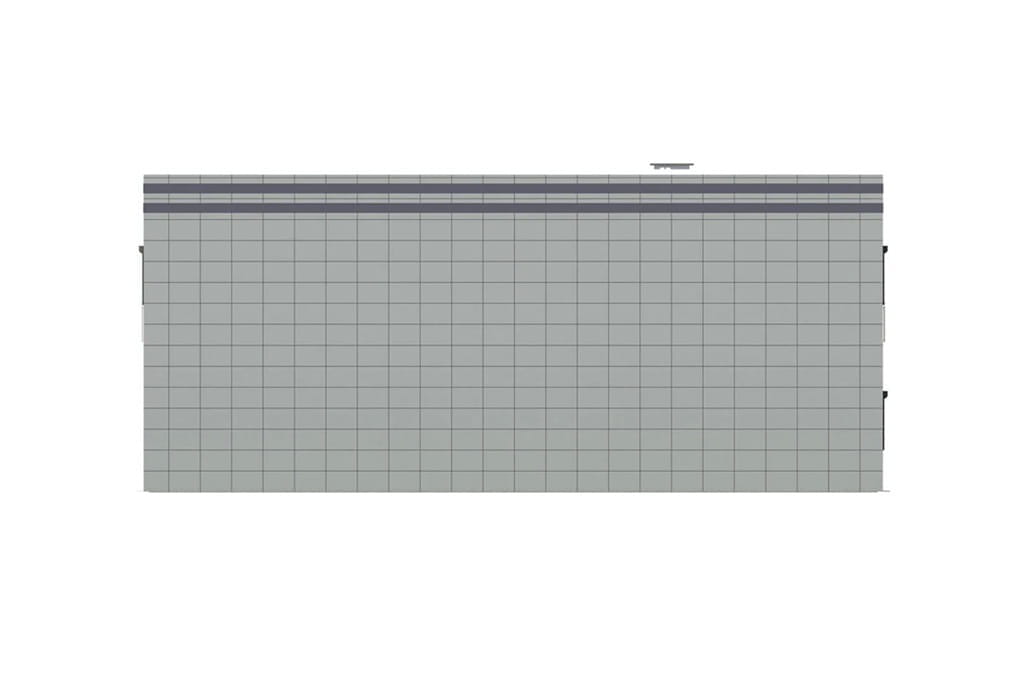

Elewacje
Informacje podstawowe
Technologia: tradycyjna
Ściany zewnętrzne: pustak ceramiczny EDER 24 cm, styropian 15 cm, tynk zewnętrzny.
Stropy: strunobetonowe o grubości konstrukcyjnej 20 cm
Kąt nachylenia stropodachu: 5%
Ogrzewanie: kotłownia gazowa - w całym budynku ogrzewanie podłogowe
Wentylacja: mechaniczna nawiewno - wywiewna
Program:Parter: apteka z salą ekspedycyjną i zapleczem sanitarnym, socjalnym, magazynowym, zmywalnia, izba recepturowa, kotłownia gazowa
Piętro: przestrzeń biurowa do zagospodarowania, zaplecze sanitarne i socjalne.
Koszty budowy sprawdź >>
Architekt: Ewa Ferfecka-Homola, Anna Tenerowicz, Łukasz Szczepaniak
Projekt ten został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
Zawartość projektu sprawdź szczegóły >>
Łączna zawartość obu projektów architektoniczno - budowlanego oraz projektu technicznego, które można zamówić razem lub osobno:
- projekt architektoniczny budowlany
- projekt konstrukcyjny budowlany
- projekt budowlany wewnętrznych instalacji sanitarnych (c.o, wod-kan, gaz, wentylacja mechaniczna, projekt kotłowni)
- projekt budowlany wewnętrznej instalacji elektrycznej oraz instalacji odgromowej
- opinie rzeczoznawców: BHP, Sanepid, P.poż. dotyczące rozwiązań zastosowanych wewnątrz budynku
- przedmiar robót budowlanych + zestawienie materiałów
- szacunkowa charakterystyka ene rgetyczna
- zgoda na zmiany w projekcie
Parametry projektu
Ogólne kategorie, do których należy ten projekt
- Powierzchnia użytkowa (m²) 300 - 500
- Powierzchnia zabudowy (m²) 200 - 300
- Kąt nachylenia dachu (°) 0 - 5
- Szerokość działki/krótszy bok (m) 16 - 18
- Wysokość budynku (m) 8 - 9
Podstawowe parametry projektu
- Powierzchnia użytkowa (m²) 336.20
- Powierzchnia zabudowy (m²) 202.80
- Szerokość budynku/krótszy bok (m) 10.14
- Długość budynku/dłuższy bok (m) 20
- Wysokość budynku (m) 8.92
- Szerokość działki/krótszy bok (m) 17.10
- Kąt nachylenia dachu (°) 2,25
- Rodzaj dachu płaski
- Piwnica bez podpiwniczenia
- Garaż bez garażu
- Poddasze piętro
Uzupełniające parametry projektu
- Rodzaj technologii* tradycyjna
- Strop w budynku* strunobetonowy
- Kubatura (m³) 1775.20
- Styl modernistyczny
- Liczba kondygnacji 2
- Rodzaj ogrzewania gazowe
- Wskaźnik energii pierwotnej (kWh/(m²·rok)) 35.19
- Wentylacja* mechaniczna
- Liczba pomieszczeń 20
Dodatkowe parametry projektu
- Winda w budynku nie
- Przystosowany dla osób niepełnosprawnych tak
- Garaż podziemny nie
- Pomieszczenie socjalne tak
* gwiazdką są oznaczone w parametrach projektu zmiany nieistotne, które nie wymagają przeprojektowania do pozwolenia zamiennego. Do każdego projektu dołączamy bezpłatną zgodę na wprowadzanie zarówno zmian istotnych jak i nieistotnych.
Darmowe dodatki do projektu
- 10 stylowych projektów ogrodzeń
- 10 projektów śmietników
- 5 projektów grilli z funkcją rusztu, kominka i wędzarni
- 6 projektów oczek wodnych
- 6 projektów altan
- 4 projekty huśtawek ogrodowych
- 4 projekty bud dla psów
- 4 projekty szamb o poj. 21,6 m3 / 14,6 m3 / 10 m3 i 6,4 m3
- 2 projekty przydomowej oczyszczalni ścieków. Jeden dla rodziny do 4 osób, drugi dla rodziny do 6 osób
- projekt przydomowej elektrowni wiatrowej
- schemat instalacji fotowoltaicznej
- projekty budek lęgowych dla kilkudziesięciu gatunków ptaków
- zgoda na wszelkie zmiany i adaptacje
