Projekt Budynek usługowy, Apteka Kod: K-32
Masz pytania, chcesz zamówić projekt. Zadzwoń do nas!
PN - PT od 8 do 16: 12 414 35 06,
12 414 35 34, 12 410 49 71 /
PN - PT od 16 do 18: 790 625 570

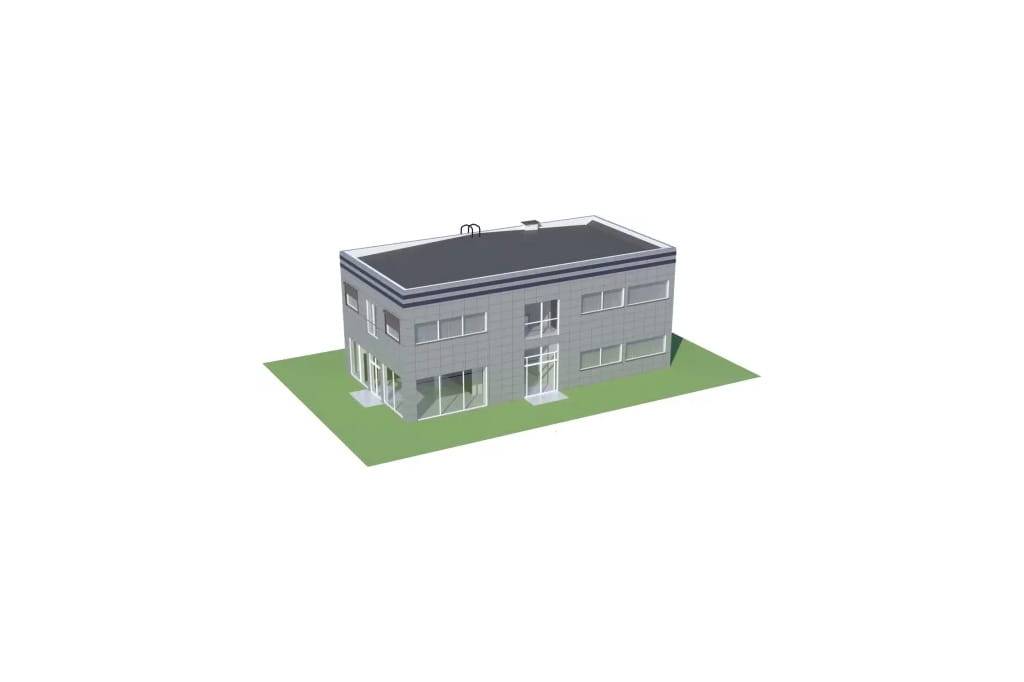

Model

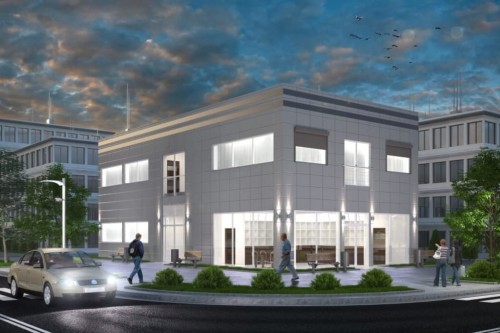

Bryła jest bardzo prosta co wynika z nowoczesnego stylu obiektu. Dach płaski ze ścianką attykową jeszcze bardziej podkreśla charakter, a duże przeszklenia wpuszczają do pomieszczeń mnóstwo światła, co w przestrzeni miejskiej jest niezwykle istotne. Do ważnych kwestii należy też umożliwienie dostępu na stropodach z zewnątrz budynku za pomocą drabinki umieszczonej w środku elewacji bocznej. Cała przestrzeń jest niezwykle funkcjonalna i zorganizowana myślą o wygodzie pracy.

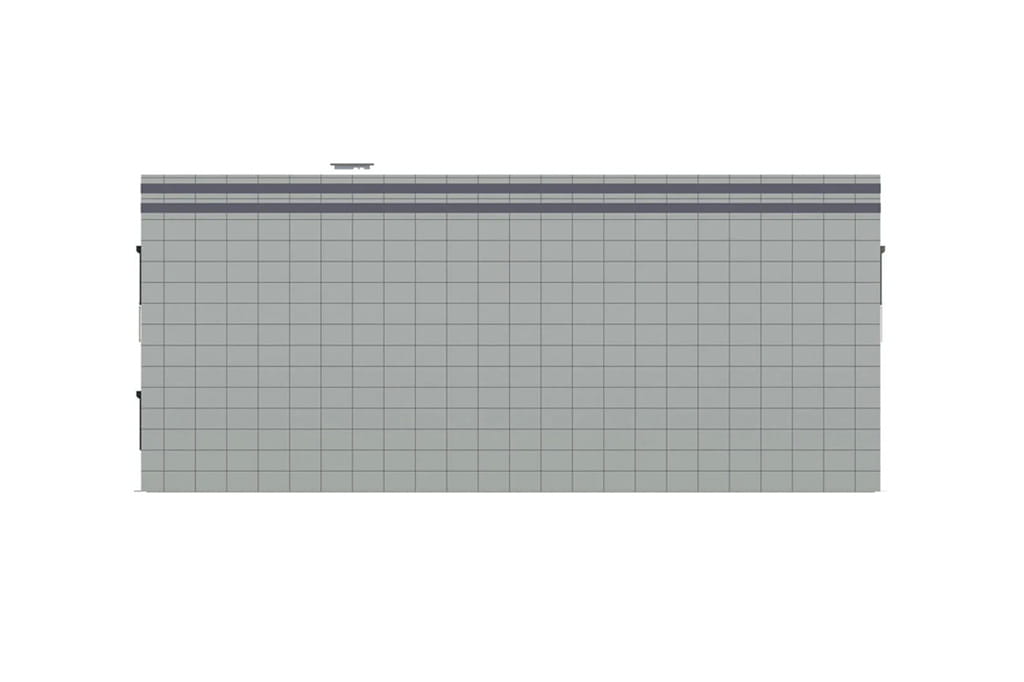

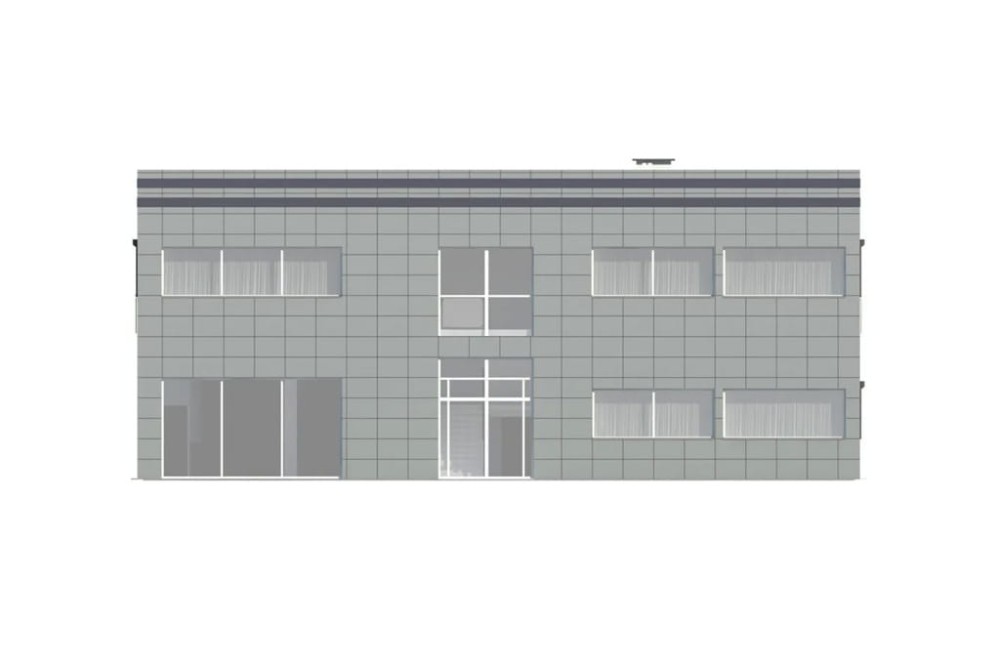

Elewacje

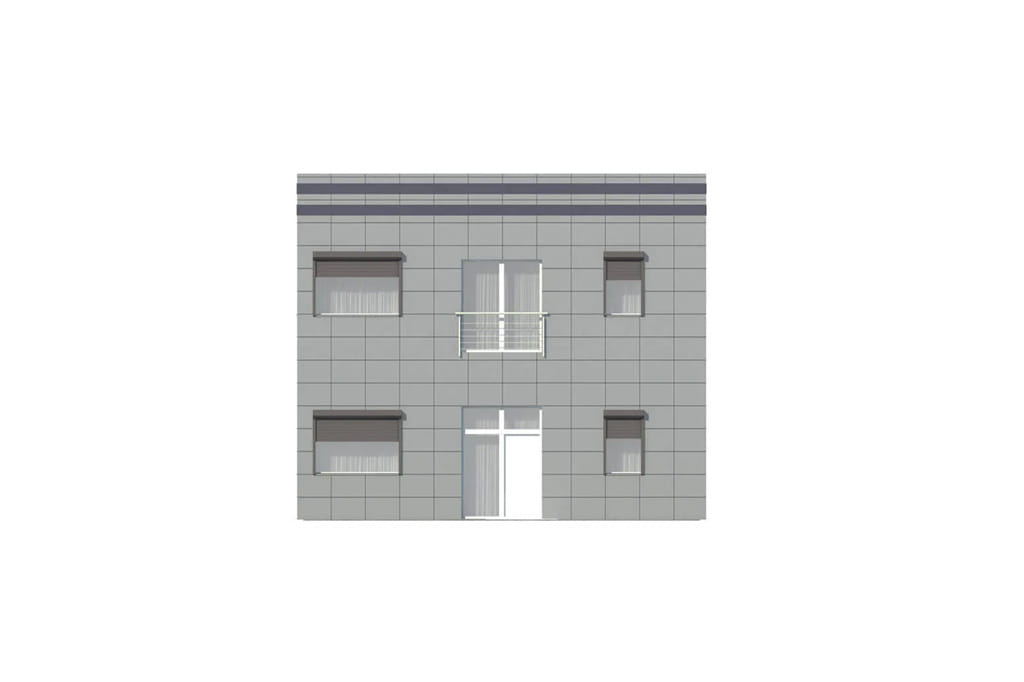

elewacja ogrodowa

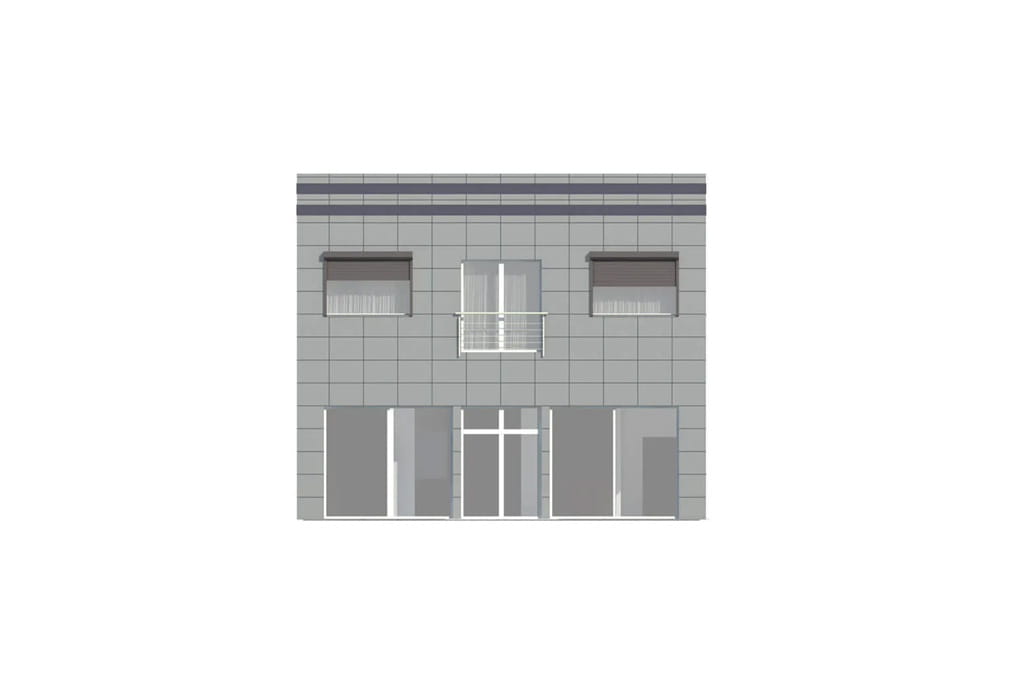

elewacja frontowa

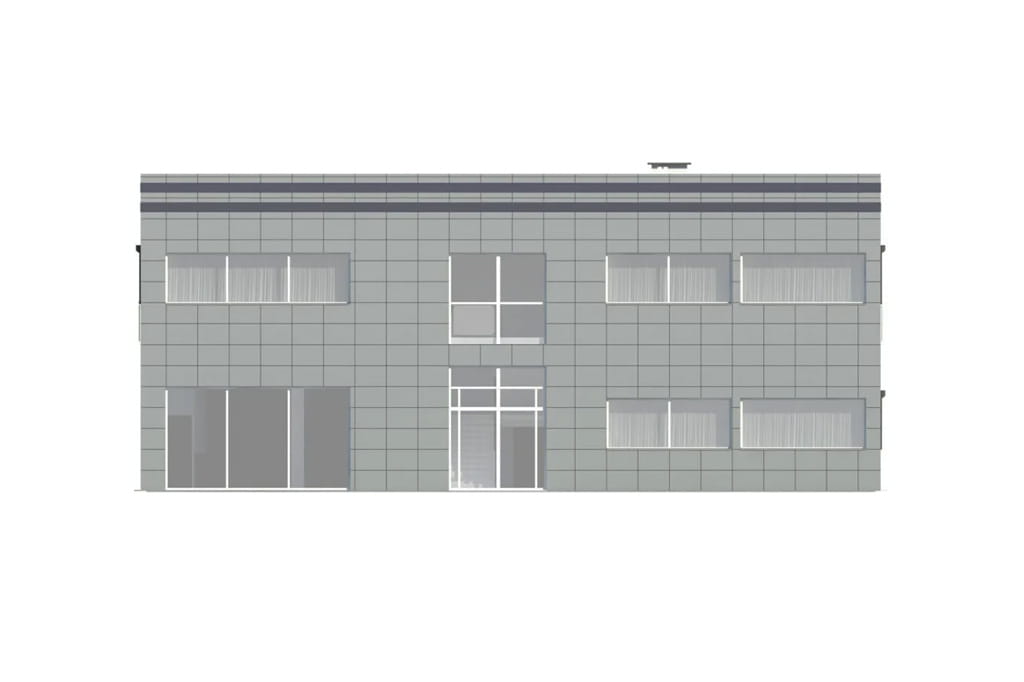

elewacja boczna
elewacja boczna

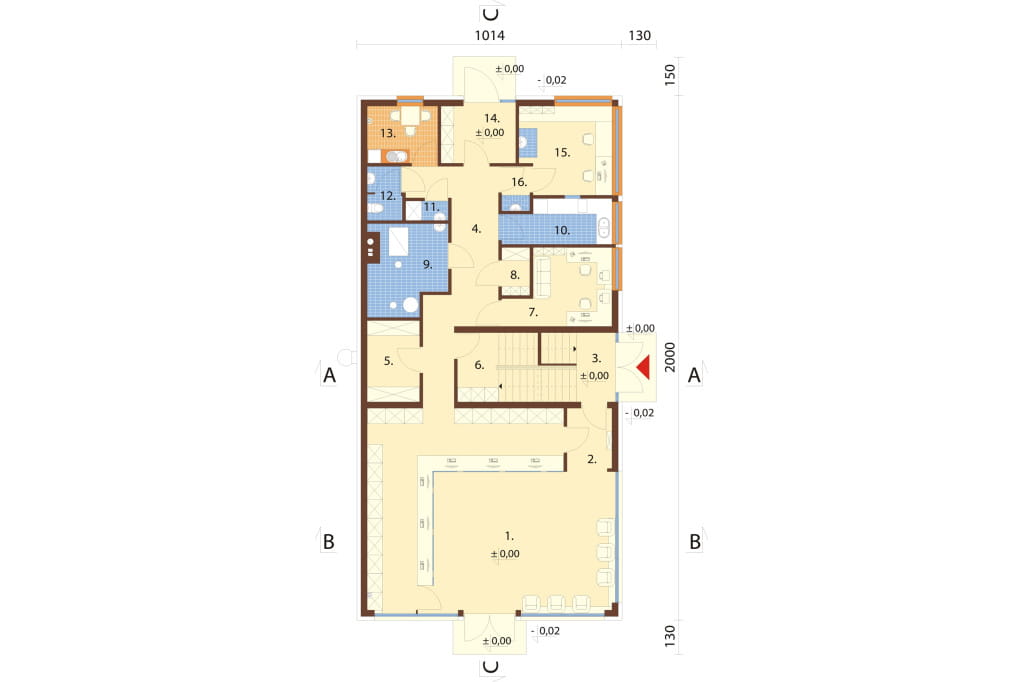

Rzut parteru

Apteka: 174,40 m2

1. Sala ekspedycyjna 67,13 m2

2. Przedsionek 4,04 m2

3. Komunikacja + schody 17,31 m2

4. Korytarz 17,36 m2

5. Magazyn leków 6,08 m2

6. Magazyn leków 5,82 m2

7. Pom. adm.-szkoleniowe 10,15 m2

8. Archiwum 1,89 m2

9. Kotłownia 9,22 m2

10. Zmywalnia 6,49 m2

11. Pom. na środki czystości 1,47 m2

12. WC 2,63 m2

13. Pom. socjalne 5,74 m2

14. Komora przyjęć + szatnia 6,08 m2

15. Receptura 11,24 m2

16. Śluza 1,75 m2

Na parterze zaplanowano wiele pomieszczeń pełniących różne funkcje - usługowe, socjalne, biurowe i komunikacyjne. Główne wejście do budynku zorganizowane w elewacji frontowej otwiera się na węzeł komunikacyjny prowadzący na piętro oraz salę ekspedycyjną służącą jako apteka tuż za przedsionkiem. Dostęp do niej jest również umożliwiony przez wejście w elewacji bocznej. W tylnej części zorganizowano dwa magazyny leków - w tym jeden umieszczony pod schodami. Ponadto znajduje się tu kotłownia, archiwum oraz inne pomieszczenia np. socjalne z kącikiem kuchennym, komora przyjęć, toaleta itd.

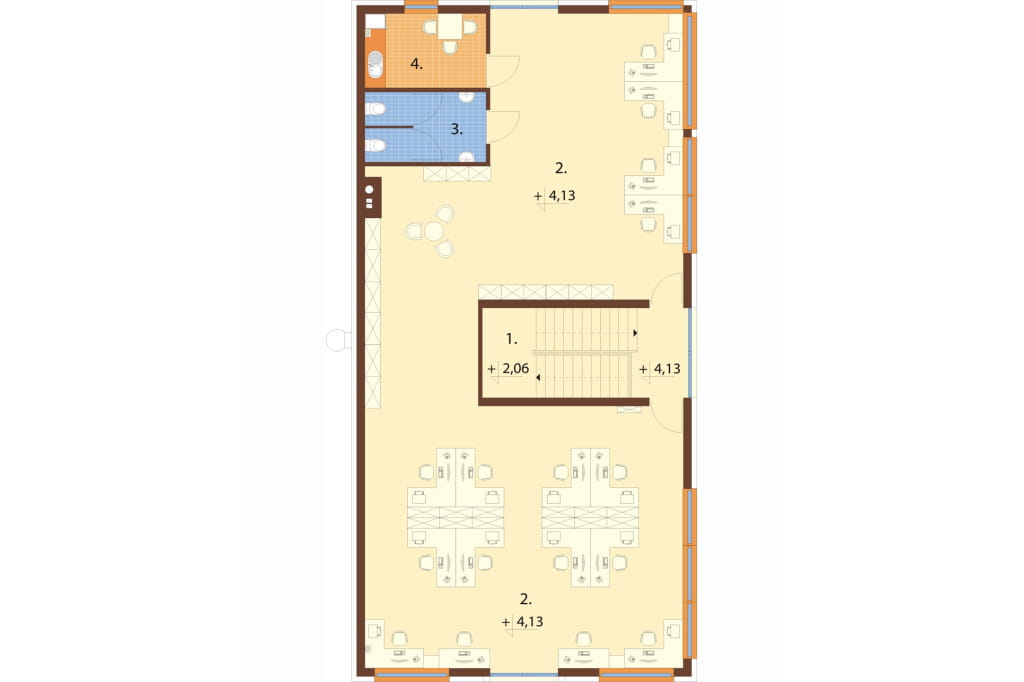

Rzut I piętra

Przestrzeń biur. do zagosp.: 161,80 m2

1. Klatka schodowa 4,08 m2

2. Powierzchnia biurowa 142,96 m2

3. WC 7,17 m2

4. Pom. socjalne 7,59 m2

Na piętrze utworzono obszerną przestrzeń biurową, w której bez problemu można wydzielić osobne pomieszczenia lub pozostawić ją otwartą. Dla komfortu pracowników zorganizowano tu również łazienkę z dwoma toaletami oraz pomieszczenie socjalne z zapleczem kuchennym. Cała przestrzeń jest doskonale doświetlona dzięki dużym przeszkleniom w trzech elewacjach.

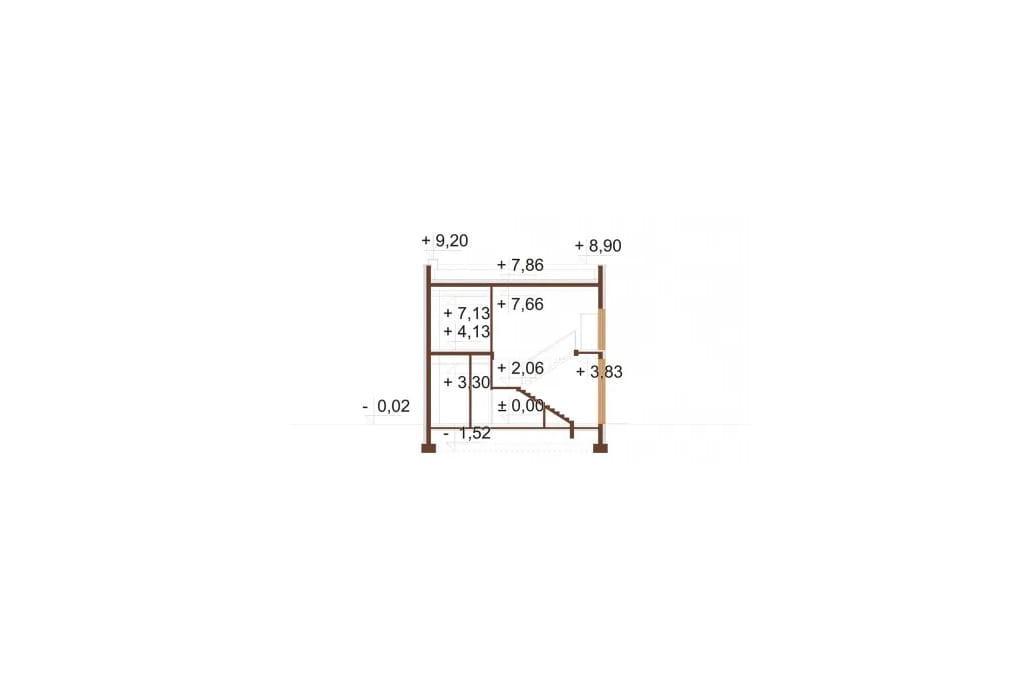

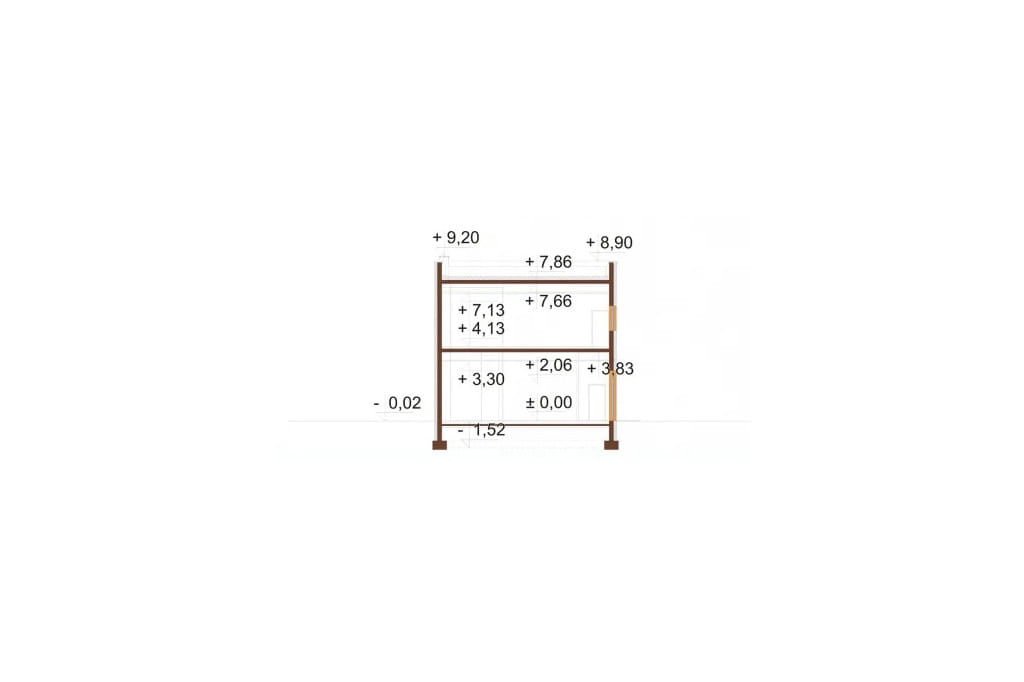

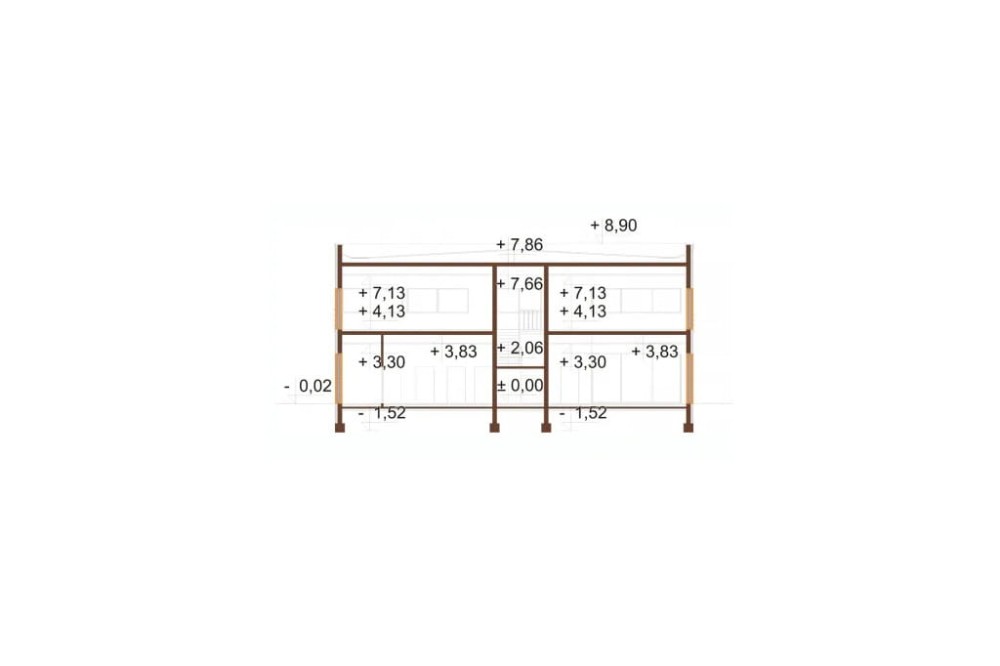

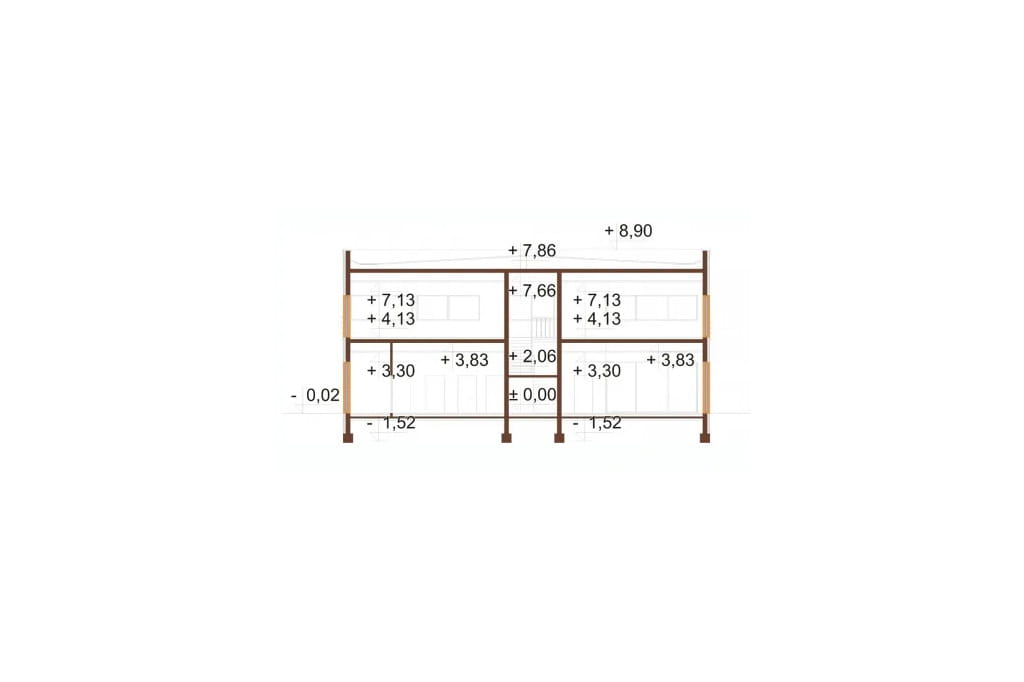

Przekrój

Budynek wyraża najlepsze tendencje nowoczesnego budownictwa. Kubiczny kształt i przekrycie płaskim dachem doskonale podkreśla styl i umożliwia doskonałą organizację przestrzeni zarówno na parterze, jak i na piętrze.

POWIĘKSZ PRZEKRÓJ

PROJEKT BUDYNKU USŁUGOWEGO K-32 (apteka, przestrzeń biurowa do zagospodarowania)
Budynek piętrowy, bez podpiwniczenia i bez garażu.

Technologia tradycyjna: ściany zewnętrzne - pustak ceramiczny EDER 24 cm, styropian 15 cm, tynk zewnętrzny.
Stropy: strunobetonowe o grubości konstrukcyjnej 20 cm. Kąt nachylenia stropodachu: 5%.
Ogrzewanie: kotłownia gazowa - w całym budynku ogrzewanie podłogowe
W całym budynku zaprojektowano wentylację mechaniczną nawiewno - wywiewną.
Program:
Parter: apteka z salą ekspedycyjną i zapleczem sanitarnym, socjalnym, magazynowym, zmywalnia, izba recepturowa, kotłownia gazowa
Piętro: przestrzeń biurowa do zagospodarowania, zaplecze sanitarne i socjalne.




ZOBACZ PODOBNE PROJEKTY:

K-68

K-128

K-128 B





 Powierzchnia zabudowy: 202.80 m²
Powierzchnia użytkowa: 336.20 m²
Kubatura: 1775.20 m³
Szerokość działki: 17.10 m
Ilość kondygnacji: 2
Liczba pomieszczeń: 20
Kąt nachylenia dachu: 5,00%
Pokój na parterze: Nie
Wysokość budynku: 8.92 m
Rodzaj ogrzewania: gazowe
Wskaźnik energii pierwotnej: 35.19 kWh/(m²·rok)
Możemy dostosować ten projekt do Twoich potrzeb, napisz co chciałbyś w nim zmienić, przeprojektujemy go tak, aby w pełni odpowiadał Twoim oczekiwaniom Garaż: bez garażu
Piwnica: bez podpiwniczenia
Poddasze: piętro
Typ: handlowo-usługowe, komercyjne, projekt biura, projekt budynku handlowo-usługowego, projekt budynku usługowego, apteka, projekt apteki, projekty budynków biurowych
Technologia: tradycyjna
Styl: modernistyczny

Autorzy projektu: Ewa Ferfecka-Homola, Anna Tenerowicz, Łukasz Szczepaniak
CENA 3 EGZ. PROJEKTU 2 800PLN

Uzyskujemy pozwolenia na budowę i wykonujemy adaptacje do konkretnej działki  sprawdź szczegóły >>

Projekt został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
