Budynek usługowy, apteka
Kod: K-32
 |
W podanej cenie oferujemy 3 kopie projektu architektoniczno-budowlanego potrzebnego do uzyskania pozwolenia na budowę oraz 3 kopie projektu technicznego niezbędnego do prowadzenia budowy sprawdź >> |
 |
Parametry projektu zobacz >> |
 |
Projekt wysyłamy w terminie 14 dni roboczych od daty złożenia zamówienia |
 |
Istnieje również możliwość zakupu wersji elektronicznej (w formacie dwg) projektu architektoniczno - budowlanego skontaktuj się >> |
 |
Odbicie lustrzane projektu zobacz >> |
 |
Koszty budowy zobacz >> |
 |
Forum dotyczące tego projektu zobacz >> |
 |
Zmiany istotne i nieistotne, które możesz wprowadzić w tym projekcie sprawdź >> |
 |
Adaptacja i pozwolenie na budowę zobacz >> |
 |
Jeśli masz pytanie |
Prezentacja projektu
Opis projektu
Powierzchnia użytkowa: 336,20 m2. Budynek piętrowy, bez podpiwniczenia i bez garażu.
Projekt budynku usługowego o bardzo modernistycznym charakterze. Bryła w kształcie prostopadłościanu przekryta stropodachem wyraża najnowsze tendencje architektoniczne, chwalone na całym świecie. Konstrukcja budynku pozwoliła na stworzenie na parterze poszczególnych pomieszczeń usługowych, a na piętrze otwartą przestrzeń biurową. Elewacje obiektu są bardzo nowoczesne - posiadają dużą liczbę przeszkleń oraz nowatorskie materiały wykończeniowe, podkreślające styl całego założenia. Projekt idealnie sprawdzi się w dużych miastach w otoczeniu budynków o modernistycznym charakterze.

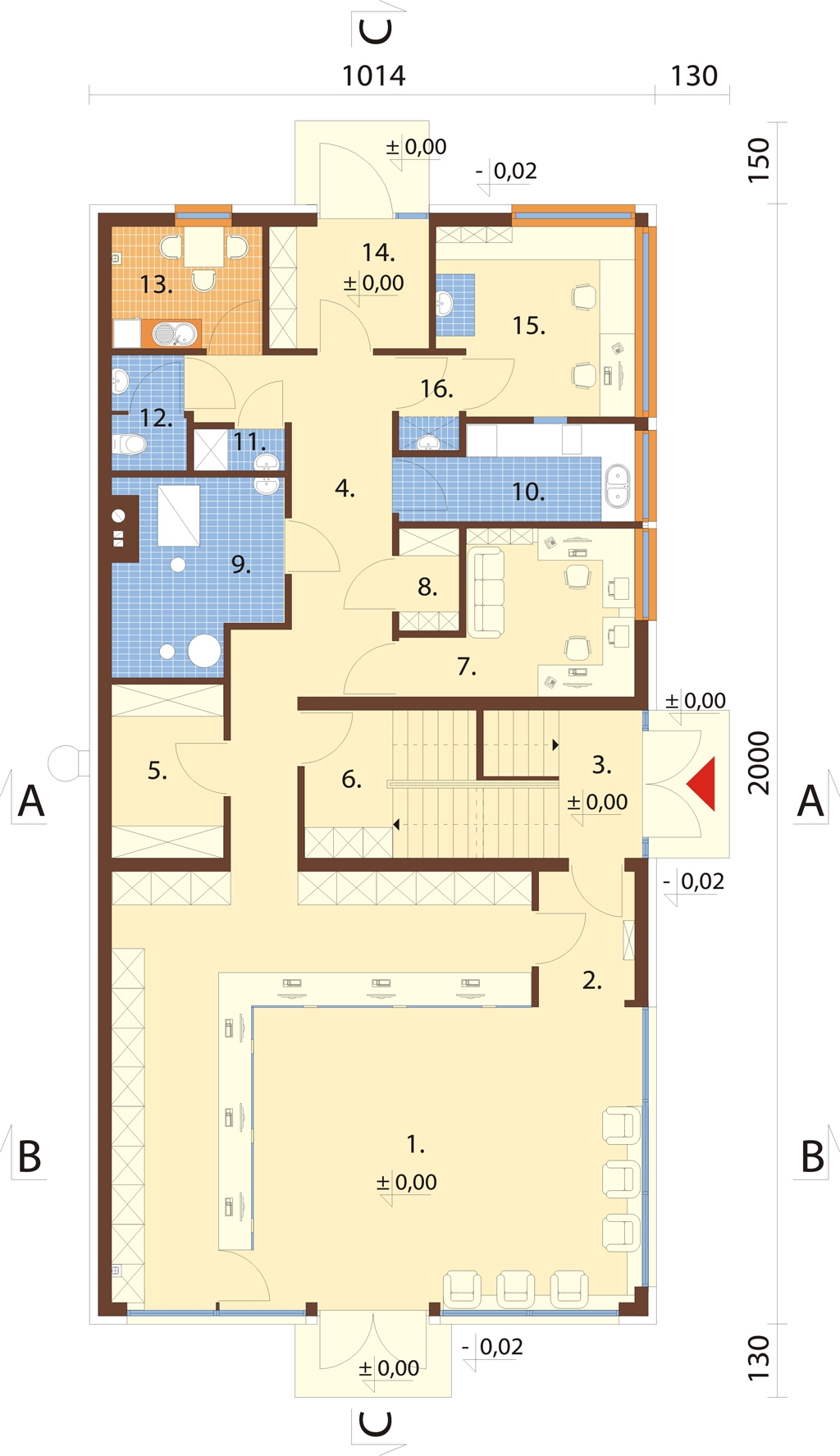

Rzut parteru
Parter (apteka): 174,40 m2
1. Sala ekspedycyjna 67,13 m2
2. Przedsionek 4,04 m2
3. Komunikacja + schody 17,31 m2
4. Korytarz 17,36 m2
5. Magazyn leków 6,08 m2
6. Magazyn leków 5,82 m2
7. Pom. administracyjno-szkoleniowe 10,15 m2
8. Archiwum 1,89 m2
9. Kotłownia 9,22 m2
10. Zmywalnia 6,49 m2
11. Pomieszczenie na środki czystości 1,47 m2
12. Wc 2,63 m2
13. Pomieszczenie socjalne 5,74 m2
14. Komora przyjęć + szatnia 6,08 m2
15. Receptura 11,24 m2
16. Śluza 1,75 m2
Na parterze zaplanowano wiele pomieszczeń pełniących różne funkcje - usługowe, socjalne, biurowe i komunikacyjne. Główne wejście do budynku zorganizowane w elewacji frontowej otwiera się na węzeł komunikacyjny prowadzący na piętro oraz salę ekspedycyjną służącą jako apteka tuż za przedsionkiem. Dostęp do niej jest również umożliwiony przez wejście w elewacji bocznej. W tylnej części zorganizowano dwa magazyny leków - w tym jeden umieszczony pod schodami. Ponadto znajduje się tu kotłownia, archiwum oraz inne pomieszczenia np. socjalne z kącikiem kuchennym, komora przyjęć, toaleta itd.

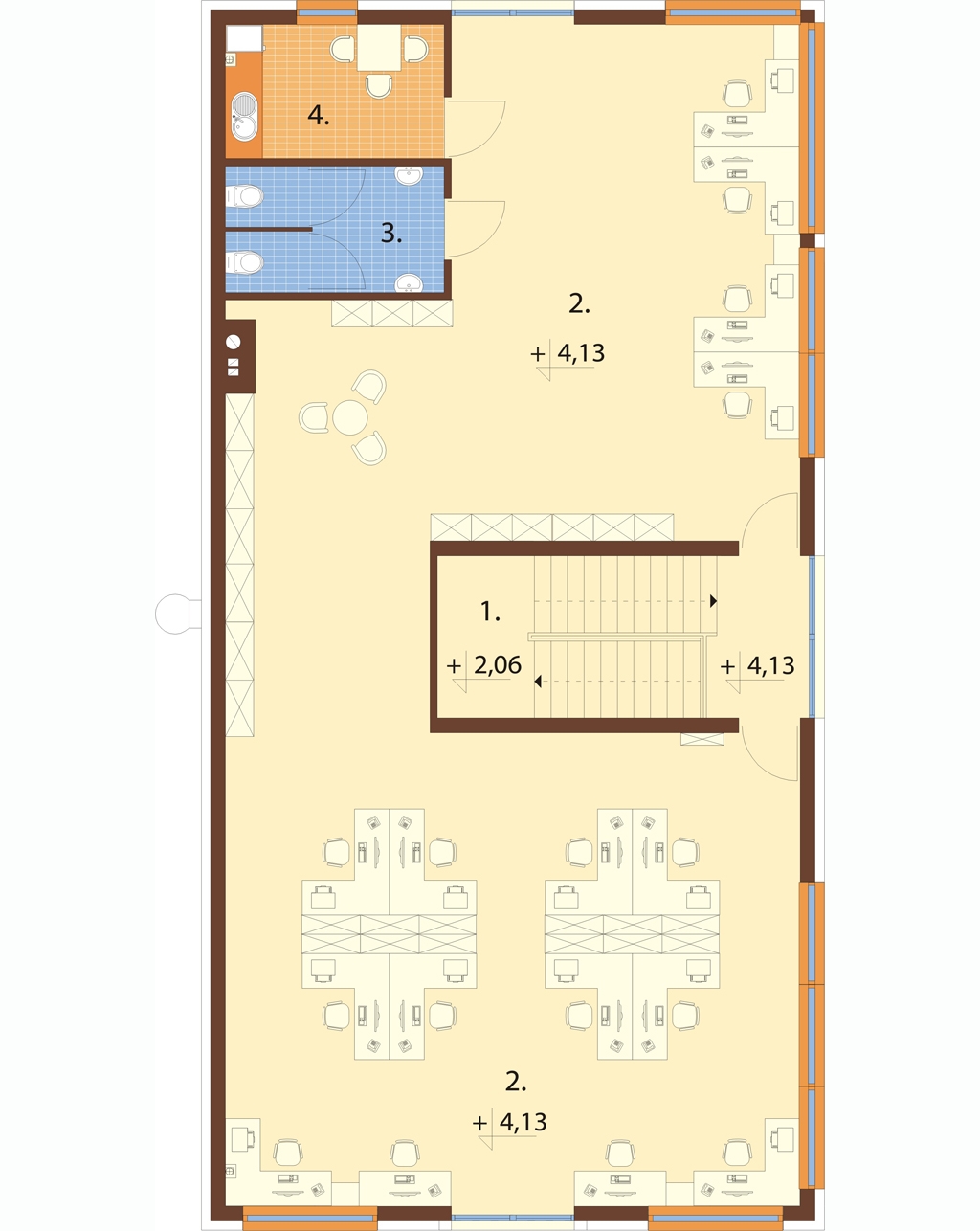

Rzut piętra
Piętro (przestrzeń biurowa do zagospodarowania): 161,80 m2
1. Klatka schodowa 4,08 m2
2. Powierzchnia biurowa 142,96 m2
3. Wc 7,17 m2
4. Pomieszczenie socjalne 7,59 m2
Na piętrze utworzono obszerną przestrzeń biurową, w której bez problemu można wydzielić osobne pomieszczenia lub pozostawić ją otwartą. Dla komfortu pracowników zorganizowano tu również łazienkę z dwoma toaletami oraz pomieszczenie socjalne z zapleczem kuchennym. Cała przestrzeń jest doskonale doświetlona dzięki dużym przeszkleniom w trzech elewacjach.

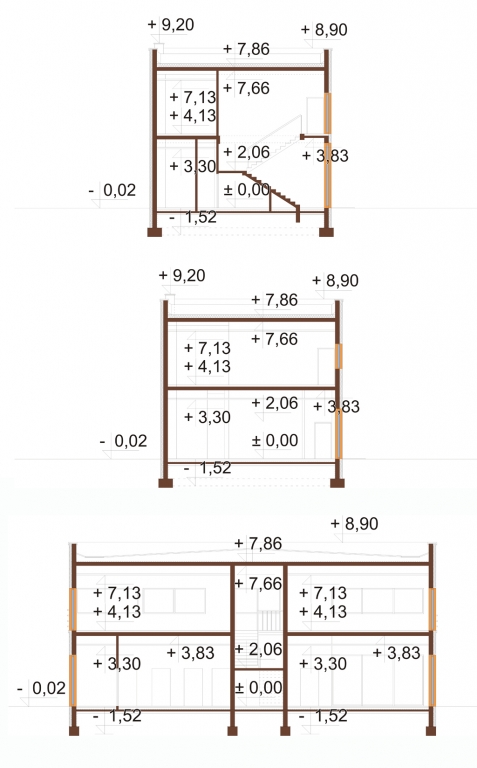

Przekrój
Budynek wyraża najlepsze tendencje nowoczesnego budownictwa. Kubiczny kształt i przekrycie płaskim dachem doskonale podkreśla styl i umożliwia doskonałą organizację przestrzeni zarówno na parterze, jak i na piętrze.

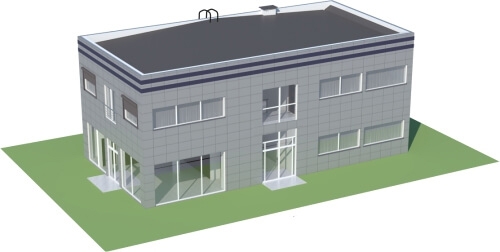

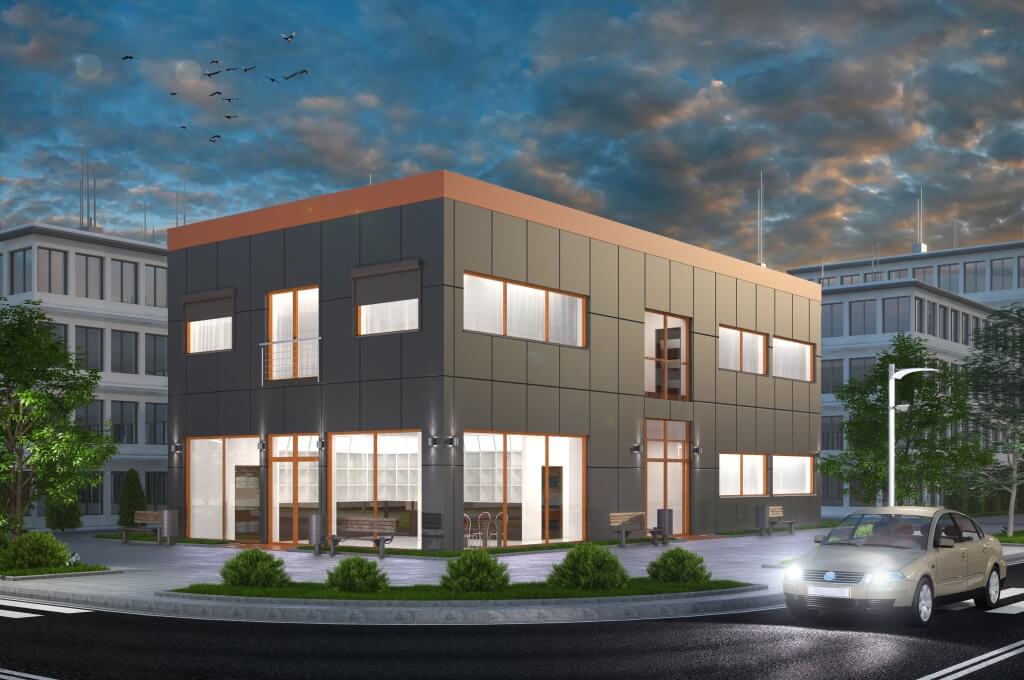

Model
Bryła jest bardzo prosta co wynika z nowoczesnego stylu obiektu. Dach płaski ze ścianką attykową jeszcze bardziej podkreśla charakter, a duże przeszklenia wpuszczają do pomieszczeń mnóstwo światła, co w przestrzeni miejskiej jest niezwykle istotne. Do ważnych kwestii należy też umożliwienie dostępu na stropodach z zewnątrz budynku za pomocą drabinki umieszczonej w środku elewacji bocznej. Cała przestrzeń jest niezwykle funkcjonalna i zorganizowana myślą o wygodzie pracy.

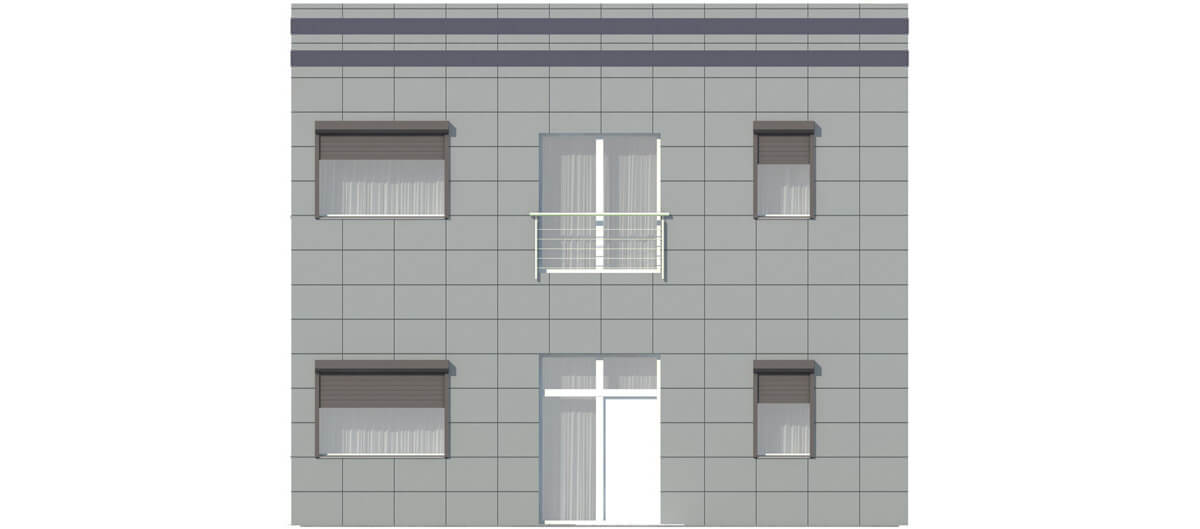

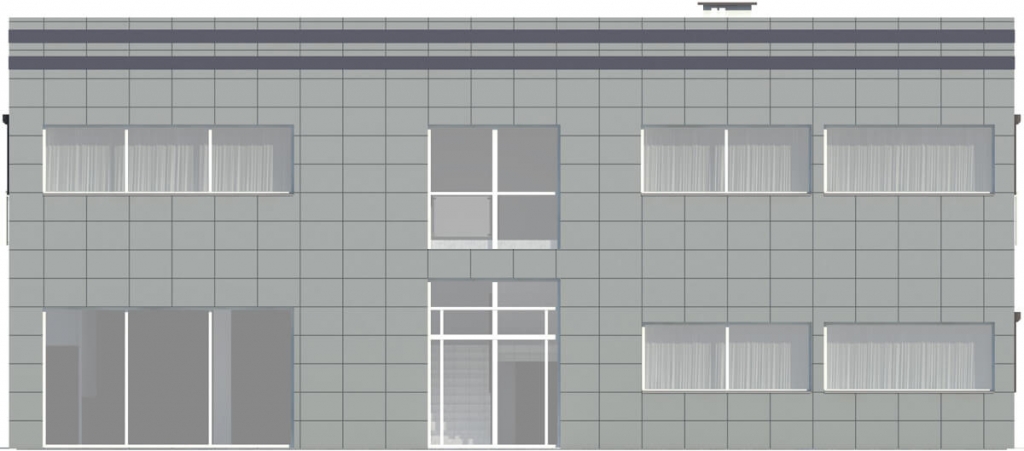

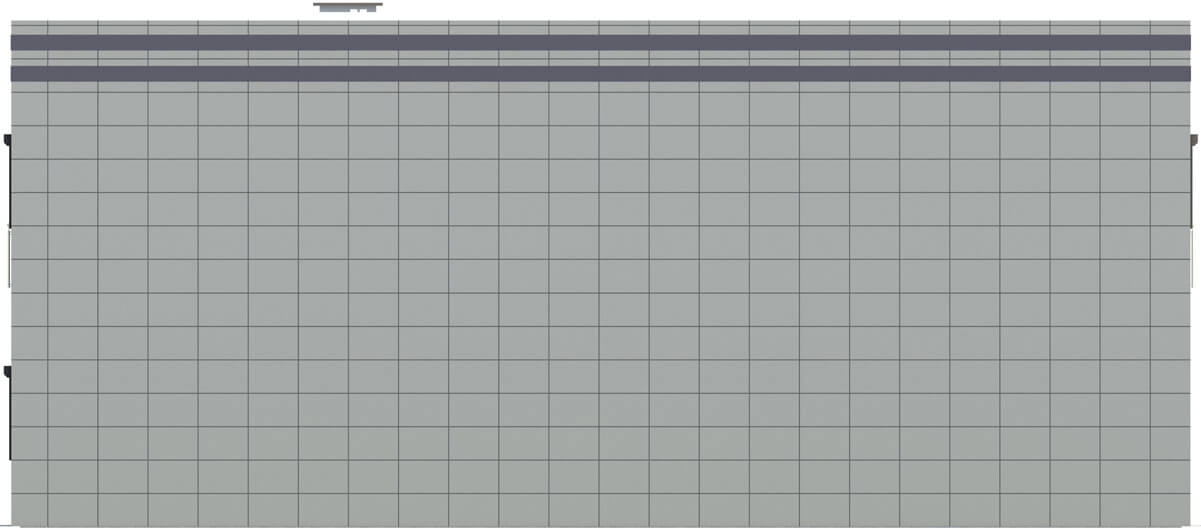

Elewacje
Informacje podstawowe
Technologia: tradycyjna
Ściany zewnętrzne: pustak ceramiczny EDER 24 cm, styropian 15 cm, tynk zewnętrzny.
Stropy: strunobetonowe o grubości konstrukcyjnej 20 cm
Kąt nachylenia stropodachu: 5%
Ogrzewanie: kotłownia gazowa - w całym budynku ogrzewanie podłogowe
Wentylacja: mechaniczna nawiewno - wywiewna
Program:Parter: apteka z salą ekspedycyjną i zapleczem sanitarnym, socjalnym, magazynowym, zmywalnia, izba recepturowa, kotłownia gazowa
Piętro: przestrzeń biurowa do zagospodarowania, zaplecze sanitarne i socjalne.
Koszty budowy sprawdź >>
Architekt: Ewa Ferfecka-Homola, Anna Tenerowicz, Łukasz Szczepaniak
Projekt ten został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
Zawartość projektu sprawdź szczegóły >>
Łączna zawartość obu projektów architektoniczno - budowlanego oraz projektu technicznego, które można zamówić razem lub osobno:
- projekt architektoniczny budowlany
- projekt konstrukcyjny budowlany
- projekt budowlany wewnętrznych instalacji sanitarnych (c.o, wod-kan, gaz, wentylacja mechaniczna, projekt kotłowni)
- projekt budowlany wewnętrznej instalacji elektrycznej oraz instalacji odgromowej
- opinie rzeczoznawców: BHP, Sanepid, P.poż. dotyczące rozwiązań zastosowanych wewnątrz budynku
- przedmiar robót budowlanych + zestawienie materiałów
- szacunkowa charakterystyka ene rgetyczna
- zgoda na zmiany w projekcie
Zdjęcia z realizacji zobacz wszystkie >>
Parametry projektu
Ogólne kategorie, do których należy ten projekt
- Powierzchnia użytkowa (m²) 300 - 500
- Powierzchnia zabudowy (m²) 200 - 300
- Kąt nachylenia dachu (°) 0 - 5
- Szerokość działki/krótszy bok (m) 16 - 18
- Wysokość budynku (m) 8 - 9
Podstawowe parametry projektu
- Powierzchnia użytkowa (m²) 336.20
- Powierzchnia zabudowy (m²) 202.80
- Szerokość budynku/krótszy bok (m) 10.14
- Długość budynku/dłuższy bok (m) 20
- Wysokość budynku (m) 8.92
- Szerokość działki/krótszy bok (m) 17.10
- Kąt nachylenia dachu (°) 2,25
- Rodzaj dachu płaski
- Piwnica bez podpiwniczenia
- Garaż bez garażu
- Poddasze piętro
Uzupełniające parametry projektu
- Rodzaj technologii* tradycyjna
- Strop w budynku* strunobetonowy
- Kubatura (m³) 1775.20
- Styl modernistyczny
- Liczba kondygnacji 2
- Rodzaj ogrzewania gazowe
- Wskaźnik energii pierwotnej (kWh/(m²·rok)) 35.19
- Wentylacja* mechaniczna
- Liczba pomieszczeń 20
Dodatkowe parametry projektu
- Winda w budynku nie
- Przystosowany dla osób niepełnosprawnych tak
- Garaż podziemny nie
- Pomieszczenie socjalne tak
* gwiazdką są oznaczone w parametrach projektu zmiany nieistotne, które nie wymagają przeprojektowania do pozwolenia zamiennego. Do każdego projektu dołączamy bezpłatną zgodę na wprowadzanie zarówno zmian istotnych jak i nieistotnych.
Darmowe dodatki do projektu
- 10 stylowych projektów ogrodzeń
- 10 projektów śmietników
- 5 projektów grilli z funkcją rusztu, kominka i wędzarni
- 6 projektów oczek wodnych
- 6 projektów altan
- 4 projekty huśtawek ogrodowych
- 4 projekty bud dla psów
- 4 projekty szamb o poj. 21,6 m3 / 14,6 m3 / 10 m3 i 6,4 m3
- 2 projekty przydomowej oczyszczalni ścieków. Jeden dla rodziny do 4 osób, drugi dla rodziny do 6 osób
- projekt przydomowej elektrowni wiatrowej
- schemat instalacji fotowoltaicznej
- projekty budek lęgowych dla kilkudziesięciu gatunków ptaków
- zgoda na wszelkie zmiany i adaptacje
