Budynek usługowo - mieszkalny
Kod: LK-33
 |
W podanej cenie oferujemy 3 kopie projektu architektoniczno-budowlanego potrzebnego do uzyskania pozwolenia na budowę oraz 3 kopie projektu technicznego niezbędnego do prowadzenia budowy sprawdź >> |
 |
Projekt na zamówienie dostępny w terminie ustalonym z biurem skontaktuj się >> |
 |
Parametry projektu zobacz >> |
 |
Istnieje również możliwość zakupu wersji elektronicznej (w formacie dwg) projektu architektoniczno - budowlanego skontaktuj się >> |
 |
Koszty budowy zobacz >> |
 |
Forum dotyczące tego projektu zobacz >> |
 |
Zmiany istotne i nieistotne, które możesz wprowadzić w tym projekcie sprawdź >> |
 |
Adaptacja i pozwolenie na budowę zobacz >> |
 |
Jeśli masz pytanie |
Prezentacja projektu
Opis projektu
LK-33. Projekt sklepu, projekt budynku biurowego, projekt zakładu fryzjerskiego, projekt budynku salonu kosmetycznego, projekt budynku SPA, projekt budynku odnowy biologicznej, projekt marketu, projekt pawilonu handlowego, projekt budynku salonu sprzedaży, projekt budynku obsługi klienta

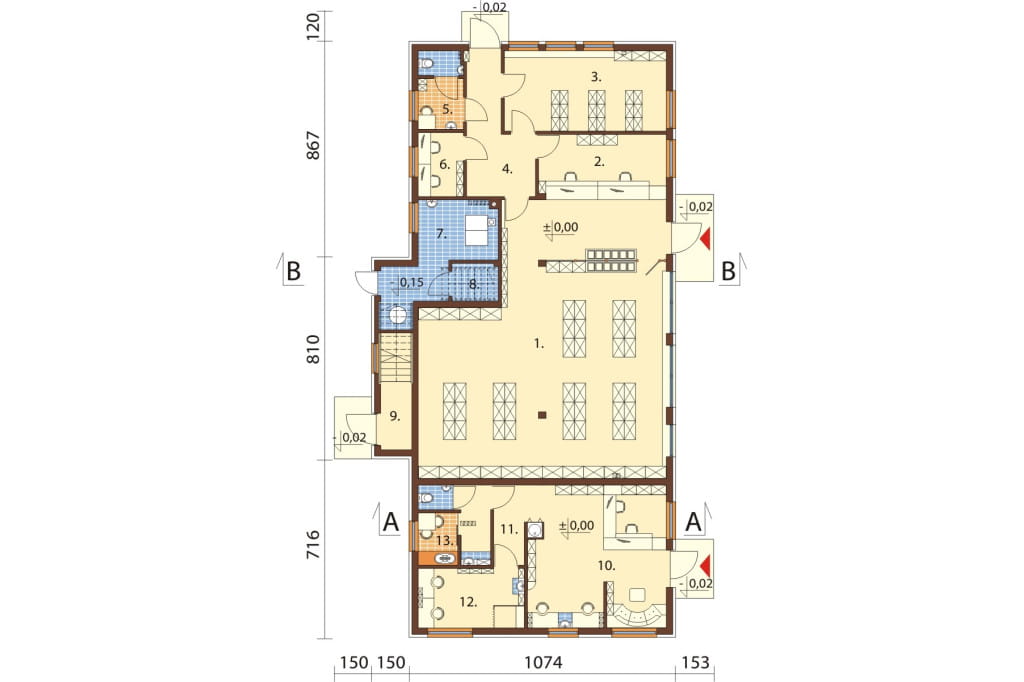

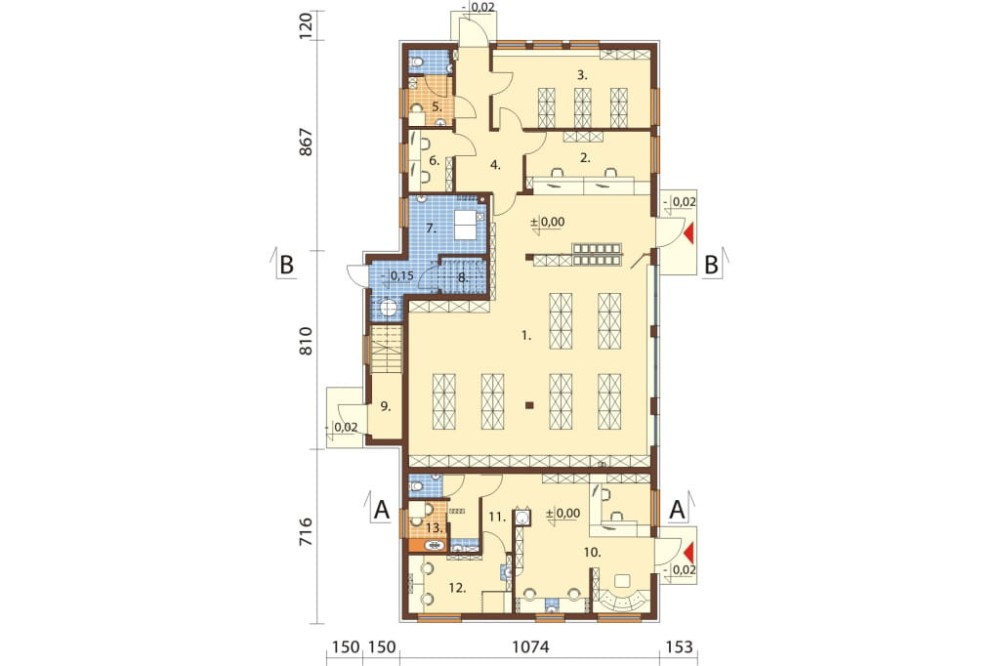

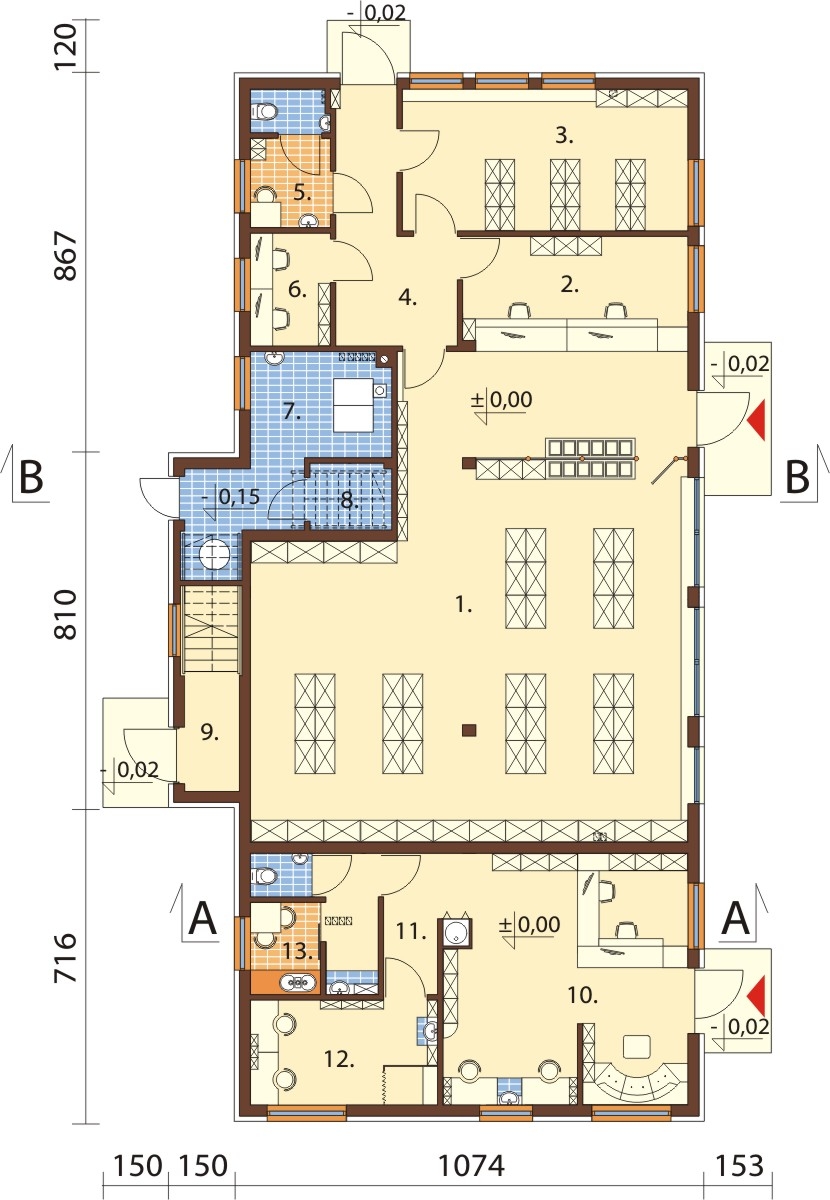

Rzut parteru
Parter: 231,2 m?2;
Sklep: 176,1 m?2;
1. Ekspozycja 98,6 m?2;
2. Sprzedaż 12,1 m?2;
3. Magazyn 21,2 m?2;
4. Korytarz 11,7 m?2;
5. Pomieszczenie socjalne 5,6 m?2;
6. Biuro 4,7 m?2;
7. Kotłownia 13,4 m?2;
8. Skład opału 2,8 m?2;
9. Klatka schodowa 5,9 m?2;
Gabinet kosmetyczny: 55,1 m?2;
10.Gabinet kosmetyczny z poczekalnią32,0m?2;
11. Korytarz 4,0 m?2;
12. Gabinet kosmetyczny 10,3 m?2;
13. Pomieszczenie socjalne 8,8 m?2;
Na parterze wydzielono dwie strefy dostępne poprzez osobne wejścia. Pierwszą z nich tworzy gabinet kosmetyczny z zapleczem socjalnym, kilkoma stanowiskami pracowniczymi oraz toaletą. Druga składa się natomiast z dużej przestrzeni idealnej do zaplanowania w niej sklepu, wydzielonego miejsca sprzedaży, biura oraz pomieszczenia socjalnego i magazynu. Ze względu na lepszy komfort użytkowania zaplecze posiada dodatkowe wejście zaplanowane w elewacji bocznej. Ponadto z tyłu budynku zaprojektowano kotłownię, skład opału i klatkę schodową prowadzącą na poddasze.

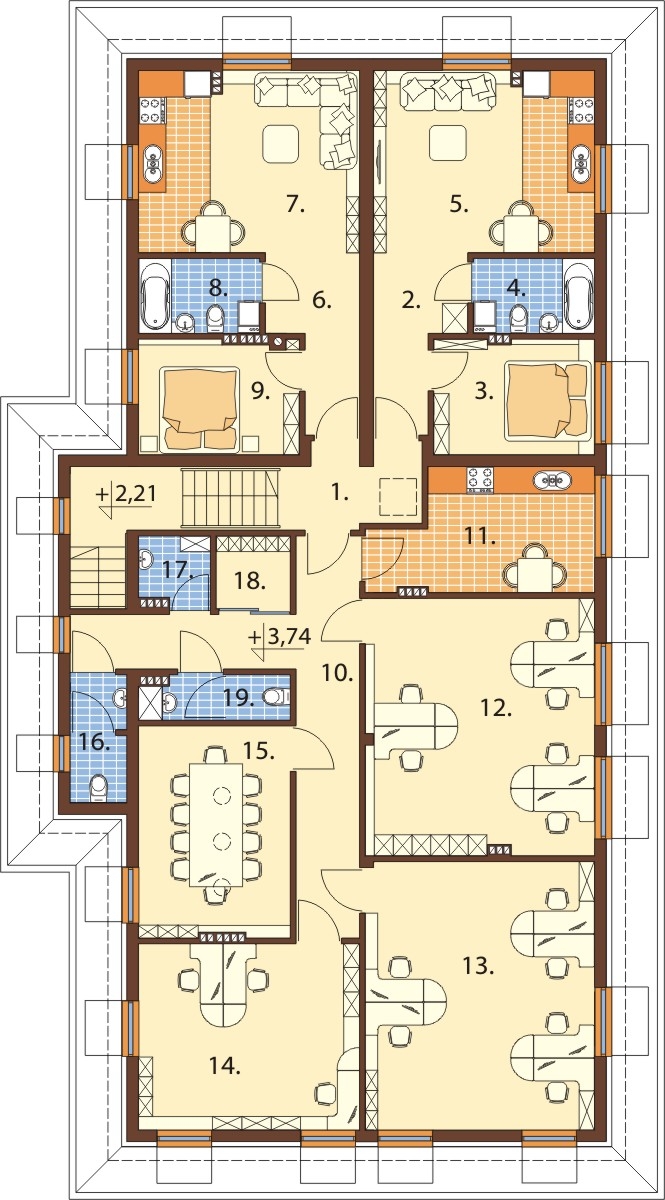

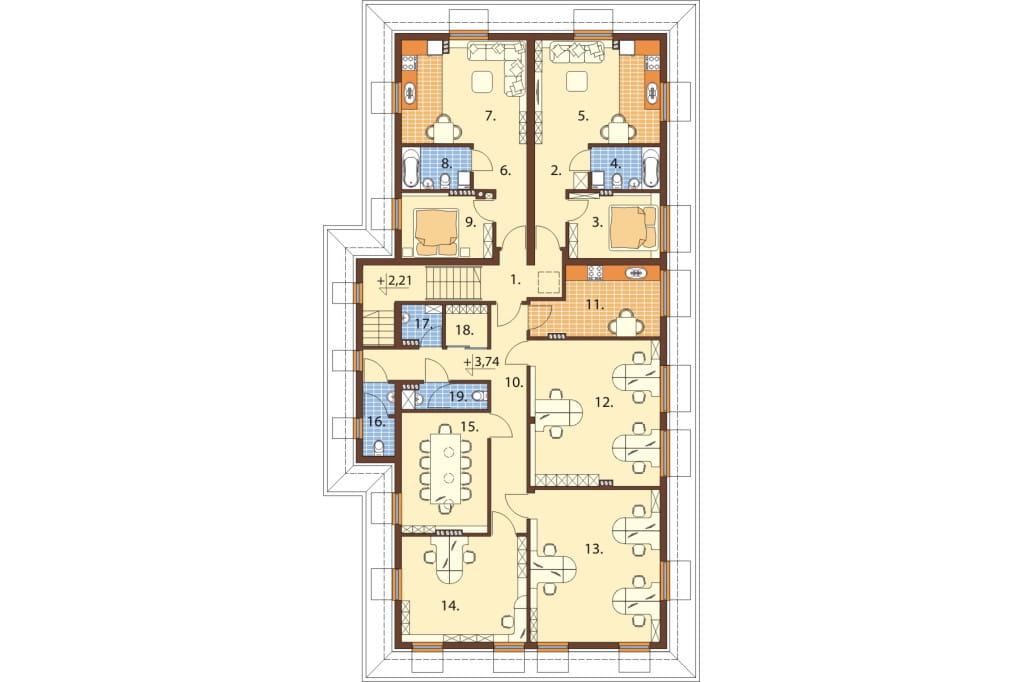

Rzut piętra / antresoli
Piętro: 225,9 m?2;
1. Komunikacja 13,3 m?2;
Część mieszkalna: 77,8 m?2;
Mieszkanie I: 38,8 m?2;
2. Przedpokój 6,3 m?2;
3. Pokój 8,9 m?2;
4. Łazienka 4,4 m?2;
5. Pokój z aneksem kuchennym 19,4 m?2;
Mieszkanie II: 39,0 m?2;
6. Przedpokój 6,3 m?2;
7. Pokój z aneksem kuchennym 19,3 m?2;
8. Łazienka 4,4 m?2;
9. Pokój 8,7 m?2;
Część biurowa: 135,5 m?2;
10. Hall 18,4 m?2;
11. Kuchnia 12,0 m?2;
12. Biuro 28,2 m?2;
13. Biuro 29,6 m?2;
14. Biuro 19,8 m?2;
15. Biuro 15,3 m?2;
16. WC 3,4 m?2;
17. Pomieszczenie gospodarcze 72,3 m?2;
18. Szatnia 2,6 m?2;
19. WC 3,2 m?2;
Poddasze tworzą wydzielone pomieszczenia mieszkalne i biurowe. Mieszkania są stosunkowo niewielkie, jednak spełniają wszystkie funkcje potrzebne do wygodnego życia. Dobrym pomysłem może się okazać przekształcenie poddasza w całości na biuro, co ułatwi organizację przestrzeni i nie będzie zakłócało życia mieszkańcom budynku.

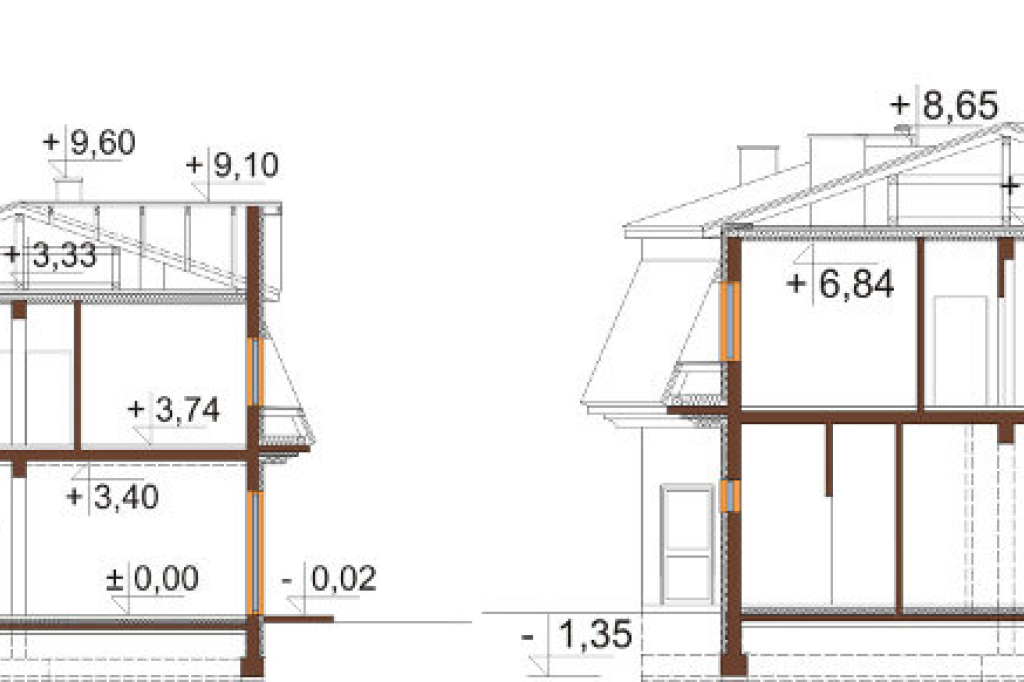

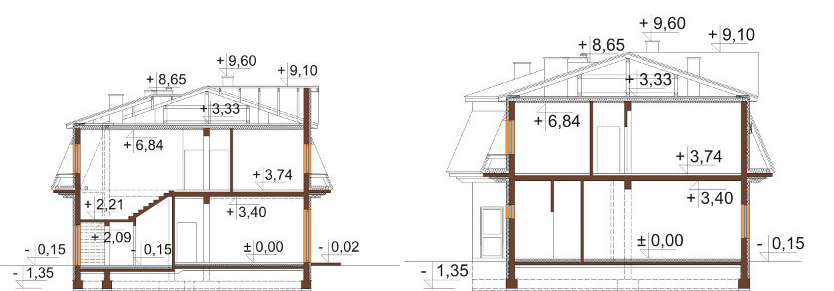

Przekrój

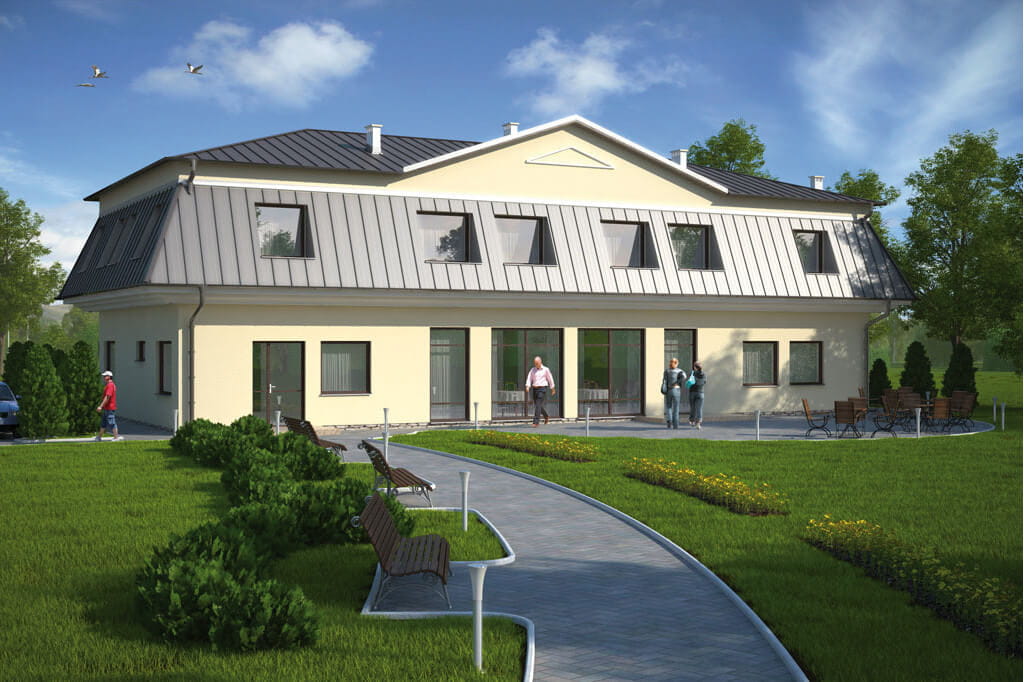

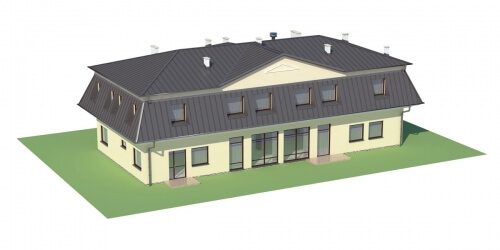

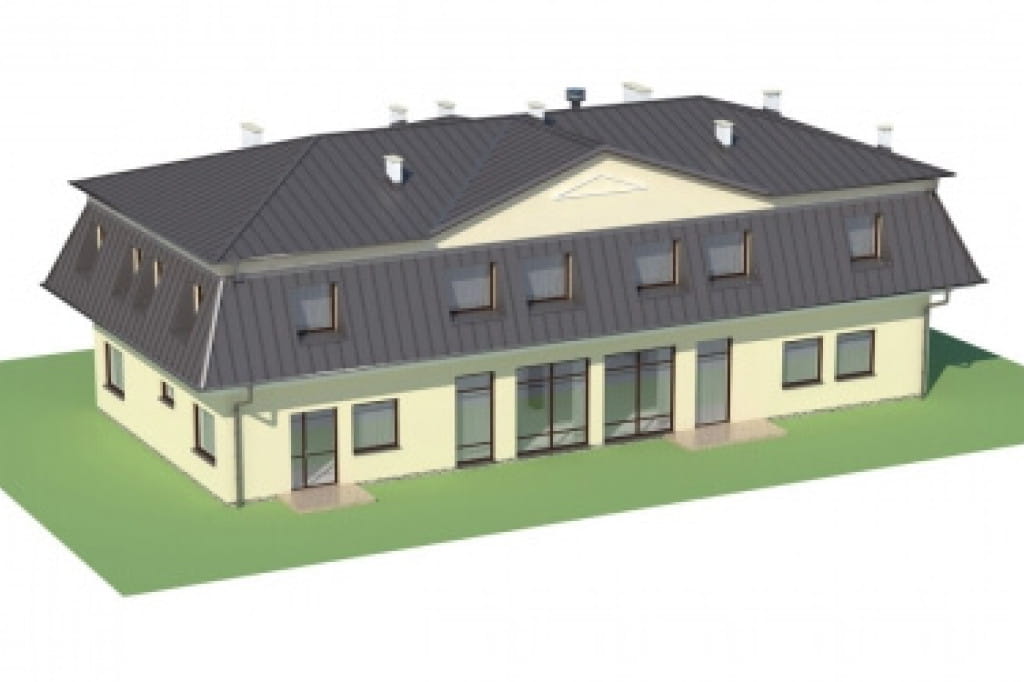

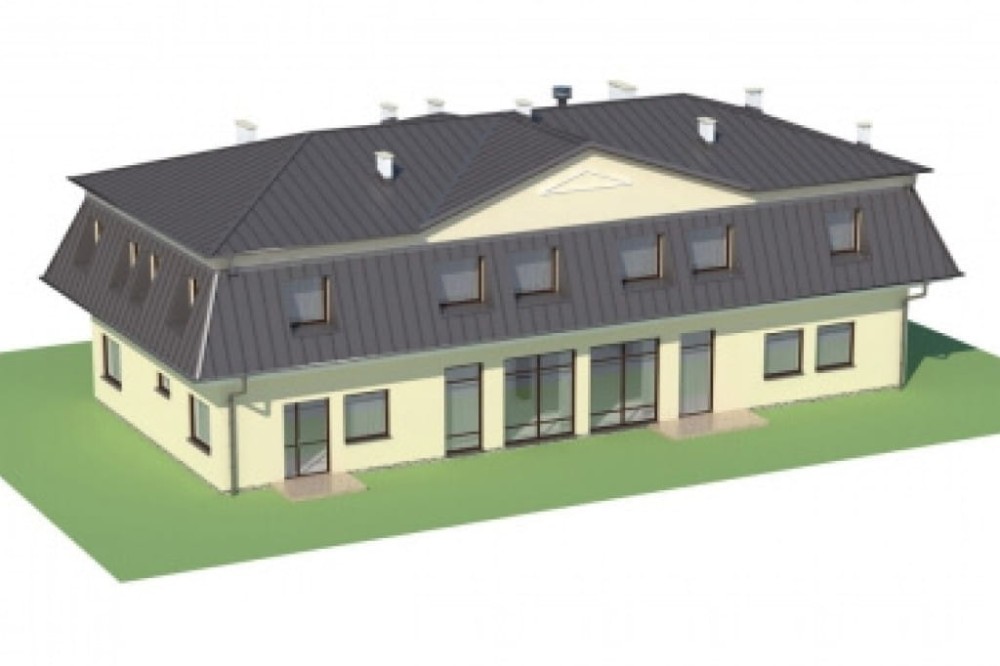

Model 3D
Bryła obiektu należy do rozwiązań nieskomplikowanych, opartych na prostym kształcie, przekrytym ciekawą połacią dachu. Jedyne wysunięcie znajduje się w tylnej elewacji, w którym zaplanowano węzeł komunikacyjny ze strefą poddasza. Dzięki temu każde piętro budynku jest funkcjonalnie wyodrębnione, co korzystnie wpłynie na komfort osób w nim przebywających. Styl założenia pozwoli na wpisanie się go niemal w każdą przestrzeń zurbanizowaną.

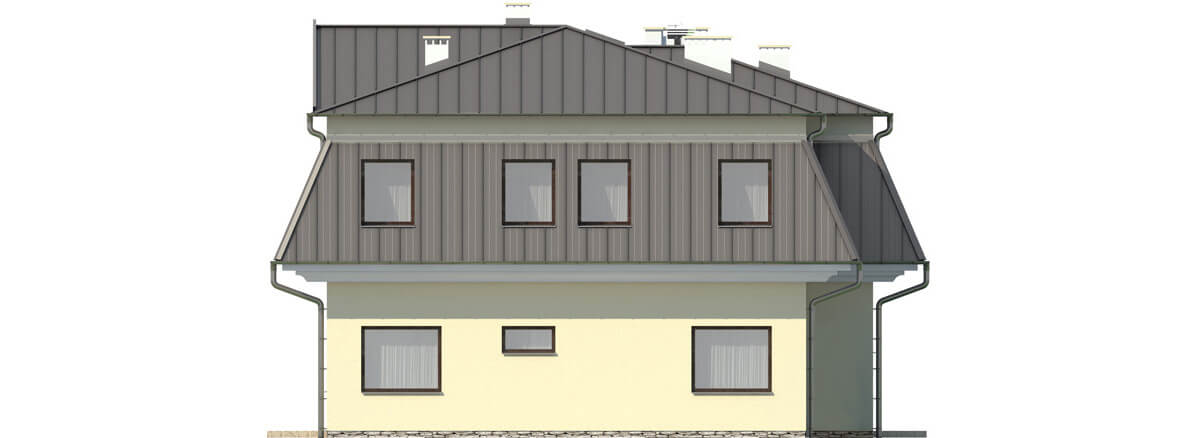

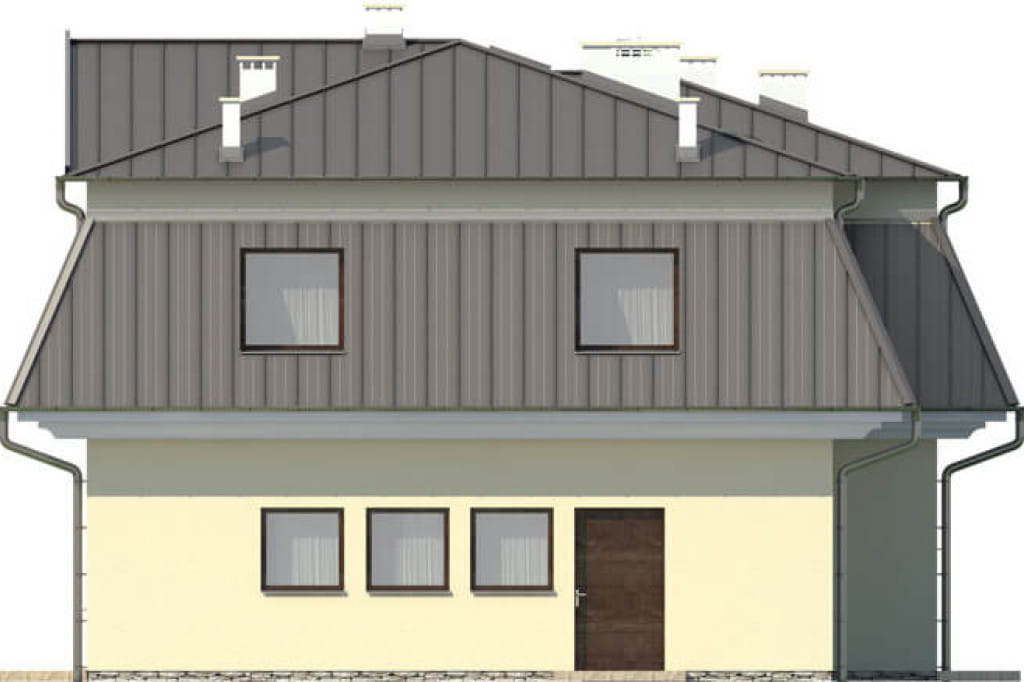

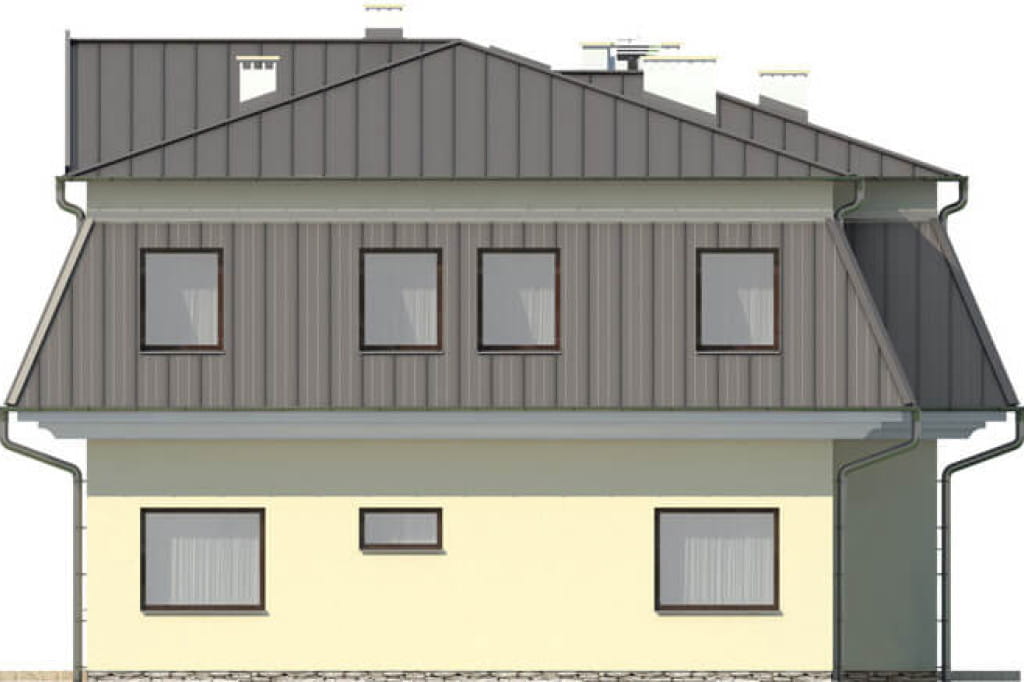

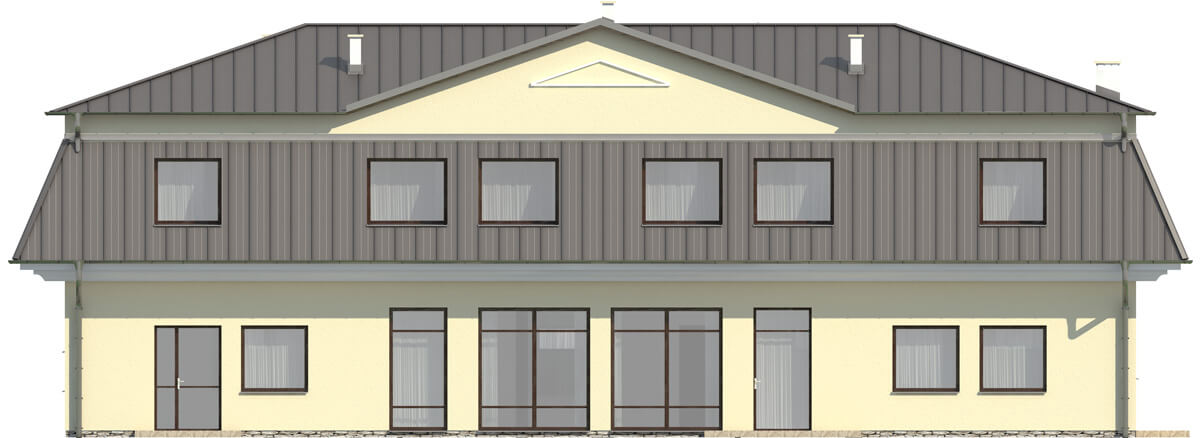

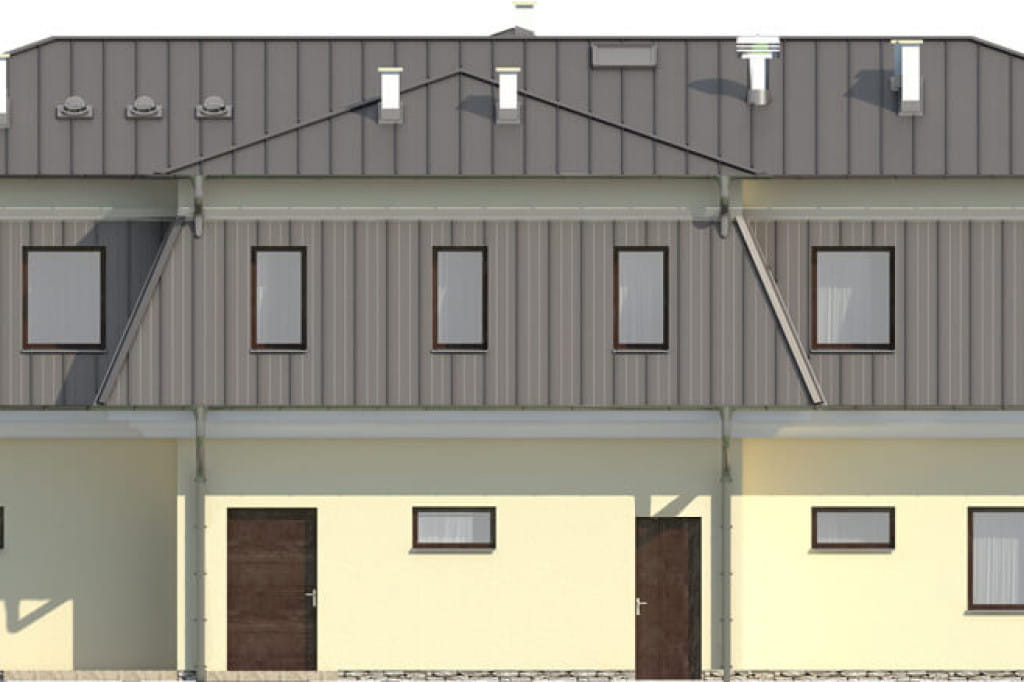

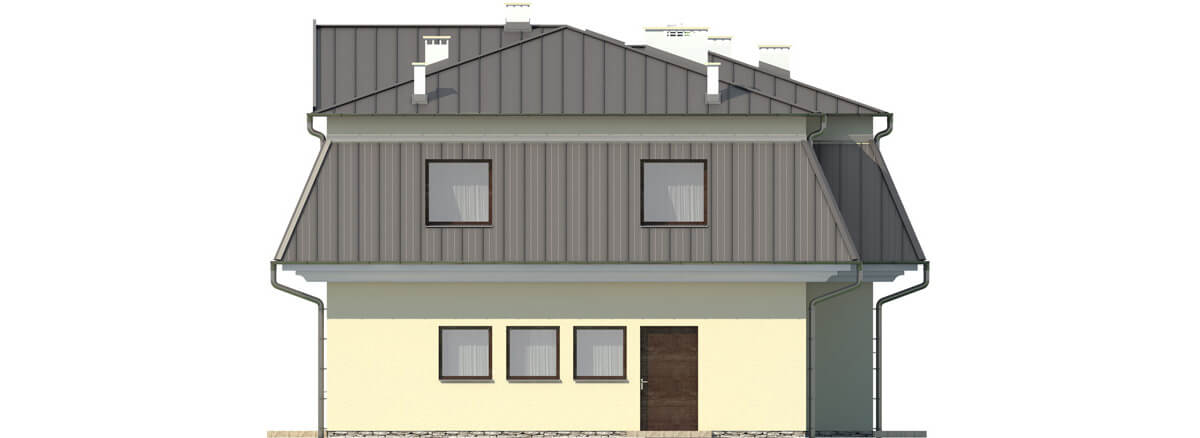

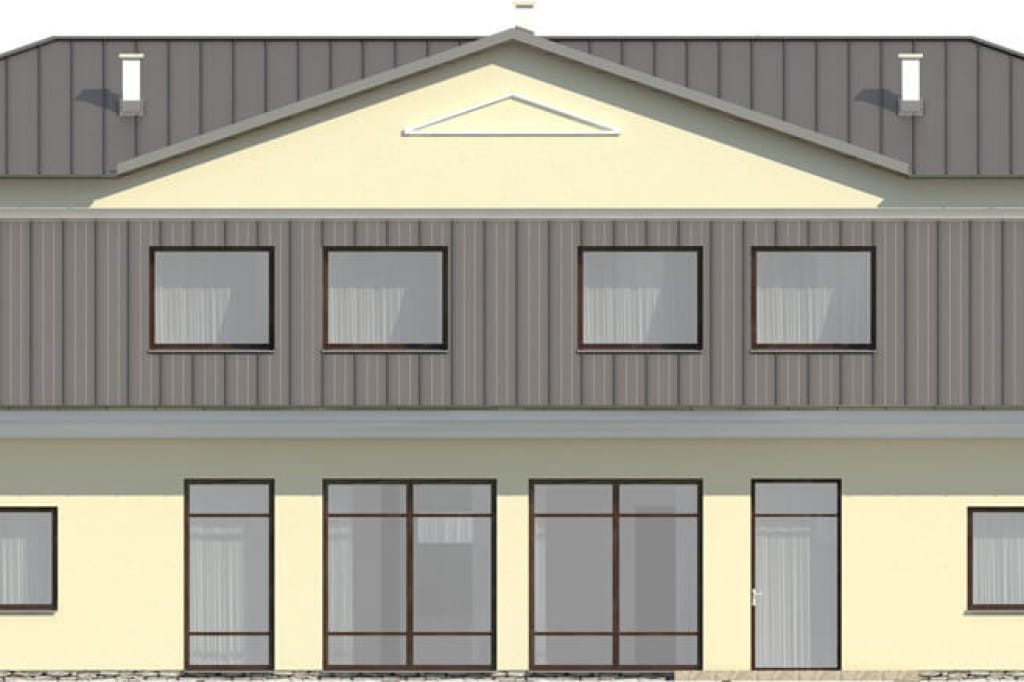

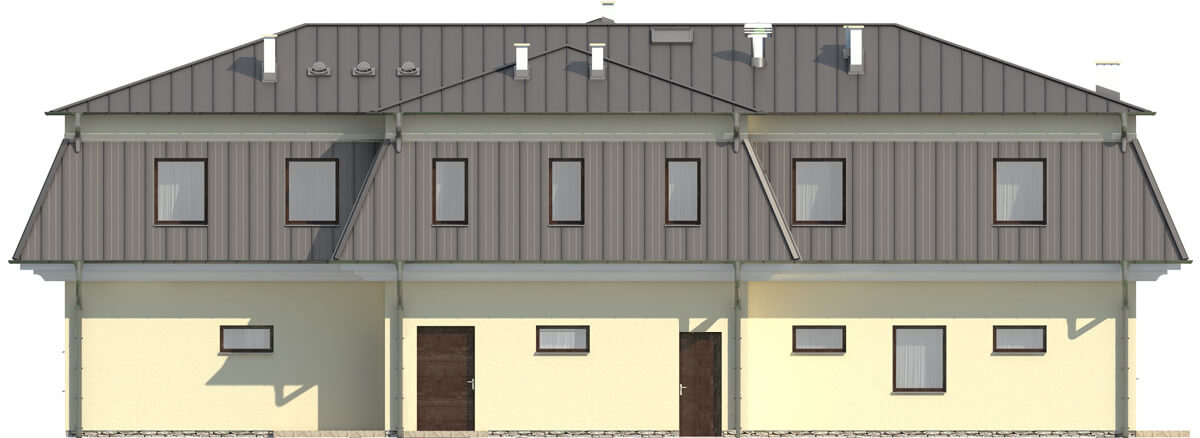

Elewacje
Informacje podstawowe
Projekt budynku usługowo-mieszkalnego, mogący pełnić funkcję sklepu przemysłowego z biurami oraz gabinetem kosmetycznym LK-33, piętrowy, bez podpiwniczenia i bez garażu. Technologia tradycyjna: ściany zewnętrzne - pustak ceramiczny 25 cm, płyty PUR 12 cm, tynk zewnętrzny. Stropy: nad parterem TERIVA, nad piętrem drewniany. Kąt nachylenia dachu: 19°, 67°. Pokrycie dachu: blacha dachówkowa.
Ogrzewanie: kotłownia na paliwo stałe.
Program: sklep przemysłowy z zapleczem socjalnym i magazynowym, gabinet kosmetyczny z zapleczem sanitarno-socjalnym, 4 pomieszczenia biurowe z zapleczem socjalno-sanitarnym, 2 mieszkania: salon z aneksem kuchennym, pokój, łazienka.
ZAWARTOŚĆ PROJEKTU:
- projekt architektoniczny budowlany
- projekt konstrukcyjny budowlany
- projekt budowlany wewnętrznych instalacji sanitarnych (c.o, wod-kan, wentylacja mechaniczna sklepu, hydranty p.poż., projekt kotłowni)
- projekt budowlany wewnętrznej instalacji elektrycznej oraz instalacji odgromowej (w tym m.in: p.poż. wyłącznik prądu, oświetlenie, awaryjne oświetlenie ewakuacyjne)
- przedmiar robót budowlanych
- zgoda na zmiany w projekcie
Dla projektu dostępna jest również alternatywna więźba dachowa z prefabrykowanych dźwigarów dachowych z użyciem płytek kolczastych Firmy MITEK INDUSTRIES POLSKA. Do projektu dołączona jest również wycena wykonania dachu w tej technologi.
Koszty budowy sprawdź >>
Architekt: Ewa Ferfecka-Homola, Jaromir Mruk, Łukasz Szczepaniak,
Projekt ten został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
Zawartość projektu sprawdź szczegóły >>
Łączna zawartość obu projektów architektoniczno - budowlanego oraz projektu technicznego, które można zamówić razem lub osobno:
Parametry projektu
Ogólne kategorie, do których należy ten projekt
- Powierzchnia mieszkalna (m²) 300 - 500
- Powierzchnia użytkowa (m²) 300 - 500
- Powierzchnia zabudowy (m²) 200 - 300
- Kąt nachylenia dachu (°) 15 - 20
- Szerokość działki/krótszy bok (m) 20 - 25
- Wysokość budynku (m) 9 - 10
Podstawowe parametry projektu
- Powierzchnia mieszkalna (m²) 441.40
- Powierzchnia użytkowa (m²) 457.00
- Powierzchnia zabudowy (m²) 269.30
- Szerokość budynku/krótszy bok (m) 12.24
- Długość budynku/dłuższy bok (m) 23.93
- Wysokość budynku (m) 9.25
- Szerokość działki/krótszy bok (m) 20.20
- Kąt nachylenia dachu (°) 19.98
- Rodzaj dachu dwuspadowy
- Piwnica bez podpiwniczenia
- Garaż bez garażu
- Poddasze poddasze użytkowe
Uzupełniające parametry projektu
- Rodzaj technologii* tradycyjna
- Układ dachu kalenicowy
- Kubatura (m³) 2121.60
- Liczba kondygnacji 2
- Rodzaj ogrzewania paliwo stałe
- Wskaźnik energii pierwotnej (kWh/(m²·rok)) 19.98
- Liczba pomieszczeń 32
- Liczba łazienek (bez WC) 2
* gwiazdką są oznaczone w parametrach projektu zmiany nieistotne, które nie wymagają przeprojektowania do pozwolenia zamiennego. Do każdego projektu dołączamy bezpłatną zgodę na wprowadzanie zarówno zmian istotnych jak i nieistotnych.
Darmowe dodatki do projektu
- 10 stylowych projektów ogrodzeń
- 10 projektów śmietników
- 5 projektów grilli z funkcją rusztu, kominka i wędzarni
- 6 projektów oczek wodnych
- 6 projektów altan
- 4 projekty huśtawek ogrodowych
- 4 projekty bud dla psów
- 4 projekty szamb o poj. 21,6 m3 / 14,6 m3 / 10 m3 i 6,4 m3
- 2 projekty przydomowej oczyszczalni ścieków. Jeden dla rodziny do 4 osób, drugi dla rodziny do 6 osób
- projekt przydomowej elektrowni wiatrowej
- schemat instalacji fotowoltaicznej
- projekty budek lęgowych dla kilkudziesięciu gatunków ptaków
- zgoda na wszelkie zmiany i adaptacje
