Projekt Pensjonat, Dom weselny Kod:
K-31
|
Masz pytania, chcesz zamówić projekt. Zadzwoń do nas!
PN - PT od 8 do 16: 12 414 35 06, 12 414 35 34, 12 410 49 71 / PN - PT od 16 do 18: 790 625 570 |

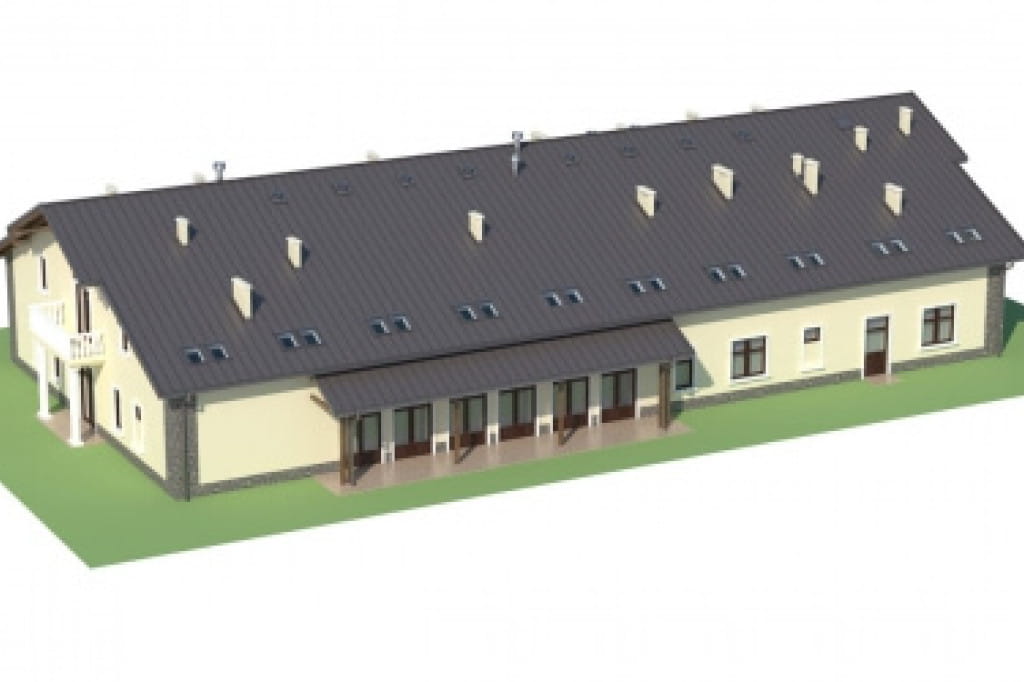

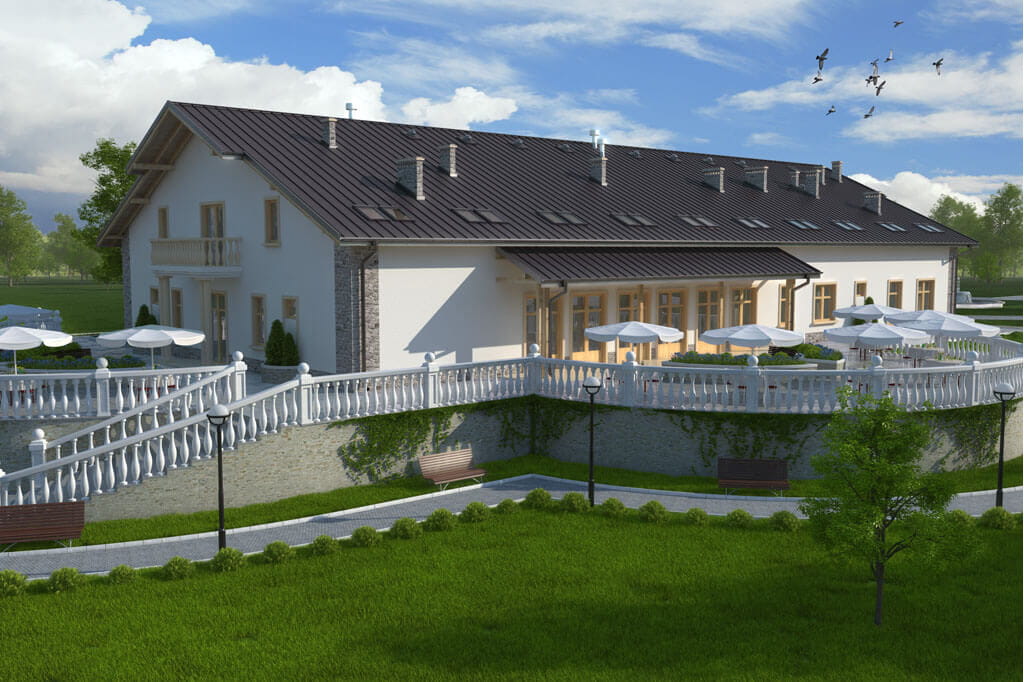

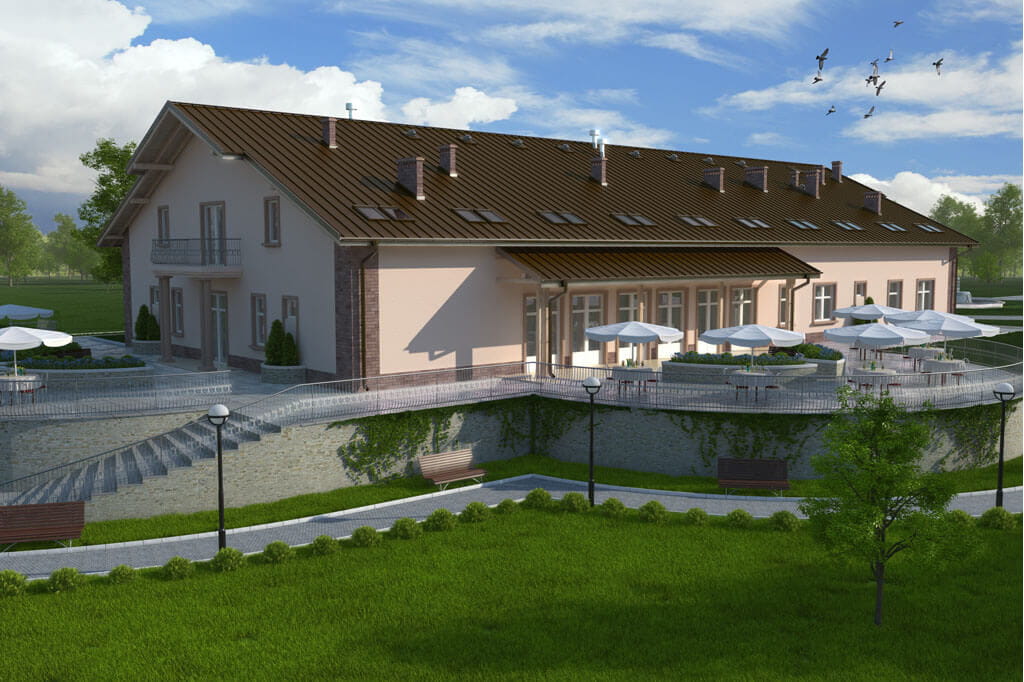

Model
 Bryła budynku należy do bardzo prostych. Nieskomplikowany w rzucie kształt został przykryty dachem dwuspadowym, dzięki czemu jego budowa będzie bardziej oszczędna. Mimo tego budynek jest bardzo ciekawy, dzięki zastosowaniu zadaszonego wejścia, dwóm balkonom wspartym kolumnami oraz licznym świetlikom w połaci dachu. Forma ta jest doskonałym przykładem na stworzenie budynku prostego, a zarazem bardzo atrakcyjnego. |
Elewacje

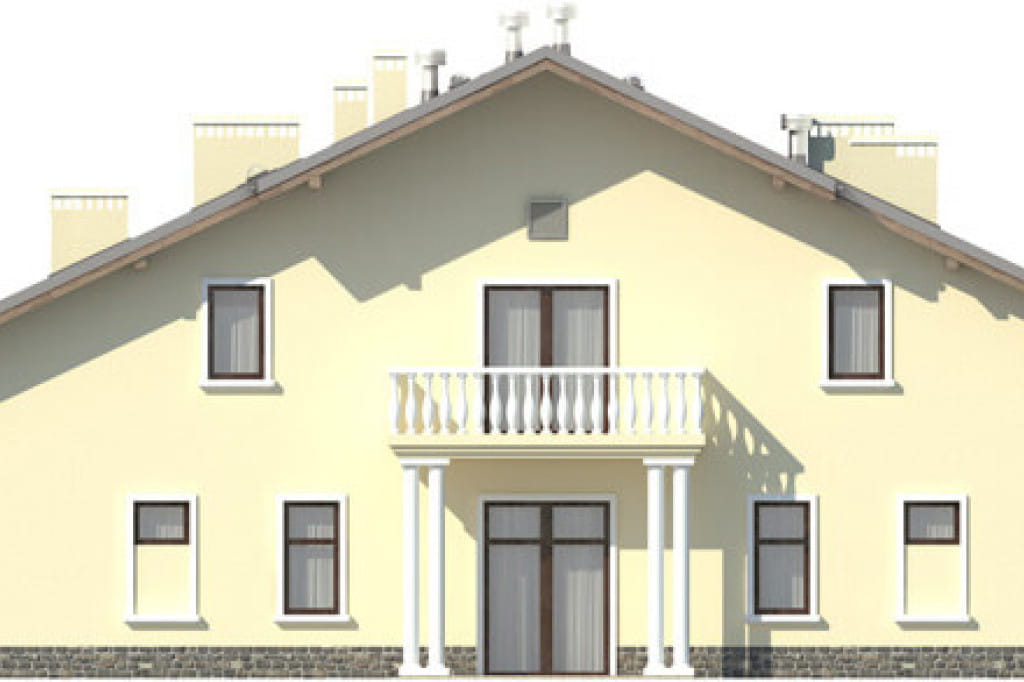

elewacja ogrodowa

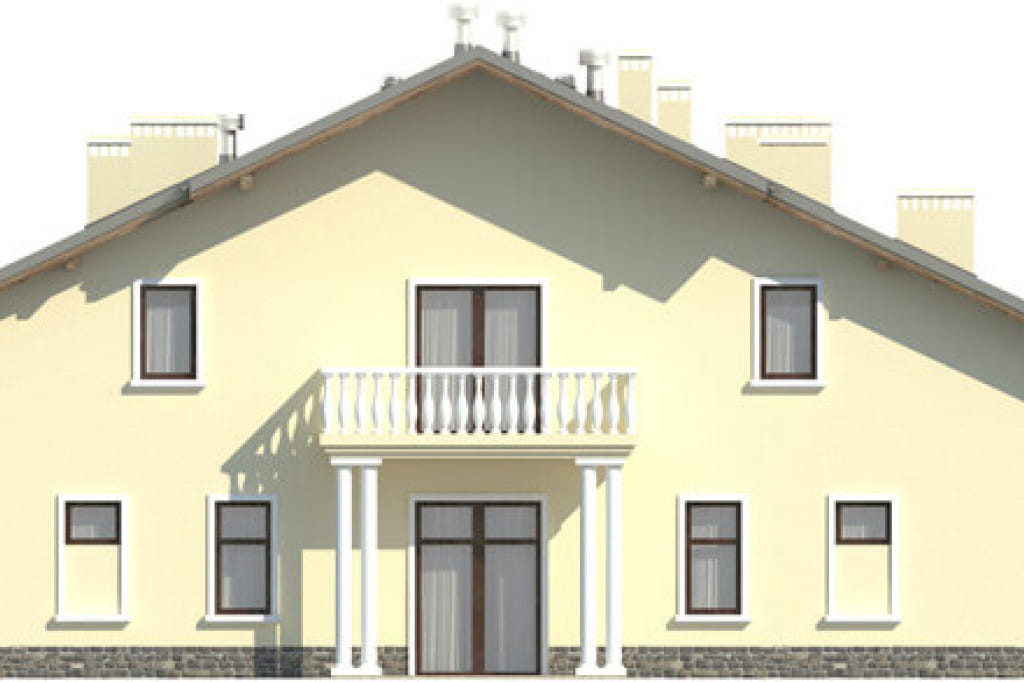

elewacja frontowa

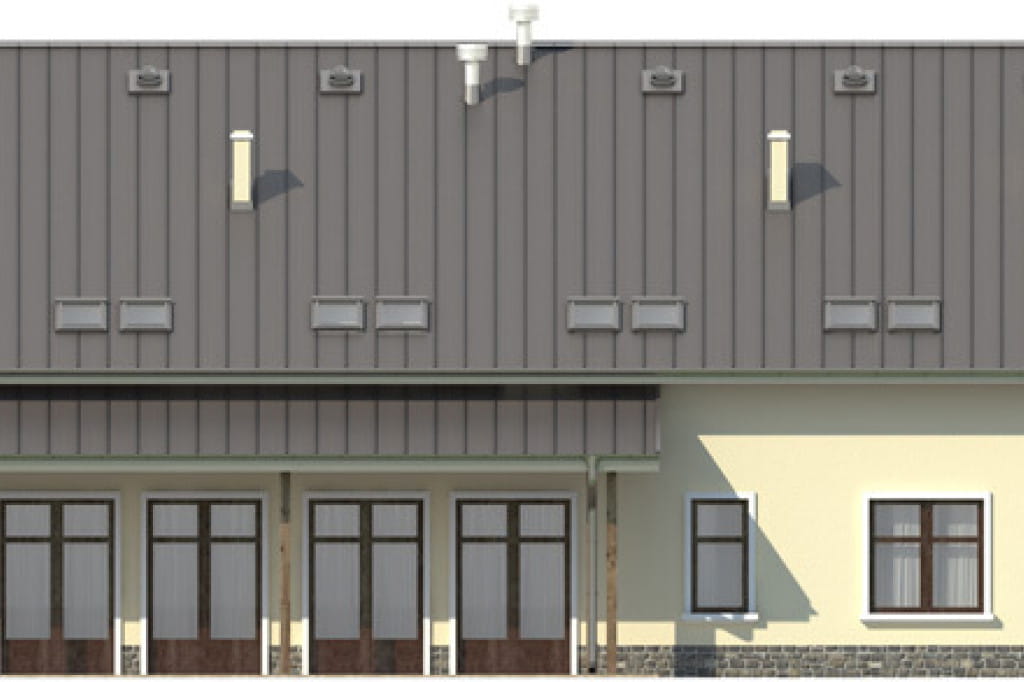

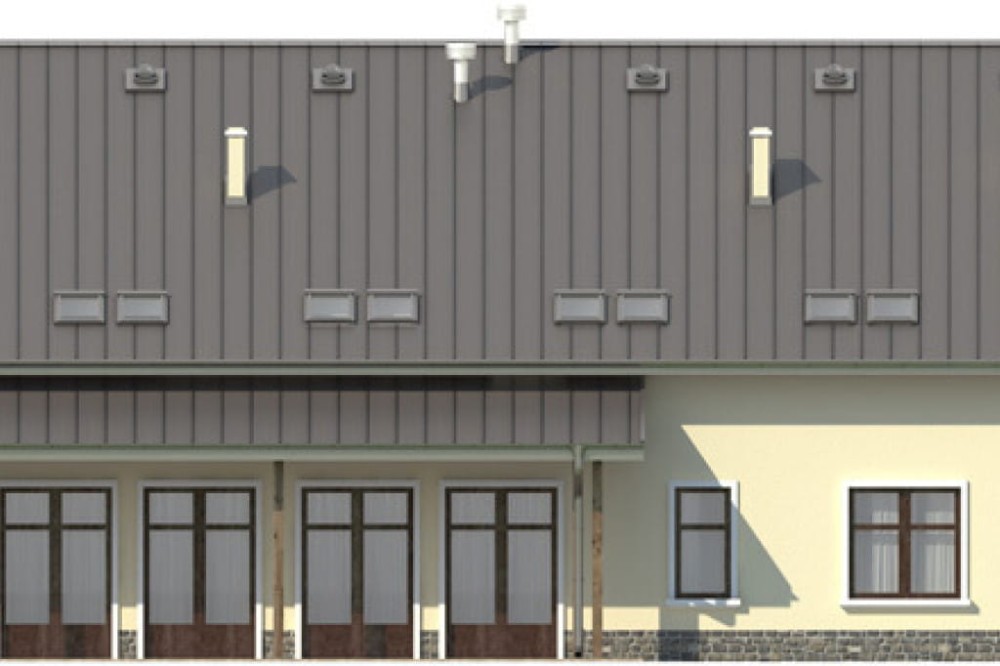

elewacja boczna

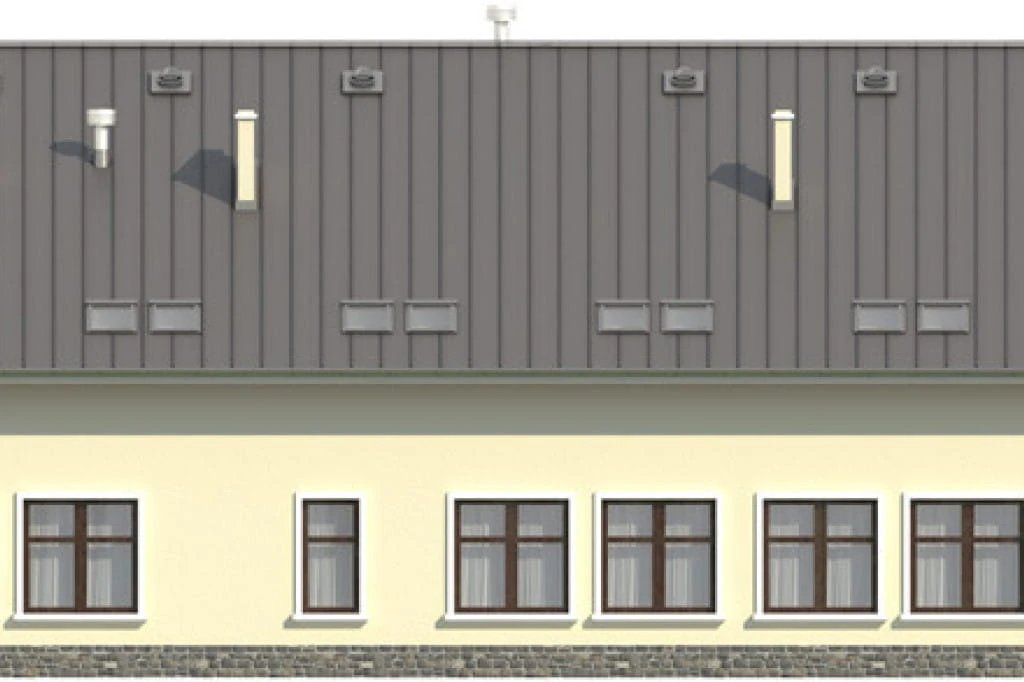

elewacja boczna

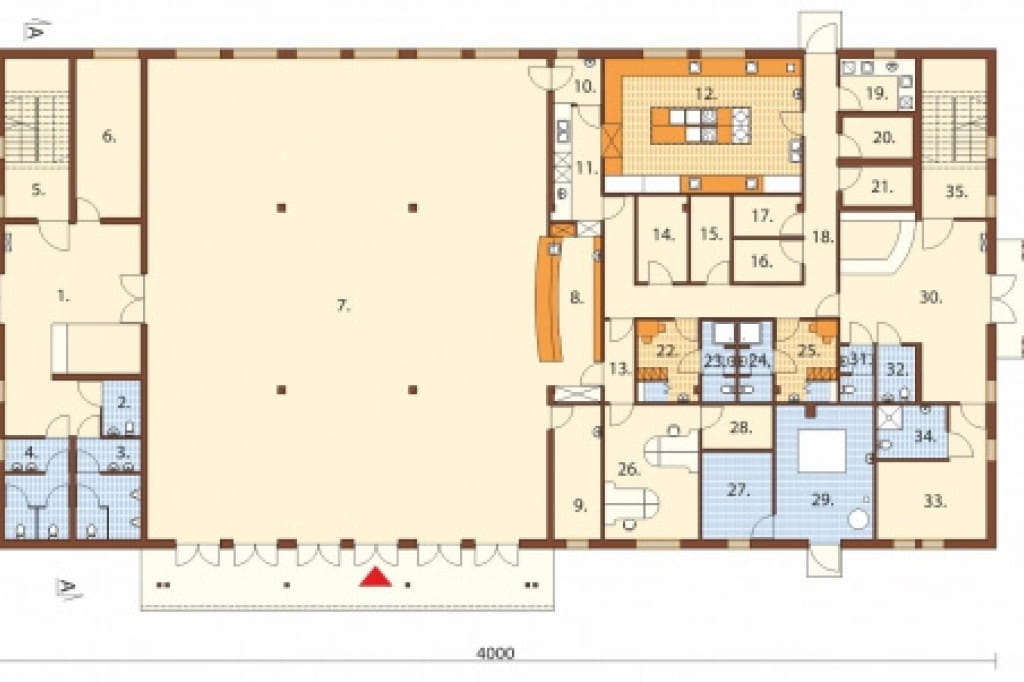

Rzut parteru
|
Parter: 722,20 m² 1. Hall + szatnia 41,8 m² 2. WC dla osób niepełnosprawnych 3,4 m² 3. WC męski 10,1 m² 4. WC damski 10,1 m² 5. Klatka schodowa 18,9 m² 6. Biuro 16,6 m² 7. Sala konsumpcyjna 307,8 m² 8. Bar 14,3 m² 9. Magazyn porządkowy 10,2 m² 10. Rozdzielnia 3,4 m² 11. Zmywalnia 9,2 m² 12. Kuchnia 42,4 m² 13. Korytarz 3,9 m² 14. Mag. naczyń stołowych 6,9 m² 15. Mag. produktów suchych 5,5 m² 16. Magazyn napojów 4,7 m² 17. Magazyn 4,4 m² 18. Korytarz 28,2 m² 19. Obieralnia / wyparzalnia jaj 6,4 m² 20. Chłodnia 4,7 m² 21. Mag. owoce / warzywa 4,5 m² 22. Pomieszczenie socjalne 8,0 m² 23. WC + natrysk 4,2 m² 24. WC + natrysk 4,2 m² 25. Pomieszczenie socjalne 8,0 m² 26. Biuro 20,3 m² 27. Skład opału 9,9 m² 28. Archiwum 5,0 m² 29. Kotłownia 21,0 m² 30. Hall + recepcja 36,0 mV 31. WC 2,9 m² 32. WC dla osób niepełnosprawnych 3,5 m² 33. Pokój dla osób niepełnosprawnych 17,1 m² 34. Łazienka dla osób niepełnosprawnych 5,9 m² 35. Klatka schodowa 18,9 m² Na parterze wydzielono bardzo przestronną salę konsumpcyjną, w której można bez przeszkód zorganizować salę weselną z wydzielonym miejscem do tańca. Ponadto znajdują się tu liczne pomieszczenia usprawniające pracę restauracji tj. kuchnia, magazyny, pomieszczenia techniczne i socjalne, węzły sanitarne itp. Do budynku prowadzi kilka wejść, co otwiera wnętrze na strefę zewnętrzną. Po lewej stronie od głównego wejścia zaplanowano również biuro oraz toalety dla gości. |

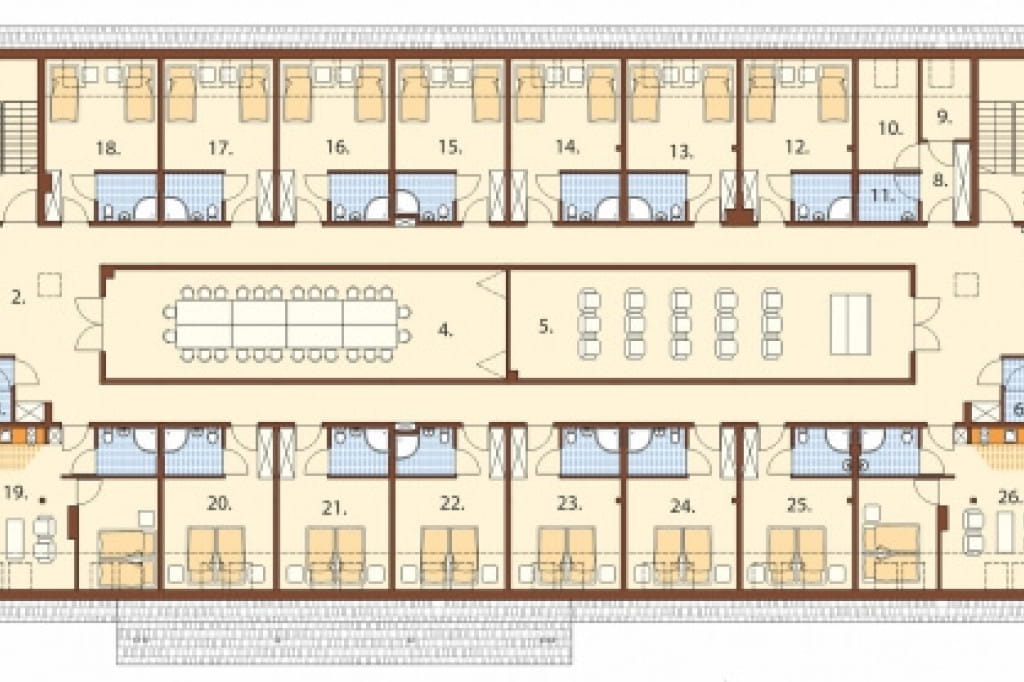

Rzut poddasza
|
Poddasze: 582,90 m² 1. Komunikacja 4,5 m² 2. Hall 143,7 m² 3. WC 3,6 m² 4. Sala konferencyjna 57,5 m² 5. Sala konferencyjna 57,5 m² 6. WC 3,6 m² 7. Komunikacja 4,5 m² 8. Hall 4,8 m² 9. Mag. bielizny brudnej 2,8 m² 10. Mag. bielizny czystej 5,9 m² 11. Mag. środków czystości 3,8 m² 12. Pokój z łazienką 17,6 m² 13. Pokój z łazienką 17,5 m² 14. Pokój z łazienką 17,7 m² 15. Pokój z łazienką 17,5 m² 16. Pokój z łazienką 17,7 m² 17. Pokój z łazienką 17,7 m² 18. Pokój z łazienką 17,9 m² 19. Apartament: salon z aneksem kuchennym, pokój, łazienka 30,3 m² 20. Pokój z łazienką 17,7 m² 21. Pokój z łazienką 17,7 m² 22. Pokój z łazienką 17,5 m² 23. Pokój z łazienką 17,7 m² 24. Pokój z łazienką 17,7 m² 25. Pokój z łazienką 17,7 m² 26. Apartament: salon z aneksem kuchennym, pokój, łazienka 30,3 m² Na poddaszu wydzielono zarówno prywatne pokoje gościnne jak i dwie sale konferencyjne. Każdy pokój posiada osobną łazienkę, a dwa z nich dodatkowy aneks kuchenny z salonem. |

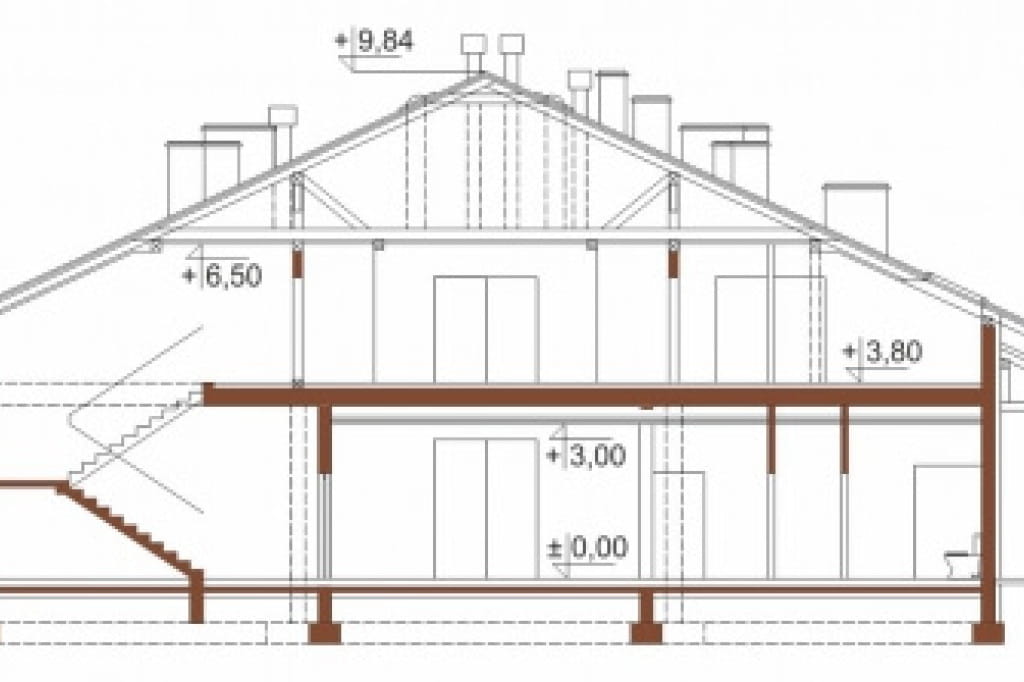

Przekrój
Konstrukcja budynku nie należy do skomplikowanych rozwiązań. Obiekt jest symetryczny, oparty na prostym kształcie, dzięki czemu jego budowa będzie sprawniejsza, a wnętrze bardziej komfortowe w planowaniu.
|
Projekt budynku gastronomicznego z zapleczem noclegowo-konferencyjnym K-31, parterowy z poddaszem użytkowym, bez podpiwniczenia, mogący pełnić funkcję domu weselnego, pensjonatu motelu lub zajazdu. Budynek można również zaadaptować na dom opieki dla osób starszych. |
Powierzchnia zabudowy: 800.00 m²
Powierzchnia użytkowa: 1305.10 m² Kubatura: 6004.90 m³ Szerokość działki: 28.00 m Ilość kondygnacji: 2 Liczba pomieszczeń: 61 Kąt nachylenia dachu: 25° Ilość pokoi: 14 Pokój na parterze: Nie Wysokość budynku: 9.9 m Rodzaj ogrzewania: paliwo stałe |
|
Możemy dostosować ten projekt do
Twoich potrzeb, napisz
co chciałbyś w nim zmienić, przeprojektujemy go tak, aby w pełni odpowiadał Twoim oczekiwaniom
Garaż: bez garażu Piwnica: bez podpiwniczenia Poddasze: poddasze użytkowe Typ: gastronomiczne, motele, komercyjne, projekt hotelu, projekt motelu, projekt karczmy, projekt budynku usługowego, projekt zajazdu, hotel, projekt domu weselnego, projekt domu spokojnej starości, dom spokojnej starości, dom opieki, projekt domu opieki, pensjonat, projekt pensjonatu, projekt budynku gastronomicznego, restauracja, projekt restauracji Technologia: tradycyjna Autorzy projektu: Ewa Ferfecka-Homola, Jaromir Mruk
|
Uzyskujemy pozwolenia na budowę i wykonujemy adaptacje do konkretnej działki sprawdź szczegóły >>
Projekt został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
