Pensjonat
Kod: LK-25
 |
W podanej cenie oferujemy 3 kopie projektu architektoniczno-budowlanego potrzebnego do uzyskania pozwolenia na budowę oraz 3 kopie projektu technicznego niezbędnego do prowadzenia budowy sprawdź >> |
 |
Projekt na zamówienie dostępny w terminie ustalonym z biurem skontaktuj się >> |
 |
Parametry projektu zobacz >> |
 |
Istnieje również możliwość zakupu wersji elektronicznej (w formacie dwg) projektu architektoniczno - budowlanego skontaktuj się >> |
 |
Koszty budowy zobacz >> |
 |
Forum dotyczące tego projektu zobacz >> |
 |
Zmiany istotne i nieistotne, które możesz wprowadzić w tym projekcie sprawdź >> |
 |
Adaptacja i pozwolenie na budowę zobacz >> |
 |
Jeśli masz pytanie |
Prezentacja projektu
Opis projektu
LK-25. Projekt pensjonatu, projekt hotelu, projekt motelu, projekt zajazdu, projekt domu weselnego, projekt sanatorium, projekt restauracji, projekt budynku konferencyjnego, projekt budynku noclegowego, projekt rezydencji,

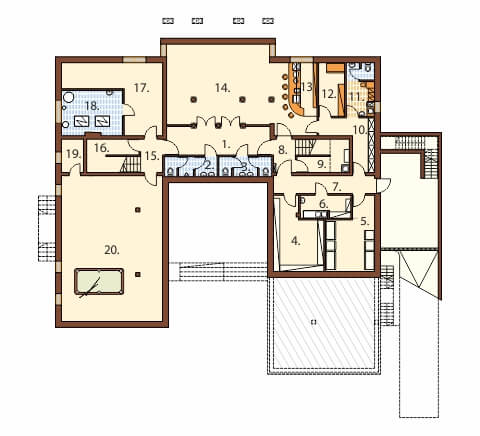

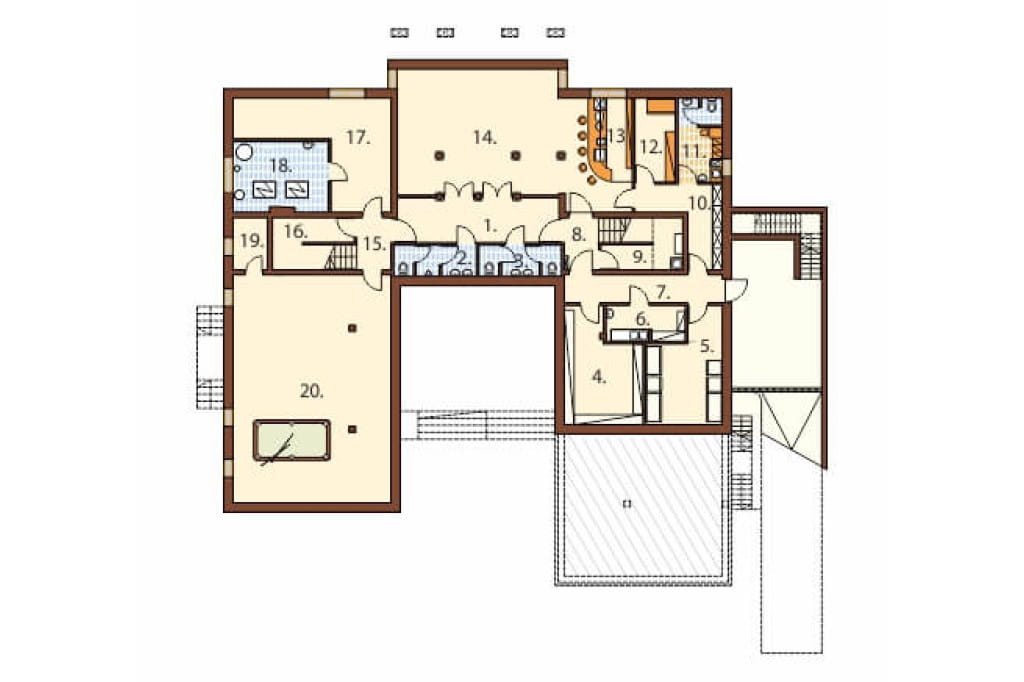

Rzut piwnicy
Część usługowa: 205,2 m2
- Hall 17,7 m2
- WC męski 6,1 m2
- WC damski 6,1 m2
- Magazyn 19,5 m2
- Magazyn / chłodnia 18,7 m2
- Obieralnia 7,1 m2
- Korytarz 11,0 m2
- Komunikacja 15,4 m2
- Składzik 2,9 m2
- Korytarz 11,0 m2
- Pomieszczenie socjalne 9,0 m2
- Magazyn baru 8,4 m2
- Bar 20,8 m2
- Sala taneczna 51,7 m2
Część mieszkalna: 155,9 m2
15. Komunikacja 15,4 m2
16. Składzik 3,2 m2
17. Magazyn 27,1 m2
18. Kotłownia 16,6 m2
19. Magazyn 4,5 m2
20. Pomieszczenie rekreacyjne 89,2 m2
Projekt posiada pełne podpiwniczenie, w którym zaprojektowaliśmy dwie oddzielne strefy. Pierwszą mieszkalną i drugą komercyjno-usługową. W części mieszkalnej przewidzieliśmy głównie pomieszczenia gospodarczo-techniczne; kotłownię, składzik, magazyn i pomieszczenie rekreacyjne, doskonałe na np. siłownię. W części usługowej jest bar z zapleczem i duża sala taneczna w której można urządzać dyskoteki. Program uzupełniają pomieszczenia magazynowe i sanitariaty.

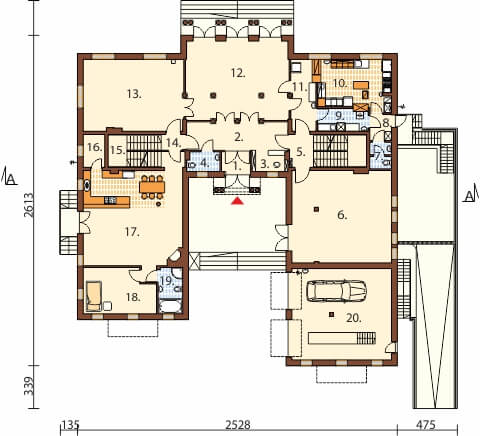

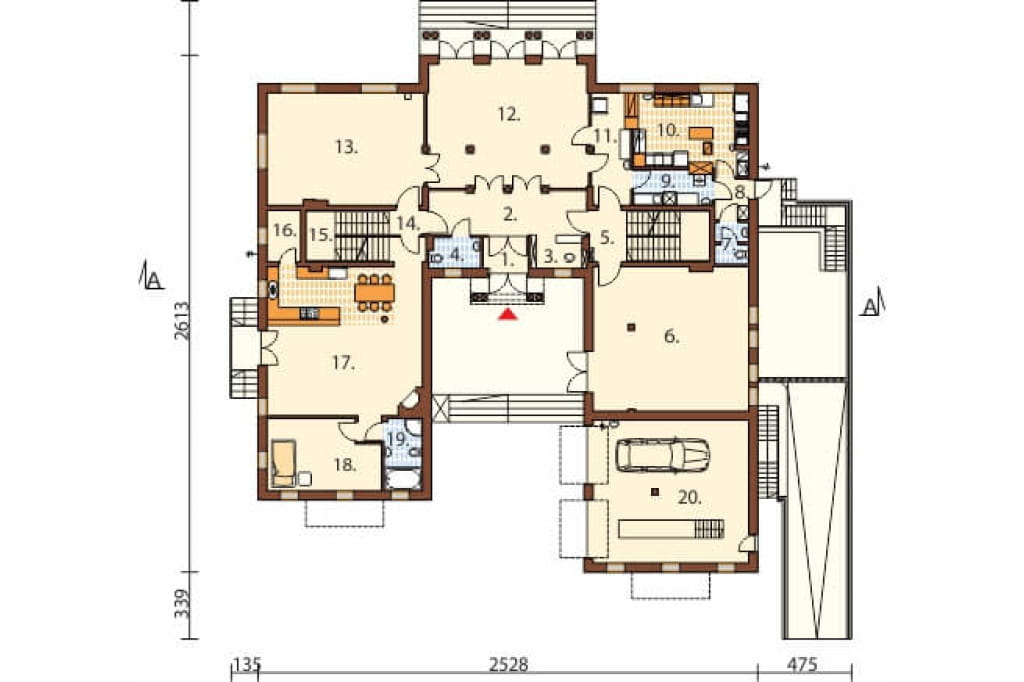

Rzut parteru
Część usługowa: 242,4 m2
- Wiatrołap 3,2 m2
- Hall 17,7 m2
- Recepcja 4,9 m2
- WC 4,2 m2
- Komunikacja 12,3 m2
- Sala zabaw 57,4 m2
- WC 3,5 m2
- Przedsionek 3,5 m2
- Zmywalnia 7,2 m2
- Kuchnia 22,7 m2
- Wydawalnia 11,4 m2
- Sala bankietowa 50,0 m2
- Sala zabaw 44,5 m2
Część mieszkalna: 162,0 m2
14. Przedsionek 2,2 m2
15. Schody na piętro 10,9 m2
16. Spiżarnia 4,5 m2
17. Pokój dzienny z kuchnią 60,7 m2
18. Pokój 19,6 m2
19. Łazienka 7,1 m2
20. Garaż 57,0 m2
Na parterze w części mieszkalnej zaplanowaliśmy duży pokój dzienny z kuchnią, łazienką i spiżarnią oraz mniejszy pokój sypialny z łazienką. Osoby mieszkające w budynku będą mogły skorzystać też z dwustanowiskowego garażu. Część komercyjną tworzą; recepcja, sala bankietowa, dwie sale zabaw, kuchnia z zapleczem i sanitariaty.

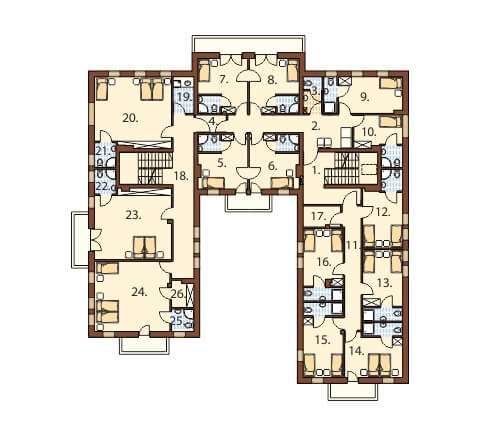

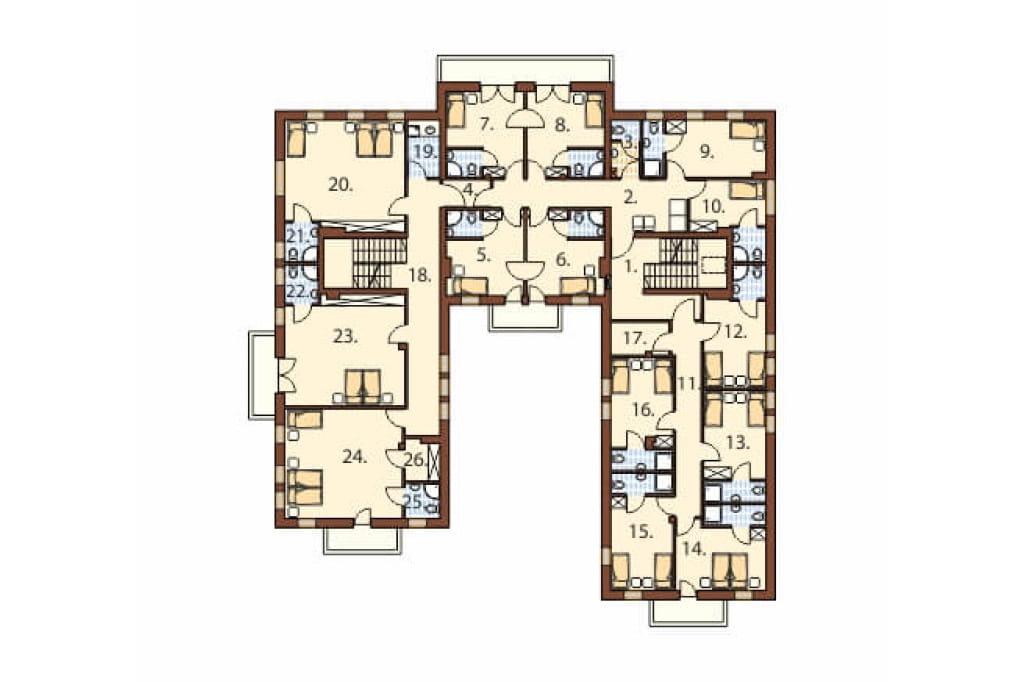

Rzut pierwszego piętra
Część usługowa: 252,9 m2
- Hall 23,0 m2
- Korytarz 18,7 m2
- Pomieszczenie socjalne 4,4 m2
- Magazyn 3,2 m2
- Pokój z łazienką 16,5 m2
- Pokój z łazienką 16,5 m2
- Pokój z łazienką 16,8 m2
- Pokój z łazienką 16,8 m2
- Pokój z łazienką 17,6 m2
- Pokój z łazienką 12,5 m2
- Korytarz 13,1 m2
- Pokój z łazienką 17,1 m2
- Pokój z łazienką 17,5 m2
- Pokój z łazienką 18,5 m2
- Pokój z łazienką 18,4 m2
- Pokój z łazienką 17,5 m2
- Magazyn 4,9 m2
Część mieszkalna: 151,8 m2
18. Komunikacja 33,7 m2
19. Pralnia 4,8 m2
20. Pokój 33,3 m2
21. Łazienka 3,4 m2
22. Łazienka 3,4 m2
23. Pokój 33,3 m2
24. Pokój 33,2 m2
25. Łazienka 3,2 m2
26. Garderoba 3,6 m2
Część usługowa łączna: 700,5 m2
Część mieszkalna łączna: 467,9 m2
Na poddaszu zaprojektowaliśmy w części komercyjnej jedenaście pokoi gościnnych z łazienkami, pomieszczenie socjalne dla pracowników, oraz dwa magazyny na środki czystości oraz bieliznę brudną i czystą. W części mieszkalnej rozplanowane są; trzy pokoje, każdy z własną łazienką, a dodatkowo pokój numer 24 ma małą garderobę.

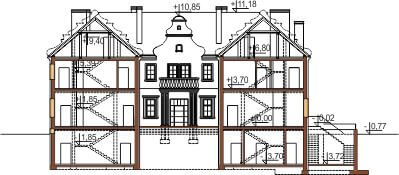

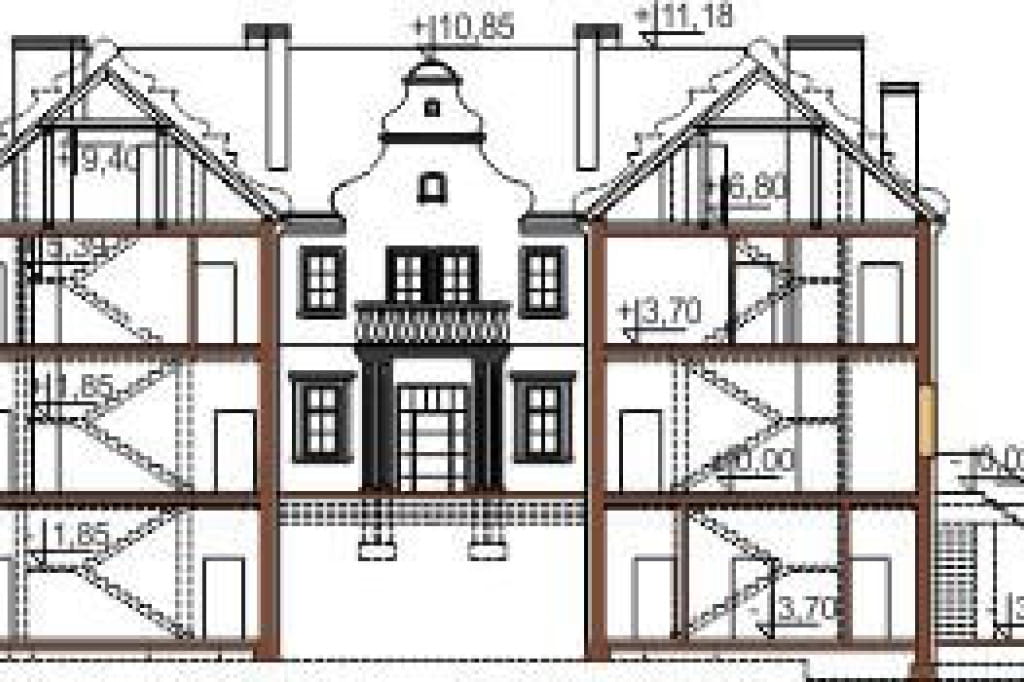

Przekrój

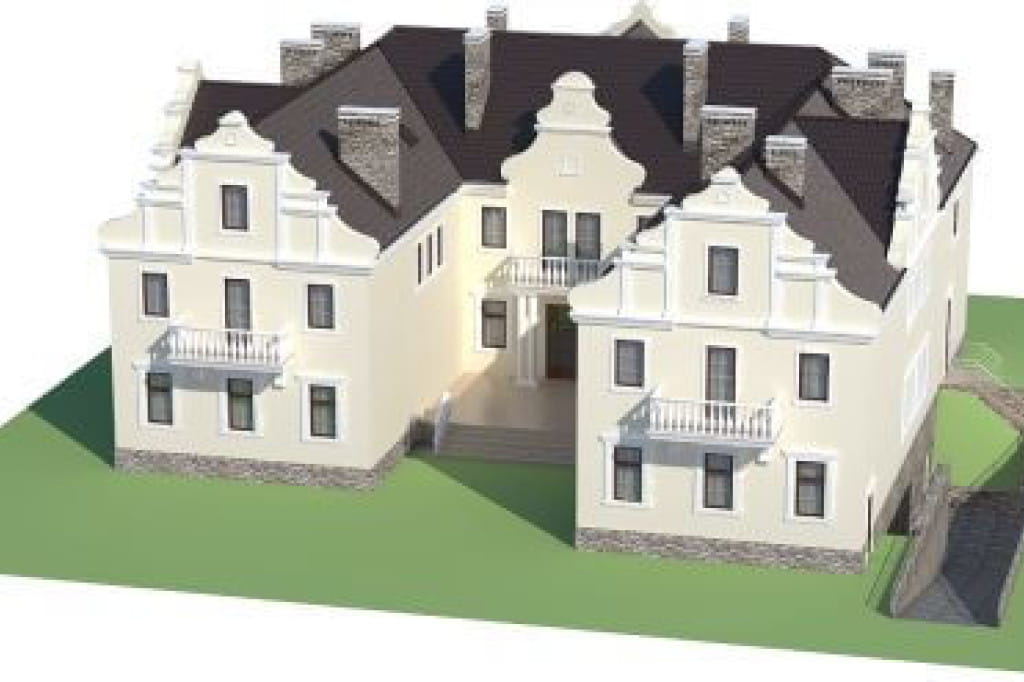

Model 3D
LK-25 Ma rozbudowaną bryłę która sprawia, że z zewnątrz budynek przypomina mały pałac. Projekt ma dwa duże skrzydła nadające mu kształt litery „U” i tworzące na froncie zacieniony dziedziniec. Duża ilość detali w poszczególnych elewacjach dodaje bryle elegancji i prestiżu, podkreślając wysoki status społeczny właściciela. Projekt ten będzie pasował na działki o dużej powierzchni, gdzie wokół budynku będzie można zorganizować efektowny ogród np. w stylu angielskim. LK-25 wymaga do realizacji działki o szerokości min 35.50 m.

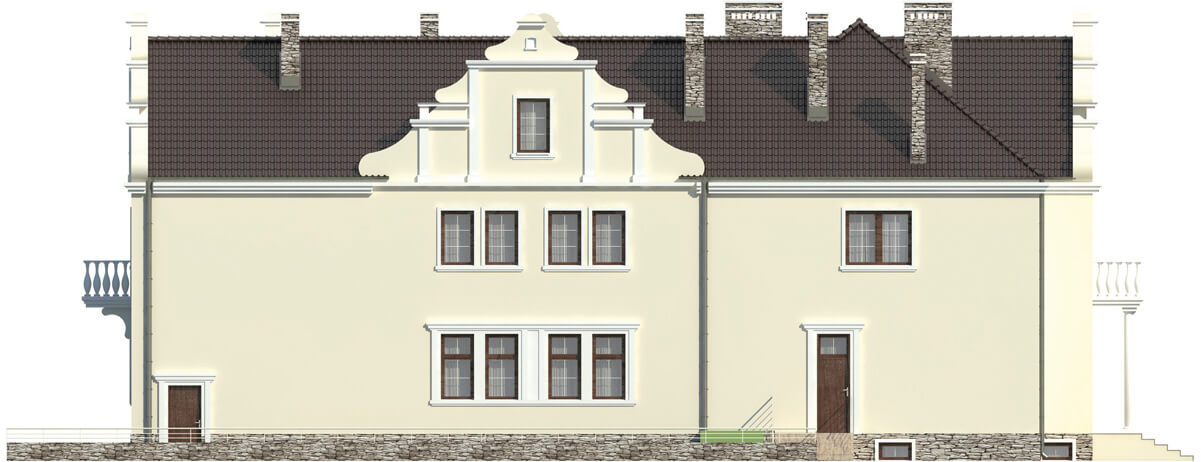

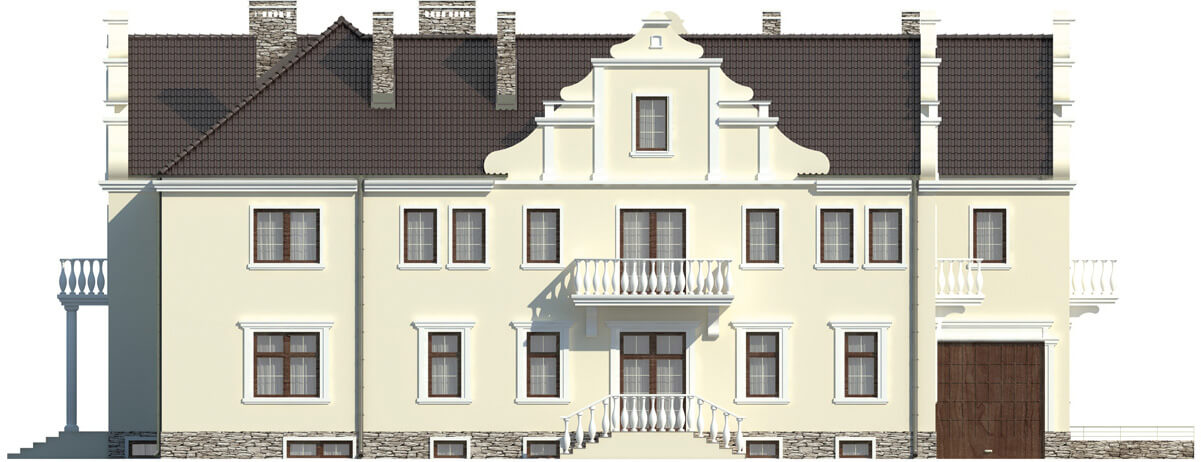

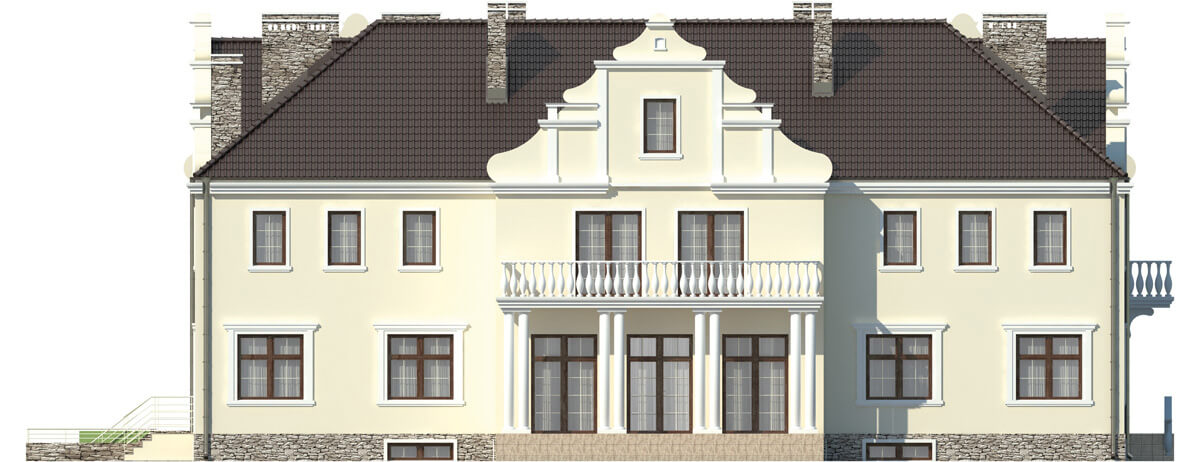

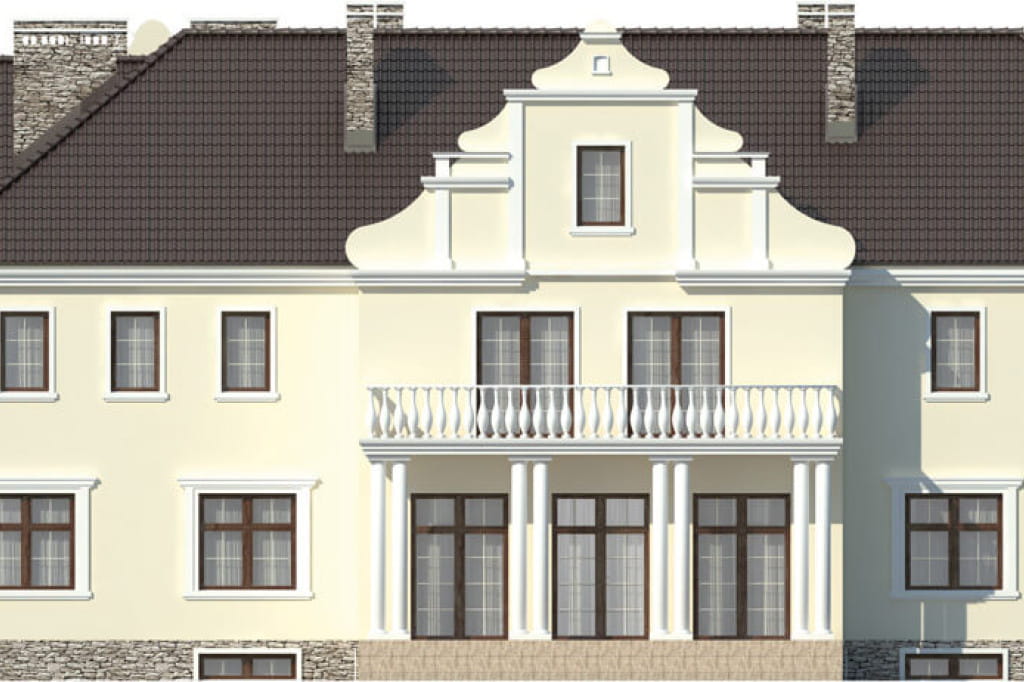

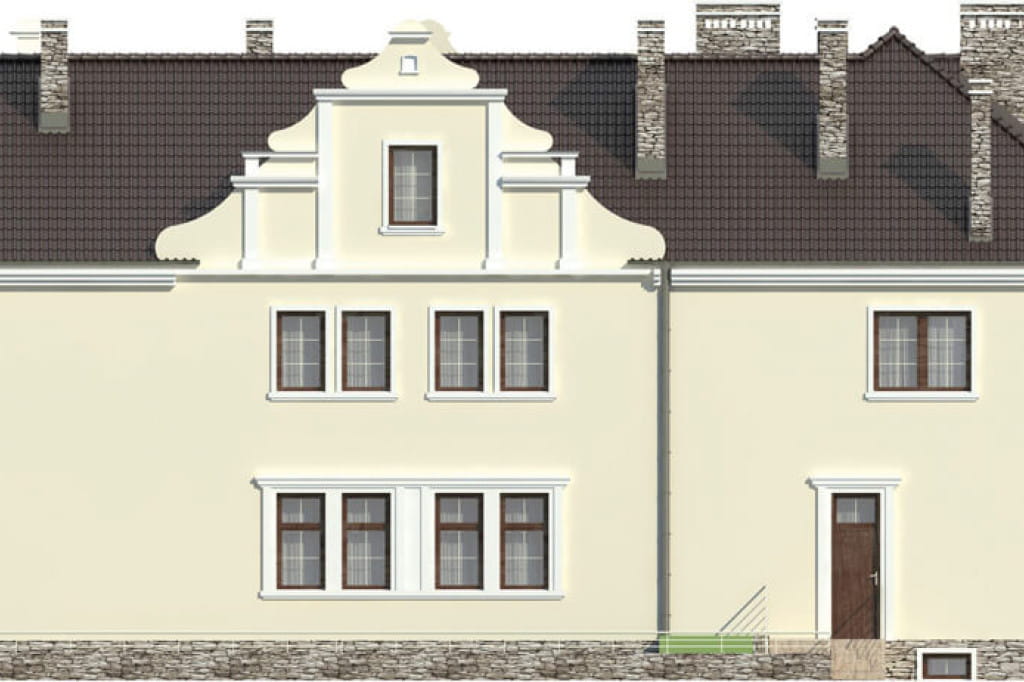

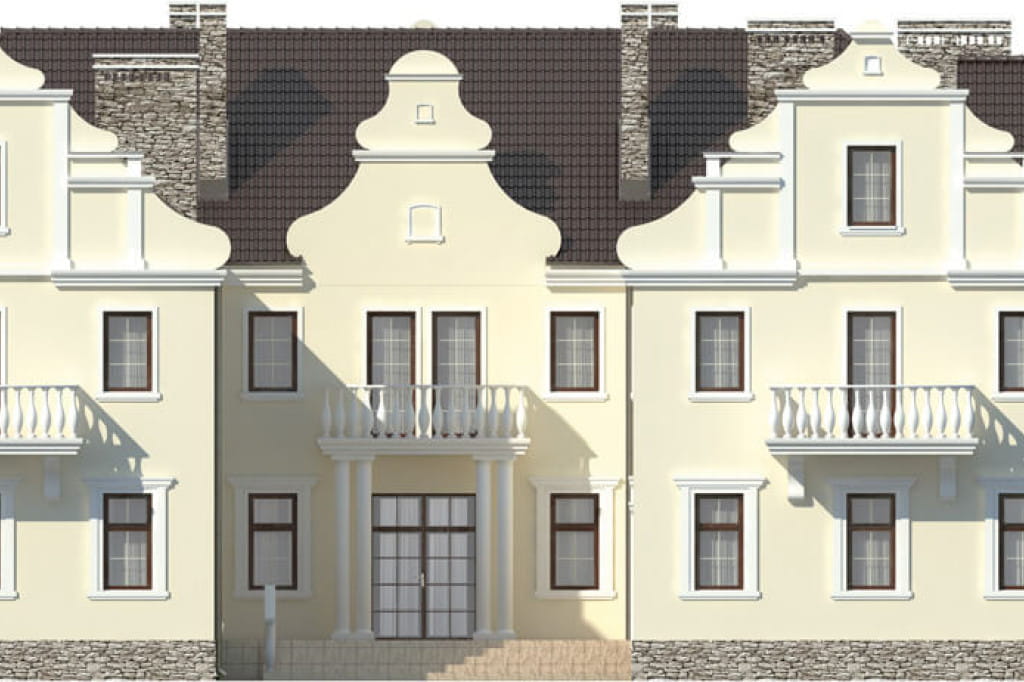

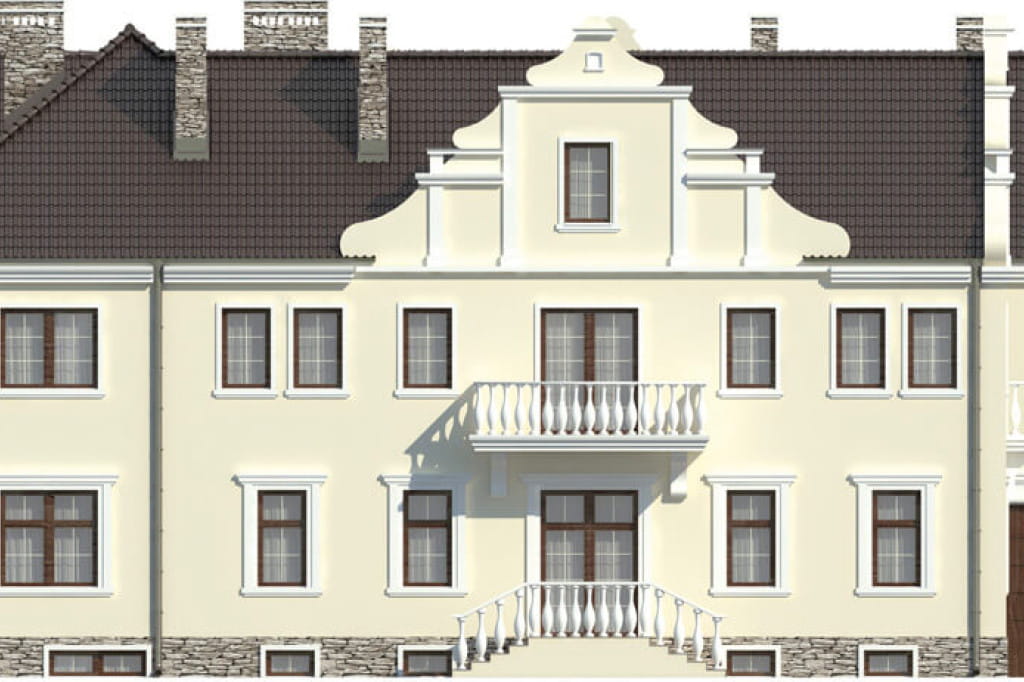

Elewacje
Informacje podstawowe
Projekt budynku mieszkalnego z pokojami gościnnymi i gastronomią, LK-25 piętrowy, podpiwniczony. Technologia tradycyjna: ściany zewnętrzne - pustak ceramiczny 30 cm, styropian 15 cm,, tynk zewnętrzny. Stropy: żelbetowe. Kąt nachylenia dachu: 40°.
Ogrzewanie: kotłownia gazowa.
Program:
część mieszkalna: salon z aneksem kuchennym, 4 pokoje z łazienkami, spiżarnia, garderoba, pomieszczenie rekreacyjne.
część usługowa: sala taneczna, sala zabaw, sala bankietowa, kuchnia, zaplecze kuchenne, zaplecze magazynowe, zaplecze sanitarne, 11 pokoi gościnnych z łazienkami, garaż dwustanowiskowy.
ZAWARTOŚĆ PROJEKTU:
- projekt architektoniczny budowlany
- projekt konstrukcyjny budowlany
- projekt budowlany wewnętrznych instalacji sanitarnych (c.o, wod-kan, gaz, wentylacja mechaniczna kuchni, wentylacja mechaniczna sali bankietowej, sali tanecznej, pom. rekreacyjnego, 2 sal zabaw, hydranty p.poż., projekt kotłowni)
- projekt budowlany wewnętrznej instalacji elektrycznej oraz instalacji odgromowej (w tym m.in: p.poż. wyłączniki prądu, oświetlenie awaryjne)
- opinie rzeczoznawców: BHP, Sanepid, P.poż. dotyczące rozwiązań zastosowanych wewnątrz budynku
- zestawienie materiałów budowlanych
- zestawienie elementów więźby dachowej
- zgoda na zmiany w projekcie
ZAPYTAJ O PROJEKT !
(012) 410 49 71
(012) 410 49 72
Koszty budowy sprawdź >>
Architekt: Ewa Ferfecka-Homola, Jaromir Mruk,
Projekt ten został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
Zawartość projektu sprawdź szczegóły >>
Łączna zawartość obu projektów architektoniczno - budowlanego oraz projektu technicznego, które można zamówić razem lub osobno:
Parametry projektu
Ogólne kategorie, do których należy ten projekt
- Powierzchnia mieszkalna (m²) 300 - 500
- Powierzchnia użytkowa (m²) 1000 - 2000
- Powierzchnia zabudowy (m²) 300 - 500
- Kąt nachylenia dachu (°) 35 - 40
- Szerokość działki/krótszy bok (m) 30 - 40
- Wysokość budynku (m) 10 - 12
Podstawowe parametry projektu
- Powierzchnia mieszkalna (m²) 385.80
- Powierzchnia użytkowa (m²) 1170.10
- Powierzchnia zabudowy (m²) 489.70
- Szerokość budynku/krótszy bok (m) 25.28
- Długość budynku/dłuższy bok (m) 26.13
- Wysokość budynku (m) 10.87
- Szerokość działki/krótszy bok (m) 35.27
- Kąt nachylenia dachu (°) 40°
- Rodzaj dachu dwuspadowy
- Piwnica podpiwniczony
- Garaż z garażem dwustanowiskowym
- Poddasze piętro
Uzupełniające parametry projektu
- Rodzaj technologii* tradycyjna
- Układ dachu kalenicowy
- Kubatura (m³) 5967.10
- Liczba kondygnacji 3
- Rodzaj ogrzewania gazowe
- Liczba pomieszczeń 57
- Liczba łazienek (bez WC) 11 - 15
* gwiazdką są oznaczone w parametrach projektu zmiany nieistotne, które nie wymagają przeprojektowania do pozwolenia zamiennego. Do każdego projektu dołączamy bezpłatną zgodę na wprowadzanie zarówno zmian istotnych jak i nieistotnych.
Darmowe dodatki do projektu
- 10 stylowych projektów ogrodzeń
- 10 projektów śmietników
- 5 projektów grilli z funkcją rusztu, kominka i wędzarni
- 6 projektów oczek wodnych
- 6 projektów altan
- 4 projekty huśtawek ogrodowych
- 4 projekty bud dla psów
- 4 projekty szamb o poj. 21,6 m3 / 14,6 m3 / 10 m3 i 6,4 m3
- 2 projekty przydomowej oczyszczalni ścieków. Jeden dla rodziny do 4 osób, drugi dla rodziny do 6 osób
- projekt przydomowej elektrowni wiatrowej
- schemat instalacji fotowoltaicznej
- projekty budek lęgowych dla kilkudziesięciu gatunków ptaków
- zgoda na wszelkie zmiany i adaptacje
