Projekt Centrum odnowy Kod: LK-27
Masz pytania, chcesz zamówić projekt. Zadzwoń do nas!
PN - PT od 8 do 16: 780 001 242,
508 037 512, 12 414 35 34 /
PN - PT od 16 do 18: 790 625 570

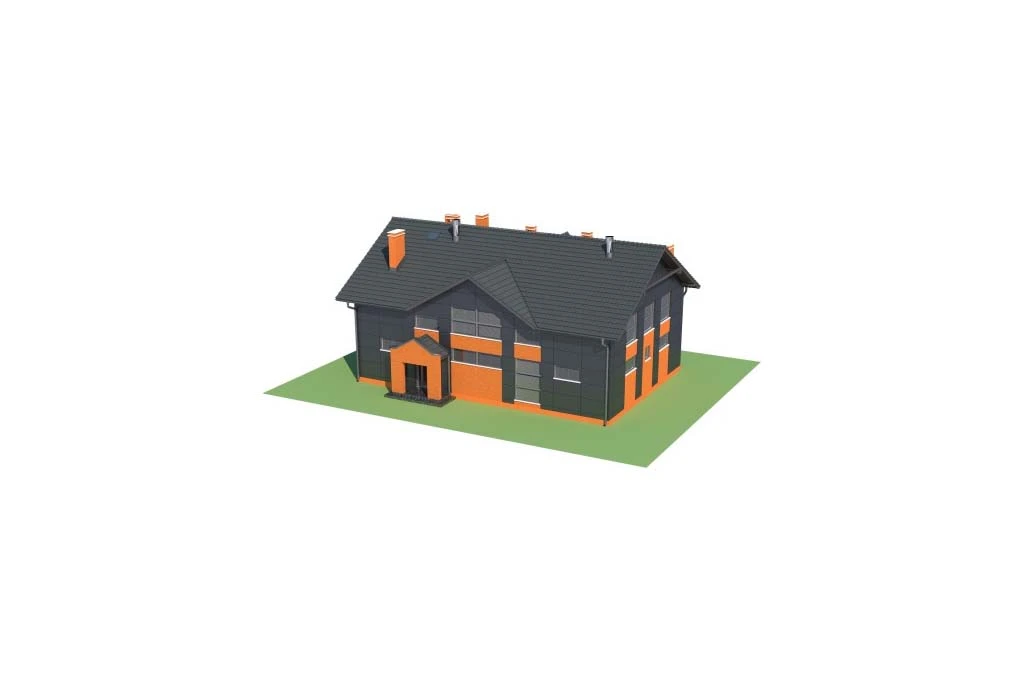

Model

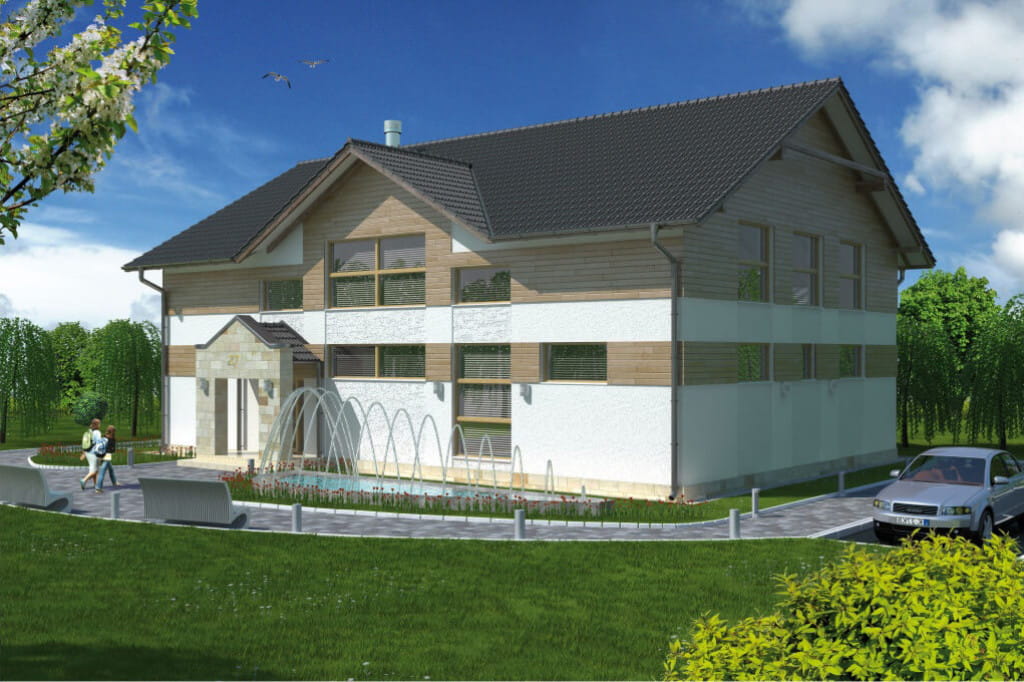

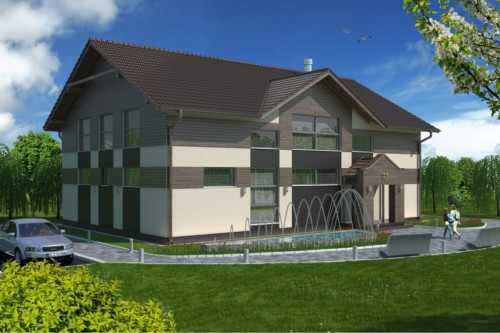

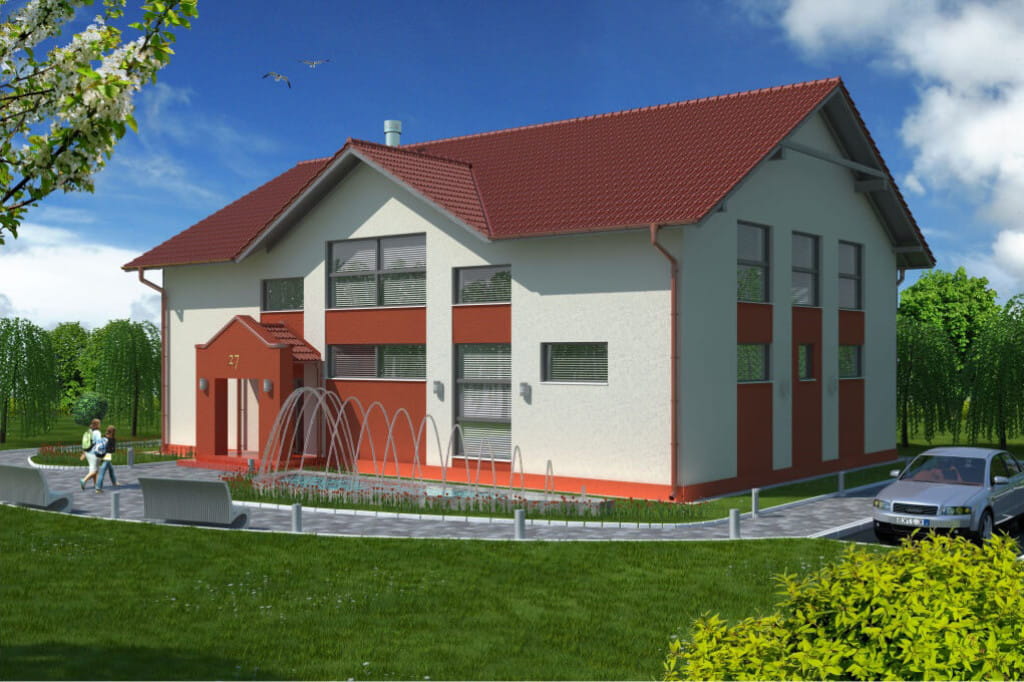

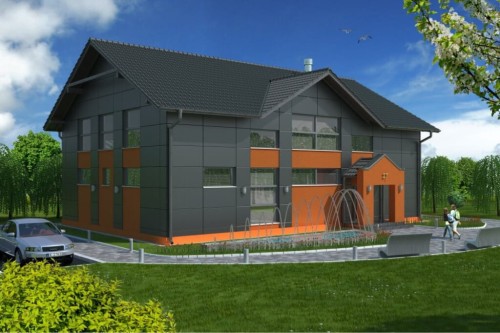

Forma budynku należy do założeń nieskomplikowanych. Urozmaica ją dwuspadowa połać dachu i niewielka bryła stanowiąca główne wejście. Możliwość indywidualnego doboru kolorystycznego elewacji może dodatkowo wpisać budynek w otoczenie i zespolić go z naturą, co dobrze wpłynie na odbiór obiektu przez klientów. Przestronne wnętrza z powodzeniem mogą zostać zorganizowane pod SPA, salę fitness, siłownię lub inne pomieszczenie rekreacyjne.

Elewacje

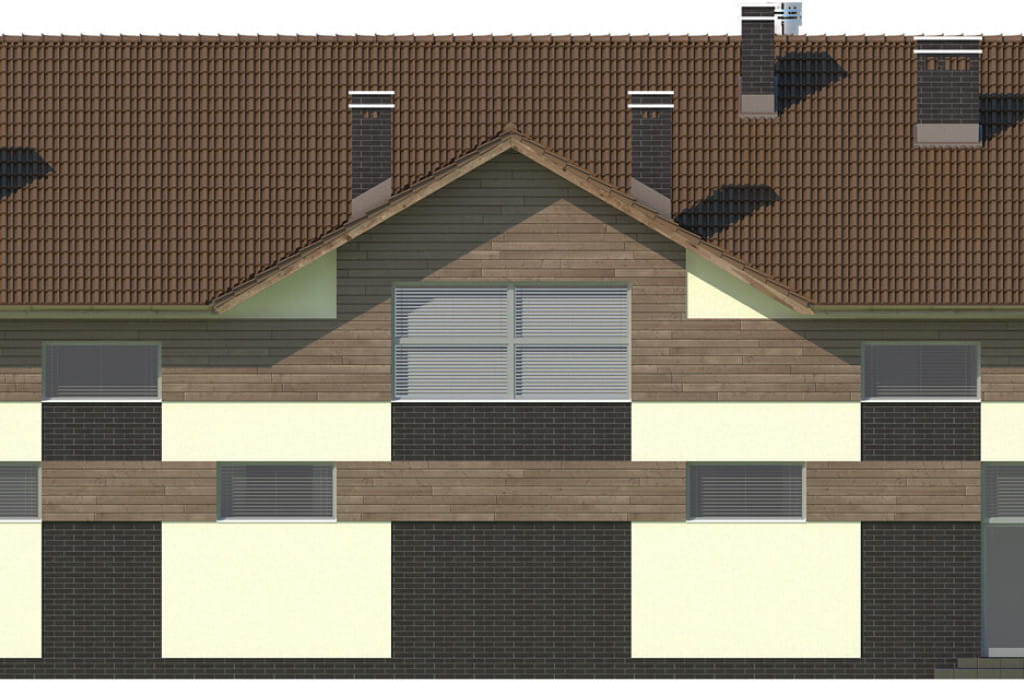

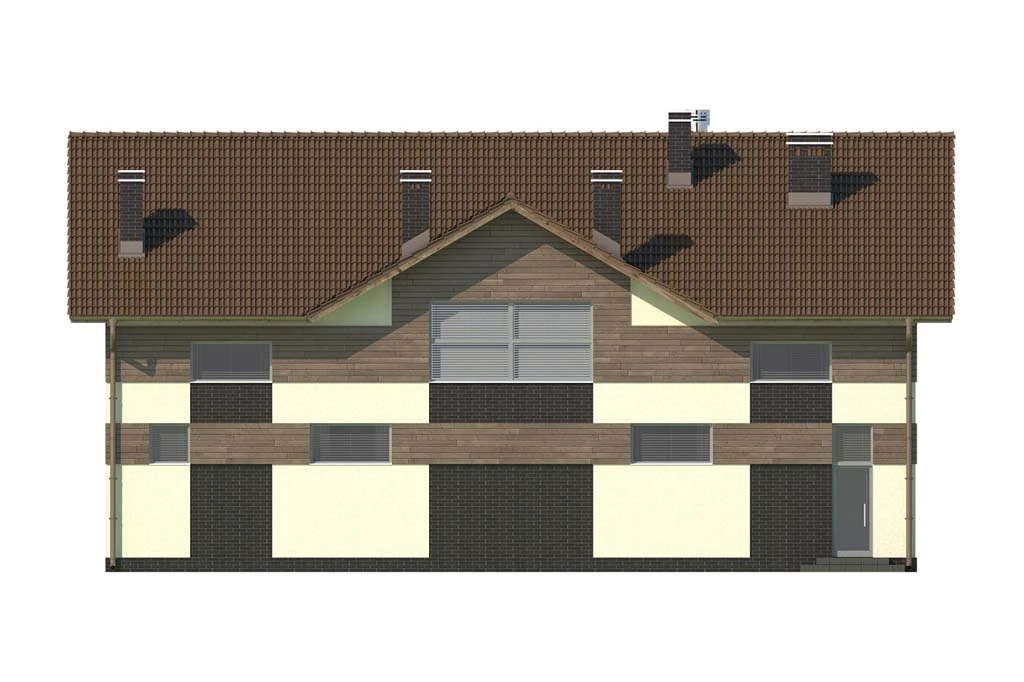

elewacja ogrodowa

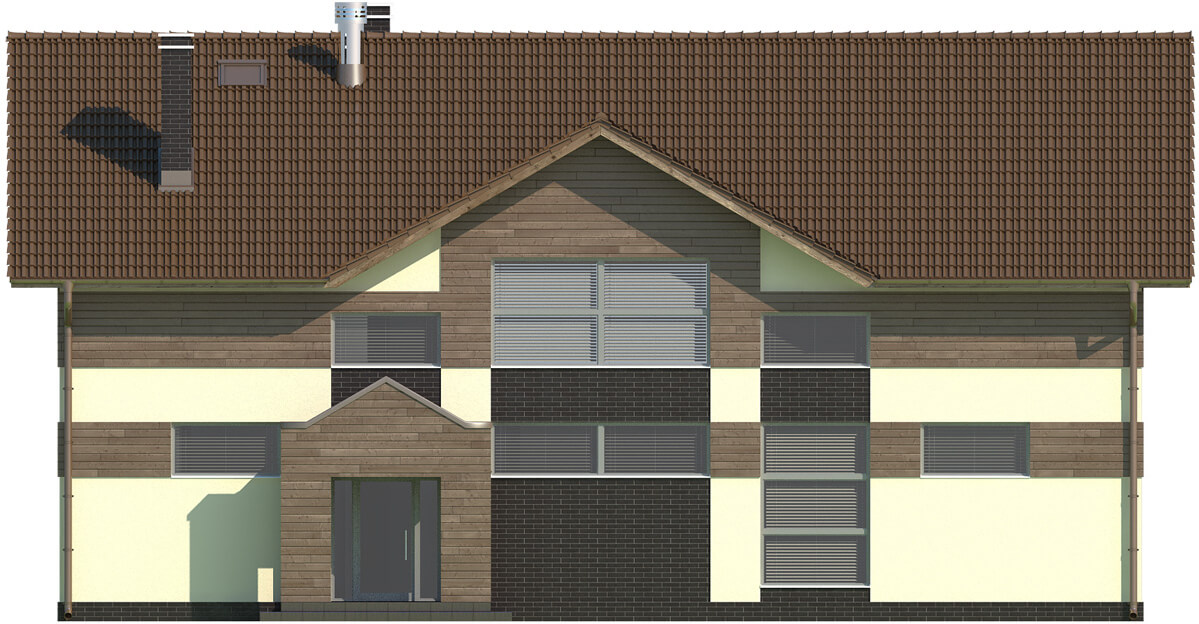

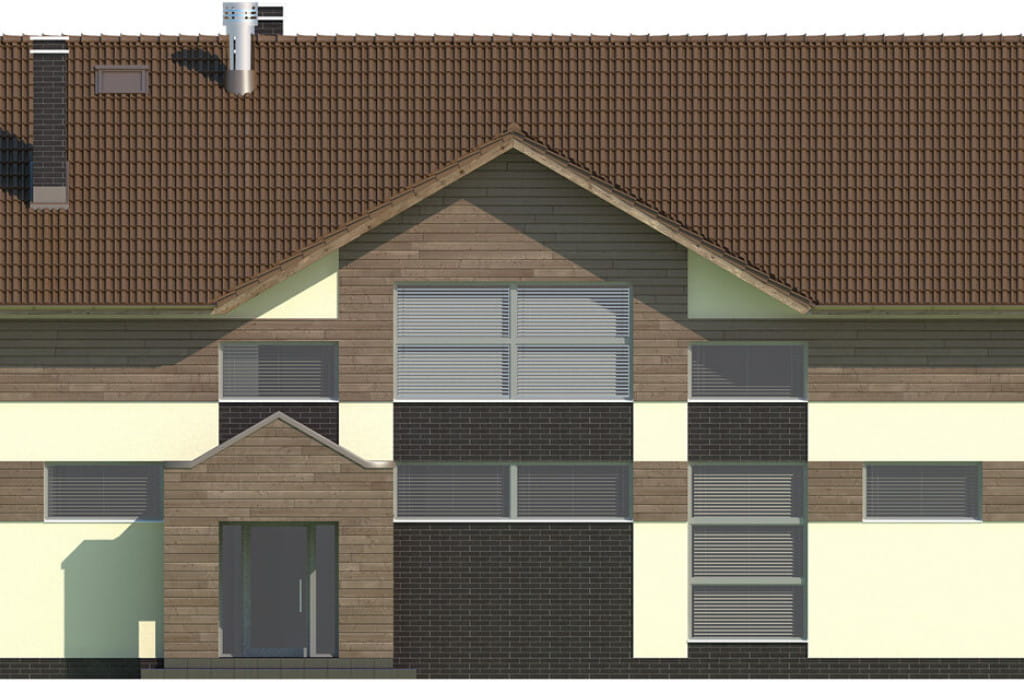

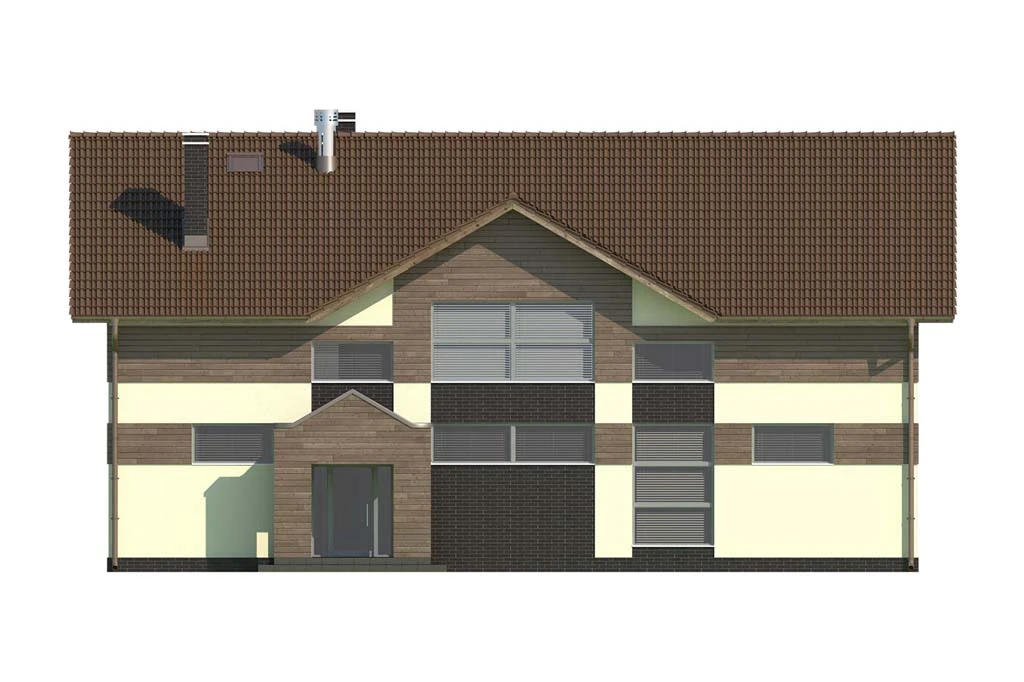

elewacja frontowa

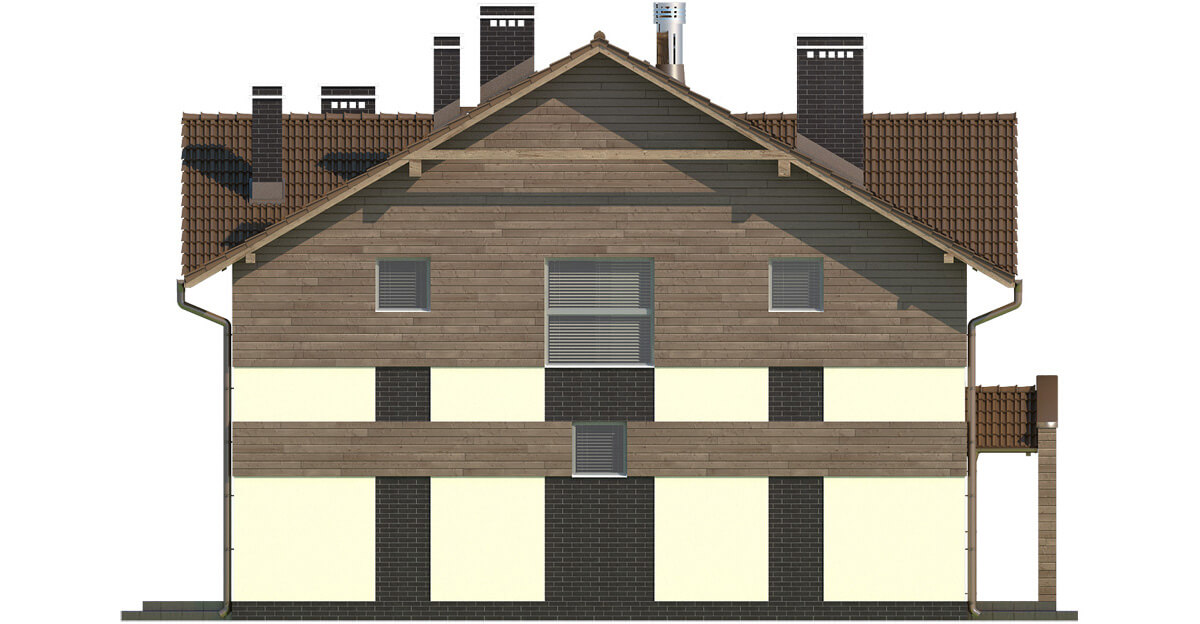

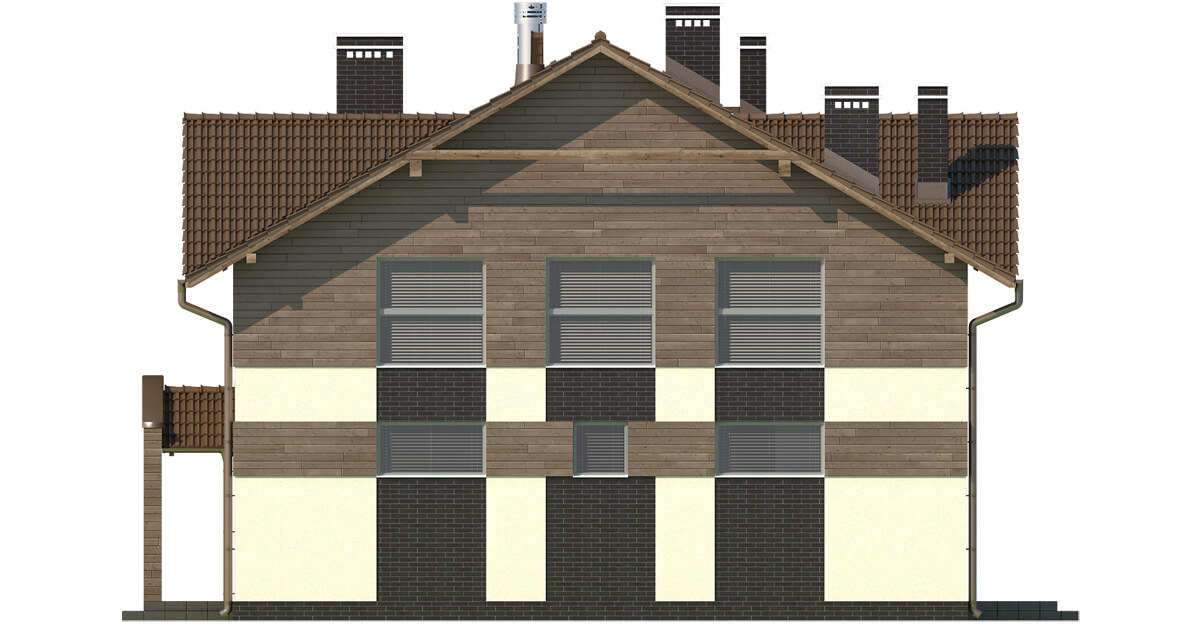

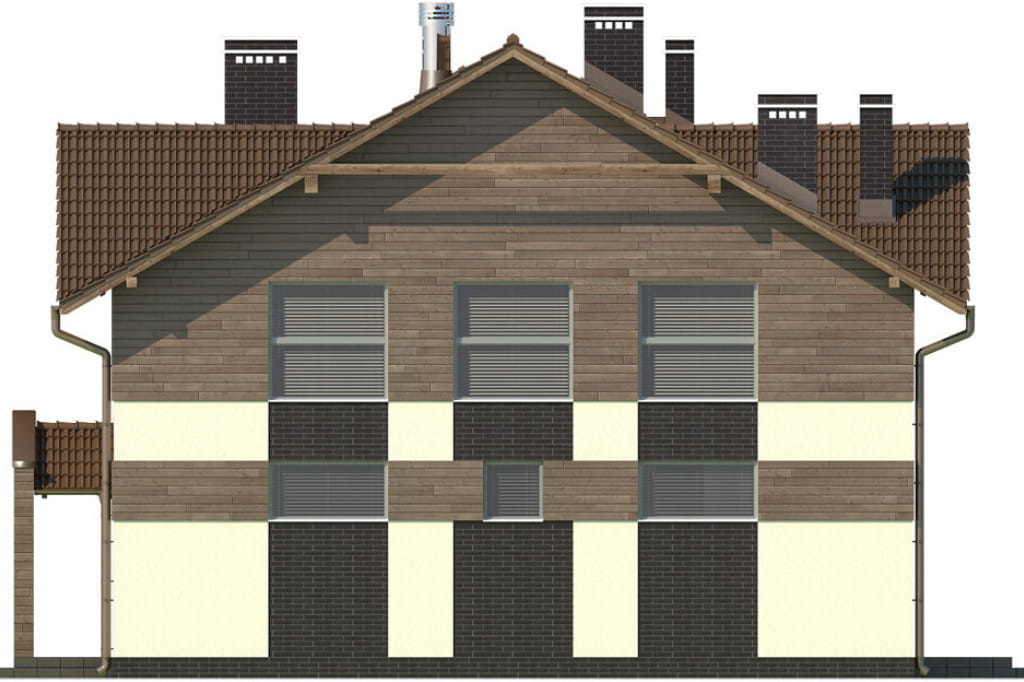

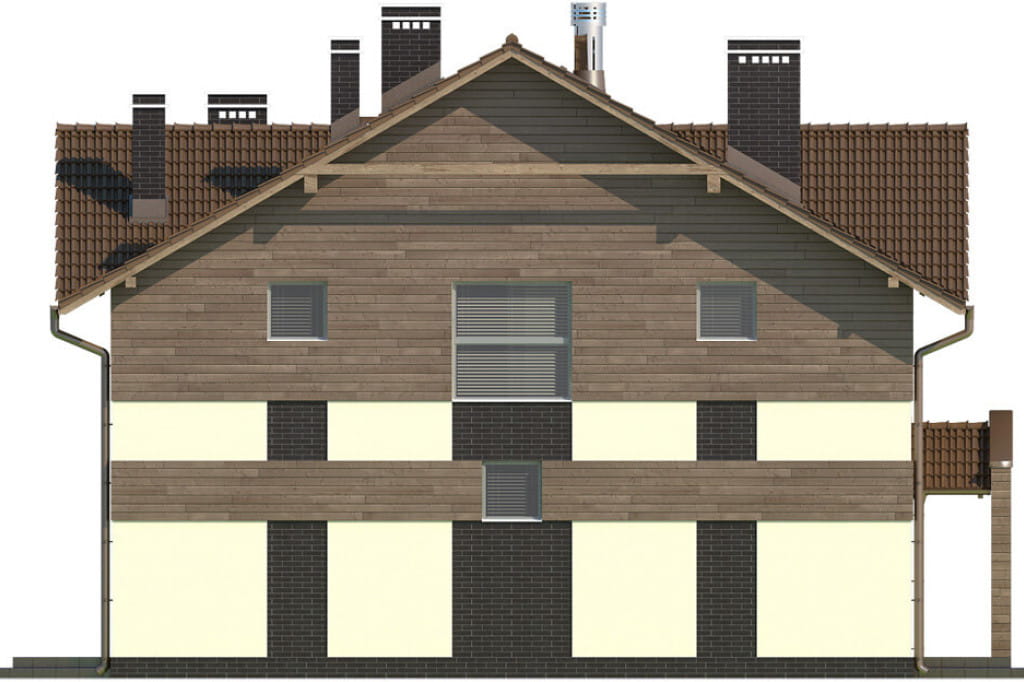

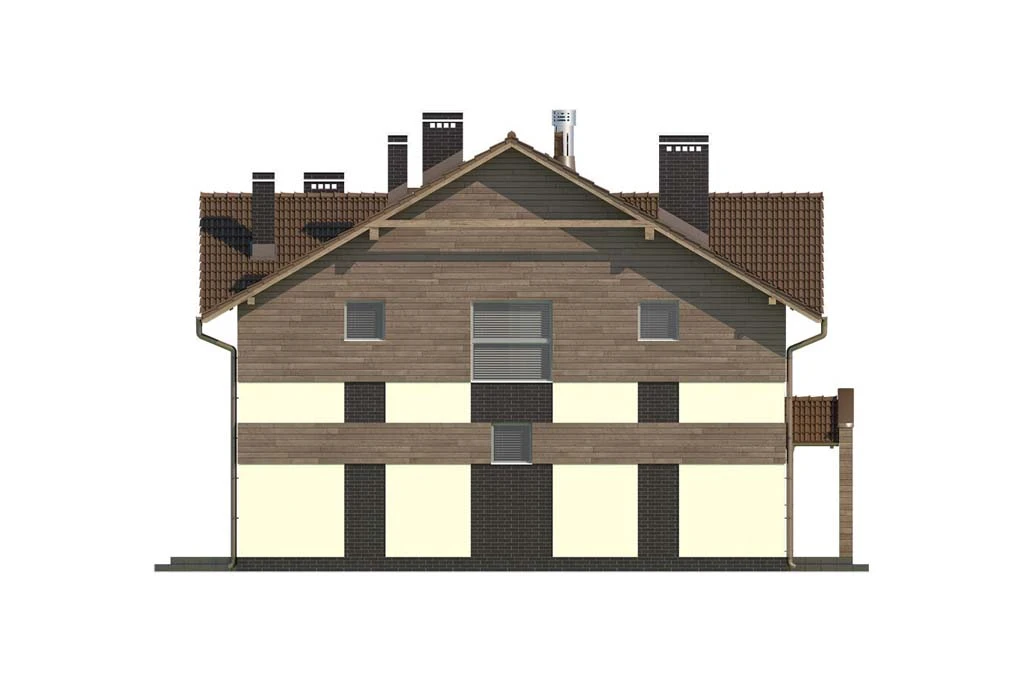

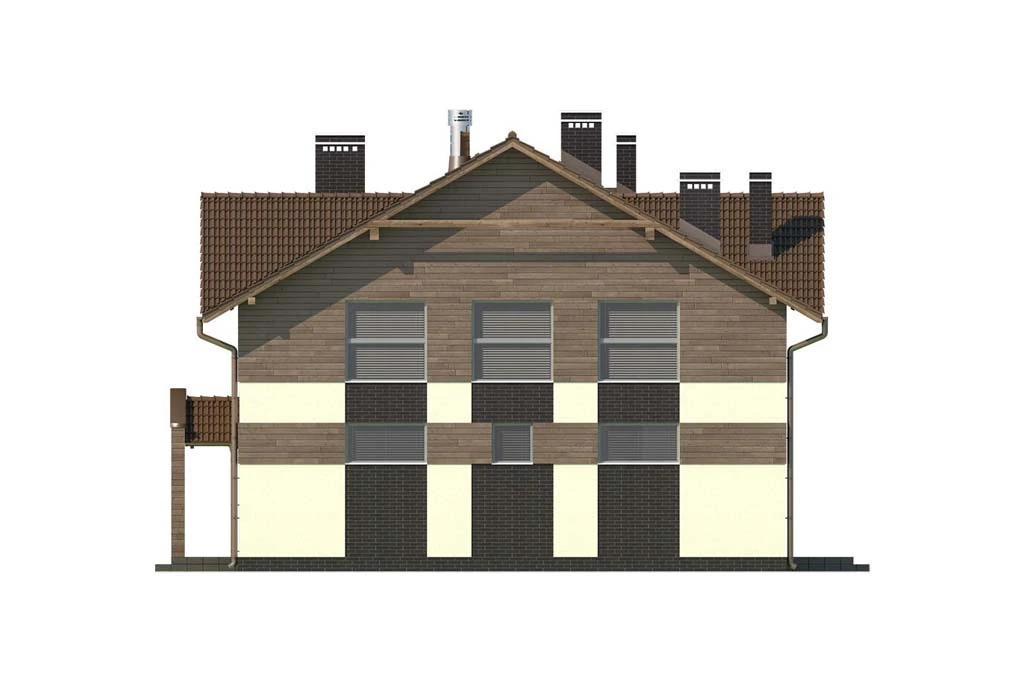

elewacja boczna
elewacja boczna

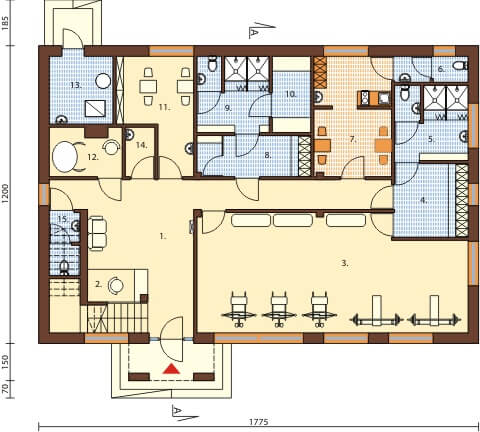

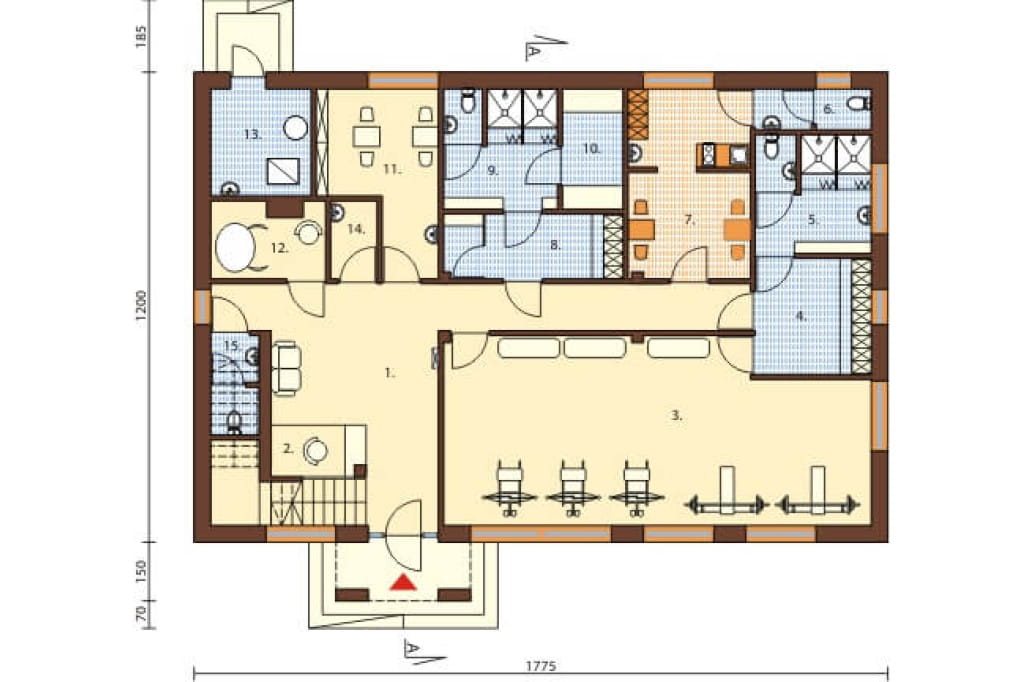

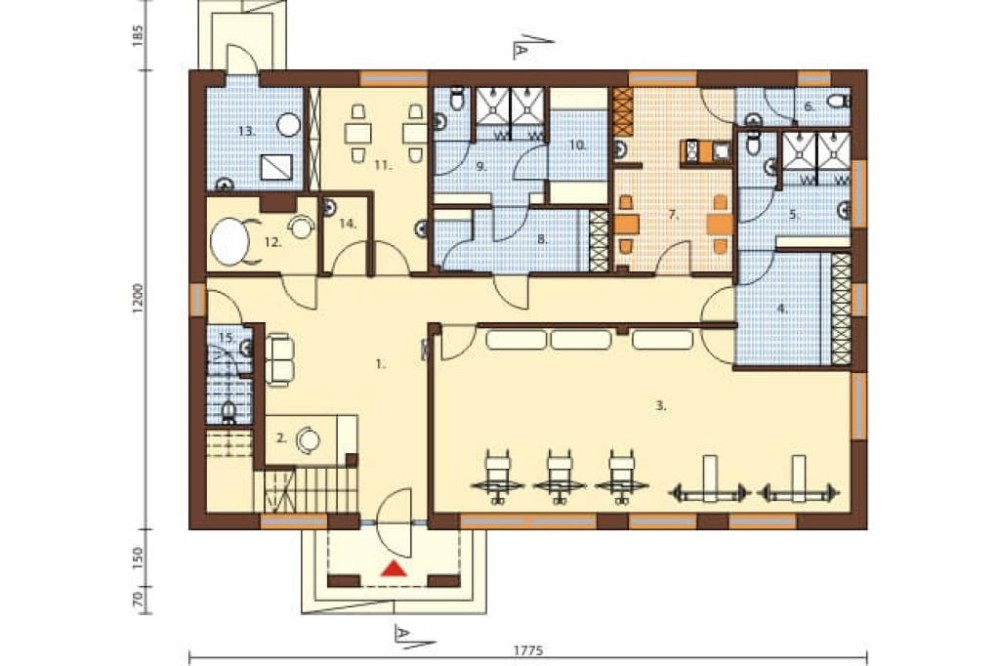

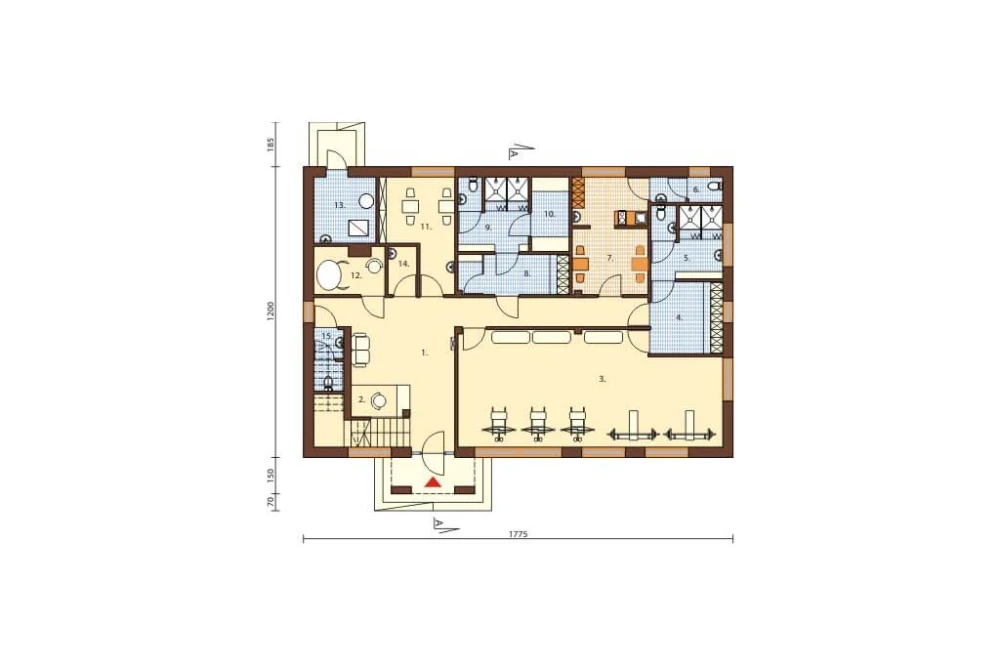

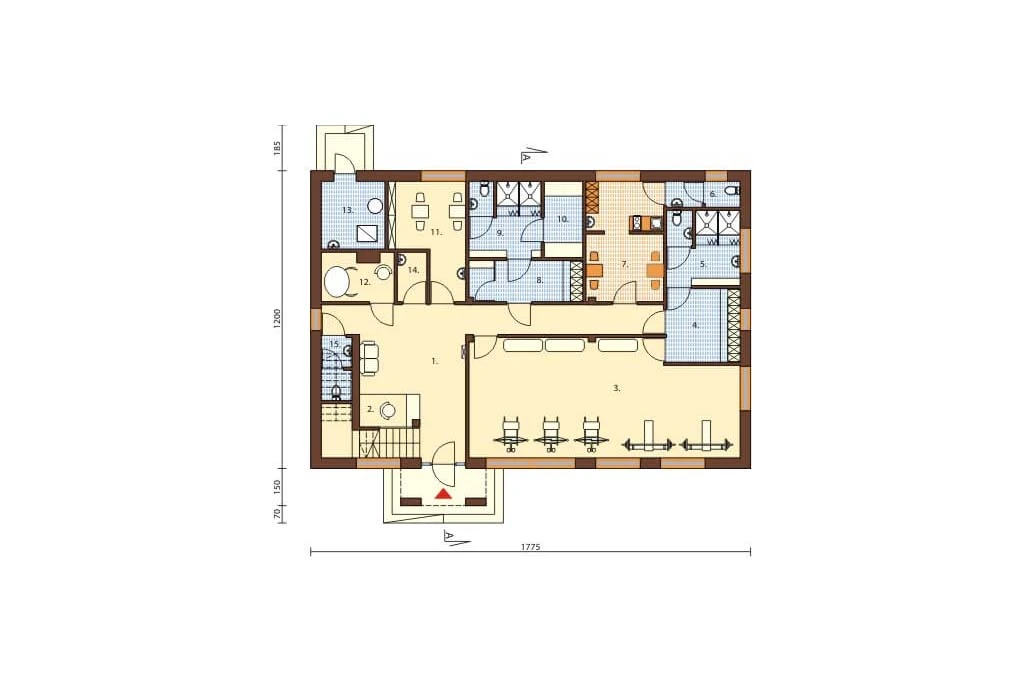

Rzut parteru

PARTER: 168,5 m2

1. Hall 31,5 m2

2. Recepcja 3,2 m2

3. Siłownia męska 49,3 m2

4. Szatnia męska 8,6 m2

5. WC + natrysk 8,5 m2

6. WC 3,0 m2

7. Pomieszczenie socjalne 14,9 m2

8. Szatnia 7,4 m2

9. WC + natrysk 8,5 m2

10. Sauna 4,7 m2

11. Biuro 11,4 m2

12. Solarium 5,3 m2

13. Kotłownia 6,9 m2

14. Pomieszczenie gospodarcze 2,3 m2

15. WC 3,0 m2

Główne wejście do budynku prowadzi do recepcji, w sąsiedztwie której zaplanowano siłownię, solarium oraz saunę. Znajdują się tu również pomieszczenia techniczne, wspomagające pracę ośrodka. Umieszczono tu pomieszczenie socjalne i gospodarcze, szatnie, węzły sanitarne i kotłownię dostępną z zewnątrz, poprzez zaprojektowanie osobnego wejścia znajdującego się w elewacji tylnej.

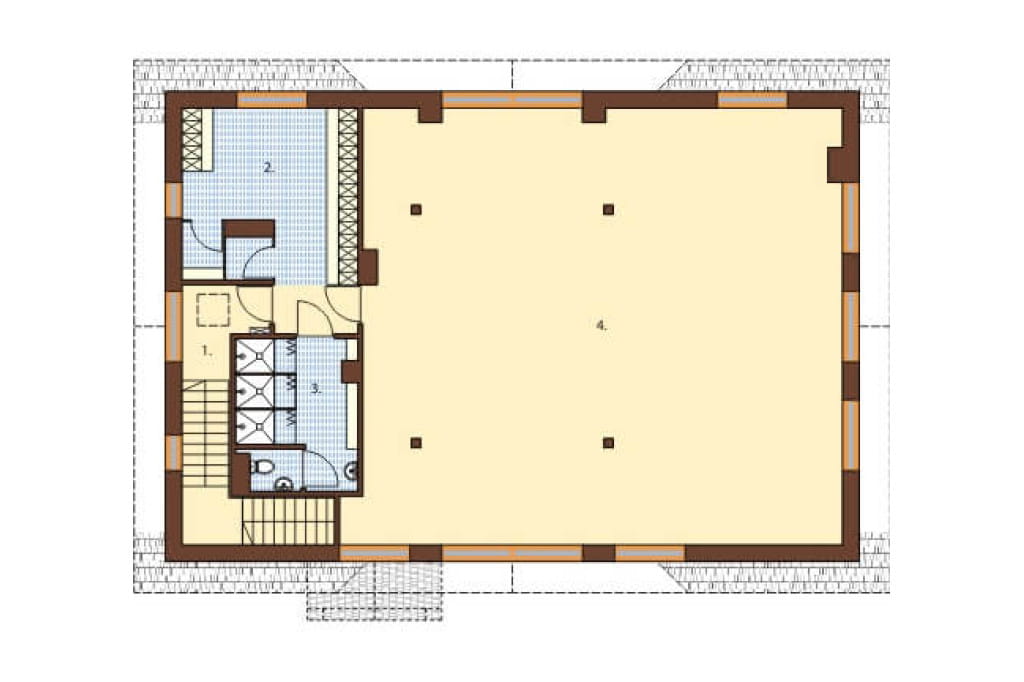

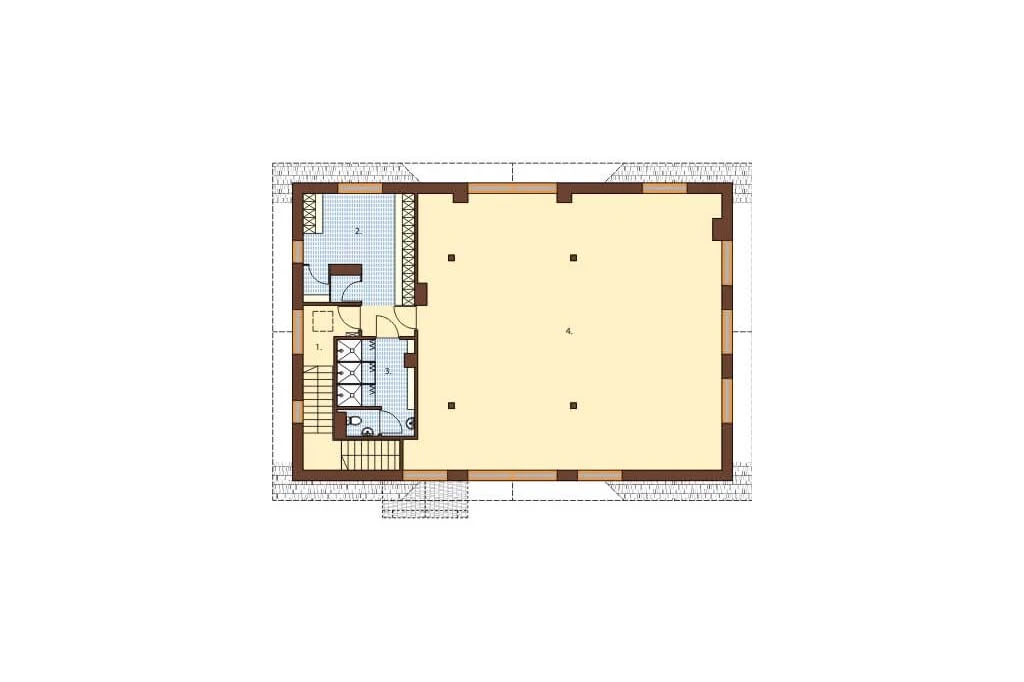

Rzut poddasza

PODDASZE: 181,6 m2

1. Hall 12,6 m2

2. Szatnia damska 22,0 m2

3. WC + natrysk 11,1 m2

4. Sala Fitness 135,9 m2

Poddasze doskonale nadaje się do organizacji dużej sali do fitnessu lub siłowni. W razie planowania innego programu funkcjonalnego przestrzeń ta może zostać podzielona na mniejsze pomieszczenia np. sale masażu, piękności itp. Ponadto znajduje się tu szatnia oraz łazienka z prysznicami.

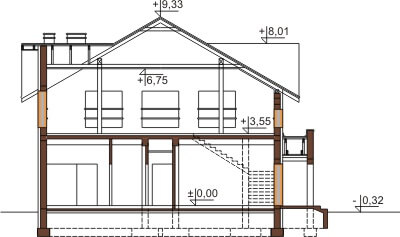

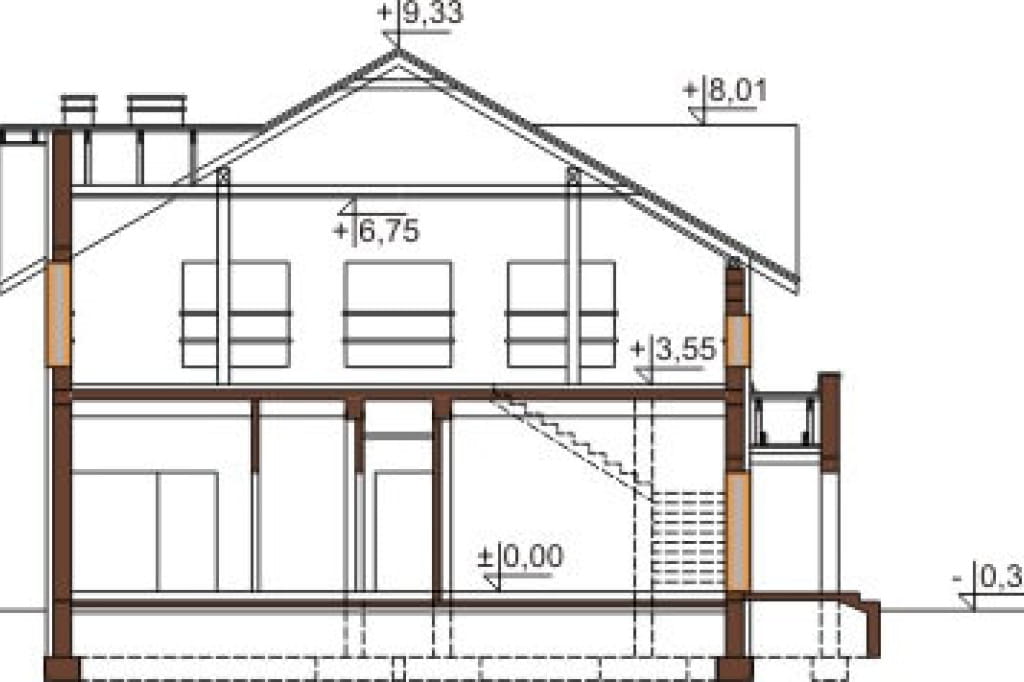

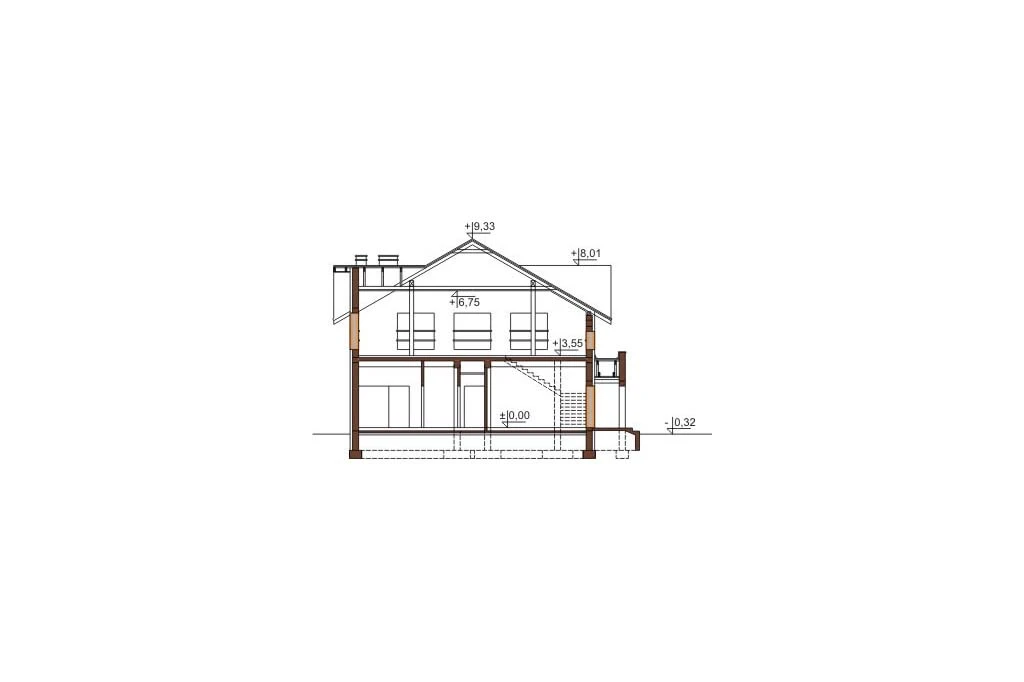

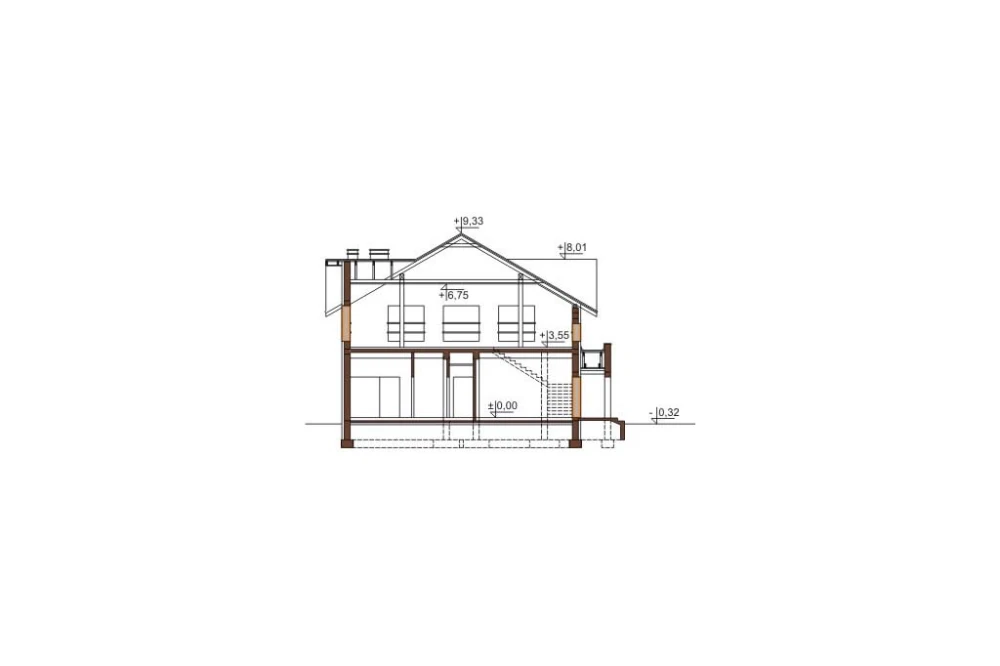

Przekrój

Nieskomplikowany kształt umożliwił prostą konstrukcję, a przez to bardziej ekonomiczną budowę. Wysoka ścianka kolankowa niosąca więźbę dachową pozwoliła dodatkowo na zaplanowanie poddasza w sposób bardziej funkcjonalny.

Projekt budynku pełniący funkcję centrum rekreacji i odnowy LK-27, parterowy z poddaszem użytkowym, bez podpiwniczenia. Technologia tradycyjna: ściany zewnętrzne - pustak ceramiczny 30 cm, styropian 15 cm, tynk zewnętrzny. Strop nad parterem: żelbetowy. Kąt nachylenia dachu: 30°.
Ogrzewanie: kotłownia na paliwo stałe
Program: siłownia dla 20 osób, sala fitness dla 20 osób, sauna, solarium, pomieszczenia socjalne, zaplecze sanitarne, szatnie, biuro, kotłownia

ZAWARTOŚĆ PROJEKTU:
- projekt architektoniczny budowlany
- projekt konstrukcyjny budowlany
- projekt budowlany wewnętrznych instalacji sanitarnych (c.o, wod-kan, wentylacja mechaniczna siłowni z szatnią, sali fitness z szatnią)
- projekt budowlany wewnętrznej instalacji elektrycznej oraz instalacji odgromowej
- zestawienie materiałów budowlanych
- zestawienie elementów więźby dachowej
- zgoda na zmiany w projekcie

Zobacz ten projekt w lustrzanym odbiciu

Powierzchnia zabudowy: 213.00 m²
Powierzchnia użytkowa: 350.10 m²
Kubatura: 1600.00 m³
Szerokość działki: 21.00 m
Ilość kondygnacji: 2
Liczba pomieszczeń: 17
Kąt nachylenia dachu: 30
Pokój na parterze: Nie
Wysokość budynku: 9,65 m
Rodzaj ogrzewania: paliwo stałe
Możemy dostosować ten projekt do Twoich potrzeb, napisz co chciałbyś w nim zmienić, przeprojektujemy go tak, aby w pełni odpowiadał Twoim oczekiwaniom Garaż: bez garażu
Piwnica: bez podpiwniczenia
Poddasze: poddasze użytkowe
Typ: komercyjne, projekt budynku usługowego, projekt gabinetu odnowy, projekt SPA, gabinet odnowy biologicznej, projekt gabinetu odnowy biologicznej
Technologia: tradycyjna
Styl: modernistyczny

Autorzy projektu: Ewa Ferfecka-Homola, Jaromir Mruk
CENA 3 EGZ. PROJEKTU 9 200PLN

Projekt został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
