Projekt

BUDYNEK BIUROWY
Kod: LK-90
Zadzwoń do nas!
PN - PT od 8 do 16: 12 414 35 06,
12 414 35 34, 12 410 49 71
OFERTA
BUDOWY DODAJ
DO TECZKI KUP
PROJEKT

POWIĘKSZ
Zobacz ten projekt
w odbiciu lustrzanym
CENA 3 EGZ. PROJEKTU 11 200 PLN KUP
PROJEKT



zobacz realizacje naszych projektów

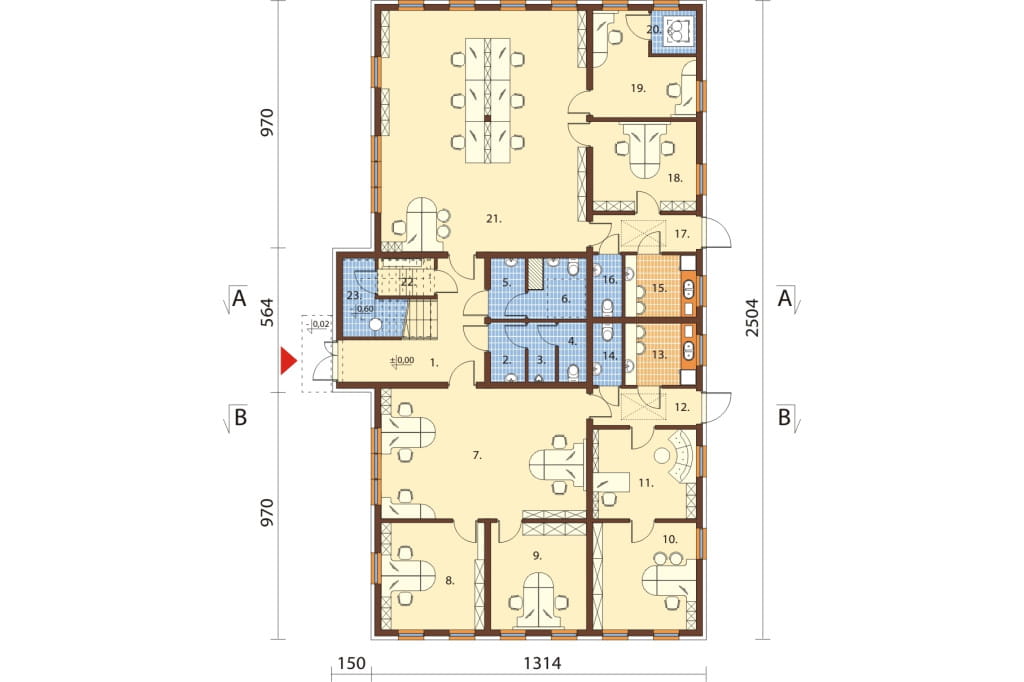

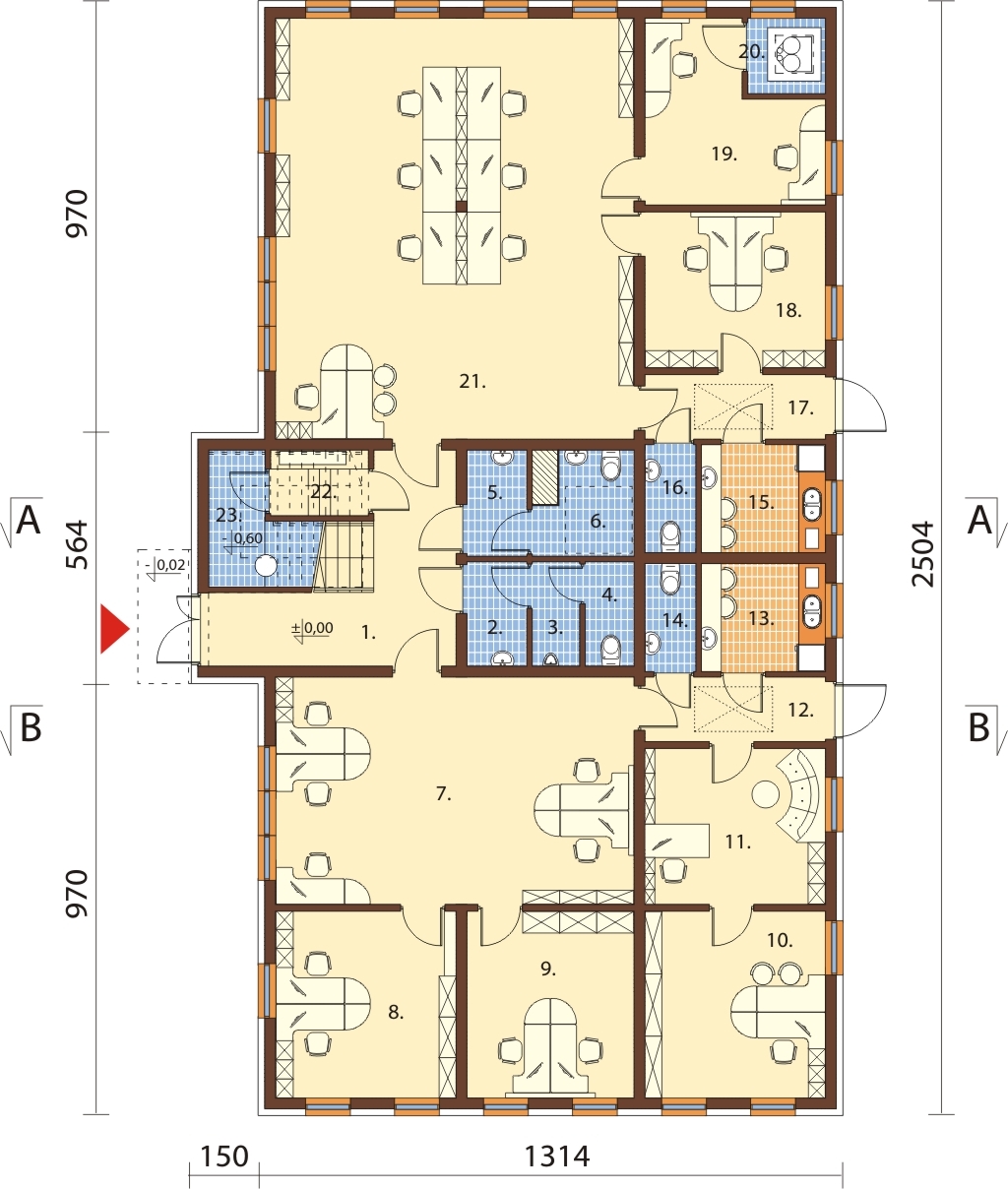

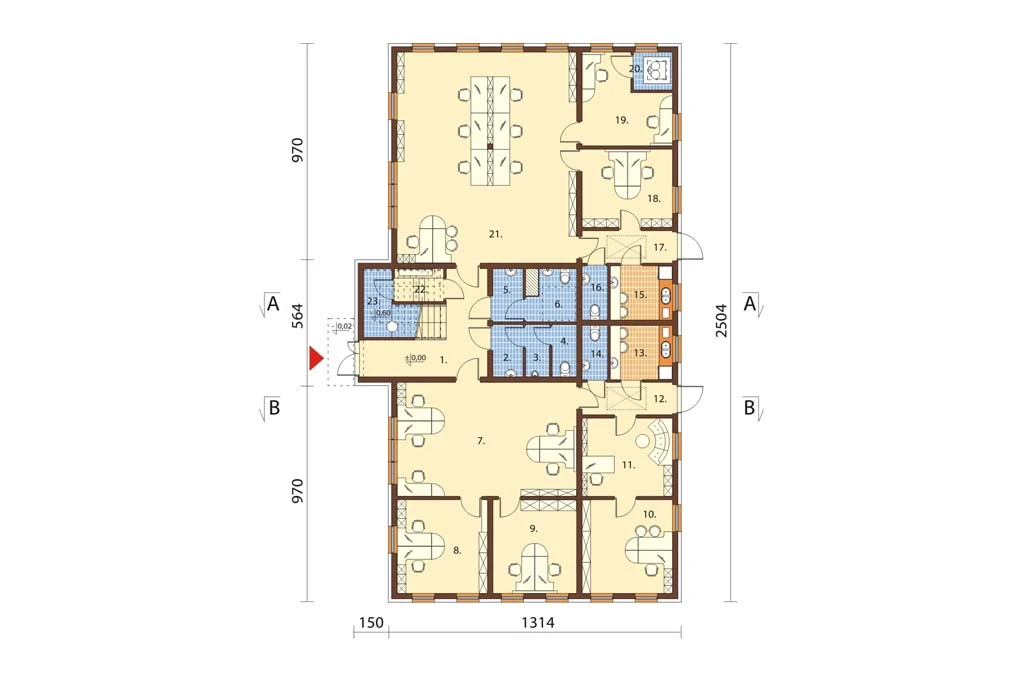

Rzut parteru



Projekt LK-90 - rzut

Parter: 283,59m2

1. 1/2 kl. sch. + wiatrołap 20,83 m2
2. Przedsionek 3,06 m2
3. Pom. sanitarne męskie 2,48 m2
4. WC męskie 2,48 m2
5. Przedsionek 3,12 m2
6. Pom. sanitarne damskie + niepełn. 4,61 m2
7. Pom. biurowe 40,79 m2
8. Pom. biurowe 16,81 m2
9. Pom. biurowe 15,61 m2
10. Pom. biurowe 16,81 m2
11. Pom.biurowe 14,02 m2
12. Wiatrołap 5,73 m2
13. Pom. socjalne 6,62 m2
14. WC 2,69 m2
15. Pom. socjalne 6,62 m2
16. WC 2,69 m2
17. Wiatrołap 5,73 m2
18. Pom. biurowe 14,02 m2
19. Pom. biurowe 13,40 m2
20. Pom. pompowni 2,87 m2
21. Pom biurowe 75,72 m2
22. Transformatorownia 3,15 m2
23. Hydrofornia 3,73 m2
POWIĘKSZ RZUT

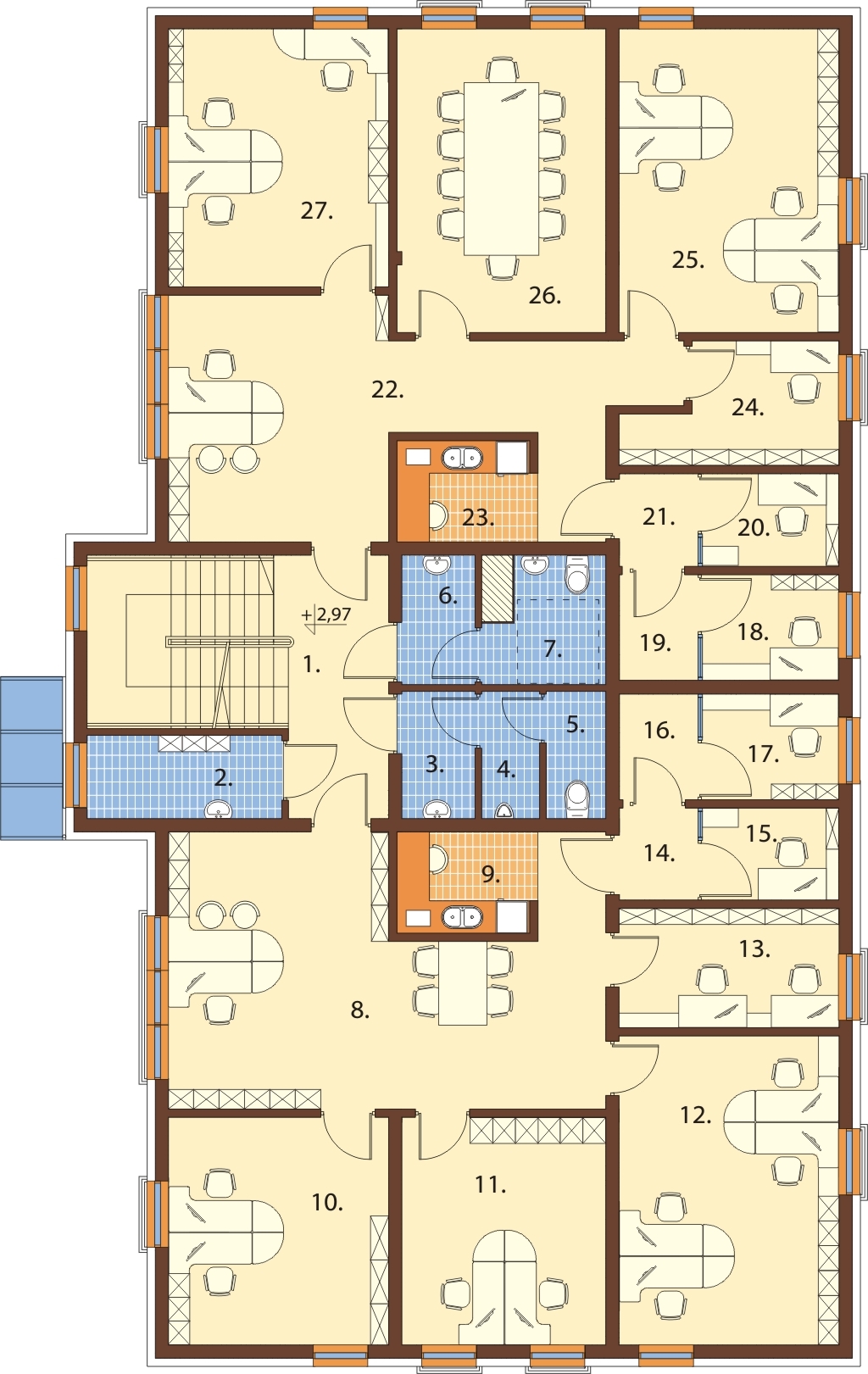

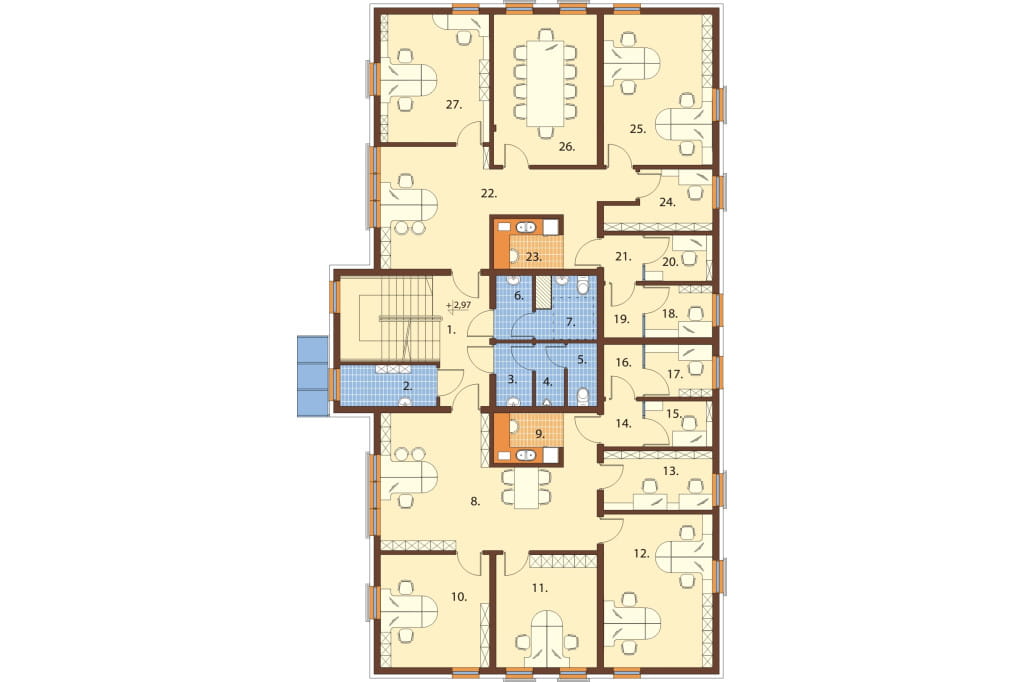

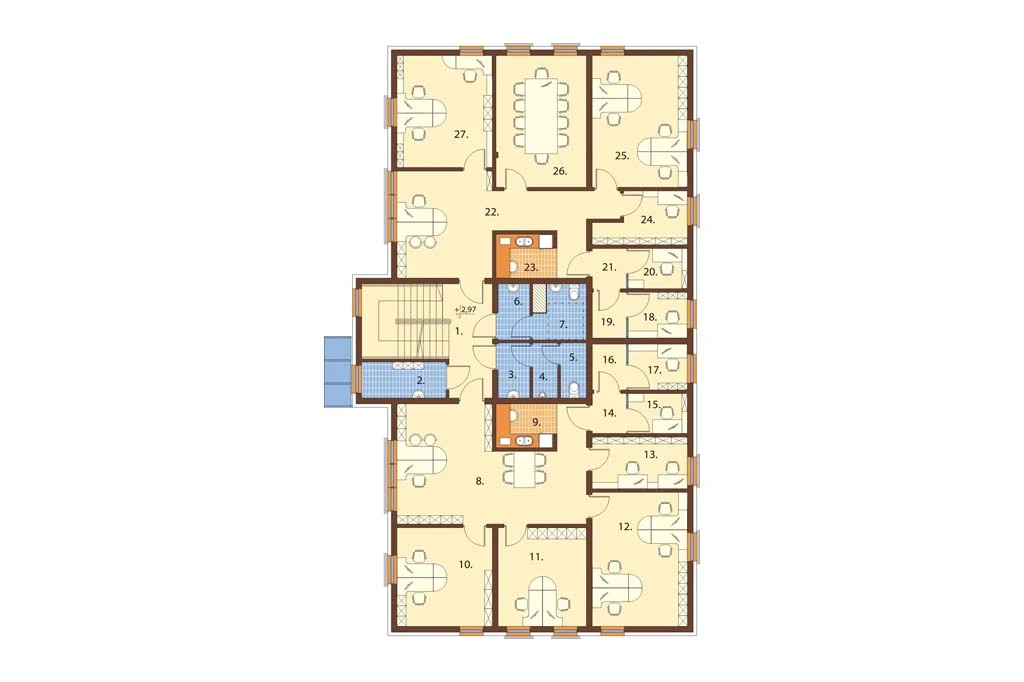

Rzut I piętra



Projekt LK-90 - rzut

Piętro: 277,84 m2

1. 1/2 kl. sch. + hall 20,55 m2
2. Pom. porządkowe 5,38 m2
3. Przedsionek 3,06 m2
4. Pom. sanitarne męskie 2,48 m2
5. WC męskie 2,48 m2
6. Przedsionek 3,12 m2
7. Pom. sanitarne damskie + niepełn. 4,61 m2
8. Pom. biurowe  35,18 m2
9. aneks kuchenny 4,45 m2
10. Pom. biurowe 16,81 m2
11. Pom. biurowe 15,55 m2
12. Pom. biurowe 22,85 m2
13. Pom. biurowe 8,75 m2
14. Przedsionek 2,42 m2
15. Punkt wytwarzania dokumentacji 4,20 m2
16. Czytelnia 2,78 m2
17. Kancelaria tajna 4,83 m2
18. Kancelaria poufna 4,83 m2
19. Czytelnia 2,78 m2
20. Punkt wywarzania dokumentacji 4,20 m2
21. Przedsionek 2,42 m2
22. Pom. biurowe 29,30 m2
23. Aneks kuchenny 4,45 m2
24. Serwerownia i archiwum 7,33 m2
25. Pom. biurowe 22,45 m2
26. Sala konferencyjna 21,39 m2
27. Pom. biurowe 19,19 m2
POWIĘKSZ RZUT

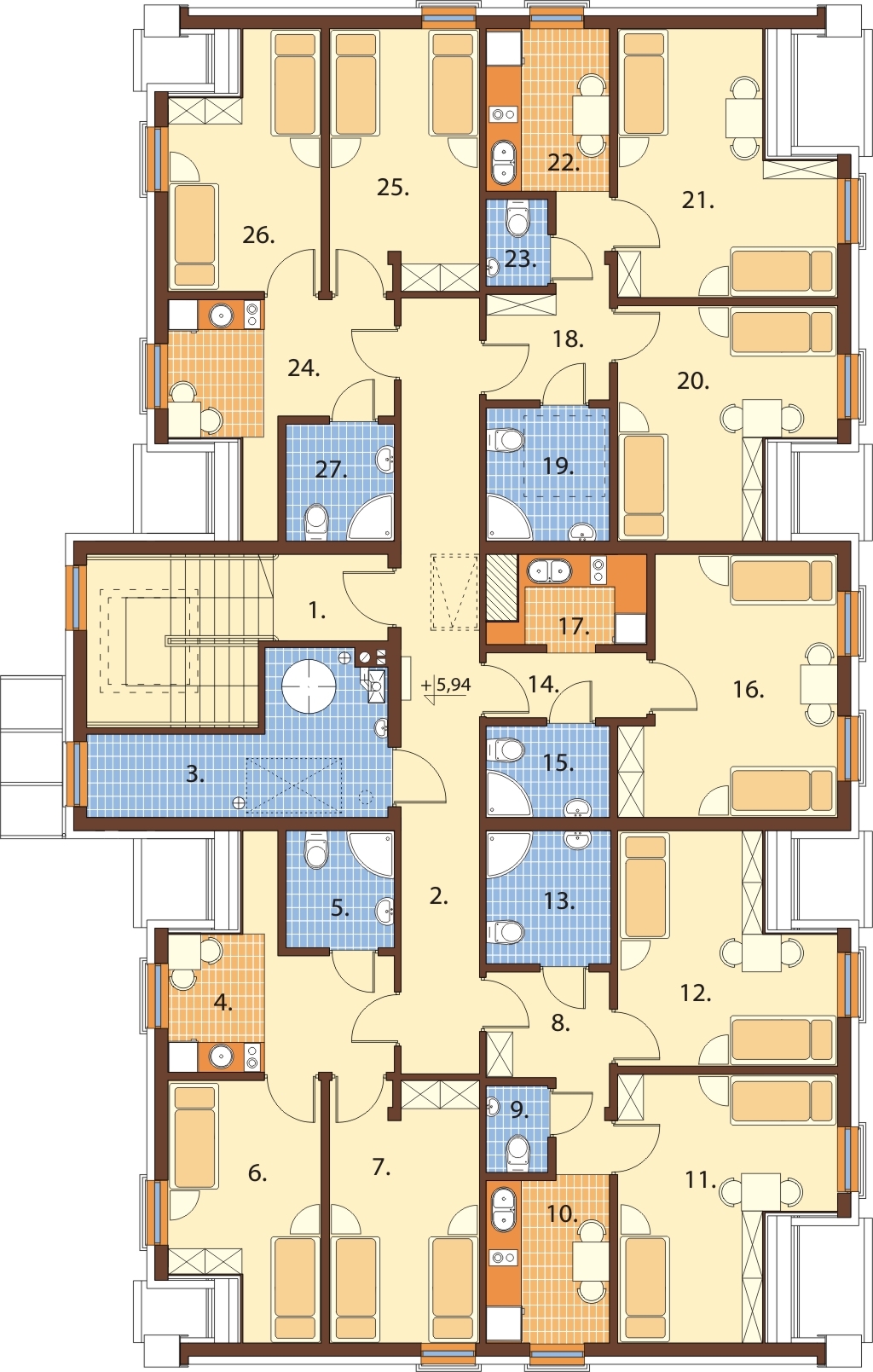

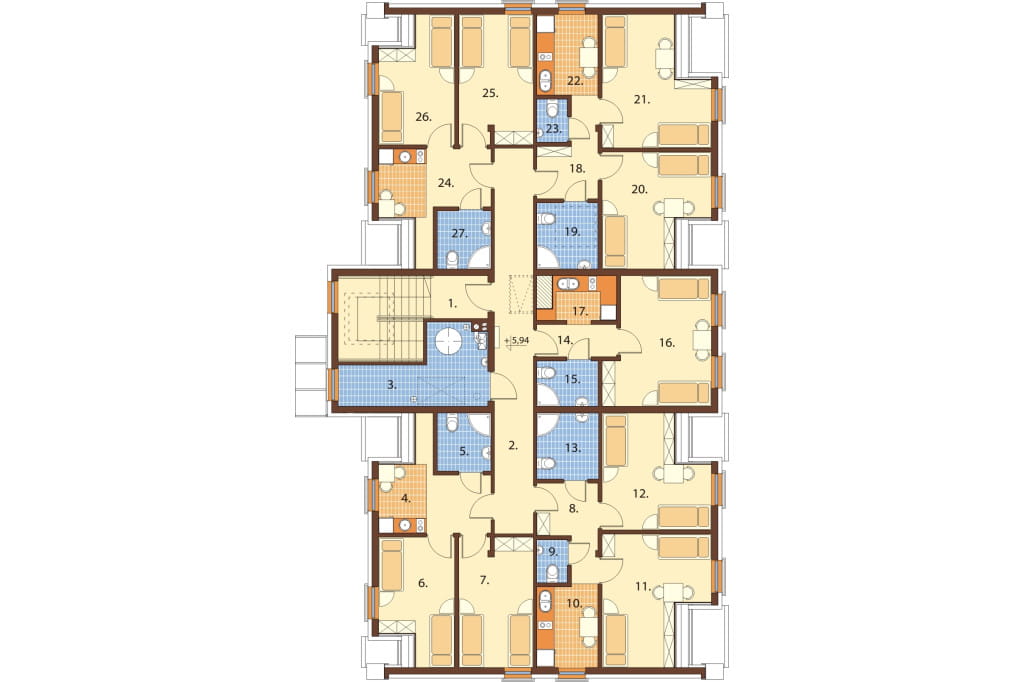

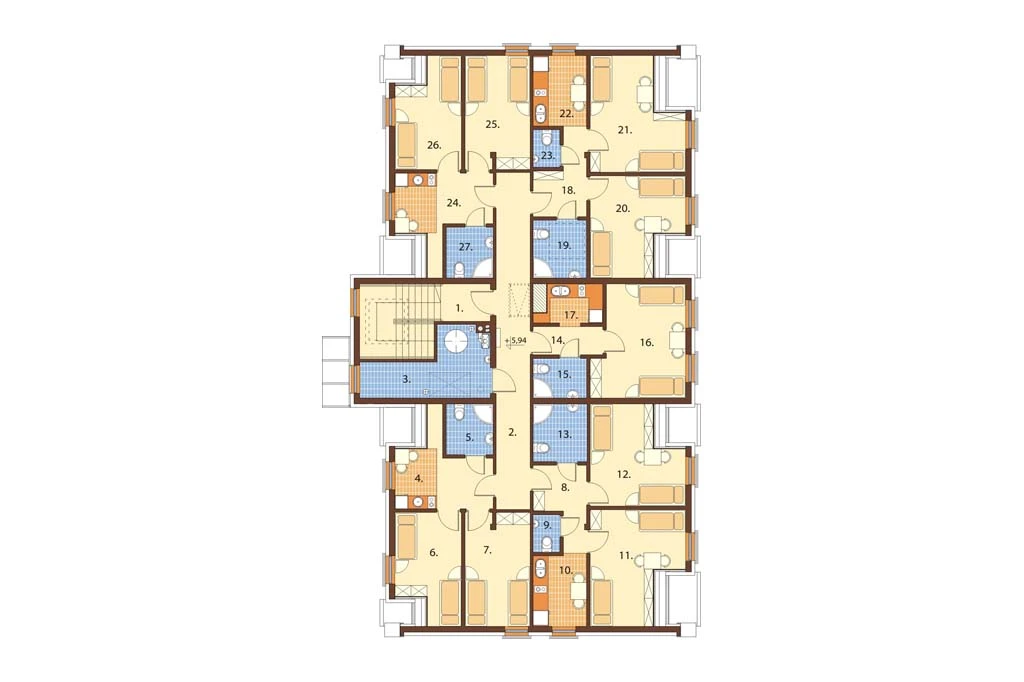

Rzut poddasza



Projekt LK-90 - rzut

Poddasze: 274,75 m2


1. 1/2 kl. sch. 8,77 m2
2. Korytarz 20,29 m2
3. Kotłownia 11,72 m2
4. Komunikacja z aneksem kuchennym 13,55 m2
5. Łazienka 4,26 m2
6. Pokój 2-osobowy 13,61 m2
7. Pokój 2-osobowy 13,14 m2
8. Komunikacja 6,28 m2
9. WC 1,80 m2
10. Aneks kuchenny 6,76 m2
11. Pokój 2-osobowy 20,01 m2
12. Pokój 2-osobowy 17,53 m2
13. Łazienka 5.53 m2
14. Komunikacja 3,55 m2
15. Łazienka  3,80 m2
16. Pokój 4-osobowy 17,36 m2
17. Aneks kuchenny 4,23 m2
18. Komunikacja 6,32 m2
19. łazienka 5,53 m2
20. Pokój 17,53 m2
21. Pokój 20,01 m2
22. Aneks kuchenny 6,76 m2
23. WC 1,80 m2
24. Komunikacja +aneks kuchenny 13,58 m2
25. Pokój 2-osobowy 13,16 m2
26. Pokój 2-osobowy 13,61 m2
27. Łazienka 4,26 m2


POWIĘKSZ RZUT

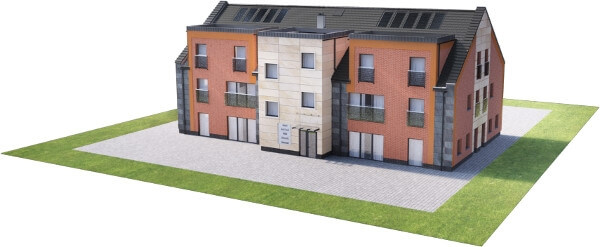

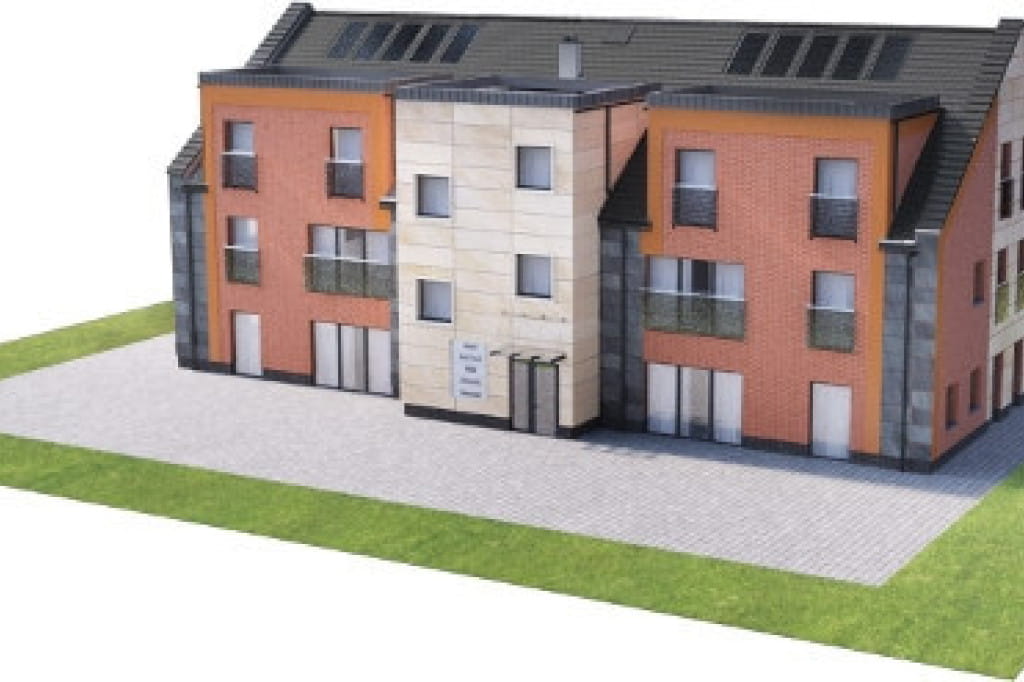

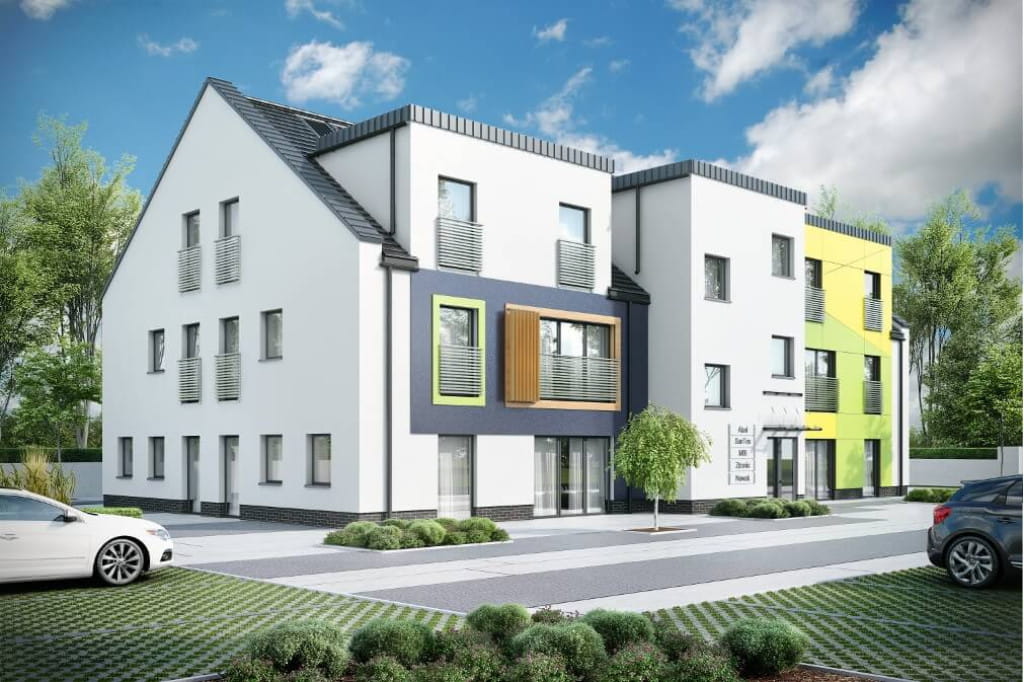

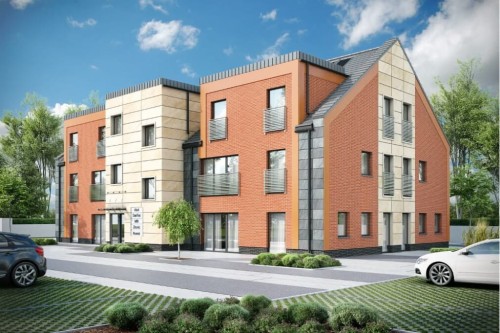

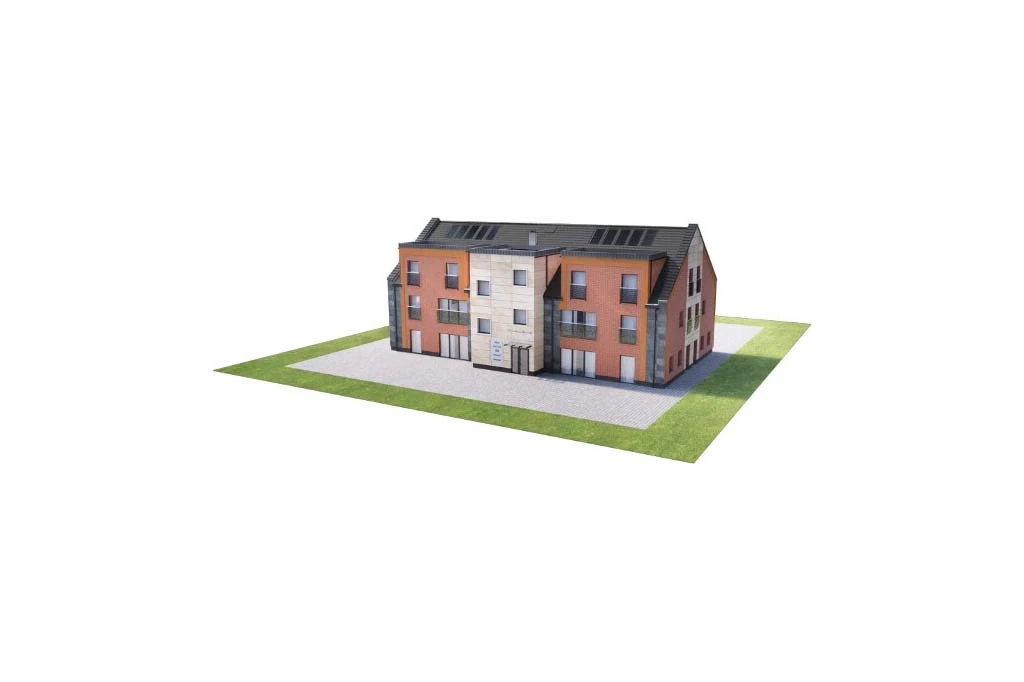

Model



Projekt LK-90 - model



Elewacje

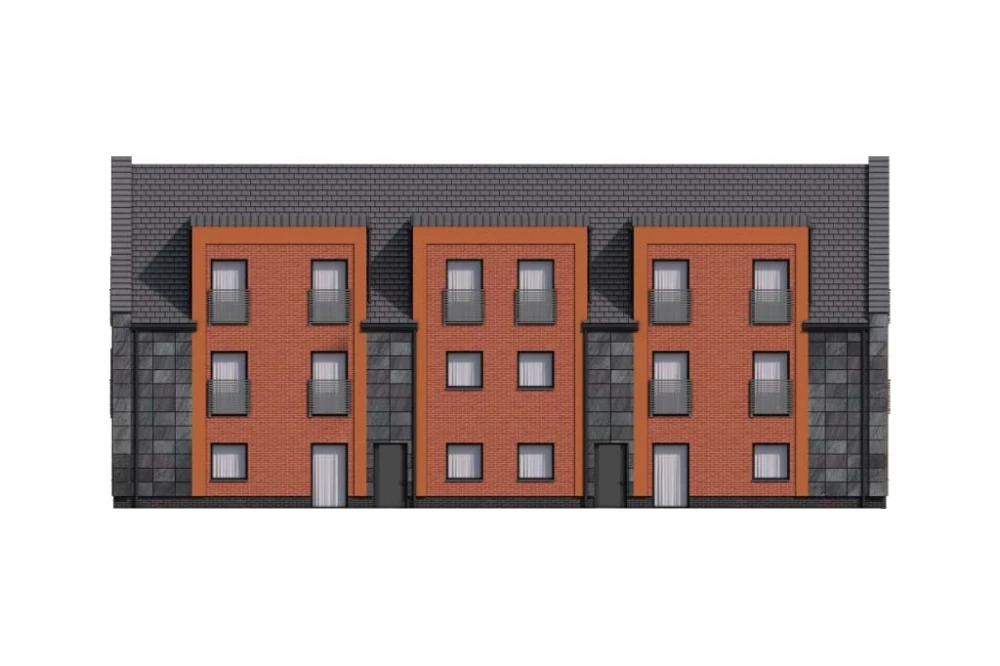

Projekt LK-90 - elewacja

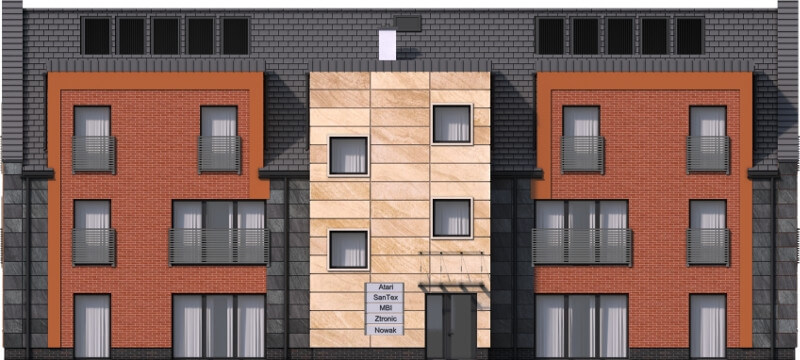

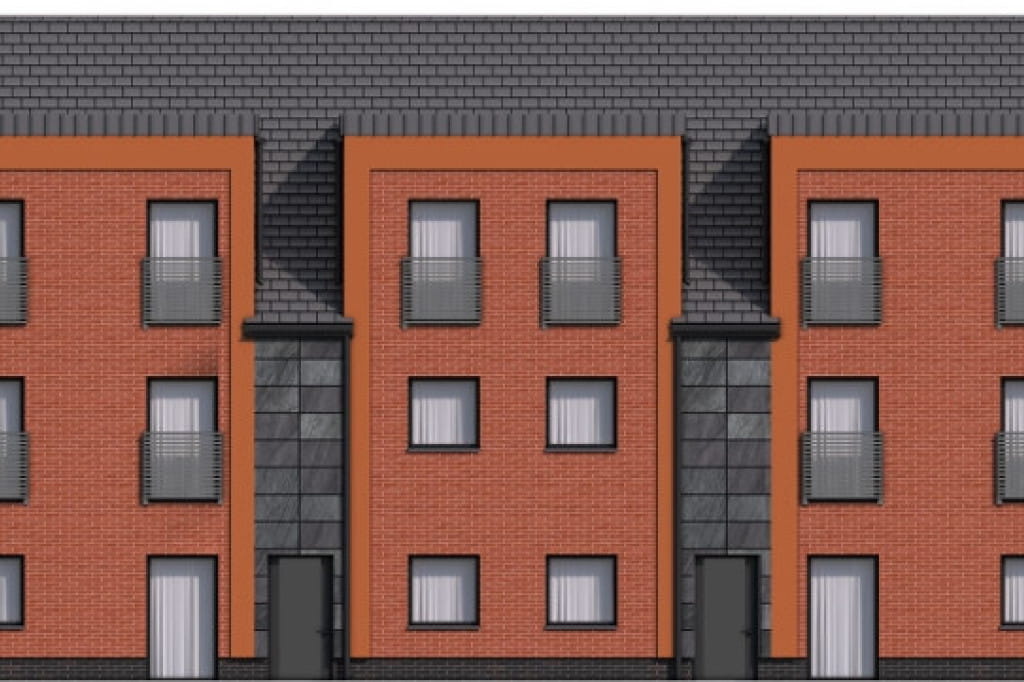

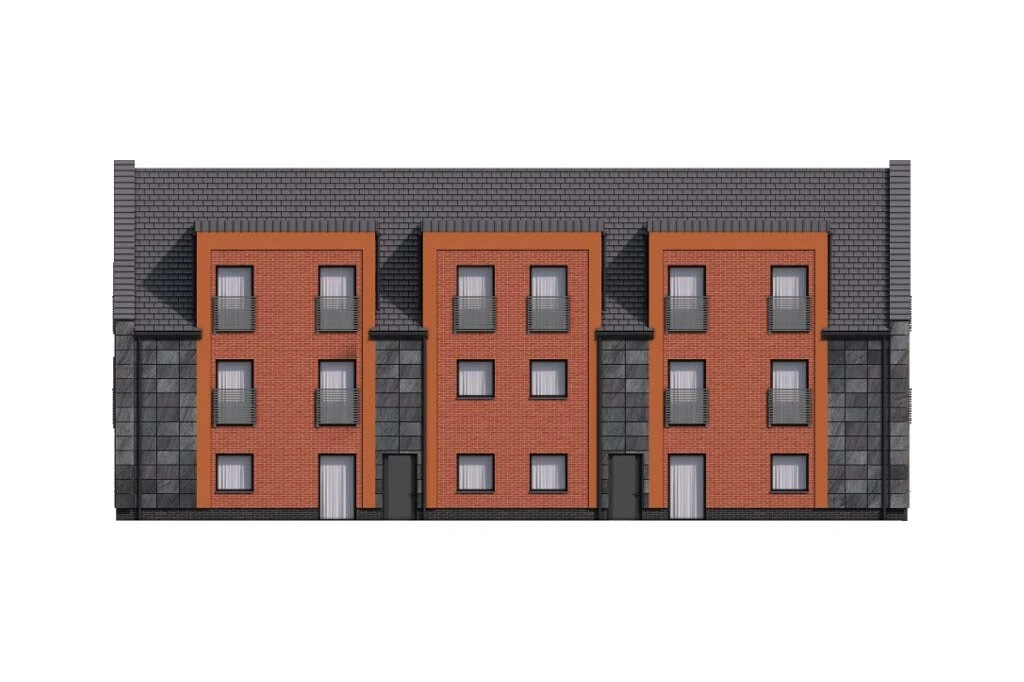

elewacja ogrodowa

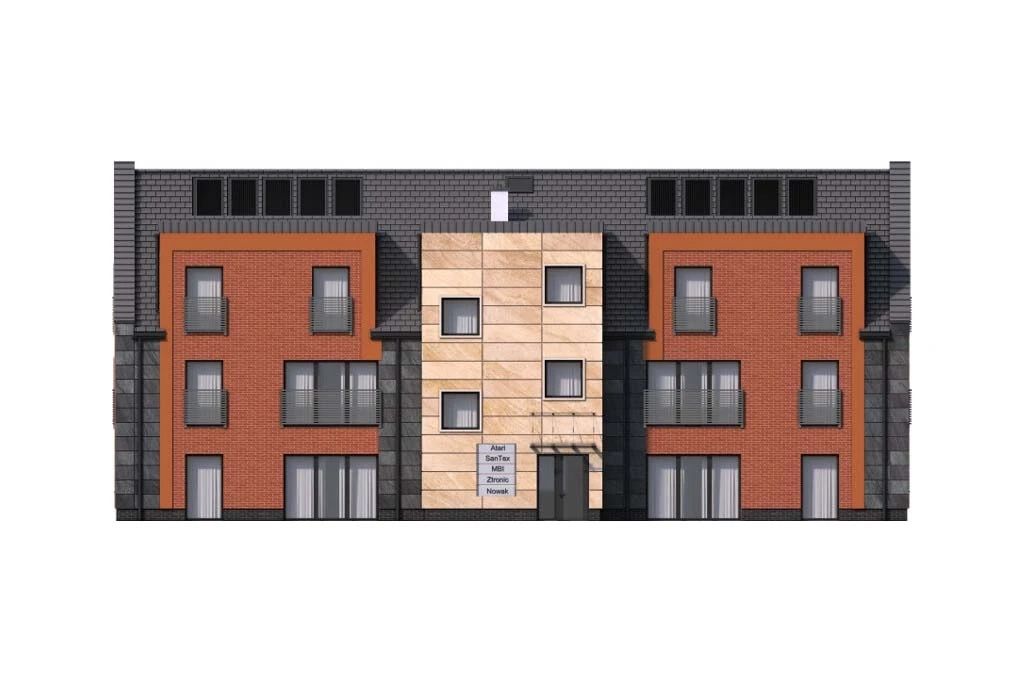

Projekt LK-90 - elewacja

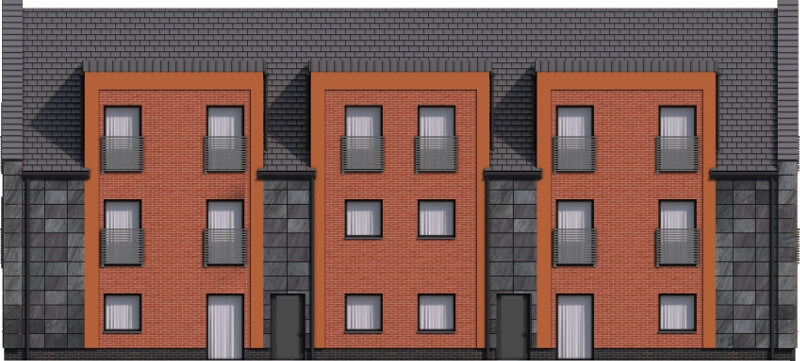

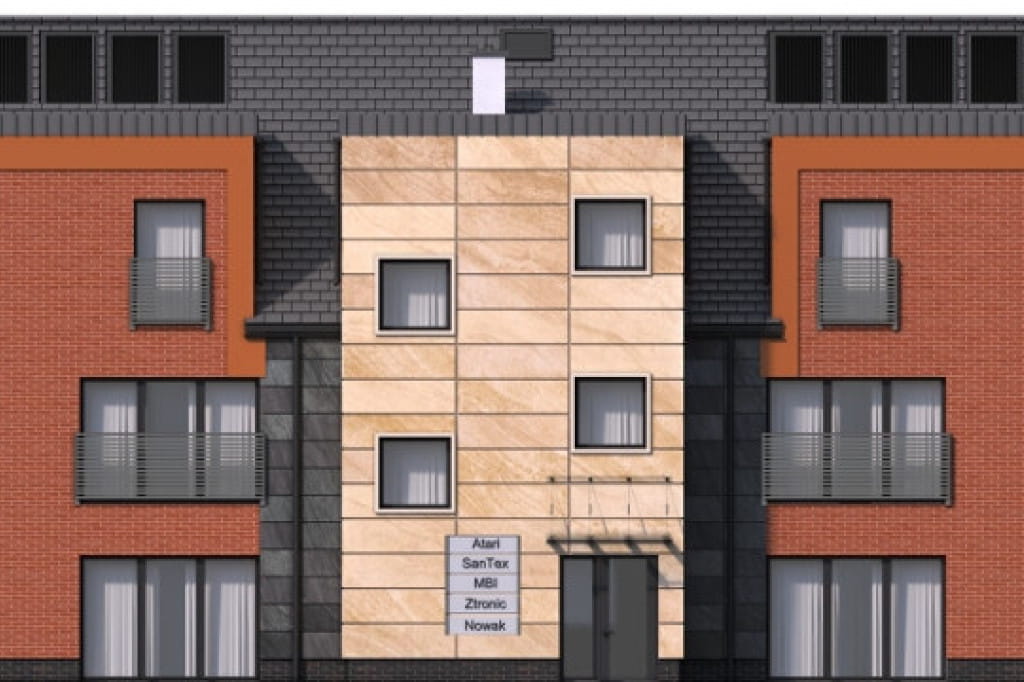

elewacja frontowa

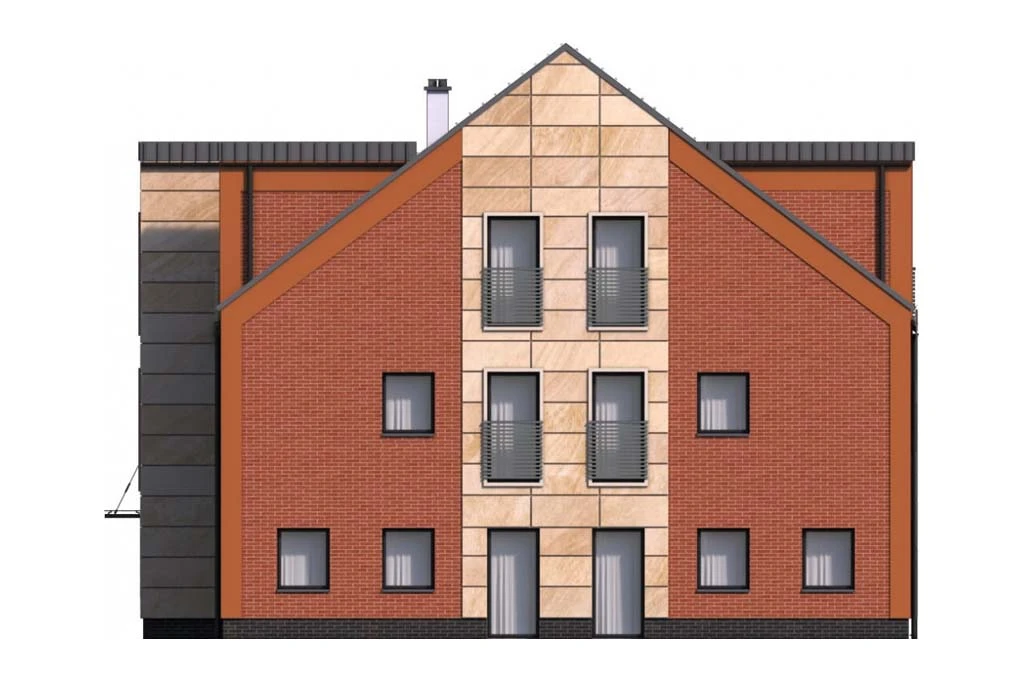

Projekt LK-90 - elewacja

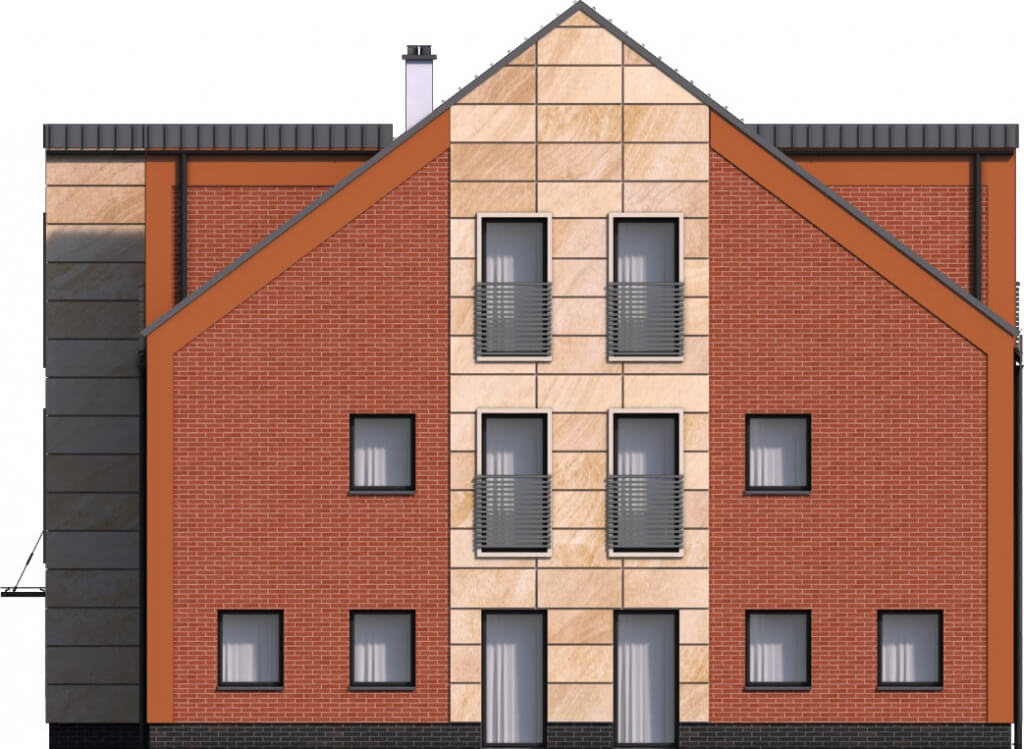

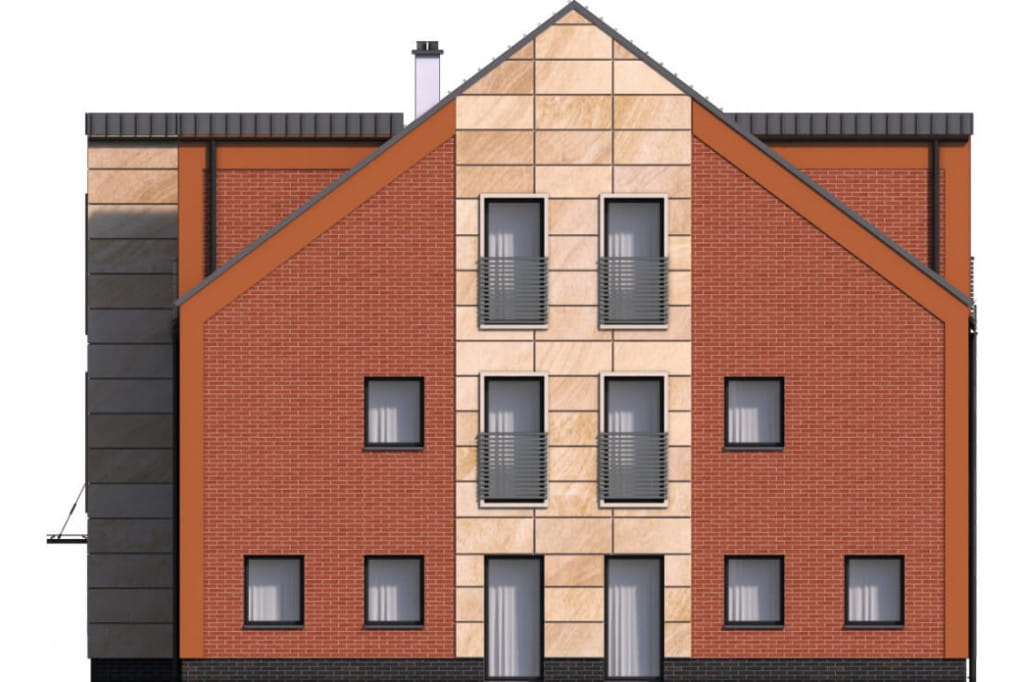

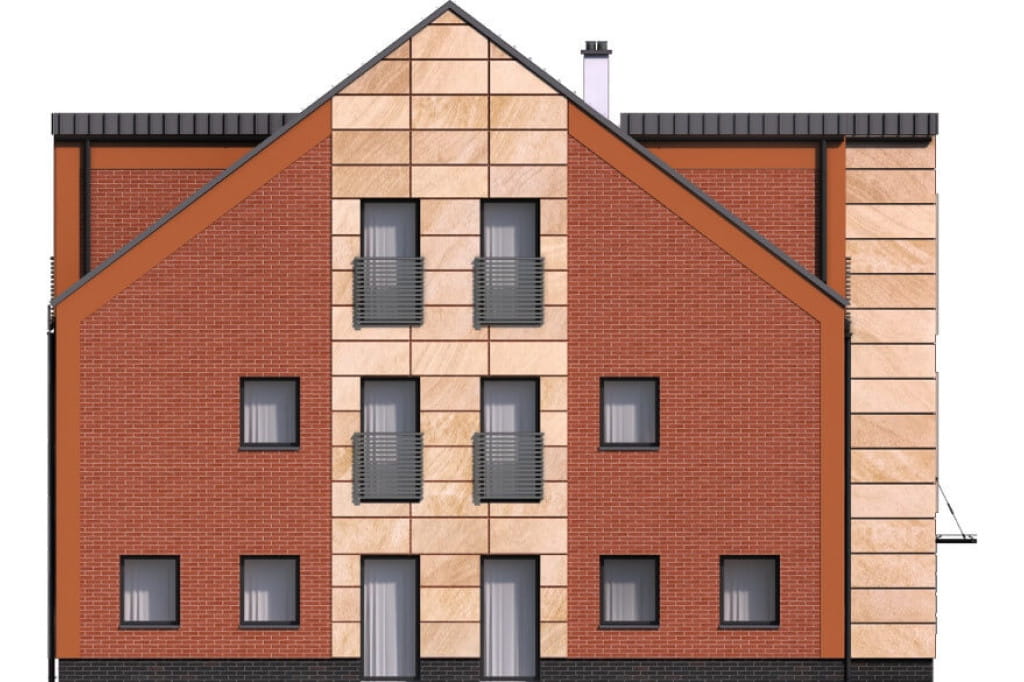

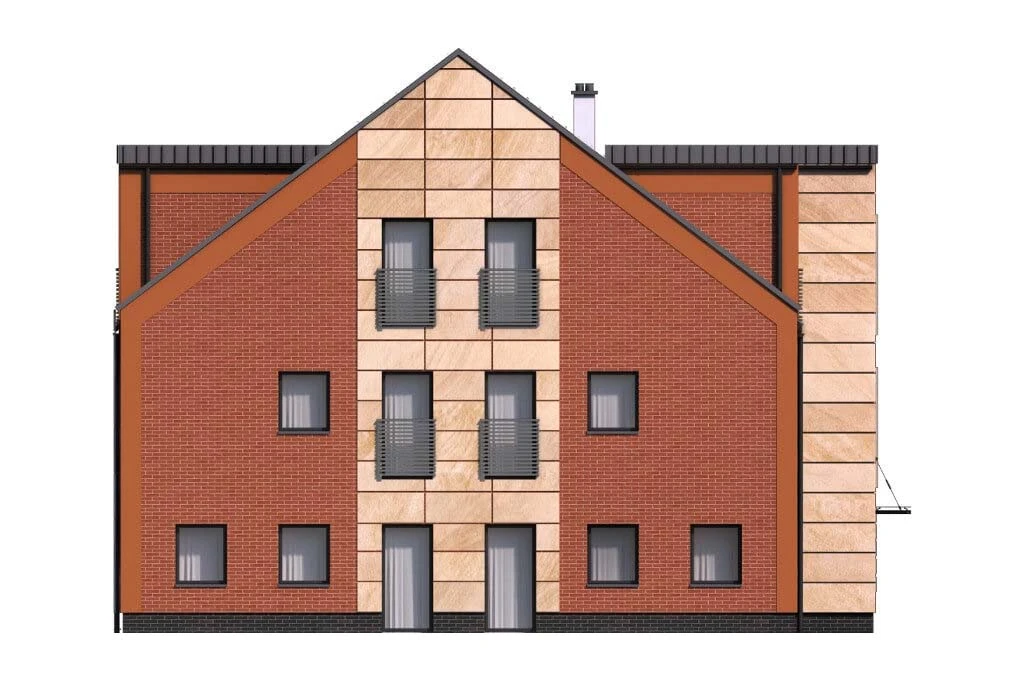

elewacja boczna
Projekt LK-90 - elewacja

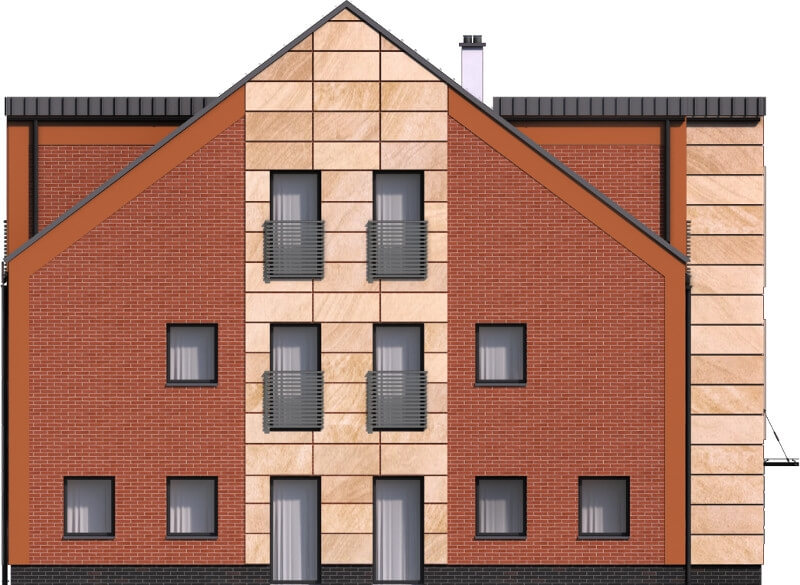

elewacja boczna

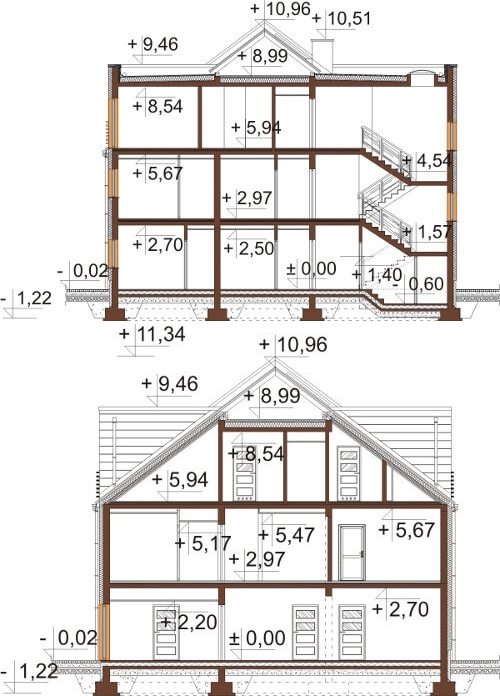

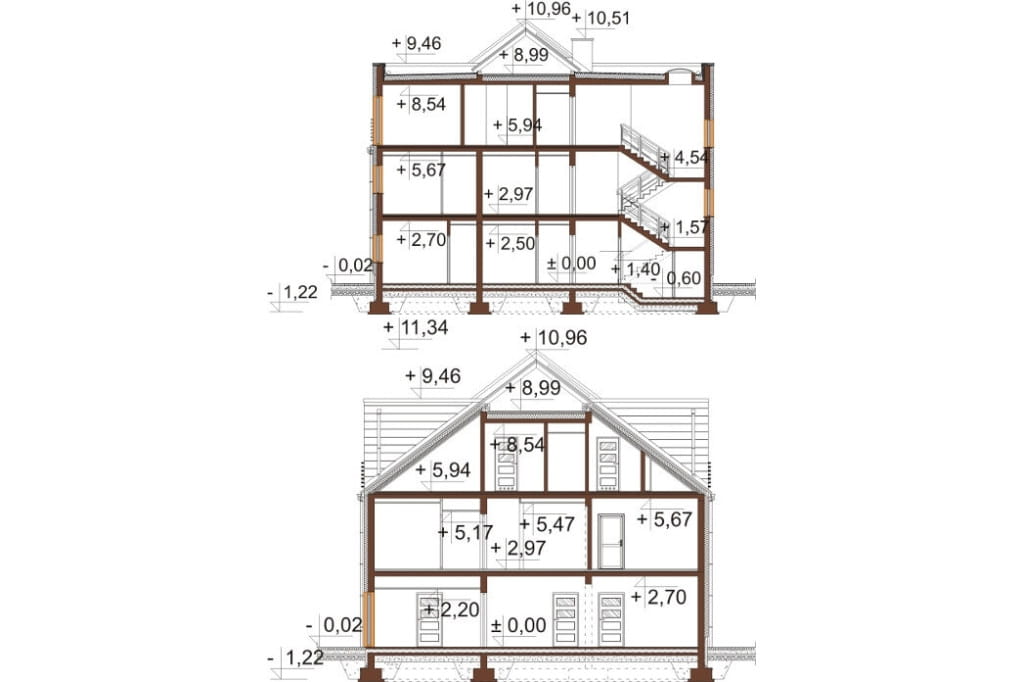

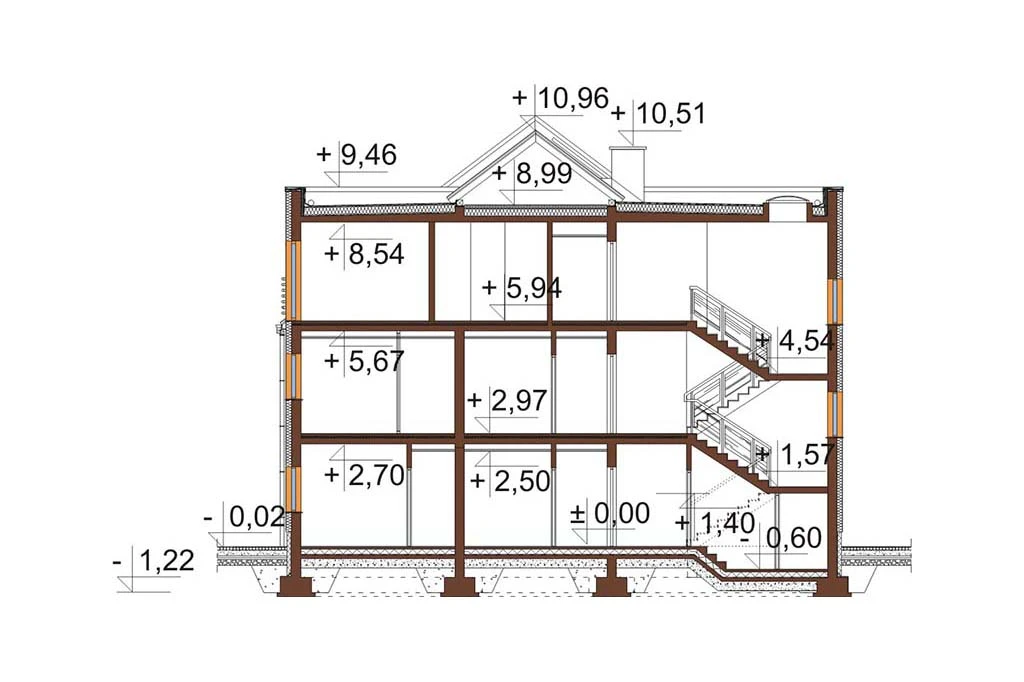

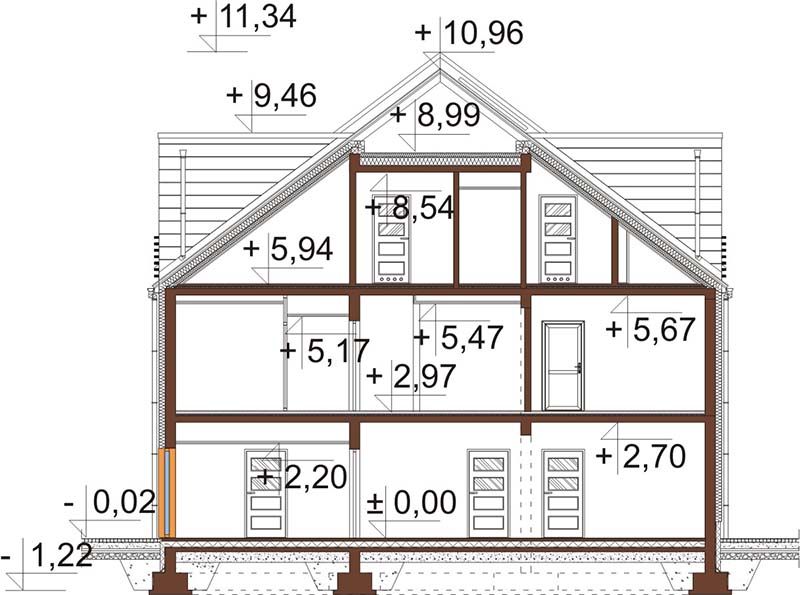

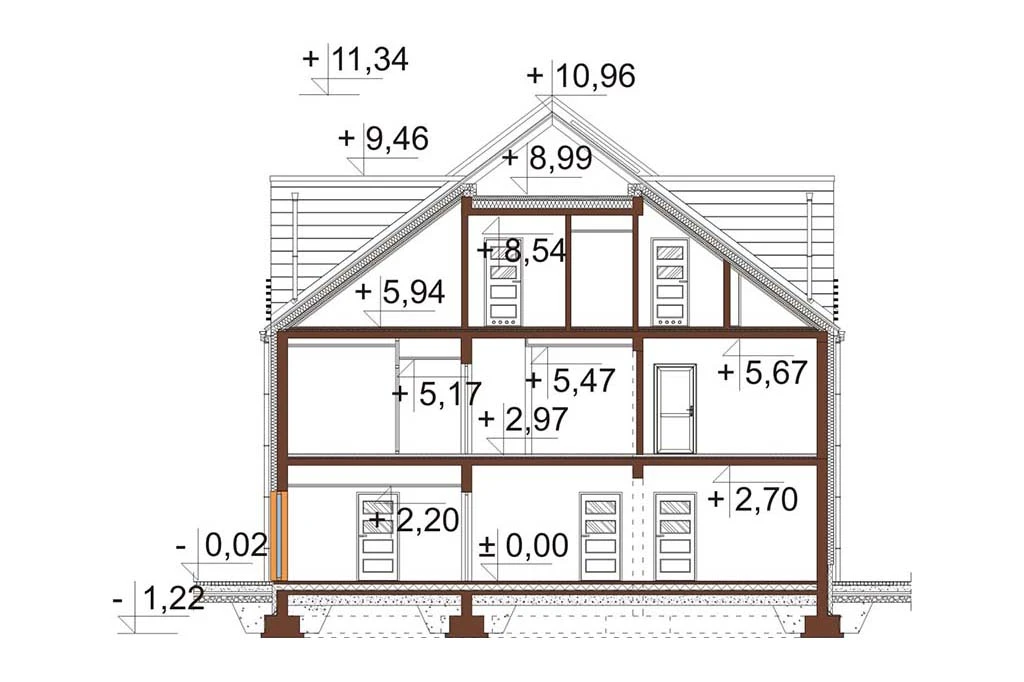

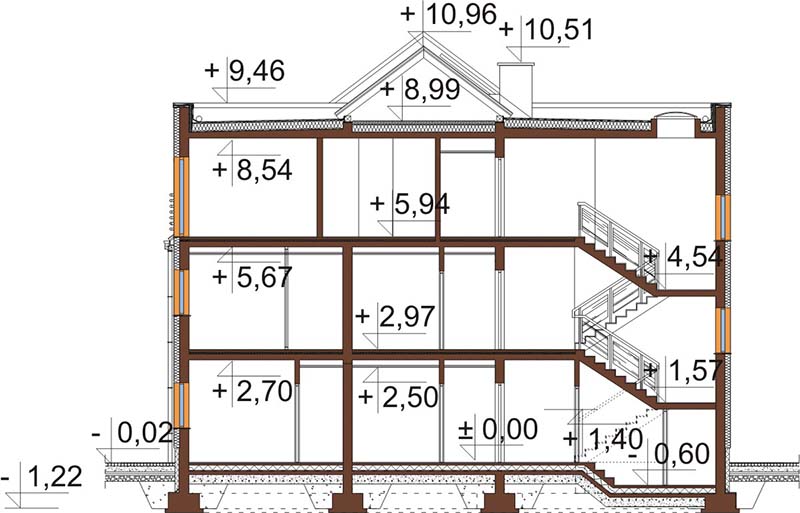

Przekrój



Projekt LK-90 - przekrój



POWIĘKSZ PRZEKRÓJ
Zadaj pytanie dotyczące tego projektu  kliknij

Projekt budynku biurowego LK-90
Piętrowy, niepodpiwniczony z poddaszem użytkowym.

Technologia: ściany zewnętrzne - beton komórkowy 24 cm, styropian/wełna mineralna 15 cm, tynk zewnętrzny.
Stropy: żelbetowe
Ogrzewanie: gazowe
Kąt nachylenia: 37°.
Program: 16 pomieszczeń biurowych, 2 czytelnie, sala konferencyjna,  pomieszczenia sanitarne, aneks kuchenny, pom. techniczne. Na poddaszu - 6 pokoi 2-sobowych, 1 pokój 4-osobowy, 5 aneksów kuchennych, 5 łazienek, 2 WC.

ZAWARTOŚĆ PROJEKTU:
- projekt architektoniczny budowlany
- projekt konstrukcyjny budowlany
- projekt budowlany wewnętrznych instalacji sanitarnych (c.o, wod-kan, gaz, hydranty p.poż., projekt kotłowni)
- projekt budowlany wewnętrznej instalacji elektrycznej oraz instalacji odgromowej (w tym m.in: p.poż. wyłącznik prądu, oświetlenie, oświetlenie ewakuacyjne)
- przedmiar robót
- zestawienie materiałów budowlanych
- projektowana charakterystyka energetyczna
- zgoda na zmiany w projekcie

 Powierzchnia zabudowy: 337.49 m²
Powierzchnia użytkowa: 836.18 m²
Kubatura: 3165.12 m³
Szerokość działki: 22.64 m
UWAGA: podawana przez nas minimalna szerokość działki
dotyczy ustawienia budynku węższą elewacją.
Ilość kondygnacji: 3
Liczba pomieszczeń: 77
Kąt nachylenia dachu: 37°
Ilość pokoi: 28
Pokój na parterze: Tak
Wysokość budynku: 11.36 m
Rodzaj ogrzewania: gazowe
Możemy dostosować ten projekt do Twoich potrzeb, napisz co chciałbyś w nim zmienić, przeprojektujemy go tak, aby w pełni odpowiadał Twoim oczekiwaniom Piwnica: bez podpiwniczenia
Poddasze: poddasze użytkowe, piętro
Typ: mieszkalne z funkcją usługowo-handlową, piętrowe, komercyjne, projekt biura, projekt budynku usługowego, biurowce, projekty budynków biurowych
Technologia: tradycyjna

Architekt: Ewa Ferfecka-Homola, Marek Lizak
CENA 3 EGZ. PROJEKTU

11 200 PLN

KUP
PROJEKT
najniższa cena z ostatnich 30 dni identyczna z wyżej podaną


ŁĄCZNA ZAWARTOŚĆ OBU PROJEKTÓW ARCHITEKTONICZNO - BUDOWLANEGO ORAZ PROJEKTU TECHNICZNEGO, KTÓRE MOŻNA ZAMÓWIĆ RAZEM LUB OSOBNO :



Projekt dostosowany do aktualnych norm dostępny w terminie ustalonym z biurem

Uzyskujemy pozwolenia na budowę i wykonujemy adaptacje do konkretnej działki  sprawdź szczegóły >>

Projekt został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
