Dom opieki dla osób starszych
Kod: LK-16 C
 |
Projekt na zamówienie dostępny w terminie ustalonym z biurem skontaktuj się >> |
 |
W podanej cenie oferujemy 3 kopie projektu architektoniczno-budowlanego potrzebnego do uzyskania pozwolenia na budowę oraz 3 kopie projektu technicznego niezbędnego do prowadzenia budowy sprawdź >> |
 |
Parametry projektu zobacz >> |
 |
Istnieje również możliwość zakupu wersji elektronicznej (w formacie dwg) projektu architektoniczno - budowlanego skontaktuj się >> |
 |
Odbicie lustrzane projektu zobacz >> |
 |
Koszty budowy zobacz >> |
 |
Forum dotyczące tego projektu zobacz >> |
 |
Zmiany istotne i nieistotne, które możesz wprowadzić w tym projekcie sprawdź >> |
 |
Adaptacja i pozwolenie na budowę zobacz >> |
 |
Jeśli masz pytanie |

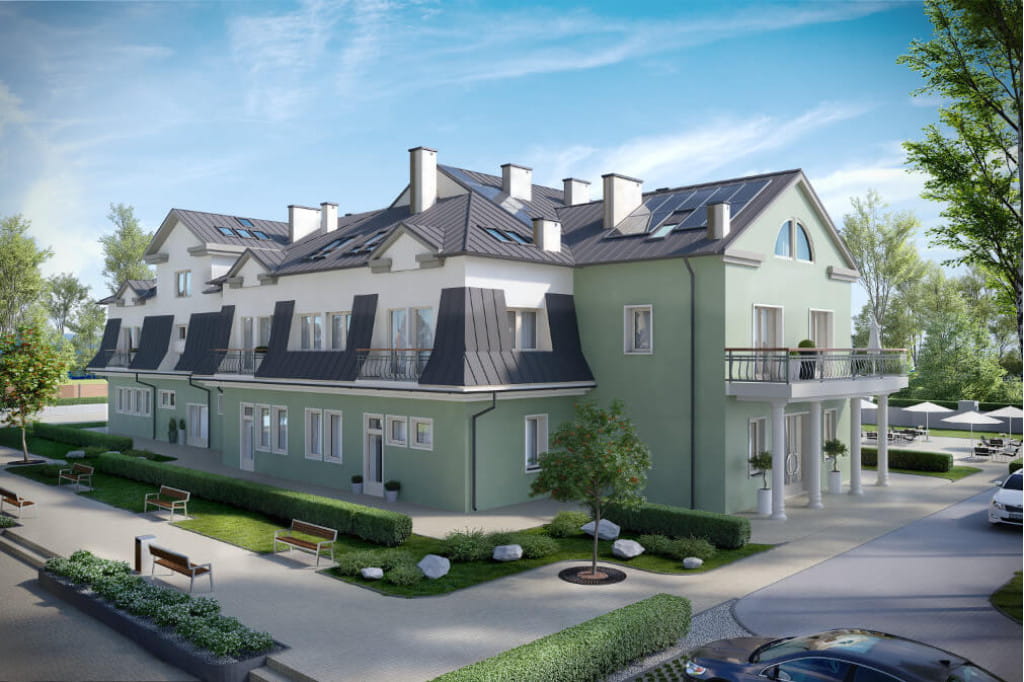

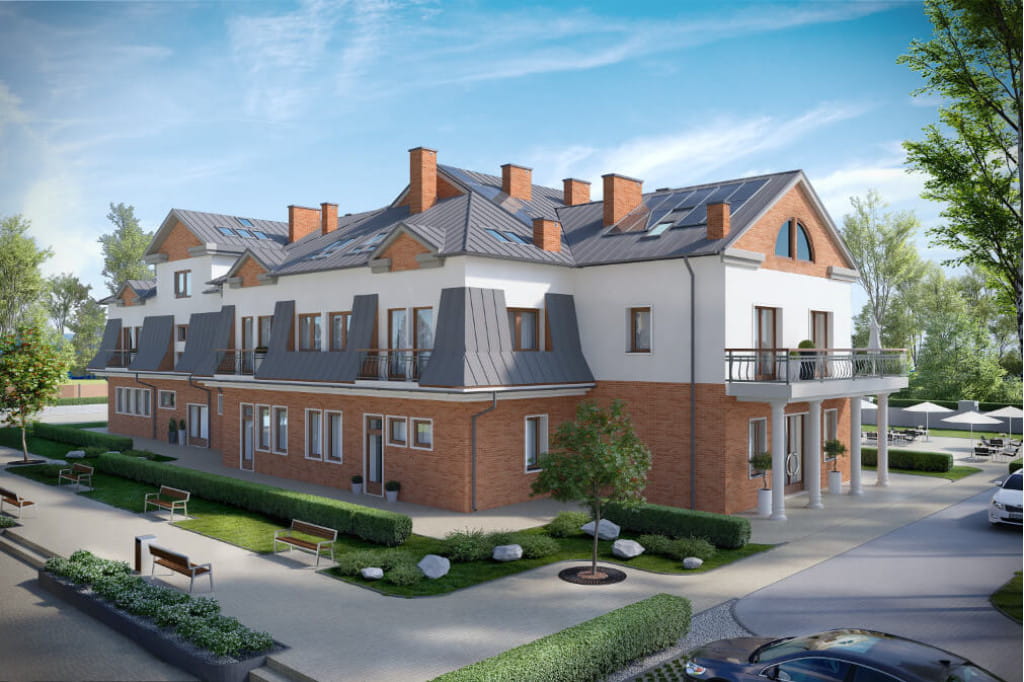

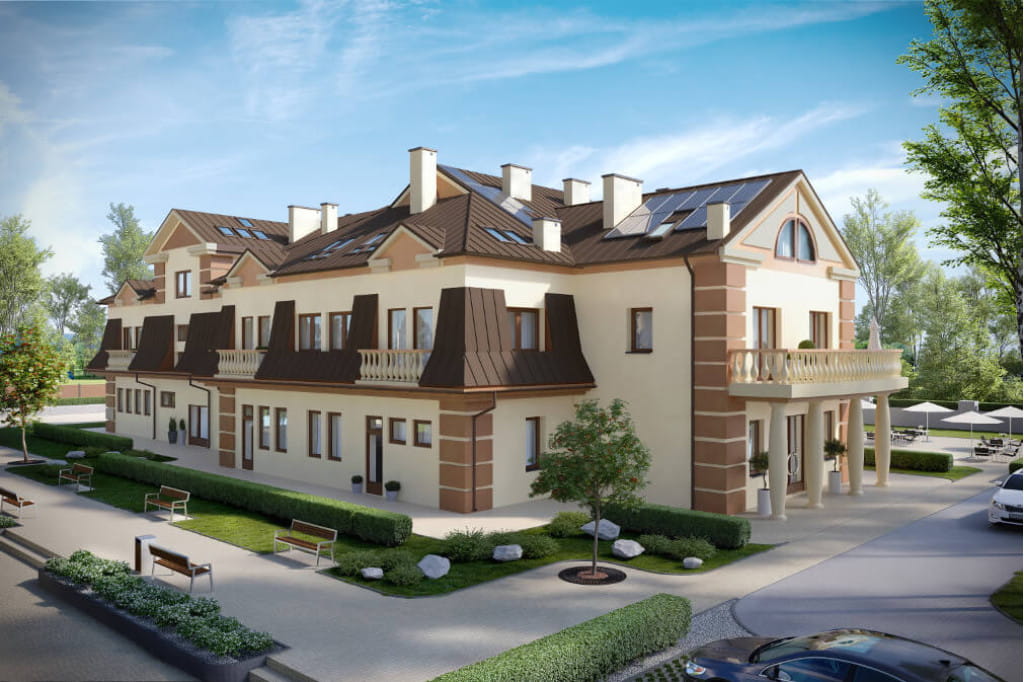

Prezentacja projektu
Opis projektu
Powierzchnia użytkowa: 1510,83 m2. Projekt budynku K-16 C pełniący funkcję domu spokojnej starości, piętrowy z poddaszem użytkowym, bez podpiwniczenia.

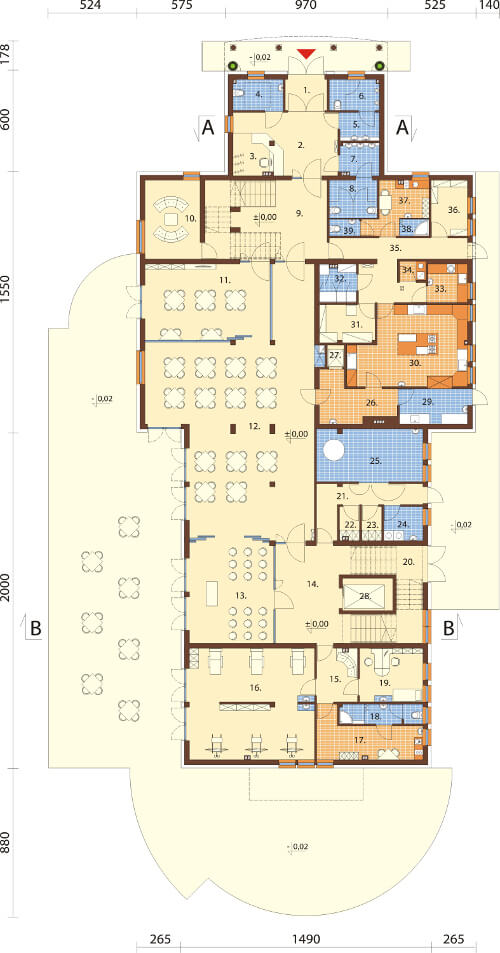

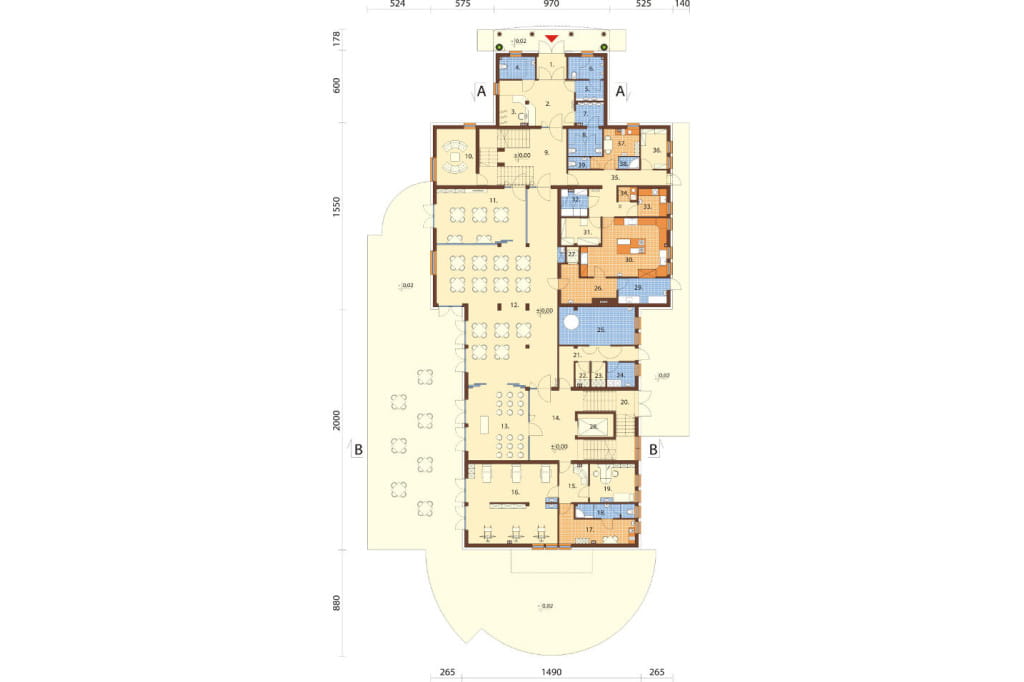

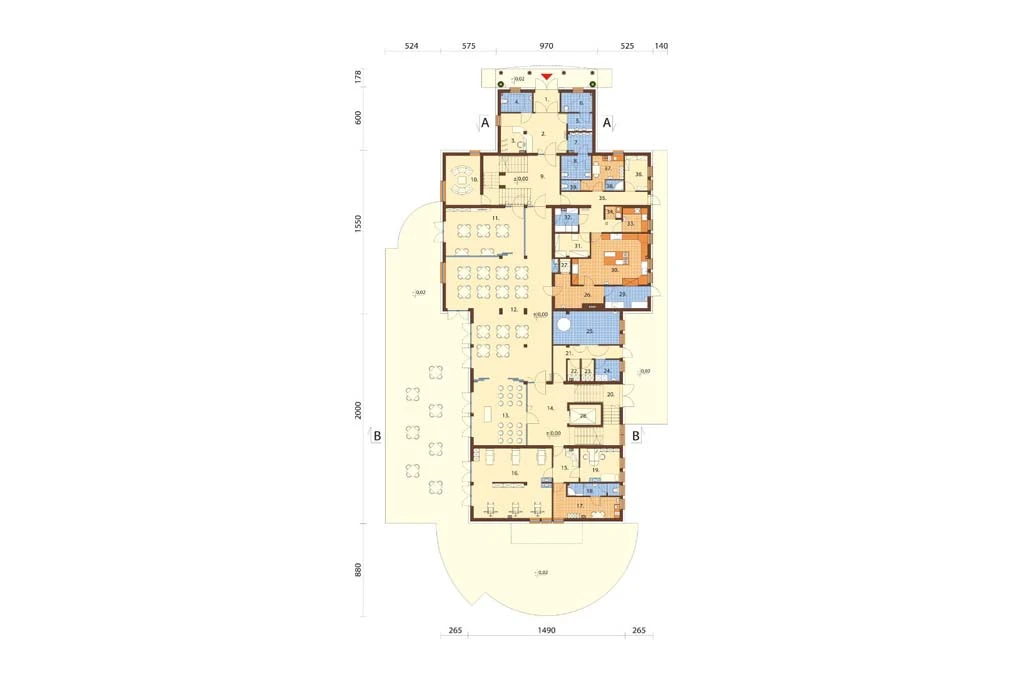

Rzut parteru
Parter: 554,87 m2
1. Wiatrołap 4,62 m2
2. Hall 16,49 m2
3. Szatnia + recepcja 4,87 m2
4. WC dla niepełnospr. 5,48 m2
5. Przedsionek 3,97 m2
6. WC męskie 5,48 m2
7. Przedsionek 4,45 m2
8. WC damskie 6,47 m2
9. Klatka schodowa 34,25 m2
10. Palarnia 15,48 m2
11. Pokój dzienny 33,88 m2
12. Stołówka 113,47 m2
13. Kaplica 29,10 m2
14. Klatka schodowa 28,16 m2
15. Poczekalnia 7,74 m2
16. Pom. terapii i rehabilitacji 48,83 m2
17. Pokój socjalny 14,41 m2
18. WC + natrysk 5,83 m2
19. Gabinet lekarski 12,13 m2
20. Strefa wejścia pomocniczego 10,24 m2
21. Korytarz 10,50 m2
22. Magazyn pościeli czystej 2,34 m2
23. Magazyn pościeli brudnej 2,43 m2
24. Pralnia podręczna 4,76 m2
25. Pom. węzła ciepłowniczego 19,94 m2
26. Rozdzielnia kelnerska 11,16 m2
27. Szyb windy 1,34 m2
28. Szyb windy 5,79 m2
29. Zmywalnia 8,50 m2
30. Kuchnia 30,86 m2
31. Magazyn 7,57 m2
32. Chłodnia + magazyn 4,94 m2
33. Obieralnia warzyw 5,42 m2
34. Wyparzalnia jaj 1,82 m2
35. Korytarz 10,38 m2
36. Magazyn podręczny 7,21 m2
37. Pokój socjalny 8,99 m2
38. Natrysk 1,77 m2
39. WC 1,80 m2
Powierzchnia użytkowa: 428,32 m2
Powierzchnia netto: 554,86 m2

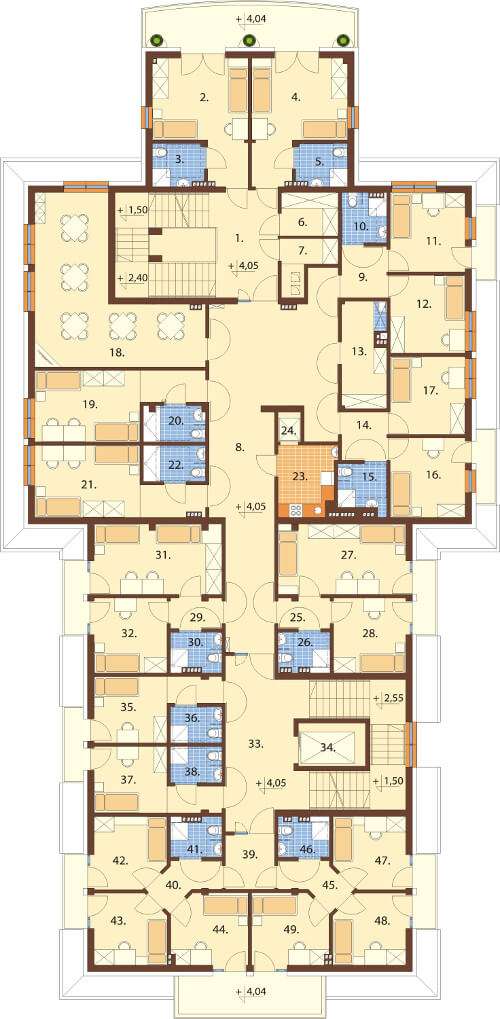

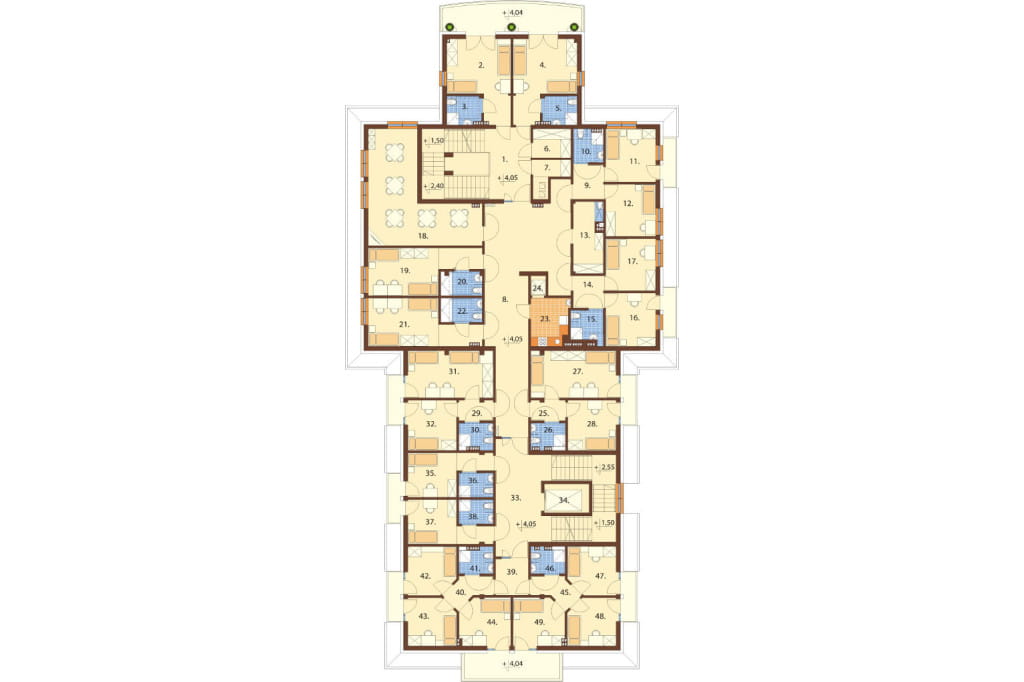

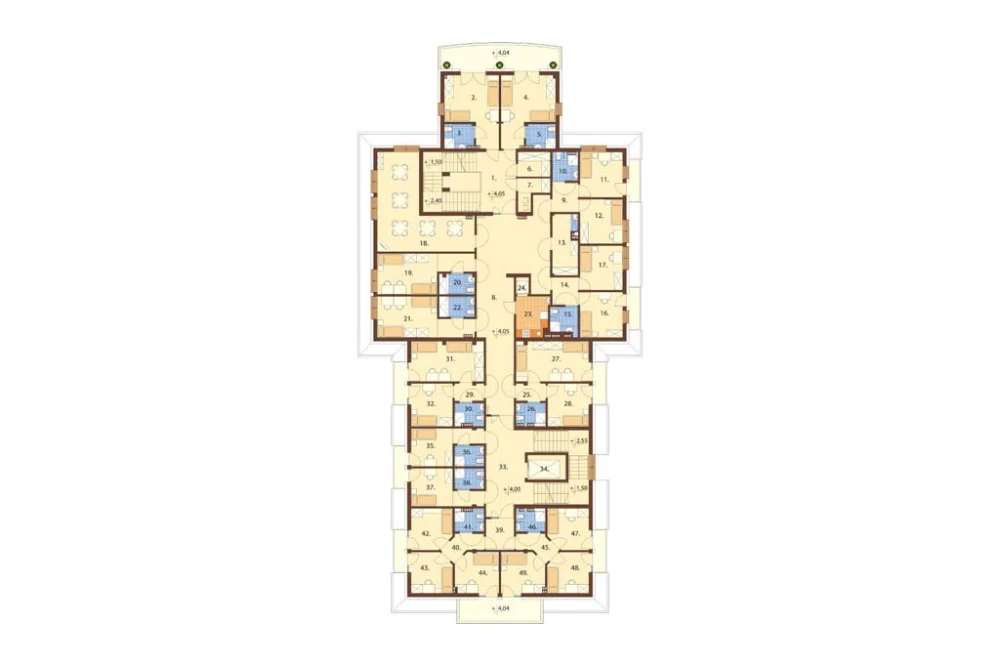

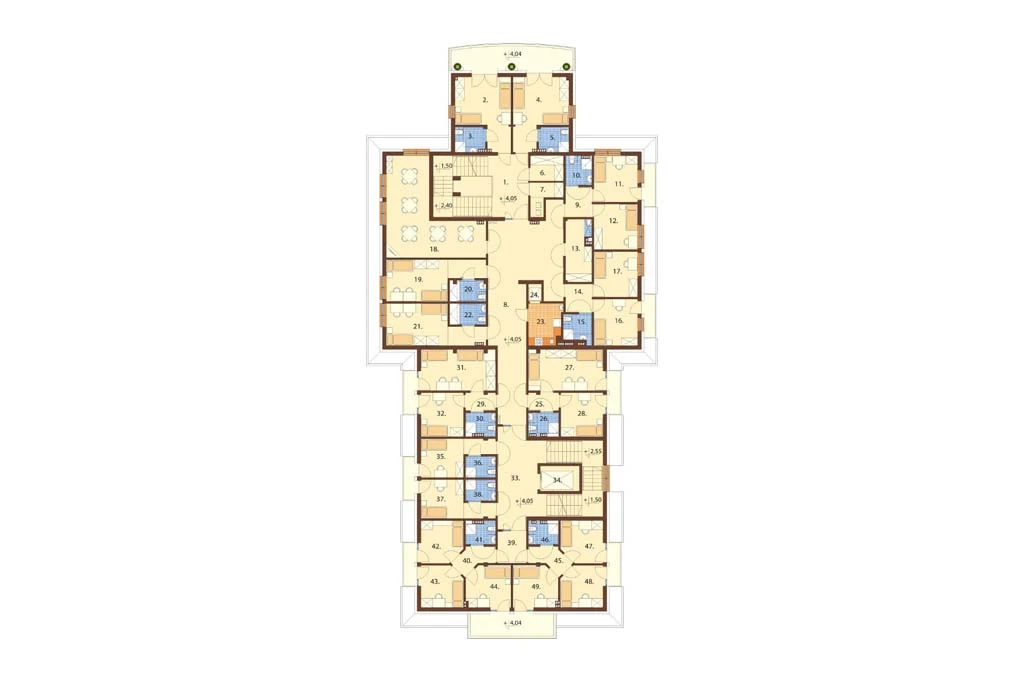

Rzut pierwszego piętra
Piętro: 534,06 m2
1. Hall + schody 21,88 m2
2. Pokój dwuosobowy 19,32 m2
3. Łazienka 4,34 m2
4. Pokój dwuosobowy 19,32 m2
5. Łazienka 4,34 m2
6. Magazyn pościeli czystej 4,93 m2
7. Magazyn pościeli brudnej 4,44 m2
8. Korytarz 58,18 m2
9. Przedsionek 4,65 m2
10. Łazienka 4,25 m2
11. Pokój jednoosobowy 11,89 m2
12. Pokój jednoosobowy 11,63 m2
13. Magazyn 9,24 m2
14. Przedsionek 4,34 m2
15. Łazienka 4,62 m2
16. Pokój jednoosobowy 11,90 m2
17. Pokój jednoosobowy 11,63 m2
18. Pokój dzienny 37,70 m2
19. Pokój dwuosobowy 19,19 m2
20. Łazienka 4,50 m2
21. Pokój dwuosobowy 19,19 m2
22. Łazienka 4,50 m2
23. Kuchnia pomocnicza 8,11 m2
24. Szyb windy 1,34 m2
25. Przedsionek 3,17 m2
26. Łazienka 4,00 m2
27. Pokój dwuosobowy 17,92 m2
28. Pokój jednoosobowy 10,85 m2
29. Przedsionek 3,12 m2
30. Łazienka 3,98 m2
31. Pokój dwuosobowy 17,92 m2
32. Pokój jednoosobowy 10,95 m2
33. Hall + schody 34,11 m2
34. Szyb windy 5,79 m2
35. Pokój jednoosobowy 12,95 m2
36. Łazienka 3,73 m2
37. Pokój jednoosobowy 12,95 m2
38. Łazienka 3,73 m2
39. Korytarz 5,34 m2
40. Przedsionek 4,49 m2
41. Łazienka 3,96 m2
42. Pokój jednoosobowy 10,05 m2
43. Pokój jednoosobowy 10,01 m2
44. Pokój jednoosobowy 10,55 m2
45. Przedsionek 4,49 m2
46. Łazienka 3,96 m2
47. Pokój jednoosobowy 10,05 m2
48. Pokój jednoosobowy 10,01 m2
49. Pokój jednoosobowy 10,55 m2
Powierzchnia użytkowa: 404,42 m2
Powierzchnia netto: 534,06 m2

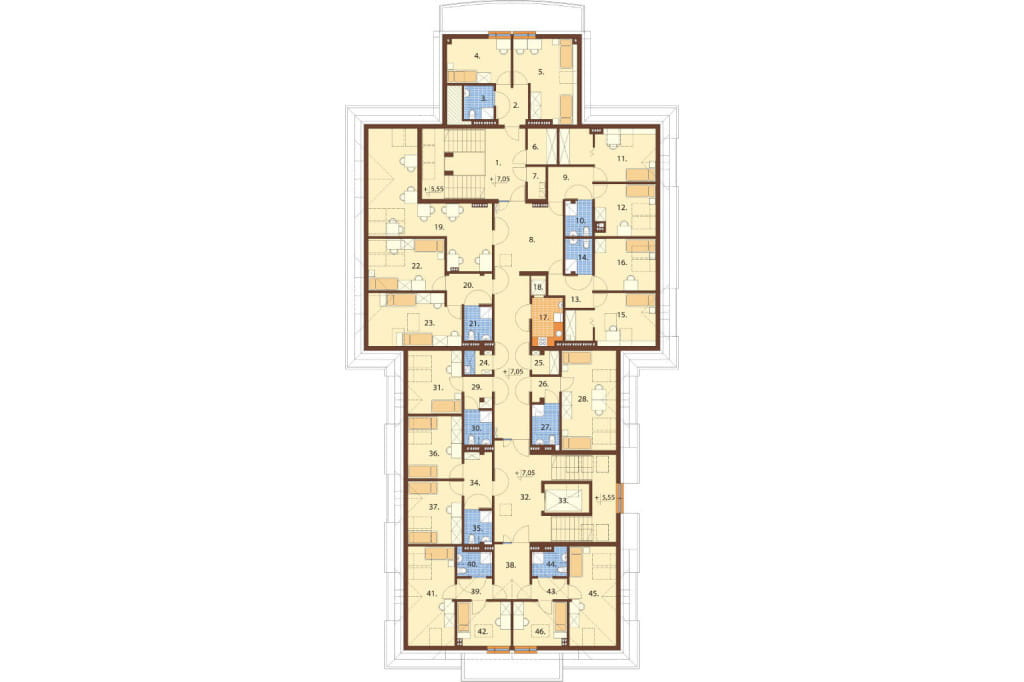

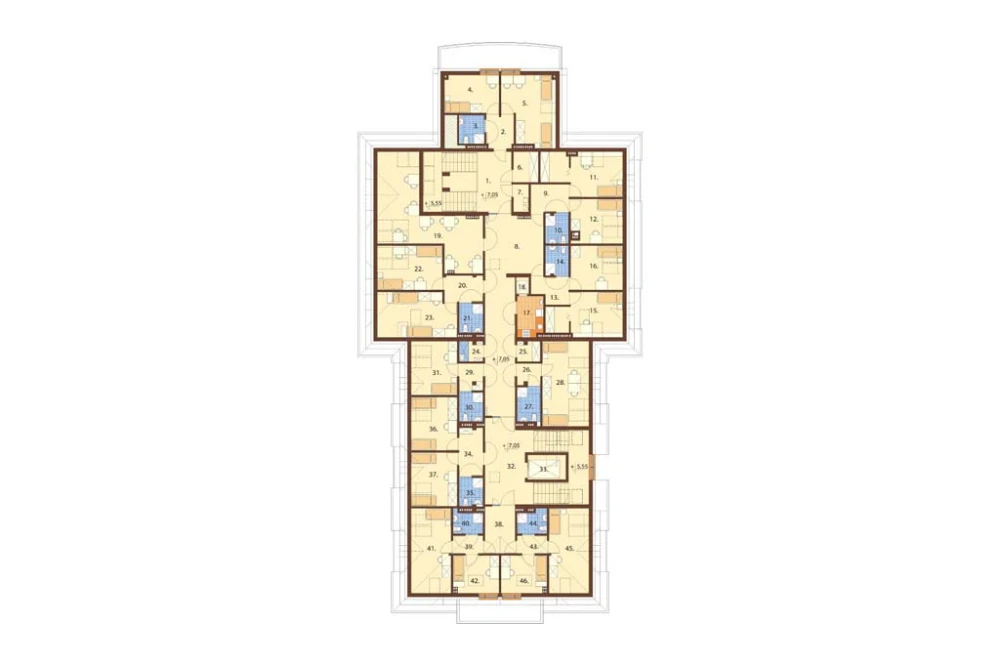

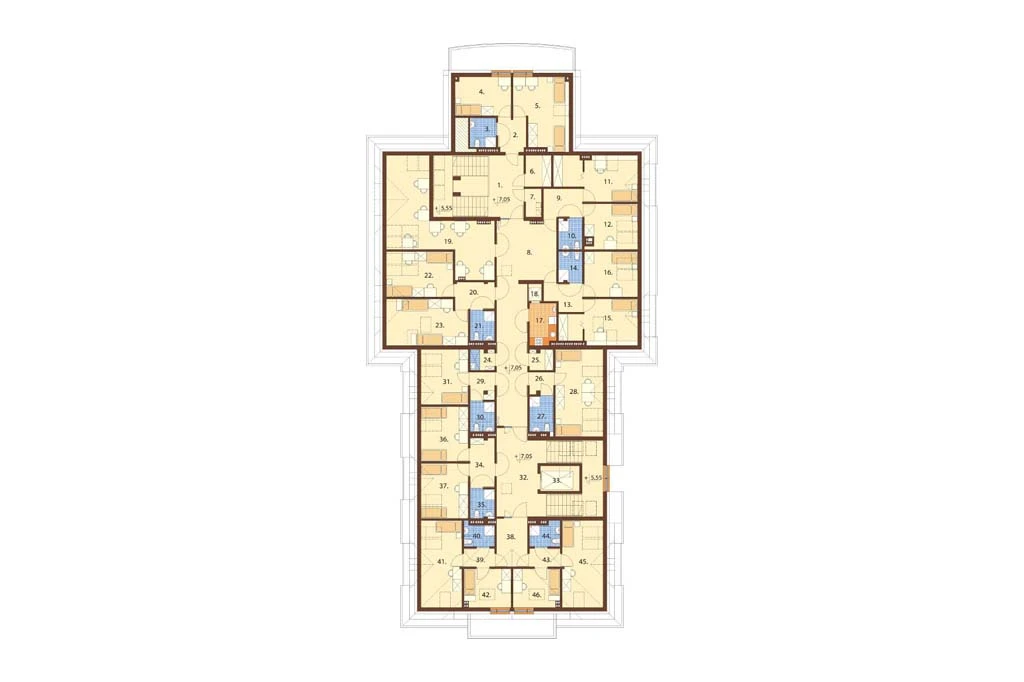

Rzut poddasza
Poddasze: 421,90 m2
1. Hall + 1/2 schody 20,64 m2
2. Przedsionek 5,52 m2
3. Łazienka 4,24 m2
4. Pokój jednoosobowy 9,04 m2
5. Pokój dwuosobowy 13,71 m2
6. Magazyn pościeli czystej 4,71 m2
7. Magazyn pościeli brudnej 2,62 m2
8. Korytarz 46,21 m2
9. Przedsionek 6,94 m2
10. Łazienka 4,25 m2
11. Pokój jednoosobowy + garderoba 9,24 m2
12. Pokój jednoosobowy 9,32 m2
13. Przedsionek 5,43 m2
14. Łazienka 4,25 m2
15. Pokój jednoosobowy + garderoba 10,69 m2
16. Pokój jednoosobowy 9,85 m2
17. Kuchnia pomocnicza 6,50 m2
18. Szyb windy 1,34 m2
19. Pokój dzienny 29,73 m2
20. Przedsionek 6,20 m2
21. Łazienka 4,26 m2
22. Pokój dwuosobowy 13,40 m2
23. Pokój dwuosobowy 13,40 m2
24. Magazyn środków czystości 2,92 m2
25. Magazyn podręczny 2,83 m2
26. Przedsionek 3,02 m2
27. Łazienka 5,02 m2
28. Pokój dwuosobowy 15,99 m2
29. Przedsionek 3,95 m2
30. Łazienka 4,27 m2
31. Pokój jednoosobowy 9,94 m2
32. Przedsionek 3,95 m2
33. Łazienka 4,27 m2
34. Pokój jednoosobowy 9,94 m2
35. Hall+ schody 32,08 m2
36. Szyb windy 5,79 m2
37. Przedsionek 6,99 m2
38. Łazienka 4,17 m2
39. Pokój dwuosobowy 9,82 m2
40. Pokój dwuosobowy 9,92 m2
41. Korytarz 8,68 m2
42. Przedsionek 3,28 m2
43. Łazienka 3,95 m2
44. Pokój jednoosobowy 10,12 m2
45. Pokój jednoosobowy 10,06 m2
46. Przedsionek 3,28 m2
47. Łazienka 4,15 m2
48. Pokój jednoosobowy 10,12 m2
49. Pokój jednoosobowy 10,06 m2
Powierzchnia użytkowa: 307,16 m2
Powierzchnia netto: 421,90 m2

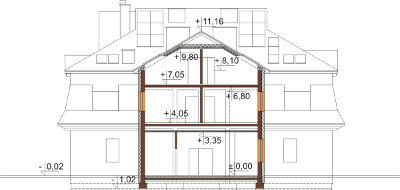

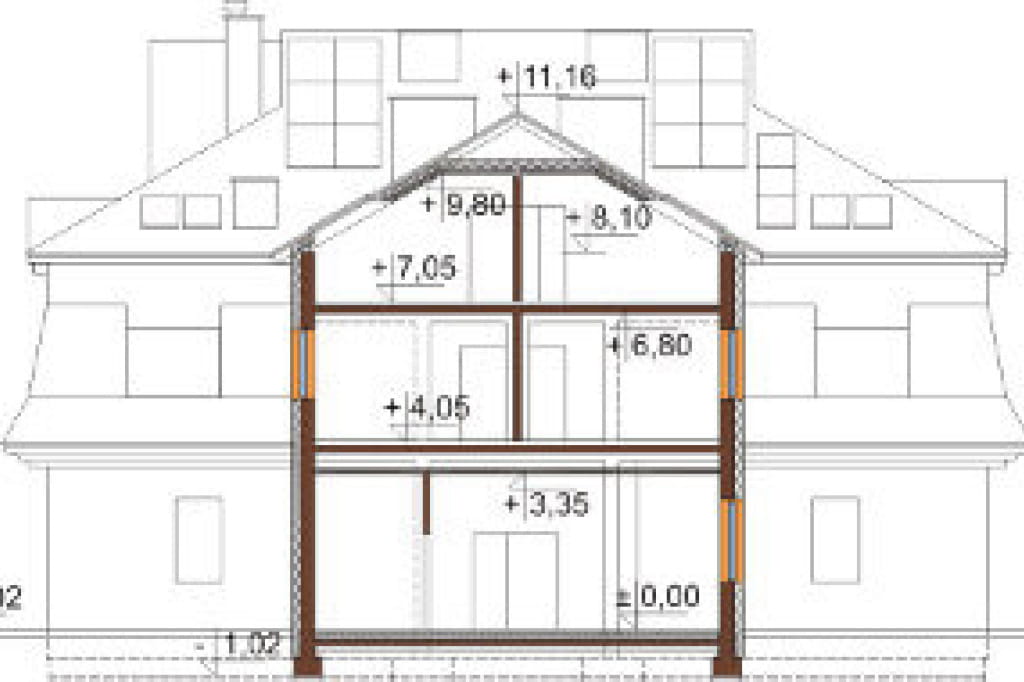

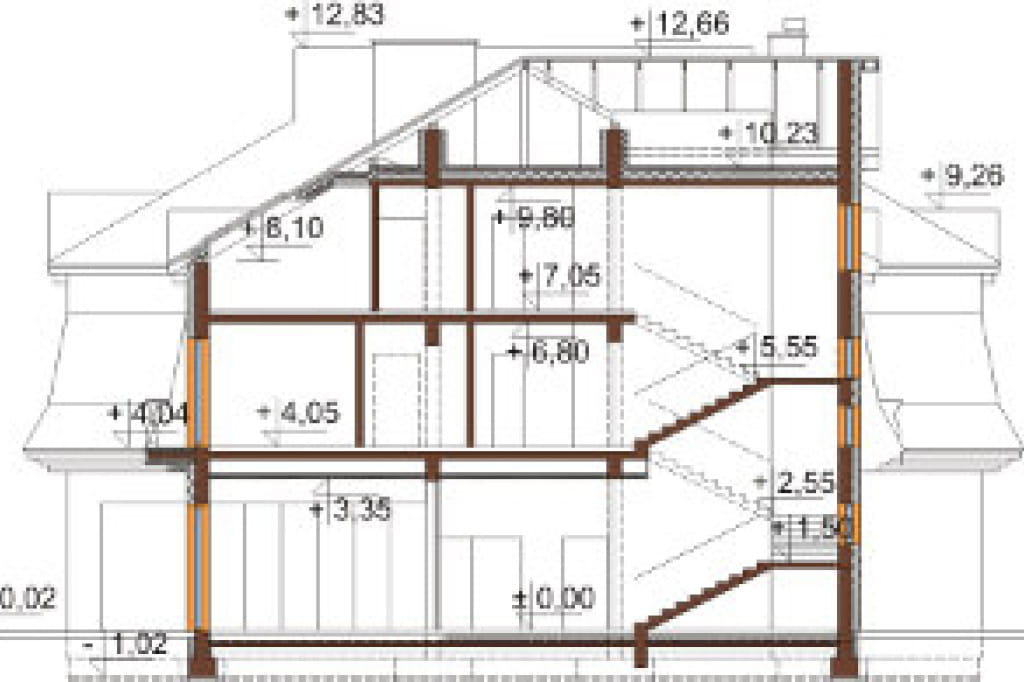

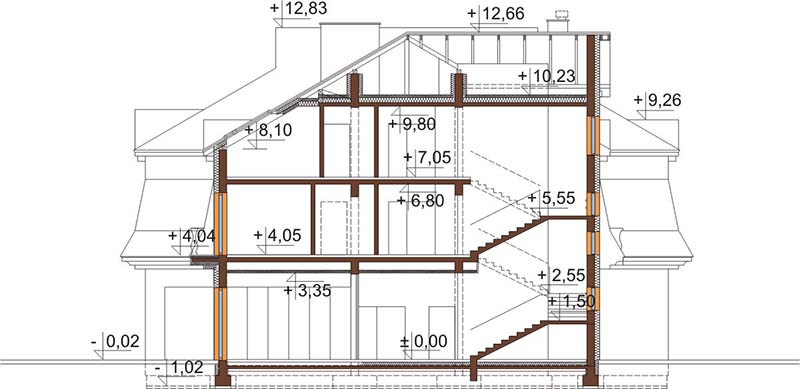

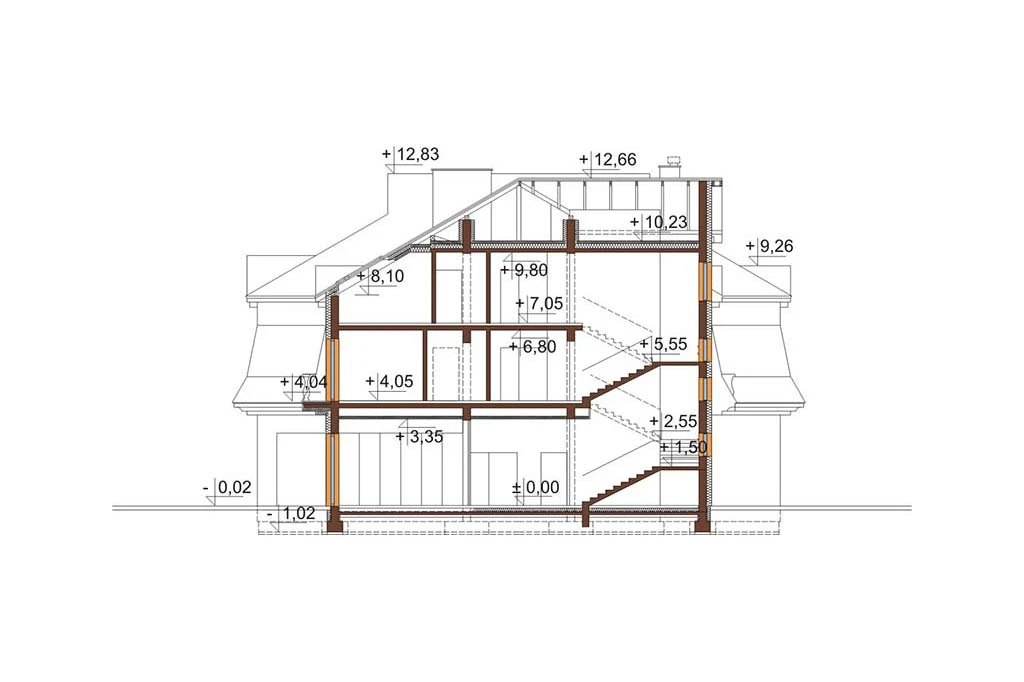

Przekrój

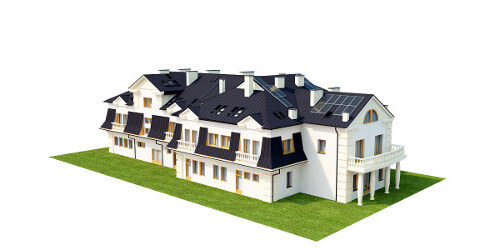

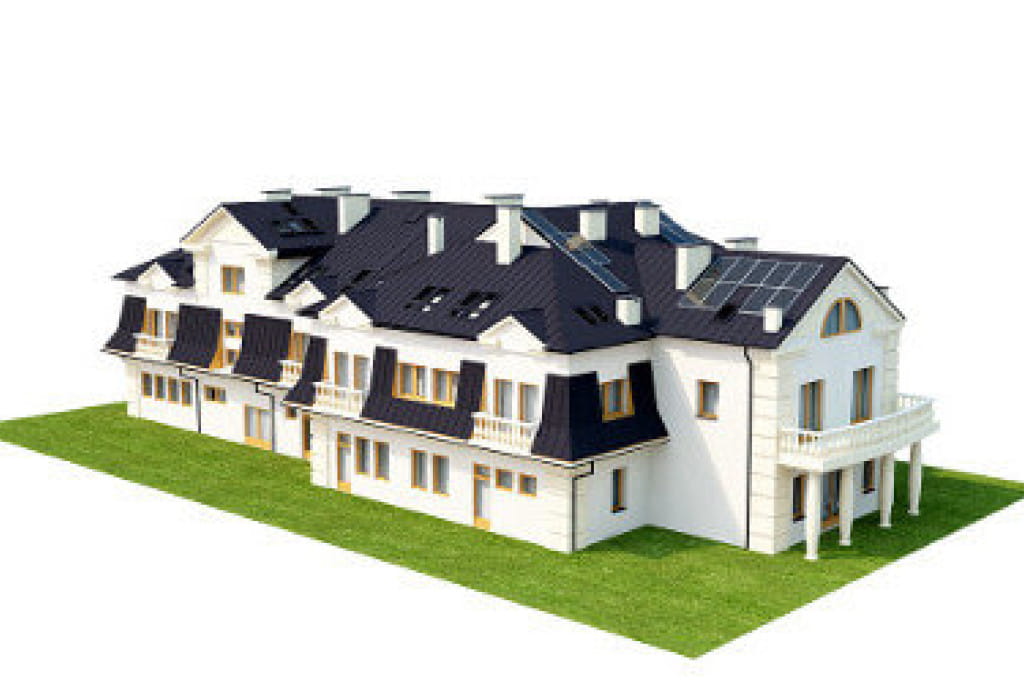

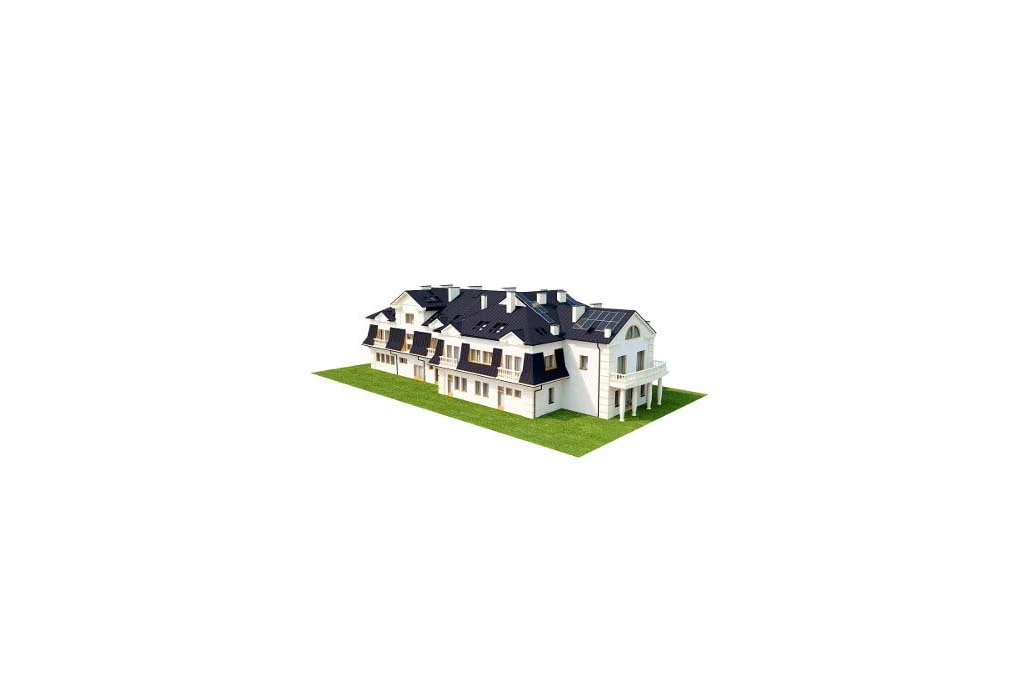

Model

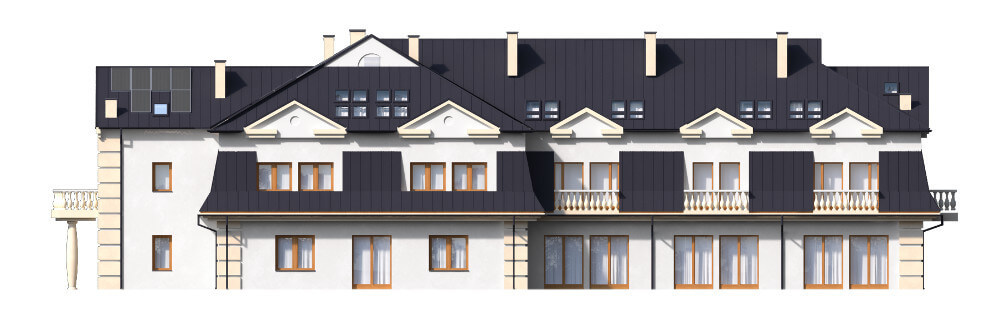

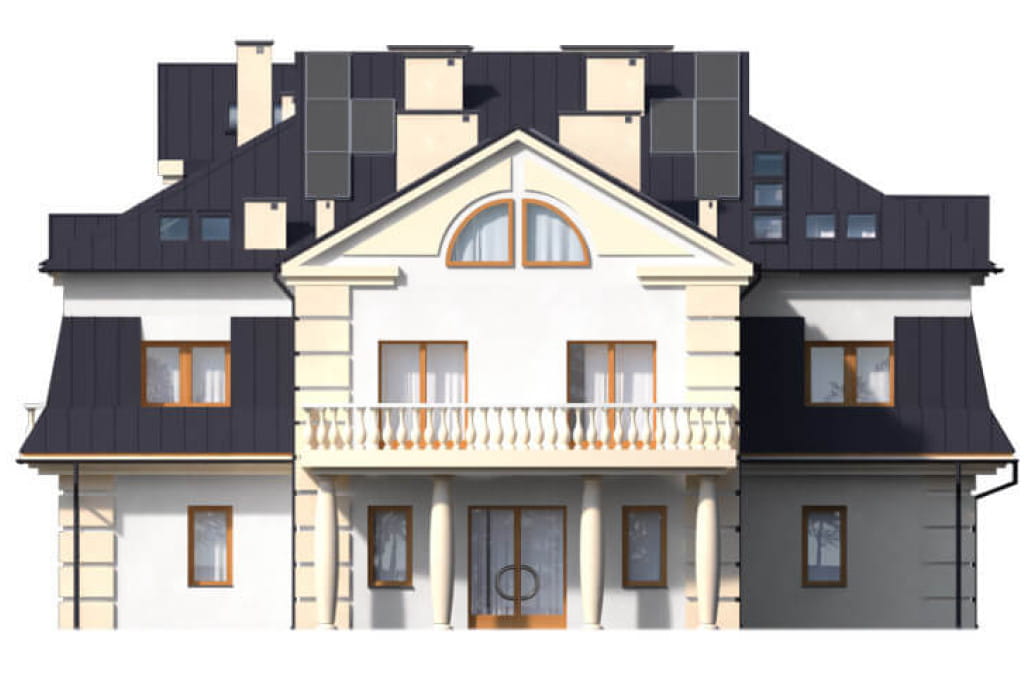

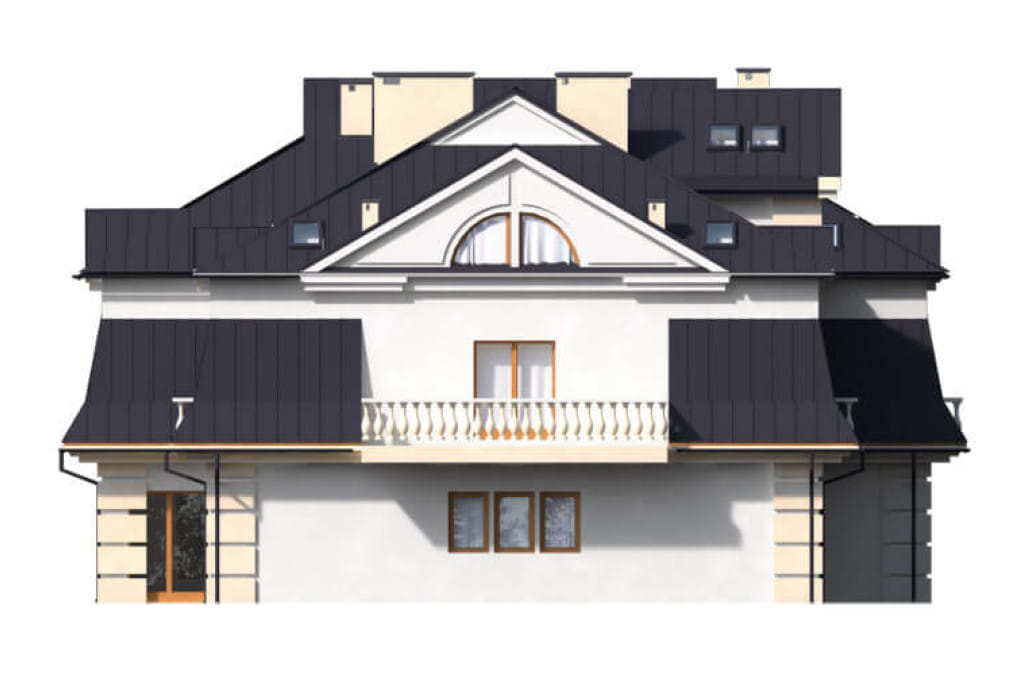

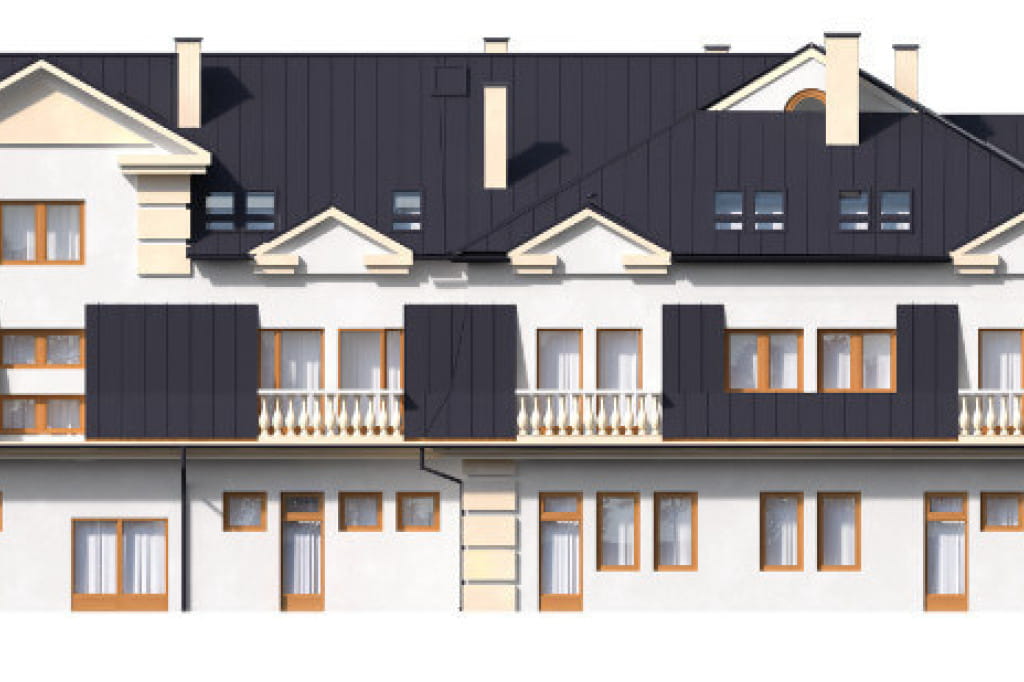

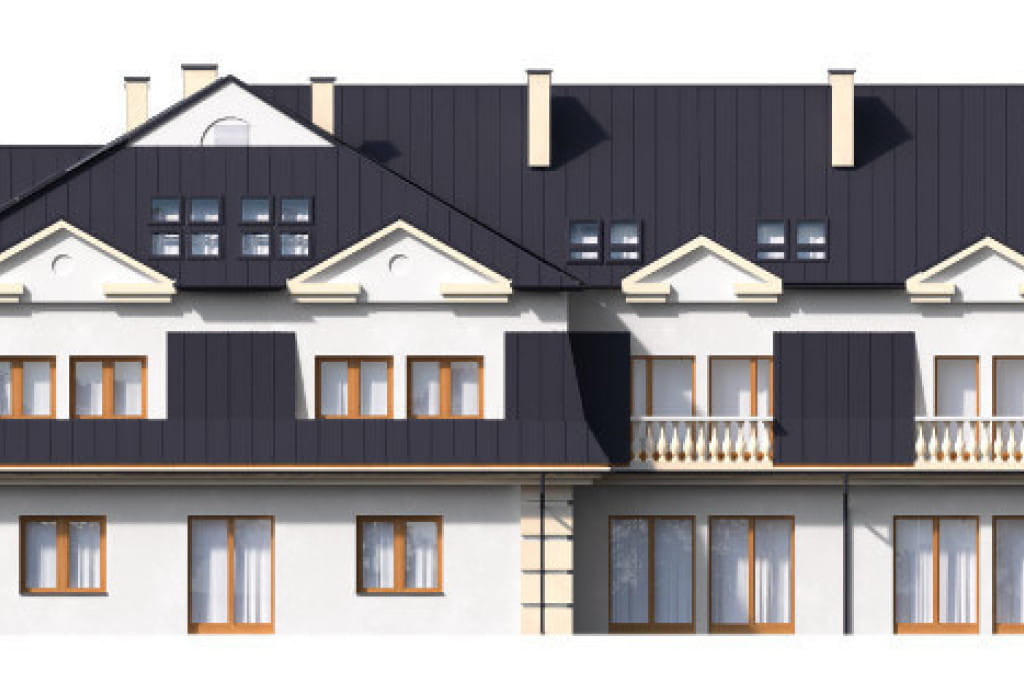

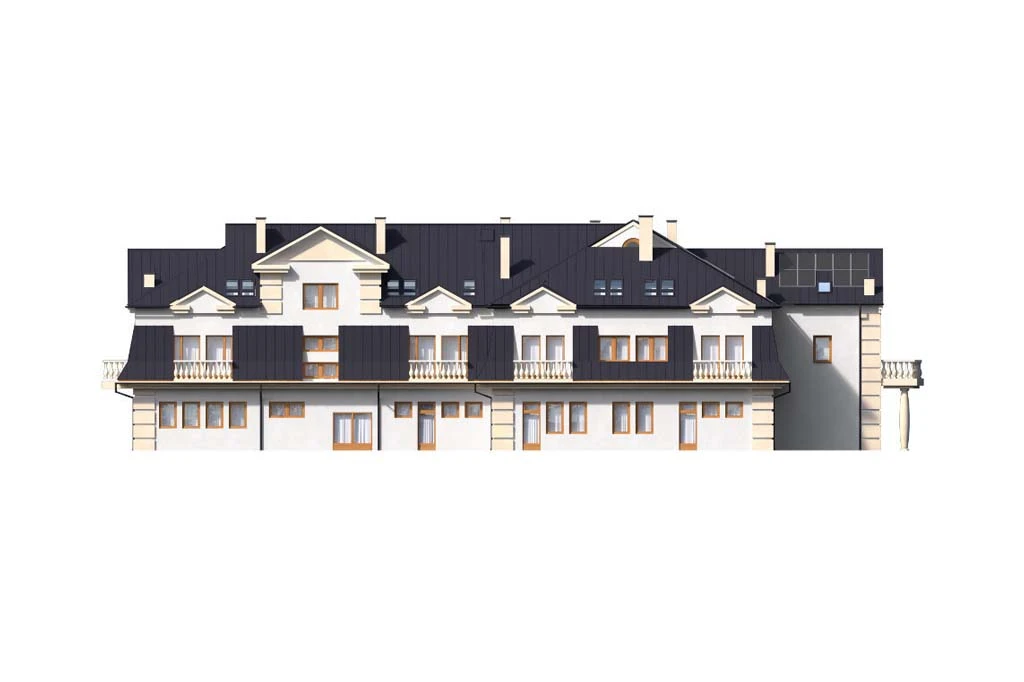

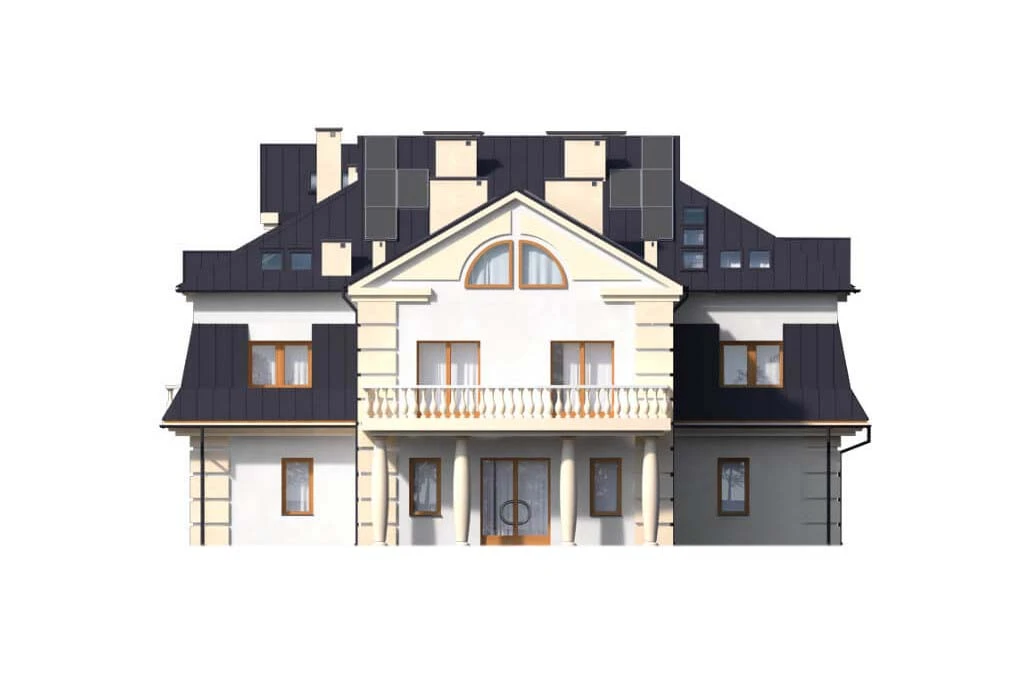

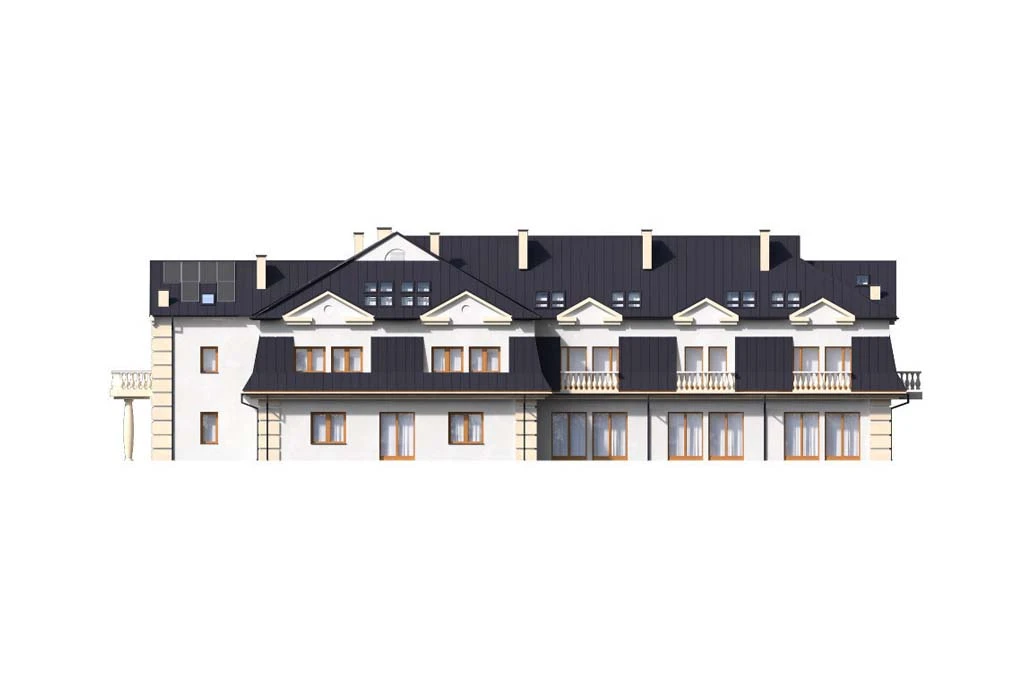

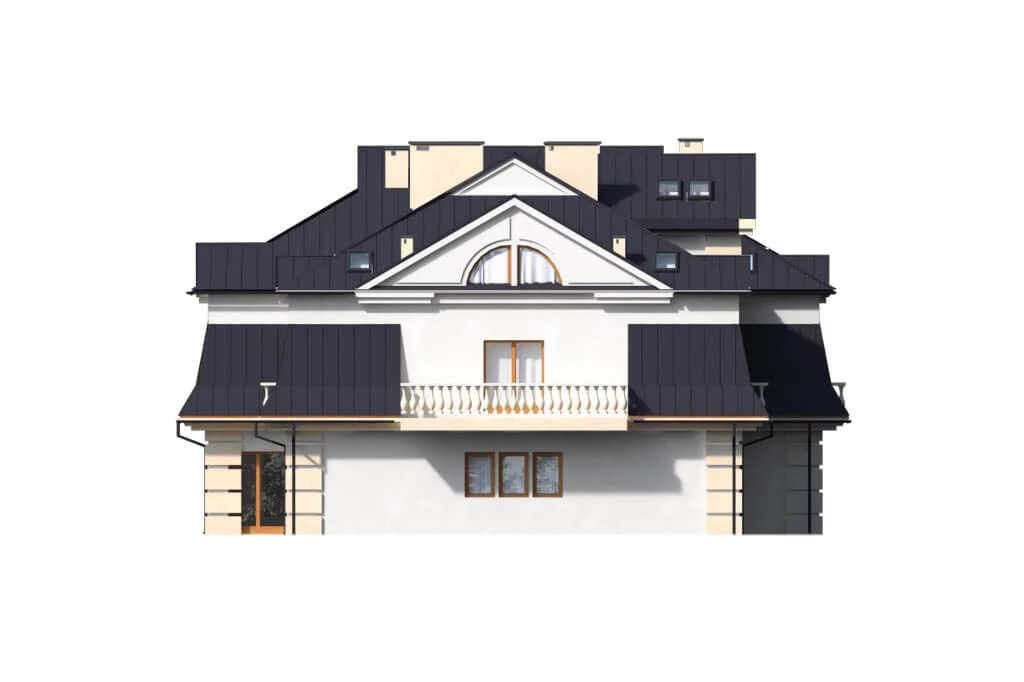

Elewacje
Informacje podstawowe
Technologia: tradycyjna
Ściany zewnętrzne: pustak ceramiczny 29 cm, wełna mineralna 20 cm, tynk zewnętrzny
Stropy: żelbetowe
Kąt nachylenia dachu: 30°
Ogrzewanie: węzeł ciepłowniczy
Program: 36 pokoi sanatoryjnych z łazienkami, stołówka, kuchnia, zaplecze kuchenne, zaplecze sanitarne, zaplecze socjalne, zaplecze magazynowe, kapliczka, palarnia, gabinet lekarski, pomieszczenie do rehabilitacji.
Powierzchnia użytkowa podana w prezentacji zawiera także powierzchnią komunikacji oraz pomieszczeń technicznych.
Koszty budowy sprawdź >>
Architekt: Ewa Ferfecka-Homola, Jaromir Mruk
Projekt ten został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
Zawartość projektu sprawdź szczegóły >>
Łączna zawartość obu projektów architektoniczno - budowlanego oraz projektu technicznego, które można zamówić razem lub osobno:
- projekt architektoniczny budowlany
- projekt konstrukcyjny budowlany
- projekt budowlany wewnętrznych instalacji sanitarnych (c.o, wod-kan,gaz, c.w.u., wentylacja mechaniczna nawiewno - wywiewna kuchni, wentylacja mechaniczna nawiewno - wywiewna stołówki, kaplicy sali telewizyjnej, wentylacja mechaniczna wywiewna palarni, hydranty p.poż.)
- projekt budowlany wewnętrznej instalacji elektrycznej oraz instalacji odgromowej
- projektowana charakterystyka energetyczna
- zestawienie materiałów budowlanych
- zgoda na zmiany w projekcie
Parametry projektu
Ogólne kategorie, do których należy ten projekt
- Powierzchnia użytkowa (m²) 1000 - 2000
- Powierzchnia zabudowy (m²) 500 - 1000
- Kąt nachylenia dachu (°) 25 - 30
- Szerokość działki/krótszy bok (m) 30 - 40
- Długość działki/dłuższy bok (m) pow. 50
- Wysokość budynku (m) 12 - 15
Podstawowe parametry projektu
- Powierzchnia użytkowa (m²) 1510.83
- Powierzchnia zabudowy (m²) 669.30
- Szerokość budynku/krótszy bok (m) 20.7
- Długość budynku/dłuższy bok (m) 41.5
- Wysokość budynku (m) 12.85
- Szerokość działki/krótszy bok (m) 31.44
- Długość działki/dłuższy bok (m) 55.00
- Kąt nachylenia dachu (°) 30
- Rodzaj dachu mansardowy
- Piwnica bez podpiwniczenia
- Garaż bez garażu
- Poddasze poddasze użytkowe
Uzupełniające parametry projektu
- Rodzaj technologii* tradycyjna
- Strop w budynku* żelbetowy
- Kubatura (m³) 6898.40
- Styl dwór polski
- Liczba kondygnacji 3
- Rodzaj ogrzewania sieć ciepłownicza
- Wskaźnik energii pierwotnej (kWh/(m²·rok)) 50.71
- Wentylacja* mechaniczna
- Liczba pomieszczeń 137
- Liczba wszystkich pokoi 31-40
- Liczba łazienek (bez WC) 21 - 30
Dodatkowe parametry projektu
- Winda w budynku tak
- Przystosowany dla osób niepełnosprawnych tak
- Garaż podziemny nie
- Pomieszczenie socjalne tak
* gwiazdką są oznaczone w parametrach projektu zmiany nieistotne, które nie wymagają przeprojektowania do pozwolenia zamiennego. Do każdego projektu dołączamy bezpłatną zgodę na wprowadzanie zarówno zmian istotnych jak i nieistotnych.
Projekty domów można również przeglądać analizując zestawienia rzutów parterów kliknij tutaj >>
Darmowe dodatki do projektu
- 10 stylowych projektów ogrodzeń
- 10 projektów śmietników
- 5 projektów grilli z funkcją rusztu, kominka i wędzarni
- 6 projektów oczek wodnych
- 6 projektów altan
- 4 projekty huśtawek ogrodowych
- 4 projekty bud dla psów
- 4 projekty szamb o poj. 21,6 m3 / 14,6 m3 / 10 m3 i 6,4 m3
- 2 projekty przydomowej oczyszczalni ścieków. Jeden dla rodziny do 4 osób, drugi dla rodziny do 6 osób
- projekt przydomowej elektrowni wiatrowej
- schemat instalacji fotowoltaicznej
- projekty budek lęgowych dla kilkudziesięciu gatunków ptaków
- zgoda na wszelkie zmiany i adaptacje
