Projekt

Budynek gastronomiczny z zapleczem noclegowym

Kod: LK-70
uzyskujemy pozwolenia na budowę Zadzwoń do nas!
PN - PT od 8 do 16: 12 414 35 06
PN - PT po 16: 602 62 95 77
SB - ND od 8 do 22: 602 62 95 77

uzyskujemy pozwolenia na budowę dla naszych klientów

Model



Elewacje

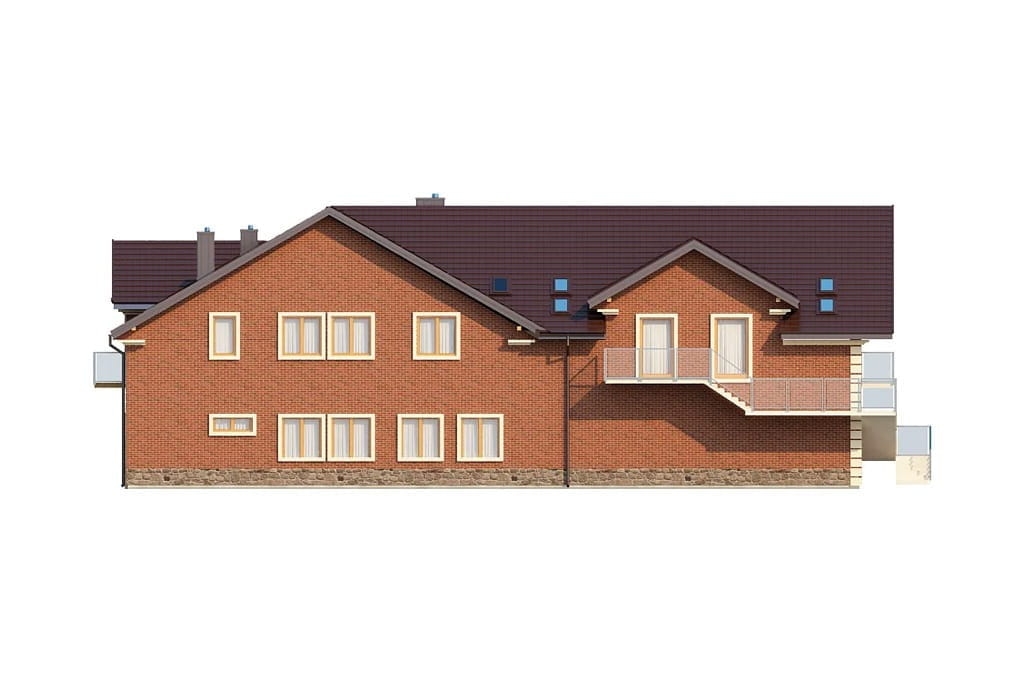

elewacja ogrodowa

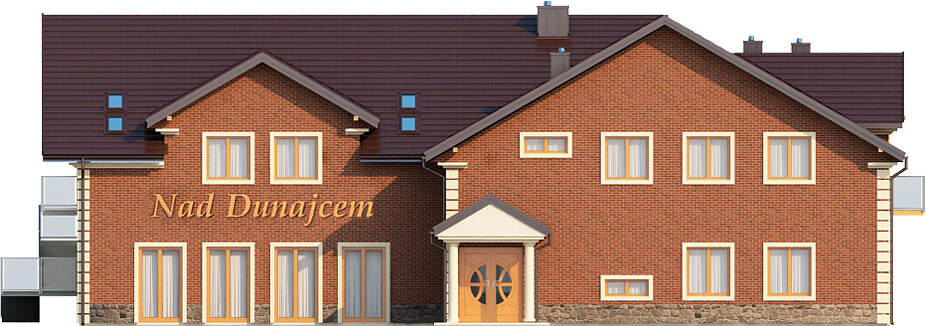

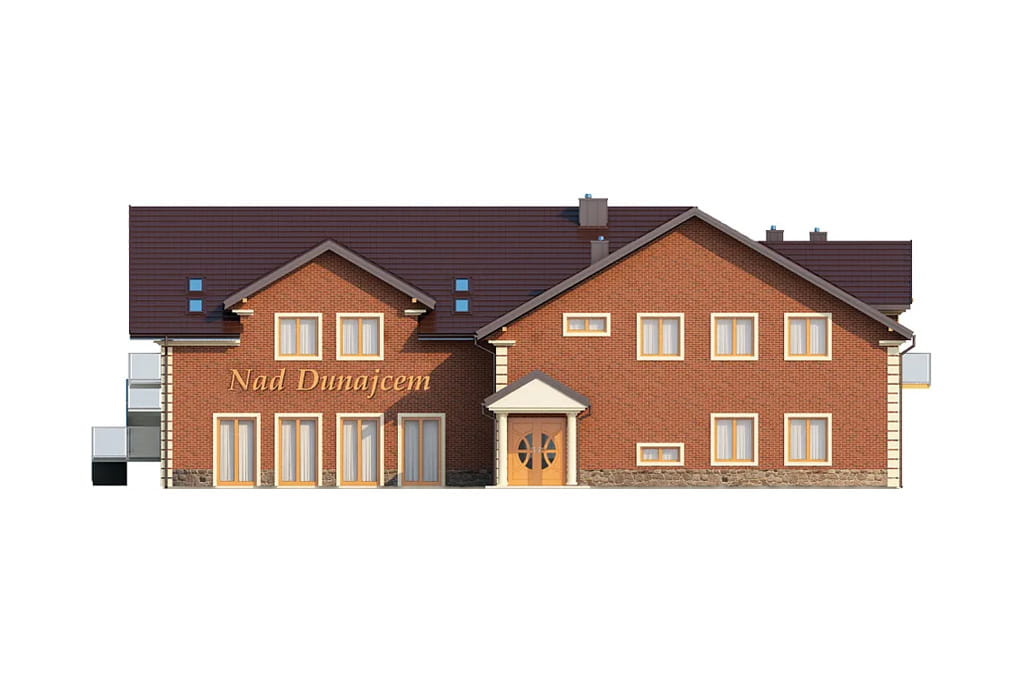

elewacja frontowa

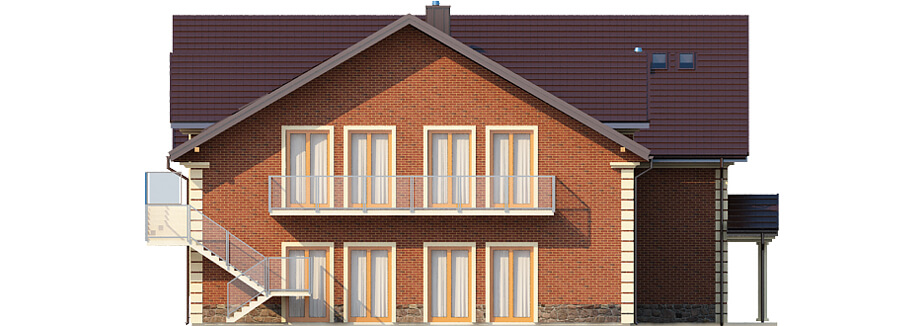

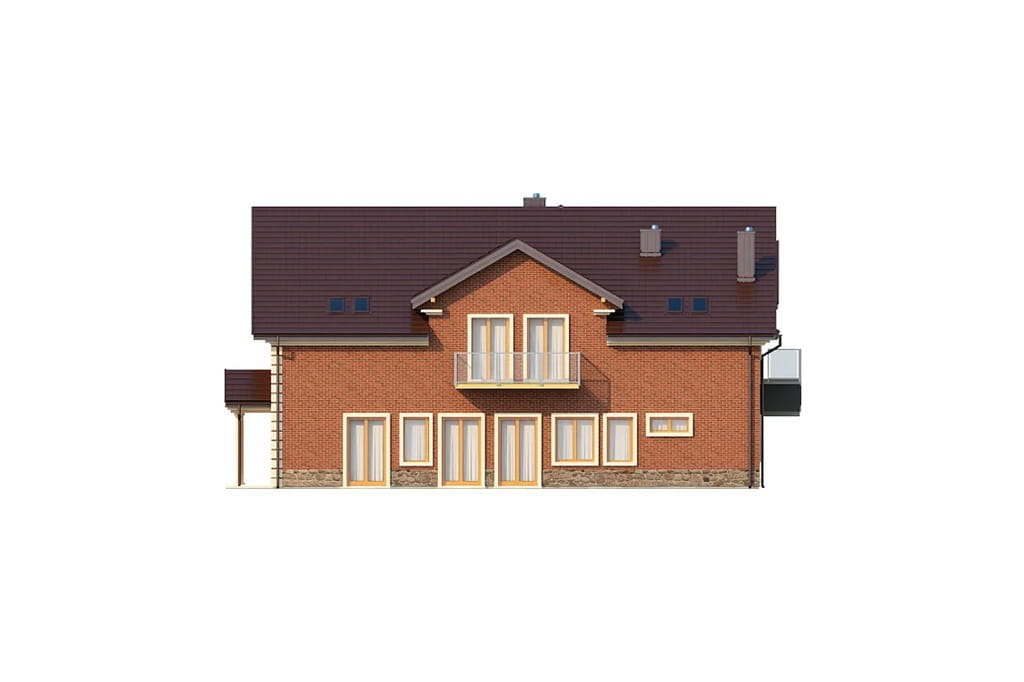

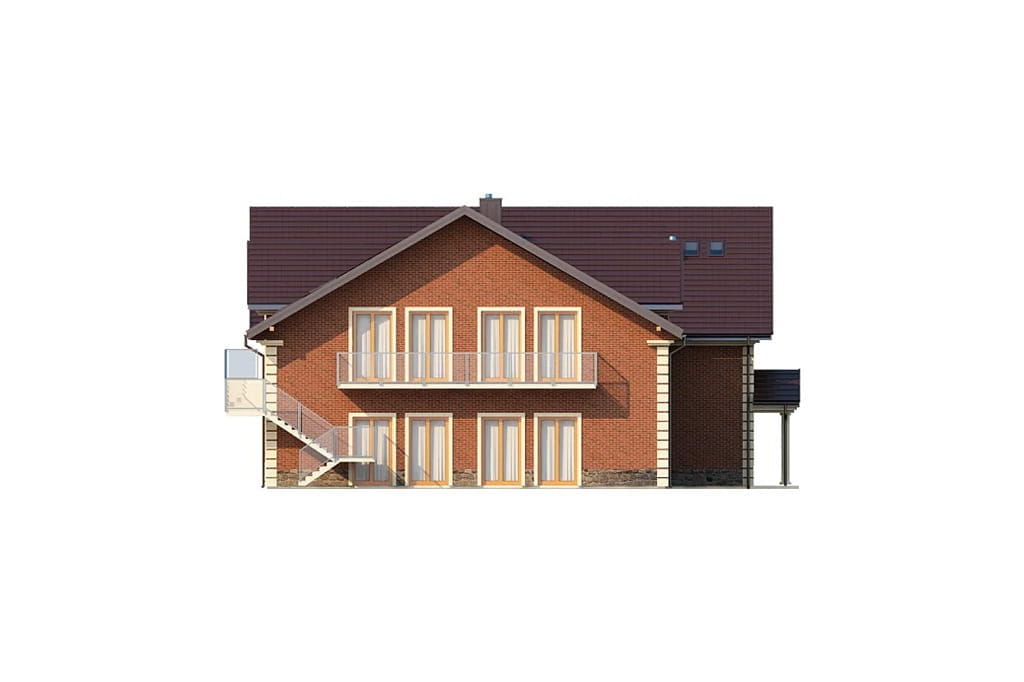

elewacja boczna
elewacja boczna

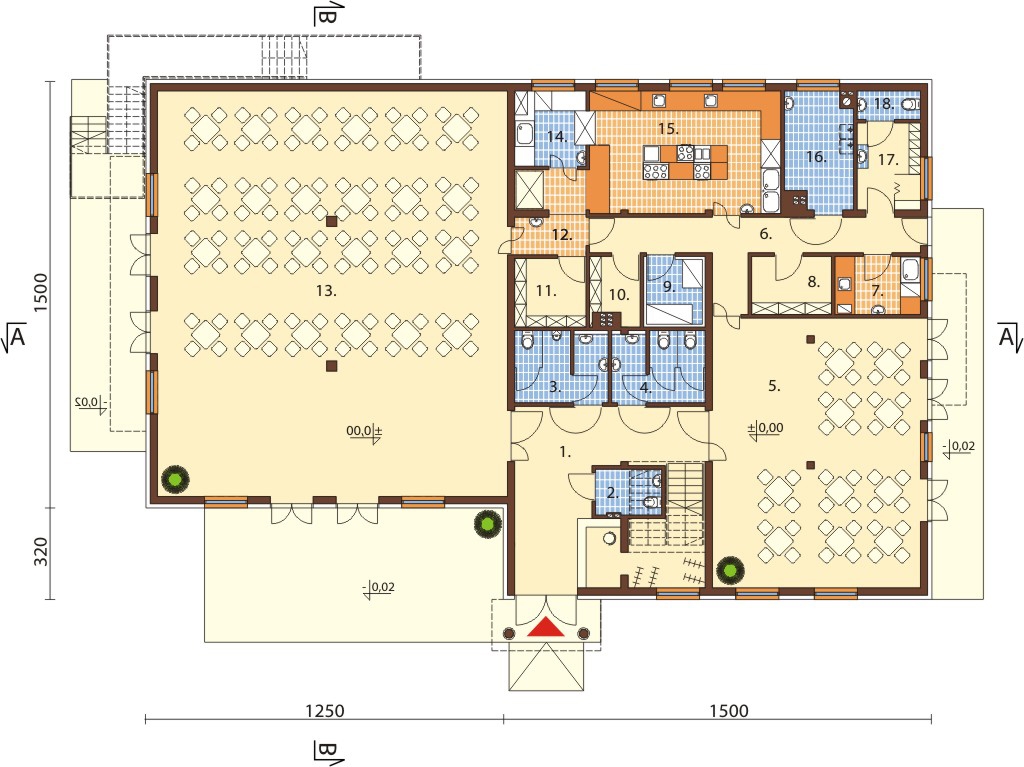

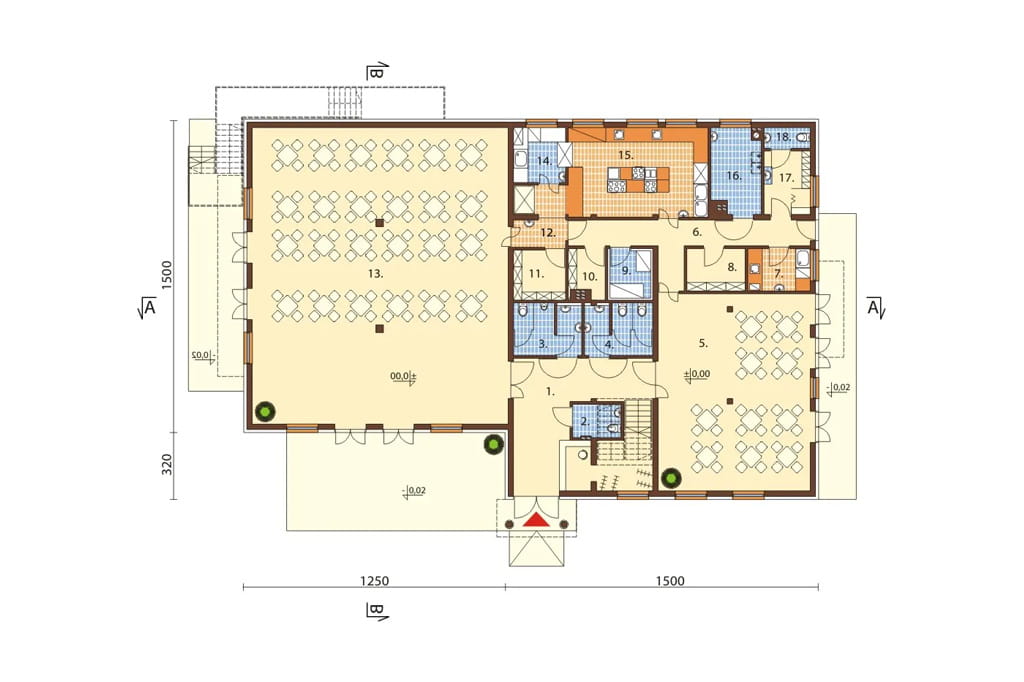

Rzut parteru



  Parter: 402,2 m²

1. Hall + szatnia 35,5 m²
2. WC dla osób niepełnospr. 3,7 m²
3. WC męski 8,0 m²
4. WC damski 7,9 m²
5. Sala konsumpcyjna 68,8 m²
6. Korytarz 17,1 m²
7. Obróbka warzyw / jaj 6,1 m²
8. Magazyn 5,7 m²
9. Chłodnia 4,4 m²
10. Magazyn 4,1 m²
11. Magazyn 6,2 m²
12. Wydawalnia 7,0 m²
13. Sala bankietowa 174,0 m²
14. Zmywalnia 6,6 m²
15. Kuchnia 28,8 m²
16. Kotłownia 9,4 m²
17. Pom. socjalne 6,8 m²
18. WC 2,2 m²

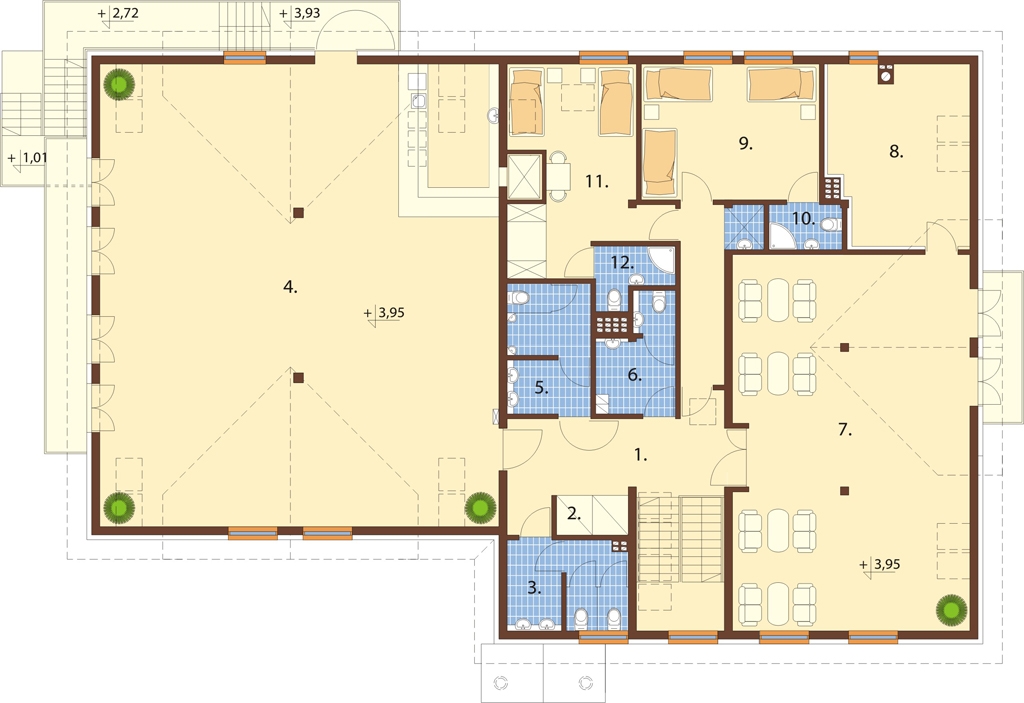

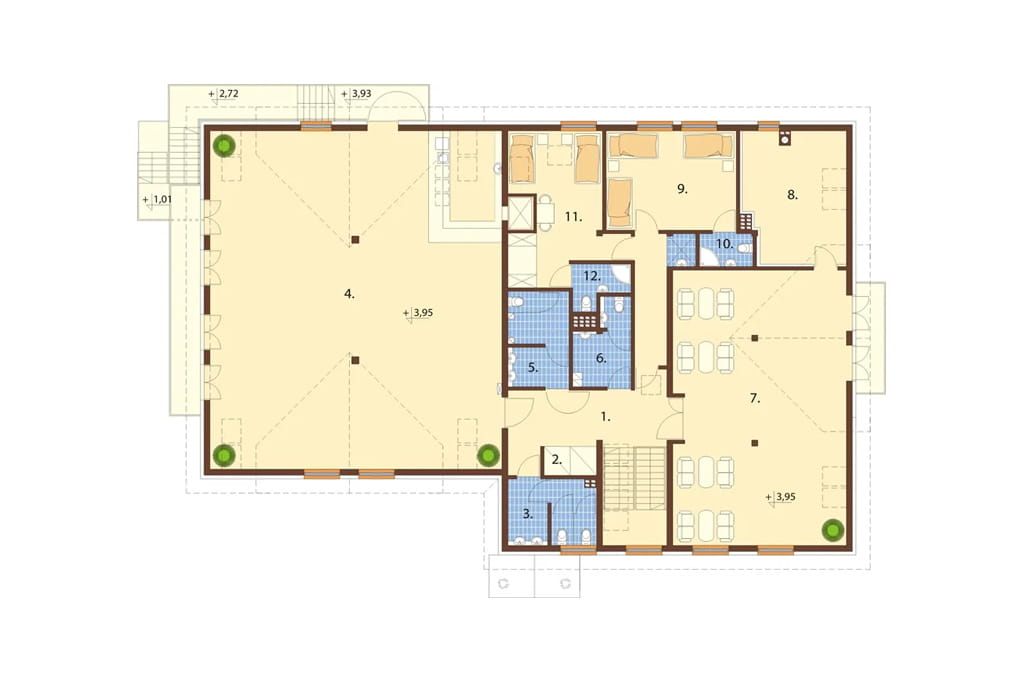

Rzut poddasza



 Poddasze: 397,7 m²

1. Korytarz / kl. schodowa 32,8 m²
2. Mag. biel. brud. + czystej 3,2 m²
3. WC damskie 9,8 m²
4. Sala bankietowa 174,0 m²
5. WC męskie 9,9 m²
6. Pokój socjalny + WC 7,4 m²
7. Sala taneczna 84,1 m²
8. Wentylatornia 23,2 m²
9. Pokój noclegowy 22,8 m²
10. Łazienka 3,1 m²
11. Pokój noclegowy 23,8 m²
12. Łazienka 3,8 m²

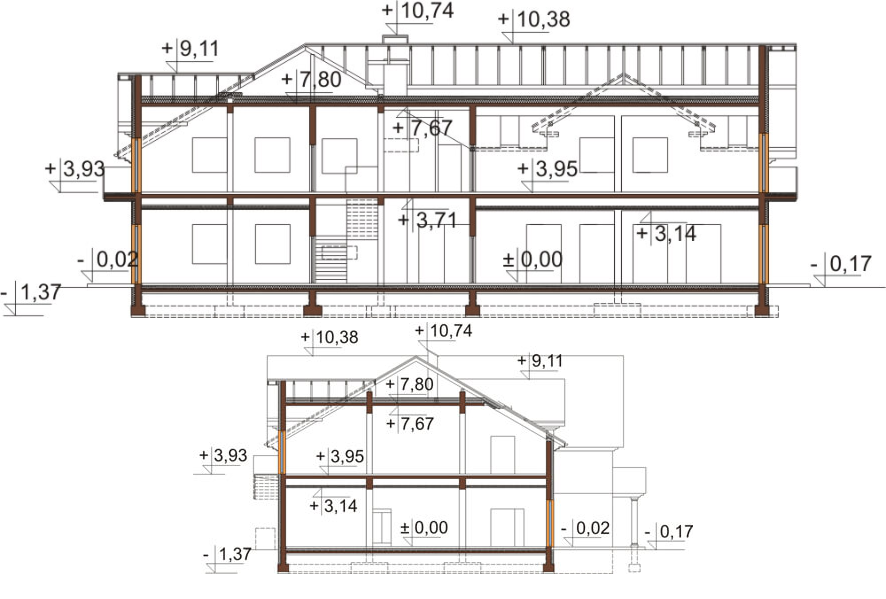

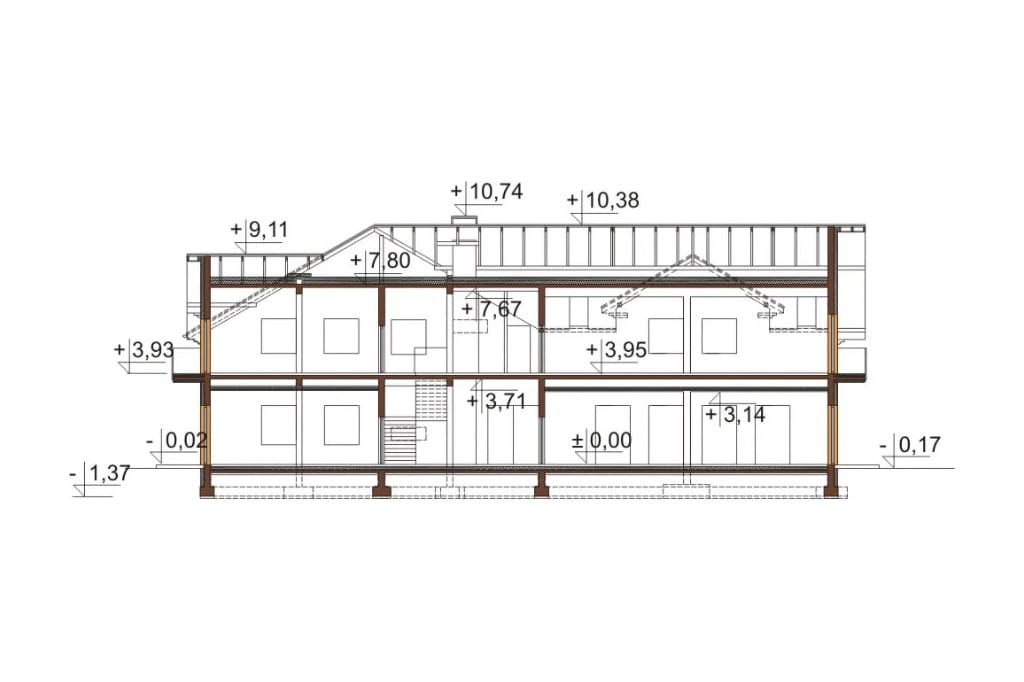

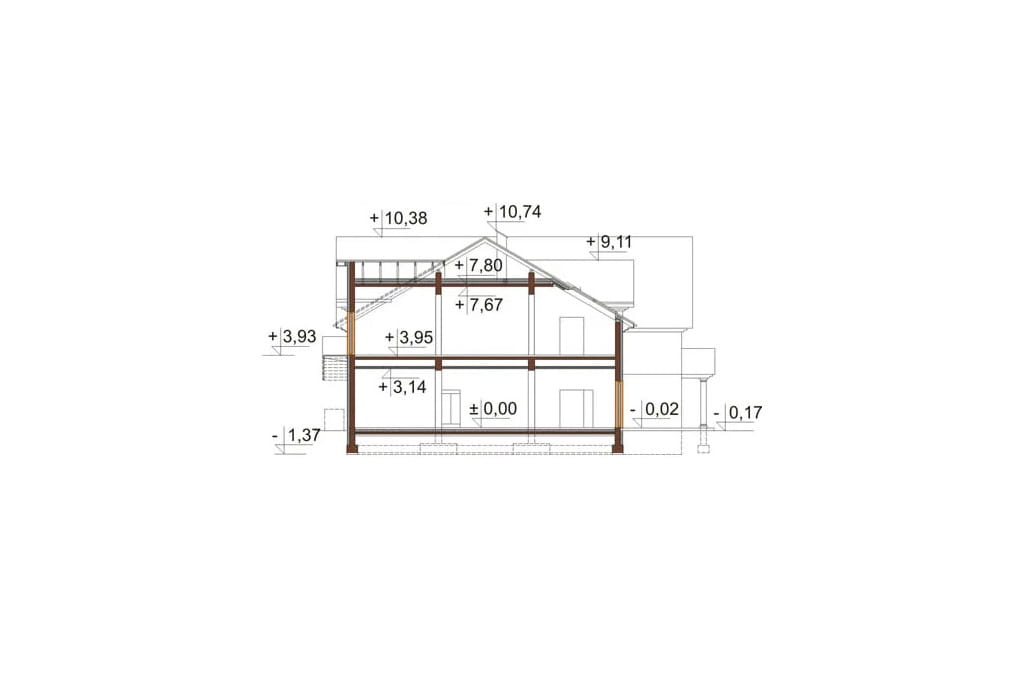

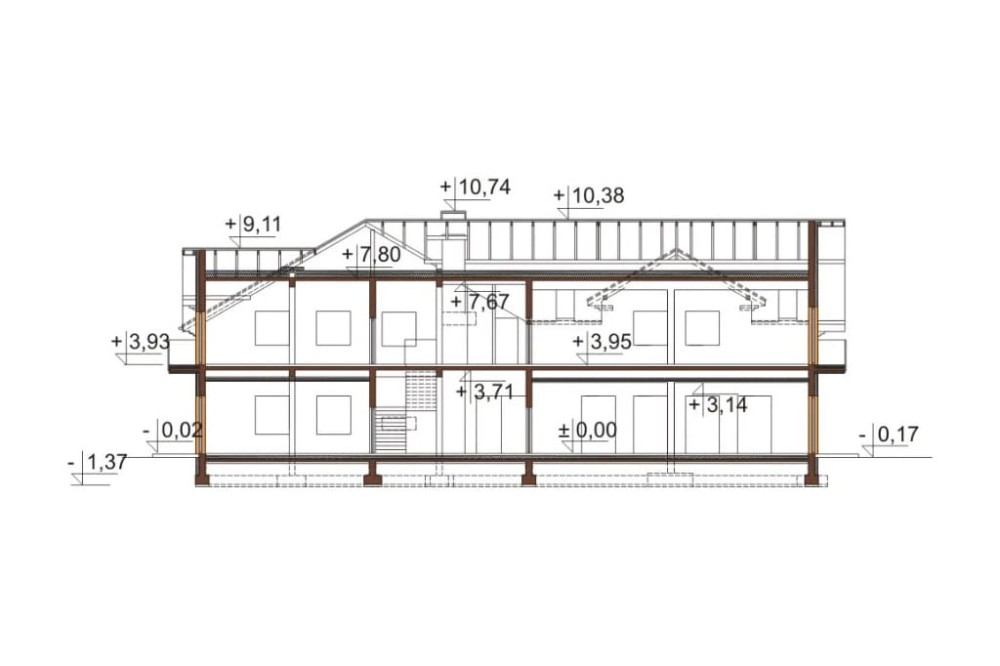

Przekrój



Projekt budynku domu weselnego LK-70, parterowy z poddaszem, niepodpiwniczony.

Technologia: ściany zewnętrzne - pustak ceramiczny 25 cm, styropian 15 cm, tynk zewnętrzny.
Stropyżelbetowe
Kąt nachylenia dachu: 30°
Ogrzewanie: kotłownia gazowa
Wentylacja mechaniczna: mechaniczna z odzyskiem ciepła na salach bankietowych, sali konsumpcyjnej oraz tanecznej.
Program użytkowy: 2 sale bankietowe (na 100 i 40 osób) na parterze, sala konsumpcyjna (na 100 osób) i sala taneczna na poddaszu, kuchnia, zaplecze kuchenne, zaplecze socjalne, zaplecze sanitarne, zaplecze magazynowe, 2 pokoje goościnne z łazienkami, kotłownia gazowa.

ZAWARTOŚĆ PROJEKTU:
- projekt architektoniczny budowlany
- projekt konstrukcyjny budowlany
- projekt budowlany wewnętrznych instalacji sanitarnych (c.o, wod-kan, gaz, wentylacja mechaniczna nawiewno - wywiewna kuchni, wentylacja mechaniczna nawiewno - wywiewna z rekuperacją sai bankietowych, hydranty przeciwpożarowe wewnętrzne, )
- projekt budowlany wewnętrznej instalacji elektrycznej oraz instalacji odgromowej
- zestawienie materiałów budowlanych
- zestawienie elementów więźby dachowej
- zgoda na zmiany w projekcie

ZAPYTAJ O PROJEKT !
(012) 410 49 71
(012) 410 49 72



Powierzchnia zabudowy: 460.50 m²
Powierzchnia użytkowa: 799.93 m²
Kubatura: 3433.30 m³
Szerokość działki: 26.90 m
Ilość kondygnacji: 2
Liczba pomieszczeń: 30
Kąt nachylenia dachu: 30°
Pokój na parterze: Nie
Wysokość budynku: 10.55 m
Rodzaj ogrzewania: kotłownia gazowa
Możemy dostosować ten projekt do Twoich potrzeb, napisz co chciałbyś w nim zmienić, przeprojektujemy go tak, aby w pełni odpowiadał Twoim oczekiwaniom Garaż: bez garażu
Piwnica: bez podpiwniczenia
Poddasze: poddasze użytkowe
Typ: gastronomiczne, motele, piętrowe, komercyjne, projekt hotelu, projekt motelu, projekt gospodarczo-rekreacyjny, hotel, pensjonat, parterowe z poddaszem użytkowym, konferencyjne, projekty budynków konferencyjnych, projekt budynku konferencyjnego, świetlica
Technologia: tradycyjna
CENA PROJEKTU

12 000PLN


KUP PROJEKT

wersja superenergooszczędna

każdy projekt domu z naszej oferty możesz zamówić również w wersji superenergooszczędnej

zobacz więcej

dodatkowe elementy instalacji

do każdego projektu domu możesz zamówić również dodatkowe elementy instalacji

zobacz więcej

Do każdego zamówionego projektu domu otrzymasz bezpłatnie

  • 10 stylowych projektów ogrodzeń
  • 10 projektów śmietników
  • 5 projektów grilli z funkcją rusztu, kominka i wędzarni
  • 6 projektów oczek wodnych
  • 6 projektów altan
  • 4 projekty huśtawek ogrodowych
  • 4 projekty bud dla psów
  • 4 projekty szamb o poj. 21,6 m3; 14,6 m3; 10 m3 i 6,4 m3
  • 2 projekty przydomowej oczyszczalni ścieków. Jeden dla
  • rodziny do 4 osób, drugi dla rodziny do 6 osób
  • Projekt przydomowej elektrowni wiatrowej
  • Schemat instalacji fotowoltaicznej
  • Projekty budek lęgowych dla kilkudziesięciu gatunków ptaków
  • Zestawienie podstawowych materiałów do budowy domu
  • Zgoda na wszelkie zmiany i adaptacje
