Hotel
Kod: LK-54
 |
W podanej cenie oferujemy 3 kopie projektu architektoniczno-budowlanego potrzebnego do uzyskania pozwolenia na budowę oraz 3 kopie projektu technicznego niezbędnego do prowadzenia budowy sprawdź >> |
 |
Parametry projektu zobacz >> |
 |
Projekt wysyłamy w terminie 14 dni roboczych od daty złożenia zamówienia |
 |
Istnieje również możliwość zakupu wersji elektronicznej (w formacie dwg) projektu architektoniczno - budowlanego skontaktuj się >> |
 |
Odbicie lustrzane projektu zobacz >> |
 |
Koszty budowy zobacz >> |
 |
Forum dotyczące tego projektu zobacz >> |
 |
Zmiany istotne i nieistotne, które możesz wprowadzić w tym projekcie sprawdź >> |
 |
Adaptacja i pozwolenie na budowę zobacz >> |
 |
Jeśli masz pytanie |
Prezentacja projektu
Opis projektu
Powierzchnia użytkowa: 3581,00 m2. Obiekt 4 piętrowy, niepodpiwniczony z funkcją konferencyjną na 4 piętrze. Budynek można również zaadaptować na dom opieki dla osób starszych.

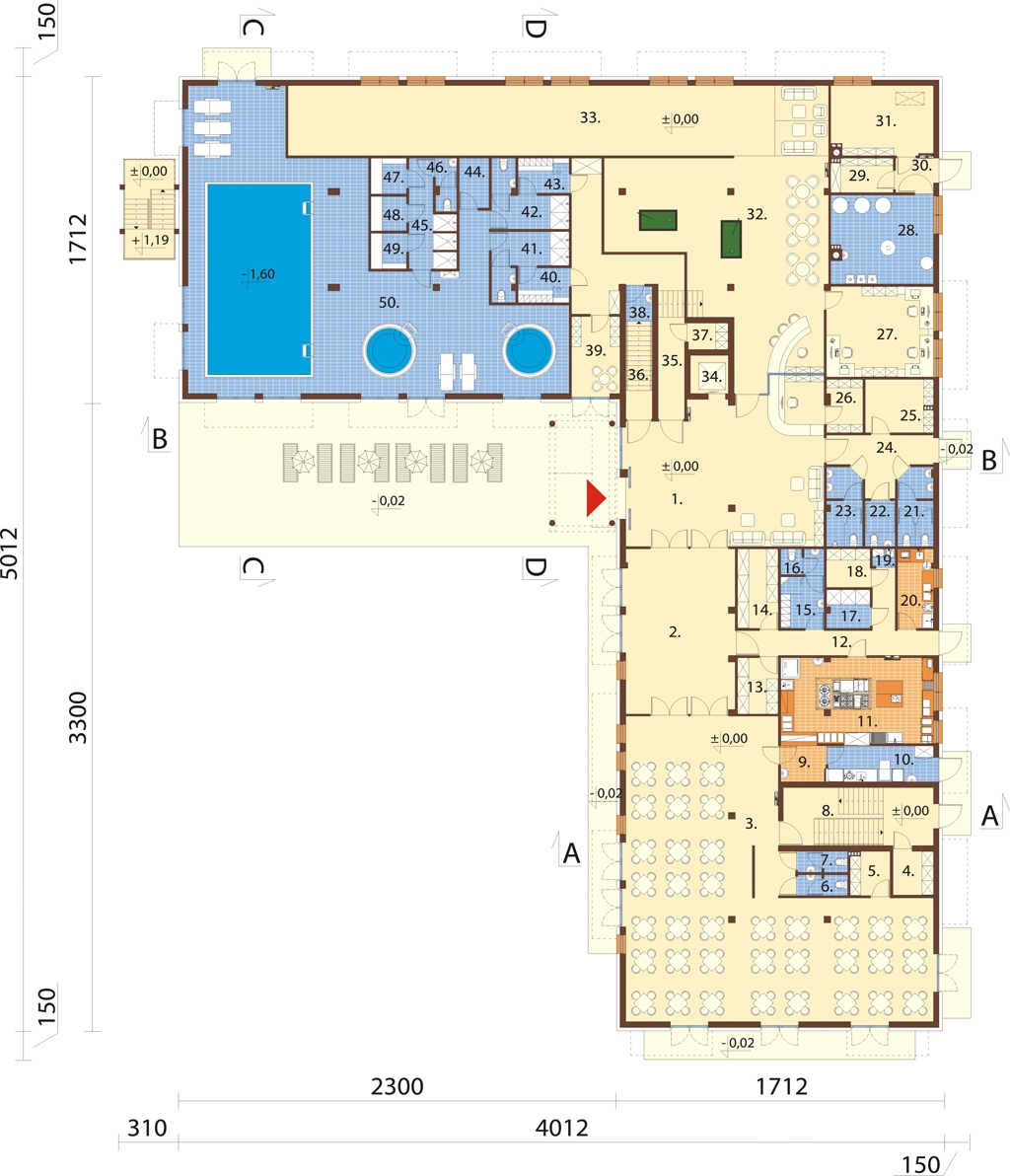

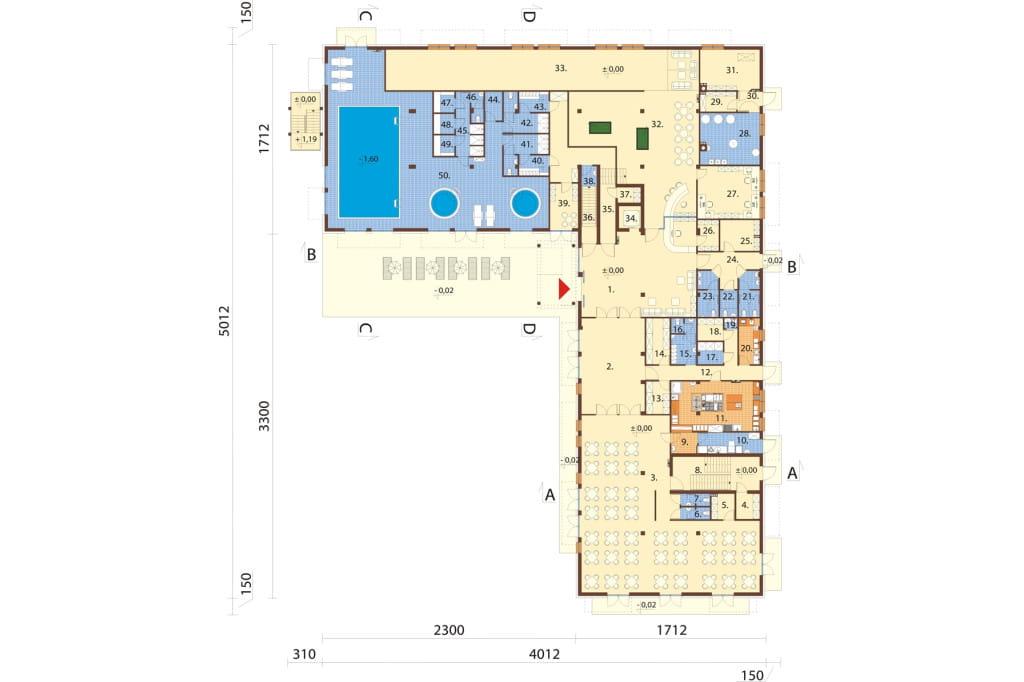

Rzut parteru
Parter: 1114,81 m2
1. Hall główny 83,97 m2
2. Sala wielofunkcyjna 49,41 m2
3. Restauracja 184,28 m2
4. Pomieszczenie techniczne 4,95 m2
5. Magazyn 4,81 m2
6. Wc dla mężczyzn 2,85 m2
7. Wc dla kobiet 2,85 m2
8. Klatka schodowa 24,09 m2
9. Rozdzielnia kelnerska 4,48 m2
10. Zmywalnia 10,54 m2
11. Kuchnia 35,93 m2
12. Korytarz 17,40 m2
13. Magazyn na napoje i alkohol 6,37 m2
14. Magazyn produktów suchych 9,02 m2
15. Pomieszczenie socjalne 6,17 m2
16. Wc 3,02 m2
17. Chłodnia 4,56 m2
18. Magazyn owoców / warzyw 4,64 m2
19. Pomieszczenie gospodarcze 1,09 m2
20. Obróbka warzyw / jaj 7,94 m2
21. Wc dla kobiet 7,51 m2
22. Wc dla osób niepełnosprawnych 3,81 m2
23. Wc dla mężczyzn 7,51 m2
24. Korytarz 11,60 m2
25. Magazyn na rowery 10,27 m2
26. Zaplecze recepcji 5,43 m2
27. Biuro 26,80 m2
28. Kotłownia gazowa 24,80 m2
29. Pomieszczenie gospodarcze 5,84 m2
30. Przedsionek 3,62 m2
31. Pomieszczenie gospodarcze 19,51 m2
32. Bar / bilard 97,12 m2
33. Kręgielnia 105,11 m2
34. Szyb windy 4,02 m2
35. Korytarz 30,81 m2
36. Klatka schodowa 5,74 m2
37. Magazyn 2,94 m2
38. Pomieszczenie gospodarcze 3,65 m2
39. Bawialnia dla dzieci 10,28 m2
40. Szatnia męska 4,93 m2
41. Natrysk + wc 9,66 m2
42. Natrysk + wc 9,66 m2
43. Szatnia damska 4,93 m2
44. Pomieszczenie techniczne basenu 4,13 m2
45. Natrysk 10,96 m2
46. Wc 3,07 m2
47. Sauna 3,55 m2
48. Sauna 3,43 m2
49. Sauna 3,55 m2
50. Basen 202,20 m2

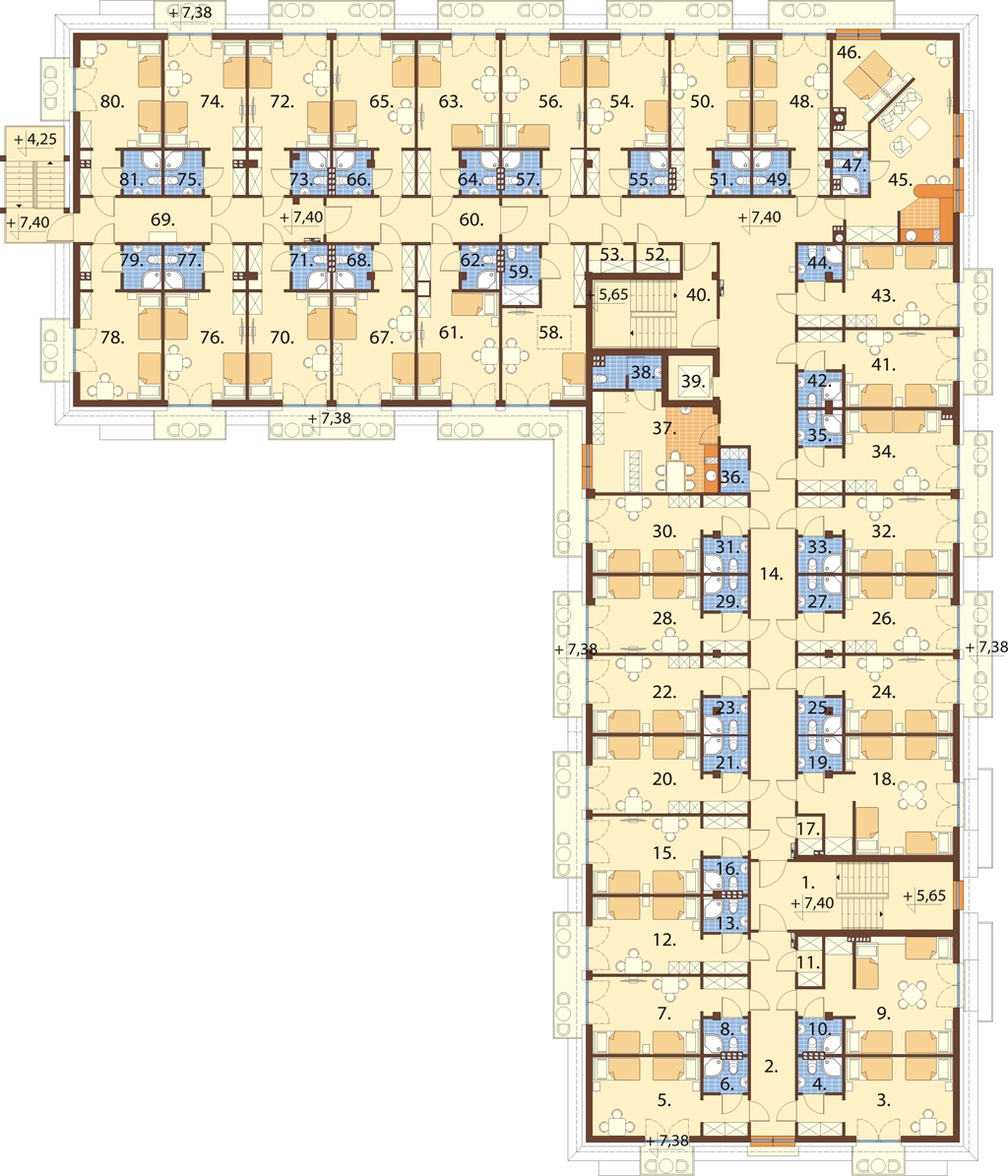

Rzut I piętra
I piętro: 1061,52 m2
1. Klatka schodowa 17,98 m2
2. Korytarz 19,48 m2
3. Pokój hotelowy 24,48 m2
4. Łazienka 3,12 m2
5. Pokój hotelowy 24,48 m2
6. Łazienka 3,12 m2
7. Pokój hotelowy 20,34 m2
8. Łazienka 3,10 m2
9. Pokój hotelowy 29,62 m2
10. Łazienka 3,10 m2
11. Pomieszczenie techniczne 1,15 m2
12. Pokój hotelowy 20,34 m2
13. Łazienka 3,10 m2
14. Korytarz 98,99 m2
15. Pokój hotelowy 20,34 m2
16. Łazienka 3,05 m2
17. Pomieszczenie techniczne 1,15 m2
18. Pokój hotelowy 30,76 m2
19. Łazienka 3,16 m2
20. Pokój hotelowy 20,34 m2
21. Łazienka 3,15 m2
22. Pokój hotelowy 20,34 m2
23. Łazienka 3,18 m2
24. Pokój hotelowy 20,34 m2
25. Łazienka 3,18 m2
26. Pokój hotelowy 20,34 m2
27. Łazienka 3,18 m2
28. Pokój hotelowy 20,34 m2
29. Łazienka 3,18 m2
30. Pokój hotelowy 20,34 m2
31. Łazienka 3,15 m2
32. Pokój hotelowy 20,34 m2
33. Łazienka 3,15 m2
34. Pokój hotelowy 21,68 m2
35. Łazienka 3,11 m2
36. Pomieszczenie gospodarcze 2,42 m2
37. Biuro 24,28 m2
38. Wc 3,30 m2
39. Szyb windy
40. Klatka schodowa 14,27 m2
41. Pokój hotelowy 20,41 m2
42. Łazienka 3,06 m2
43. Pokój hotelowy 19,74 m2
44. Łazienka 3,09 m2
45. Korytarz 5,64 m2
46. Magazyn środków czystości 5,32 m2
47. Magazyn bielizny brudnej 5,38 m2
48. Pralnia 30,48 m2
49. Pokój hotelowy 20,19 m2
50. Łazienka 3,18 m2
51. Pokój hotelowy 20,81 m2
52. Łazienka 3,11 m2
53. Magazyn bielizny brudnej 2,21 m2
54. Magazyn bielizny czystej 2,24 m2
55. Pokój hotelowy 21,39 m2
56. Łazienka 3,40 m2
57. Pokój hotelowy 21,39 m2
58. Łazienka 3,34 m2
59. Pokój hotelowy 20,92 m2
60. Łazienka 4,43 m2
61. Korytarz 15,52 m2
62. Pokój hotelowy 21,08 m2
63. Łazienka 3,25 m2
64. Pokój hotelowy 21,49 m2
65. Łazienka 3,25 m2
66. Pokój hotelowy 21,47 m2
67. Łazienka 3,27 m2
68. Pokój hotelowy 21,47 m2
69. Łazienka 3,27 m2
70. Korytarz 20,17 m2
71. Pokój hotelowy 21,34 m2
72. Łazienka 3,27 m2
73. Pokój hotelowy 21,34 m2
74. Łazienka 3,17 m2
75. Pokój hotelowy 21,34 m2
76. Łazienka 3,40 m2
77. Pokój hotelowy 21,34 m2
78. Łazienka 3,40 m2
79. Pokój hotelowy 21,38 m2
80. Łazienka 3,40 m2
81. Pokój hotelowy 21,38 m2
82. Łazienka 3,40 m2

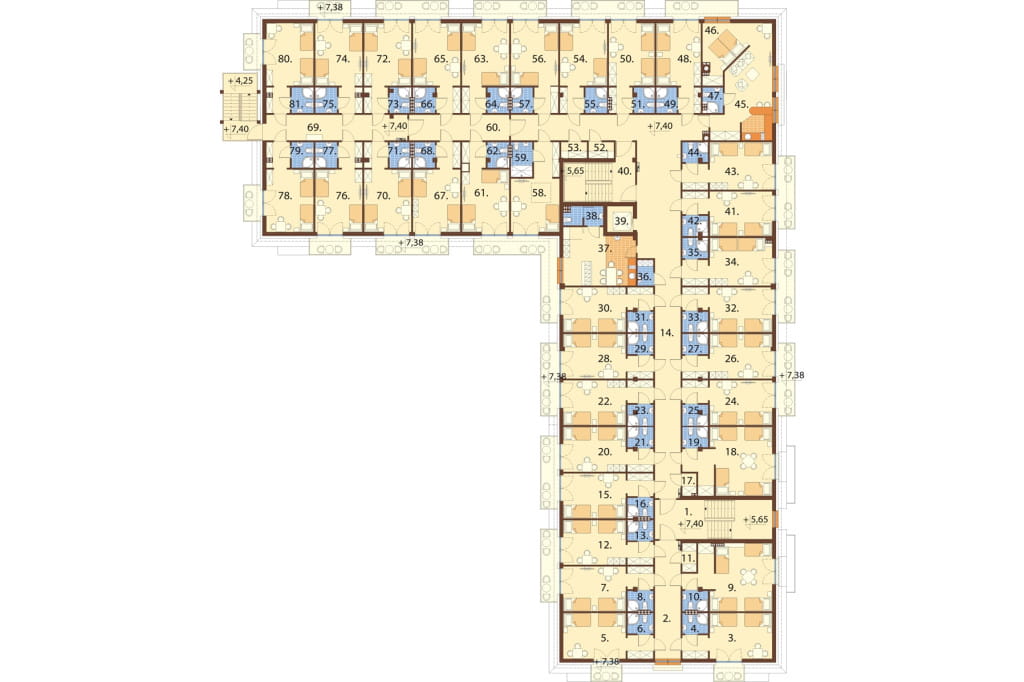

Rzut II piętra
II piętro: 1062,40 m2
1. Klatka schodowa 17,98 m2
2. Korytarz 19,48 m2
3. Pokój hotelowy 20,82 m2
4. Łazienka 3,06 m2
5. Pokój hotelowy 20,82 m2
6. Łazienka 3,06 m2
7. Pokój hotelowy 20,34 m2
8. Łazienka 3,04 m2
9. Pokój hotelowy 29,60 m2
10. Łazienka 3,04 m2
11. Pomieszczenie techniczne 1,15 m2
12. Pokój hotelowy 20,34 m2
13. Łazienka 3,05 m2
14. Korytarz 104,23 m2
15. Pokój hotelowy 20,34 m2
16. Łazienka 2,99 m2
17. Pomieszczenie techniczne 1,15 m2
18. Pokój hotelowy 30,76 m2
19. Łazienka 3,16 m2
20. Pokój hotelowy 20,34 m2
21. Łazienka 3,15 m2
22. Pokój hotelowy 20,34 m2
23. Łazienka 3,18 m2
24. Pokój hotelowy 20,34 m2
25. Łazienka 3,18 m2
26. Pokój hotelowy 20,34 m2
27. Łazienka 3,18 m2
28. Pokój hotelowy 20,34 m2
29. Łazienka 3,18 m2
30. Pokój hotelowy 20,34 m2
31. Łazienka 3,15 m2
32. Pokój hotelowy 20,34 m2
33. Łazienka 3,15 m2
34. Pokój hotelowy 21,68 m2
35. Łazienka 3,11 m2
36. Pomieszczenie gospodarcze 2,42 m2
37. Pokój socjalny 23,66 m2
38. Wc 4,30 m2
39. Szyb windy
40. Klatka schodowa 16,53 m2
41. Pokój hotelowy 20,41 m2
42. Łazienka 3,06 m2
43. Pokój hotelowy 19,74 m2
44. Łazienka 3,09 m2
45. Pokój + aneks kuchenny 28,47 m2
46. Pokój 14,08 m2
47. Łazienka 3,00 m2
48. Pokój hotelowy 20,19 m2
49. Łazienka 3,18 m2
50. Pokój hotelowy 20,71 m2
51. Łazienka 3,11 m2
52. Magazyn bielizny brudnej 2,21 m2
53. Magazyn bielizny czystej 2,24 m2
54. Pokój hotelowy 21,39 m2
55. Łazienka 3,40 m2
56. Pokój hotelowy 21,39 m2
57. Łazienka 3,28 m2
58. Pokój hotelowy 20,92 m2
59. Łazienka 4,37 m2
60. Korytarz 15,52 m2
61. Pokój hotelowy 21,08 m2
62. Łazienka 3,19 m2
63. Pokój hotelowy 21,49 m2
64. Łazienka 3,19 m2
65. Pokój hotelowy 21,47 m2
66. Łazienka 3,19 m2
67. Pokój hotelowy 21,47 m2
68. Łazienka 3,19 m2
69. Korytarz 20,17 m2
70. Pokój hotelowy 21,34 m2
71. Łazienka 3,19 m2
72. Pokój hotelowy 21,34 m2
73. Łazienka 3,09 m2
74. Pokój hotelowy 21,27 m2
75. Łazienka 3,40 m2
76. Pokój hotelowy 21,27 m2
77. Łazienka 3,40 m2
78. Pokój hotelowy 21,29 m2
79. Łazienka 3,40 m2
80. Pokój hotelowy 21,29 m2
81. Łazienka 3,40 m2

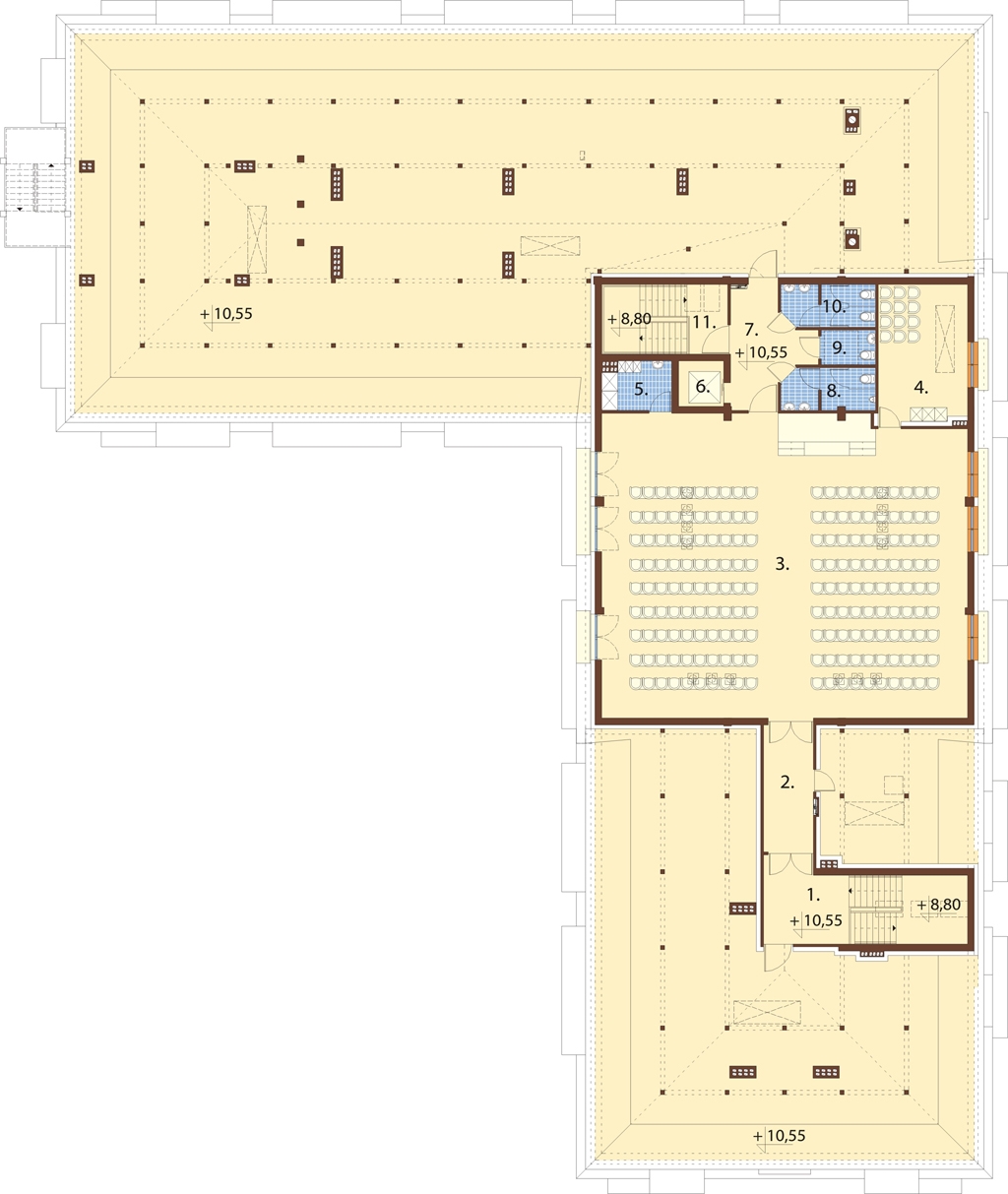

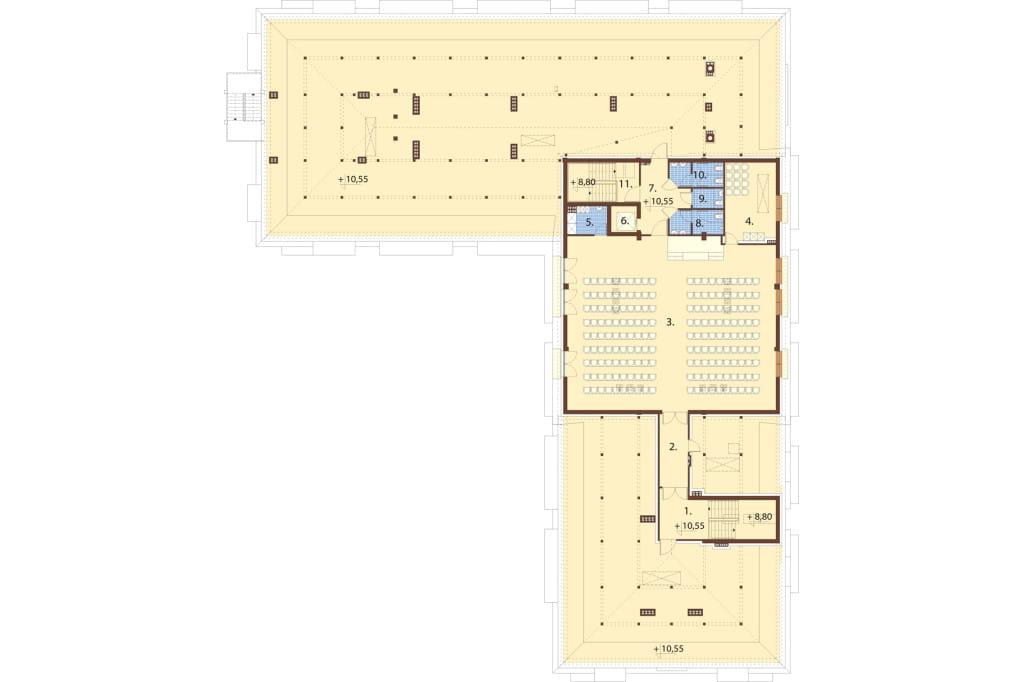

Rzut III piętra
III piętro: 331,16 m2
1. Klatka schodowa 25,92 m2
2. Korytarz 12,36 m2
3. Sala konferencyjna 214,61 m2
4. Magazyn 23,72 m2
5. Pomieszczenie porządkowe 6,43 m2
6. Szyb windy
7. Korytarz 13,72 m2
8. Wc dla mężczyzn 7,49 m2
9. Wc dla osób niepełnosprawnych 3,69 m2
10. Wc dla kobiet 7,49 m2
11. Klatka schodowa 15,73 m2

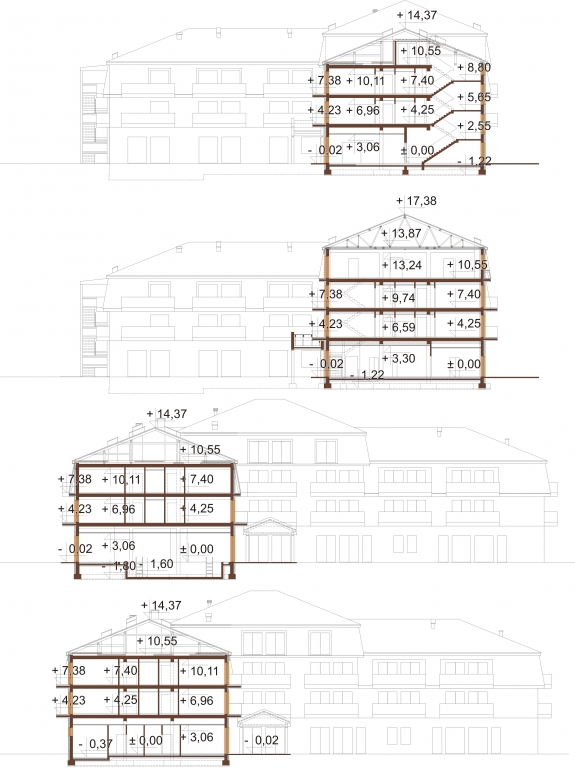

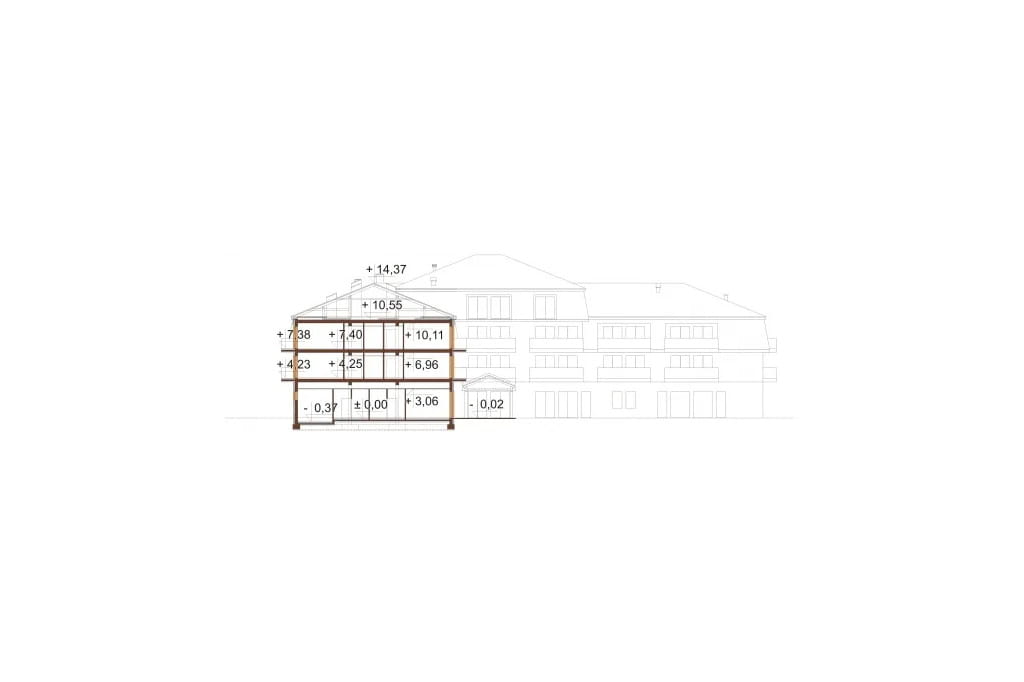

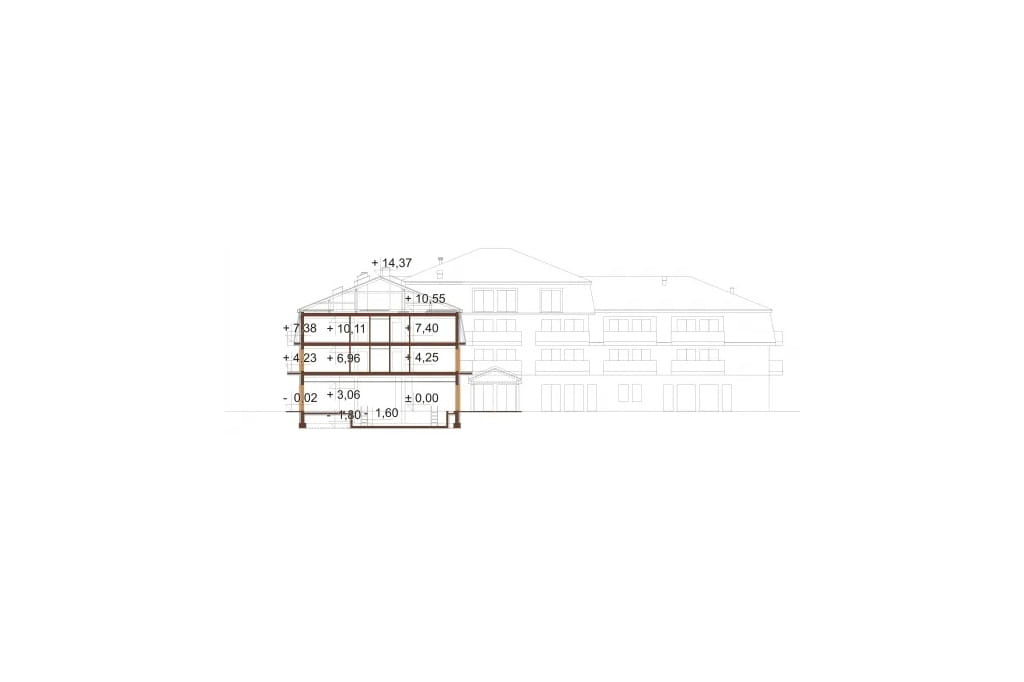

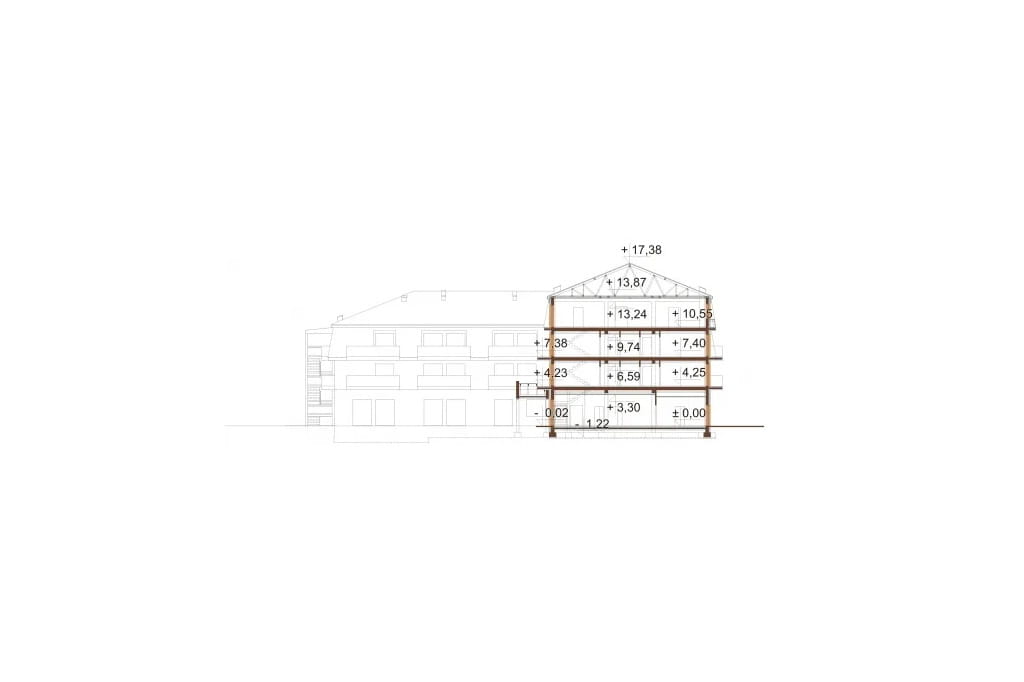

Przekrój

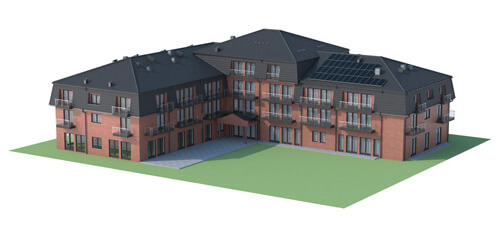

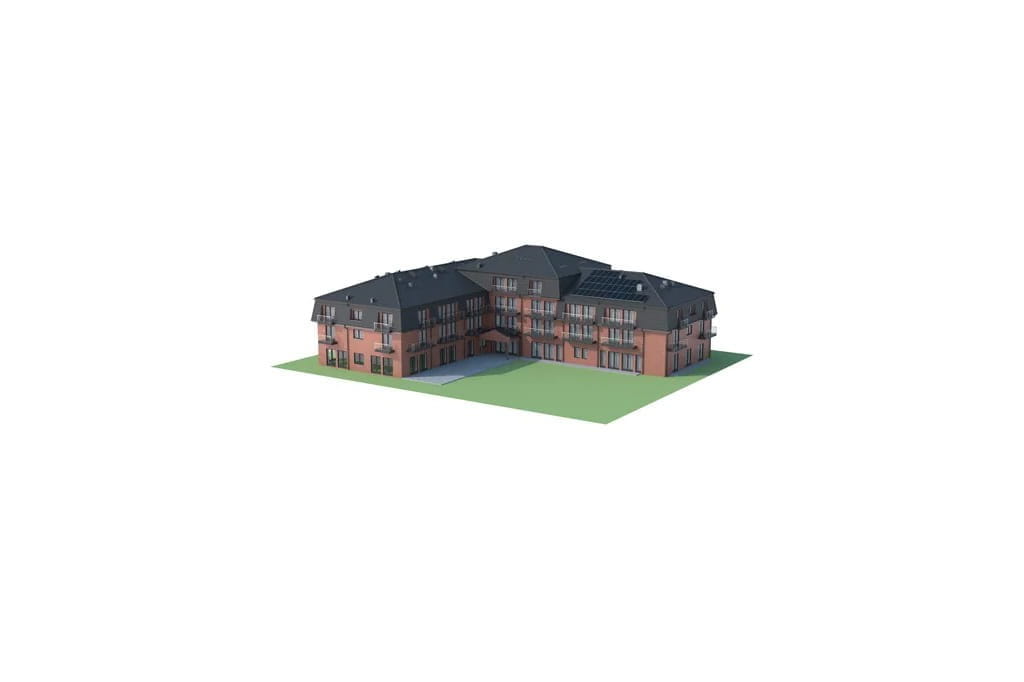

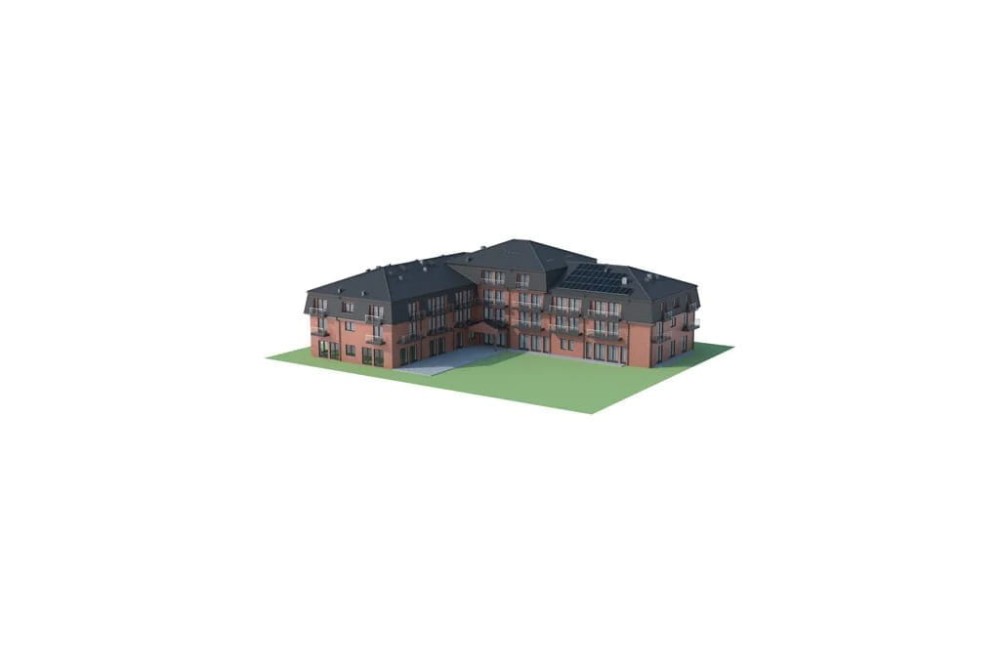

Model

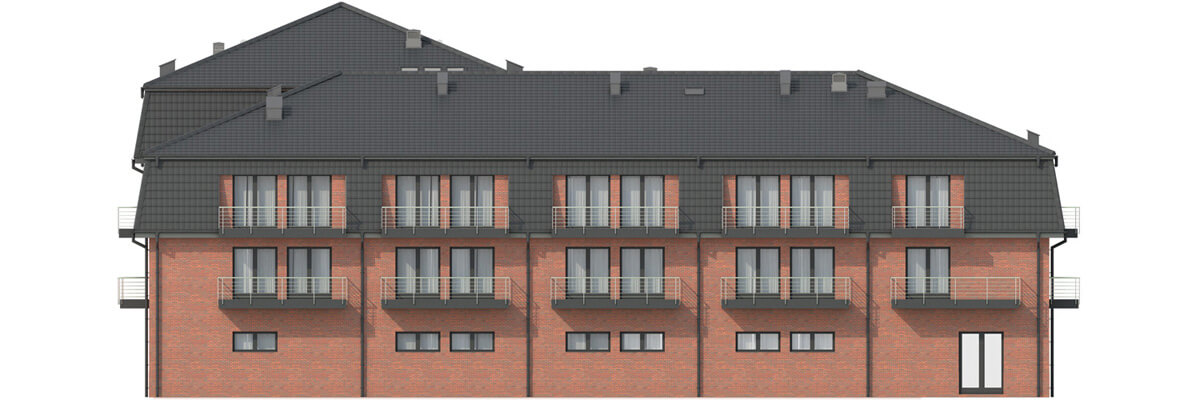

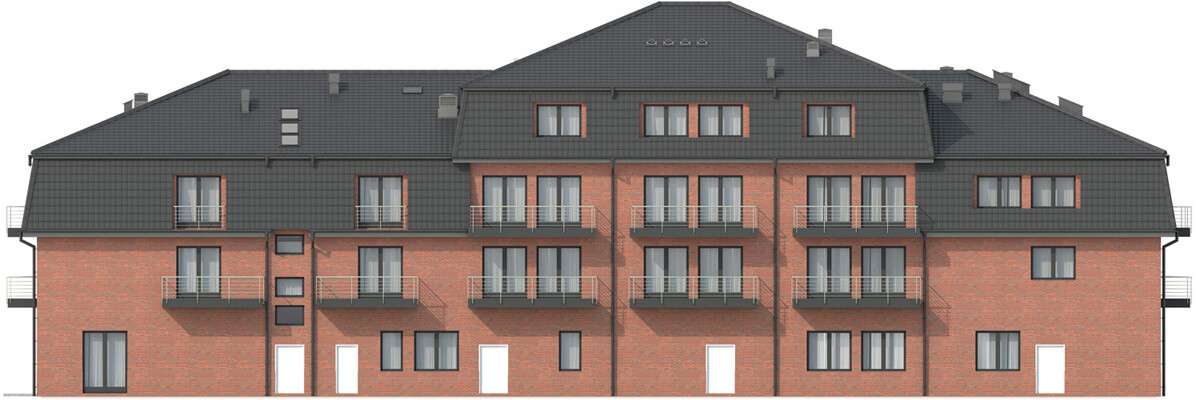

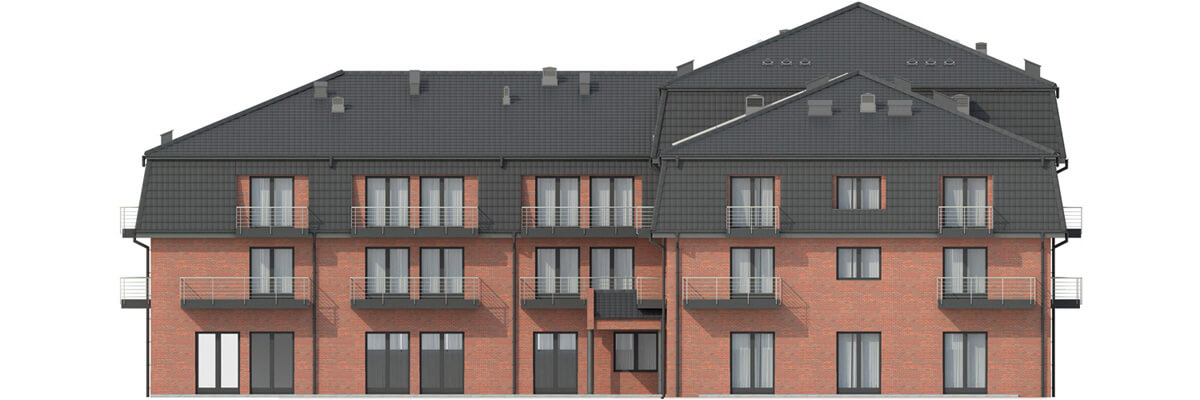

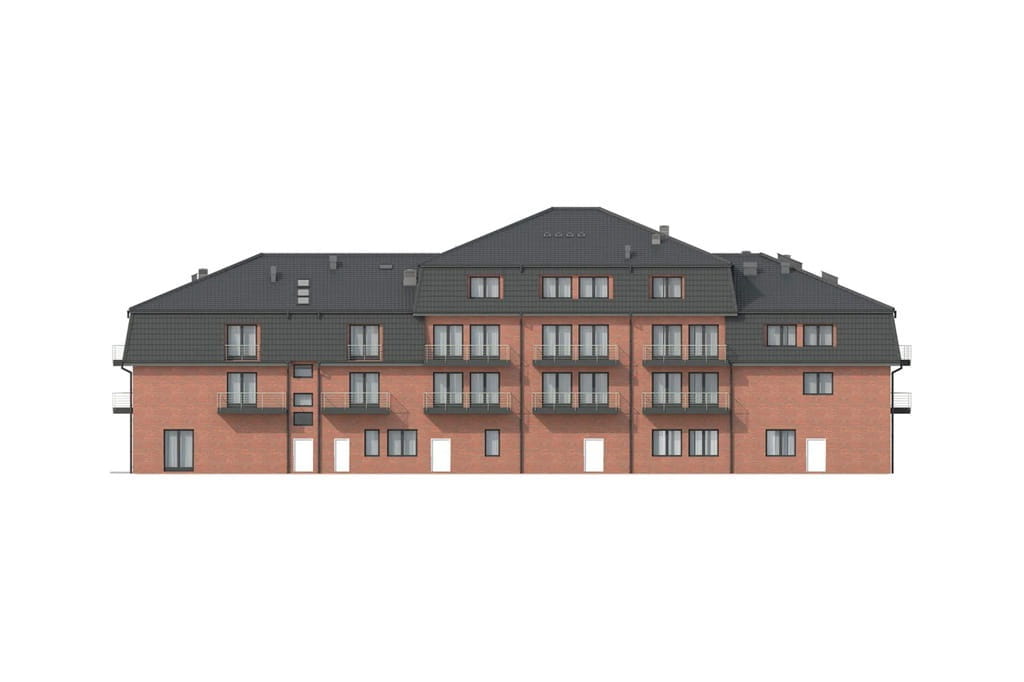

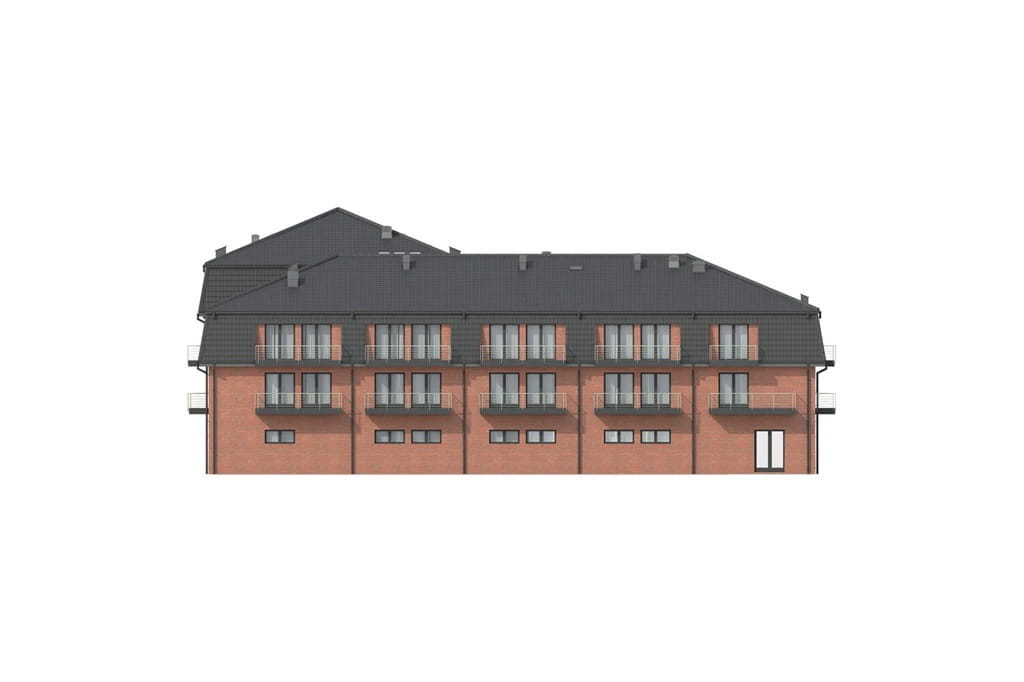

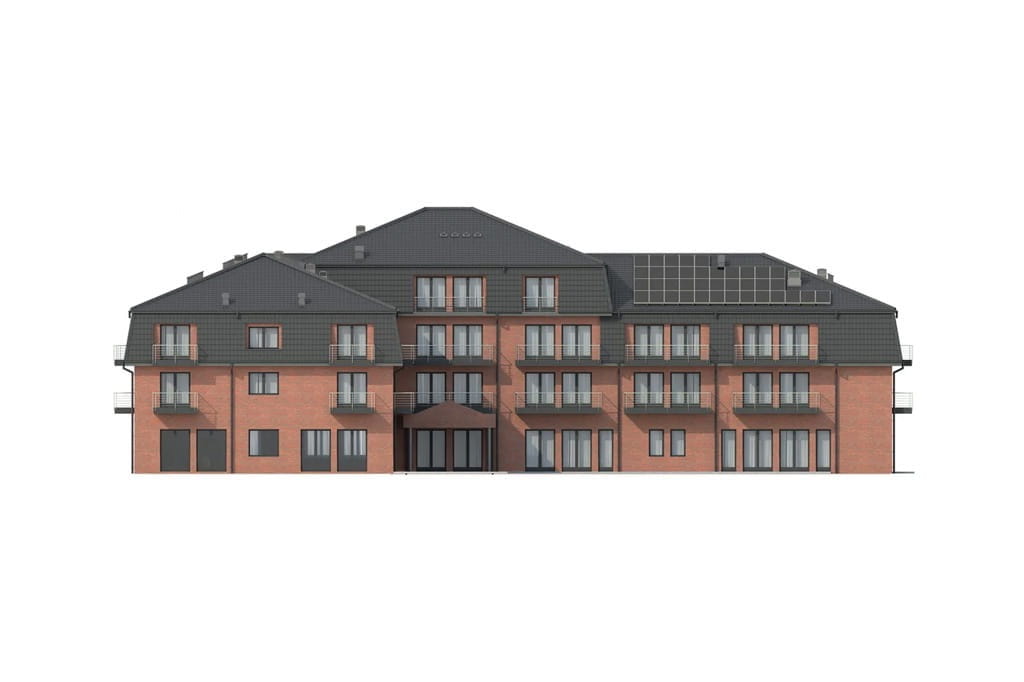

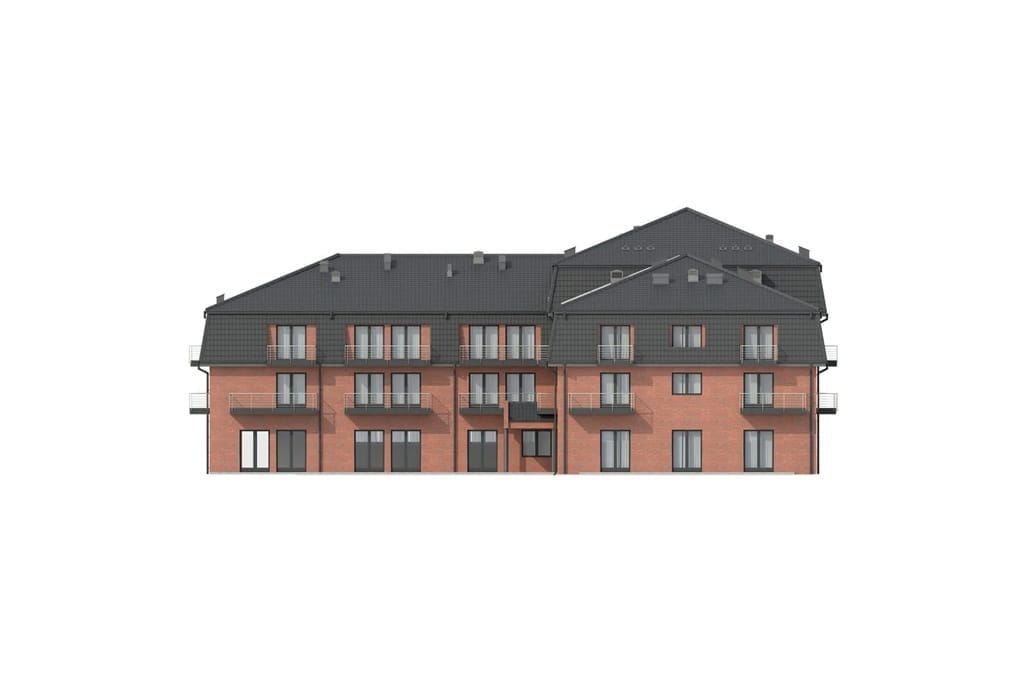

Elewacje
Informacje podstawowe
Technologia: tradycyjna
Ściany zewnętrzne:pustak ceramiczny 29 cm, styropian 18 cm, tynk zewnetrzny.
Stropy: Teriva
Kąt nachylenia dachu: 22°
Pokrycie dachu: blachodachówka
Ogrzewanie: gazowe z kotłowni gazowej zlokalizowanej na parterze. Podgrzewanie c.w.u wspomagane przez instalację solarną.
Wentylacja: mechaniczna
sala restauracyjna, basen wraz z zapleczem, sala konferencyjna - wentylacja mechaniczna nawiewno wywiewna z rekuperacją
hol główny z recepcją bowlingiem i salą bilardową, część pokoi hotelowych, kuchnia z zapleczem - wentylacja mechaniczna nawiewno wywiewna
Program: sala konsumpcyjna, kuchnia, zaplecze kuchenne, zaplecze sanitarne, zaplecze socjalne, zaplecze magazynowe, basen z zapleczem szatniowo - sanitarnym, sala konferencyjna dla 180 osób, biuro, kotłownia gazowa, 64 pokoje hotelowe z łazienkami.
W projekcie z uwagi na wymogi przeciwpożarowe zaprojektowane są równiez dodatkowe schody ewakuacyjne na elewacji szczytowej budynku na krótszym skrzydle budynku.
Koszty budowy sprawdź >>
Architekt: Ewa Ferfecka-Homola, Jaromir Mruk
Projekt ten został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
Zawartość projektu sprawdź szczegóły >>
Łączna zawartość obu projektów architektoniczno - budowlanego oraz projektu technicznego, które można zamówić razem lub osobno:
- projekt architektoniczny budowlany
- projekt konstrukcyjny budowlany
- projekt prefabrykowanej więźby dachowej (nad 4 kondygnacją)
- projekt budowlany wewnętrznych instalacji sanitarnych (c.o, wod-kan, gaz, wentylacja mechaniczna, hydranty przeciwpożarowe wewnętrzne, oddymianie szybu windowego)
- projekt budowlany wewnętrznej instalacji elektrycznej oraz instalacji odgromowej (w tym m.in: p.poż. wyłączniki prądu, oświetlenie ewakuacyjne)
- zestawienie materiałów budowlanych
- zestawienie elementów więźby dachowej tradycyjnej
- zgoda na zmiany w projekcie
Parametry projektu
Ogólne kategorie, do których należy ten projekt
- Powierzchnia użytkowa (m²) 3000 - 5000
- Powierzchnia zabudowy (m²) 1000 - 2000
- Kąt nachylenia dachu (°) 20 - 25
- Szerokość działki/krótszy bok (m) pow. 50
- Wysokość budynku (m) 15 - 20
Podstawowe parametry projektu
- Powierzchnia użytkowa (m²) 3581.00
- Powierzchnia zabudowy (m²) 1251.80
- Szerokość budynku/krótszy bok (m) 23
- Długość budynku/dłuższy bok (m) 50.12
- Wysokość budynku (m) 17.40
- Szerokość działki/krótszy bok (m) 58.12
- Kąt nachylenia dachu (°) 22
- Rodzaj dachu kopertowy
- Piwnica bez podpiwniczenia
- Garaż bez garażu
- Poddasze piętro
- Liczba sypialni na parterze 0
Uzupełniające parametry projektu
- Rodzaj technologii* tradycyjna
- Strop w budynku* teriva
- Pokrycie dachu* blachodachówka
- Kubatura (m³) 16522.90
- Liczba kondygnacji 4
- Rodzaj ogrzewania gazowe
- Wentylacja* mechaniczna
- Liczba pomieszczeń 224
- Liczba wszystkich pokoi pow. 50
- Liczba łazienek (bez WC) pow. 50
Dodatkowe parametry projektu
- Winda w budynku tak
- Przystosowany dla osób niepełnosprawnych tak
- Garaż podziemny nie
- Pomieszczenie socjalne tak
* gwiazdką są oznaczone w parametrach projektu zmiany nieistotne, które nie wymagają przeprojektowania do pozwolenia zamiennego. Do każdego projektu dołączamy bezpłatną zgodę na wprowadzanie zarówno zmian istotnych jak i nieistotnych.
Darmowe dodatki do projektu
- 10 stylowych projektów ogrodzeń
- 10 projektów śmietników
- 5 projektów grilli z funkcją rusztu, kominka i wędzarni
- 6 projektów oczek wodnych
- 6 projektów altan
- 4 projekty huśtawek ogrodowych
- 4 projekty bud dla psów
- 4 projekty szamb o poj. 21,6 m3 / 14,6 m3 / 10 m3 i 6,4 m3
- 2 projekty przydomowej oczyszczalni ścieków. Jeden dla rodziny do 4 osób, drugi dla rodziny do 6 osób
- projekt przydomowej elektrowni wiatrowej
- schemat instalacji fotowoltaicznej
- projekty budek lęgowych dla kilkudziesięciu gatunków ptaków
- zgoda na wszelkie zmiany i adaptacje
