Projekt

Budynek gastronomiczny z zapleczem noclegowym

Kod: LK-50
Zadzwoń do nas!
PN - PT od 8 do 16: 12 414 35 06,
12 414 35 34, 12 410 49 71

zobacz realizacje naszych projektów

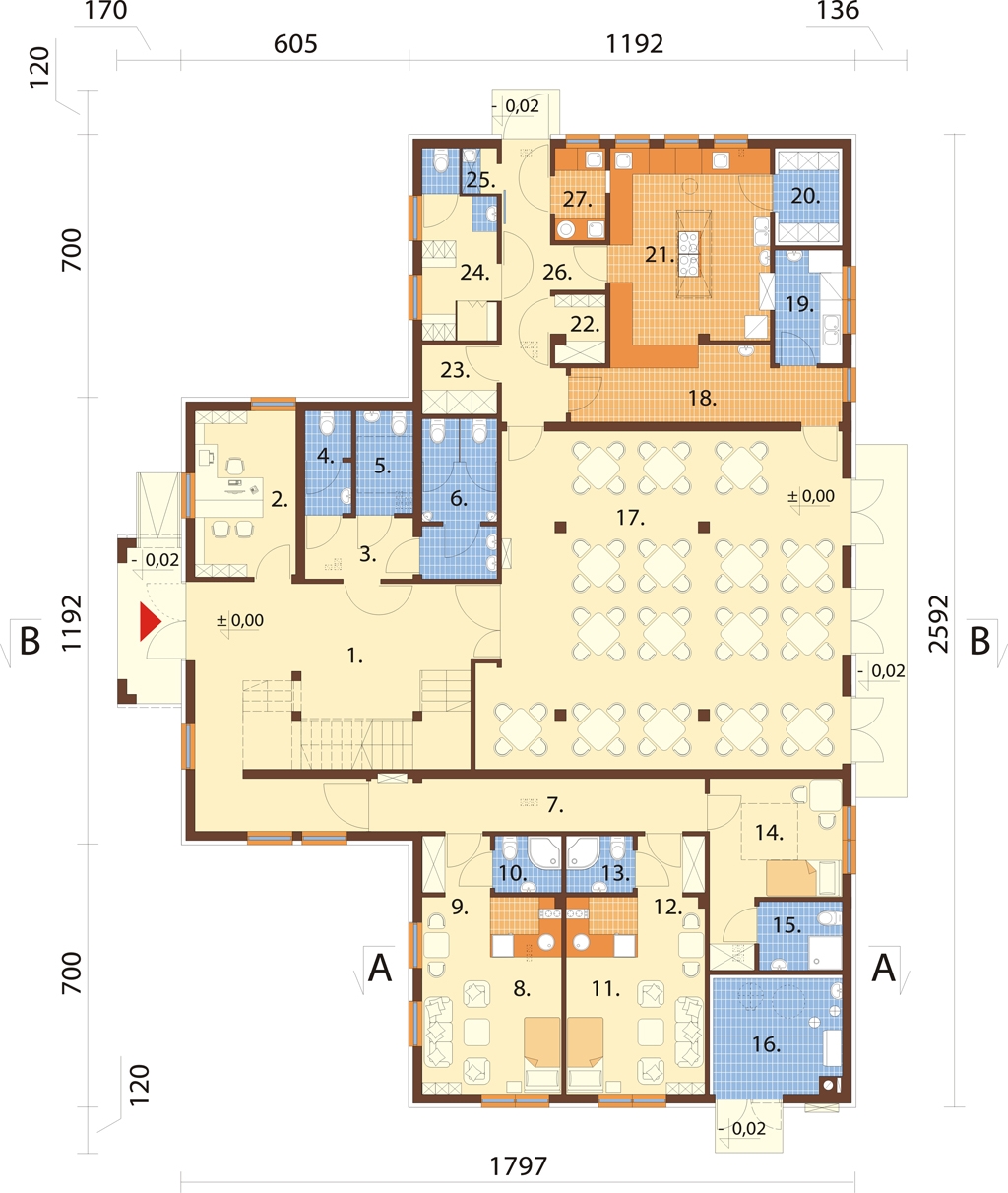

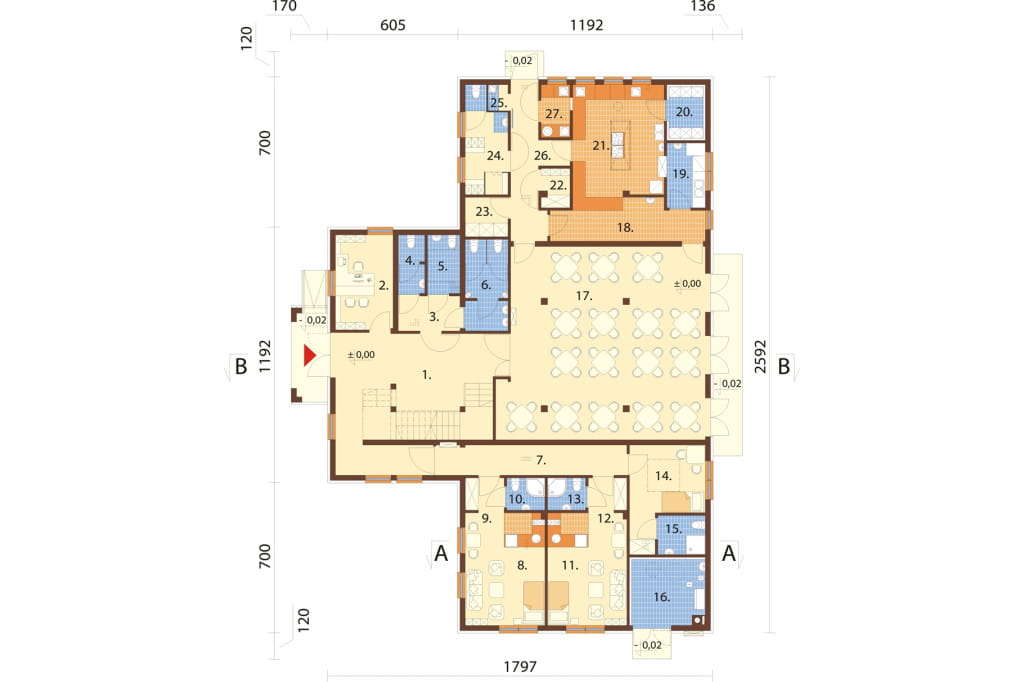

Rzut parteru



Projekt LK-50 - rzut PARTER: 328,5 m2
1. Hall / schody 44,6 m2
2. Biuro 12,1 m2
3. Przedsionek 4,7 m2
4. WC damski 3,4 m2
5. WC dla os. niepełnosprawnych 4,1 m2
6. WC męski 8,3 m2
7. Korytarz 12,5 m2
8. Pokój z aneksem kuchennym 19,5 m2
9. Przedpokój 2,7 m2
10. Łazienka 2,7 m2
11. Pokój z aneksem kuchennym 19,5 m2
12. Przedpokój 2,7 m2
13. Łazienka 2,7 m2
14. Pokój dla os. niepełnosprawnych 13,5 m2
15. Łazienka 4,1 m2
16. Kotłownia 10,3 m2
17. Restauracja 85,8 m2
18. Rozdzielnia kelnerska 11,6 m2
19. Zmywalnia 5,4 m2
20. Chłodnia 3,8 m2
21. Kuchnia 23,6 m2
22. Magazyn 2,4 m2
23. Magazyn 3,6 m2
24. Pom. socjalne + WC 9,0 m2
25. Pom. porządkowe 1,1 m2
26. Korytarz 11,8 m2
27. Pom. obróbki jaj i warzyw 3,3 m2

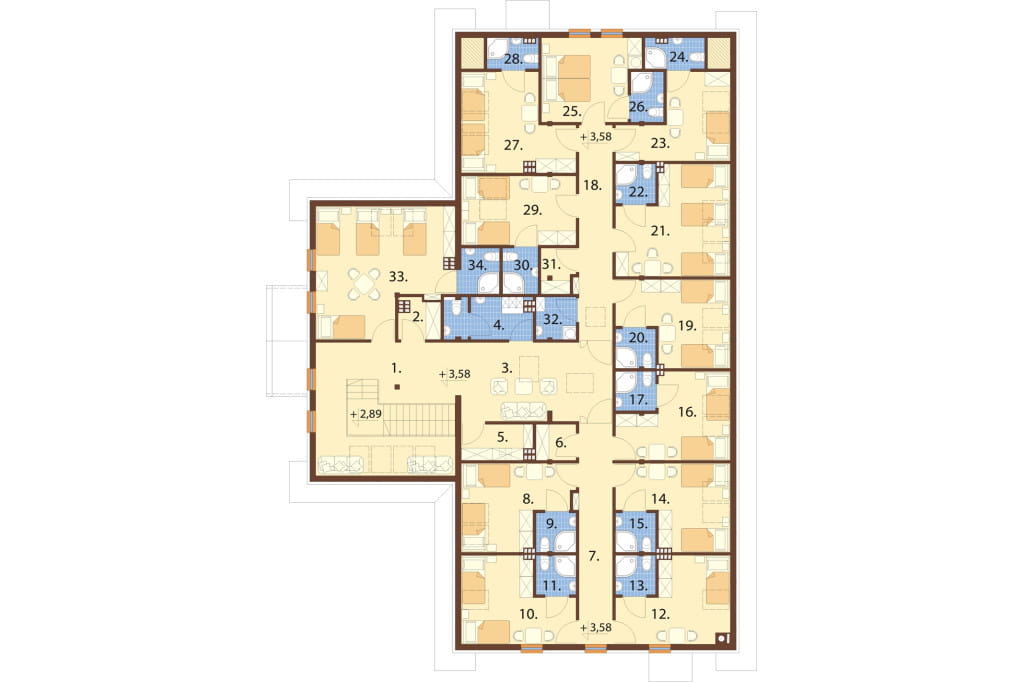

Rzut poddasza



Projekt LK-50 - rzut PODDASZE: 281,8 m2
/ 317,9 m2

1. Hall / klatka schodowa 24,3 m2
2. Magazyn bielizny brudnej 2,7 m2
3. Hall 20,7 m2
4. Pom, socjalne + WC 6,3 m2
5. Magazyn 4,2 m2
6. Magazyn 2,5 m2
7. Korytarz 12,7 m2
8. Pokój 11,5 m2
9. Łazienka 2,7 m2
10. Pokój 11,7 m2
11. Łazienka 2,7 m2
12. Pokój 11,7 m2
13. Łazienka 2,7 m2
14. Pokój 11,7 m2
15. Łazienka 2,7 m2
16. Pokój 11,7 m2
17. Łazienka 2,7 m2
18. Korytarz 12,7 m2
19. Pokój 11,7 m2
20. Łazienka 2,7 m2
21. Pokój 15,6 m2
22. Łazienka 2,7 m2
23. Pokój 10,2 m2
24. Łazienka 3,1 m2
25. Pokój 13,0 m2
26. Łazienka 2,9 m2
27. Pokój 13,2 m2
28. Łazienka 2,6 m2
29. Pokój 12,3 m2
30. Łazienka 2,8 m2
31. Mag. bielizny czystej 2,6 m2
32. Pom. gospodarcze 2,5 m2
33. Pokój 22,8 m2
34. Łazienka 3,1 m2

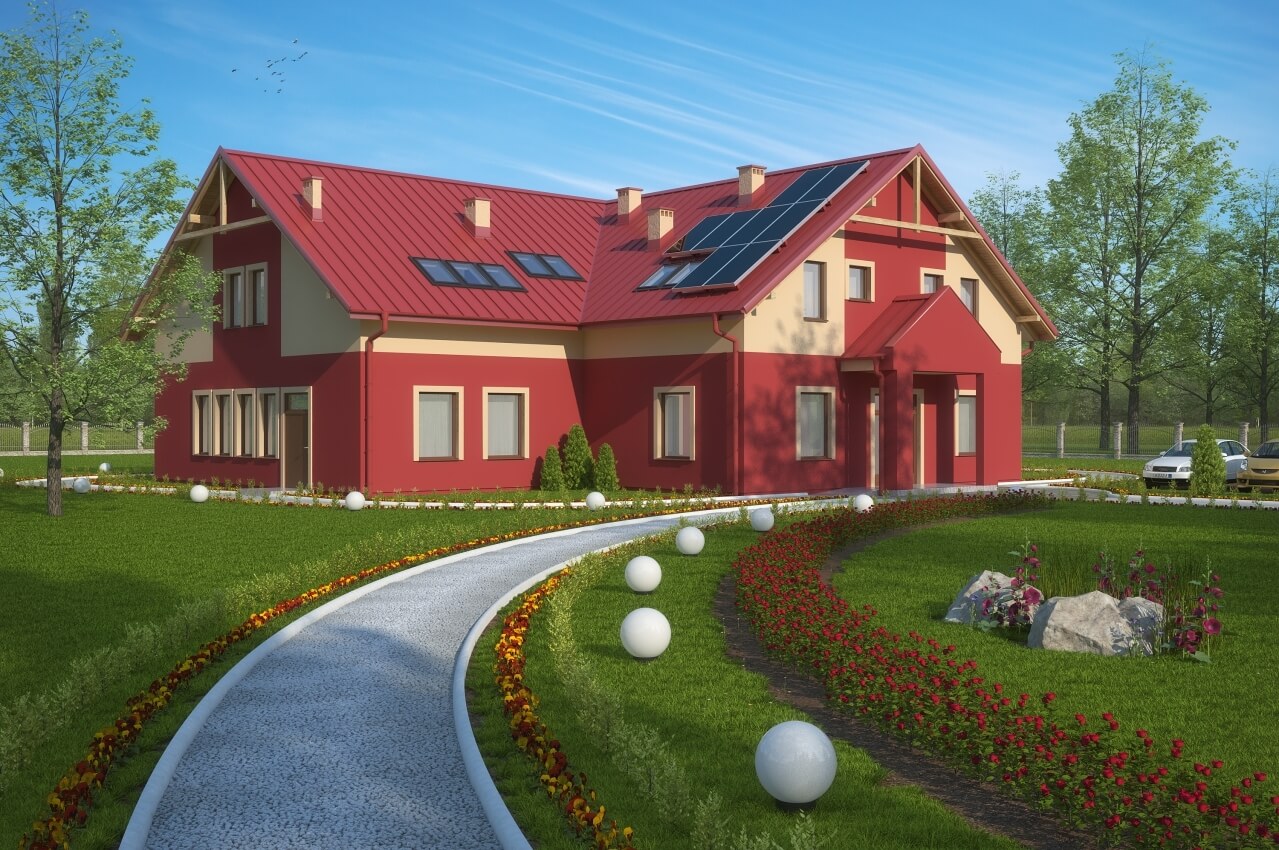

Model

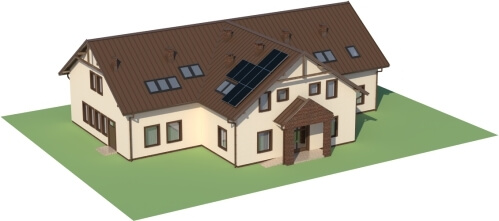

Projekt LK-50 - model

Elewacje

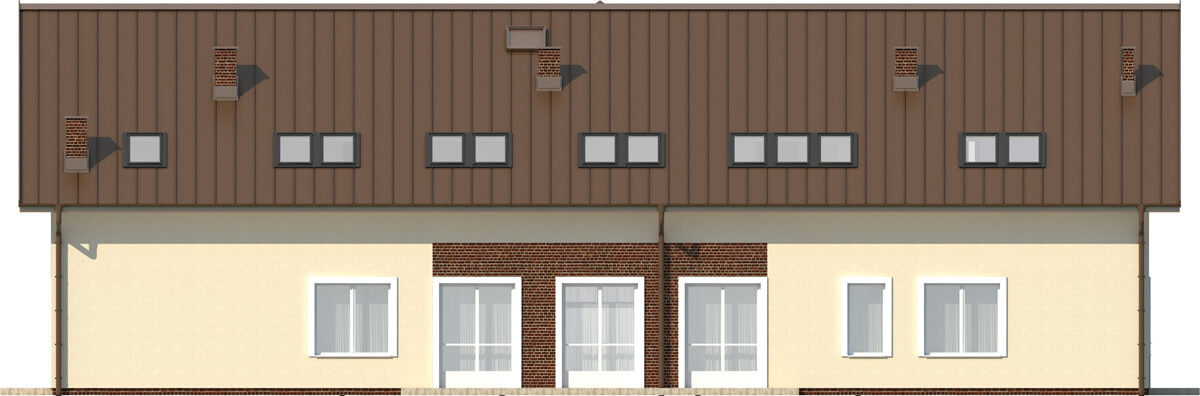

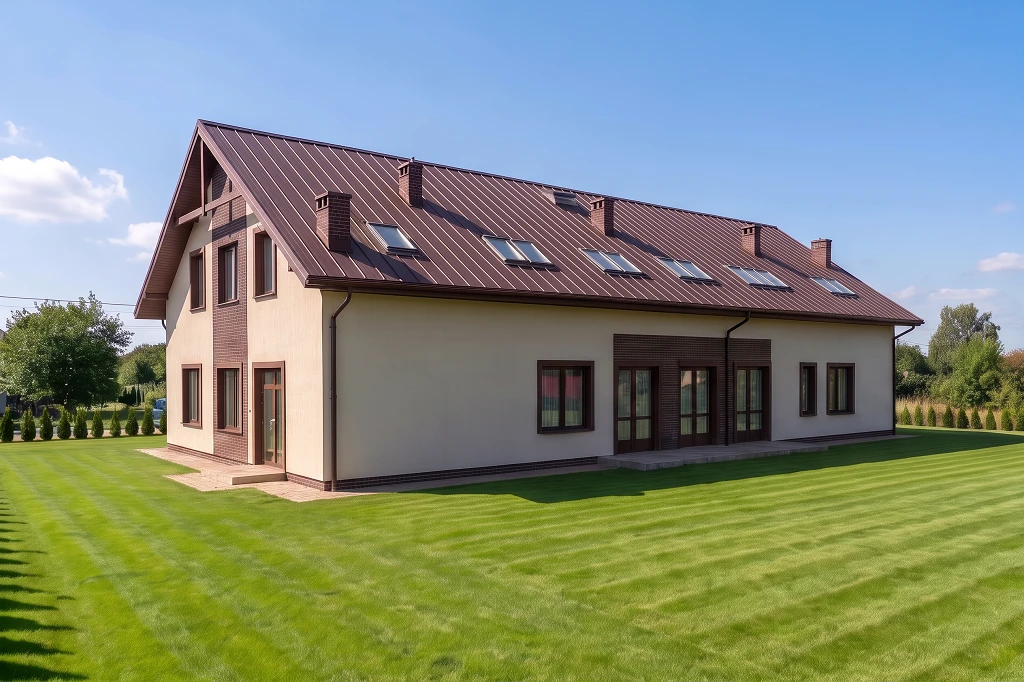

Projekt LK-50 - elewacja
elewacja ogrodowa

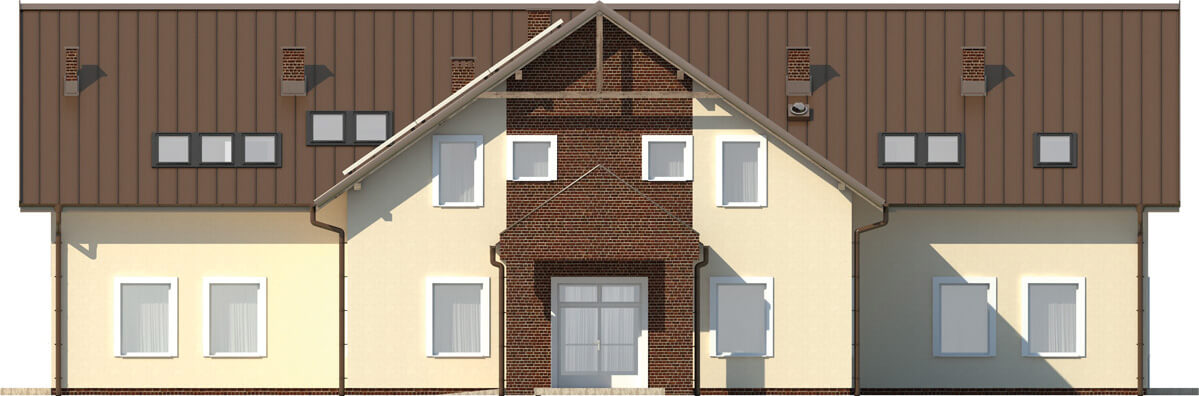

Projekt LK-50 - elewacja

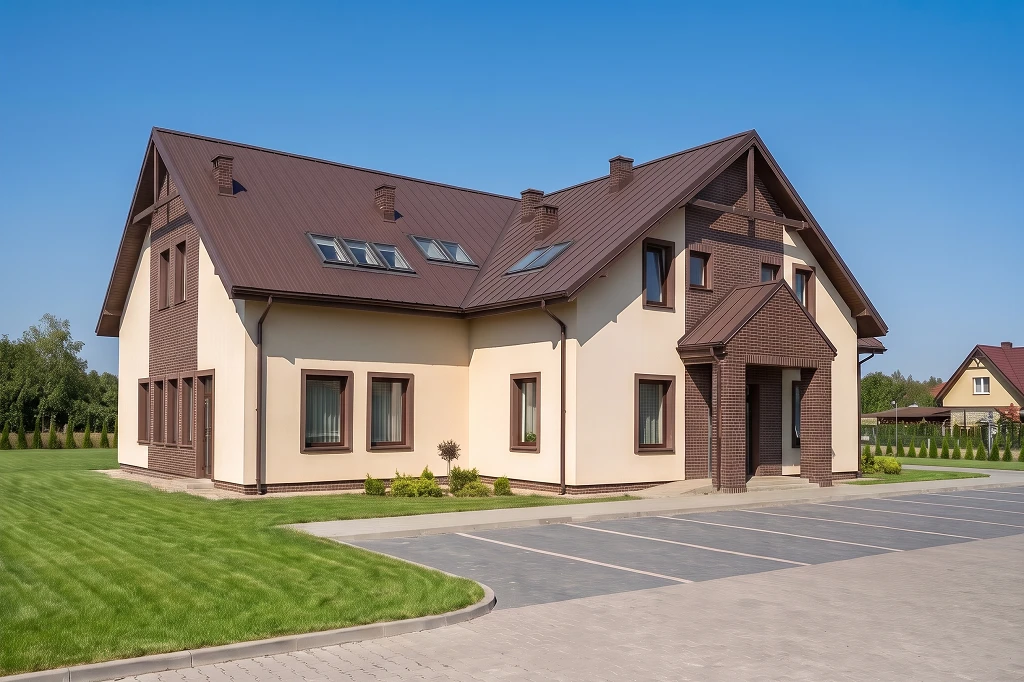

elewacja frontowa

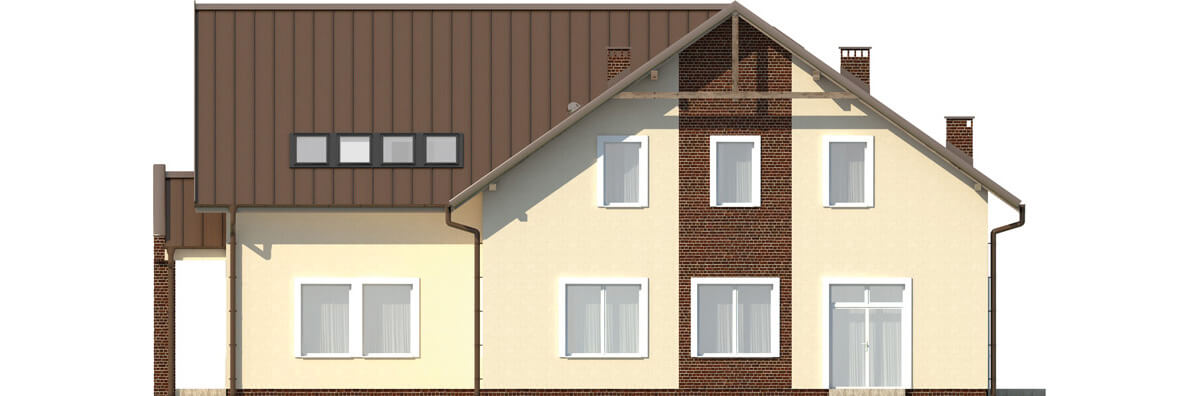

Projekt LK-50 - elewacja

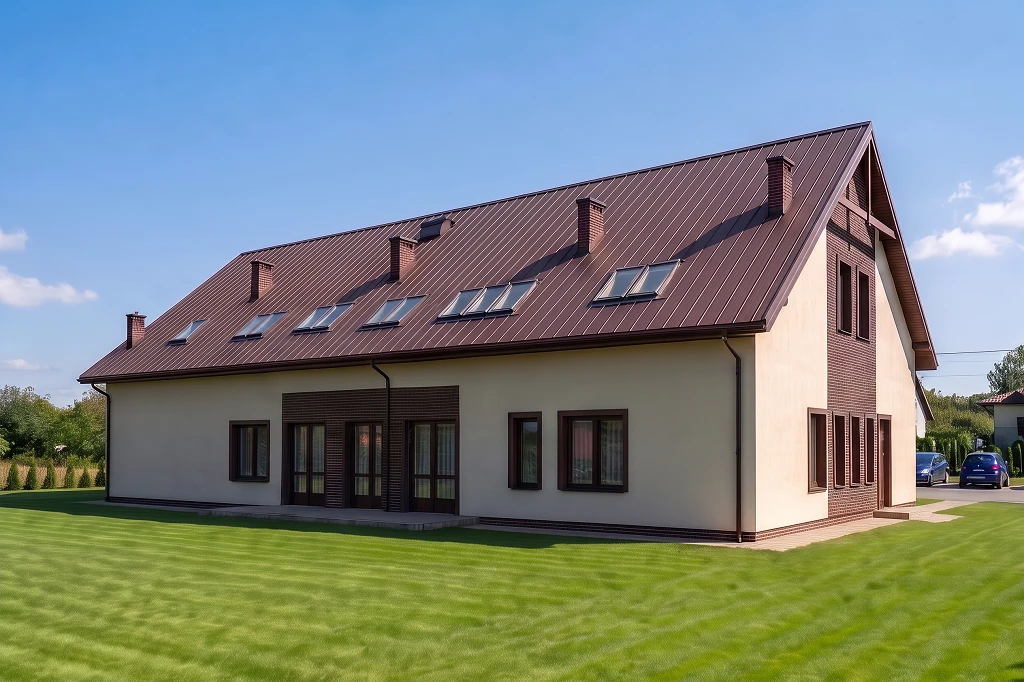

elewacja boczna

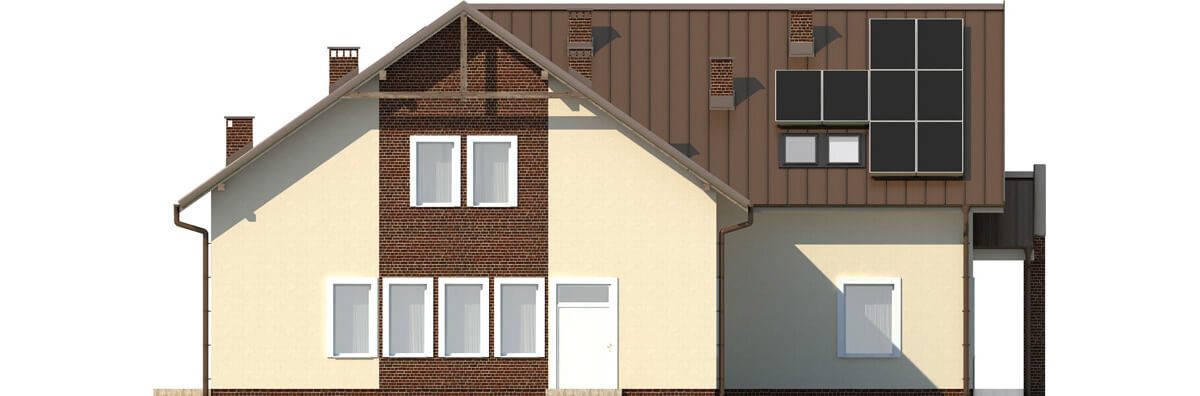

Projekt LK-50 - elewacja

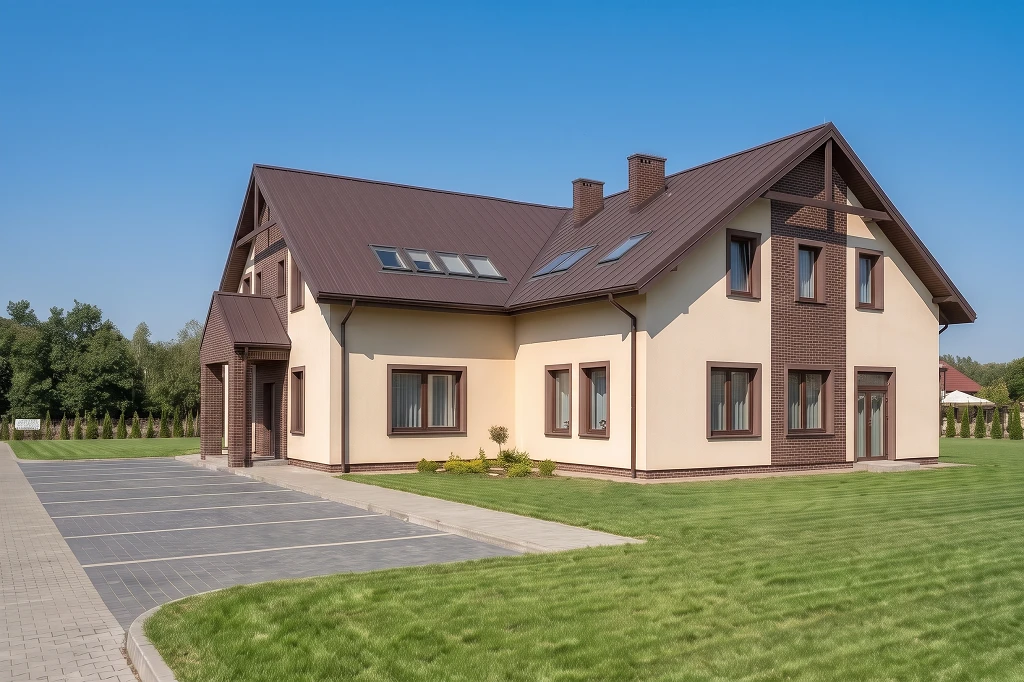

elewacja boczna
Zadaj pytanie dotyczące tego projektu  kliknij

Projekt budynku gastronomicznego z zapleczem noclegowym LK-50, parterowy z poddaszem użytkowym, niepodpiwniczony.

Technologia tradycyjna: ściany zewnętrzne - pustak Suporex 24 cm, styropian 15 cm, tynk zewnętrzny. Stropy: żelbetowe. Kąt nachylenia dachu: 35°.
Ogrzewanie: kotłownia gazowa na parterze. Podgrzewanie ciepłej wody użytkowej wspomagane przez instalację solarną.
Program: sala restauracyjna dla około 60 osób, kuchnia, zaplecze kuchenne, zaplecze sanitarne, zaplecze socjalne, zaplecze magazynowe, 2 pokoje jednoosobowe z anekesem kuchennym i łazienką na parterze,  11 pokoi dwuosobowych z łazienkami na poddaszu, 1 pokój czteroosobowy, 1 pokój dla osoby niepełnosprawnej, biuro, recepcja, kotłownia gazowa

ZAWARTOŚĆ PROJEKTU:
- projekt architektoniczny budowlany
- projekt konstrukcyjny budowlany
- projekt budowlany wewnętrznych instalacji sanitarnych (c.o, wod-kan, gaz, wentylacja mechaniczna kuchni, wentylacja nawiewno - wywiewna sali bankietowej, hydranty p.poż., instalacja solarna)
- projekt budowlany wewnętrznej instalacji elektrycznej oraz instalacji odgromowej (w tym m.in: p.poż. wyłączniki prądu, oświetlenie awaryjne)
- zestawienie materiałów budowlanych
- zestawienie elementów więźby dachowej
- zgoda na zmiany w projekcie

Powierzchnia zabudowy: 381.10 m²
Powierzchnia użytkowa: 610.90 m²
Kubatura: 2752.00 m³
Szerokość działki: 26.70 m
UWAGA: podawana przez nas minimalna szerokość działki
dotyczy ustawienia budynku węższą elewacją.

Ilość kondygnacji: 2
Liczba pomieszczeń: 49
Kąt nachylenia dachu: 35°
Ilość pokoi: 15
Pokój na parterze: Nie
Wysokość budynku: 9.44 m
Rodzaj ogrzewania: gazowe
Możemy dostosować ten projekt do Twoich potrzeb, napisz co chciałbyś w nim zmienić, przeprojektujemy go tak, aby w pełni odpowiadał Twoim oczekiwaniom Garaż: bez garażu
Piwnica: bez podpiwniczenia
Poddasze: poddasze użytkowe
Typ: gastronomiczne, motele, komercyjne, projekt hotelu, projekt motelu, projekt zajazdu, hotel, projekt domu weselnego, projekt domu spokojnej starości, pensjonat, projekt budynku gastronomicznego, restauracja, projekt restauracji
Technologia: tradycyjna

Architekt: Ewa Ferfecka-Homola, Jaromir Mruk
CENA 3 EGZ. PROJEKTU

5 600 PLN

KUP
PROJEKT


ŁĄCZNA ZAWARTOŚĆ OBU PROJEKTÓW ARCHITEKTONICZNO - BUDOWLANEGO ORAZ PROJEKTU TECHNICZNEGO, KTÓRE MOŻNA ZAMÓWIĆ RAZEM LUB OSOBNO :



Uzyskujemy pozwolenia na budowę i wykonujemy adaptacje do konkretnej działki  sprawdź szczegóły >>

Projekt został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
