Pensjonat
Kod: LK-28
 |
W podanej cenie oferujemy 3 kopie projektu architektoniczno-budowlanego potrzebnego do uzyskania pozwolenia na budowę oraz 3 kopie projektu technicznego niezbędnego do prowadzenia budowy sprawdź >> |
 |
Parametry projektu zobacz >> |
 |
Projekt wysyłamy w terminie 14 dni roboczych od daty złożenia zamówienia |
 |
Istnieje również możliwość zakupu wersji elektronicznej (w formacie dwg) projektu architektoniczno - budowlanego skontaktuj się >> |
 |
Odbicie lustrzane projektu zobacz >> |
 |
Koszty budowy zobacz >> |
 |
Forum dotyczące tego projektu zobacz >> |
 |
Zmiany istotne i nieistotne, które możesz wprowadzić w tym projekcie sprawdź >> |
 |
Adaptacja i pozwolenie na budowę zobacz >> |
 |
Jeśli masz pytanie |
Prezentacja projektu
Opis projektu
Powierzchnia użytkowa: 1 310,60 m2. Projekt pensjonatu z funkcją gastronomiczną oraz salą bankietową, piętrowy z poddaszem użytkowym, podpiwniczony. Budynek można również zaadaptować na dom opieki dla osób starszych.
LK-28 to projekt piętrowego budynku gastronomicznego z zapleczem noclegowym, który można wykorzystać do stworzenia dużego pensjonatu. Tradycyjna architektura podkreślona jest przez minimalistyczne elewacje oraz dwuspadowy dach. Dzięki Pełnemu podpiwniczeniu i zagospodarowaniu poddasza oferuje on dużą przestrzeń użytkową, którą wykorzystaliśmy by stworzyć bardzo bogaty program. Daje to inwestorowi możliwość stworzenia obiektu, w którym będzie można zaoferować szeroką gamę usług.

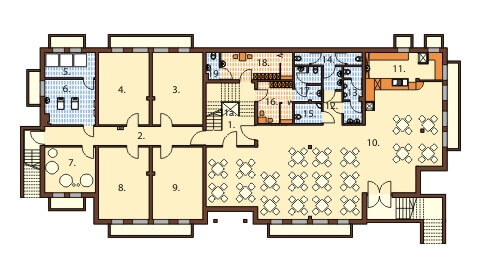

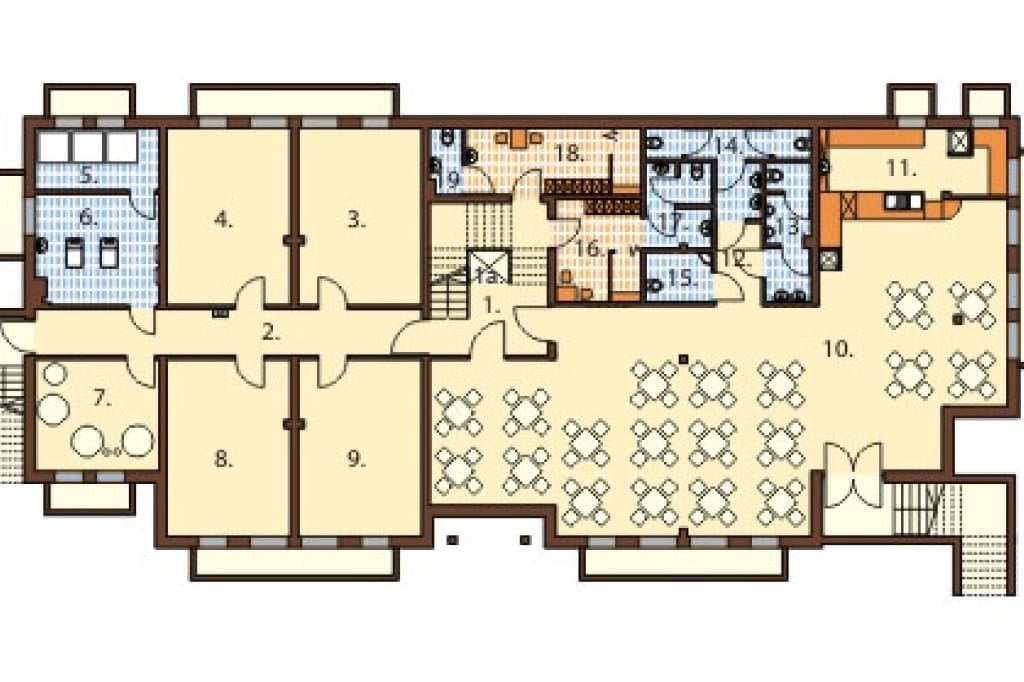

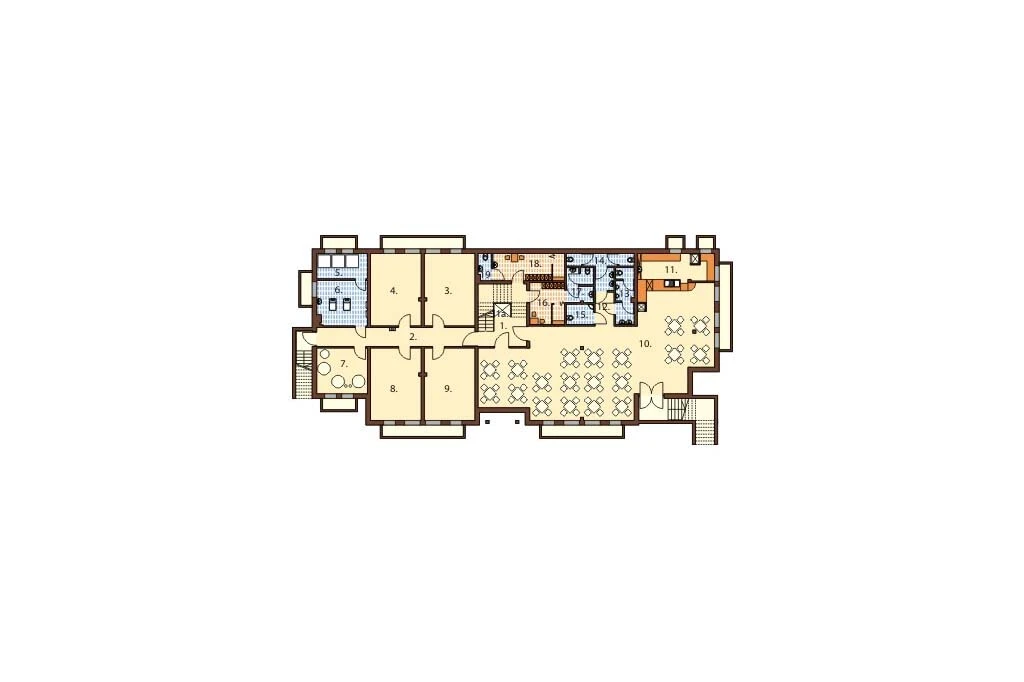

Rzut piwnicy
Piwnica: 360,7 m2
1. Hol + schody 19,0 m2
1a. Podnośnik dla os. niepełnosprawnych
2. Korytarz 18,7 m2
3. Pomieszczenie gospodarcze 22,8 m2
4. Pomieszczenie gospodarcze 22,8 m2
5. Magazyn oleju 8,0 m2
6. Kotłownia 14,1 m2
7. Pomieszczenie gospodarcze 14,5 m2
8. Pomieszczenie gospodarcze 22,8 m2
9. Pomieszczenie gospodarcze 22,8 m2
10. Sala bankietowa 130,9 m2
11. Bar z zapleczem 13,7 m2
12. Przedsionek 4,0 m2
13. WC męski 6,2 m2
14. WC damski 7,8 m2
15. WC dla osób niepełnosprawnych 3,5 m2
16. Pomieszczenie socjalne 12,0 m2
17. WC 2,7 m2
18. Pomieszczenie socjalne 12,1 m2
19. WC 2,3 m2
Większą część piwnicy przeznaczyliśmy na organizację sali bankietowej dla 80 osób. Goście będą mogli skorzystać także ze znajdującego się przy niej baru. Dla pracowników przygotowaliśmy dwa pomieszczenia socjalne. Na lewo od sali bankietowej jest strefa gospodarczo-techniczna z pięcioma magazynami, kotłownią i składem oleju. Sanitariaty znajdują się obok pomieszczeń socjalnych.

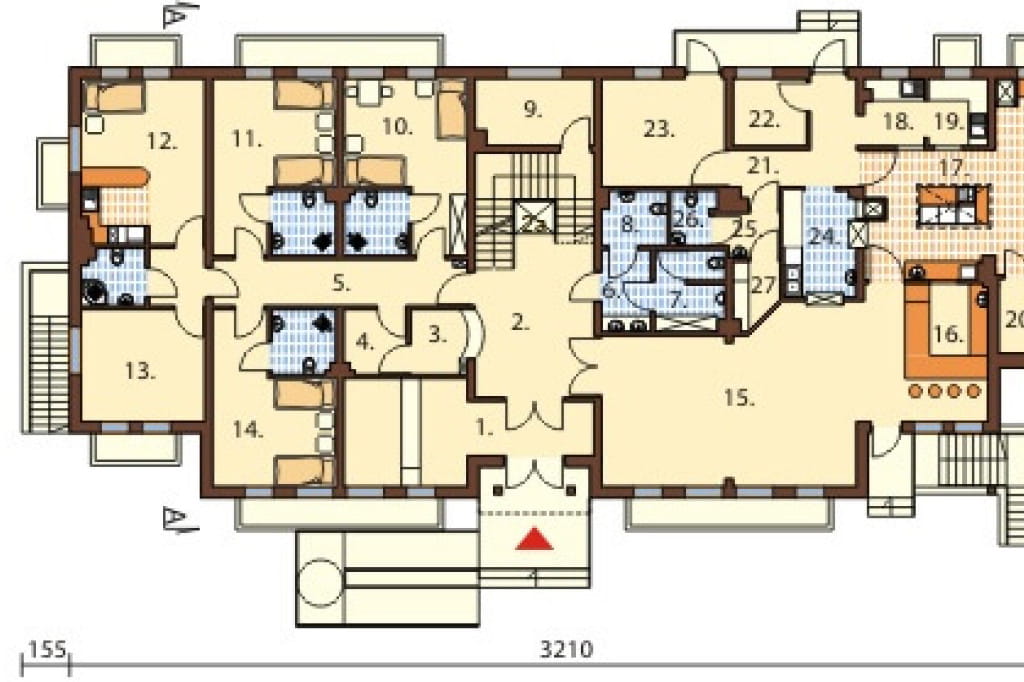

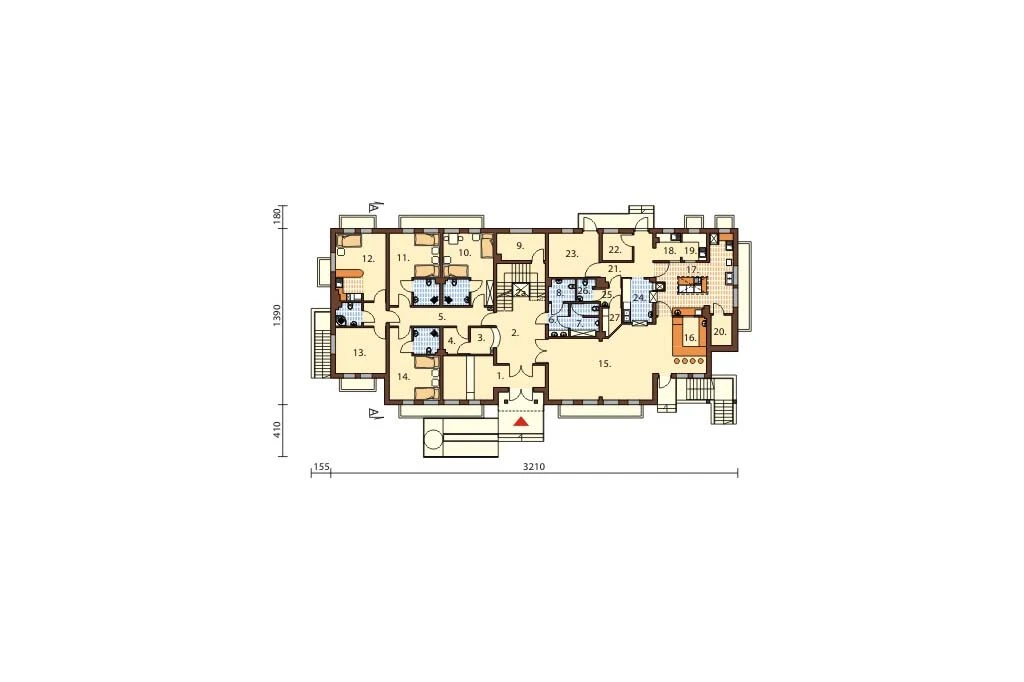

Rzut parteru
Parter: 350,0 m2
1. Wiatrołap + szatnia 21,2 m2
2. Hol + komunikacja 30,3 m2
2a. Podnośnik dla os. niepełnosprawnych
3. Recepcja 3,9 m2
4. Zaplecze recepcji 4,2 m2
5. Korytarz 12,4 m2
6. Przedsionek WC 4,2 m2
7. WC męski 5,6 m2
8. WC damski i dla osób niepełnosprawnych 3,6 m2
9. Pokój kierownika 8,1 m2
10. Pokój z łazienką 22,3 m2
11. Pokój z łazienką 22,2 m2
12. Pokój z łazienką 28,1 m2
13. Gabinet 14,5 m2
14. Pokój z łazienką 22,3 m2
15. Sala restauracyjna 43,4 m2
16. Sala barowa 17,8 m2
17. Kuchnia 29,2 m2
18. Pom. obróbki warzyw 4,1 m2
19. Wyparzalnia jaj 4,2 m2
20. Chłodnia 4,0 m2
21. Korytarz 9,1 m2
22. Magazyn 5,2 m2
23. Magazyn 14,0 m2
24. Zmywalnia naczyń stołowych 8,1 m2
25. Przedsionek 2,9 m2
26. WC personelu 2,4 m2
27. Szatnia 2,7 m2
Na parterze zaprojektowaliśmy; szatnię, recepcję, salę restauracyjną z zapleczem kuchennym, cztery pokoje dla gości w tym jeden apartament z aneksem kuchennym i gabinetem. Pokój kierownika znajduje się przy klatce schodowej.

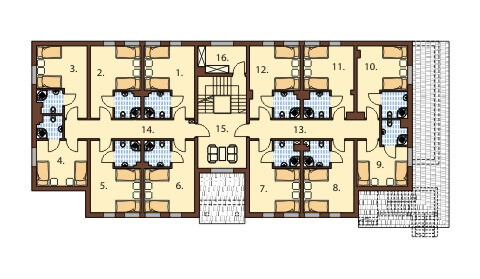

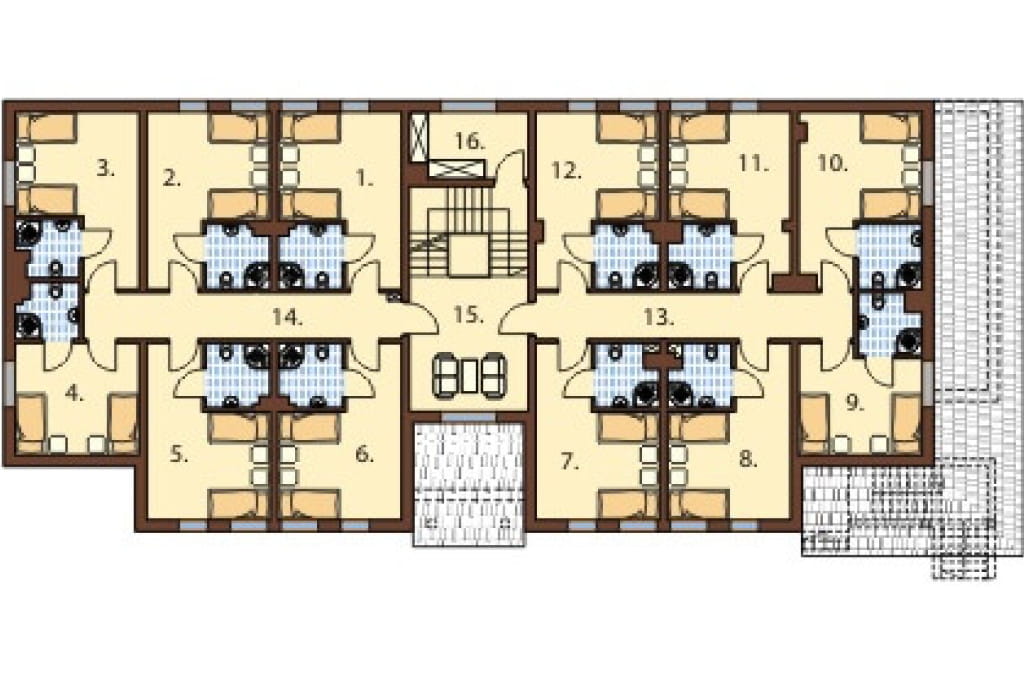

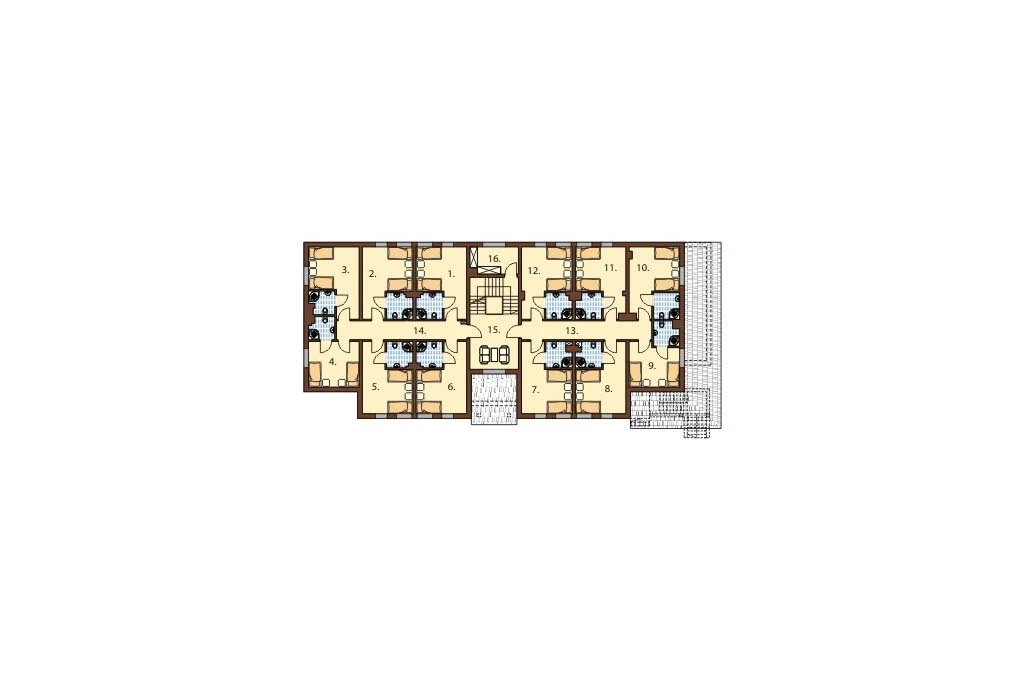

Rzut pierwszego piętra
I piętro: 320,4 m2
1. Pokój z łazienką 22,2 m2
2. Pokój z łazienką 22,1 m2
3. Pokój z łazienką 21,2 m2
4. Pokój z łazienką 18,0 m2
5. Pokój z łazienką 22,2 m2
6. Pokój z łazienką 22,2 m2
7. Pokój z łazienką 22,1 m2
8. Pokój z łazienką 22,1 m2
9. Pokój z łazienką 17,2 m2
10. Pokój z łazienką 21,8 m2
11. Pokój z łazienką 21,5 m2
12. Pokój z łazienką 22,0 m2
13. Korytarz 15,4 m2
14. Korytarz 15,4 m2
15. Hol + komunikacja 27,0 m2
16. Magazyn bielizny czystej 8,0 m2
Na pierwszym piętrze zaprojektowaliśmy dwanaście pokoi noclegowych, każdy z nich posiada łazienkę. W utrzymaniu odpowiedniego standardu w pokojach pomoże magazyn bielizny czystej.

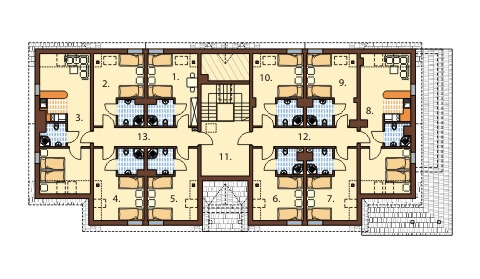

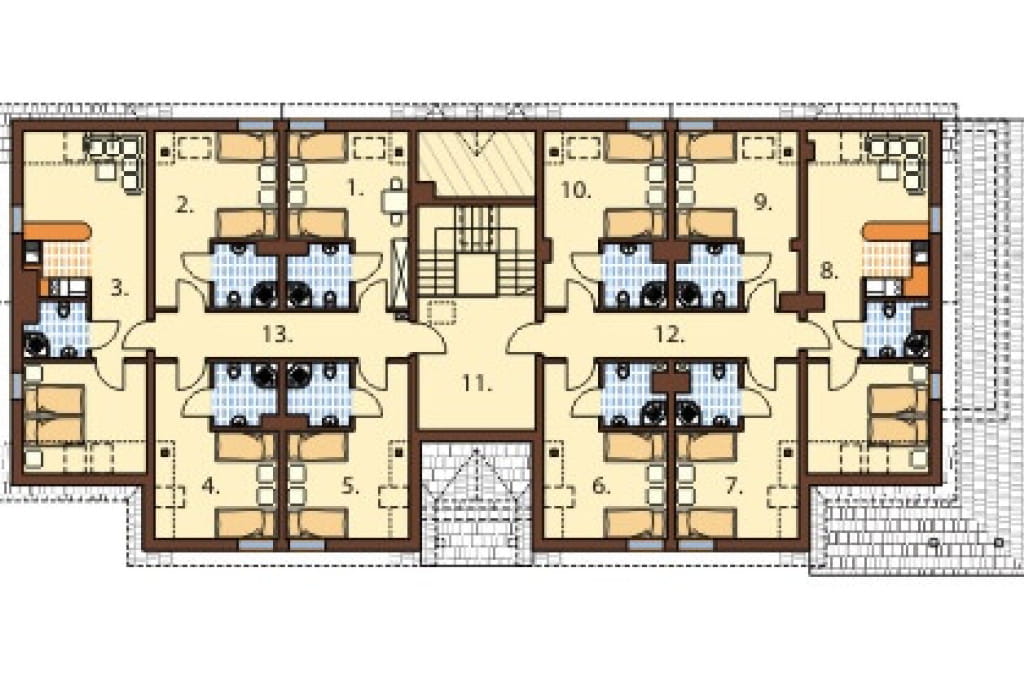

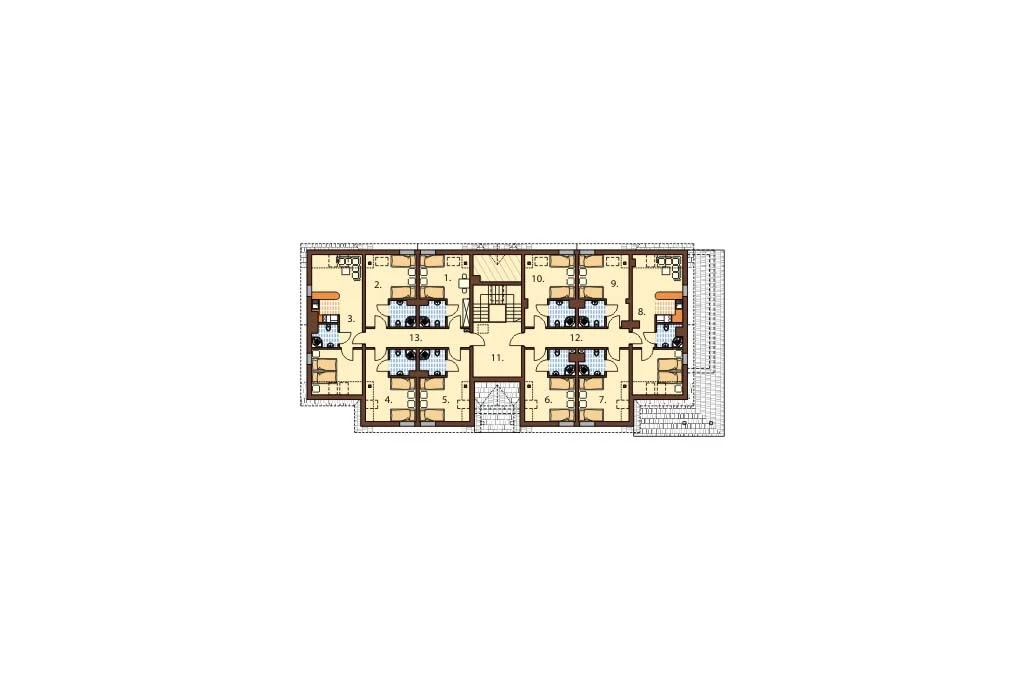

Rzut poddasza
Poddasze: 279,5 m2
1. Pokój z łazienką 21,4 m2
2. Pokój z łazienką 21,4 m2
3. Apartament z salonem i łazienką 34,0 m2
4. Pokój z łazienką 20,2 m2
5. Pokój z łazienką 20,1 m2
6. Pokój z łazienką 20,0 m2
7. Pokój z łazienką 20,0 m2
8. Apartament z salonem i łazienką 33,7 m2
9. Pokój z łazienką 21,1 m2
10. Pokój z łazienką 21,4 m2
11. Hol + schody 21,4 m2
12. Korytarz 12,4 m2
13. Korytarz 12,4 m2
Na poddaszu zaplanowaliśmy cztery pokoje dwuosobowe z łazienkami oraz dwa apartamenty dwupokojowe z aneksem kuchennym.

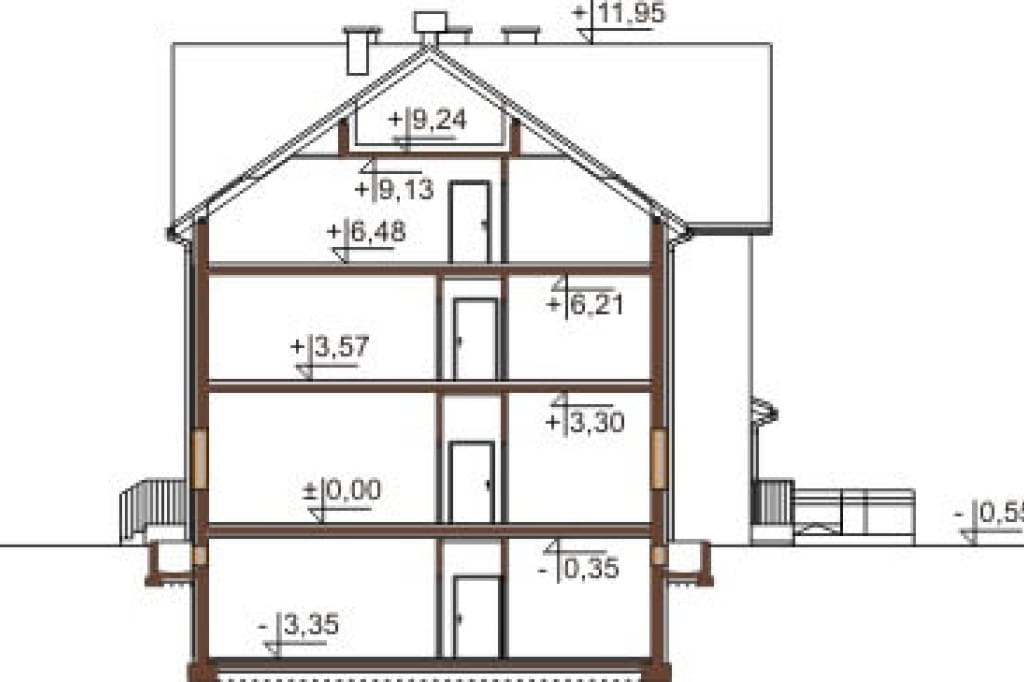

Przekrój
LK-28 to projekt gastronomiczno-noclegowy z bardzo rozbudowanym programem, oraz tradycyjną architekturą.

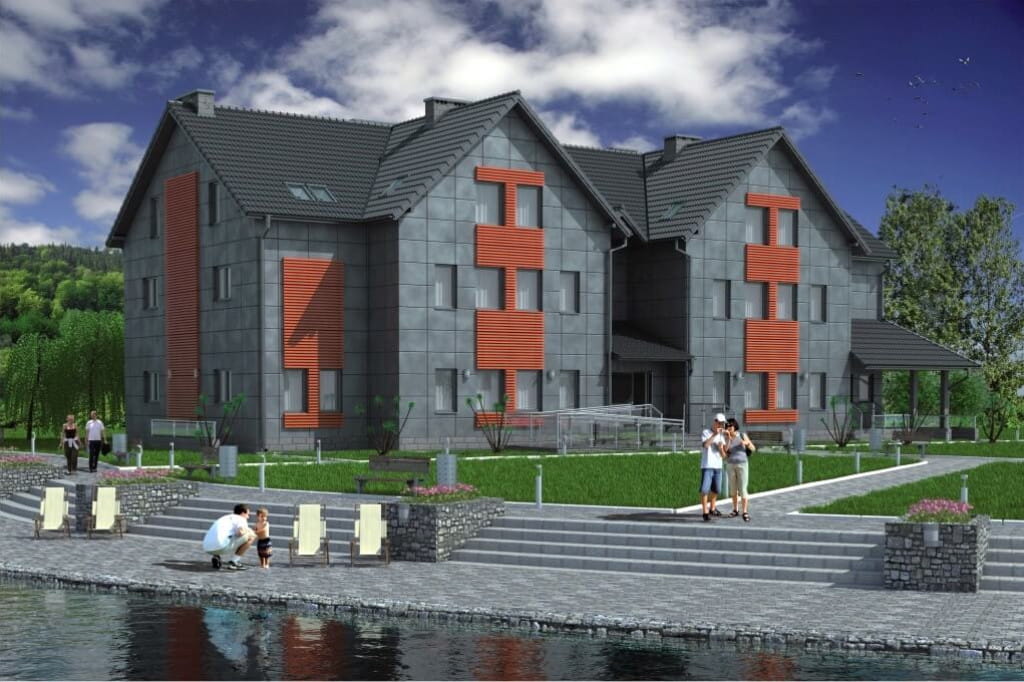

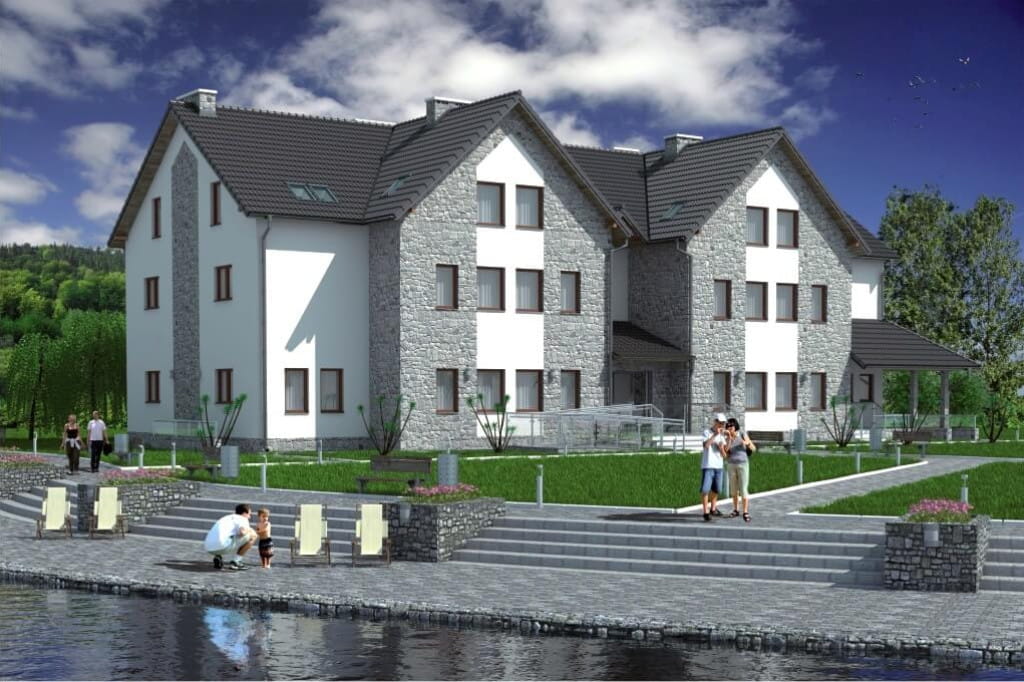

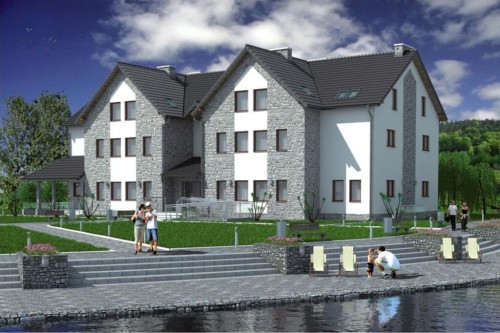

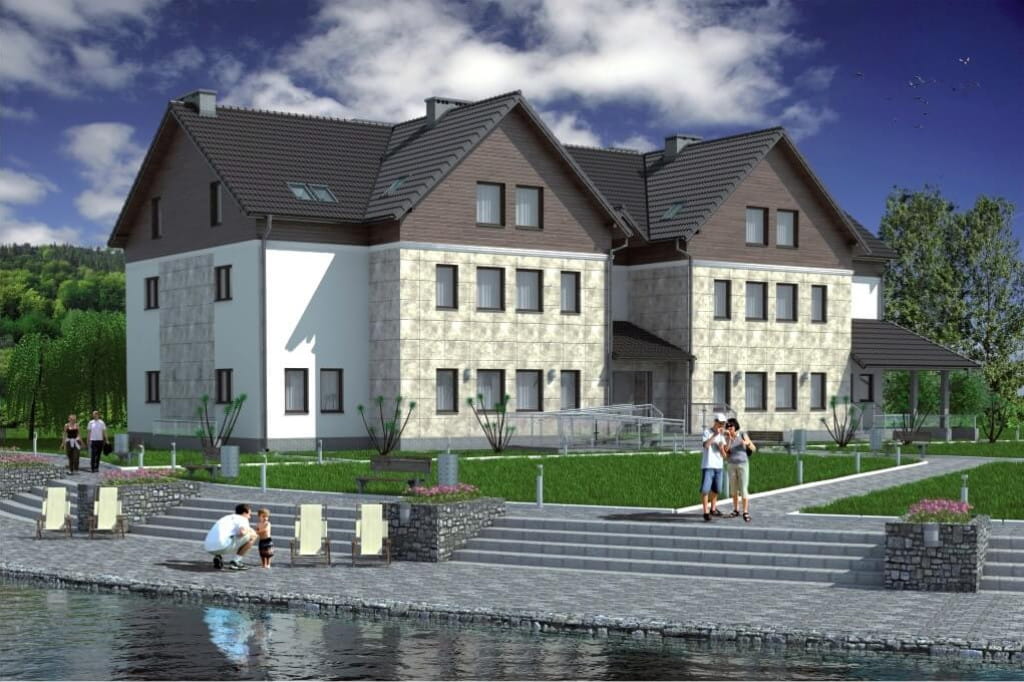

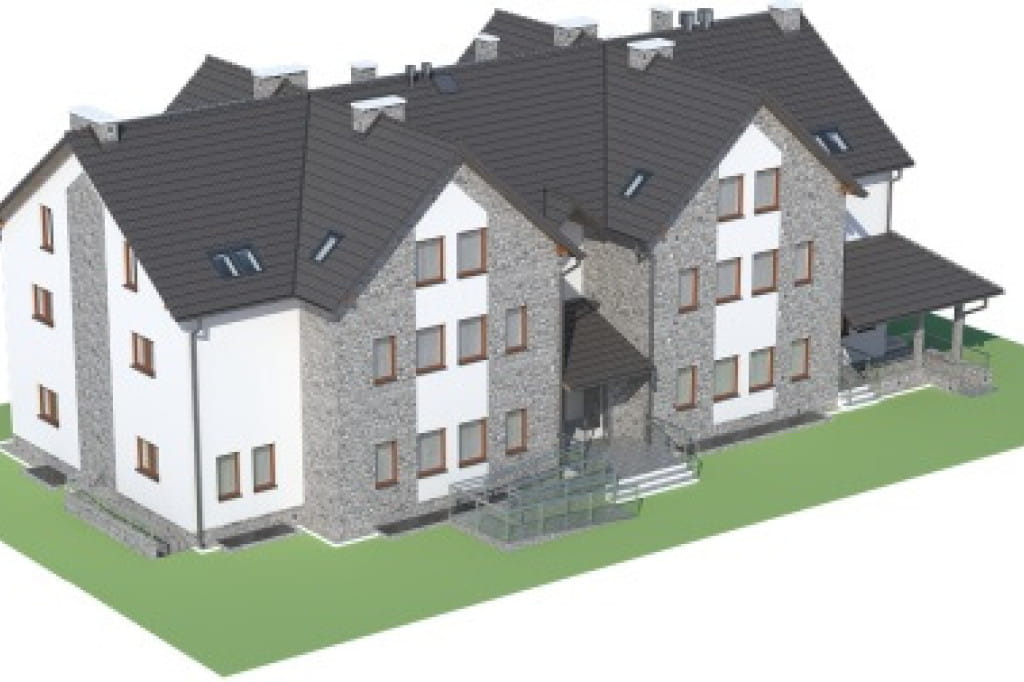

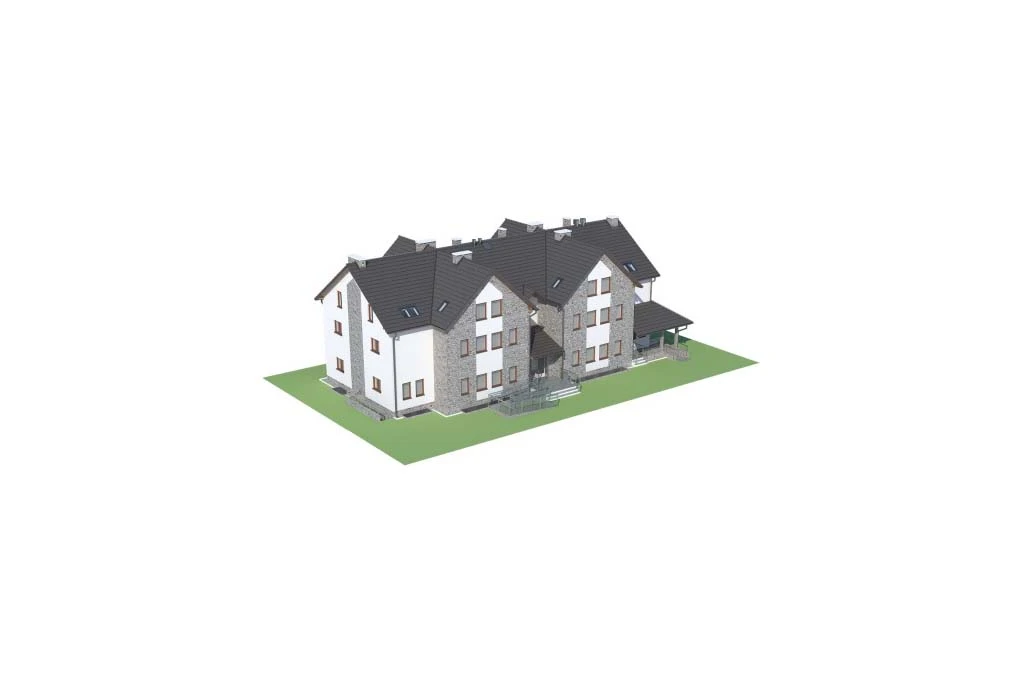

Model
Bryła budynku nie jest skomplikowana, dzięki czemu koszty budowy nie będą wysokie. W elewacji frontowej są dwa wysunięcia, które urozmaicają odbiór wizualny obiektu. Tworzą one wcięcie, gdzie zaprojektowaliśmy główne wejście do budynku, osłonięte dodatkowo daszkiem. Dwuspadowy dach wykorzystaliśmy do zainstalowania na nim paneli solarnych, które posłużą do wspomagania podgrzewania ciepłej wody użytkowej. Aby zrealizować LK-28 potrzebna będzie działka o szerokości minimum 25.2m.

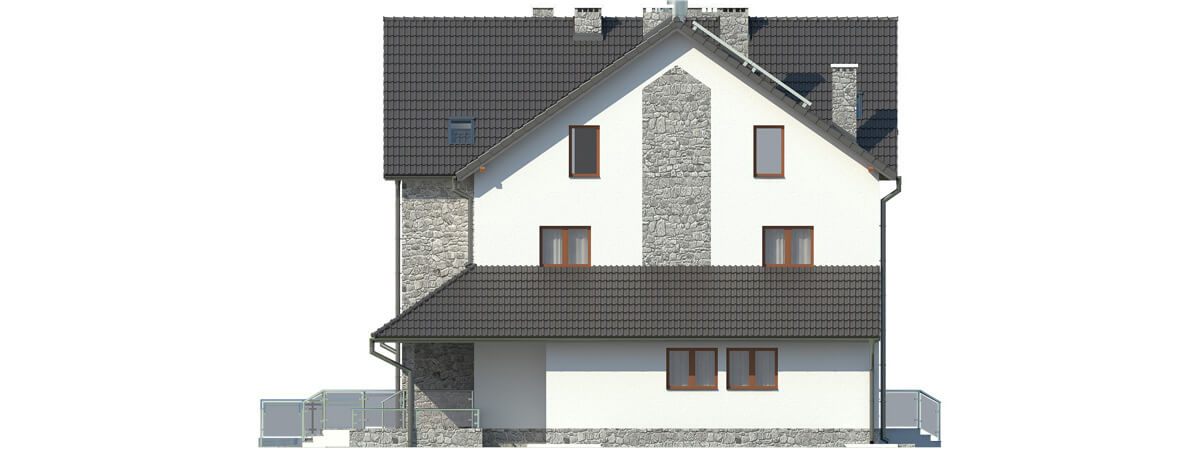

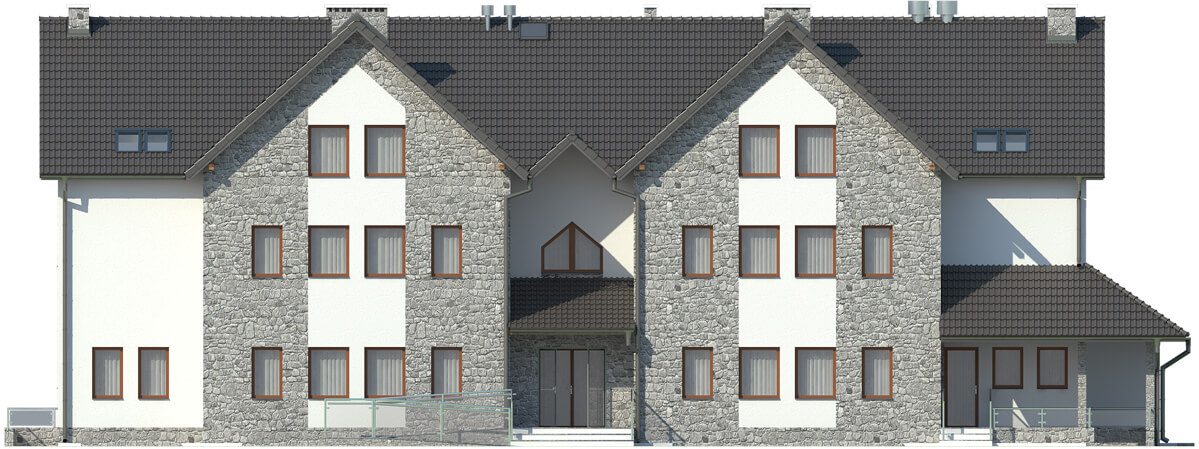

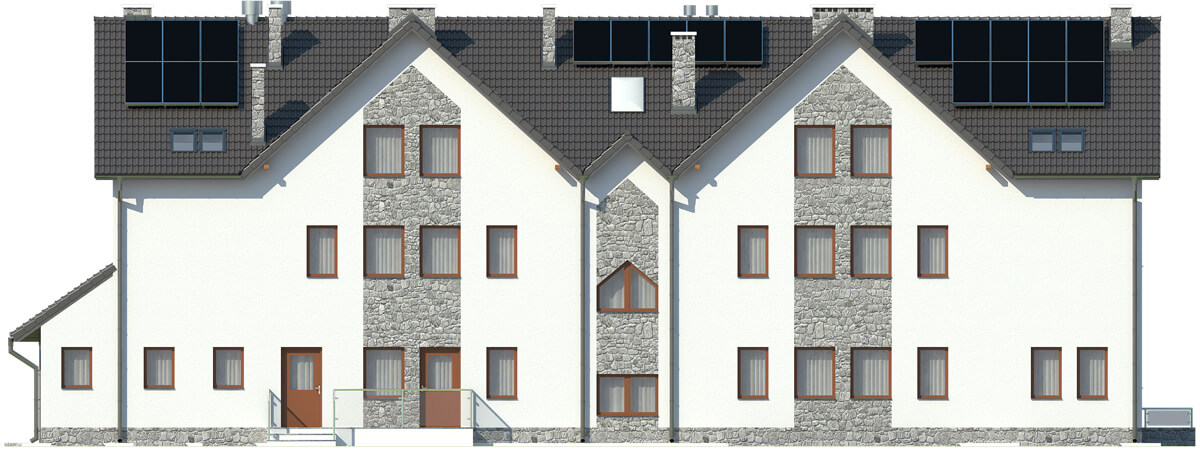

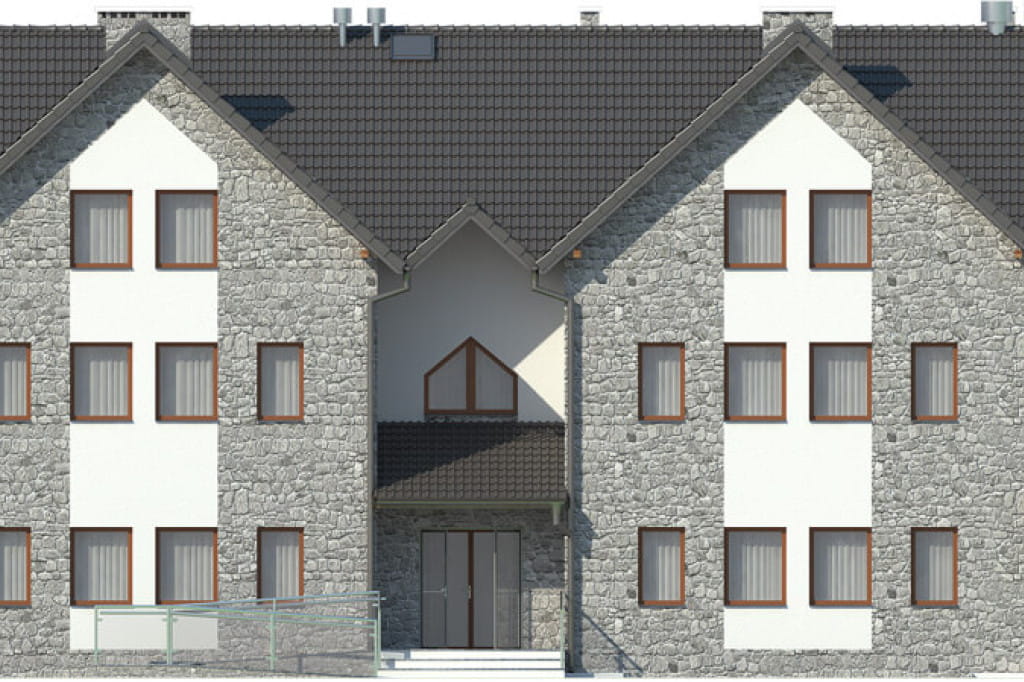

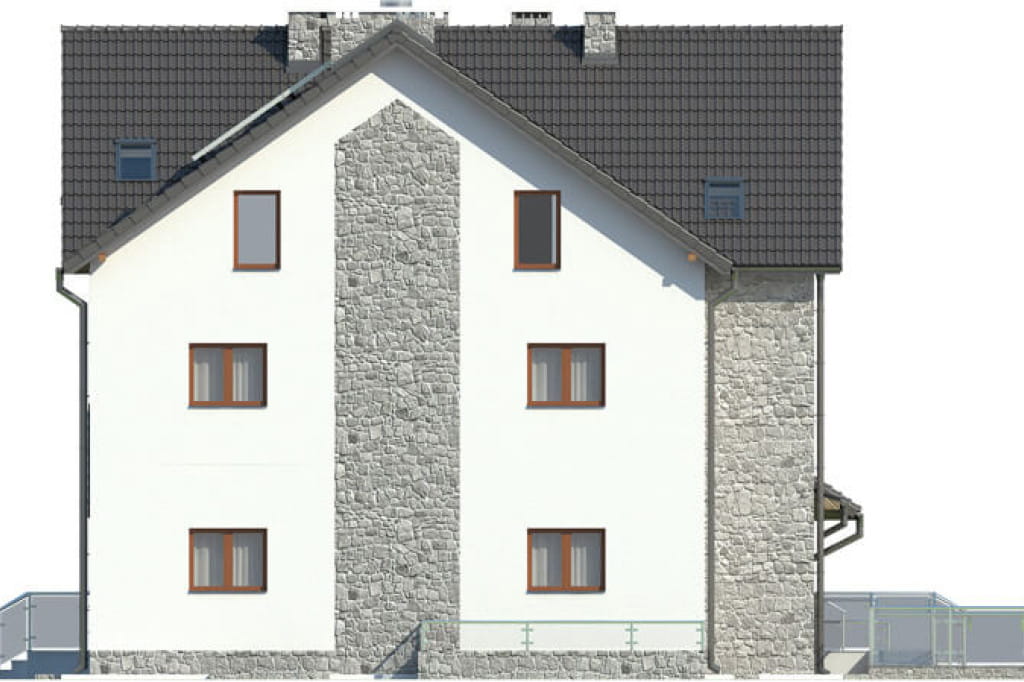

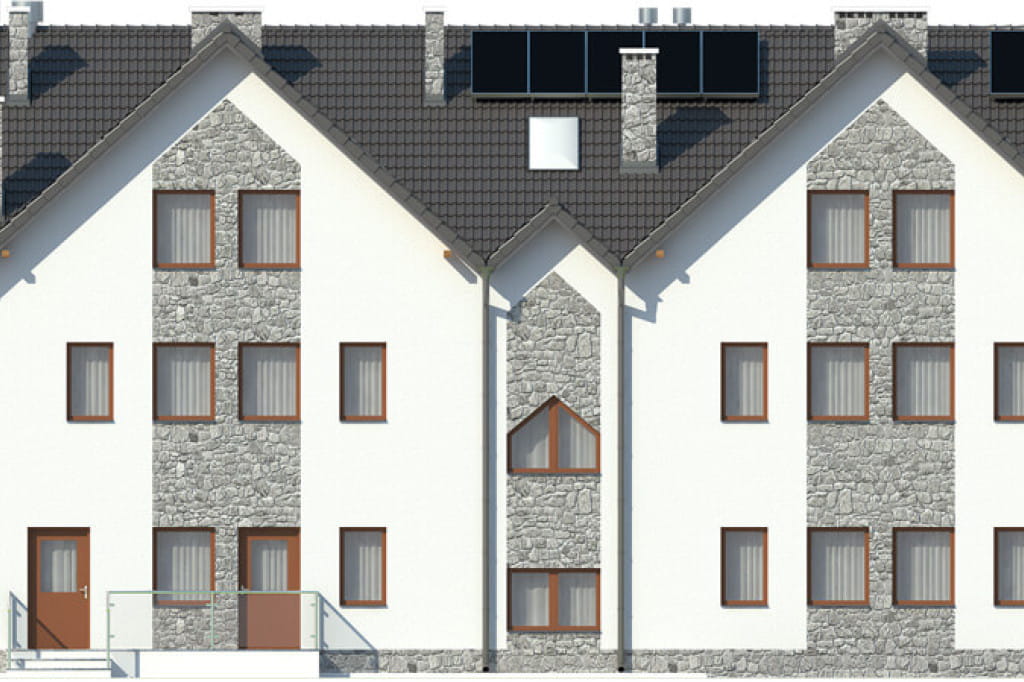

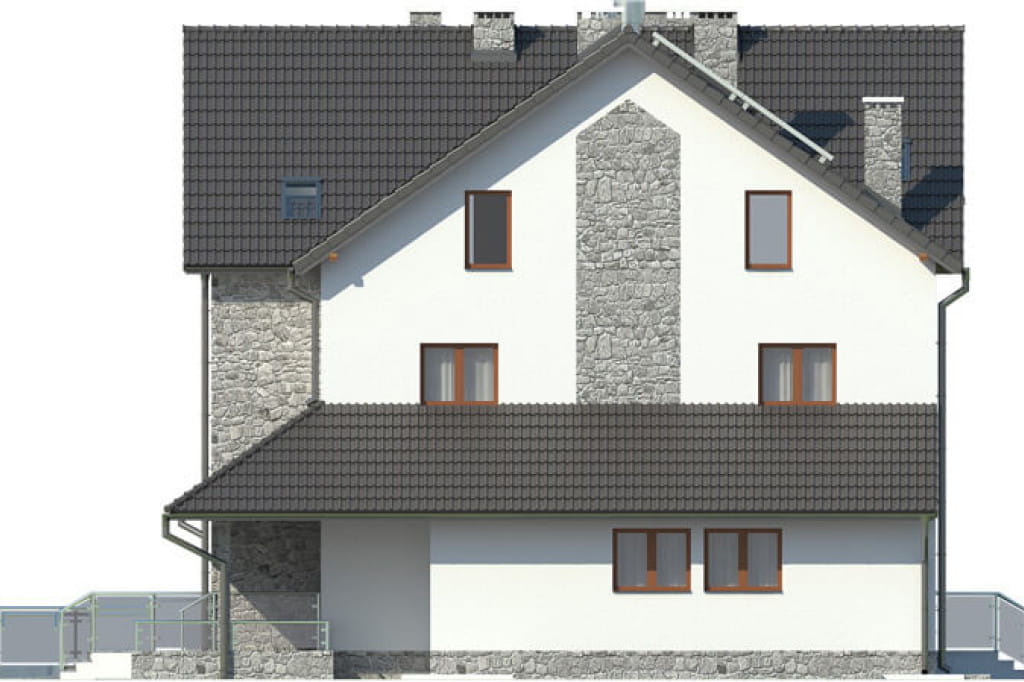

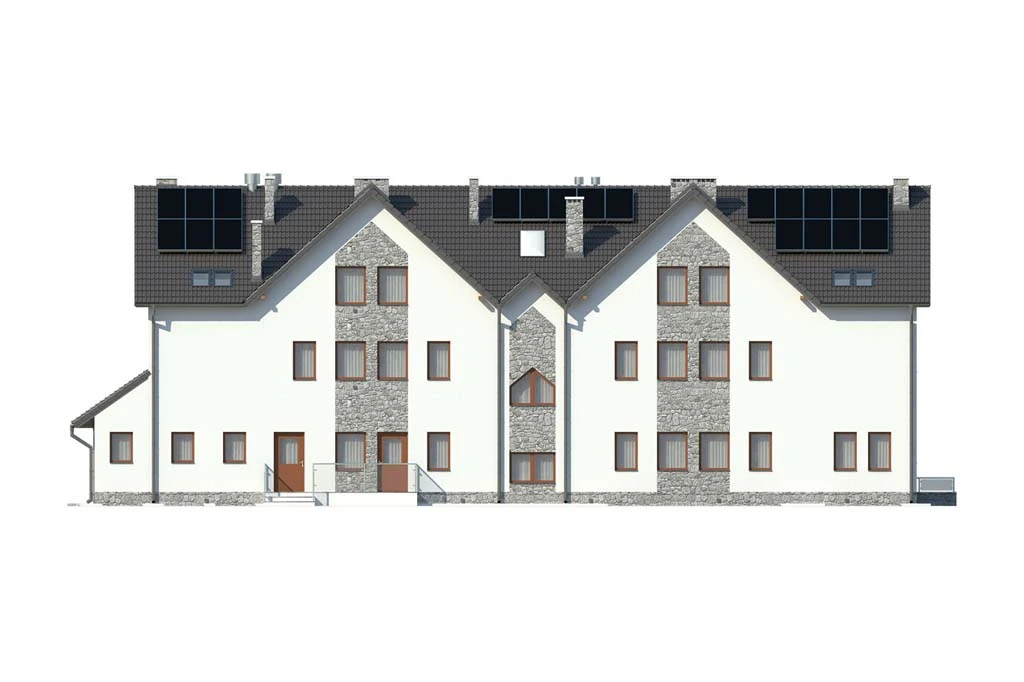

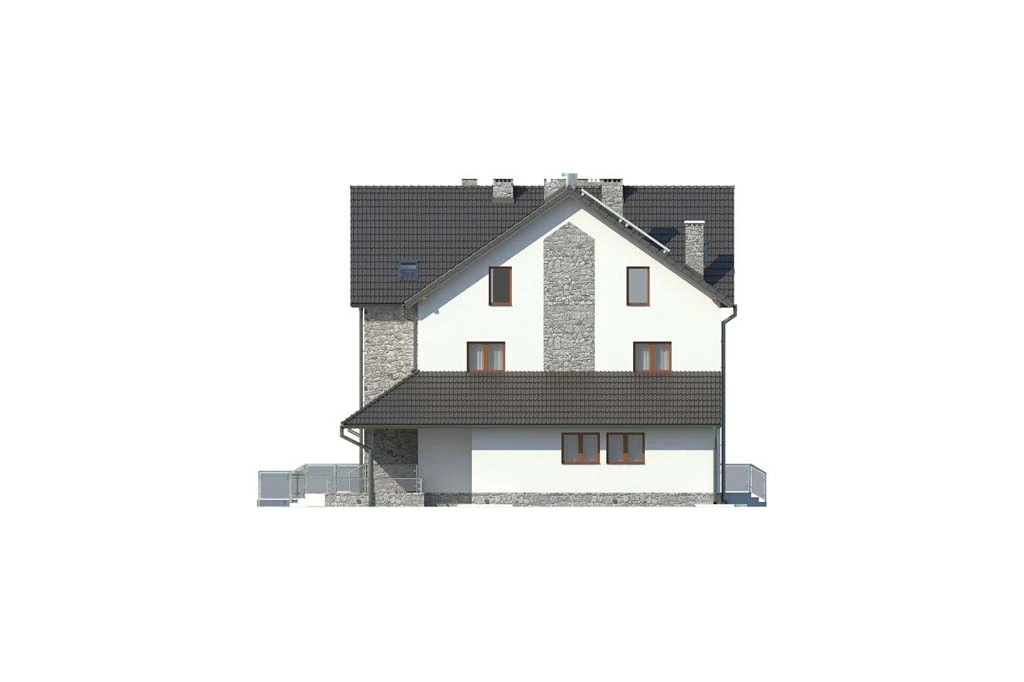

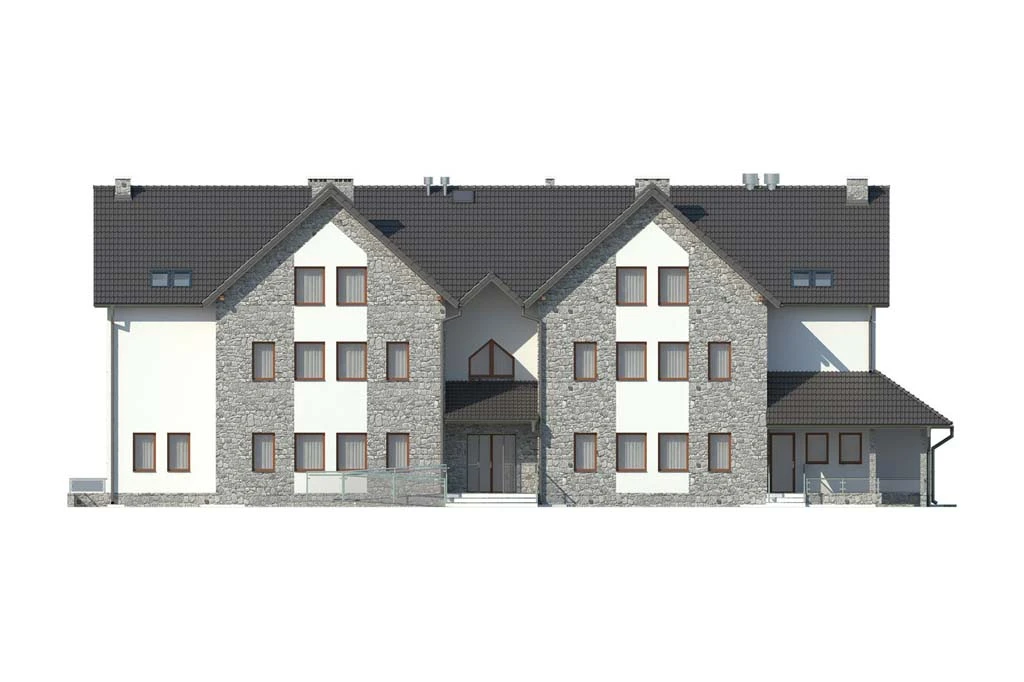

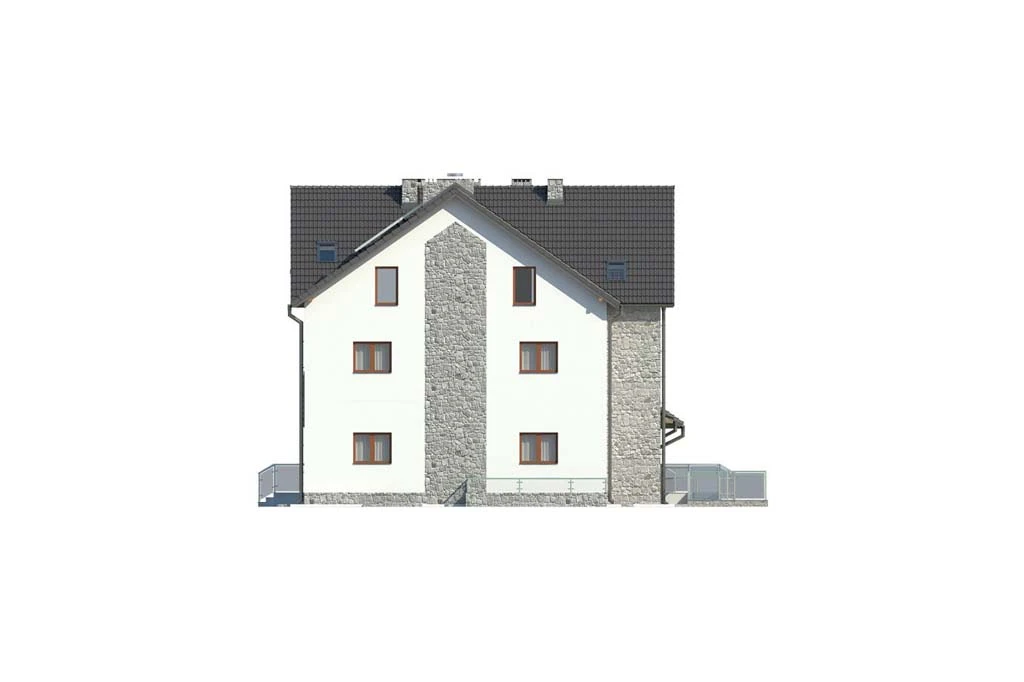

Elewacje
Informacje podstawowe
Technologia: YTONG
Materiały ścian zewnętrznych: pustak YTONG 24 cm, styropian 15 cm, tynk zewnętrzny
Stropy: żelbetowe
Kąt nachylenia dachu: 35°
Ogrzewanie: kotłownia na pellet, podgrzewanie c.w.u wspomagane przez instalację solarną
Program: sala bankietowa dla 80 osób, sala restauracyjna dla 40 osób, kuchnia, zaplecze kuchenne, zaplecze sanitarne, zaplecze socjalne, zaplecze magazynowe, 24 pokoje noclegowe z łazienkami, 2 apartamenty z łazienką, pokojem gościnnym oraz aneksem kuchennym, zaplecze biurowe, kotłownia olejowa.
Koszty budowy sprawdź >>
Architekt: Ewa Ferfecka-Homola, Jaromir Mruk, Dawid Skowron
Projekt ten został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
Zawartość projektu sprawdź szczegóły >>
Łączna zawartość obu projektów architektoniczno - budowlanego oraz projektu technicznego, które można zamówić razem lub osobno:
- projekt architektoniczny
- projekt konstrukcyjny
- projekt budowlany wewnętrznych instalacji sanitarnych (c.o, wod-kan, gaz, wentylacja mechaniczna kuchni, wentylacja wywiewna sali bankietowej, klimatyzacja sali bankietowej oraz sali restauracyjnej, hydranty p.poż., projekt kotłowni, instalacja solarna)
- projekt budowlany wewnętrznej instalacji elektrycznej oraz instalacji odgromowej (w tym m.in: p.poż. wyłączniki prądu, oświetlenie awaryjne, zestawienie mocy)
- zgoda na zmiany w projekcie
Parametry projektu
Ogólne kategorie, do których należy ten projekt
- Powierzchnia użytkowa (m²) 1000 - 2000
- Powierzchnia zabudowy (m²) 300 - 500
- Kąt nachylenia dachu (°) 30 - 35
- Szerokość działki/krótszy bok (m) 20 - 25
- Długość działki/dłuższy bok (m) 40 - 50
- Wysokość budynku (m) 12 - 15
Podstawowe parametry projektu
- Powierzchnia użytkowa (m²) 1310.6
- Powierzchnia zabudowy (m²) 445.80
- Szerokość budynku/krótszy bok (m) 13.9
- Długość budynku/dłuższy bok (m) 32.1
- Wysokość budynku (m) 12.5
- Szerokość działki/krótszy bok (m) 23.50
- Długość działki/dłuższy bok (m) 40.10
- Kąt nachylenia dachu (°) 35
- Rodzaj dachu dwuspadowy
- Piwnica podpiwniczony
- Garaż bez garażu
- Poddasze poddasze użytkowe
- Liczba sypialni na parterze 4
Uzupełniające parametry projektu
- Rodzaj technologii* YTONG
- Fundamenty ława fundamentowa
- Strop w budynku* żelbetowy
- Układ dachu kalenicowy
- Pokrycie dachu* blachodachówka
- Kubatura (m³) 4690.00
- Liczba kondygnacji 4
- Rodzaj ogrzewania paliwo stałe
- Instalacja fotowoltaiczna* nie
- Wentylacja* mechaniczna
- Liczba pomieszczeń 68
- Liczba wszystkich pokoi 21-30
- Liczba łazienek (bez WC) 21 - 30
Dodatkowe parametry projektu
- Winda w budynku nie
- Przystosowany dla osób niepełnosprawnych tak
- Garaż podziemny nie
- Pomieszczenie socjalne tak
* gwiazdką są oznaczone w parametrach projektu zmiany nieistotne, które nie wymagają przeprojektowania do pozwolenia zamiennego. Do każdego projektu dołączamy bezpłatną zgodę na wprowadzanie zarówno zmian istotnych jak i nieistotnych.
Projekty domów można również przeglądać analizując zestawienia rzutów parterów kliknij tutaj >>
Darmowe dodatki do projektu
- 10 stylowych projektów ogrodzeń
- 10 projektów śmietników
- 5 projektów grilli z funkcją rusztu, kominka i wędzarni
- 6 projektów oczek wodnych
- 6 projektów altan
- 4 projekty huśtawek ogrodowych
- 4 projekty bud dla psów
- 4 projekty szamb o poj. 21,6 m3 / 14,6 m3 / 10 m3 i 6,4 m3
- 2 projekty przydomowej oczyszczalni ścieków. Jeden dla rodziny do 4 osób, drugi dla rodziny do 6 osób
- projekt przydomowej elektrowni wiatrowej
- schemat instalacji fotowoltaicznej
- projekty budek lęgowych dla kilkudziesięciu gatunków ptaków
- zgoda na wszelkie zmiany i adaptacje
