Projekt

Restauracja, Dom weselny

Kod: LK-24
Zadzwoń do nas!
PN - PT od 8 do 16: 12 414 35 06,
12 414 35 34, 12 410 49 71

lub za pomocą formularza kliknij >>

Projekt budynku gastronomicznego, który doskonale nadaje się do organizacji w nim domu weselnego. Jego wnętrze jest bowiem bardzo reprezentacyjne, oparte na konstrukcji słupowej. Przestrzeń należy więc do bardzo słonecznych, przestronnych i idealnych np. do tańca. Część poddasza została zaadaptowania poprzez stworzenie antresoli, która przykrywa pomieszczenia wspomagające pracę restauracji. Dzięki temu sala konsumpcyjna jest otwarta wertykalnie, zaś zaplecze nie zaburza jej atrakcyjnego wyglądu. Budynek może również zostać wykorzystany jako restauracja, biuro, sklep w zależności od indywidualnych potrzeb właściciela. Całość założenia przykrywa dach dwuspadowy, który świetnie sprawdzi się w terenach poza miastem.

zobacz realizacje naszych projektów

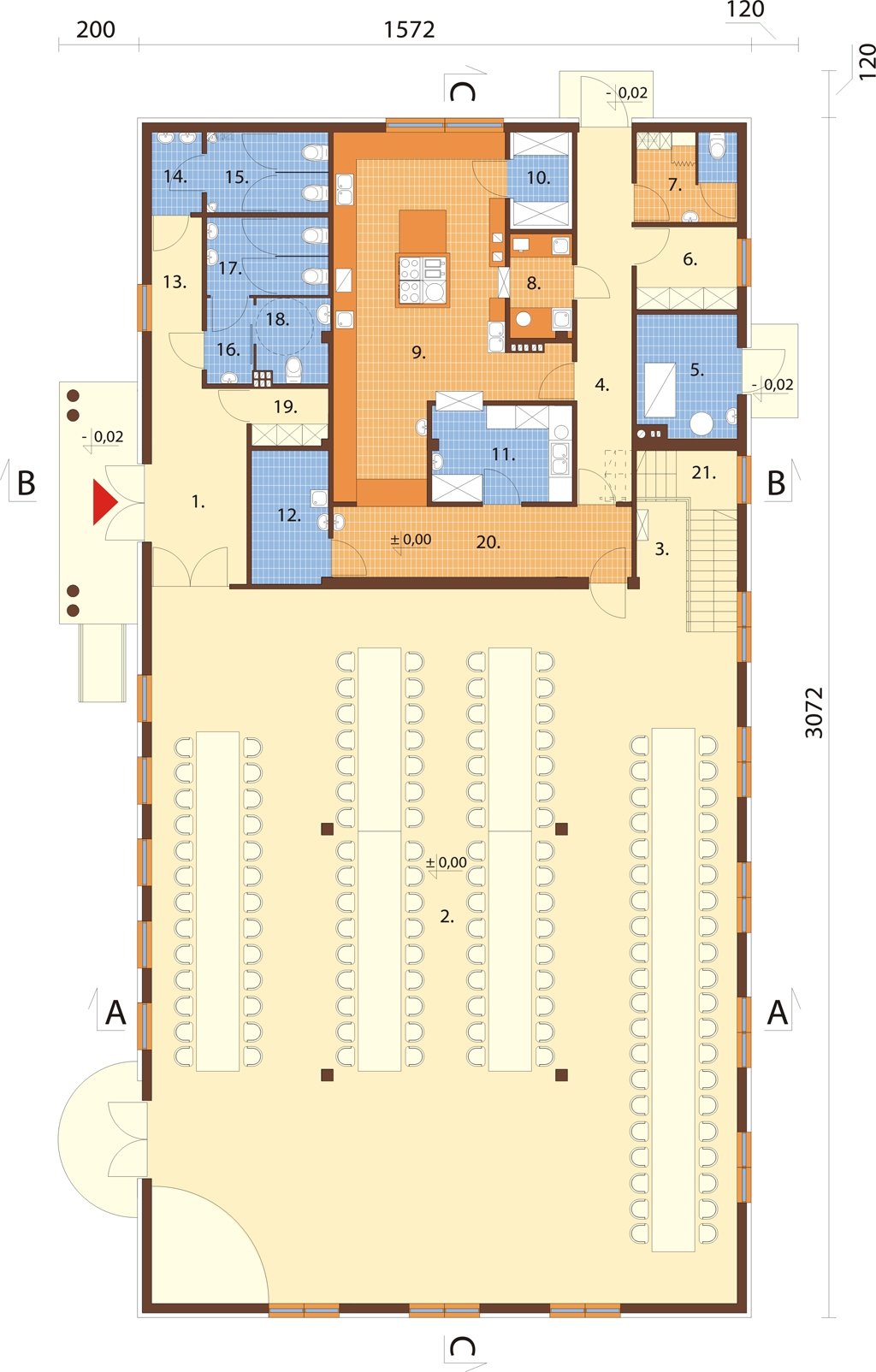

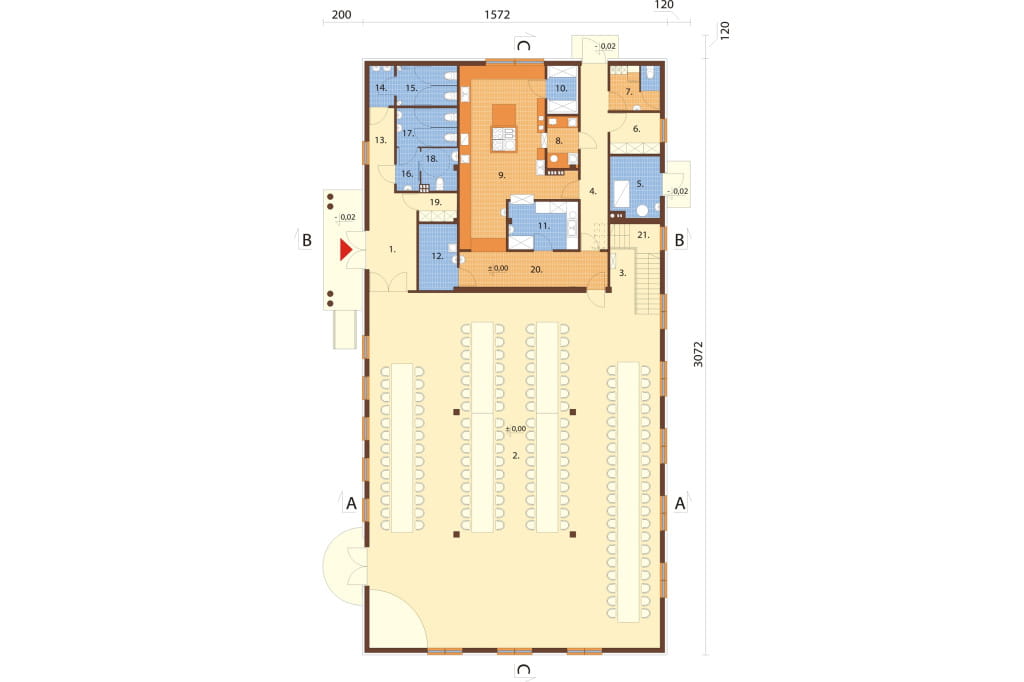

Rzut parteru



Projekt LK-24 - rzut

Parter: 433,09 / 436,97 m2
1. Hall 12,0  m2
2. Sala bankietowa 272,06 m2
3. Schowek 4,43 / 8,31 m2
4. Korytarz 12,96 m2
5. Kotłownia 7,77 m2
6. Magazyn 5,32 m2
7. Pomieszczenie socjalne 5,81 m2
8. Obróbka jaj i warzyw 4,15 m2
9. Kuchnia 38,64 m2
10. Chłodnia 3,34 m2
11. Zmywalnia 8,70 m2
12. Pomieszczenie gospodarcze 6,59 m2
13. Korytarz 5,52 m2
14. Przedsionek 2,55 m2
15. WC męski 6,27 m2
16. Przedsionek 2,55 m2
17. WC damski 6,08 m2
18. WC dam. i dla os. niepełnospr. 3,82 m2
19. Magazyn 2,79 m2
20. Rozdzielnia kelnerska 13,56 m2
21. Schody 8,18 m2

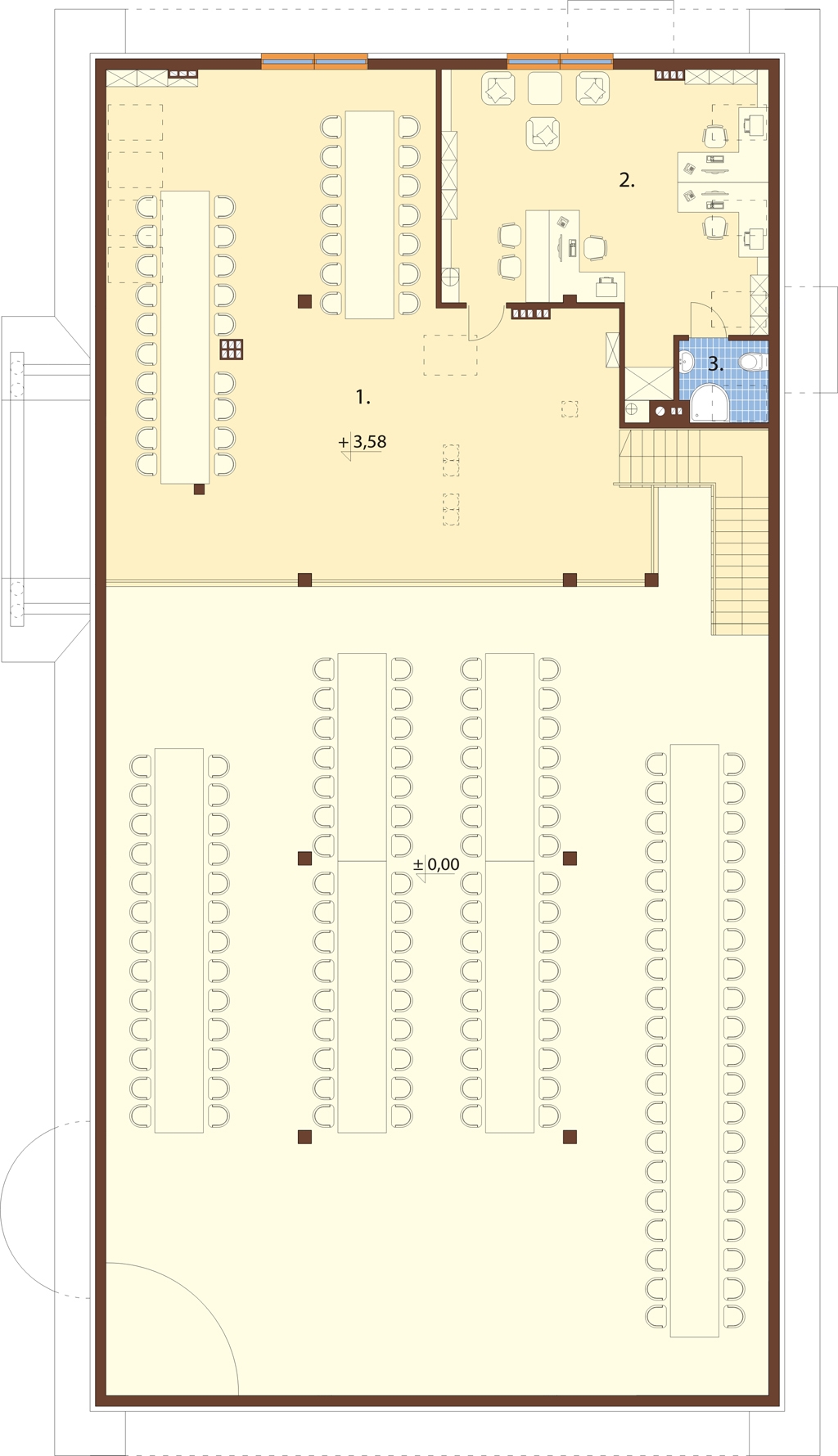

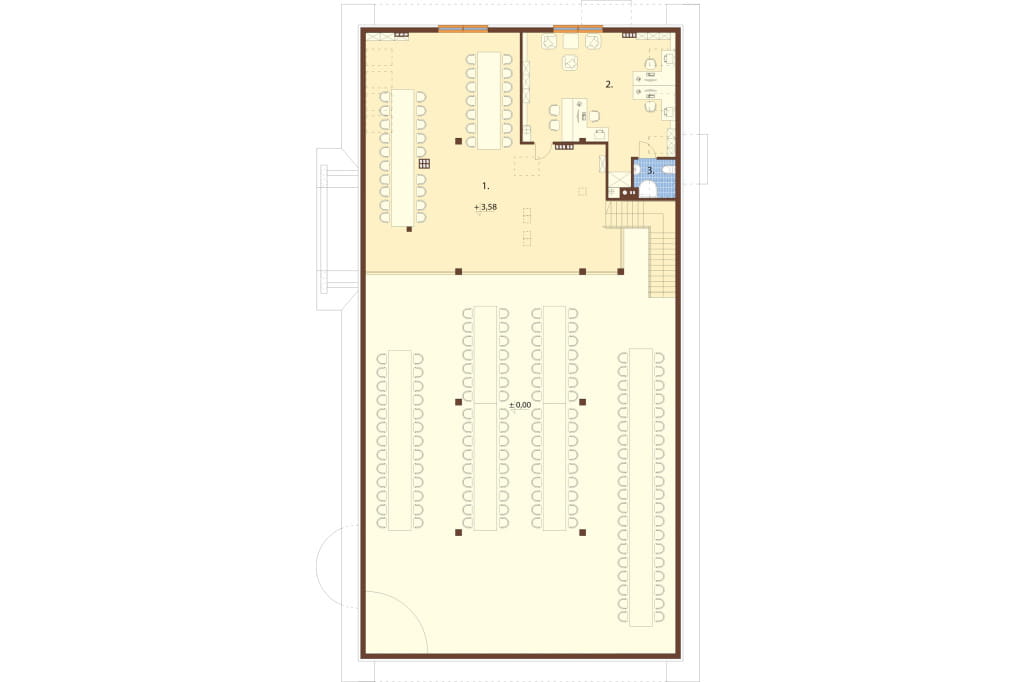

Rzut poddasza



Projekt LK-24 - rzut

Antresola: 145,52 / 157,75 m2
1. Antresola 104,74 / 112,00 m2
2. Biuro 38,41 / 42,21 m2
3. Łazienka 2,37 / 3,54 m2

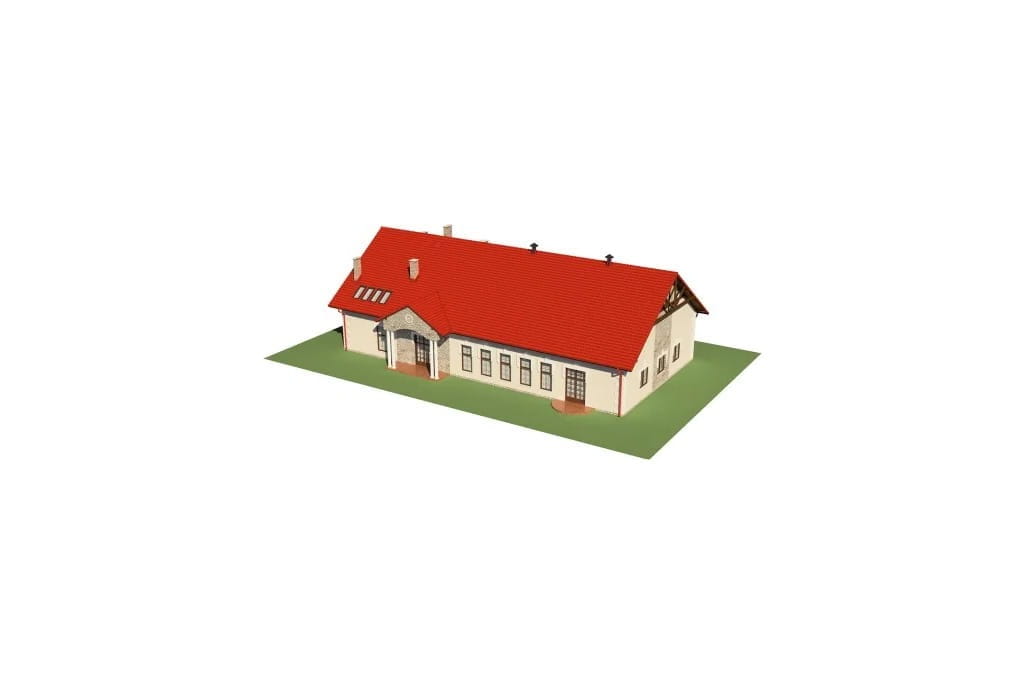

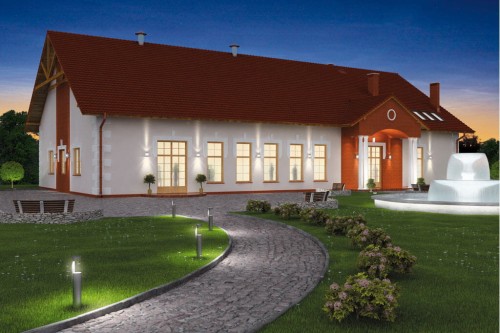

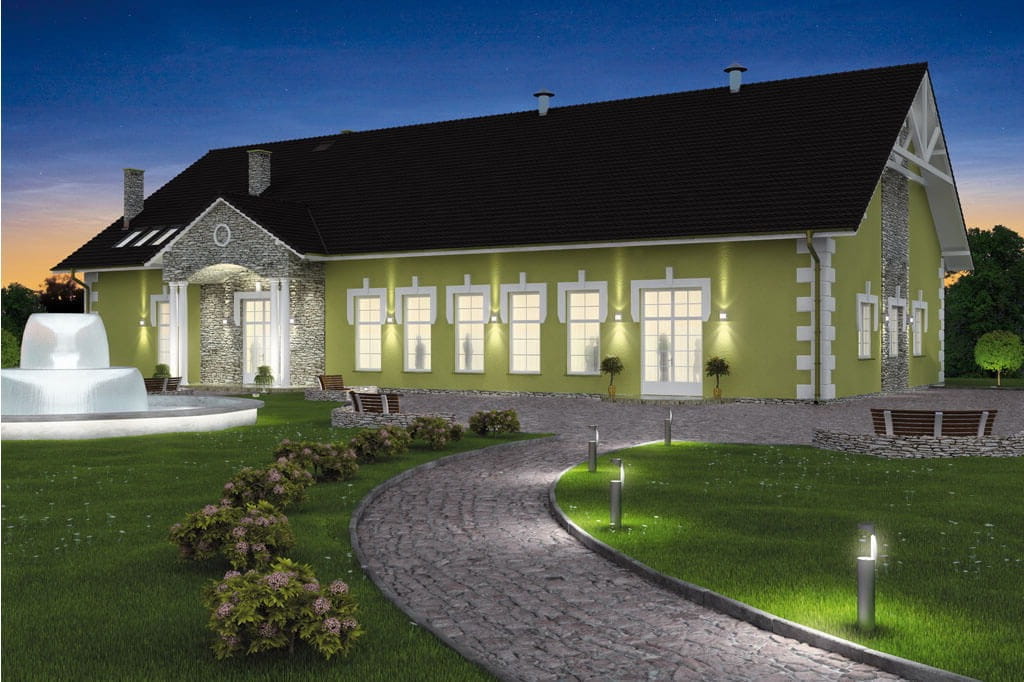

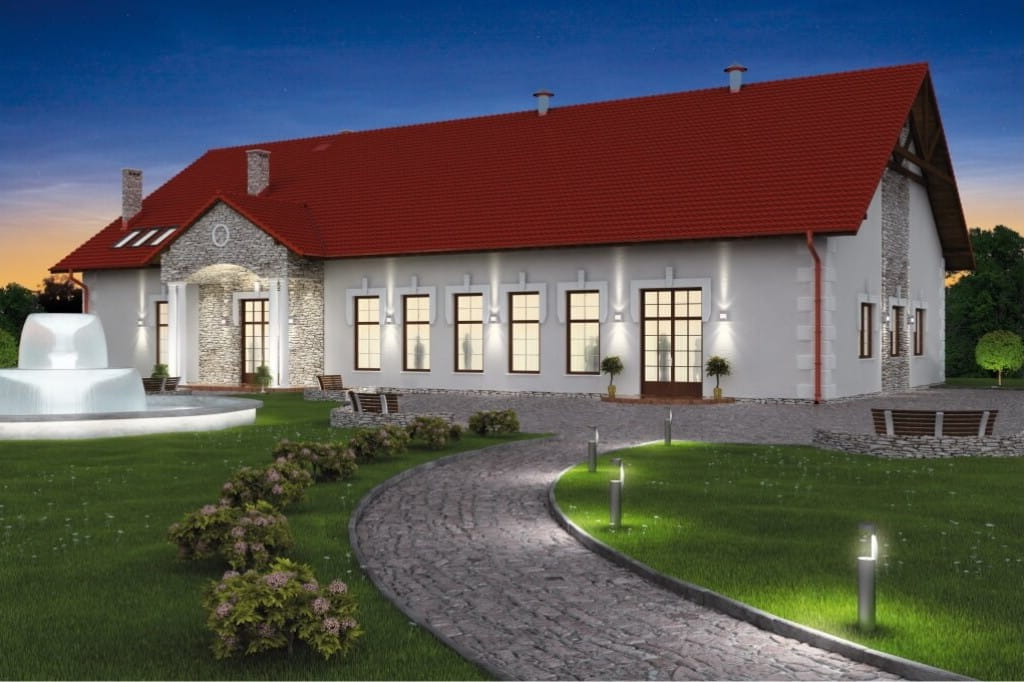

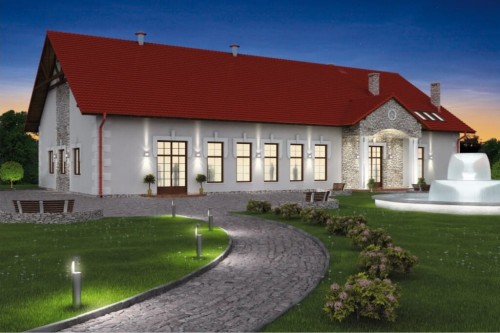

Model



Projekt LK-24 - model

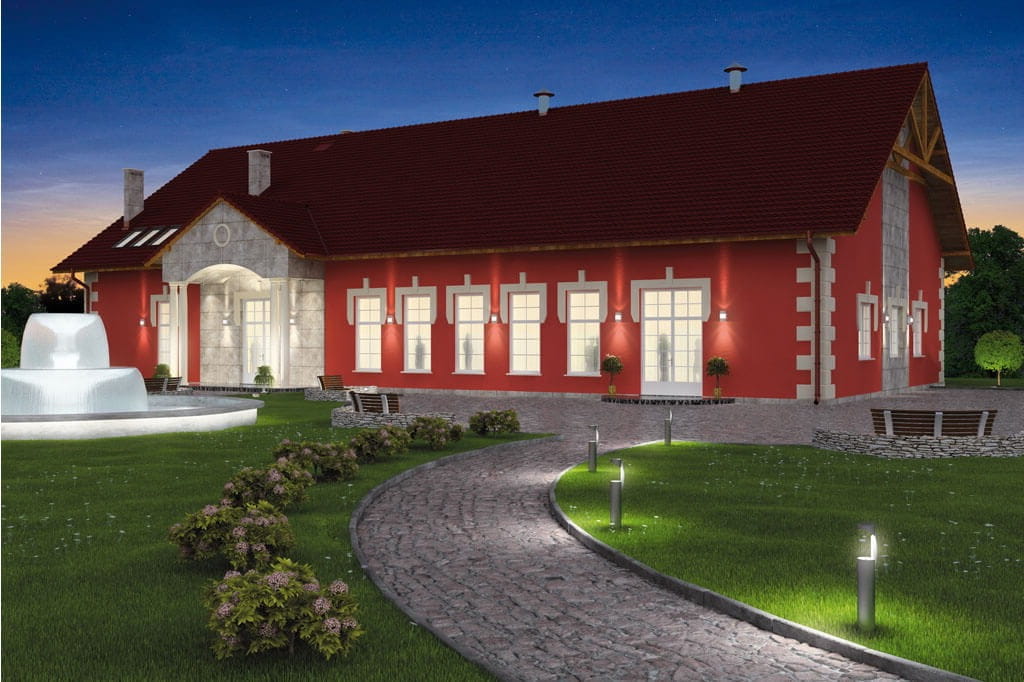

Budynek w strefie zewnętrznej nie wybija się zanadto z otoczenia, jednak jego wnętrze jest bardzo atrakcyjne pod względem przestronności i funkcjonalności. Prostota formy została wzbogacona o słupy konstrukcyjne, które dodają założeniu lekkości i subtelności. Odpowiednie oświetlenie może doskonale podkreślić charakter obiektu i skierować na niego uwagę - również w nocy. Doda to niewątpliwie uroku i wyróżni go na tle innych.

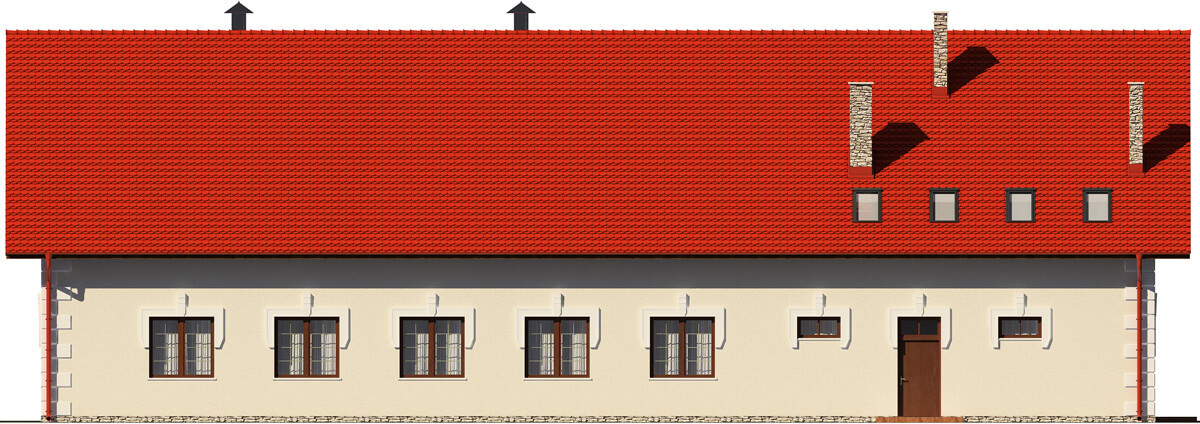

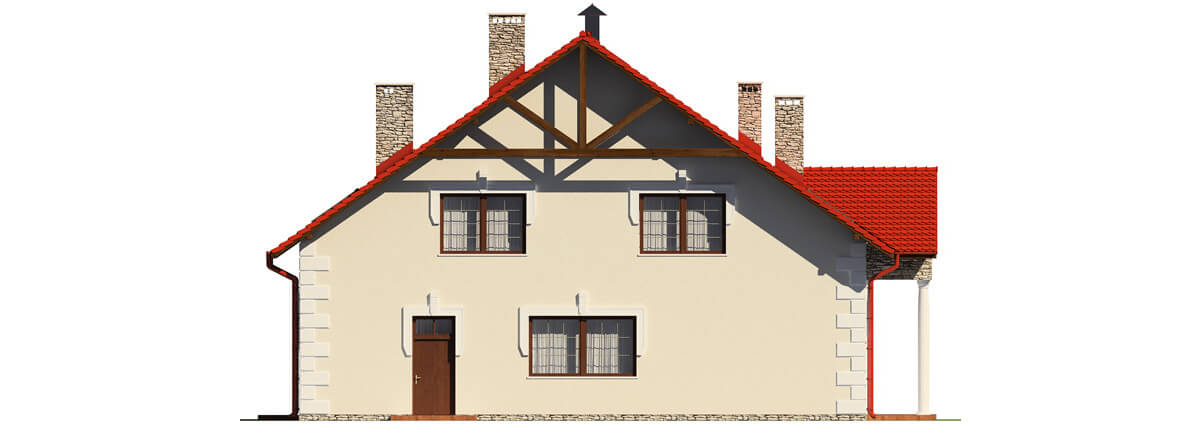

Elewacje



Projekt LK-24 - elewacja

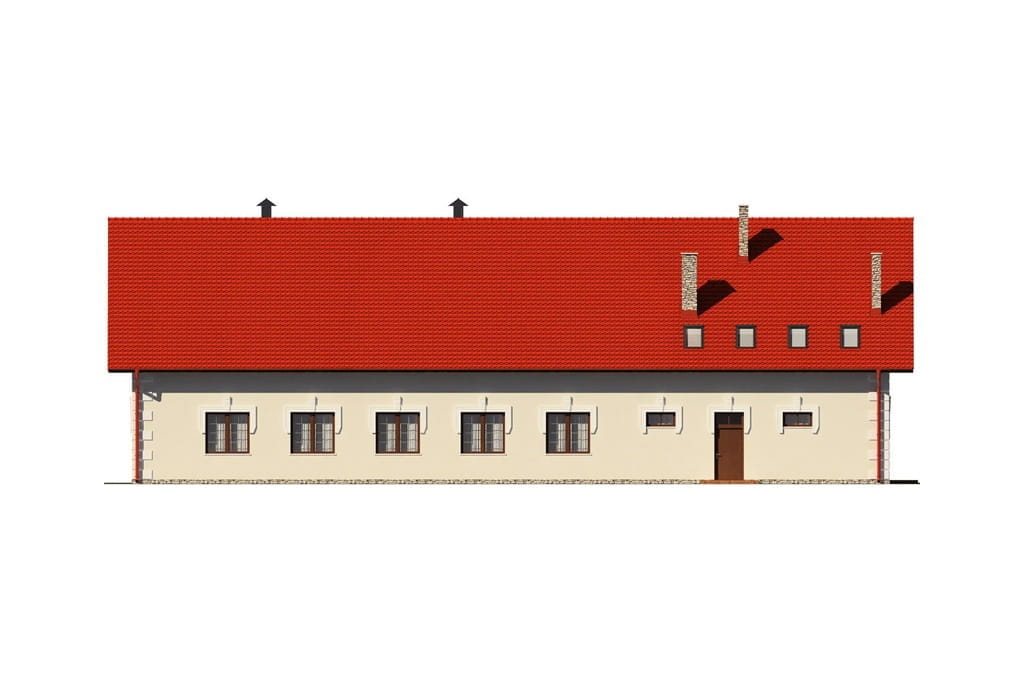

elewacja ogrodowa
Projekt LK-24 - elewacja

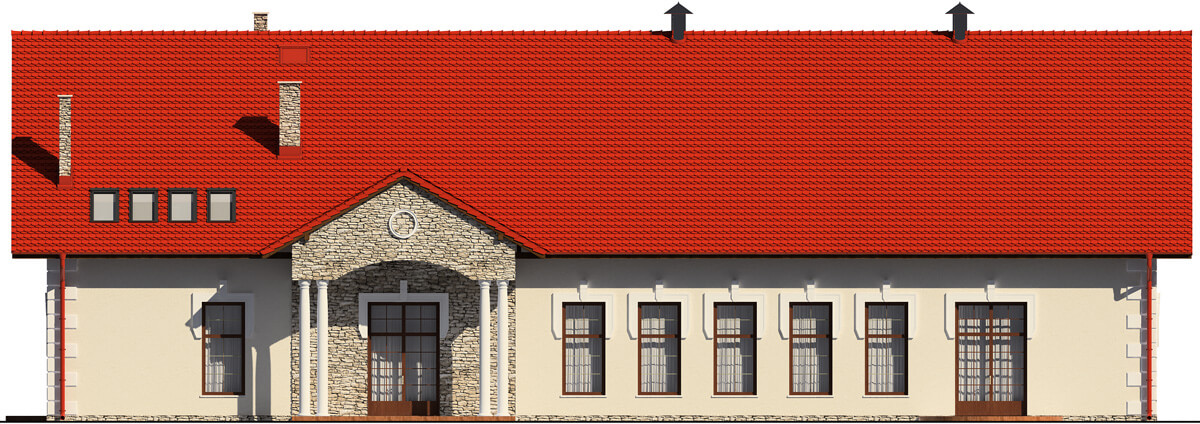

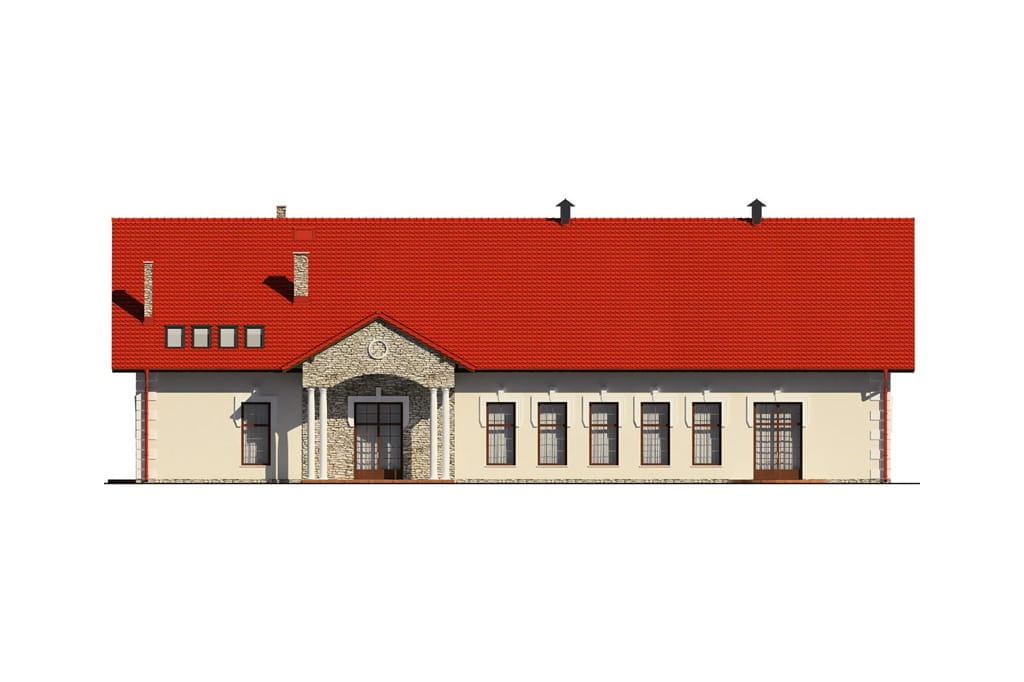

elewacja frontowa
Projekt LK-24 - elewacja

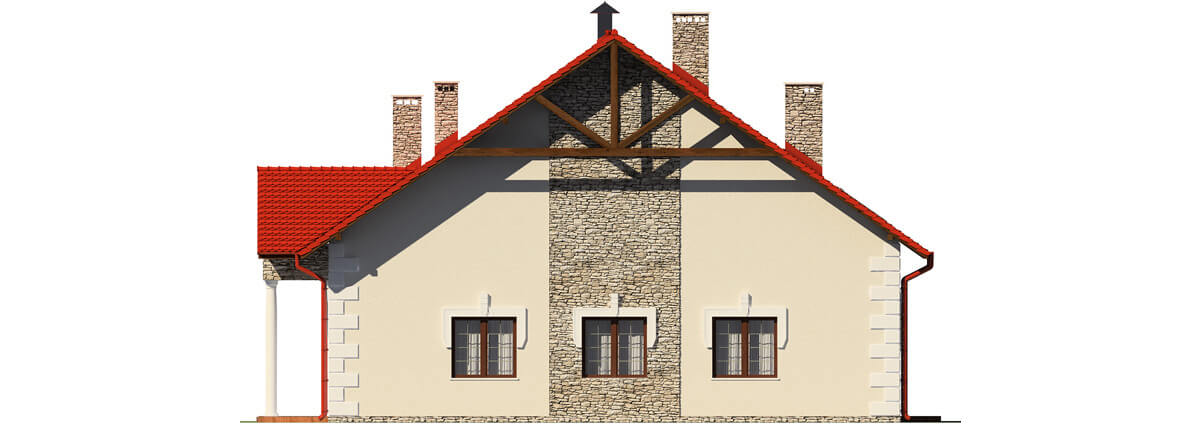

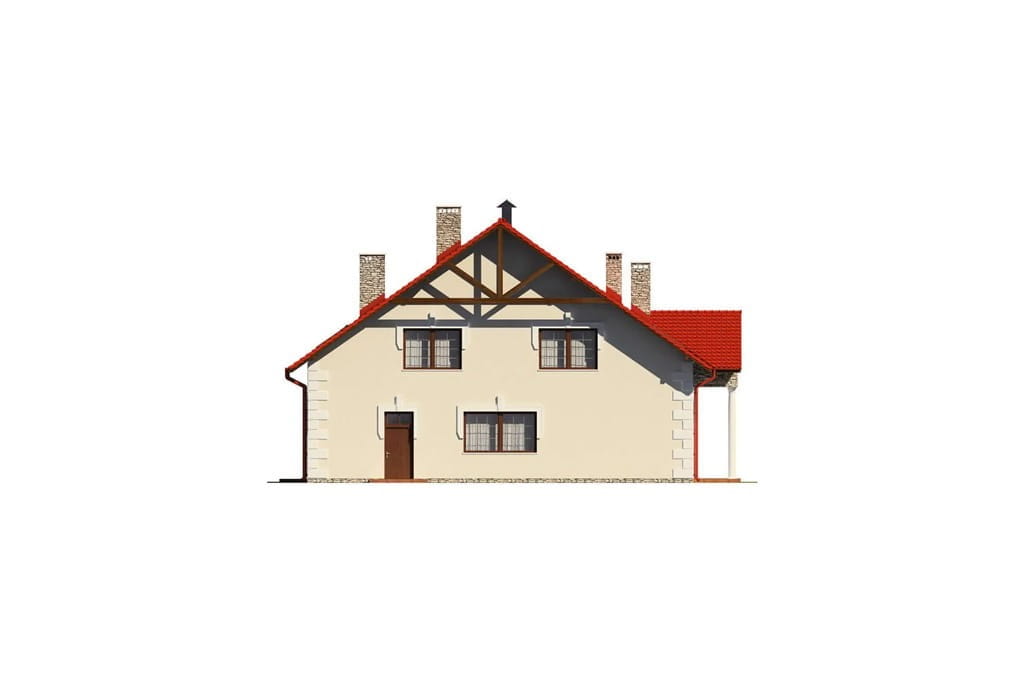

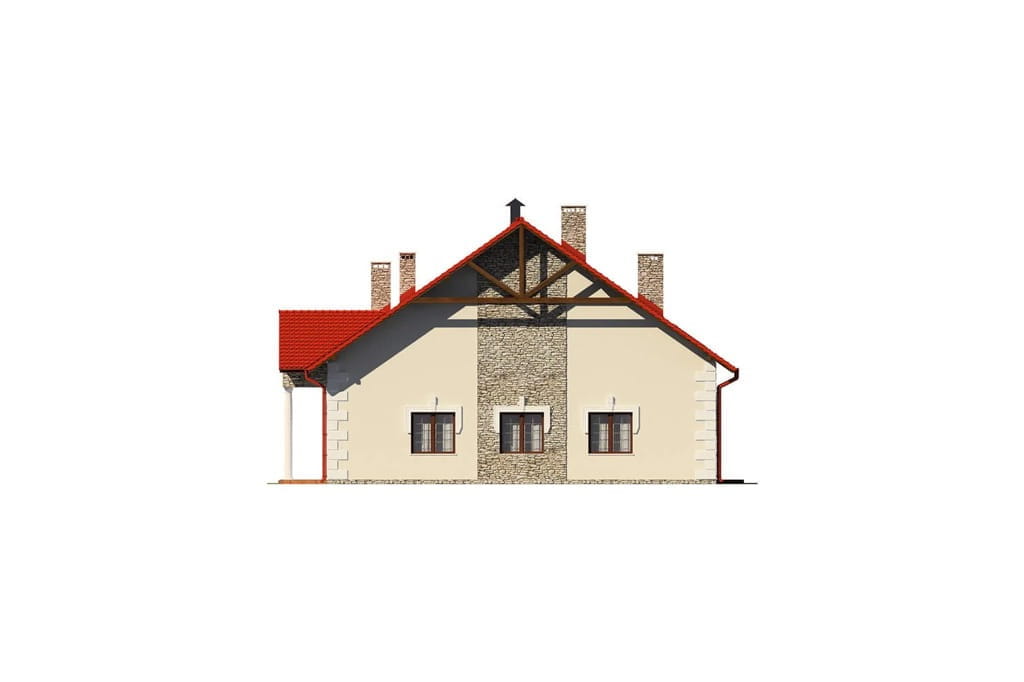

elewacja boczna
Projekt LK-24 - elewacja
elewacja boczna

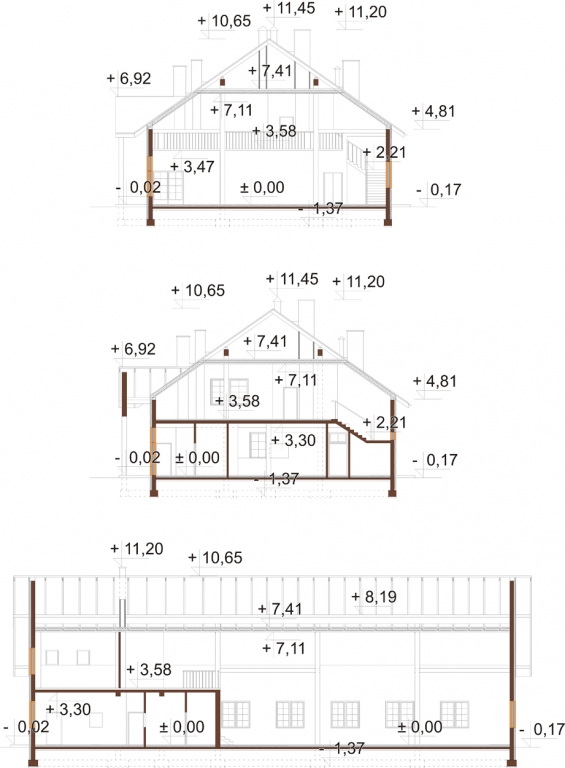

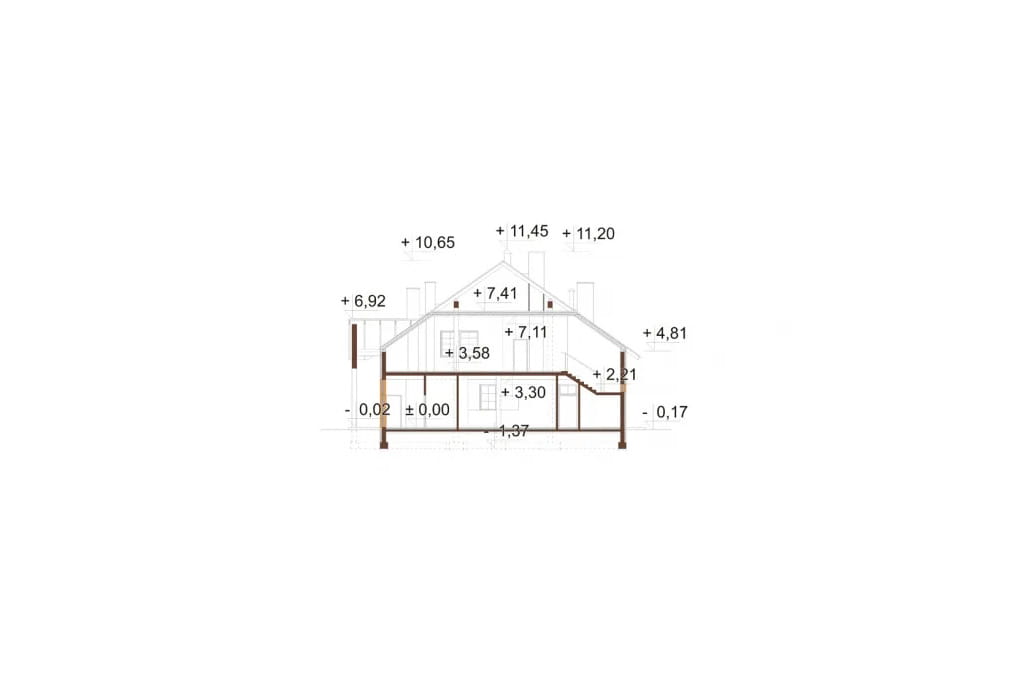

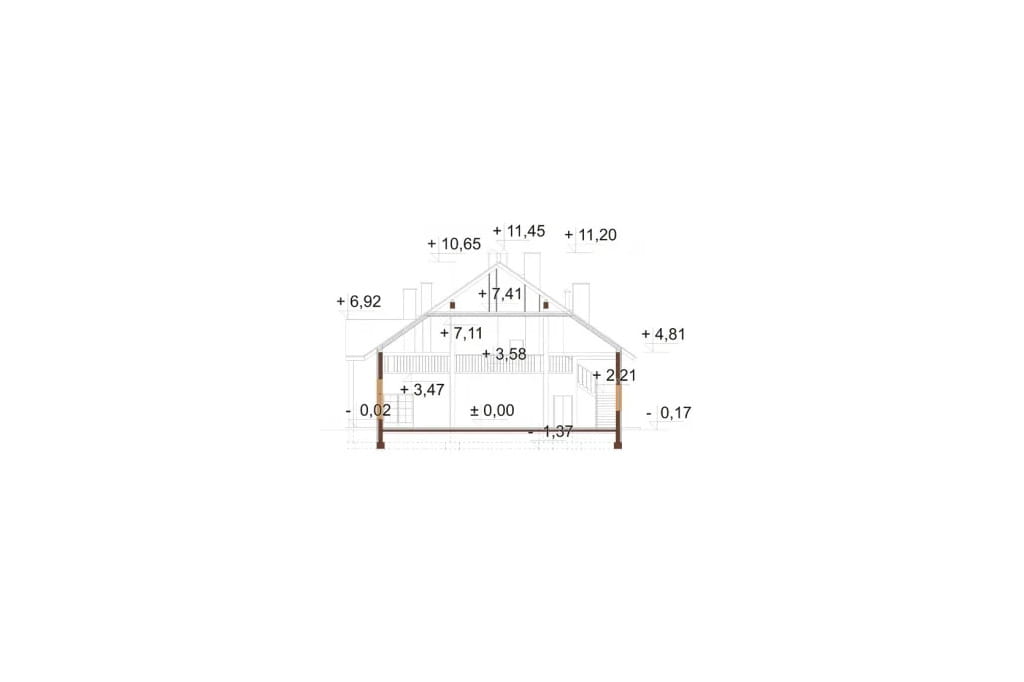

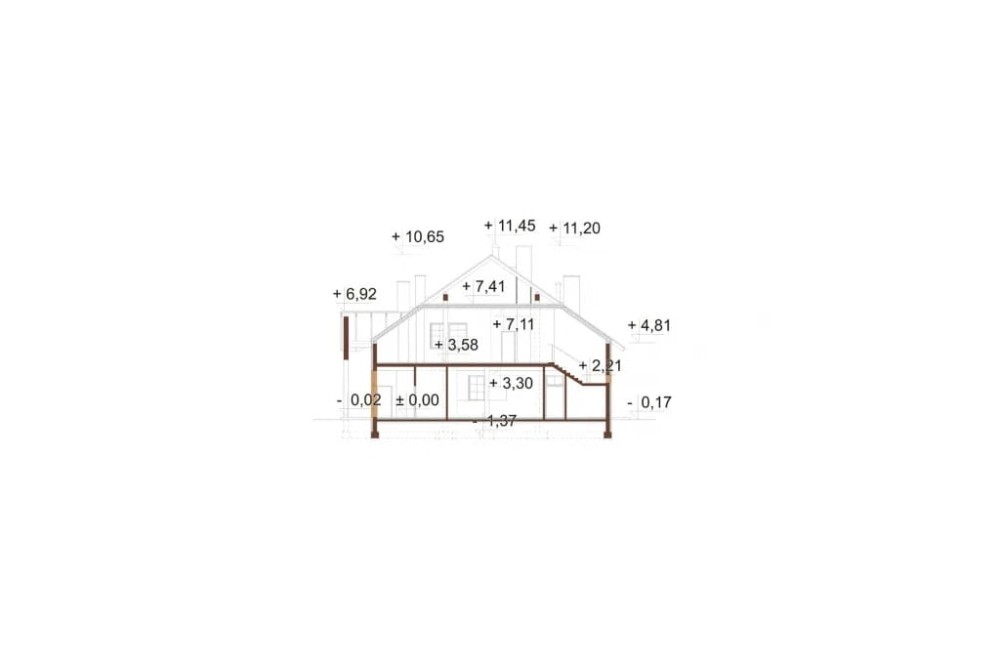

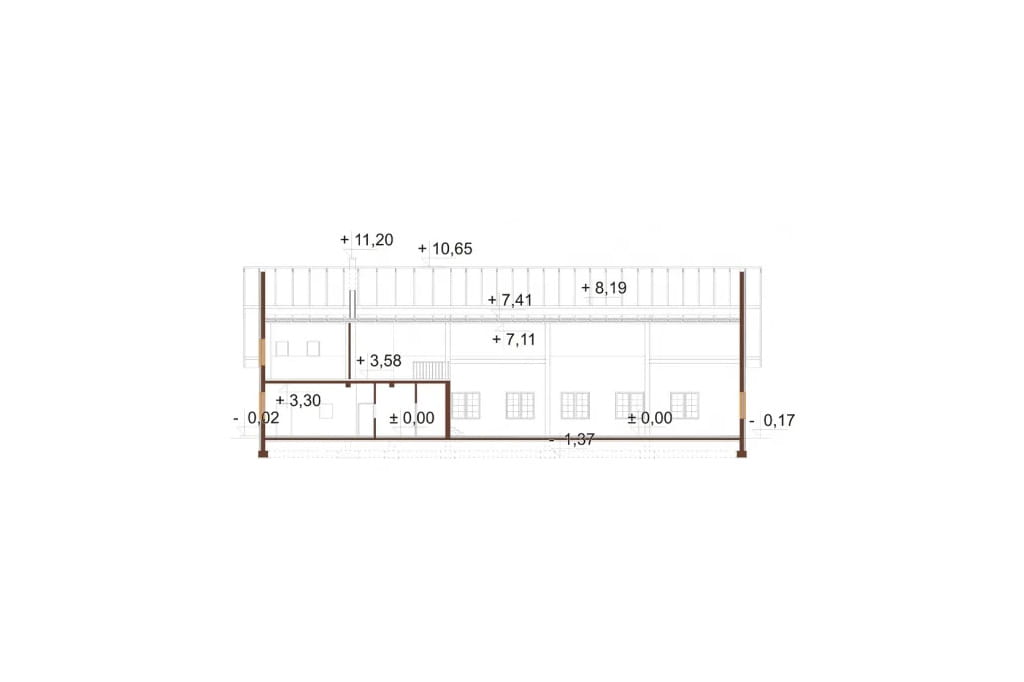

Przekrój



Projekt LK-24 - przekrój

Budynek nie należy do skomplikowanych i bardzo rozbudowanych. Mimo to jest bardzo funkcjonalny i doskonale sprawdzi się przy chęci realizacji obiektu ekonomicznego, a zarazem atrakcyjnego.

POWIĘKSZ PRZEKRÓJ
Zadaj pytanie dotyczące tego projektu  kliknij

Projekt budynku gastronomicznego pełniący funkcję domu weselnego LK-24, parterowy z częściowym poddaszem użytkowym (antresola), bez podpiwniczenia. Technologia tradycyjna: ściany zewnętrzne - pustak Suporex 24 cm, styropian 12 cm, tynk zewnętrzny. Strop nad zapleczem parteru: żelbetowy. Kąt nachylenia dachu: 35°. Pokrycie dachu: dachówka ceramiczna.
Ogrzewanie: kotłownia na paliwo stałe - pellet
Program: sala bankietowa dla 130 osób, antresola na 42 osoby, kuchnia, zaplecze kuchenne, zaplecze sanitarne, zaplecze socjalne, zaplecze magazynowe, kotłownia na paliwo stałe, biuro, łazienka.

ZAWARTOŚĆ PROJEKTU:
- projekt architektoniczny budowlany
- projekt konstrukcyjny budowlany
- projekt budowlany wewnętrznych instalacji sanitarnych (c.o, wod-kan, gaz, wentylacja mechaniczna kuchni, wentylacja wywiewna na sali bankietowej, hydranty p.poż., projekt kotłowni)
- projekt budowlany wewnętrznej instalacji elektrycznej oraz instalacji odgromowej (w tym m.in: p.poż. wyłączniki prądu, oświetlenie, oświetlenie ewakuacyjne, zestawienie mocy)
- zestawienie materiałów budowlanych
- zestawienie elementów więźby dachowej
- zgoda na zmiany w projekcie

Dostępna jest również wersja B ze ścianami z pustaków MAX 29 cm, styropian 12 cm oraz pokryciem dachu z blachy dachówkowej.

Dla projektu dostępna jest również alternatywna więźba dachowa z prefabrykowanych dźwigarów dachowych z użyciem płytek kolczastych Firmy MITEK INDUSTRIES POLSKA. Do projektu dołączona jest również wycena wykonania dachu w tej technologi.

Powierzchnia zabudowy: 482.92 m²
Powierzchnia użytkowa: 578.61 m²
Kubatura: 3332.00 m³
Szerokość działki: 23.70 m
UWAGA: podawana przez nas minimalna szerokość działki
dotyczy ustawienia budynku węższą elewacją.

Ilość kondygnacji: 1
Liczba pomieszczeń: 19
Kąt nachylenia dachu: 35°
Pokój na parterze: Nie
Wysokość budynku: 10.82 m
Rodzaj ogrzewania: paliwo stałe
Wskaźnik energii pierwotnej: 38.30 kWh/(m²·rok)
Możemy dostosować ten projekt do Twoich potrzeb, napisz co chciałbyś w nim zmienić, przeprojektujemy go tak, aby w pełni odpowiadał Twoim oczekiwaniom Garaż: bez garażu
Piwnica: bez podpiwniczenia
Poddasze: antresola
Typ: gastronomiczne, handlowo-usługowe, komercyjne, projekt karczmy, projekt budynku handlowo-usługowego, projekt budynku usługowego, projekt baru, projekt domu weselnego, projekt budynku gastronomicznego, restauracja, projekt restauracji, świetlica, placówka wsparcia dziennego dla dziecka
Technologia: tradycyjna

Architekt: Ewa Ferfecka-Homola, Łukasz Szczepaniak
CENA 3 EGZ. PROJEKTU 3 200 PLN KUP
PROJEKT


ŁĄCZNA ZAWARTOŚĆ OBU PROJEKTÓW ARCHITEKTONICZNO - BUDOWLANEGO ORAZ PROJEKTU TECHNICZNEGO, KTÓRE MOŻNA ZAMÓWIĆ RAZEM LUB OSOBNO :



Uzyskujemy pozwolenia na budowę i wykonujemy adaptacje do konkretnej działki  sprawdź szczegóły >>

Projekt został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
