Projekt budynku gospodarczego z możliwością wydzielenia w nim garażu samochodowego. Obiekt jest utrzymany w stylu minimalistycznym i posiada dwuspadowy dach, lekko wysunięty poza całościowy obrys formy. Sprawdzi się jako budynek pomocniczy w planowaniu strefy przy domach jednorodzinnych. Może stanowić zarówno pomieszczenie gospodarcze, jak i np. skład maszyn rolnych. Szeroka gama kolorystyczna materiałów elewacyjnych umożliwi ponadto dopasowanie obiektu do charakteru otoczenia.

Zgodnie z aktualnym Prawem Budowlanym, zmianami nieistotnymi, które można wprowadzić w trakcie budowy są:

  • układ ścian wewnętrznych,
  • materiał pokrycia dachu,
  • technologia (murowana na szkieletową lub odwrotnie),
  • przebieg instalacji,
  • dodanie lub zamiana instalacji,
  • dodanie lub likwidacja okien i drzwi,
  • rodzaj materiałów budowlanych,
  • przeznaczenie pomieszczeń,
  • rodzaj elewacji,
  • kominek (dodanie lub likwidacja),
  • rodzaj stropu,
  • rodzaj więźby.
Na wszystkie zmiany, zarówno nieistotne wymienione powyżej, jak i istotne wymagające przeprojektowania, udzielamy bezpłatnej zgody.

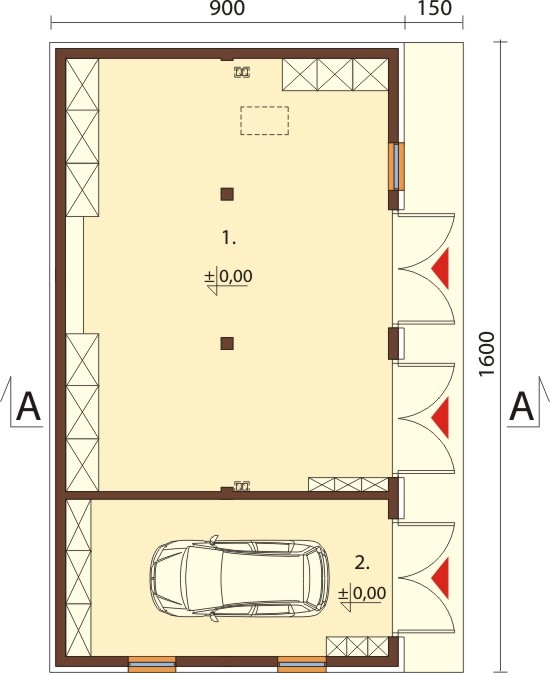

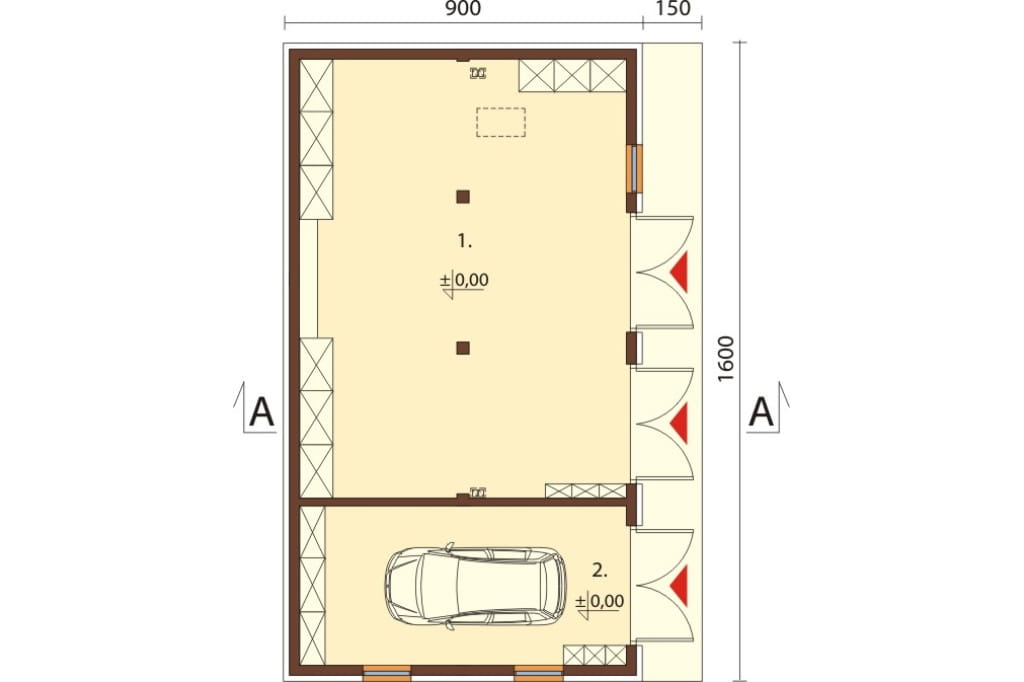

Rzut parteru



Projekt ZG-22 - rzut

PARTER: 121,99 m2;

1. Pom. gospodarcze 89,56 m2;

2. Garaż 32,43 m2;

Na parterze zaplanowano dwie wyraźnie oddzielone od siebie strefy. Pierwszą z nich tworzy garaż z osobną bramą wjazdową, druga zaś należy do pomieszczeń otwartych, idealnych do składowania różnego rodzaju maszyn lub innych przedmiotów. Prowadzą do niej dwie bramy, co jest dodatkowym udogodnieniem.

zobacz rysunek szczegółowy

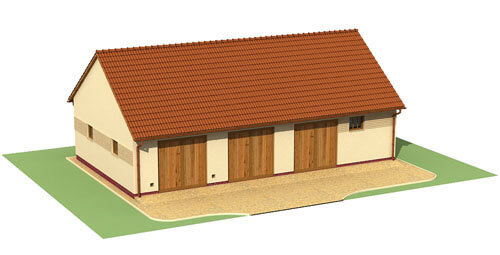

Model

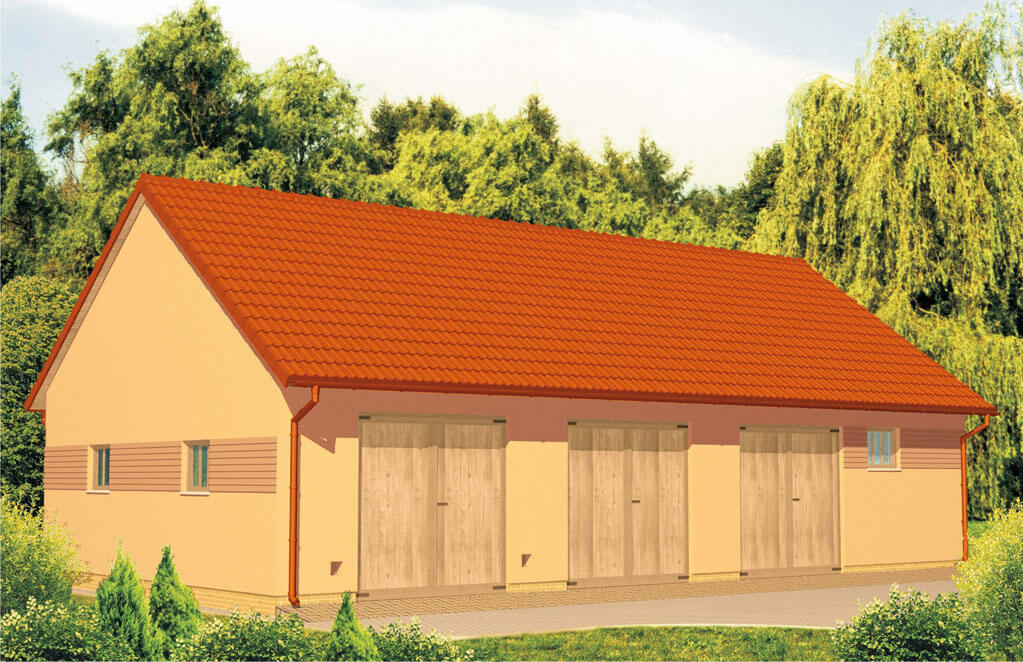

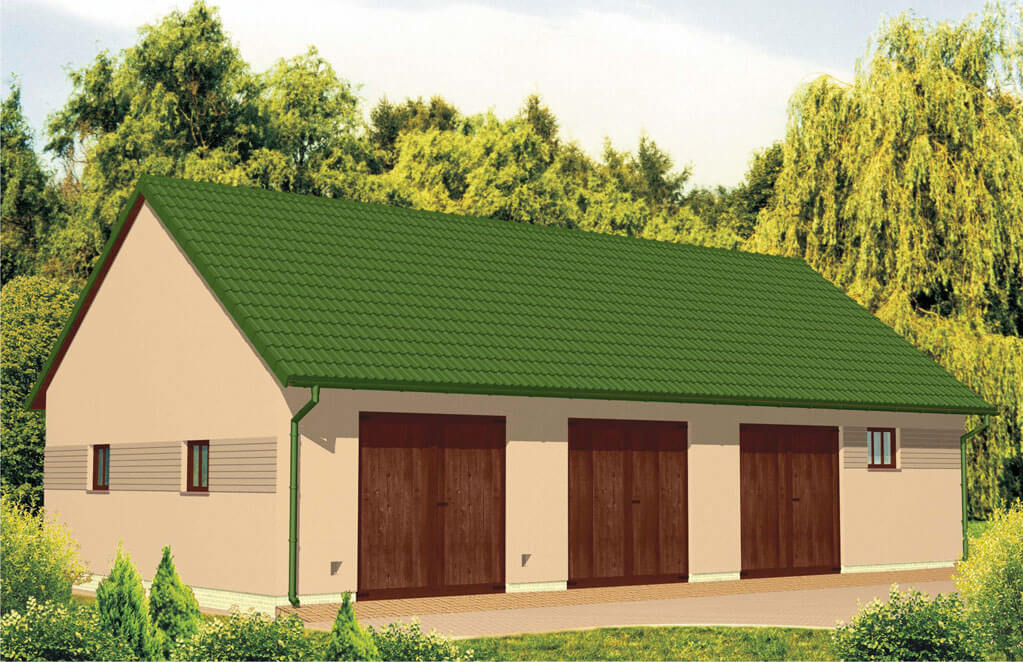

Projekt ZG-22 - model Bryła budynku jest niezwykle prosta i zaplanowana na kształcie prostokąta. Duża powierzchnia użytkowa pozwoli na wygodne rozplanowanie wnętrza. Elewacje zaprojektowano w taki sposób, aby budowa była jak najszybsza - niewielka liczba okien pozwala bowiem na sprawniejszą realizację budynku. Dach dwuspadowy o dużym nachyleniu połaci doskonale nadaje się na tereny wiejskie.

Elewacje



Projekt ZG-22 - elewacja

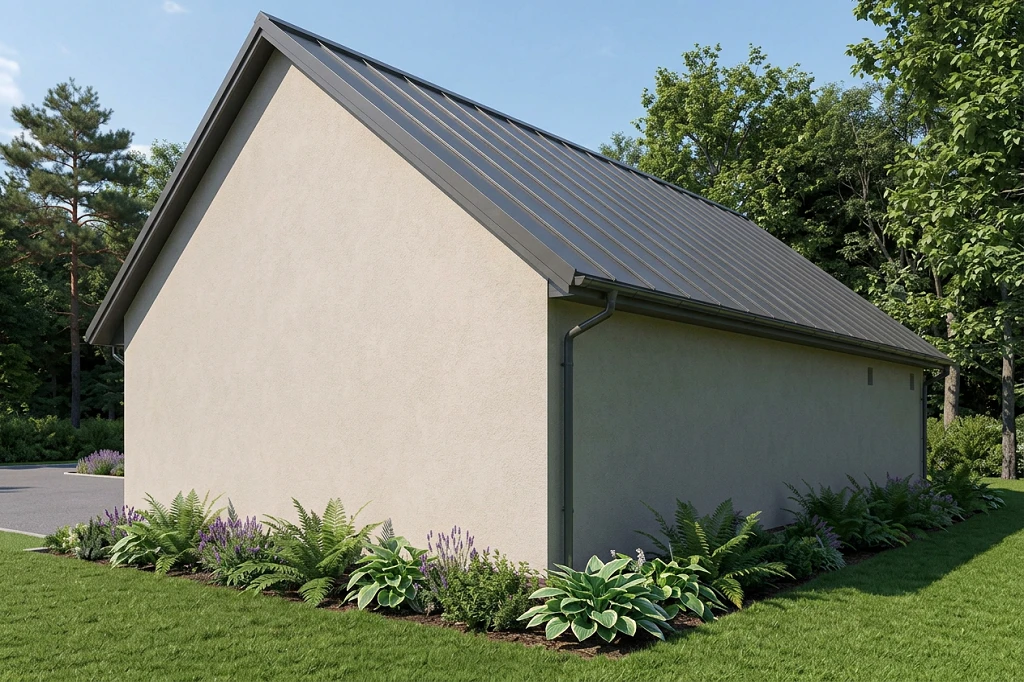

elewacja ogrodowa
Projekt ZG-22 - elewacja

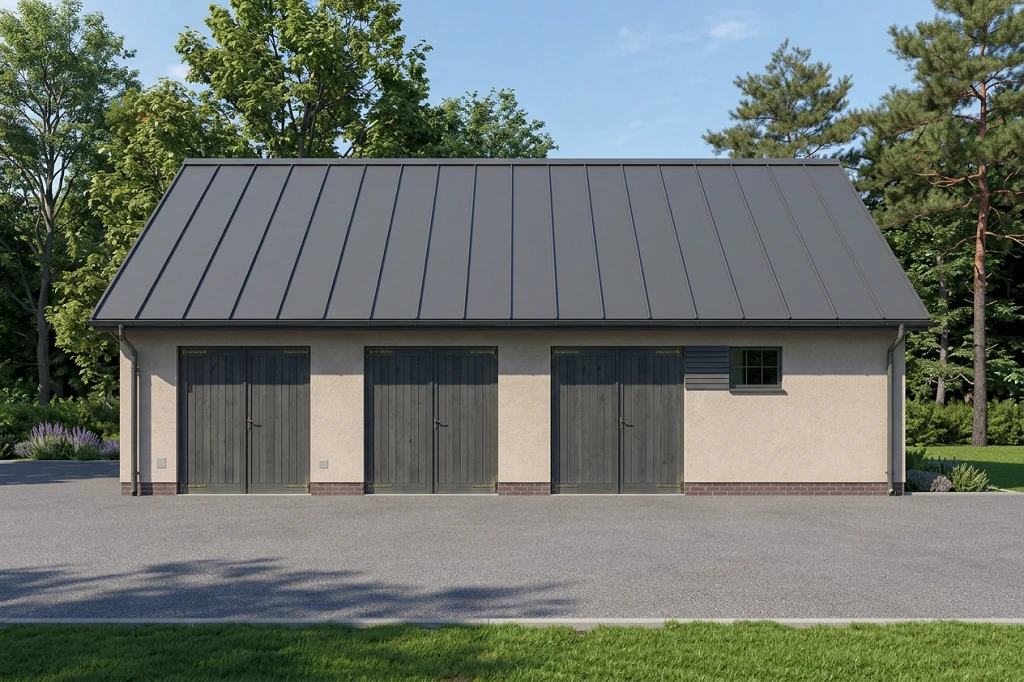

elewacja frontowa
Projekt ZG-22 - elewacja

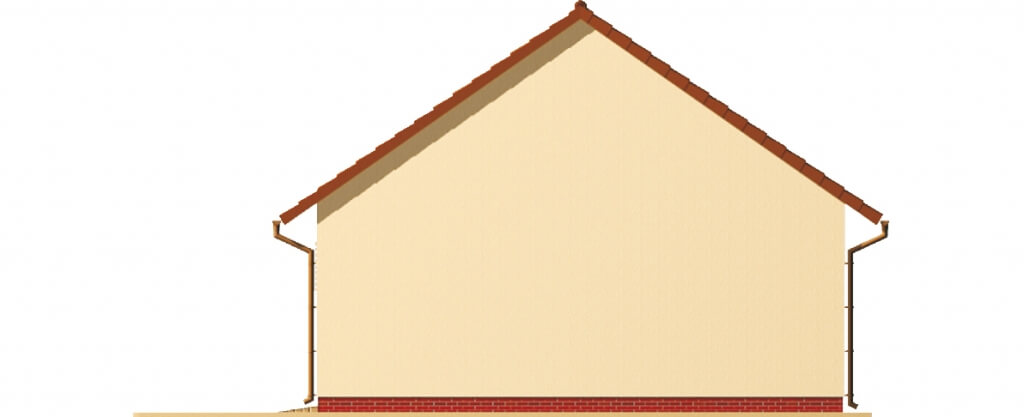

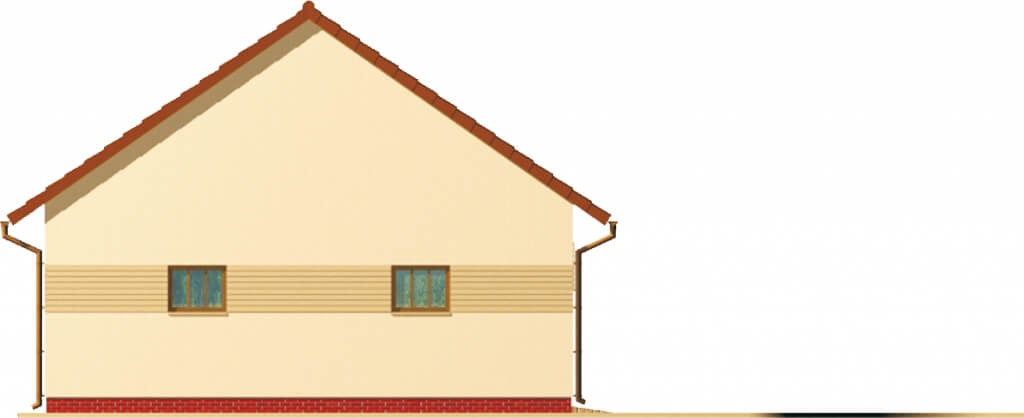

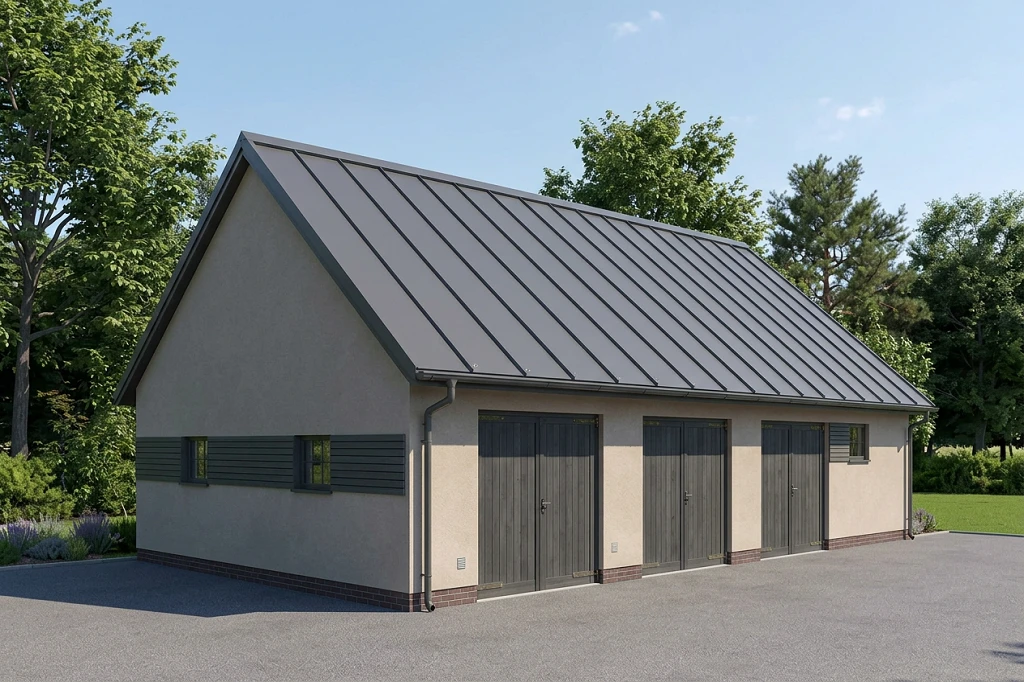

elewacja boczna
Projekt ZG-22 - elewacja

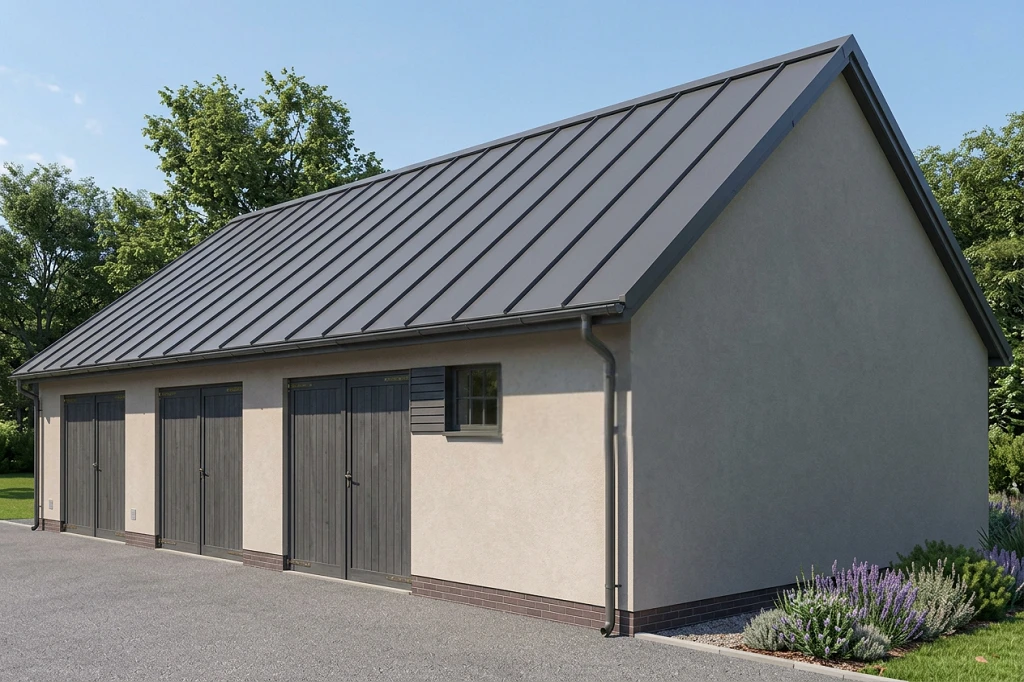

elewacja boczna

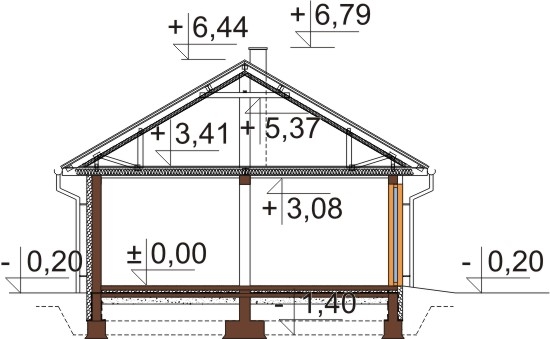

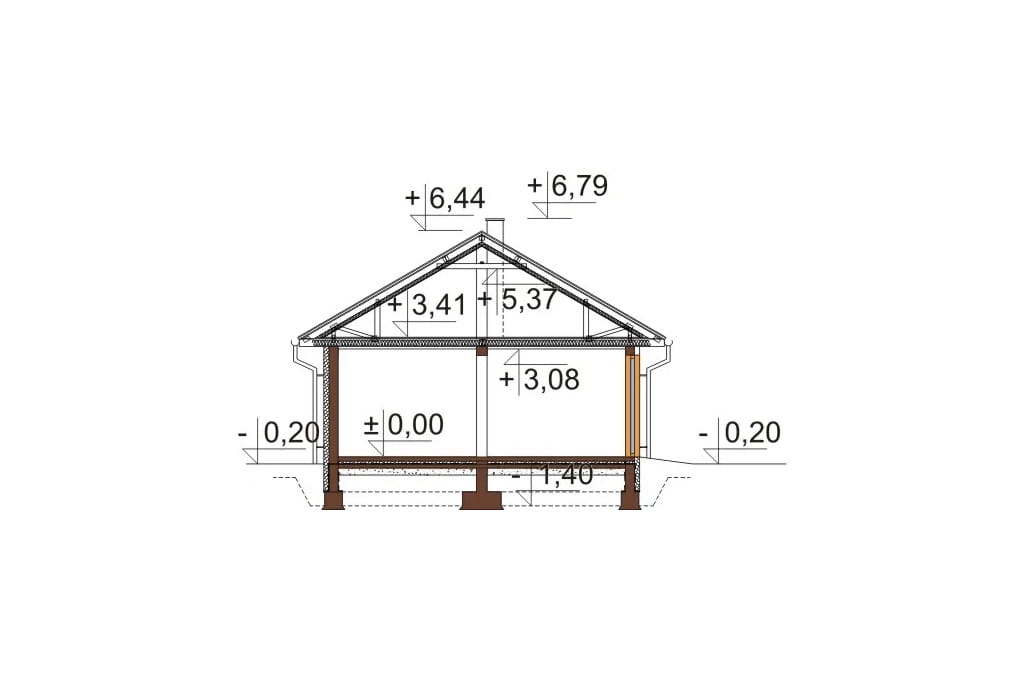

Przekrój



Projekt ZG-22 - przekrój

Budynek zaprojektowano jako niepodpiwniczony i bez poddasza użytkowego ale ze stryszkiem. Te dwa aspekty znacznie wpłyną na koszt budowy i szybkość realizacji. Duża kubatura budynku pozwoli na doskonałą organizację przestrzeni wewnętrznej. Dzięki zastosowaniu dźwigarów drewnianych prtefabrykowanych udało się wygospodarować mały strych nad środkową częścią budynku. Dzięki takiemu rozwiązaniu, budowa obiektu jest łatwiejsza i szybsza.

Zadaj pytanie dotyczące tego projektu  kliknij

Budynek gospodarczo - garażowy ZG-22
parterowy, bez podpiwniczenia z powierzchnią strychową zaprojektowaną w przestrzeni dachu
Ściany zewnętrzne: pustak ceramiczny 25 cm, styropian 15 cm, tynk zewnętrzny
Stropy w budynku: bez stropu, konstrukcję sufitu nad parterem stanowi dolny pas dźwigarów drewnianych prefabrykowanych
Kąt nachylenia dachu: 30°.
Program: pomieszczenie gospodarcze, garaż.


 Powierzchnia zabudowy: 144.00 m²
Powierzchnia użytkowa: 121.99 m²
Kubatura: 763.82 m³
Szerokość działki: 16.00 m
UWAGA: podawana przez nas minimalna szerokość działki
dotyczy ustawienia budynku węższą elewacją.
Ilość kondygnacji: 1
Liczba pomieszczeń: 2
Kąt nachylenia dachu: 30°
Pokój na parterze: Nie
Wysokość budynku: 6.65 m
Możemy dostosować ten projekt do Twoich potrzeb, napisz co chciałbyś w nim zmienić, przeprojektujemy go tak, aby w pełni odpowiadał Twoim oczekiwaniom Garaż: z garażem, z garażem dwustanowiskowym
Piwnica: bez podpiwniczenia
Poddasze: poddasze nieużytkowe
Typ: garaże, gospodarczo-garażowe, gospodarcze, projekt budynku gospodarczego, projekt garażu, projekt budynku gospodarczo-garażowego
Technologia: tradycyjna

Architekt: Ewa Ferfecka-Homola, Bogdan Stajszczyk
CENA 3 EGZ. PROJEKTU 350 PLN KUP
PROJEKT


ŁĄCZNA ZAWARTOŚĆ OBU PROJEKTÓW ARCHITEKTONICZNO - BUDOWLANEGO ORAZ PROJEKTU TECHNICZNEGO, KTÓRE MOŻNA ZAMÓWIĆ RAZEM LUB OSOBNO :

- projekt architektoniczny budowlany
- projekt konstrukcyjny budowlany
- projekt konstrukcyjny budowlany wieźby dachowej
- projekt budowlany wewnętrznej instalacji elektrycznej oraz instalacji odgromowej
- zgoda na zmiany w projekcie

Uzyskujemy pozwolenia na budowę i wykonujemy adaptacje do konkretnej działki  sprawdź szczegóły >>

Projekt został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
