Projekt

Pensjonat

Kod: LK-140
Zadzwoń do nas!
PN - PT od 8 do 16: 780 001 242,
508 037 512, 12 414 35 34

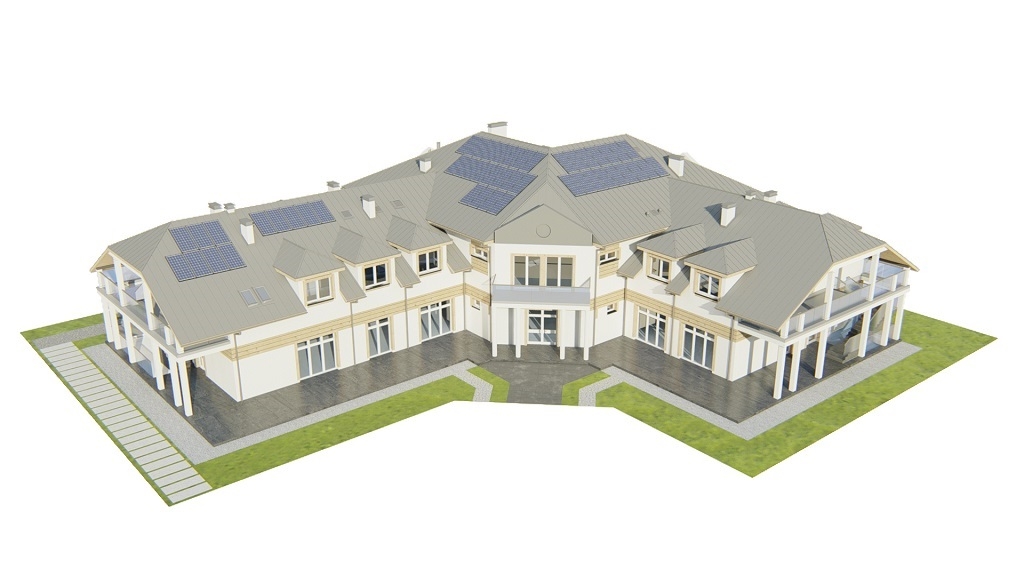

Model

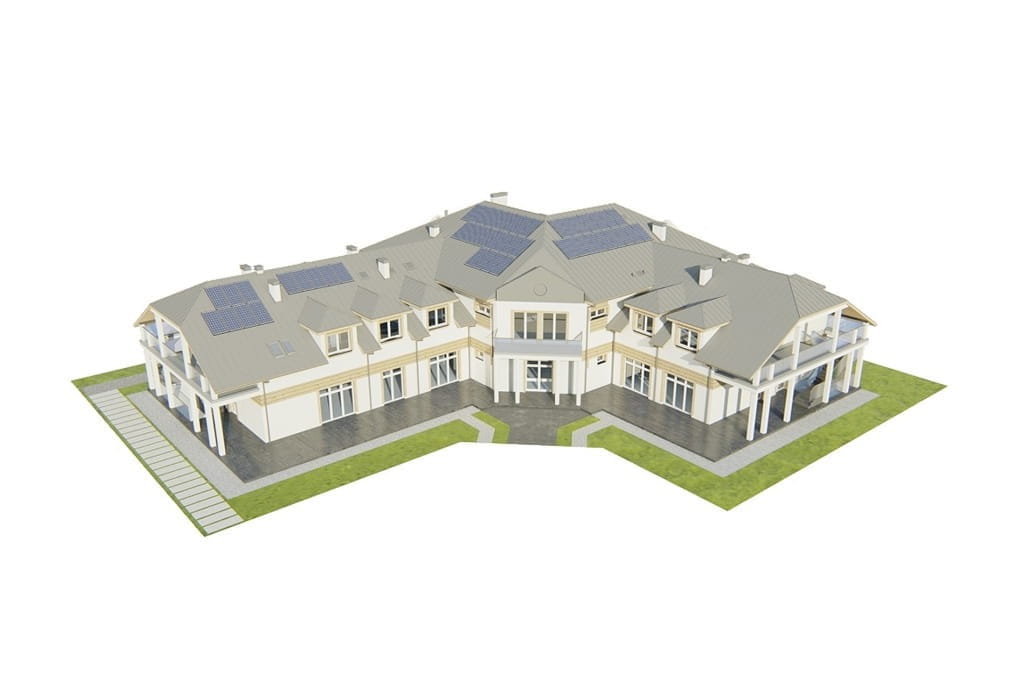

Projekt LK-140 - model

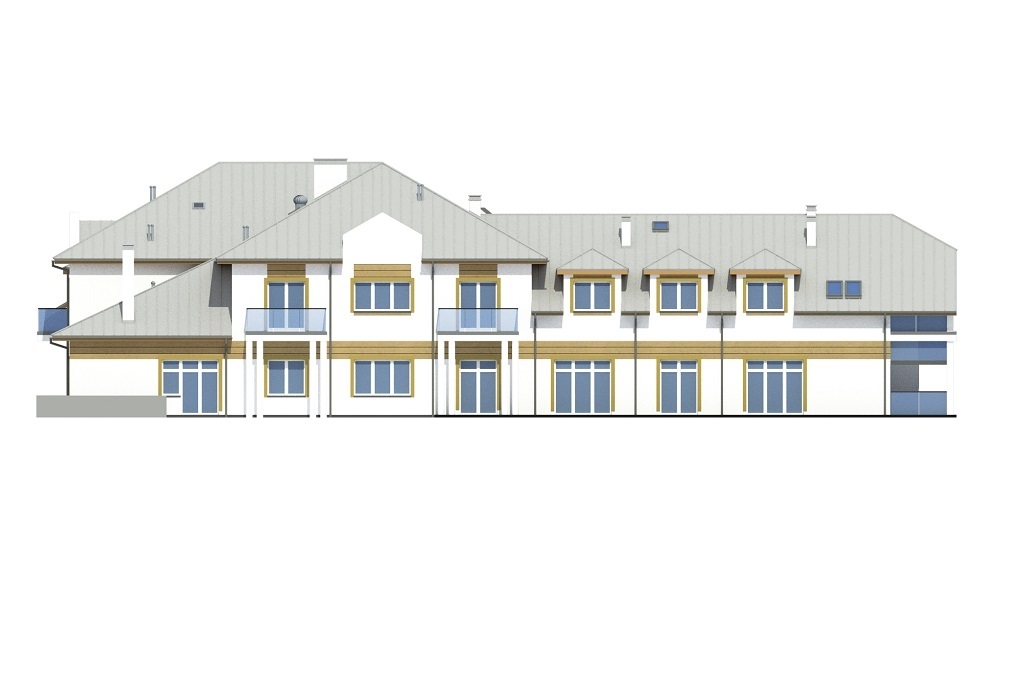

Elewacje

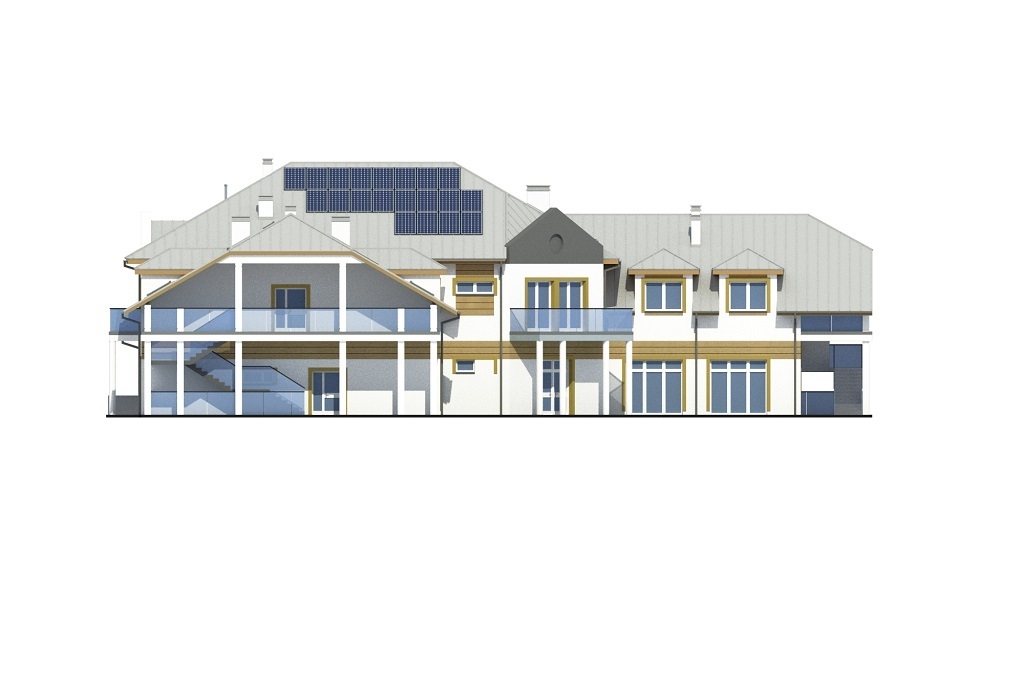

Projekt LK-140 - elewacja

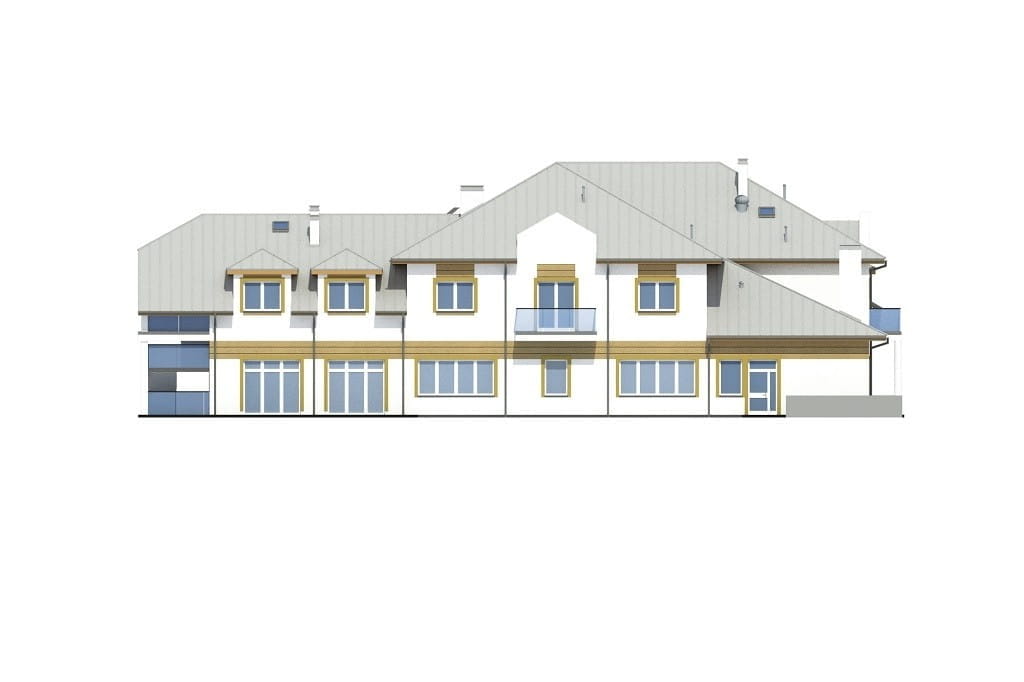

elewacja ogrodowa

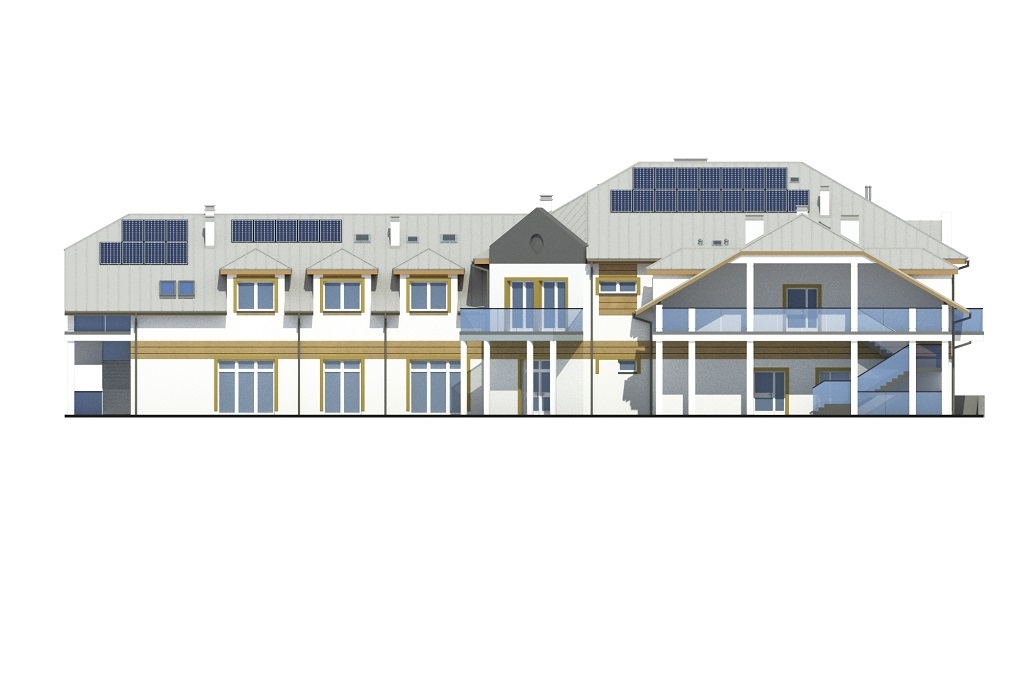

Projekt LK-140 - elewacja
elewacja frontowa
Projekt LK-140 - elewacja
elewacja boczna
Projekt LK-140 - elewacja
elewacja boczna

zobacz realizacje naszych projektów

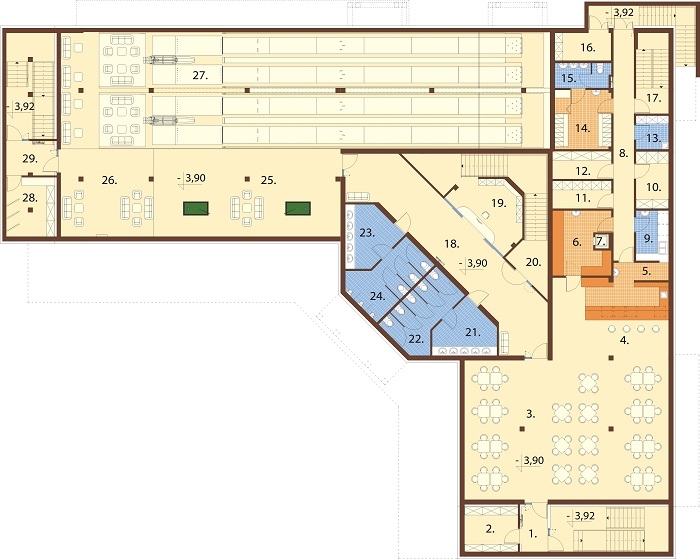

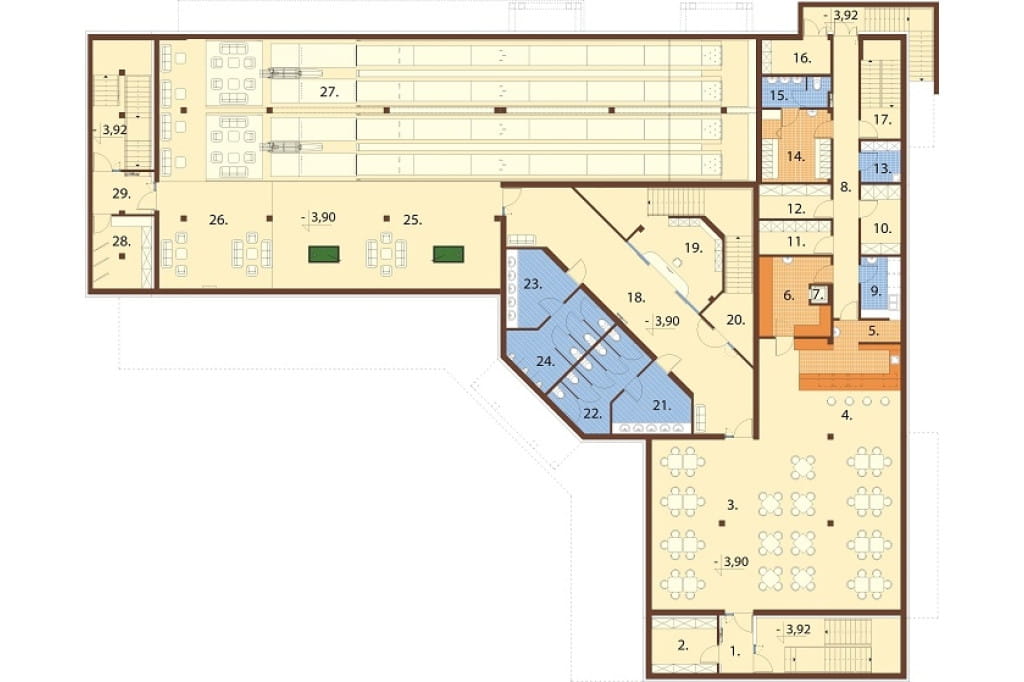

Rzut piwnicy



Projekt LK-140 - rzut

PIWNICA: 769,67 m2

1. Wiatrołap 4,74 m2
2. Pom. magazynowe 9,69 m2
3. Sala barowa 116,36 m2
4. Bar 37,89 m2
5. Zaplecze baru 3,87 m2
6. Wydawalnia 14,19 m2
7. Winda gastronomiczna 0,78 m2
8. Korytarz 18,84 m2
9. Zmywalnia 6,57 m2
10. Magazyn zasobów 7,51 m2
11. Magazyn zasobów 6,54 m2
12. Magayzn zasobów 6,54 m2
13. Pomieszczenie gospodarcze 4,38 m2
14. Szatnia personelu kuchni 13,54 m2
15. Łazienka 5,41 m2
16. Pom. techniczne elektryczne 6,26 m2
17. Klatka schodowa 5,65 m2
18. Hall 54,57 m2
19. Szatnia 31,54 m2
20. Klatka schodowa 10,32 m2
21. Przedsionek z umywalkami 11,23 m2
22. WC Damskie 14,70 m2
23. Przedsionek z umywalkami 11,23 m2
24. WC Męskie 14,70 m2
25. Strefa - bilard 66,86 m2
26. Strefa - rzutki 33,10 m2
27. Strefa - bowling 234,55 m2
28. Szatnia 11,51 m2
29. Wiatrołap 6,60 m2

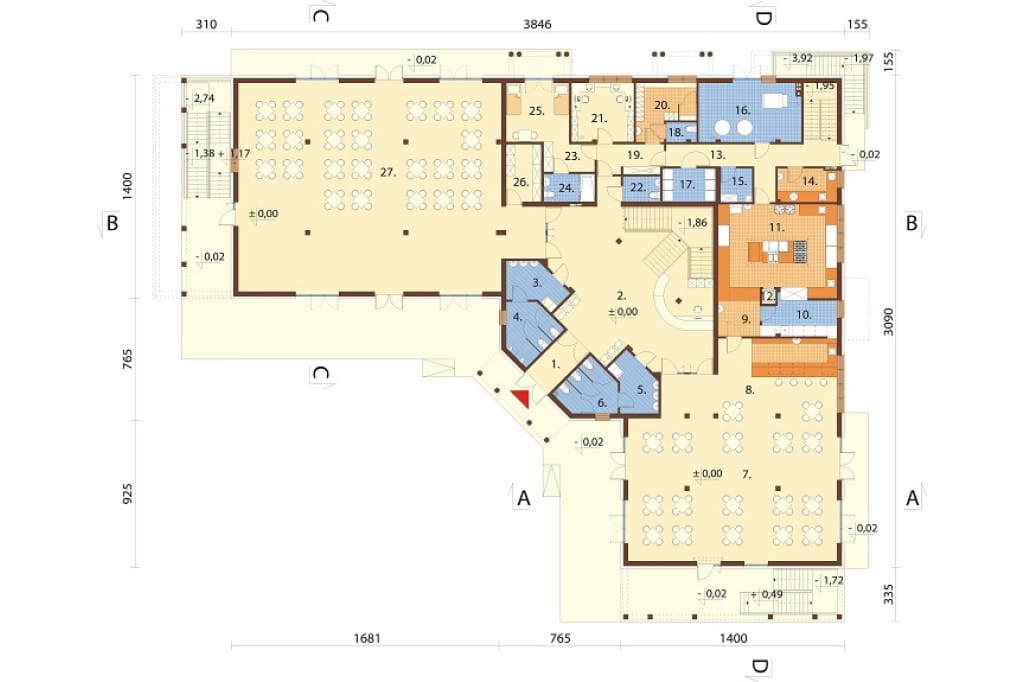

Rzut parteru

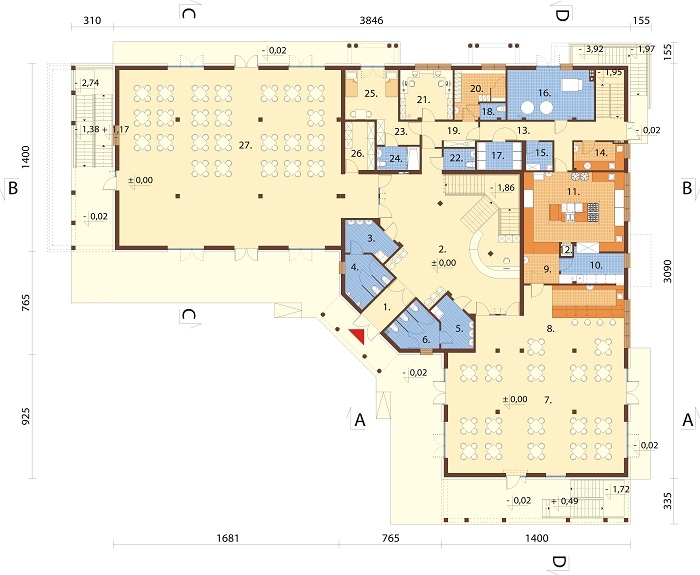

Projekt LK-140 - rzut

PARTER: 719,26 m2

1. Wiatrołap 6,59 m2
2. Hall + recepcja + kl. schodowa 93,98 m2
3. Przedsionek z umywalkami 7,54 m2
4. WC męskie 9,66 m2
5. Przedsionek z umywalkami 7,48 m2
6. WC damskie 9,57 m2
7. Sala barowa 126,01 m2
8. Bar 36,82 m2
9. Rozdzielnia kelnerska 7,88 m2
10. Zmywalnia 9,99 m2
11. Kuchnia 40,95 m2
12. Winda gastronomiczna
13. Korytarz + kl. schodowa 25,39 m2
14. Pom. obróbki warzyw i jaj 7,53 m2
15. Pom. gospodarcze 4,05 m2
16. Kotłownia 23,25 m2
17. Pom. chłodziarek 6,77 m2
18. WC 2,21 m2
19. Przedsionek 7,55 m2
20. Szatnia personelu 11,15 m2
21. Biuro 14,11 m2
22. Łazienka 3,85 m2
23. Przedsionek 5,37 m2
24. Łazienka 5,40 m2
25. Pokój 2 os. dla niepełnospr. 14,54 m2
26. Pom. przechow. bagaży 7,71 m2
27. Sala wielofunkcyjna 223,91 m2

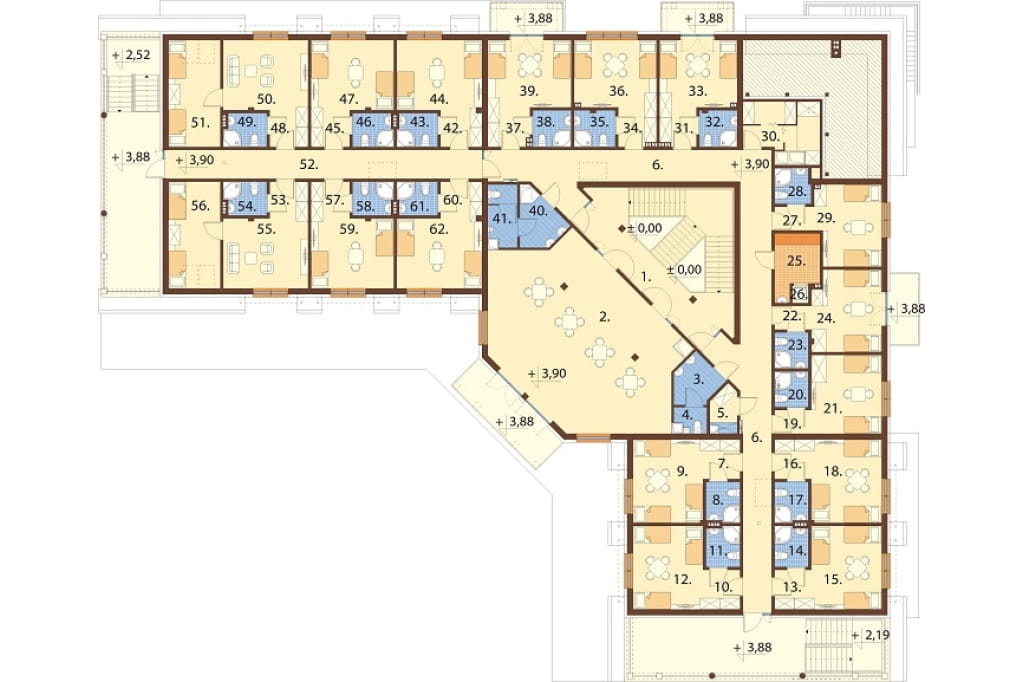

Rzut poddasza

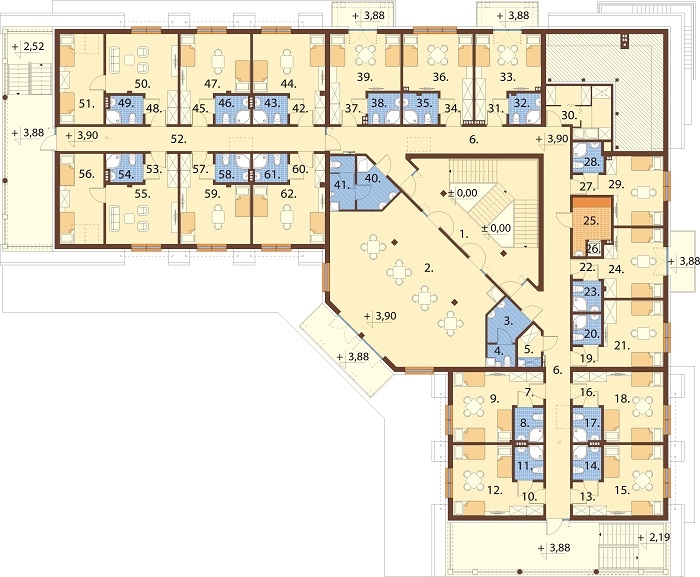

Projekt LK-140 - rzut

PODDASZE: 637,48 / 604,55 m2

1. Klatka schodowa 36,97 m2
2. Sala wielofunkcyjna 78,60  m2
3. Przedsionek 4,98  m2
4. WC damskie 1,90  m2
5. Pom. gospodarcze 3,12  m2
6. Korytarz 66,13  m2
7. Przedsionek 3,87  m2
8. Łazienka 3,61  m2
9. Pokój 3 osobowy 15,93 / 13,72  m2
10. Przedsionek 3,87  m2
11. Łazienka 3,61  m2
12. Pokój 3 osobowy 15,95 / 13,74  m2
13. Przedsionek 3,87  m2
14. Łazienka 3,61  m2
15. Pokój 3 osobowy 15,95 / 13,74  m2
16. Przedsionek 3,87  m2
17. Łazienka 3,61  m2
18. Pokój 3 osobowy 15,93 / 13,72  m2
19. Przedsionek 2,29  m2
20. Łazienka 3,24  m2
21. Pokój 2 osobowy 15,04  m2
22. Przedsionek 2,29  m2
23. Łazienka 3,24  m2
24. Pokój 2 osobowy 15,10  m2
25. Wydawalnia 6,90  m2
26. Winda gastronomiczna
27. Przedsionek 2,48  m2
28. Łazienka 3,39  m2
29. Pokój 2 osobowy 14,14  m2
30. Mag. bielizny 10,55 / 5,22  m2
31. Przedsionek 3,76  m2
32. Łazienka 3,65  m2
33. Pokój 2 osobowy 14,12  m2
34. Przedsionek 3,92  m2
35. Łazienka 3,99  m2
36. Pokój 2 osobowy 15,03  m2
37. Przedsionek 4,38  m2
38. Łazienka 3,76  m2
39. Pokój 2 osobowy 15,30  m2
40. Przedsionek 4,89  m2
41. WC męskie 4,75  m2
42. Przedsionek 4,01  m2
43. Łazienka 3,61  m2
44. Pokój 2 osobowy 16,27 / 13,96  m2
45. Przedsionek 3,78  m2
46. Łazienka 3,61  m2
47. Pokój 2 osobowy 15,72 / 13,55  m2
48. Przedsionek 3,78  m2
49. Łazienka 3,73  m2
50. Pokój 2 osobowy 16,19 / 13,90  m2
51. Pokój 2 osobowy 15,06 / 12,45  m2
52. Korytarz 24,37  m2
53. Przedsionek 3,78  m2
54. Łazienka 3,73  m2
55. Pokój 2 osobowy 16,19 / 13,90  m2
56. Pokój 2 osobowy 15,06 / 12,45  m2
57. Przedsionek 3,78  m2
58. Łazienka 3,61  m2
59. Pokój 2 osobowy 15,72 / 13,55  m2
60. Przedsionek 4,01  m2
61. Łazienka 3,61  m2
62. Pokój 2 osobowy 16,27 / 13,96  m2

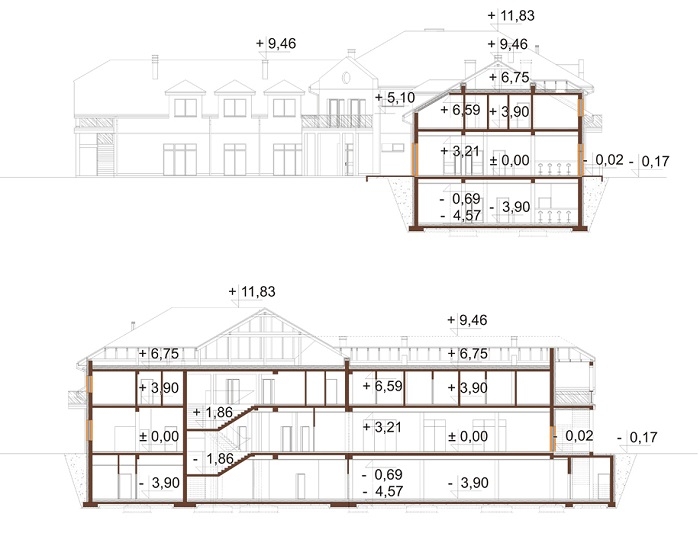

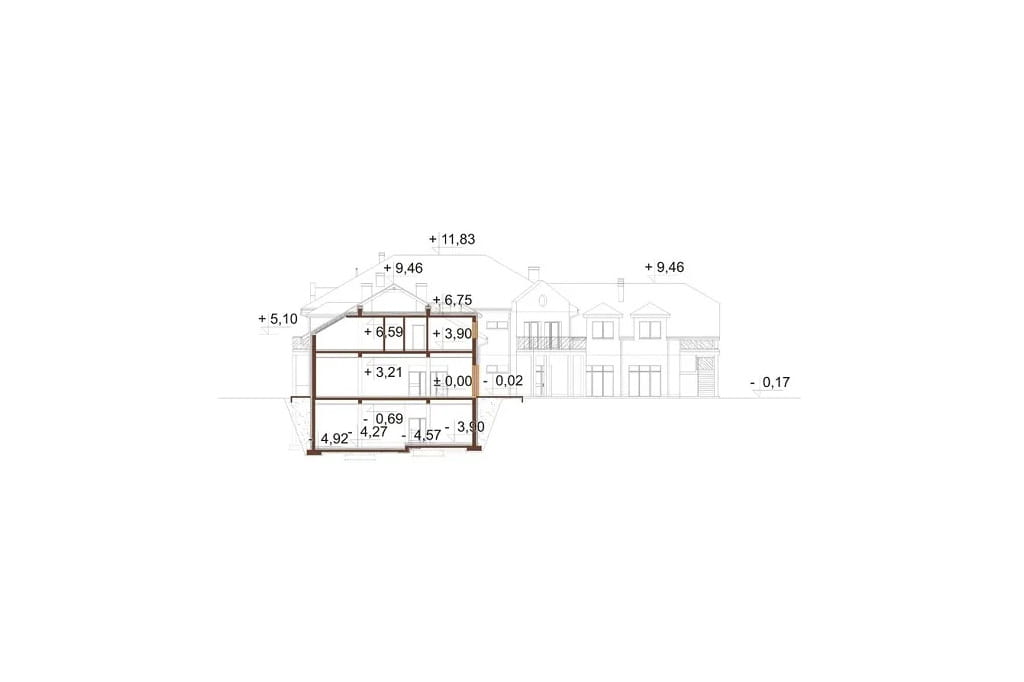

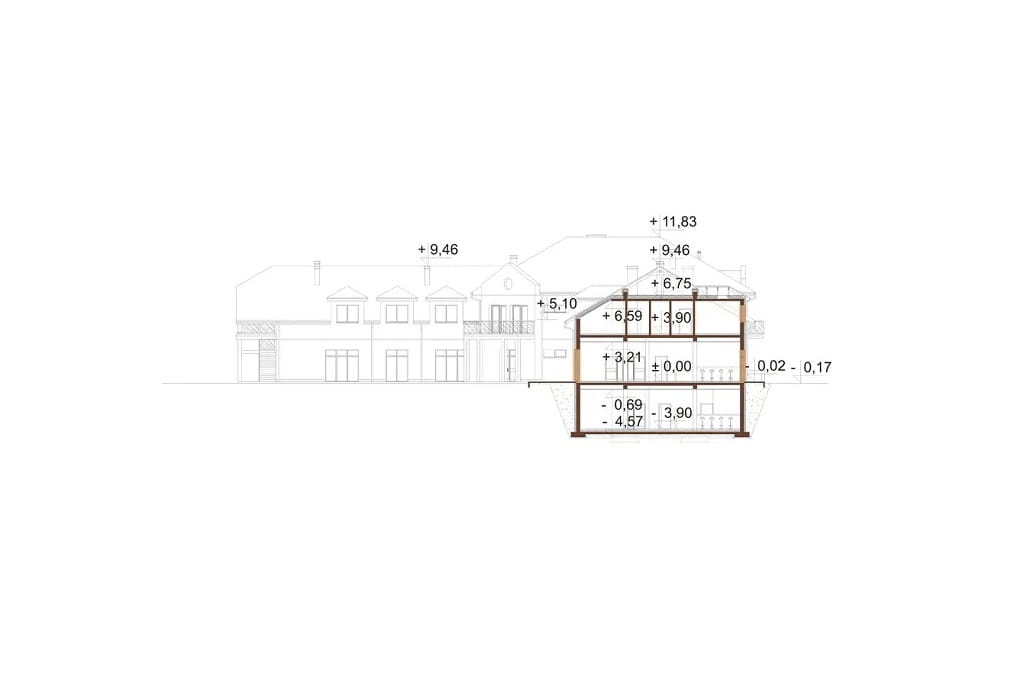

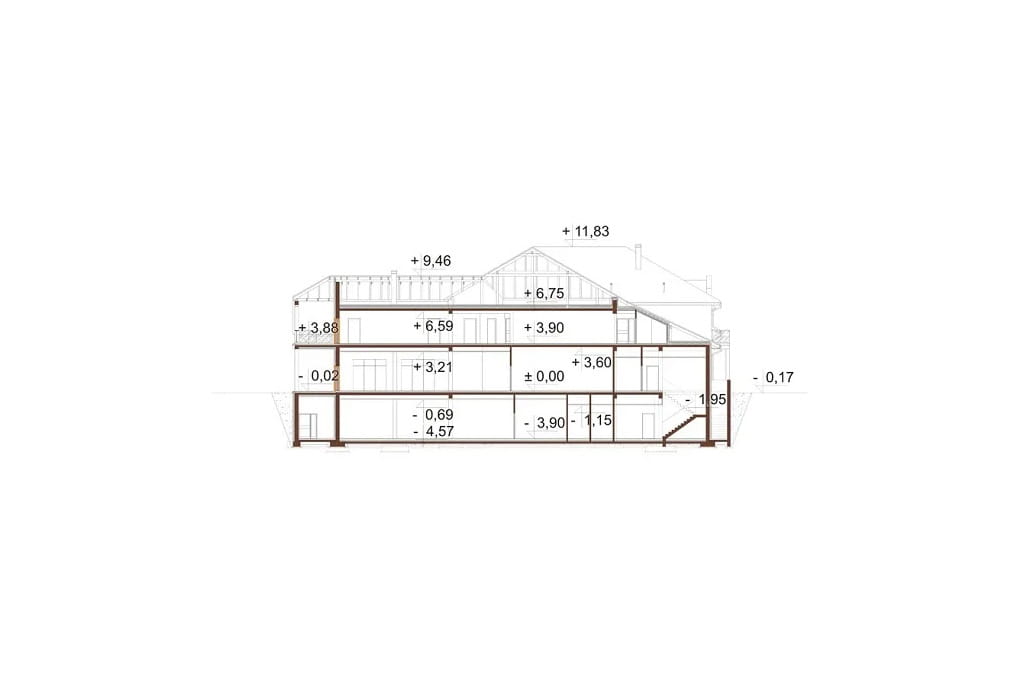

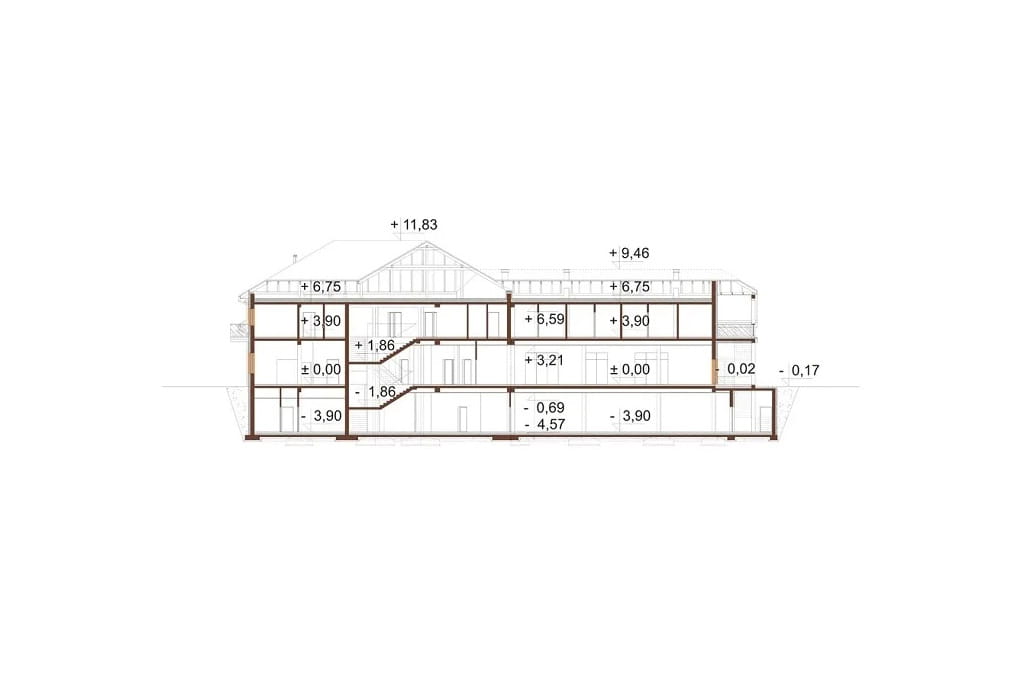

Przekrój

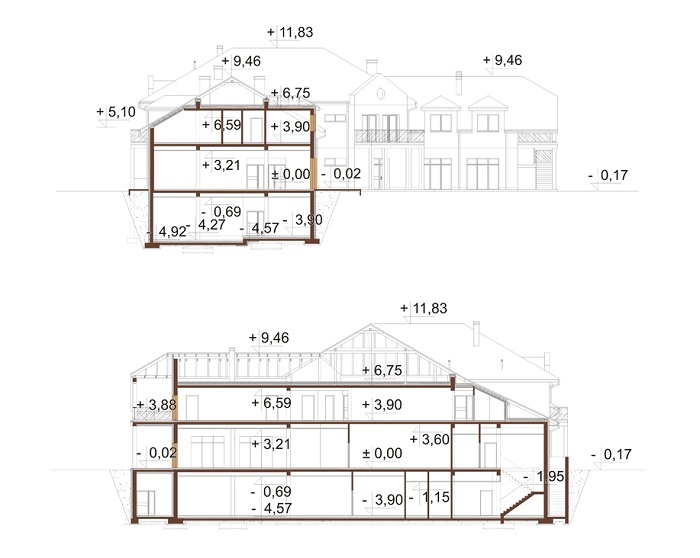

Projekt LK-140 - przekrój Projekt LK-140 - przekrój
Zadaj pytanie dotyczące tego projektu  kliknij

Projekt pensjonatu LK-140.
Budynek użyteczności publicznej, podpiwniczony, bez garażu.
Przystosowany dla osób niepełnosprawnych.
Obiekt składa się z trzech części: środkowej wyższej piętrowej oraz bocznych niższych prostokątnych z poddaszem użytkowym.
W piwnicy zaprojektowano strefę rozrywkową (bilard, kręgielnia), salę barową, szatnie, wc.
Na parterze zaplanowano salę barowo - jadalną z kuchnią i zapleczem kuchennym oraz sanitarnym, a także salę taneczną.
Na piętrze przewidziano pokoje dla gości, a także małą salę wielofunkcyjną.
Maksymalna liczba gości przebywających w budynku: 366

Technologia: tradycyjna
Ściany zewnętrzne: pustak ceramiczny 30 cm, styropian 15 cm, tynk zewnętrzny
Strop w budynku: żelbetowy
Kąt nachylenia dachu: 30° i 25°
Ogrzewanie: gazowe, ogrzewanie c.w.u. wspomagane przez instalację solarną
Wentylacja: mechaniczna i grawitacyjna
Pokrycie dachu: blacha dachówkowa
Powierchnia dachu: 1218,76 m2
Program: wiatrołap, pom. magazynowe, pom. techniczne elektryczne, sala barowa, bar, zaplecze baru, wydawalnia, winda gastronomiczna, zmywalnia, magazyny, szatnia dla pacowników, holl, szatnia, WC damskie, WC męskie, sala wielofunkcyjna, recepcja, rozdzielnia kelnerska, kuchnia, zmywalnia, pom. porządkowe, pom. obróbki warzyw i jaj, kotłownia, chłodnia, pokój dla os. niepełnosprawnej, łazienka, WC męskie, WC damskie, sala wielofunkcyjna, magazyn, wydawalnia, 14 pokoi 2 osobowych, 2 apartamenty 2 osobowe.

W budynku zaprojektowano również instalację fotowoltaiczną na dachu o mocy 10,2 kWp, która będzie generować prąd na potrzeby zasilania wentylacji mechanicznej, urządzeń pomocniczych do co i cwu oraz częściowo oświetlenia wbudowanego.

Powierzchnia zabudowy: 914.18 m²
Powierzchnia użytkowa: 2093.48 m²
Kubatura: 8240.70 m³
Szerokość działki: 39.75 m
UWAGA: podawana przez nas minimalna szerokość działki
dotyczy ustawienia domu węższą elewacją.

Ilość kondygnacji: 3
Liczba pomieszczeń: 118
Kąt nachylenia dachu: 30° i 25°
Ilość pokoi: 17
Pokój na parterze: Tak
Wysokość budynku: 12 m
Rodzaj ogrzewania: gazowe
Wskaźnik energii pierwotnej: 46,33 kWh/(m²·rok)
ZAWARTOŚĆ PROJEKTU:
  • projekt architektoniczny budowlany
  • projekt konstrukcyjny budowlany
  • projekt budowlany wewnętrznych instalacji sanitarnych (wod-kan, gaz, c.o., wentylacja mechaniczna, technologia kotłowni gazowej, instalacja solarna)
  • projekt budowlany wewnętrznej instalacji elektrycznej oraz instalacji odgromowej i fotowoltaicznej
  • zestawienie materiałów budowlanych
  • zestawienie elementów więźby
  • projektowana charakterystyka energetyczna budynku
  • zgoda na zmiany w projekcie
Możemy dostosować ten projekt do Twoich potrzeb, napisz co chciałbyś w nim zmienić, przeprojektujemy go tak, aby w pełni odpowiadał Twoim oczekiwaniom Garaż: bez garażu
Piwnica: podpiwniczony
Poddasze: poddasze użytkowe
Typ: gastronomiczne, komercyjne, projekt hotelu, projekt budynku usługowego, projekt zajazdu, hotel, projekt domu weselnego, pensjonat, projekt pensjonatu, projekt budynku gastronomicznego, konferencyjne, projekty budynków konferencyjnych, projekt budynku konferencyjnego, Projekty domów weselnych, z fotowoltaiką
Technologia: tradycyjna

Architekt: Ewa Ferfecka-Homola, Jaromir Mruk
CENA 3 EGZ. PROJEKTU 8 000 PLN 29 900 PLN KUP
PROJEKT

Projekt został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
