Projekt

Zakład opiekuńczo - leczniczy

Kod: K-136
Zadzwoń do nas!
PN - PT od 8 do 16: 12 414 35 06,
12 414 35 34, 12 410 49 71

zobacz realizacje naszych projektów

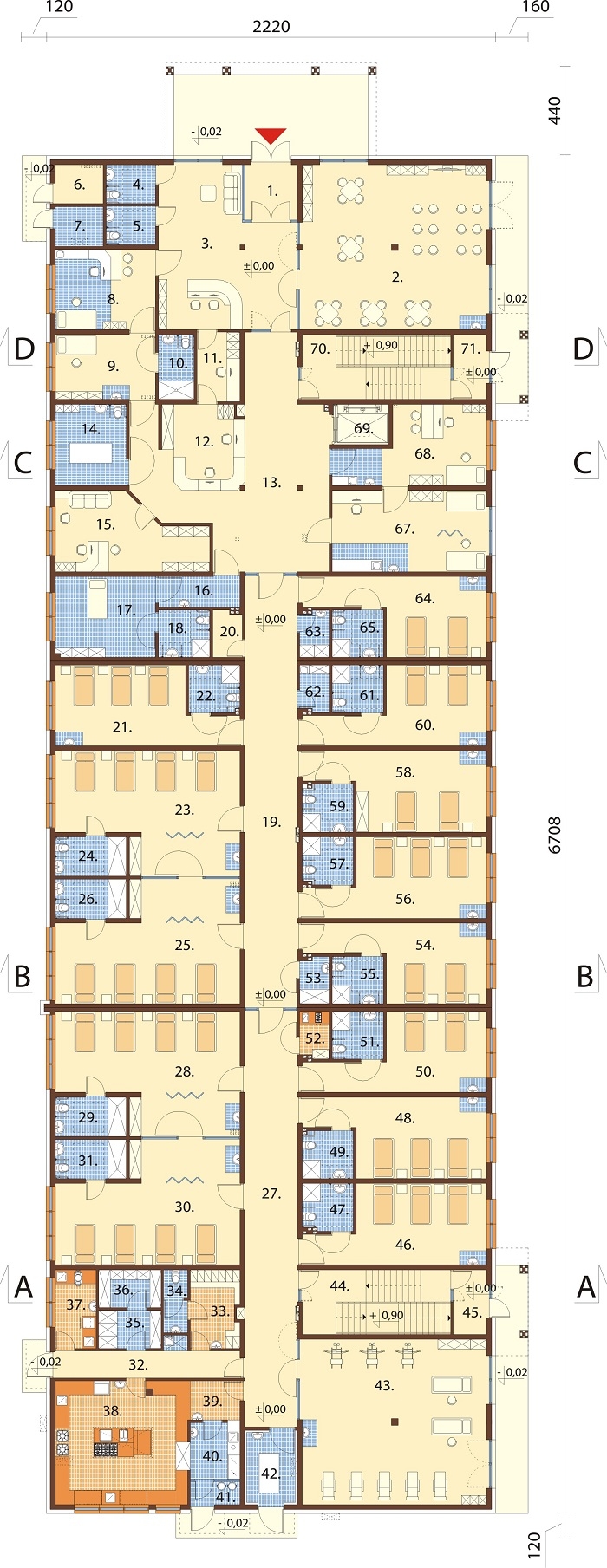

Rzut parteru



Projekt K-136 - rzut

PARTER: 1260,42 m2

1. Wiatrołap 6,88 m2
2. Pokój pobyty dziennego 73,68 m2
3. Recepcja+poczekalnia 47,51 m2
4. WC 4,52 m2
5. WC 4,52 m2
6. Pom.techn.elek. 4,31 m2
7. Pom.tech.inst.wod. 4,39 m2
8. Pokój przyjęć na odział 19,27 m2
9. Pokój przyjęć na odział 15,54 m2
10. Łazienka 5,40 m2
11. Punkt przygo.lekó 7,03 m2
12. Dyżurka pielęgniarska 15,41 m2
13. Korytarz 62,11 m2
14. Łazienka 13,81 m2
15. Gabinet/psychologa/logopedy 24,45 m2
16. Śluza umywalkowa 5,79 m2
17. Izolatka 19,37 m2
18. Łazienka 5,71 m2
19. Korytarz 54,60 m2
20. Wózkownia 3,11 m2
21. Sala 3 os. 29,12 m2
22. Łazienka 5,66 m2
23. Sala 4 os. 47,55 m2
24. Łazienka 6,58 m2
25. Sala 4 os. 47,26 m2
26. Łazienka 6,58 m2
27. Korytarz 52,60 m2
28. Sala 4 os. 47,26 m2
29. Łazienka 6,58 m2
30. Sala 4 os. 47,55 m2
31. Łazienka 6,58 m2
32. Korytarz 12,79 m2
33. Szatnia per. kuchni 9,04 m2
34. WC 3,54 m2
35. Magazyn 5,61 m2
36. Magazyn 5,61 m2
37. Obróbka warzyw/jaj 7,64 m2
38. Kuchnia 39,58 m2
39. Rozdzielnia kelnerska 4,82 m2
40. Zmywalnia naczyń 6,66 m2
41. Pom.na odpadki 2,62 m2
42. Promorte 8,33 m2
43. Rehabilitacja 73,77 m2
44. Kl. schodowa 16,48 m2
45. Wiatrołap 5,11 m2
46. Sala 3 os. 29,33 m2
47. Łazienka 5,63 m2
48. Sala 3 os. 29,33 m2
49. Łazienka 5,74 m2
50. Sala 2 os. 25,44 m2
51. Łazienka 5,72 m2
52. Kuchnia gospo. 3,11 m2
53. Brudownik 3,11 m2
54. Sala 2 os. 25,44 m2
55. Łazienka 5,72 m2
56. Sala 3 os. 29,33 m2
57. Łazienka 5,69 m2
58. Sala 2 os. 29,33 m2
59. Łazienka 5,69 m2
60. Sala 2 os. 25,44 m2
61. Łazienka 5,72 m2
62. Pom.porządkowe 3,11 m2
63. Pom. na odpadki med. 3,11 m2
64. Sala 2 os. 25,44 m2
65. Łazienka 5,72 m2
66. Gabinet zabiegowy 30,23 m2
67. Gabinet lekarski 23,63 m2
68. Szyb windy 5,49 m2
69. Kl. schodowa 16,48 m2
70. Wiatrołap 5,11 m2

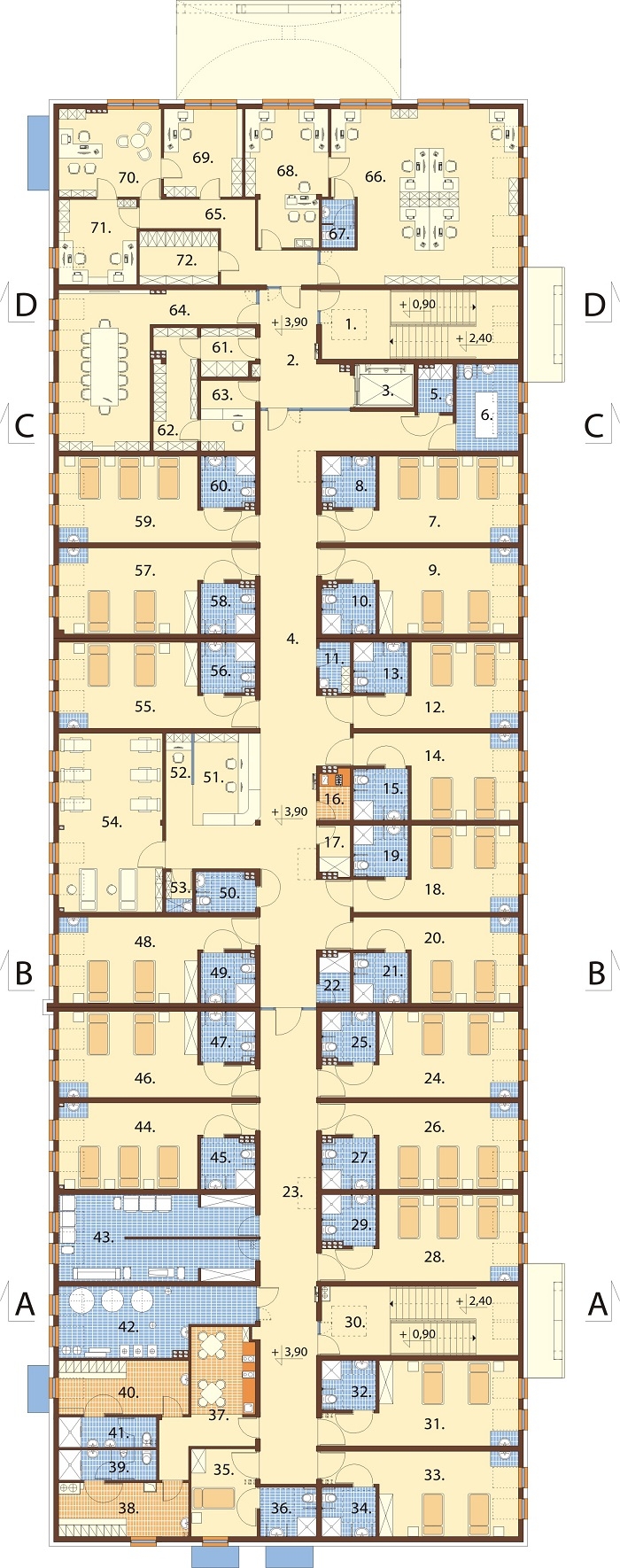

Rzut poddasza



Projekt K-136 - rzut

PODDASZE: 1256,37 m2

1. Kl. schodowa 28,69 m2
2. Przedsionek 16,89 m2
3. Szyb windy
4. Korytarz 100,50 m2
5. Brudownik 3,30 m2
6. Łazienka 11,25 m2
7. Sala 3 os. 29,33 m2
8. Łazienka 5,69 m2
9. Sala 2 os. 29,12 m2
10. Łazienka 5,56 m2
11. Pom. porządkowe 3,07 m2
12. Sala 2 os. 23,27 m2
13. Łazienka 5,71 m2
14. Sala 2 os. 23,43 m2
15. Łazienka 5,79 m2
16. Kuchnia pomocnicza 3,12 m2
17. Magazyn bielizny czystej 3,12 m2
18. Sala 2 os. 23,43 m2
19. Łazienka 5,79 m2
20. Sala 2 os. 23,27 m2
21. Łazienka 5,71 m2
22. Magazyn środków med. 3,08 m2
23. Korytarz 56,16 m2
24. Sala 2 os. 29,13 m2
25. Łazienka 5,56 m2
26. Sala 3 os. 29,33 m2
27. Łazienka 5,69 m2
28. Sala 3 os. 29,33 m2
29. Łazienka 5,58 m2
30. Kl. schodowa 28,41 m2
31. Sala 2 os. 29,03 m2
32. Łazienka 5,58 m2
33. Sala 2 os. 29,03 m2
34. Łazienka 5,58 m2
35. Sala 1 os. 12,02 m2
36. Łazienka 5,74 m2
37. Jadalnia pracownicza 19,85 m2
38. Szatnia per. med. męska 13,96 m2
39. Łazienka+natrysk 6,12 m2
40. Szatnia per. med. damska 14,73 m2
41. Łazienka+natrysk 6,12 m2
42. Kotłownia gazowa 24,51 m2
43. Pralnia podręczna 34,97 m2
44. Sala 3 os. 29,23 m2
45. Łazienka 5,63 m2
46. Sala 2 os. 29,13 m2
47. Łazienka 5,66 m2
48. Sala 2 os. 29,13 m2
49. Łazienka 5,66 m2
50. WC 4,76 m2
51. Dyżurka pielęg. 13,17 m2
52. Punkt przyg.leków 5,22 m2
53. Pom. porządkowe 2,21 m2
54. Gabinet terapeutyczny 39,19 m2
55. Sala 2 os. 29,13 m2
56. Łazienka 5,61 m2
57. Sala 2 os. 29,07 m2
58. Łazienka 5,56 m2
59. Sala 3 os. 29,33 m2
60. Łazienka 5,69 m2
61. Punkt przyjęcia leków 5,36 m2
62. Magazyn leków 11,07 m2
63. Punkt wydania leków 5,36 m2
64. Sala konferencyjna 38,61 m2
65. Korytarz 15,48 m2
66. Biuro 67,73 m2
67. WC 3,24 m2
68. Sekretariat 21,62 m2
69. Pokój biurowo księgowy 14,56 m2
70. Pokój kierownika 18,85 m2
71. Pokój biurowo księgowy 14,06 m2
72. Archiwum 8,83 m2

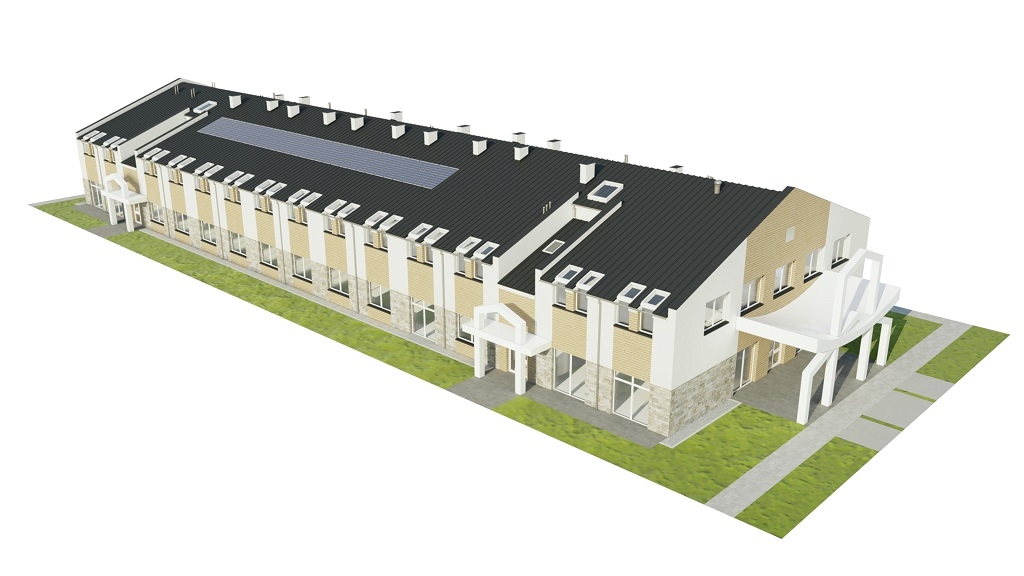

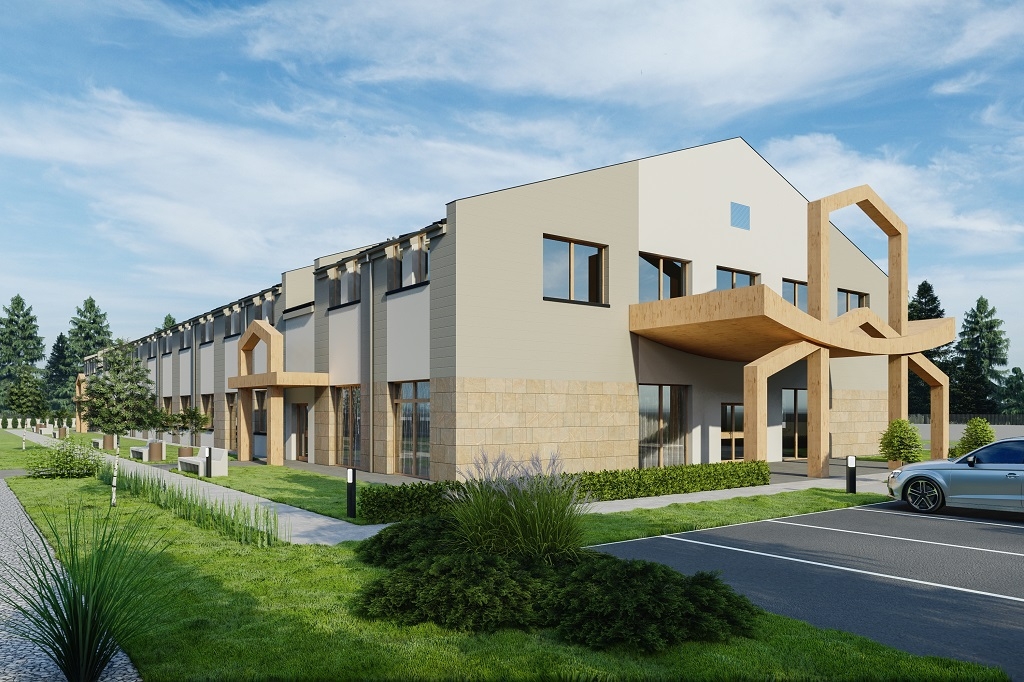

Model



Projekt K-136 - model

Elewacje



Projekt K-136 - elewacja

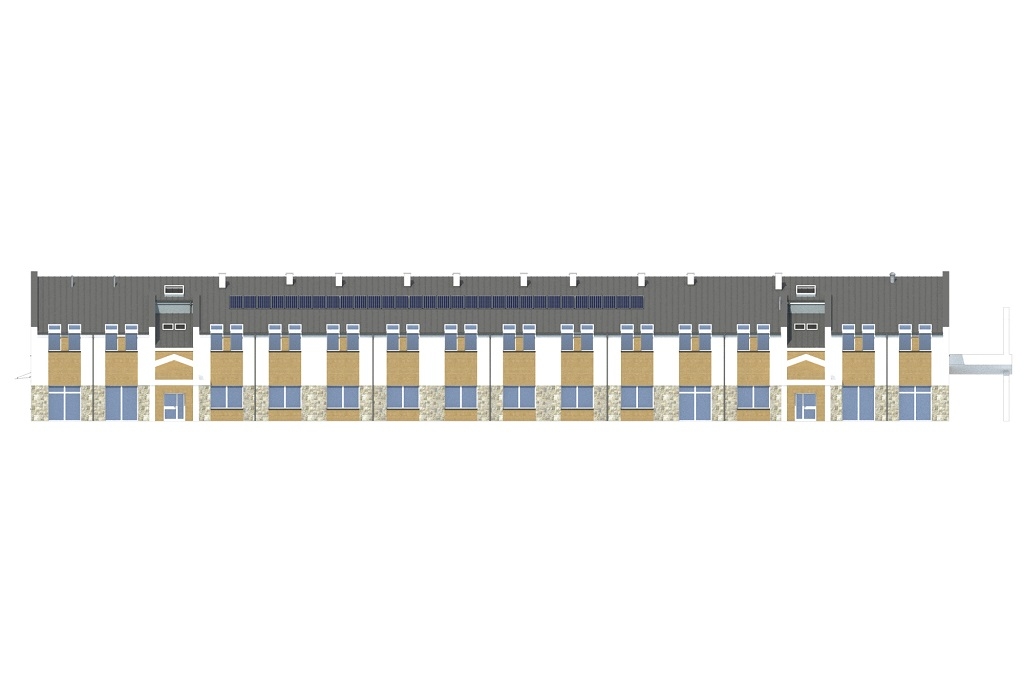

elewacja ogrodowa
Projekt K-136 - elewacja

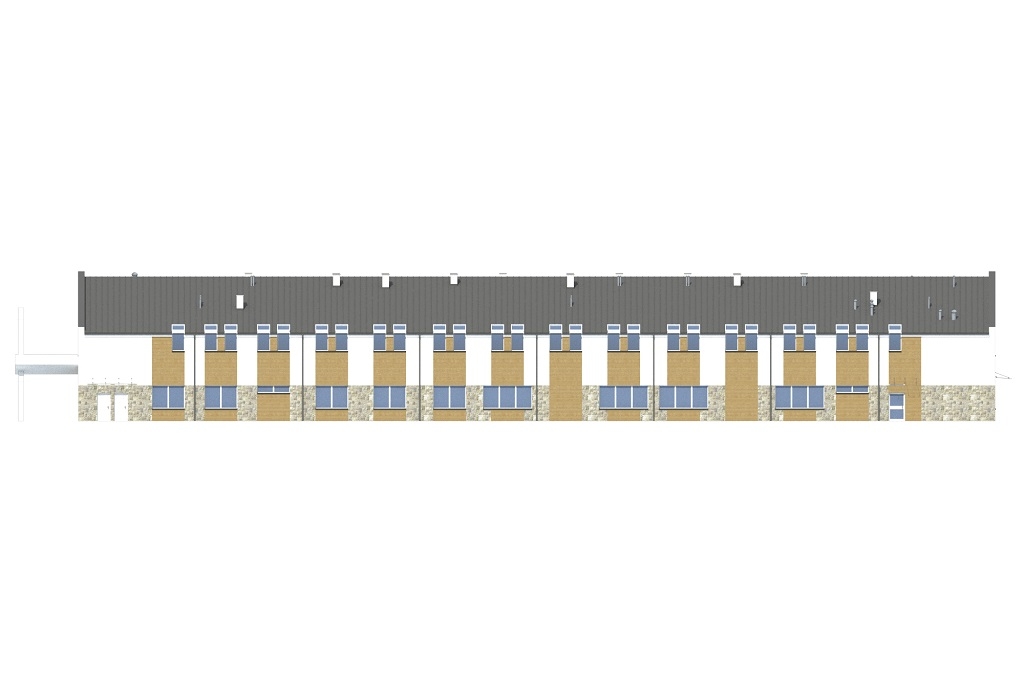

elewacja frontowa
Projekt K-136 - elewacja

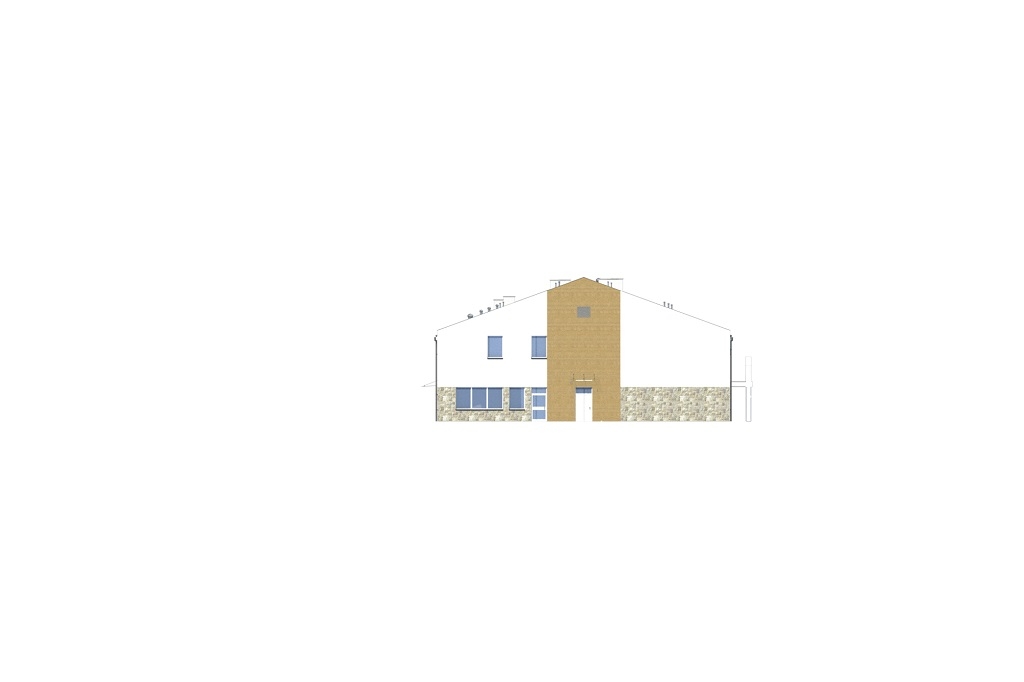

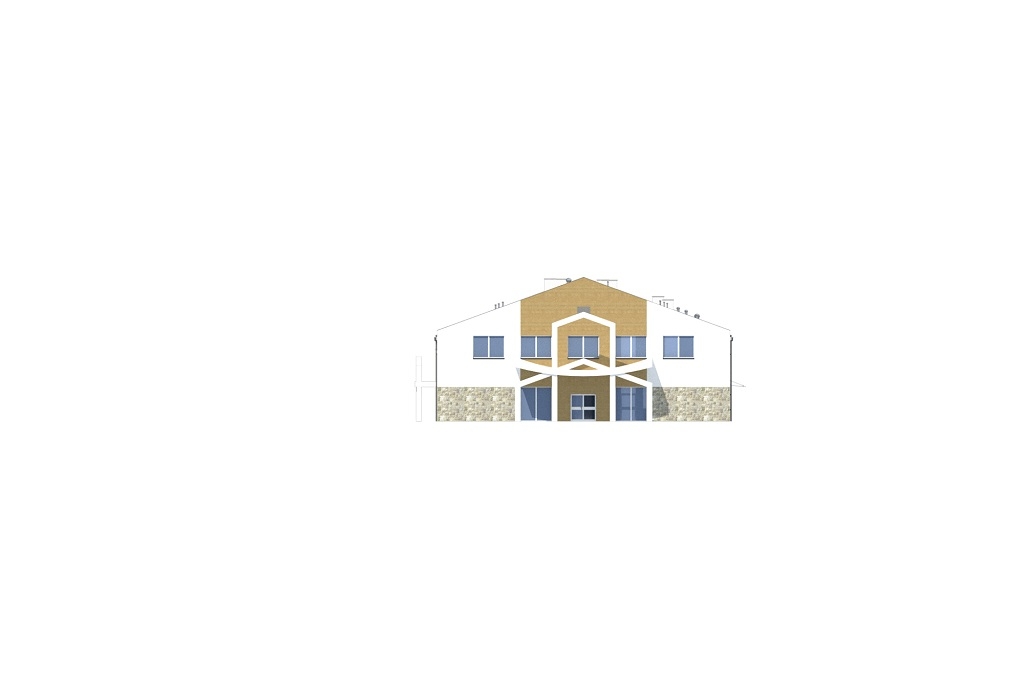

elewacja boczna
Projekt K-136 - elewacja
elewacja boczna

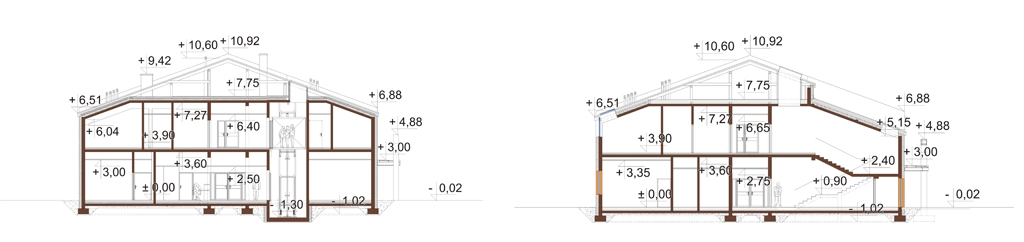

Przekrój



Projekt K-136 - przekrój Projekt K-136 - przekrój





Zadaj pytanie dotyczące tego projektu  kliknij

Projekt zakładu opiekuńczo - leczniczego K-136
Budynek parterowy z poddaszem użytkowym, bez garażu i piwnicy.
Obiekt przystosowany jest dla osób niepełnosprawnych. Przewidywane zatrudnienie około 30 osób (lub więcej w razie potrzeby).
Przewidywana ilość miejsc dla pensjonariuszy:
Parter - 38 osób: 10 osób w 5 pokojach 2 osobowych z łazienkami, 12 osób w 4 pokojach 3 osobowych z łazienkami, 16 osób w 4 pokojach 4 osobowych z łazienkami.
Poddasze - 40 osób: 1 osoba w 1 pokoju 1 osobowym z łazienką, 24 osoby w 12 pokojach 2 osobowych z łazienkami, 15 osób w 5 pokojach 3 osobowych z łazienkami.

Technologia: tradycyjna
Ściany zewnętrzne: bloczki silikatowe 24 cm, styropian 20 cm, tynk zewnętrzny
Strop w budynku: żelbetowy
Kąt nachylenia dachu: 20°
Ogrzewanie: kocioł gazowy, ogrzewanie c.w.u wspomagane przez instalację solarną
Wentylacja: mechaniczna
Pokrycie dachu: blacha dachówkowa
Wysokość ścianki kolankowej: 2,14 m
Powierzchnia dach: 1548,03 m2
Program:
*parter: wejście główne z wiatrołapem, pokój pobytu dziennego, recepcja z poczekalnią, 2 WC, 2 pomieszczenia techniczne, 2 pokoje przyjęć na odział, punkt przygotowania leków, dyżurka pielęgniarska, korytarz, izolatka + łazienka + śluza umywalkowo fartuchowa, wózkownia, 2 klatki schodowe, winda, rehabilitacja, brudownik, pomieszczenie porządkowe, pomieszczenie na odpadki medyczne, kuchnia podręczna, gabinet zabiegowy, gabinet lekarski, kuchnia, rozdzielnia kelnerska, zmywalnia, pomieszczenie na odpadki, obróbka warzyw / jaj, magazyn, szatnia dla personelu + kuchnia + łazienka, 5 pokoi 2 osobowych z łazienkami, 4 pokoje 3 osobowe z łazienkami, 4 pokoje 4 osobowe z łazienkami.
*poddasze: 2 klatki schodowe, winda, sekretariat, 4 pokoje biurowe, WC, korytarz, archiwum, łazienka, brudownik, punkt przygotowania / odbioru leków, sala konferencyjna, magazyn środków medycznych, kuchnia podręczna, pomieszczenie porządkowe, jadalnia pracownicza, szatnia personelu męskiego z łazienką, szatnia personelu damskiego z łazienką, 1 pokój 1 osobowy z łazienką, 12 pokoi 2 osobowych z łazienkami, 5 pokoi 3 osobowych z łazienkami.

Powierzchnia zabudowy: 1489.38 m²
Powierzchnia użytkowa: 2516.79 m²
Kubatura: 12931.01 m³
Szerokość działki: 30.20 m
UWAGA: podawana przez nas minimalna szerokość działki
dotyczy ustawienia budynku węższą elewacją.

Ilość kondygnacji: 2
Liczba pomieszczeń: 142
Kąt nachylenia dachu: 20°
Ilość pokoi: 31
Pokój na parterze: Tak
Wysokość budynku: 10.94 m
Rodzaj ogrzewania: gazowe
Wskaźnik energii pierwotnej: 165.20 kWh/(m²·rok)
Możemy dostosować ten projekt do Twoich potrzeb, napisz co chciałbyś w nim zmienić, przeprojektujemy go tak, aby w pełni odpowiadał Twoim oczekiwaniom Garaż: bez garażu
Piwnica: bez podpiwniczenia
Poddasze: poddasze użytkowe
Typ: komercyjne, projekt budynku usługowego, projekt domu spokojnej starości, projekt SPA, projekt sanatorium, sanatorium, dom spokojnej starości, gabinet odnowy biologicznej, dom opieki, projekt domu opieki, parterowe z poddaszem użytkowym, projekt Zakładu Opieki Leczniczej , Projekt ZOL
Technologia: tradycyjna

Architekt: Ewa Ferfecka-Homola, Jaromir Mruk
CENA 3 EGZ. PROJEKTU 6 000 PLN KUP
PROJEKT


ŁĄCZNA ZAWARTOŚĆ OBU PROJEKTÓW ARCHITEKTONICZNO - BUDOWLANEGO ORAZ PROJEKTU TECHNICZNEGO, KTÓRE MOŻNA ZAMÓWIĆ RAZEM LUB OSOBNO :
  • projekt architektoniczny budowlany
  • projekt konstrukcyjny budowlany
  • projekt budowlany wewnętrznych instalacji sanitarnych (wod-kan, gaz, c.o., wentylacja mechaniczna, technologia kotłowni na paliwo gazowe, instalacja solarna)
  • projekt budowlany wewnętrznej instalacji elektrycznej oraz instalacji odgromowej
  • zestawienie materiałów budowlanych
  • zestawienie elementów więźby dachowej
  • projektowana charakterystyka energetyczna budynku
  • zgoda na zmiany w projekcie

Uzyskujemy pozwolenia na budowę i wykonujemy adaptacje do konkretnej działki  sprawdź szczegóły >>

Projekt został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
