Projekt

Centrum sportu

Kod: LK-137
Zadzwoń do nas!
PN - PT od 8 do 16: 12 414 35 06,
12 414 35 34, 12 410 49 71

zobacz realizacje naszych projektów

Rzut parteru



Projekt LK-137 - rzut

PARTER: 287,22 m2

1. Hol 56,19 m2
2. Hol 12,69 m2
3. Szatnia damska 9,97 m2
4. Toaleta damska 7,12 m2
5. WC damskie 8,42 m2
6. Siłownia 77,78 m2
7. Pom. techni. 2,09 m2
8. Pom. porządko. 3,33 m2
9. Szatnia męska 8,83 m2
10. Toaleta męska 8,57 m2
11. WC męskie 4,72 m2
12. Pom. techni. 4,25 m2
13. Węzeł cieplny 10,1 m2
14. Sala wolne ciężary 26,23 m2
15. Toaleta dla niepeł. 5,0 m2
16. Pokój socjalny 5,45 / 6,42 m2
17. Sala kinezyterapii 15,14 m2
18. Sala e-sportu 9,12 m2
19. Schody 12,22 m2

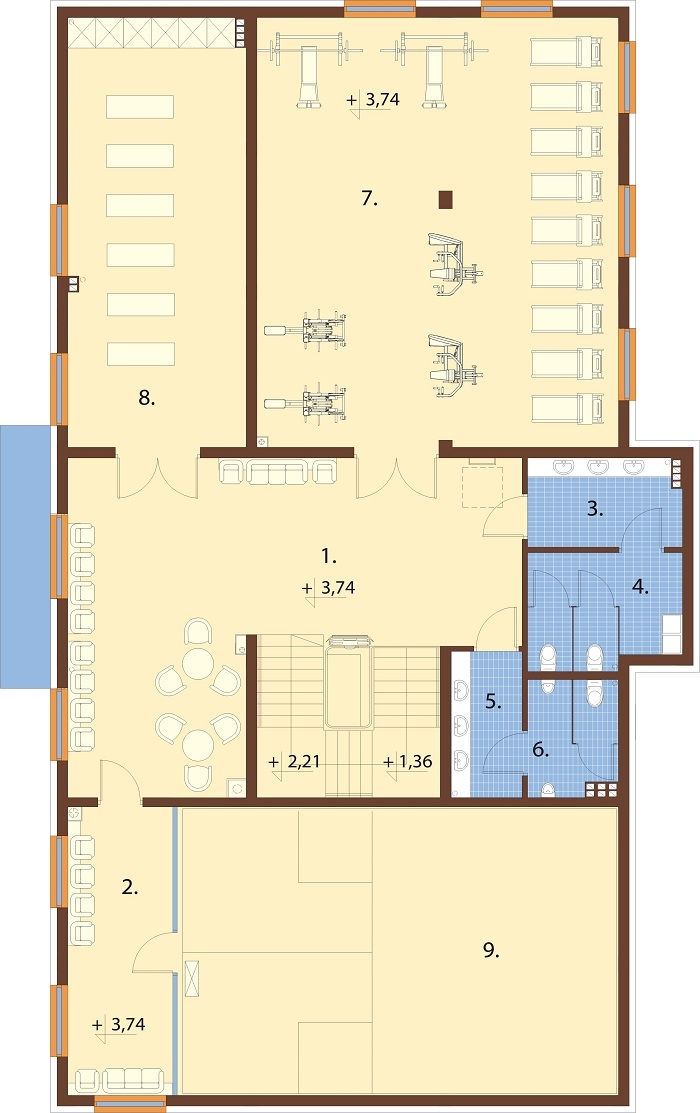

Rzut I piętra



Projekt LK-137 - rzut

I PIĘTRO: 272,97 m2

1. Hol 55,55 m2
2. Poczekalnia 14,93 m2
3. Toaleta damska 6,64 m2
4. WC damskie 7,74 m2
5. Toaleta męska 5,11 m2
6. WC męskie 4,82 m2
7. Siłownia 77,72 m2
8. Sala fitness 38,06 m2
9. Squash 62,4 m2

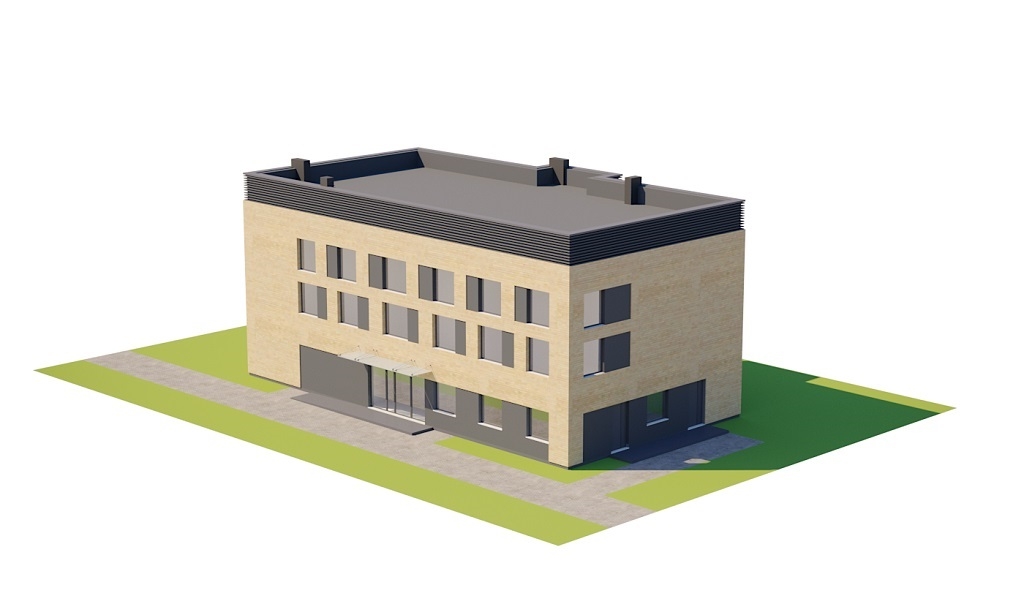

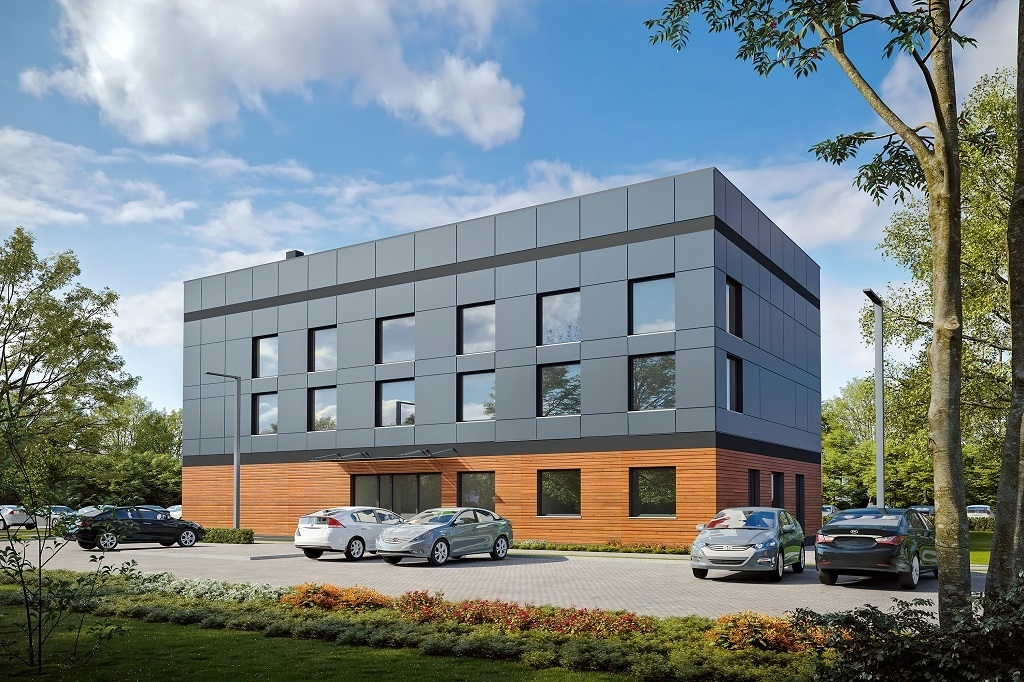

Model



Projekt LK-137 - model

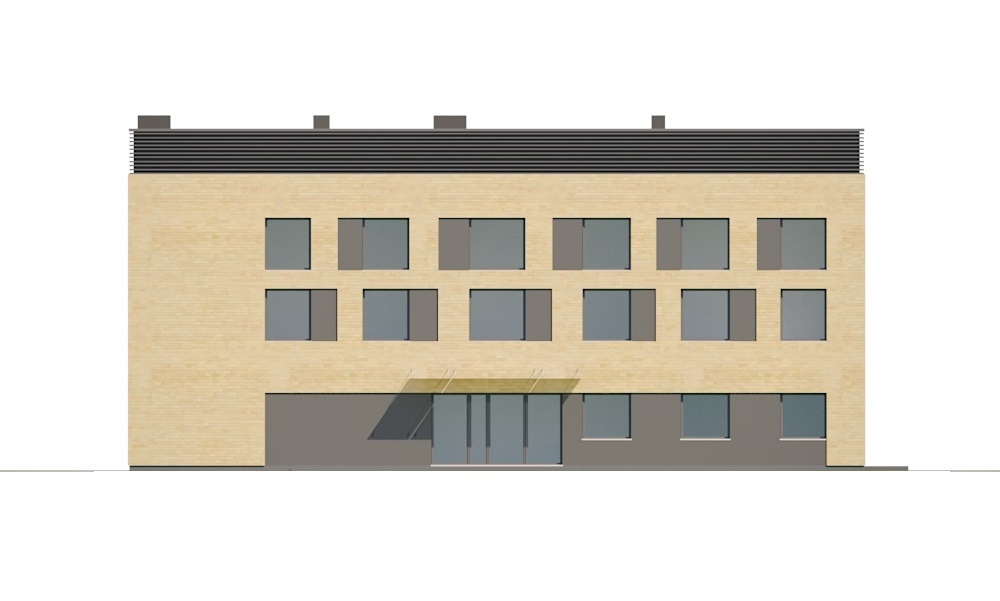

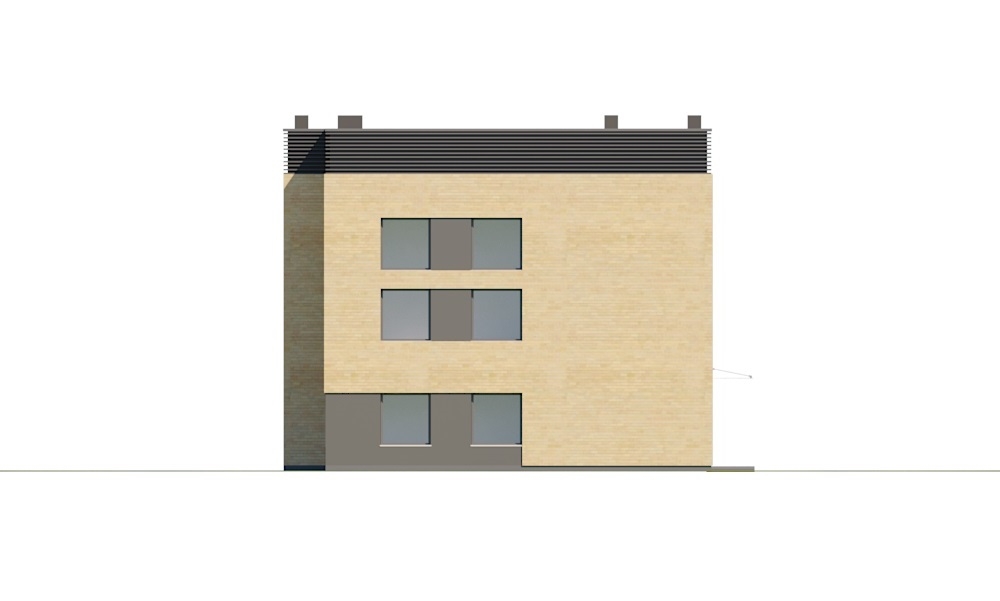

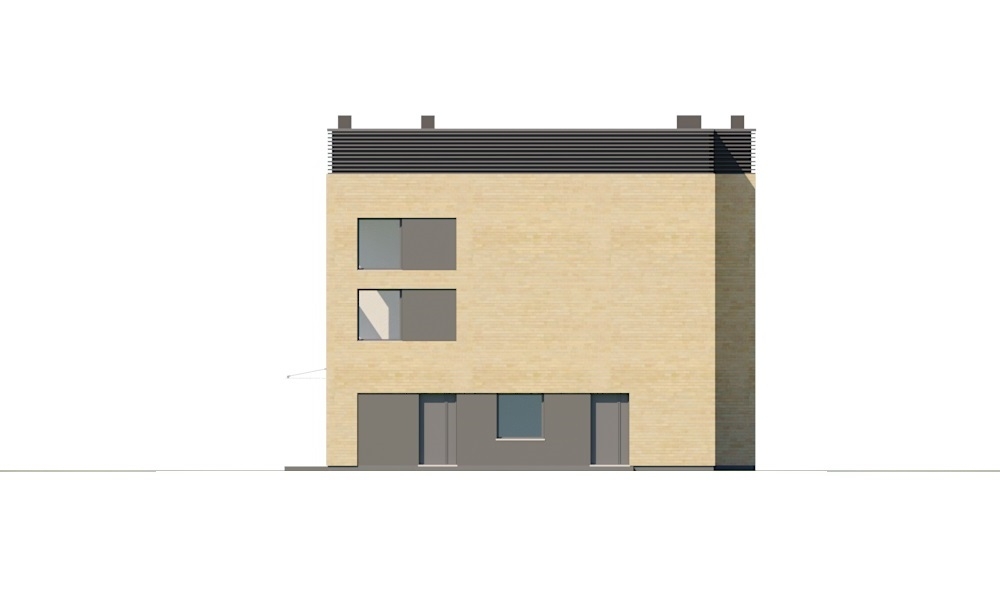

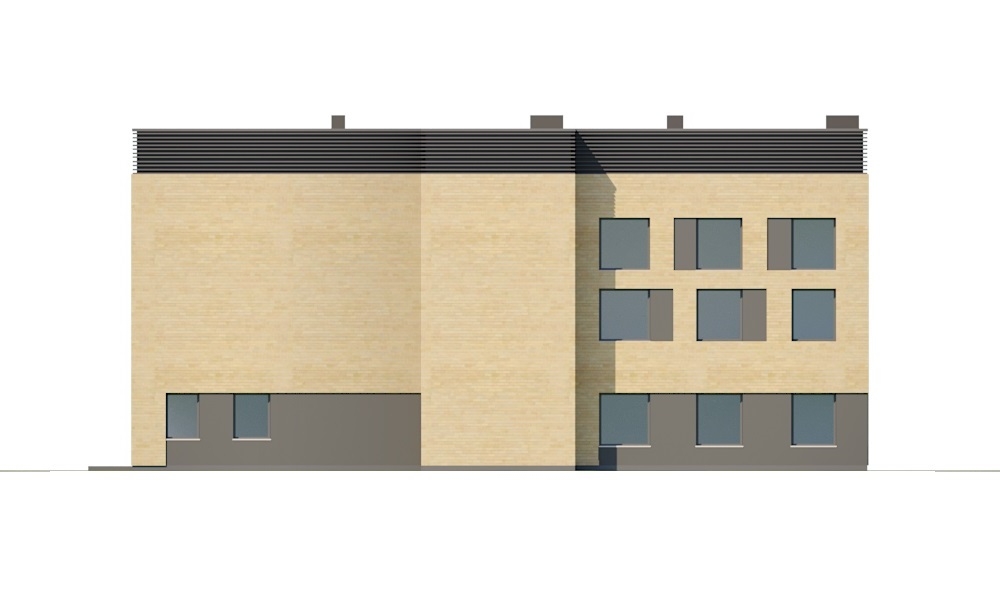

Elewacje



Projekt LK-137 - elewacja
elewacja ogrodowa
Projekt LK-137 - elewacja
elewacja frontowa
Projekt LK-137 - elewacja
elewacja boczna
Projekt LK-137 - elewacja
elewacja boczna

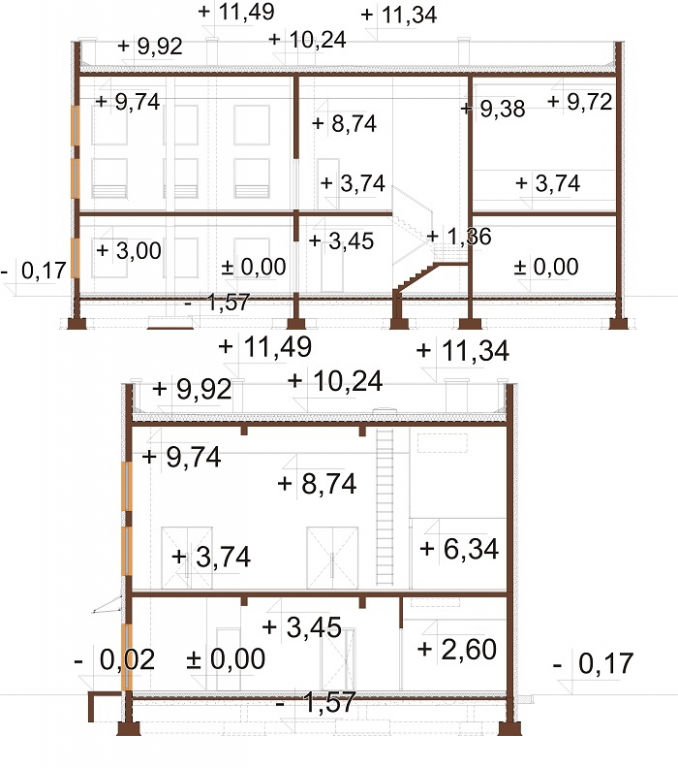

Przekrój



Projekt LK-137 - przekrój
Zadaj pytanie dotyczące tego projektu  kliknij

Centrum sportu LK-137
Budynek 2 kondygnacyjny (parter i I piętro), bez garażu i piwnicy. Obiekt zaprojektowano na około 30 klientów i 5 pracowników. Przystosowany jest dla osób niepełnosprawnych.

Technologia: tradycyjna
Ściany zewnętrzne: bloczki z betonu komórkowego 24 cm, styropian 15 cm, tynk zewnętrzny
Strop w budynku: żelbetowy
Kąt nachylenia dachu: 3% - 5%
Ogrzewanie: kocioł na paliwo stałe zlokalizowany poza budynkiem.
Wentylacja: mechaniczna
Pokrycie dachu: papa termozgrzewalna
Powierzchnia dach: 298 m2
Program: hol, szatnia damska, toaleta damska, 2 WC damskie, 2 sale siłowniane, pomieszczenia techniczne i porządkowe, szatnia męska, toaleta męska, 2 WC męskie, węzeł cieplny, toaleta dla niepełnosprawnych, sala wolne ciężary, pokój socjalny, sala kinezyterapii, sala e-sportu, poczekalnia, sala fitness, squash.

Powierzchnia zabudowy: 336.23 m²
Powierzchnia użytkowa: 560.19 m²
Kubatura: 3515.90 m³
Szerokość działki: 21.59 m
UWAGA: podawana przez nas minimalna szerokość działki
dotyczy ustawienia budynku węższą elewacją.

Ilość kondygnacji: 2
Liczba pomieszczeń: 28
Kąt nachylenia dachu: 3% - 5%
Pokój na parterze: Nie
Wysokość budynku: 11.51 m
Rodzaj ogrzewania: paliwo stałe
Wskaźnik energii pierwotnej: 19.35 kWh/(m²·rok)
Możemy dostosować ten projekt do Twoich potrzeb, napisz co chciałbyś w nim zmienić, przeprojektujemy go tak, aby w pełni odpowiadał Twoim oczekiwaniom Garaż: bez garażu
Piwnica: bez podpiwniczenia
Poddasze: piętro
Typ: piętrowe, komercyjne, projekt budynku usługowego, centrum sportu, projekt siłowni
Technologia: tradycyjna

Architekt: Ewa Ferfecka-Homola, Katarzyna Sieduszewska
CENA 3 EGZ. PROJEKTU 3 200 PLN KUP
PROJEKT


ŁĄCZNA ZAWARTOŚĆ OBU PROJEKTÓW ARCHITEKTONICZNO - BUDOWLANEGO ORAZ PROJEKTU TECHNICZNEGO, KTÓRE MOŻNA ZAMÓWIĆ RAZEM LUB OSOBNO :
  • projekt architektoniczny budowlany
  • projekt konstrukcyjny budowlany
  • projekt budowlany wewnętrznych instalacji sanitarnych (wod-kan, c.o., wentylacja mechaniczna)
  • projekt budowlany wewnętrznej instalacji elektrycznej oraz instalacji odgromowej
  • przedmiar robót budowlanych
  • projektowana charakterystyka energetyczna budynku
  • zgoda na zmiany w projekcie

Uzyskujemy pozwolenia na budowę i wykonujemy adaptacje do konkretnej działki  sprawdź szczegóły >>

Projekt został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
