Projekt domu

BUDYNEK WIELORODZINNY
Kod: L-6763
Zadzwoń do nas!
PN - PT od 8 do 16: 12 414 35 06,
12 414 35 34, 12 410 49 71
OFERTA
BUDOWY DODAJ
DO TECZKI KUP
PROJEKT

POWIĘKSZ
Zobacz ten projekt
w odbiciu lustrzanym
CENA 3 EGZ. PROJEKTU 2 000 PLN
KUP
PROJEKT
POWIERZCHNIA MIESZKALNA 763.98 m²



zobacz realizacje naszych projektów

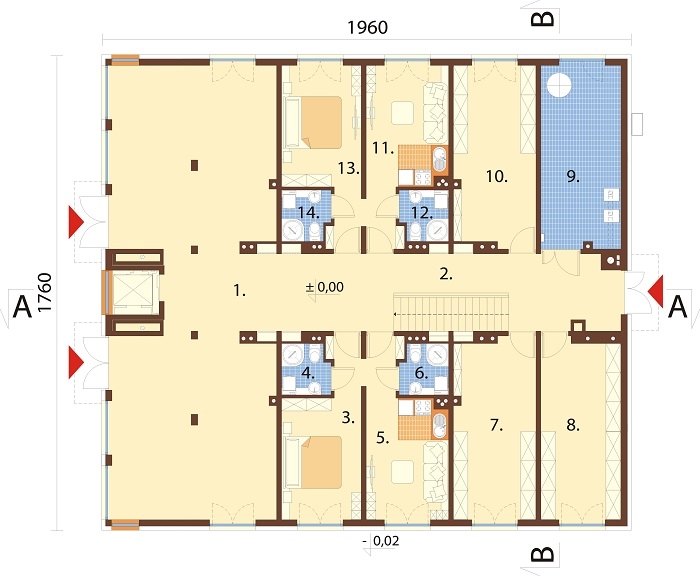

Rzut parteru



Projekt domu L-6763 - rzut

PARTER: 285,54 / 281,27 m2

1. Hol 94,52 m2
2. Komunikacja 35,36 / 31,09 m2
7. Pom. gosp. 20,17 m2
8. Pom. gosp. 19,41 m2
9. Kotłownia 19,82 m2
10. Pom. gosp. 19,98 m2

Lokal nr I: 38,14 m2
3. Pokój 15,64 m2
4. Łazienka 3,20 m2
5. Pokój z ane. kuche. 16,10 m2
6. Łazienka 3,20 m2

Lokal nr II: 38,14 m2
11. Pokój z ane. kuche. 16,10 m2
12. Łazienka 3,20 m2
13. Pokój 15,64 m2
14. Łazienka 3,20 m2

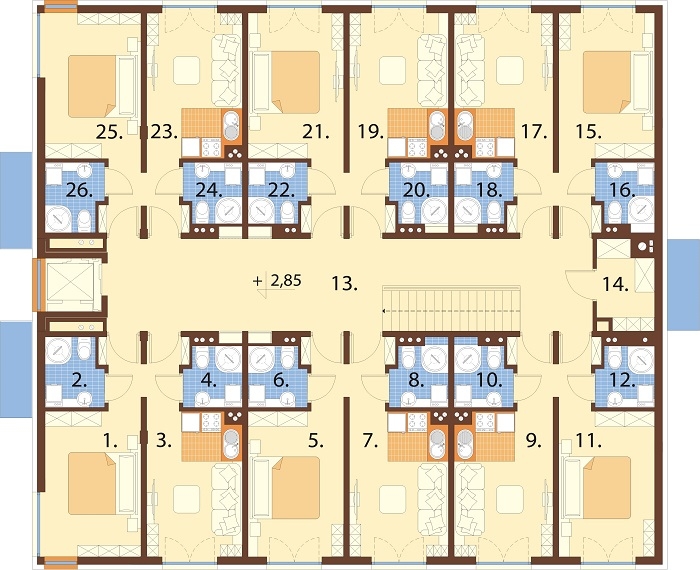

Rzut I piętra



Projekt domu L-6763 - rzut

I PIĘTRO: 275,48 m2
13. Komunikacja 42,48 m2
14. Pom. gosp. 4,38 m2

Lokal nr III: 37,96 m2
1. Pokój 15,69 m2
2. Łazienka 3,65 m2
3. Pokój z ane. kuche. 15,42 m2
4. Łazienka 3,20 m2

Lokal nr IV: 38,14 m2
5. Pokój 15,64 m2
6. Łazienka 3,20 m2
7. Pokój z ane. kuche. 16,10 m2
8. Łazienka 3,20 m2

Lokal nr V: 38,21 m2
9. Pokój z ane. kuche. 16,10 m2
10. Łazienka 3,20 m2
11. Pokój 15,69 m2
12. Łazienka 3,22 m2

Lokal nr VI: 38,21 m2
15. Pokój 15,69 m2
16. Łazienka 3,22 m2
17. Pokój z ane. kuche. 16,10 m2
18. Łazienka 3,20 m2

Lokal nr VII: 38,14 m2
19. Pokój z ane. kuche. 16,10 m2
20. Łazienka 3,20 m2
21. Pokój 15,64 m2
22. Łazienka 3,20 m2

Lokal nr VIII: 37,96 m2
23. Pokój z ane. kuch. 15,42 m2
24. Łazienka 3,20 m2
25. Pokój 15,69 m2
26. Łazienka 3,65 m2

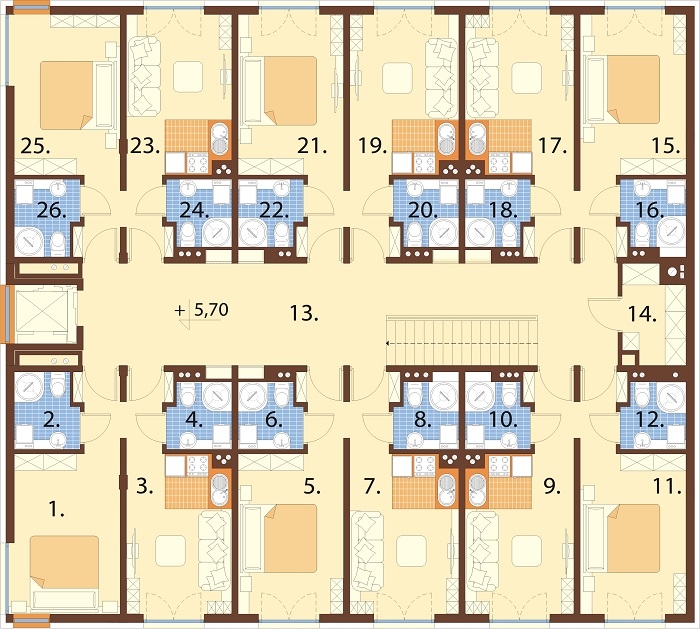

Rzut II piętra



Projekt domu L-6763 - rzut

II PIĘTRO: 275,48 m2
13. Komunikacja 42,48 m2
14. Pom. gosp. 4,38 m2

Lokal nr IX: 37,96 m2
1. Pokój 15,69 m2
2. Łazienka 3,65 m2
3. Pokój z ane. kuch. 15,42 m2
4. Łazienka 3,20 m2

Lokal nr X: 38,14 m2
5. Pokój 15,64 m2
6. Łazienka 3,20 m2
7. Pokój z ane. kuch. 16,10 m2
8. Łazienka 3,20 m2

Lokal nr XI: 38,21 m2
9. Pokój z ane. kuch. 16,10 m2
10. Łazienka 3,20 m2
11. Pokój 15,69 m2
12. Łazienka 3,22 m2

Lokal nr XII: 38,21 m2
15. Pokój 15,69 m2
16. Łazienka 3,22 m2
17. Pokój z ane. kuch. 16,10 m2
18. Łazienka 3,20 m2

Lokal nr XIII: 38,14 m2
19. Pokój z ane. kuch. 16,10 m2
20. Łazienka 3,20 m2
21. Pokój 15,64 m2
22. Łazienka 3,20 m2

Lokal nr XIV: 37,96 m2
23. Pokój z ane. kuch. 15,42 m2
24. Łazienka 3,20 m2
25. Pokój 15,69 m2
26. Łazienka 3,65 m2

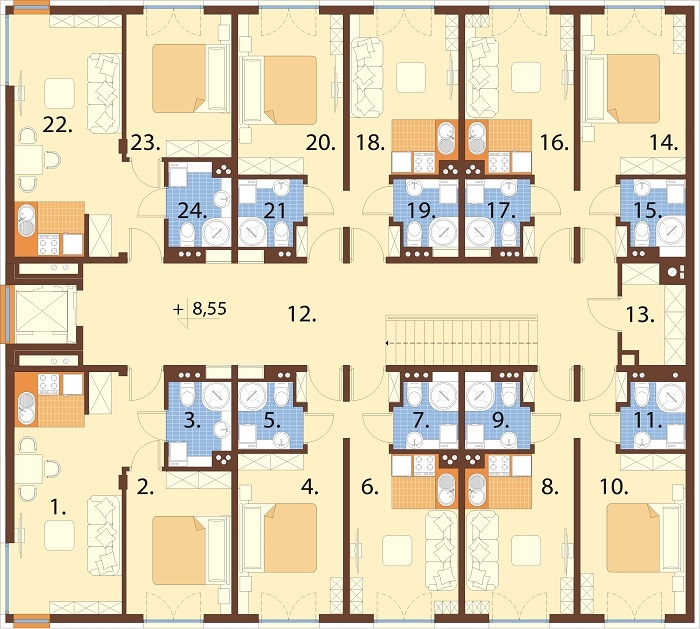

Rzut III piętra



Projekt domu L-6763 - rzut

III PIĘTRO: 277,32 m2
12. Komunikacja 42,48 m2
13. Pom. gosp. 4,38 m2

Lokal nr XV: 38,88 m2
1. Pokój z ane. kuche. 23,29 m2
2. Pokój 11,69 m2
3. Łazienka 3,90 m2

Lokal nr XVI: 38,14 m2
4. Pokój 15,64 m2
5. Łazienka 3,20 m2
6. Pokój z ane. kuche. 16,10 m2
7. Łazienka 3,20 m2

Lokal nr XVII: 38,21 m2
8. Pokój z ane. kuche. 16,10 m2
9. Łazienka 3,20 m2
10. Pokój 15,69 m2
11. Łazienka 3,22  m2

Lokal nr XVIII: 38,21 m2
14. Pokój 15,69 m2
15. Łazienka 3,22 m2
16. Pokój z ane. kuche. 16,10 m2
17. Łazienka 3,20 m2

Lokal nr XIX: 38,14 m2
18. Pokój z ane. kuche. 16,10 m2
19. Łazienka 3,20 m2
20. Pokój 15,64 m2
21. Łazienka 3,20 m2

Lokal nr XX: 38,88 m2
22. Pokój z ane. kuche. 23,29 m2
23. Pokój 11,69 m2
24. Łazienka 3,90 m2

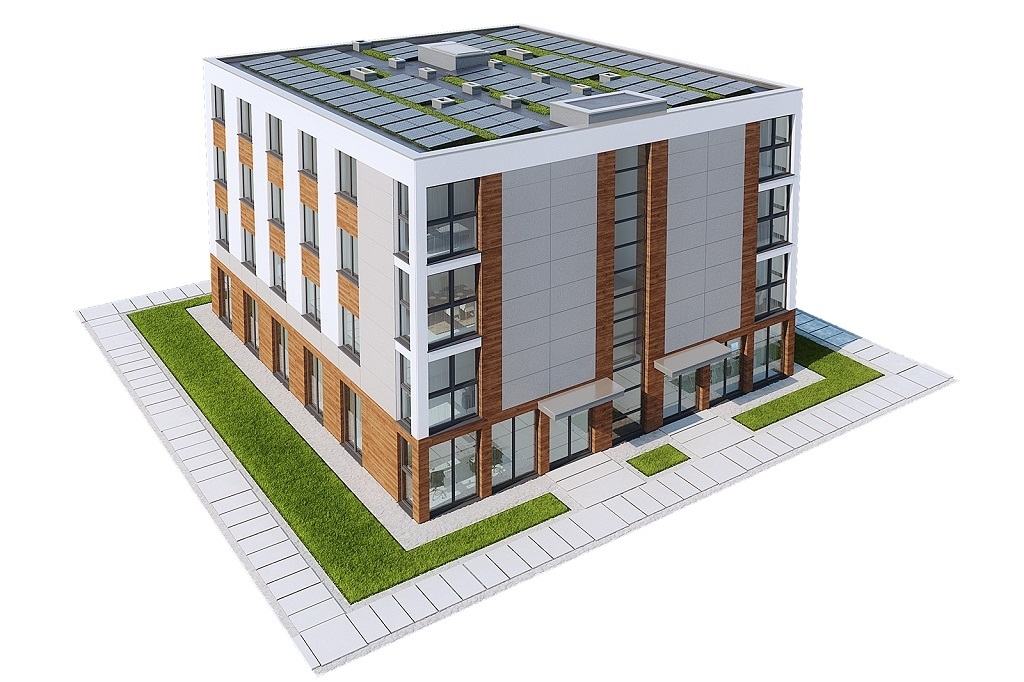

Model



Projekt domu L-6763 - model

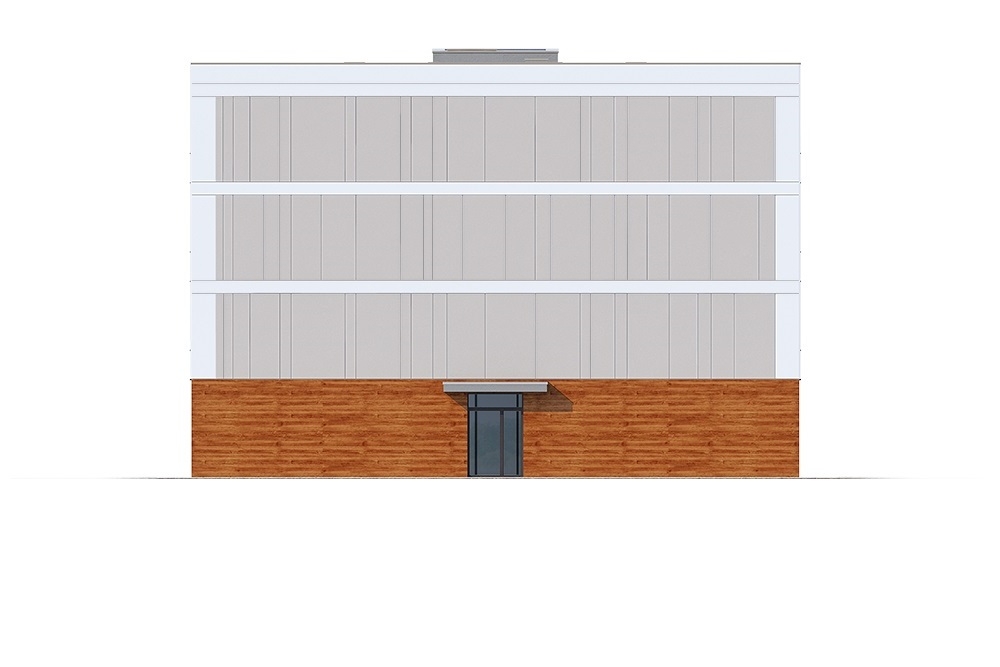

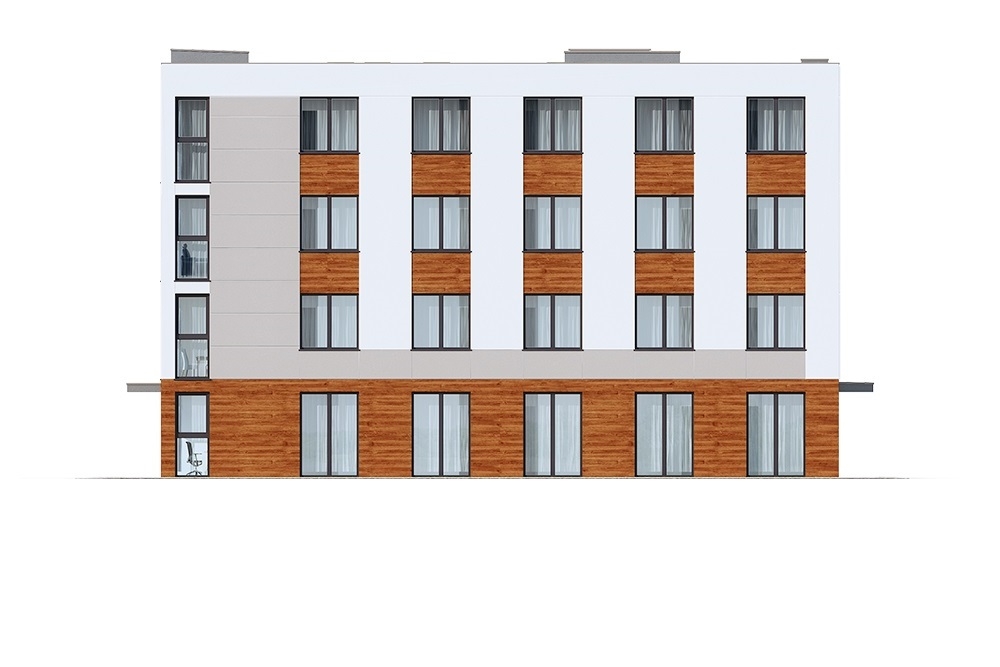

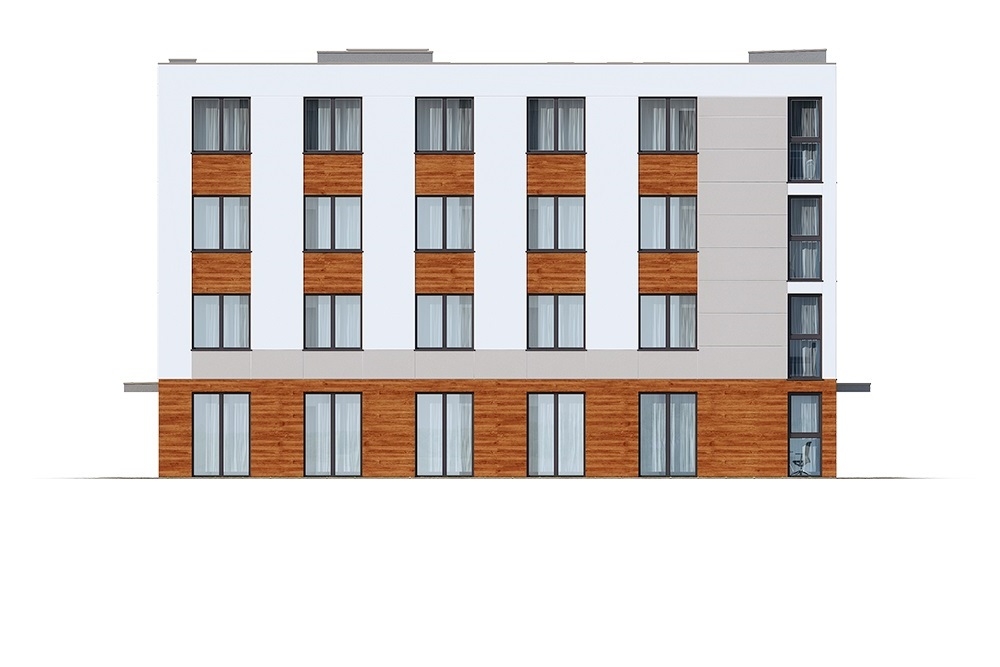

Elewacje



Projekt domu L-6763 - elewacja
elewacja ogrodowa
Projekt domu L-6763 - elewacja

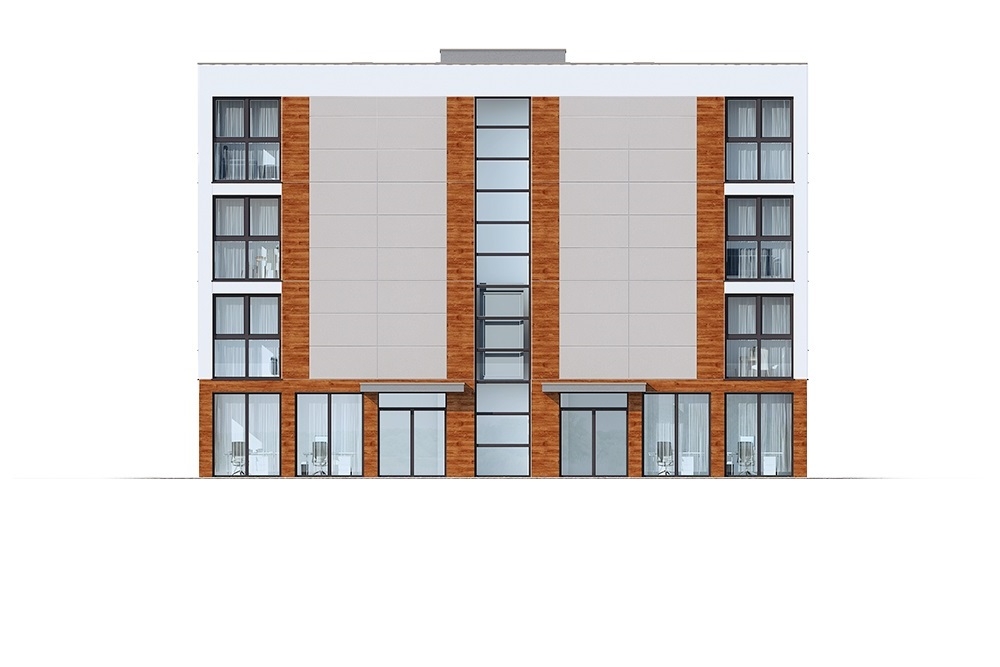

elewacja frontowa
Projekt domu L-6763 - elewacja
elewacja boczna
Projekt domu L-6763 - elewacja
elewacja boczna

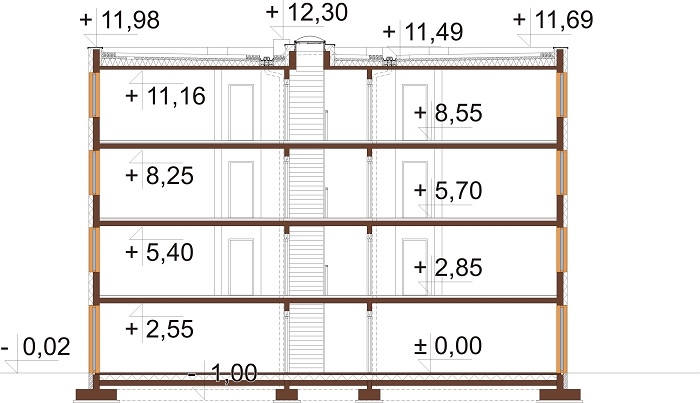

Przekrój



Projekt domu L-6763 - przekrój Projekt domu L-6763 - przekrój





Zadaj pytanie dotyczące tego projektu  kliknij

Projekt budynku wielorodzinnego L-6763
Budynek posiada 4 kondygnacje nadziemne (parter, I piętro, II piętro oraz III piętro). Nie posiada podpiwniczenia, ani garażu.
Na parterze znajdują się 2 lokale mieszkalne, a na pozostałych kondygnacjach znajduje się po 6 lokali mieszkalnych (w sumie 20).

Technologia: tradycyjna
Ściany zewnętrzne: bloczki silikatowe 24 cm, izolacja termiczna EPS 15 cm, tynk zewnętrzny
Strop w budynku: żelbetowy
Kąt nachylenia dachu: 2%
Ogrzewanie: gazowe, c.w.u. ogrzewane przez pompę ciepła
Wentylacja: mechaniczna hybrydowa
Pokrycie dachu: stropodach zielony
Powierzchnia dach: 476,68 m2
Program:
Parter: hol, komunikacja, 3 pomieszczenia gospodarcze, kotłownia, 2 lokale mieszkalne o powierzchni 38,14 m2
Piętro I: komunikacja, pomieszczenie gospodarcze, 2 lokale mieszkalne o powierzchni 37,96 m2, 2 lokale mieszkalne o powierzchni 38,14 m2, 2 lokale mieszkalne o powierzchni 38,21 m2
Piętro II: komunikacja, pomieszczenie gospodarcze, 2 lokale mieszkalne o powierzchni 37,96 m2, 2 lokale mieszkalne o powierzchni 38,14 m2, 2 lokale mieszkalne o powierzchni 38,21 m2
Piętro III: komunikacja, pomieszczenie gospodarcze, 2 lokale mieszkalne o powierzchni 38,88 m2, 2 lokale mieszkalne o powierzchni 38,14 m2, 2 lokale mieszkalne o powierzchni 38,21 m2

W budynku zaprojektowano również instalację fotowoltaiczną na dachu o mocy 21 kWp, która produkuje prąd na potrzeby pompy ciepła do podgrzewu ciepłej wody użytkowej.

 Powierzchnia zabudowy: 344.96 m²
Powierzchnia użytkowa: 1109.55 m²
Kubatura: 4347.00 m³
Szerokość działki: 25.60 m
UWAGA: podawana przez nas minimalna szerokość działki
dotyczy ustawienia budynku węższą elewacją.
Ilość kondygnacji: 4
Liczba pomieszczeń: 90
Kąt nachylenia dachu: 2%
Ilość pokoi: 20
Pokój na parterze: Tak
Wysokość budynku: 12.43 m
Rodzaj ogrzewania: gazowe
Wskaźnik energii pierwotnej: 47.69 kWh/(m²·rok)
Możemy dostosować ten projekt do Twoich potrzeb, napisz co chciałbyś w nim zmienić, przeprojektujemy go tak, aby w pełni odpowiadał Twoim oczekiwaniom Garaż: bez garażu
Piwnica: bez podpiwniczenia
Poddasze: piętro
Typ: komercyjne, budynek wielorodzinny, projekt budynku wielorodzinnego, projekty budynków wielorodzinnych, blok, z fotowoltaiką
Technologia: tradycyjna

Architekt: Ewa Ferfecka-Homola, Paweł Bronowski
CENA 3 EGZ. PROJEKTU 2 000 PLN KUP
PROJEKT


ŁĄCZNA ZAWARTOŚĆ OBU PROJEKTÓW ARCHITEKTONICZNO - BUDOWLANEGO ORAZ PROJEKTU TECHNICZNEGO, KTÓRE MOŻNA ZAMÓWIĆ RAZEM LUB OSOBNO :
  • projekt architektoniczny budowlany
  • projekt konstrukcyjny budowlany
  • projekt budowlany wewnętrznych instalacji sanitarnych (wod-kan, gaz, c.o. wentylacja mechaniczna hybrydowa)
  • projekt budowlany wewnętrznej instalacji elektrycznej, instalacji odgromowej i fotowoltaicznej
  • pzestawienie materiałów budowlanych
  • projektowana charakterystyka energetyczna budynku
  • zgoda na zmiany w projekcie



Projekt dostosowany do aktualnych norm dostępny w terminie ustalonym z biurem

ZOBACZ PODOBNE PROJEKTY





Uzyskujemy pozwolenia na budowę i wykonujemy adaptacje do konkretnej działki  sprawdź szczegóły >>

Projekt został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
