Projekt

Budynek mieszkalno - gospodarczy
Kod: LZG-102
Zadzwoń do nas!
PN - PT od 8 do 16: 12 414 35 06,
12 414 35 34, 12 410 49 71
OFERTA
BUDOWY DODAJ
DO TECZKI KUP
PROJEKT

POWIĘKSZ
Zobacz ten projekt
w odbiciu lustrzanym
CENA 3 EGZ. PROJEKTU 800 PLN
KUP
PROJEKT
POWIERZCHNIA MIESZKALNA 41.30 m²

za pomocą formularza kliknij >>

Ten projekt możesz zamówić również w wersji szkieletowej za dopłatą 2500 zł do jego ceny podstawowej. Termin realizacji takiego zamówienia to 21 dni roboczych. Aby złożyć zamówienie na taki wariant skontaktuj się z nami mailowo lub telefonicznie
Projekt ten nie wymaga pozwolenia na budowę i może być budowany na zgłoszenie zgodnie ze znowelizowanym Prawem Budowlanym obowiązującym od 3.01.2022 roku czytaj więcej >>

Zgodnie z aktualnym Prawem Budowlanym, zmianami nieistotnymi, które można wprowadzić w trakcie budowy są:

  • układ ścian wewnętrznych,
  • materiał pokrycia dachu,
  • technologia (murowana na szkieletową lub odwrotnie),
  • przebieg instalacji,
  • dodanie lub zamiana instalacji,
  • dodanie lub likwidacja okien i drzwi,
  • rodzaj materiałów budowlanych,
  • przeznaczenie pomieszczeń,
  • rodzaj elewacji,
  • kominek (dodanie lub likwidacja),
  • rodzaj stropu,
  • rodzaj więźby.
Na wszystkie zmiany, zarówno nieistotne wymienione powyżej, jak i istotne wymagające przeprojektowania, udzielamy bezpłatnej zgody.

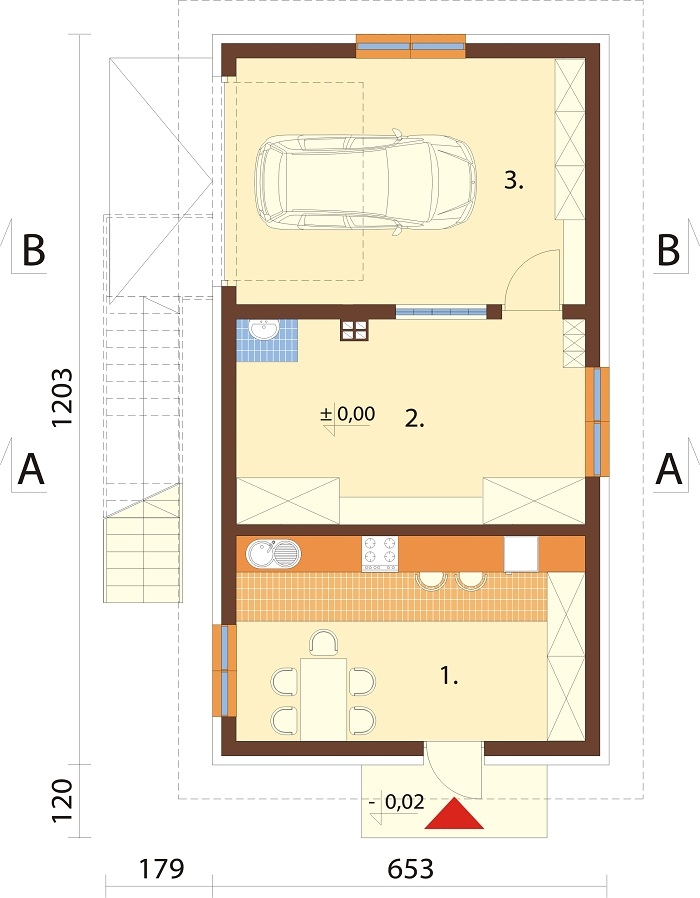

Rzut parteru



Projekt LZG-102 - rzut

PARTER: 61,2 m2

1. Kuchnia 19,2 m2
2. Warsztat 19,0 m2
3. Garaż 23,0 m2

zobacz rysunek szczegółowy

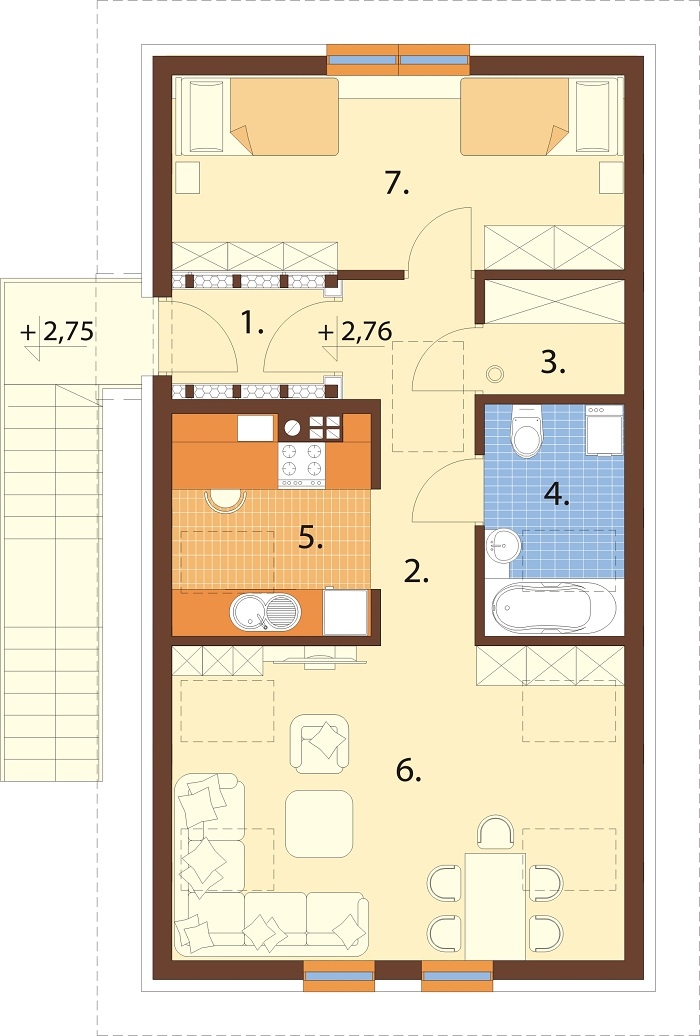

Rzut poddasza



Projekt LZG-102 - rzut

PODDASZE: 41,3 / 58,8 m2

1. Wiatrołap 2,3 m2
2. Hall 6,2 m2
3. Garderoba 1,1 / 2,5 m2
4. Łazienka 2,3 / 5,1 m2
5. Kuchnia 4,3 / 6,0 m2
6. Pokój 15,5 / 22,7 m2
7. Pokój 9,6 / 14,0 m2

zobacz rysunek szczegółowy

Model



Projekt LZG-102 - model

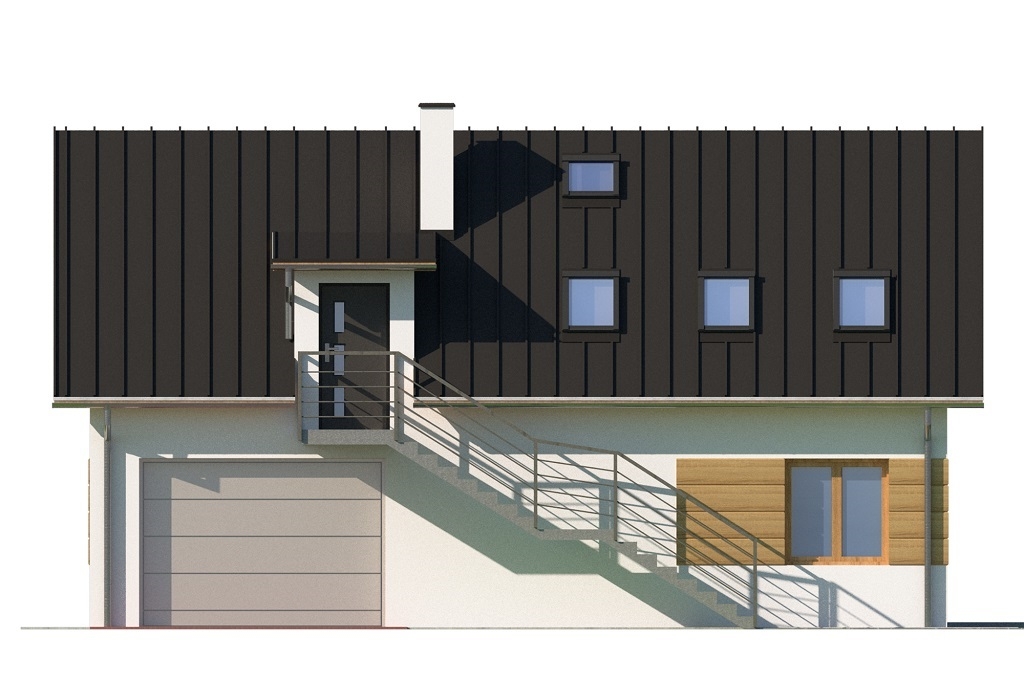

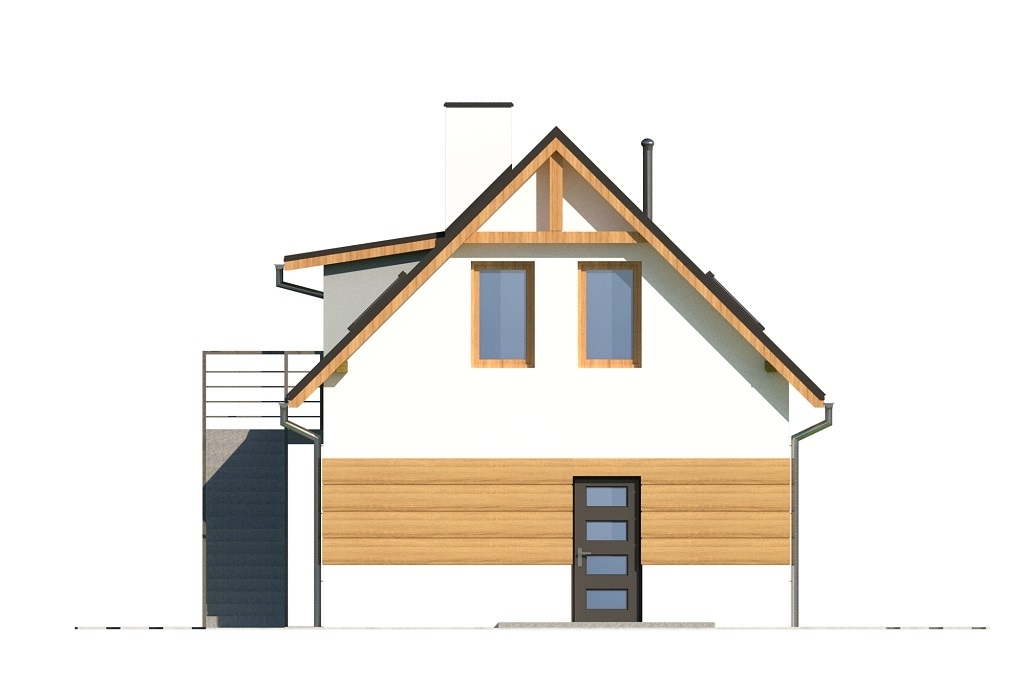

Elewacje



Projekt LZG-102 - elewacja
elewacja ogrodowa
Projekt LZG-102 - elewacja
elewacja frontowa

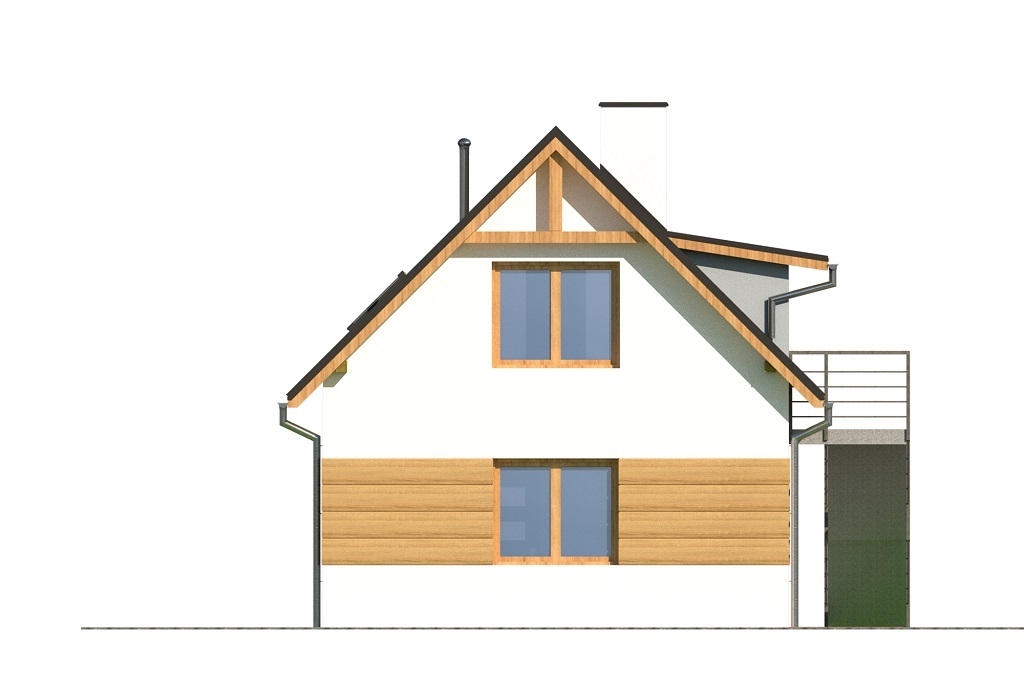

Projekt LZG-102 - elewacja
elewacja boczna
Projekt LZG-102 - elewacja
elewacja boczna

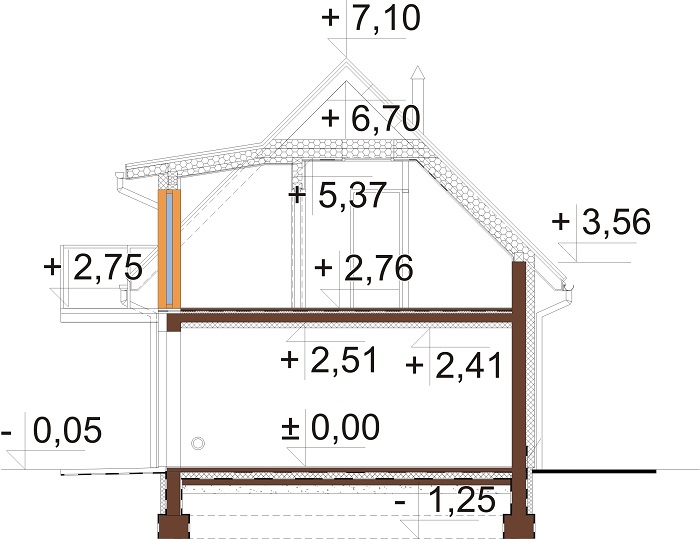

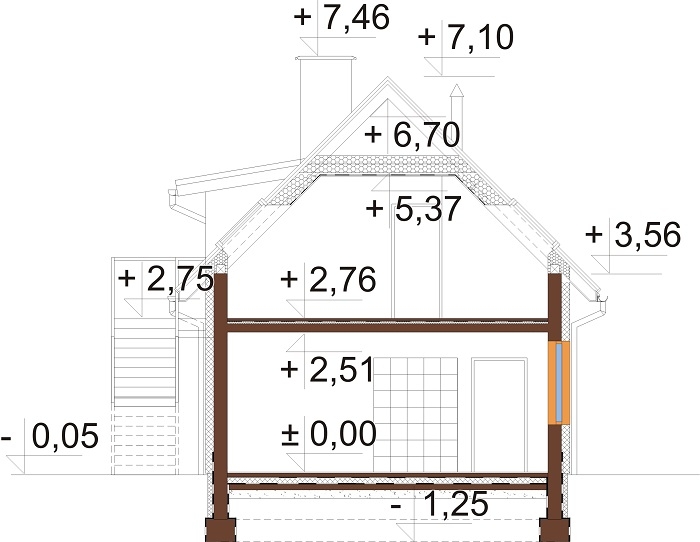

Przekrój



Projekt LZG-102 - przekrój Projekt LZG-102 - przekrój





Zadaj pytanie dotyczące tego projektu  kliknij

Projekt budynku mieszkalno - gospodarczego LZG-102
Obiekt jest budynkiem parterowym z poddaszem użytkowym bez podpiwniczenia. W budynku zaprojektowano zewnętrzne stalowe schody prowadzące do strefy mieszkalnej zlokalizowanej na poddaszu.
Na parterze zaprojektowano kuchnię letniskową z osobnym wejściem. W drugiej części parteru wydzielono garaż z pomieszczeniem pod warsztat.

Technologia: tradycyjna
Ściany zewnętrzne: pustak z betonu komórkowego 24 cm, styropian 15 cm, tynk zewnętrzny
Stropy w budynku: żelbetowy
Kąt nachylenia dachu: 45°
Ogrzewanie: pompa ciepła powietrze woda do co i cwu
Wentylacja: grawitacyjna
Pokrycie dachu: blachodachówka
Wysokość ścianki kolankowej: 0,87 m
Powierzchnia dachu: 135,37 m2
Program:
Parter: kuchnia letniskowa, warsztat, garaż jednostanowiskowy
Poddasze: wiatrołap, hall, garderoba, łazienka, kuchnia, 2 pokoje

W budynku zaprojektowano instalację fotowoltaiczną o mocy 4,9 kWp generującą prąd na potrzeby zasilania pompy ciepła.

 Powierzchnia zabudowy: 78.55 m²
Powierzchnia użytkowa: 102.50 m²
Kubatura: 433.57 m³
Szerokość działki: 14.53 m
UWAGA: podawana przez nas minimalna szerokość działki
dotyczy ustawienia budynku węższą elewacją.
Ilość kondygnacji: 2
Liczba pomieszczeń: 10
Kąt nachylenia dachu: 45°
Ilość pokoi: 2
Pokój na parterze: Nie
Wysokość budynku: 7.15 m
Rodzaj ogrzewania: pompa ciepła
Wskaźnik energii pierwotnej: 0.00 kWh/(m²·rok)
Możemy dostosować ten projekt do Twoich potrzeb, napisz co chciałbyś w nim zmienić, przeprojektujemy go tak, aby w pełni odpowiadał Twoim oczekiwaniom Garaż: z garażem
Piwnica: bez podpiwniczenia
Poddasze: poddasze użytkowe
Typ: mieszkalne z funkcją usługowo-handlową, parterowe z poddaszem mieszkalnym, projekty domów, parterowe z poddaszem użytkowym, projekt domu, z fotowoltaiką
Technologia: tradycyjna

Architekt: Ewa Ferfecka-Homola, Dagmara Chromniak
CENA 3 EGZ. PROJEKTU 800 PLN KUP
PROJEKT


ŁĄCZNA ZAWARTOŚĆ OBU PROJEKTÓW ARCHITEKTONICZNO - BUDOWLANEGO ORAZ PROJEKTU TECHNICZNEGO, KTÓRE MOŻNA ZAMÓWIĆ RAZEM LUB OSOBNO :
  • projekt architektoniczny budowlany
  • projekt konstrukcyjny budowlany
  • projekt budowlany wewnętrznych instalacji sanitarnych (wod-kan, gaz, c.o)
  • projekt budowlany wewnętrznej instalacji elektrycznej oraz instalacji odgromowej i fotowoltaicznej
  • zestawienie materiałów budowlanych
  • zestawienie elementów więźby dachowej
  • projektowana charakterystyka energetyczna budynku
  • zgoda na zmiany w projekcie
