Projekt

BUDYNEK BIUROWO - MAGAZYNOWY
Kod: K-116
Zadzwoń do nas!
PN - PT od 8 do 16: 780 001 242,
508 037 512
KOSZTORYS
PROJEKTU DODAJ
DO TECZKI KUP
PROJEKT

POWIĘKSZ
Zobacz ten projekt
w odbiciu lustrzanym
CENA 4 EGZ. PROJEKTU 24 000 PLN
45 600 PLN 		KUP
PROJEKT



Model



Projekt K-116 - model

Elewacje

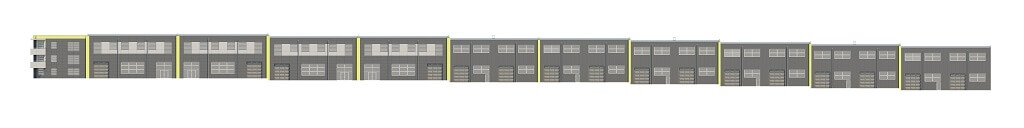

Projekt K-116 - elewacja
elewacja ogrodowa
Projekt K-116 - elewacja

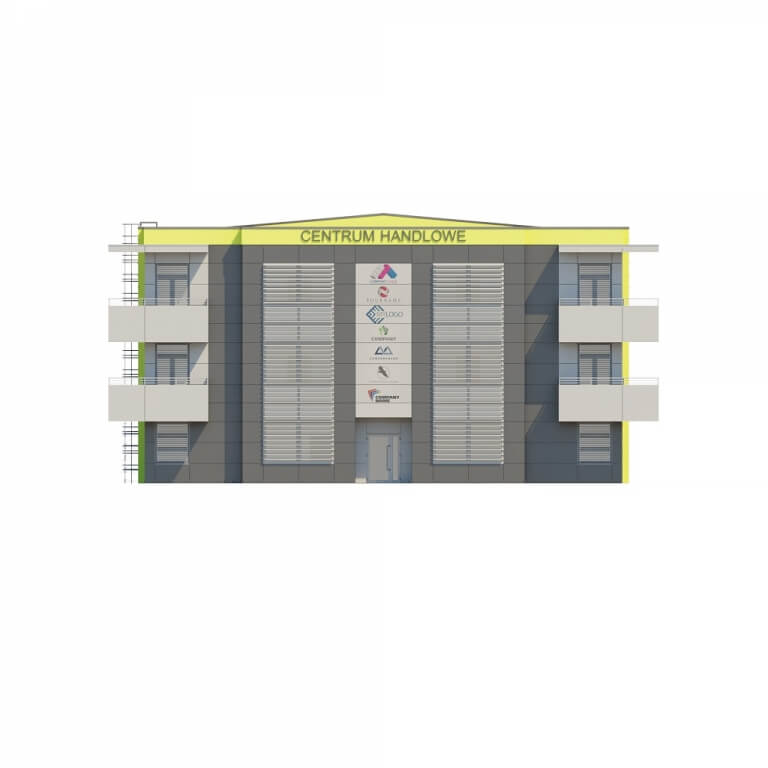

elewacja frontowa
Projekt K-116 - elewacja

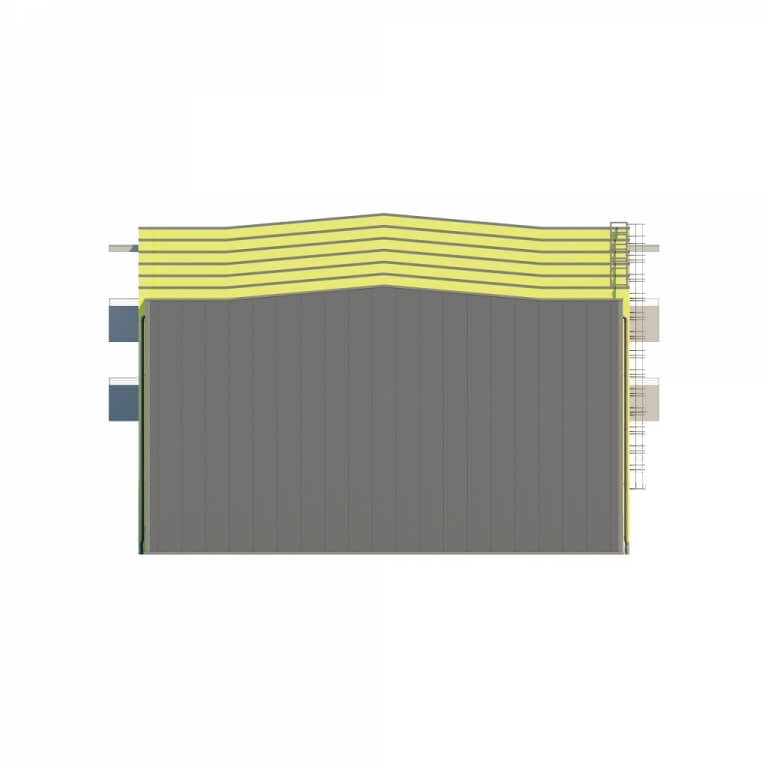

elewacja boczna
Projekt K-116 - elewacja
elewacja boczna

zobacz realizacje naszych projektów

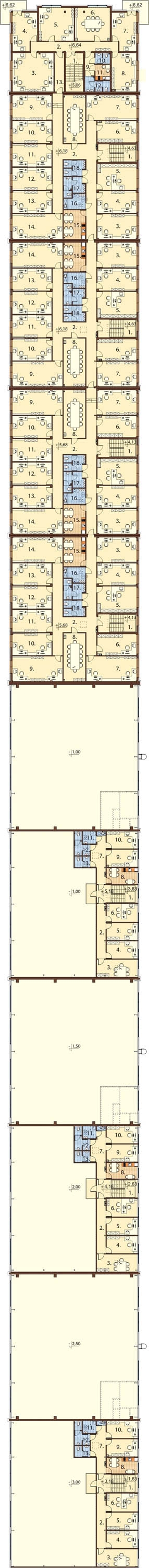

Rzut parteru

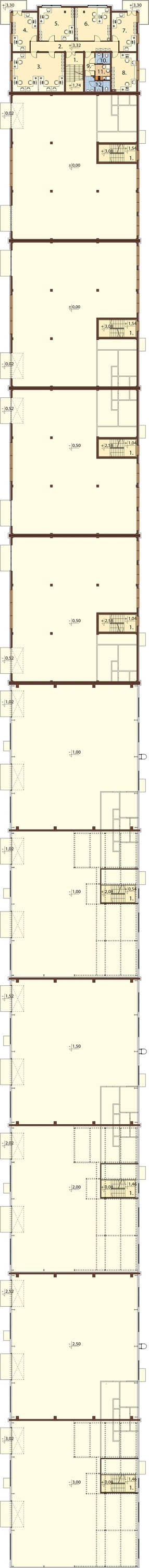

Projekt K-116 - rzut

PARTER: 4475, 24 m2

SEGMENT I
1. Wiatrołap + klatka schodowa 24,75 m2
2. Biuro 99,97 m2
3. Biuro 60,74 m2
4. Korytarz 5,04 m2
5. WC damskie / niepełnosprawnych 3,70 m2
6. Pomieszczenie śniadań 5,25 m2
7. WC męskie 7,15 m2
8. Kotłownia 12,05 m2

SEGMENT II
1. Wiatrołap 2,59 m2
2. Korytarz + klatka schodowa 23,43 m2
3. Pokój socjalny 11,95 m2
4. WC + natrysk 5,85 m2
5. Pomieszczenie gospodarcze 14,11 m2
6. Hala wielofunkcyjna 360,41 m2

SEGMENT III
1. Wiatrołap 2,59 m2
2. Korytarz + klatka schodowa 23,43 m2
3. Pokój socjalny 11,95 m2
4. WC + natrysk 5,85 m2
5. Pomieszczenie gospodarcze 14,11 m2
6. Hala wielofunkcyjna 360,41 m2

SEGMENT IV
1. Wiatrołap 2,59 m2
2. Korytarz + klatka schodowa 23,43 m2
3. Pokój socjalny 11,95 m2
4. WC + natrysk 5,85 m2
5. Pomieszczenie gospodarcze 14,11 m2
6. Hala wielofunkcyjna 360,41 m2

SEGMENT V
1. Wiatrołap 2,59 m2
2. Korytarz + klatka schodowa 23,43 m2
3. Pokój socjalny 11,95 m2
4. WC + natrysk 5,85 m2
5. Pomieszczenie gospodarcze 14,11 m2
6. Hala wielofunkcyjna 360,41 m2

SEGMENT VI
1. Hala wielofunkcyjna 399,15 m2
2. Pokój socjalny 11,11 m2
3. WC + natrysk 5,68 m2
4. Pomieszczenie gospodarcze 12,96 m2

SEGMENT VII
1. Wiatrołap 3,57 m2
2. Korytarz + klatka schodowa 25,79 m2
3. Pokój socjalny 11,25 m2
4. WC + natrysk 5,70 m2
5. Pomieszczenie gospodarcze 12,98 m2
6. Hala wielofunkcyjna 372,89 m2

SEGMENT VIII
1. Hala wielofunkcyjna 399,15 m2
2. Pokój socjalny 11,11 m2
3. WC + natrysk 5,68 m2
4. Pomieszczenie gospodarcze 12,96 m2

SEGMENT IX
1. Wiatrołap 3,57 m2
2. Korytarz + klatka schodowa 25,79 m2
3. Pokój socjalny 11,25 m2
4. WC + natrysk 5,70 m2
5. Pomieszczenie gospodarcze 12,98 m2
6. Hala wielofunkcyjna 372,89 m2

SEGMENT X
1. Hala wielofunkcyjna 399,15 m2
2. Pokój socjalny 11,11 m2
3. WC + natrysk 5,68 m2
4. Pomieszczenie gospodarcze 12,96 m2

SEGMENT XI
1. Wiatrołap 3,57 m2
2. Korytarz + klatka schodowa 25,79 m2
3. Pokój socjalny 11,25 m2
4. WC + natrysk 5,70 m2
5. Pomieszczenie gospodarcze 12,98 m2
6. Hala wielofunkcyjna 372,89 m2

Rzut I piętra



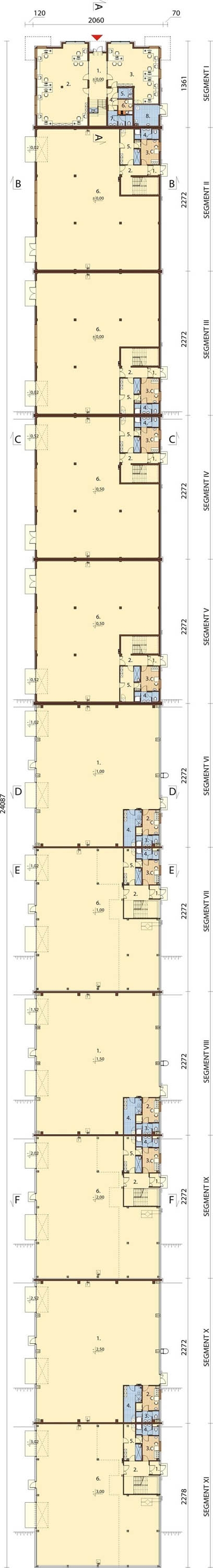

Projekt K-116 - rzut

I PIĘTRO: 312,82 m2

SEGMENT I
1. Klatka schodowa 12,79 m2
2. Korytarz 19,82 m2
3. Biuro 47,42 m2
4. Biuro 20,81 m2
5. Biuro 27,48 m2
6. Biuro 27,48 m2
7. Biuro 20,81 m2
8. Biuro 22,48 m2
9. Korytarz 5,04 m2
10. WC damskie 3,59 m2
11. Pomieszczenie śniadań 5,25 m2
12. WC męskie 7,15 m2

SEGMENT II
1. Klatka schodowa 13,34 m2

SEGMENT III
1. Klatka schodowa 13,34 m2

SEGMENT IV
1. Klatka schodowa 13,34 m2

SEGMENT V
1. Klatka schodowa 13,34 m2

SEGMENT VII
1. Klatka schodowa 13,11 m2

SEGMENT IX
1. Klatka schodowa 13,11 m2

SEGMENT XI
1. Klatka schodowa 13,11 m2

Rzut II piętra



Projekt K-116 - rzut

II PIĘTRO: 2224,35 m2

SEGMENT I
1. Klatka schodowa 15,94 m2
2. Korytarz 19,82 m2
3. Biuro 37,78 m2
4. Biuro 20,81 m2
5. Biuro 27,48 m2
6. Biuro 27,48 m2
7. Biuro 20,81 m2
8. Biuro 22,48 m2
9. Korytarz 5,04 m2
10. WC damskie 3,59 m2
11. Pomieszczenie śniadań 5,25 m2
12. WC męskie 7,15 m2
13. Korytarz 8,68 m2

SEGMENT II
1. Klatka schodowa 7,98 m2
2. Korytarz 66,18 m2
3. Biuro 23,27 m2
4. Biuro 20,55 m2
5. Biuro 24,40 m2
6. Biuro 19,87 m2
7. Biuro 29,79 m2
8. Pokój konferencyjny 24,95 m2
9. Biuro 23,27 m2
10. Biuro 20,55 m2
11. Biuro 20,94 m2
12. Biuro 20,94 m2
13. Biuro 20,55 m2
14. Biuro 29,79 m2
15. Pokój socjalny 15,04 m2
16. Kotłownia 6,88 m2
17. WC męskie 8,19 m2
18. WC damskie 7,24 m2

SEGMENT III
1. Klatka schodowa 7,98 m2
2. Korytarz 65,81 m2
3. Biuro 23,27 m2
4. Biuro 20,55 m2
5. Biuro 24,40 m2
6. Biuro 19,87 m2
7. Biuro 23,27 m2
8. Pokój konferencyjny 24,95 m2
9. Biuro 29,79 m2
10. Biuro 20,55 m2
11. Biuro 20,94 m2
12. Biuro 20,94 m2
13. Biuro 20,55 m2
14. Biuro 29,79 m2
15. Pokój socjalny 15,04 m2
16. Kotłownia 6,88 m2
17. WC męskie 8,19 m2
18. WC damskie 7,24 m2

SEGMENT IV
1. Klatka schodowa 7,98 m2
2. Korytarz 65,81 m2
3. Biuro 23,27 m2
4. Biuro 20,55 m2
5. Biuro 24,40 m2
6. Biuro 19,87 m2
7. Biuro 23,27 m2
8. Pokój konferencyjny 24,95 m2
9. Biuro 29,79 m2
10. Biuro 20,55 m2
11. Biuro 20,94 m2
12. Biuro 20,94 m2
13. Biuro 20,55 m2
14. Biuro 29,79 m2
15. Pokój socjalny 15,04 m2
16. Kotłownia 6,88 m2
17. WC męskie 8,19 m2
18. WC damskie 7,24 m2

SEGMENT V
1. Klatka schodowa 7,98 m2
2. Korytarz 59,64 m2
3. Biuro 23,27 m2
4. Biuro 20,55 m2
5. Biuro 24,40 m2
6. Biuro 19,87 m2
7. Biuro 23,27 m2
8. Pokój konferencyjny 24,95 m2
9. Biuro 29,79 m2
10. Biuro 20,55 m2
11. Biuro 20,94 m2
12. Biuro 20,94 m2
13. Biuro 20,55 m2
14. Biuro 29,79 m2
15. Pokój socjalny 15,04 m2
16. Kotłownia 6,88 m2
17. WC męskie 8,19 m2
18. WC damskie 7,24 m2

SEGMENT VII
1. Klatka schodowa 9,24 m2
2. Korytarz 11,93 m2
3. Biuro 17,78 m2
4. Biuro 13,26 m2
5. Biuro 13,26 m2
6. Biuro 13,83 m2
7. Korytarz 14,75 m2
8. Pomieszczenie socjalne 12,23 m2
9. Biuro 13,26 m2
10. Biuro 13,17 m2
11. Kotłownia 3,93 m2
12. WC męskie 6,23 m2
13. WC damskie 3,97 m2

SEGMENT IX
1. Klatka schodowa 9,24 m2
2. Korytarz 11,93 m2
3. Biuro 17,78 m2
4. Biuro 13,26 m2
5. Biuro 13,26 m2
6. Biuro 13,83 m2
7. Korytarz 14,75 m2
8. Pomieszczenie socjalne 12,23 m2
9. Biuro 13,26 m2
10. Biuro 13,17 m2
11. Kotłownia 3,93 m2
12. WC męskie 6,23 m2
13. WC damskie 3,97 m2

SEGMENT XI
1. Klatka schodowa 9,24 m2
2. Korytarz 11,93 m2
3. Biuro 17,78 m2
4. Biuro 13,26 m2
5. Biuro 13,26 m2
6. Biuro 13,83 m2
7. Korytarz 14,75 m2
8. Pomieszczenie socjalne 12,23 m2
9. Biuro 13,26 m2
10. Biuro 13,17 m2
11. Kotłownia 3,93 m2
12. WC męskie 6,23 m2
13. WC damskie 3,97 m2

Przekrój



Projekt K-116 - przekrój
Zadaj pytanie dotyczące tego projektu  kliknij

Projekt budynku biurowo - magazynowego K-116
Składa się z 11 segmentów:
I segment to trzykondygnacyjny budynek biurowy
II, III, IV, V segment to dwukondygnacyjny budynek magazynowow - biurowy
VI, VIII, X segment to jednokondygnacyjny budynek magazynowy
VII, IX, XI segment to dwukondygnacyjny budynek magazynowo - biurowy.
Wszystkie segmenty posiadają niezależną od siebie konstrukcję oraz są oddzielone od siebie ścianami oddzielenia pożarowego. Część segmentów jest posadowiona niżej względem poprzednich. Uskoki pomiędzy segmentami nie przekraczają 50 cm. Pomiędzy segmentami I, II, III, IV i V zaprojektowano przejścia drogami komunikacyjnymi.

Technologia: tradycyjna, stalowa
Ściany zewnętrzne:
część biurowa: bloczki silka 24 cm, styropian 15cm, tynk zewnętrzny
część magazynowa segemnty II-V: bloczki silka 24cm, styropian 12cm, tynk zewnętrzny
część magazynowa segmenty VI-X!: konstrukcja stalowa obudowane płytą warstwową 12 cm
Strop w budynku: żelbetowy w segmentach I-V oraz żelbetowe na belkach stalowych w segmentach VII, IX i XI
Ogrzewanie:
część administracyjno - socjalna segment I oraz piętra w pozostałych segmentach: kotły gazowe
część magazynowa we wszystkich segmentach: aparaty grzewczo - wentylacyjne gazowe
Wentylacja:
część administracyjno - socjalna segment I oraz piętra w pozostałych segmentach: wentylacja nawiewno - wywiewna z rekuperacją oraz mechaniczna wywiewna i grawitacyjna
część magazynowa we wszystkich segmentach: wentylacja grawitacyjna
Pokrycie dachu:
część biurowa: stropodach
część magazynowa: dachowa płyta warstwowa na konstrukcji stalowej
Program:
parter: 8 wiatrołapów, 10 pokoi socjalnych, 10 wc z natryskiem, 10 pom. gospodarczych, 10 hal wielofunkcyjnych, 2 biura, wc damskie/niepełnosprawnych, wc męskie, kotłownia, pomieszczenie śniadań
I piętro: 8 klatek schodowych, korytarz, 6 biur, wc damskie, wc męskie, pomieszczenie śniadań
II piętro: 8 klatek schodowych, 12 korytarzy, 68 biur, 4 pokoje konferencyjne, 4 pokoje socjalne, 7 kotłowni, 8 wc męskich, 8 wc damskich, pomieszczenie śniadań

 Powierzchnia zabudowy: 4815.27 m²
Powierzchnia użytkowa: 7012.41 m²
Kubatura: 51049.10 m³
Szerokość działki: 28.00 m
UWAGA: podawana przez nas minimalna szerokość działki
dotyczy ustawienia domu węższą elewacją.
Ilość kondygnacji: 3
Liczba pomieszczeń: 205
Kąt nachylenia dachu: od 2° do 5°
Pokój na parterze: Nie
Wysokość budynku: 11,34 m
Rodzaj ogrzewania: gazowe
Wskaźnik energii pierwotnej: 37,74 kWh/(m²·rok)
ZAWARTOŚĆ PROJEKTU:
  • projekt architektoniczny budowlany
  • projekt konstrukcyjny budowlany
  • projekt budowlany wewnętrznych instalacji sanitarnych (wod-kan, gaz, c.o. z kotłownią na gaz, wentylacja mechaniczna)
  • projekt budowlany wewnętrznej instalacji elektrycznej oraz instalacji odgromowej
  • projektowana charakterystyka energetyczna budynku
  • zestawienie materiałów
  • zestawienie elementów konstrukcji stalowej
  • zgoda na zmiany w projekcie



Oprócz wyżej opisanej zawartości części projektowej nasze Kompendium realizacji projektu zawiera szereg innych części na które składają się: „Aspekty prawne przygotowania inwestycji”, „Wzory pism i umów”,„Najczęstsze problemy w procesie budowlanym”,„Warunki uzyskiwania kredytów budowlanych”, „Najważniejsze pojęcia budowlane”,„Meblowanie i aranżacja wnętrz”, „Ogród wokół domu” i „Jak zamieszkać zgodnie z prawem”. Całość w formie wydawnictwa książkowego oprawiona jest w kartonową okładkę.

Możemy dostosować ten projekt do Twoich potrzeb, napisz co chciałbyś w nim zmienić, przeprojektujemy go tak, aby w pełni odpowiadał Twoim oczekiwaniom Garaż: bez garażu
Piwnica: bez podpiwniczenia
Poddasze: piętro
Typ: komercyjne, projekt biura, projekt budynku usługowego, biurowce, produkcyjne, projekty budynków produkcyjnych, projekty budynków biurowych, Hala magazynowa, Budynki magazynowo - produkcyjne
Technologia: stalowa, tradycyjna

Architekt: Ewa Ferfecka-Homola, Jaromir Mruk
