Projekt

Budynek mieszkalno - pensjonatowy
Kod: LK-114
Zadzwoń do nas!
PN - PT od 8 do 16: 12 414 35 06,
12 414 35 34, 12 410 49 71
OFERTA
BUDOWY DODAJ
DO TECZKI KUP
PROJEKT

POWIĘKSZ
Zobacz ten projekt
w odbiciu lustrzanym
CENA 3 EGZ. PROJEKTU 6 100 PLN KUP
PROJEKT



zobacz realizacje naszych projektów

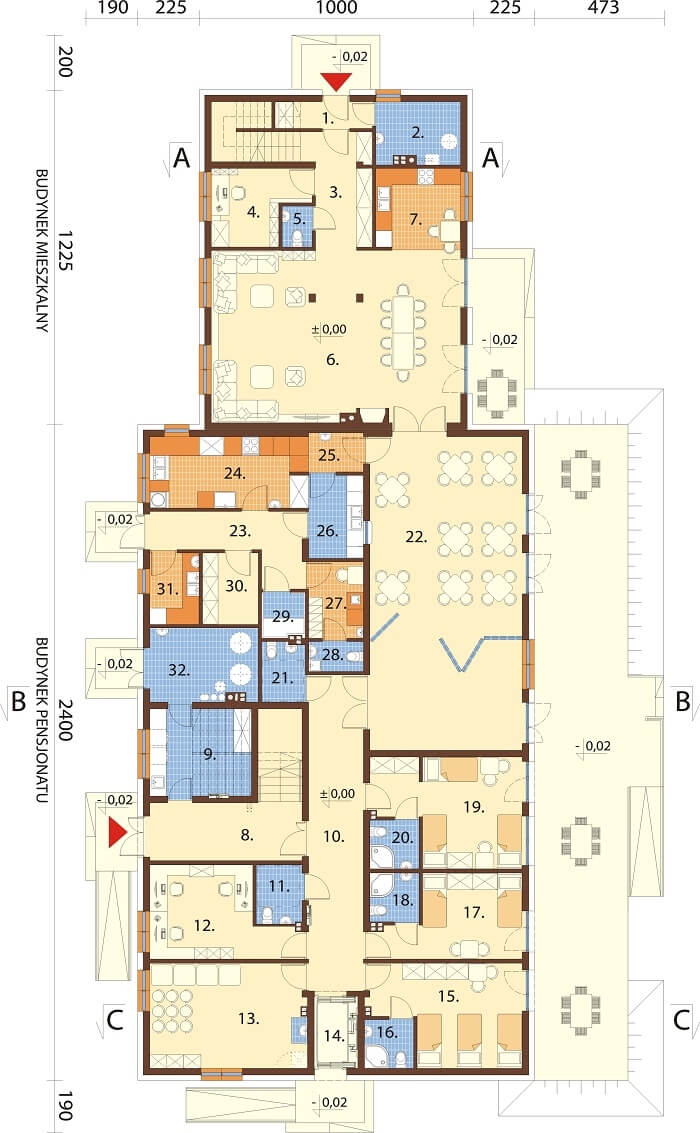

Rzut parteru



Projekt LK-114 - rzut

PARTER: 381,35 m2

CZĘŚĆ MIESZKALNA: 100,20 m2
1. Wiatrołap 3,30 m2
2. Kotłownia 6,67 m2
3. Hall 14,61 m2
4. Gabinet 8,38 m2
5. WC 1,54 m2
6. Pokój dzienny 56,69 m2
7. Kuchnia 9,01 m2

CZĘŚĆ PENSJONATOWA: 281,15 m2
8. Wiatrołap + kl.schodowa 16,90 m2
9. Pralnia podręczna 11,62 / 8,65 m2
10. Korytarz 22,59 m2
11. WC męskie 3,47 m2
12. Biuro 14,75 m2
13. Pom. wielofunkcyjne 21,48 m2
14. Szyb windy 4,22 m2
15. Pokój 3 osobowy 17,83 m2
16. Łazienka 3,07 m2
17. Pokój 2 osoby 13,41 m2
18. Łazienka 3,07 m2
19. Pokój 3 osobowy 13,41 m2
20. Łazienka 3,07 m2
21. WC damskie 3,32 m2
22. Jadalnia 63,29 m2
23. Korytarz 9,59 m2
24. Kuchnia 14,77 m2
25. Rozdzielnia kelnerska 2,75 m2
26. Zmywalnia 5,88 m2
27. Pomieszczenie socjalne 5,41 m2
28. WC 2,07 m2
29. Chłodnia 2,56 m2
30. Magazyn produktów sypkich 5,18 m2
31. Obróbka warzyw 4,53 m2
32. Kotłownia 10,25 m2
POWIĘKSZ RZUT

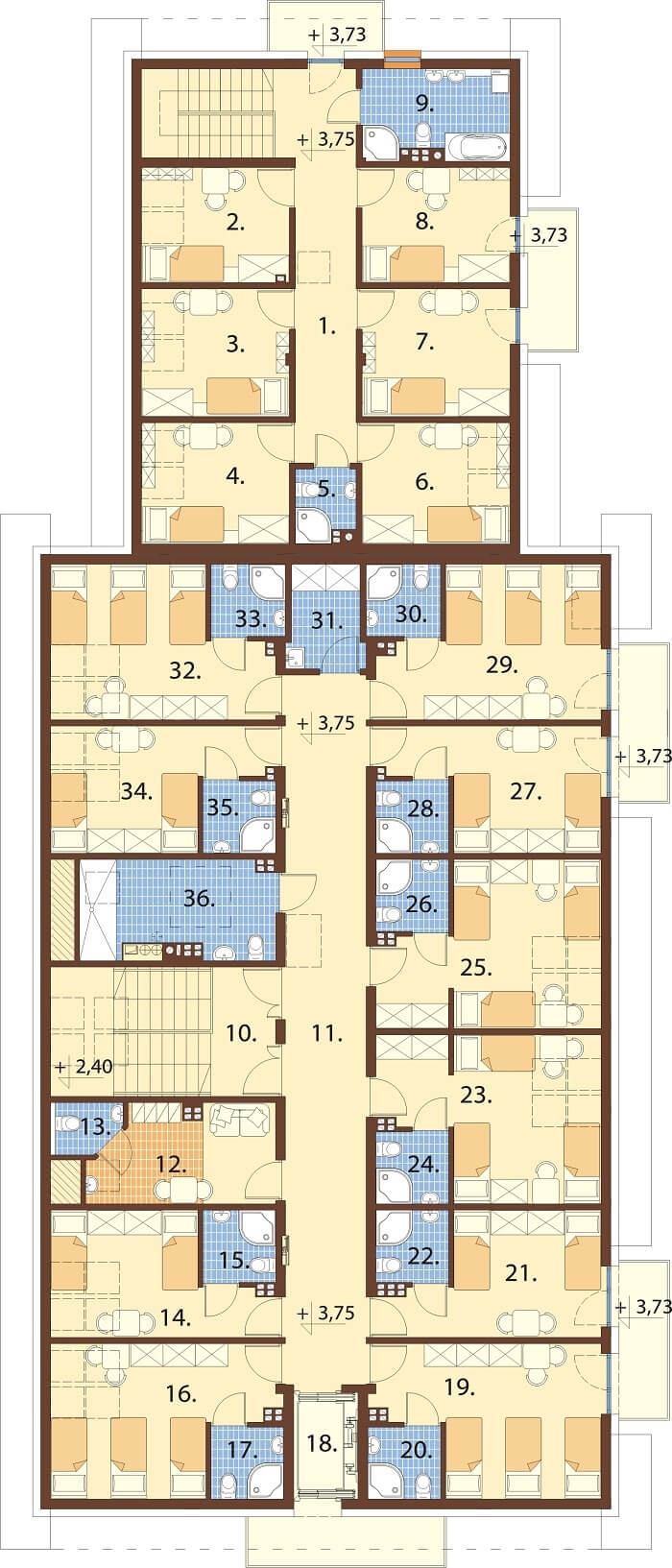

Rzut poddasza



Projekt LK-114 - rzut

PODDASZE: 363,52 / 333,91 m2

CZĘŚĆ MIESZKALNA: 94,26 / 84,31 m2
1. Kl.schodowa + korytarz 19,78 m2
2. Sypialnia 10,10 / 8,36 m2
3. Sypialnia 11,26 / 9,32 m2
4. Sypialnia 10,71 / 8,88 m2
5. Łazienka 2,52 m2
6. Sypialnia 10,71 / 8,88 m2
7. Sypialnia 11,26 / 10,47 m2
8. Sypialnia 10,17 / 9,74 m2
9. Łazienka 7,75 / 6,36 m2

CZĘŚĆ PENSJONATOWA: 269,26 / 249,60 m2
10. Klatka schodowa 13,42 m2
11. Korytarz 34,31 m2
12. Pomieszczenie socjalne 10,10 m2
13. WC 1,80 / 1,07 m2
14. Pokój 2 osobowy 13,41 / 11,23 m2
15. Łazienka 3,08 m2
16. Pokój 3 osobowy 18,03 / 15,36 m2
17. Łazienka 3,08 m2
18. Szyb windy
19. Pokój 3 osobowy 18,03 / 16,92 m2
20. Łazienka 3,08 m2
21. Pokój 2 osobowy 13,35 / 12,74 m2
22. Łazienka 3,08 m2
23. Pokój 3 osobowy 18,98 / 16,08 m2
24. Łazienka 3,08 m2
25. Pokój 3 osobowy 18,98 / 16,08 m2
26. Łazienka 3,08 m2
27. Pokój 2 osobowy 13,46 / 12,86 m2
28. Łazienka 3,08 m2
29. Pokój 3 osobowy 17,61 / 16,50 m2
30. Łazienka 3,15 m2
31. Pomieszczenie gospodarcze 4,42 m2
32. Pokój 3 osobowy 17,70 / 15,03 m2
33. Łazienka 3,15 m2
34. Pokój 2 osobowy 13,47 / 11,29 m2
35. Łazienka 3,08 m2
36. Łazienka 11,25 m2
POWIĘKSZ RZUT

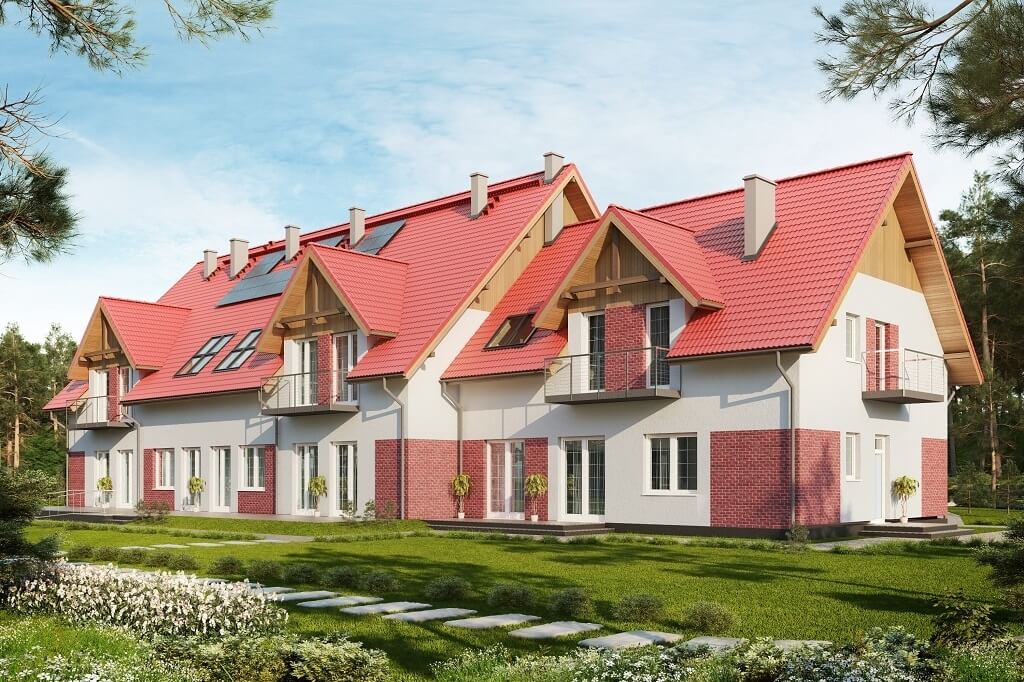

Model



Projekt LK-114 - model

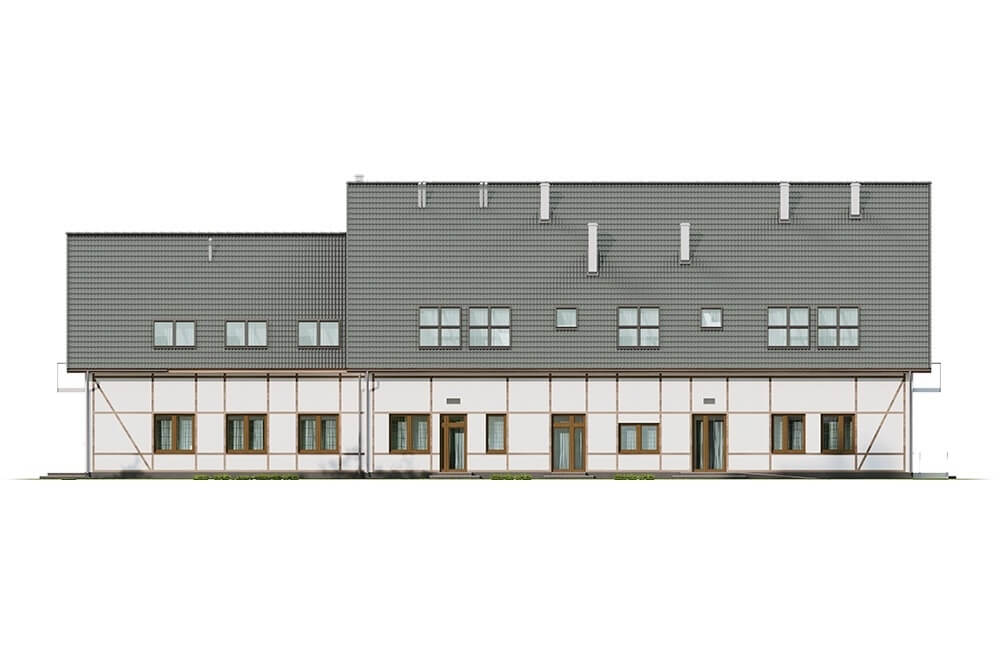

Elewacje



Projekt LK-114 - elewacja
elewacja ogrodowa
Projekt LK-114 - elewacja
elewacja frontowa

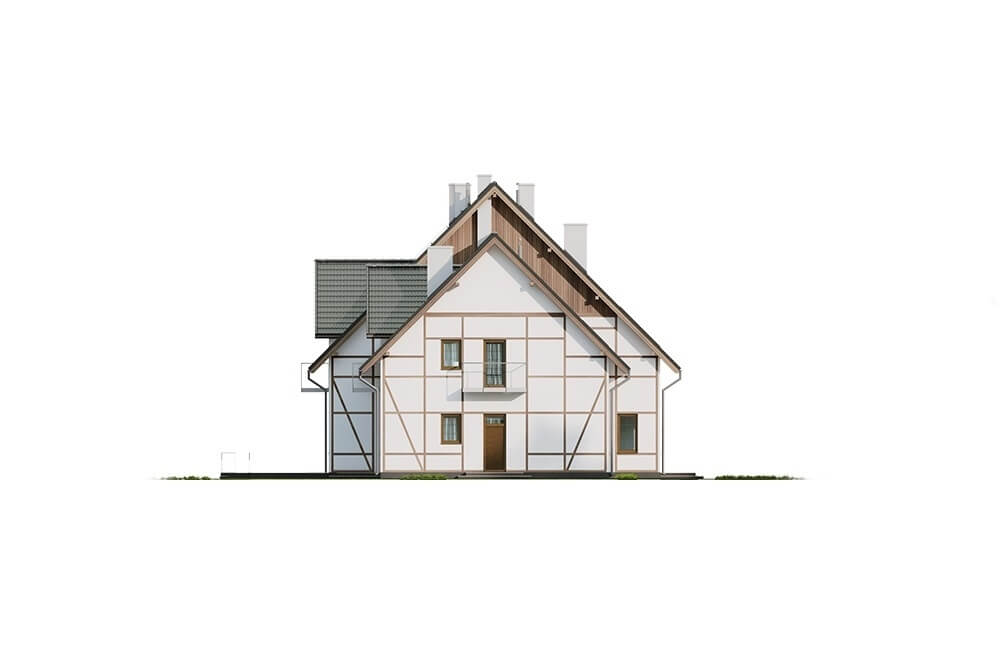

Projekt LK-114 - elewacja
elewacja boczna

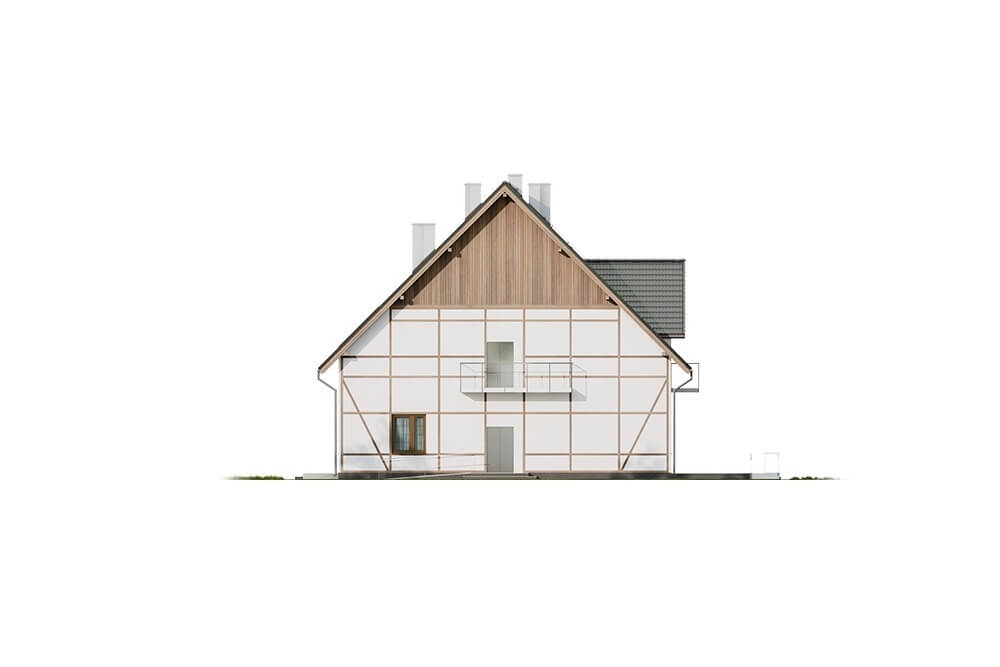

Projekt LK-114 - elewacja
elewacja boczna

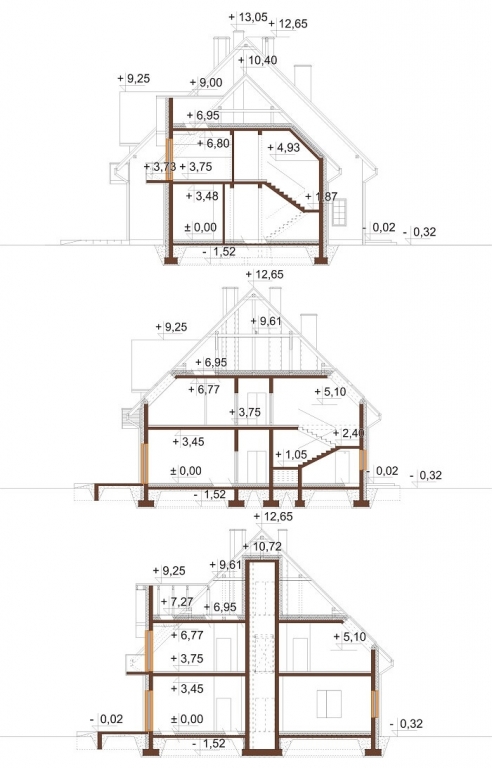

Przekrój



Projekt LK-114 - przekrój



POWIĘKSZ PRZEKRÓJ
Zadaj pytanie dotyczące tego projektu  kliknij

Projekt budynku mieszkalno - pensjonatowego LK-114
Budynki posiadają poddasze użytkowe,są nie podpiwniczone i nie mają garażu.
Obiekt przystosowany jest dla osób niepełnosprawnych. Przewidywane zatrudnienie - około 10 osób. Przewidywana ilość miejsc w pokojach noclegowych - 24 osoby w 8 pokojach 3 osobowych oraz 10 osób w 5 pokojach 2 osobowych. Dom jednorodzinny przeznaczony dla 4 - 6 osób.

Technologia: tradycyjna
Ściany zewnętrzne: bloczki silka 24cm, styropian 20cm, tynk zewnętrzny
Strop w budynku: żelbetowy
Kąt nachylenia dachu: 45
Ogrzewanie: kotłownia na paliwo gazowe
Wentylacja: mechaniczna z odzyskiem ciepła na: sali jadalnej oraz bez odzysku ciepła w kuchni i zapleczu kuchennym. W pozostałych pomieszczeniach przewidziano wentylację grawitacyjną lub wyciągową. W budynku zaprojektowano instalację solarną do wspomagania podgrzewania c.w.u.
Pokrycie dachu: blacha dachówkowa
Wysokość ścianki kolankowej: 1,14 m
Program części pensjonatowej: pralnia podręczna, WC damskie, WC męskie, biuro, pomieszczenie wielofunkcyjne, 8 pokoi 3 osobowych z łazienkami, 5 pokoi 2 osobowych z łazienkami, jadalnia, korytarz, kuchnia, zmywalnia, rozdzielnia kelnerska, pom. socjalne dla pracowników kuchni +WC, chłodnia, magazyn na produkty sypkie, pomieszczenie obróbki warzyw, kotłownia, ogólnodostępna łazienka oraz pomieszczenie gospodarcze.
Program części pensjonatowej: wiatrołap, kotłownia, WC, gabinet, pokój dzienny, 2 łazienki oraz 6 sypialni.



 Powierzchnia zabudowy: 470.73 m²
Powierzchnia użytkowa: 715.26 m²
Kubatura: 4307.30 m³
Szerokość działki: 24.73 m
UWAGA: podawana przez nas minimalna szerokość działki
dotyczy ustawienia budynku węższą elewacją.
Ilość kondygnacji: 2
Liczba pomieszczeń: 68
Kąt nachylenia dachu: 45
Ilość pokoi: 19
Pokój na parterze: Tak
Wysokość budynku: 12.97 m
Rodzaj ogrzewania: gazowe
Wskaźnik energii pierwotnej: 48.37 kWh/(m²·rok)
Możemy dostosować ten projekt do Twoich potrzeb, napisz co chciałbyś w nim zmienić, przeprojektujemy go tak, aby w pełni odpowiadał Twoim oczekiwaniom Garaż: bez garażu
Piwnica: bez podpiwniczenia
Poddasze: poddasze użytkowe, piętro
Typ: gastronomiczne, handlowo-usługowe, motele, piętrowe, parterowe z poddaszem mieszkalnym, komercyjne, projekt hotelu, projekt motelu, projekt budynku handlowo-usługowego, projekt budynku usługowego, hotel, projekt sanatorium, pensjonat, projekt pensjonatu, jednorodzinne, projekt budynku gastronomicznego, parterowe z poddaszem użytkowym
Technologia: tradycyjna

Architekt: Ewa Ferfecka-Homola, Jaromir Mruk
CENA 3 EGZ. PROJEKTU

6 100 PLN

KUP
PROJEKT


ŁĄCZNA ZAWARTOŚĆ OBU PROJEKTÓW ARCHITEKTONICZNO - BUDOWLANEGO ORAZ PROJEKTU TECHNICZNEGO, KTÓRE MOŻNA ZAMÓWIĆ RAZEM LUB OSOBNO :
  • projekt architektoniczny budowlany
  • projekt konstrukcyjny budowlany
  • projekt budowlany wewnętrznych instalacji sanitarnych (wod-kan, gaz, c.o., wentylacja mechaniczna, technologia kotłowni gazowej, instalacja solarna)
  • projekt budowlany wewnętrznej instalacji elektrycznej oraz instalacji odgromowej
  • projektowana charakterystyka energetyczna budynku
  • przedmiar robót budowlanych
  • zestawienie materiałów budowlanych
  • zgoda na zmiany w projekcie

Uzyskujemy pozwolenia na budowę i wykonujemy adaptacje do konkretnej działki  sprawdź szczegóły >>

Projekt został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
