Projekt

Budynek magazynowo - biurowy

Kod: LK-113

Zadzwoń do nas!
PN - PT od 8 do 16
12 414 35 06
12 414 35 34

KOSZTORYS
PROJEKTU DODAJ
DO TECZKI KUP
PROJEKT

Zobacz ten projekt
w odbiciu lustrzanym

CENA PROJEKTU 25 000 PLN KUP PROJEKT

ten projekt możesz mieć za darmo kliknij, aby poznac szczegóły

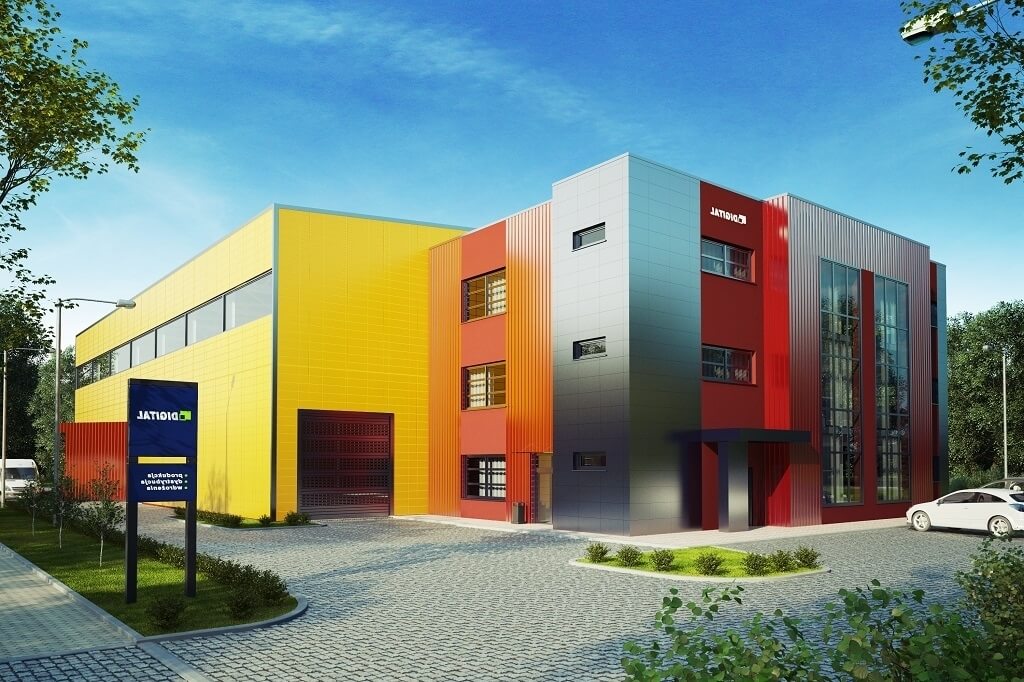

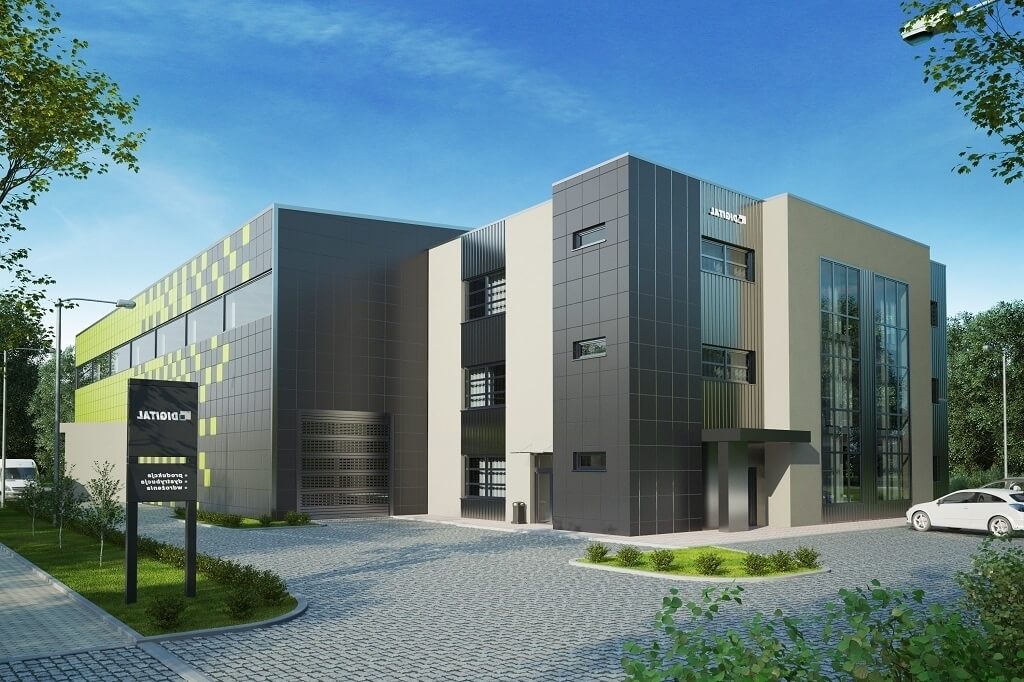

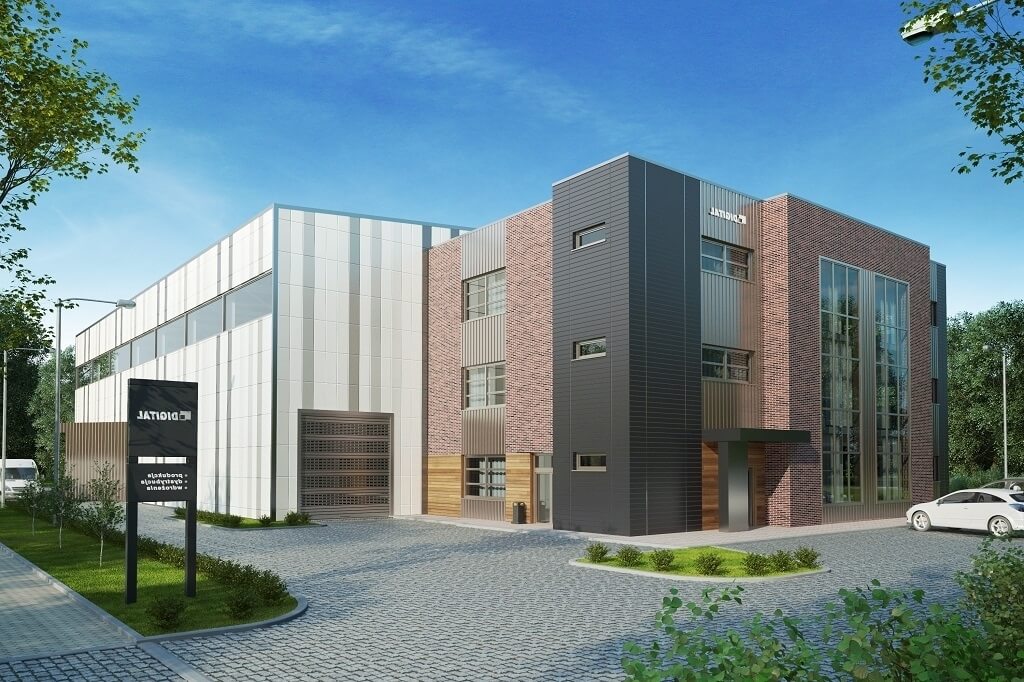

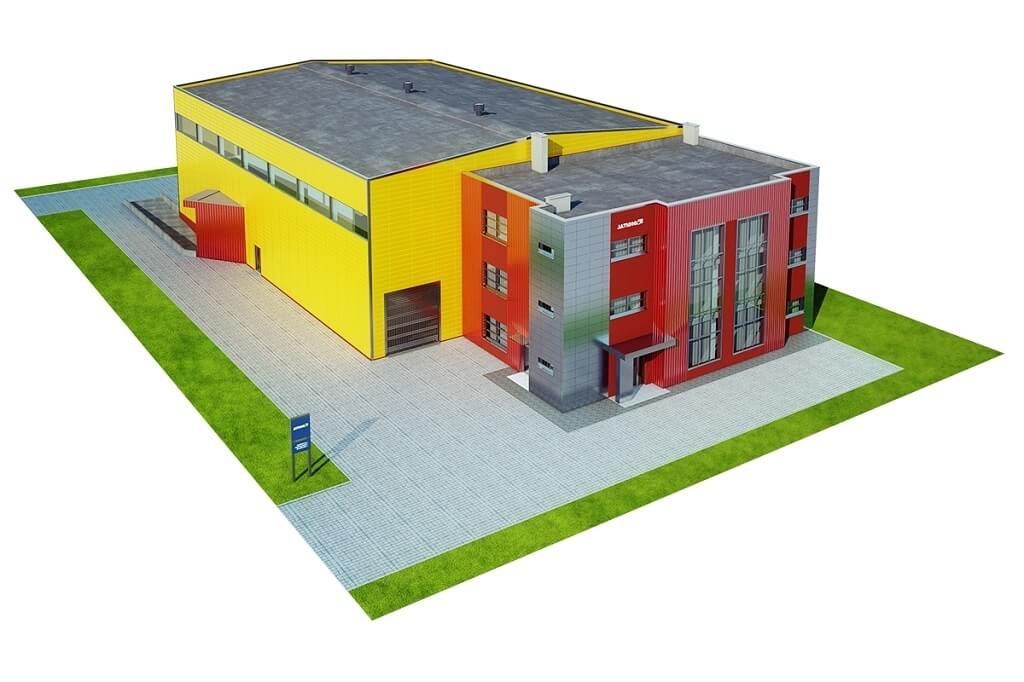

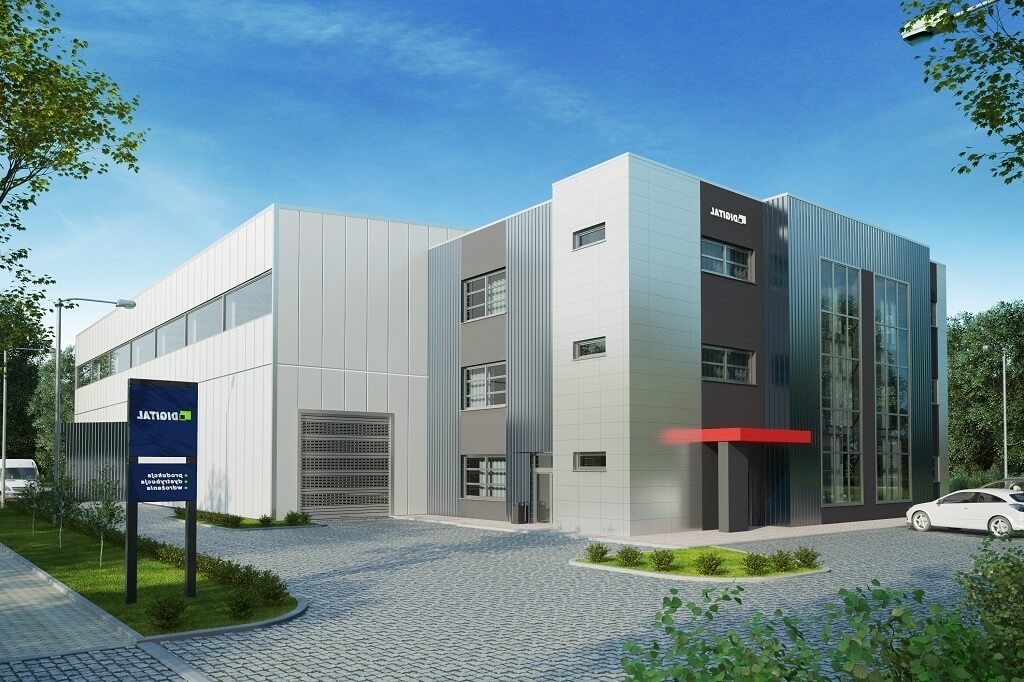

Model

Projekt LK-113 - model

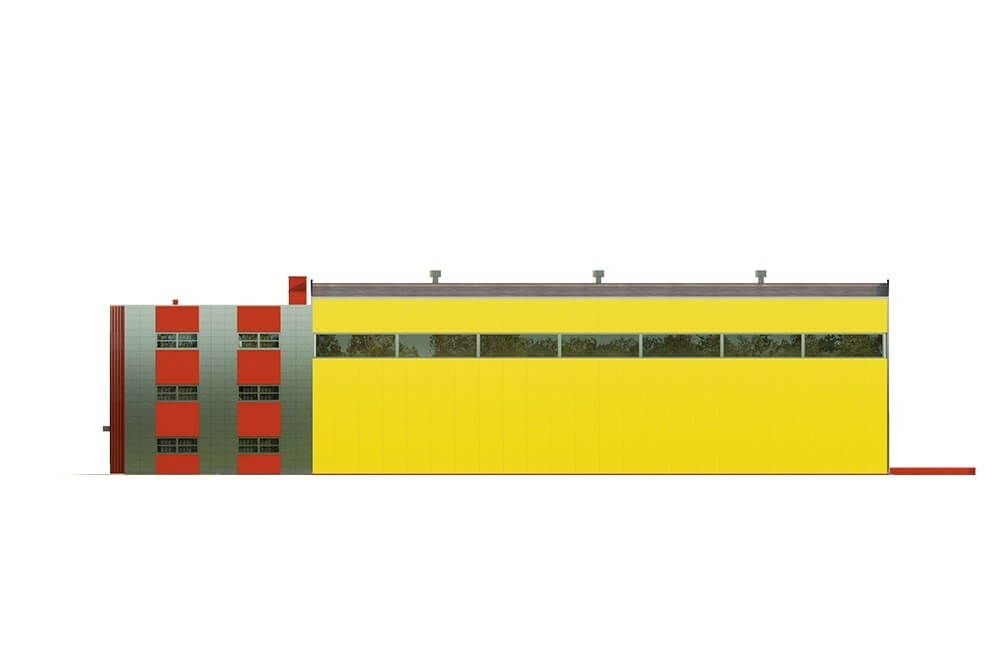

Elewacje

Projekt LK-113 - elewacja

elewacja ogrodowa

Projekt LK-113 - elewacja

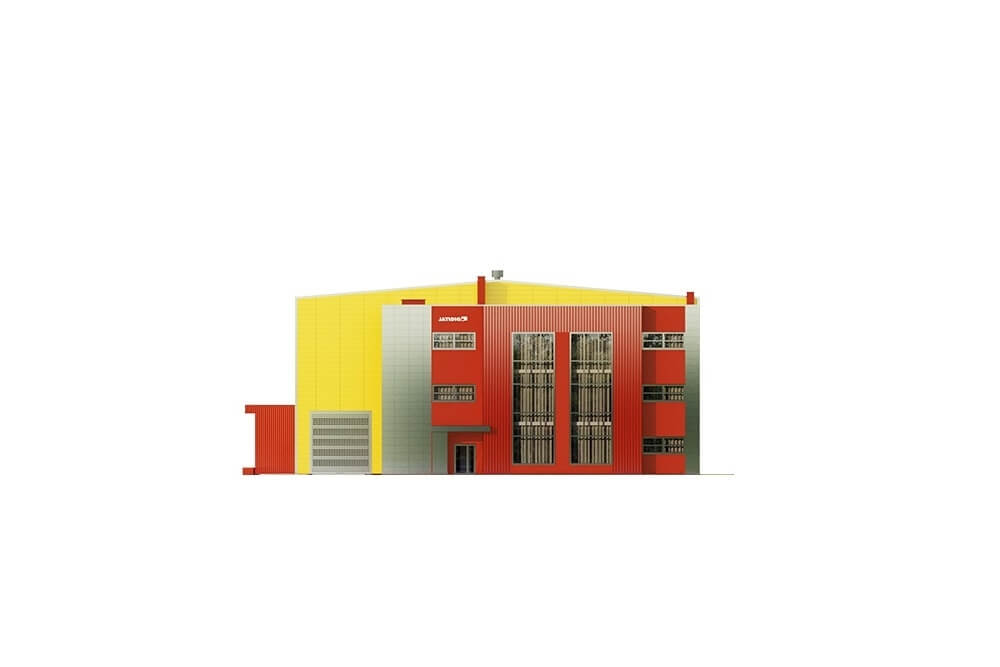

elewacja frontowa

Projekt LK-113 - elewacja

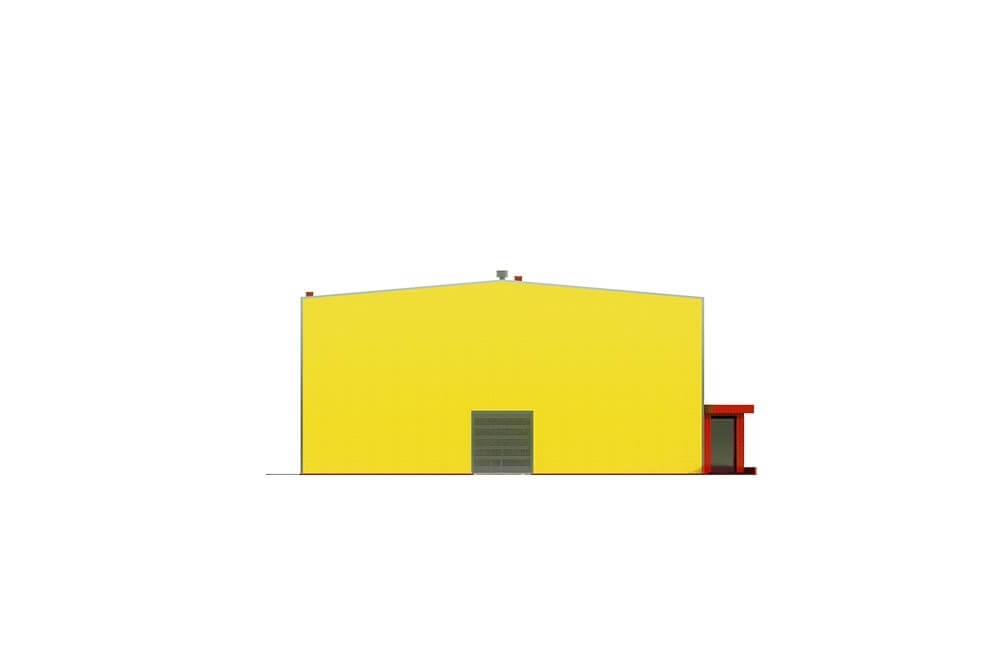

elewacja boczna

Projekt LK-113 - elewacja

elewacja boczna

Rzut parteru

Projekt LK-113 - rzut

Parter: 1344.93 m²

1. Klatka schodowa 17.60 m²
2. WC 3.86 m²
3. Pokój śniadań 3.37 m²
4. Biuro 35.66 m²
5. Biuro 182.72 m²
6. Kotłownia 7.38 m²
7. Hala 1094.34 m²

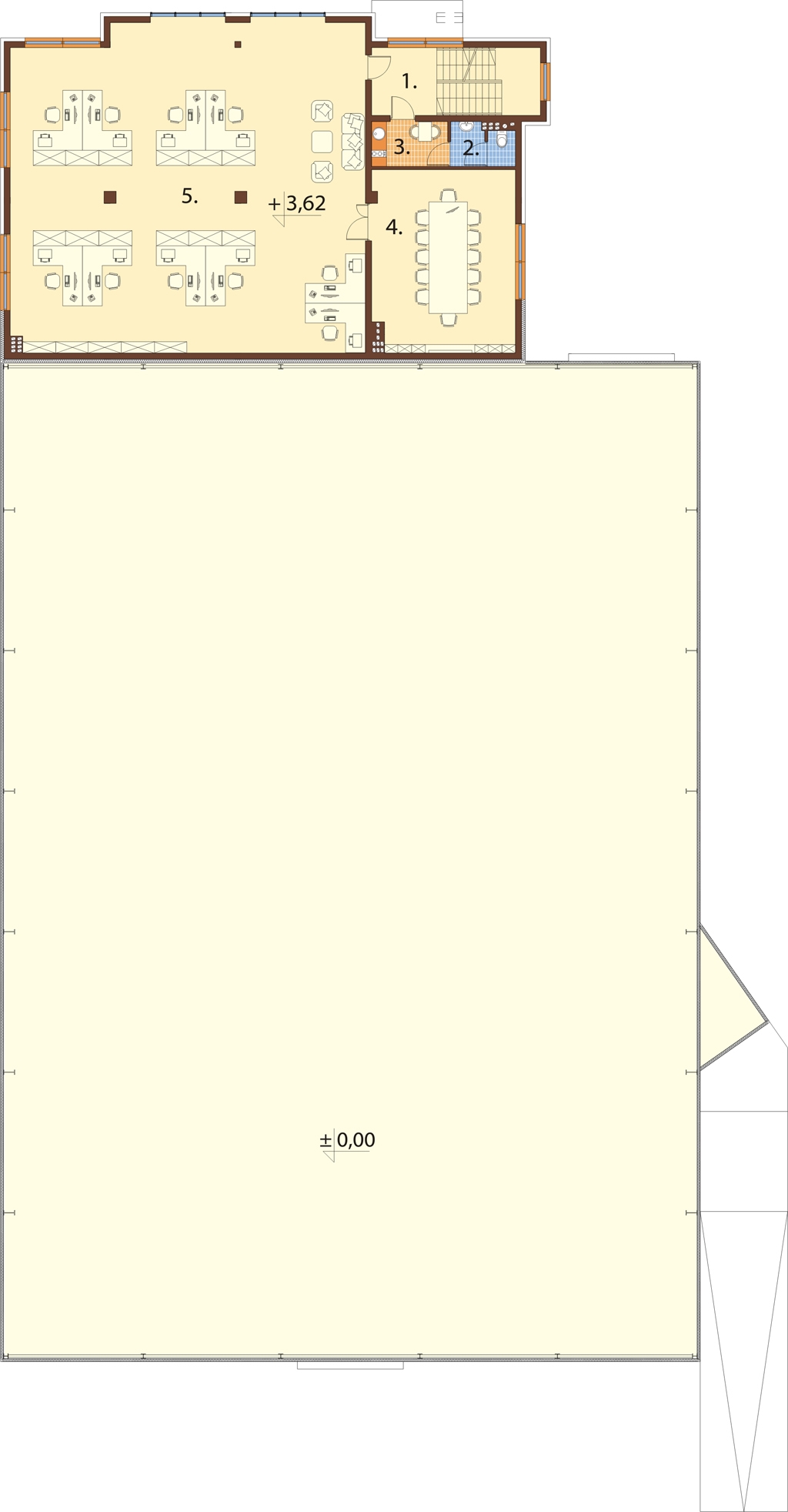

Rzut I piętra

Projekt LK-113 - rzut

Piętro: 247.15 m²

1. Klatka schodowa 14.41 m²
2. WC 3.92 m²
3. Pokój śniadań 5.29 m²
4. Sala konferencyjna 40.98 m²
5. Biuro 182.55 m²

Rzut II piętra

Projekt LK-113 - rzut

II Piętro: 246.38 m²

1. Klatka schodowa 14.41 m²
2. WC 3.49 m²
3. Pokój śniadań 5.29 m²
4. Sala konferencyjna 40.98 m²
5. Biuro 182.21 m²

Przekrój

Projekt LK-113 - przekrój

Projekt LK-113 - przekrój

Projekt LK-113 - przekrój

Projekt budynku magazynowo biurowego LK-113.
Hala magazynowo produkcyjna jednokondygnacyjna, część biurowa trzykondygnacyjna. Budynek niepodpiwniczony.

Technologia:
Część biurowa: ściany zewnętrzne - silka 24 cm, wełna mineralna lub styropian 15 cm
Hala, konstrukcja nośna; stalowa; ściana zew. płyta warstwowa z rdzeniem poliuretanowym 120 mm.
Stropy w cześci biurowej: żelbetowe
Kąt nachylenia dachu: 5° na hali
Ogrzewanie: kotłownia gazowa do części biurowej, hala ogrzewana za pomocą aparatów grzewczo wentylacyjnych
Program: hala magazynowa, pomieszczenia biurowe i konrferencyjne, zaplecze sanitarne i socjalne, kotłownia

Powierzchnia zabudowy: 1415.55 m²
Powierzchnia użytkowa: 1838.46 m²
Kubatura: 17408.00 m³
Szerokość działki: 39.50 m
Ilość kondygnacji: 3
Liczba pomieszczeń: 17
Kąt nachylenia dachu: 5°
Pokój na parterze: Nie
Wysokość budynku: 13,17 m
Rodzaj ogrzewania: gazowe

ZAWARTOŚĆ PROJEKTU:

- projekt architektoniczny budowlany
- projekt konstrukcyjny budowlany
- projekt budowlany wewnętrznych instalacji sanitarnych
- projekt budowlany wewnętrznej instalacji elektrycznej oraz instalacji odgromowej
- projektowana charakterystyka energetyczna budynku
- zestawienie materiałów
- zgoda na zmiany w projekcie

Możemy dostosować ten projekt do Twoich potrzeb, napisz co chciałbyś w nim zmienić, przeprojektujemy go tak, aby w pełni odpowiadał Twoim oczekiwaniom Garaż: bez garażu
Piwnica: bez podpiwniczenia
Poddasze: piętro
Typ: komercyjne, projekt biura, projekt budynku usługowego, biurowce, produkcyjne, projekty budynków produkcyjnych, projekty budynków biurowych, Hala magazynowa, Budynki magazynowo - produkcyjne, projekt budynku konferencyjnego
Technologia: stalowa, tradycyjna

Architekt: Ewa Ferfecka-Homola, Jaromir Mruk
