Projekt

Budynek magazynowo - biurowy

Kod: K-113
Zadzwoń do nas!
PN - PT od 8 do 16: 12 414 35 06
PN - PT po 16: 602 62 95 77
SB - ND od 8 do 22: 602 62 95 77

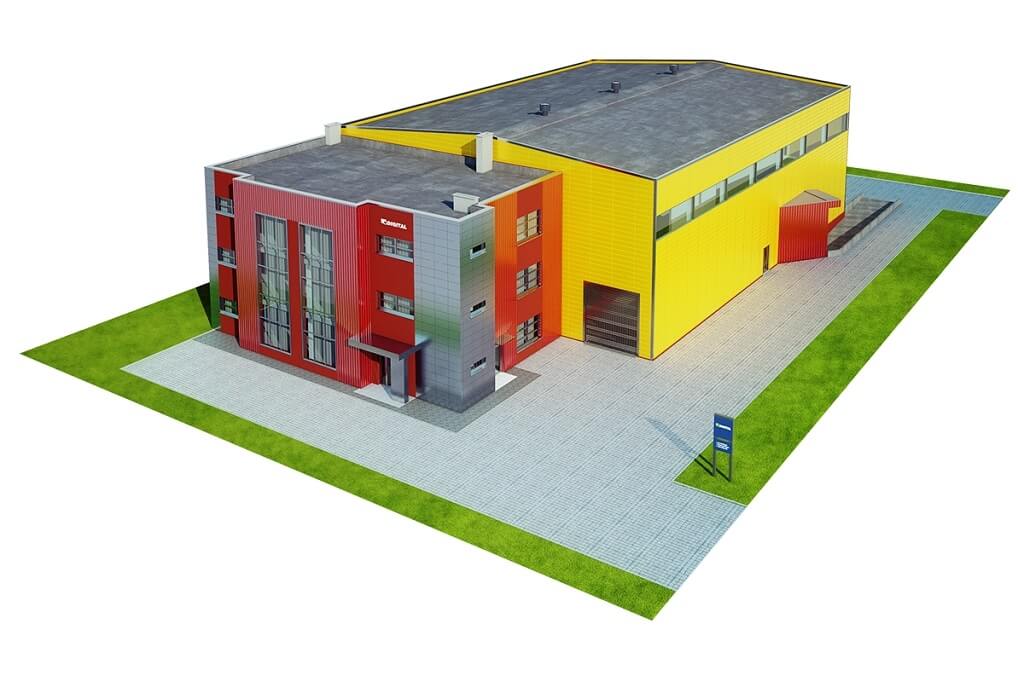

Model



Projekt K-113 - model

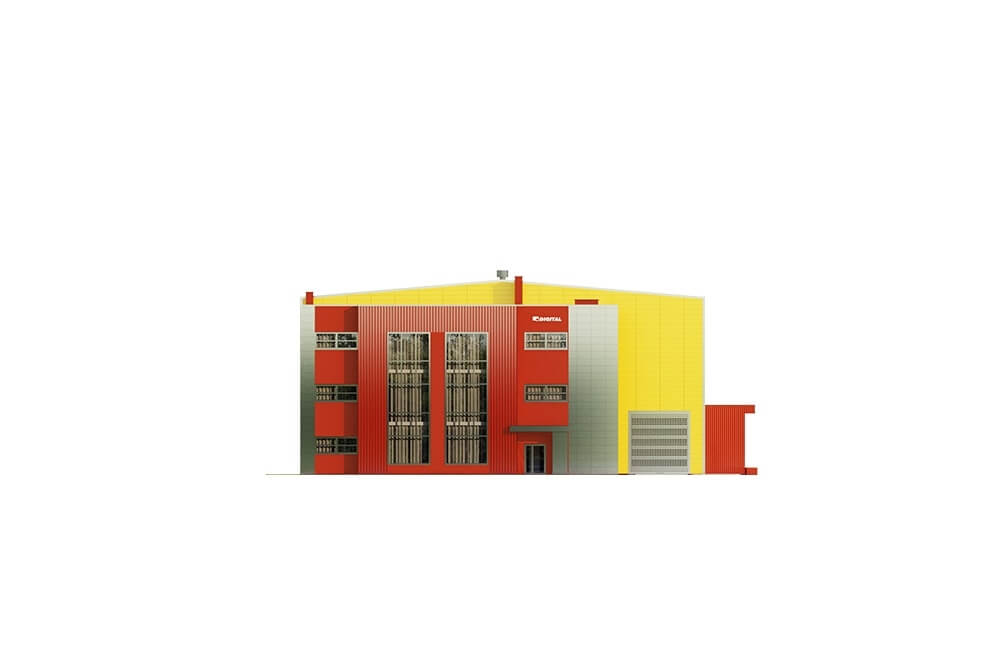

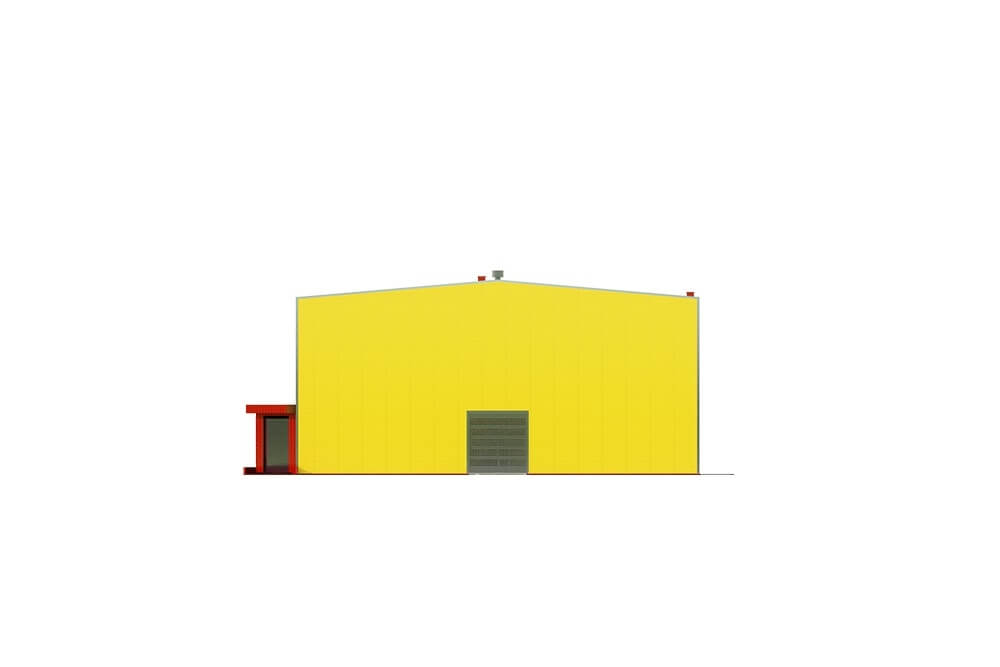

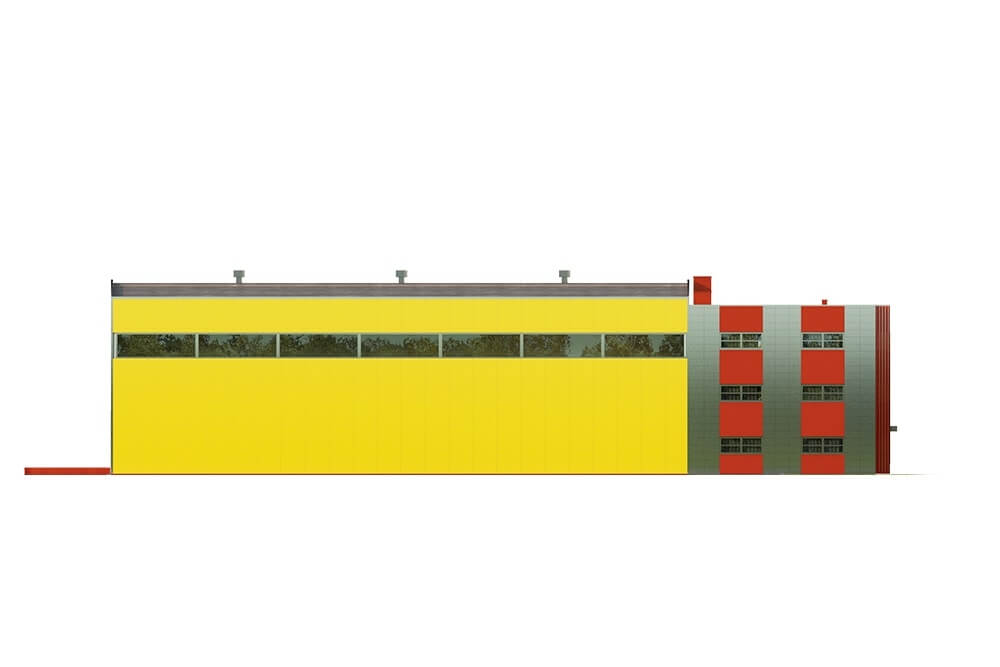

Elewacje



Projekt K-113 - elewacja
elewacja ogrodowa
Projekt K-113 - elewacja
elewacja frontowa
Projekt K-113 - elewacja
elewacja boczna
Projekt K-113 - elewacja
elewacja boczna

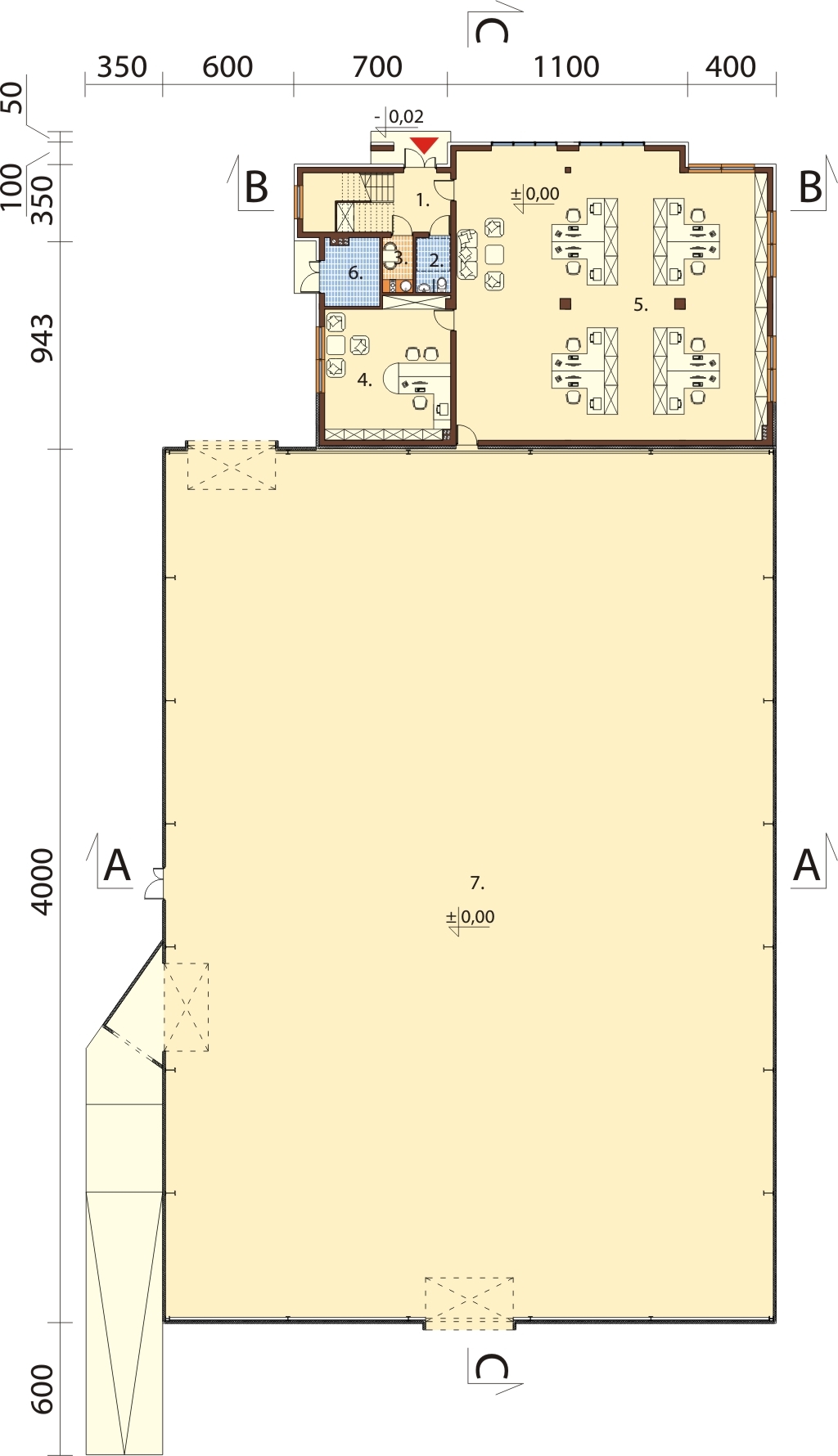

Rzut parteru



Projekt K-113 - rzut

Parter: 1344.93 m2

1. Klatka schodowa 17.60 m2
2. WC 3.86 m2
3. Pokój śniadań 3.37 m2
4. Biuro 35.66 m2
5. Biuro 182.72 m2
6. Kotłownia 7.38 m2
7. Hala 1094.34 m2

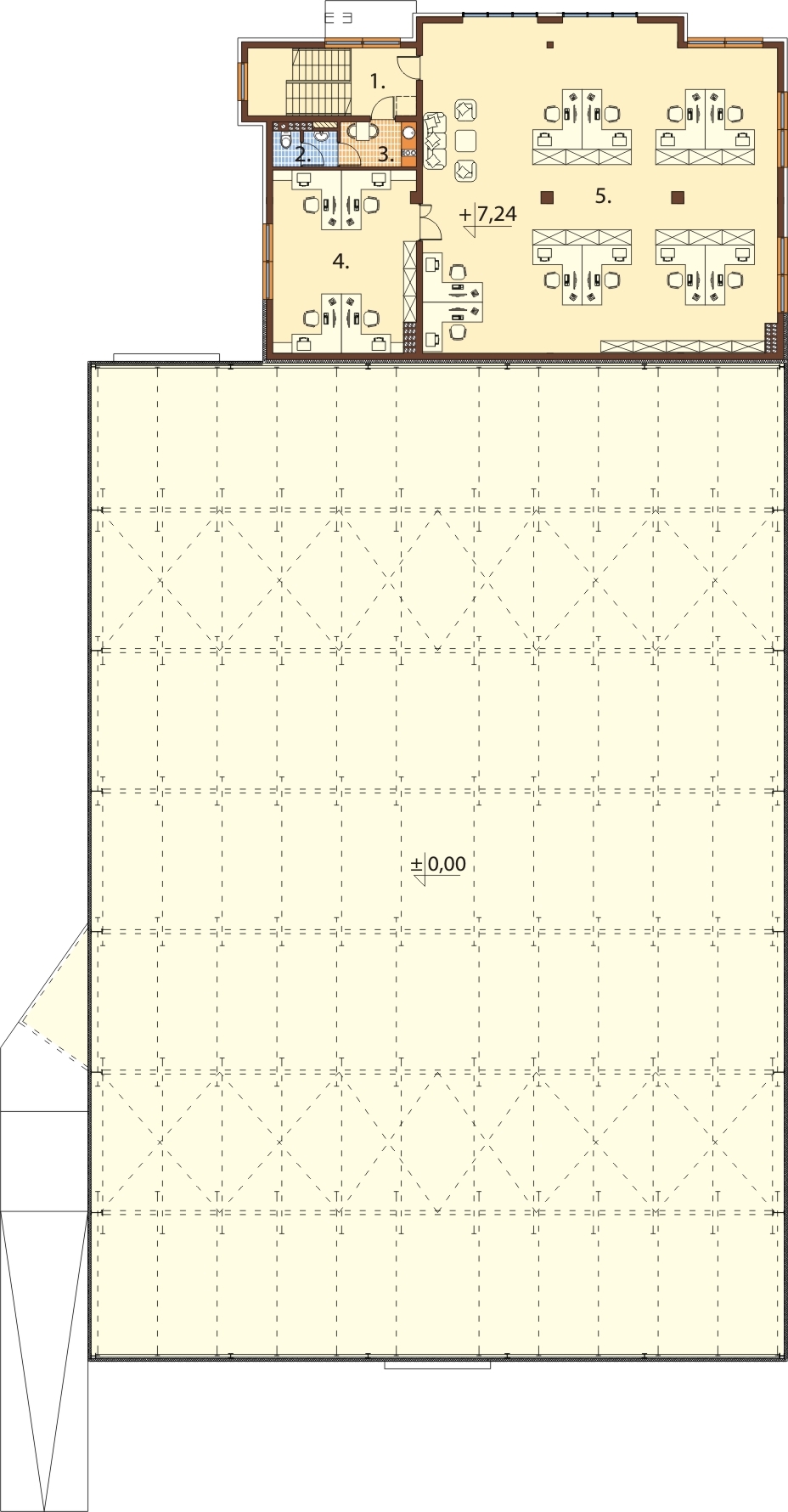

Rzut I piętra



Projekt K-113 - rzut

Piętro: 247.15 m2

1. Klatka schodowa 14.41 m2
2. WC 3.92 m2
3. Pokój śniadań 5.29 m2
4. Sala konferencyjna 40.98 m2
5. Biuro 182.55 m2





Rzut II piętra



Projekt K-113 - rzut

II Piętro: 246.38 m2

1. Klatka schodowa 14.41 m2
2. WC 3.49 m2
3. Pokój śniadań 5.29 m2
4. Sala konferencyjna 40.98 m2
5. Biuro 182.21 m2

Przekrój



Projekt K-113 - przekrój Projekt K-113 - przekrój Projekt K-113 - przekrój







Zadaj pytanie dotyczące tego projektu  kliknij

Projekt budynku magazynowo biurowego K-113.
Hala magazynowo produkcyjna jednokondygnacyjna, część biurowa trzykondygnacyjna. Budynek niepodpiwniczony.

Technologia:
Część biurowa: ściany zewnętrzne - silka 24 cm, wełna mineralna lub styropian 15 cm
Hala, konstrukcja nośna; stalowa; ściana zew. płyta warstwowa z rdzeniem poliuretanowym 120 mm.
Stropy w cześci biurowej: żelbetowe
Kąt nachylenia dachu: 5° na hali
Ogrzewanie: kotłownia gazowa do części biurowej, hala ogrzewana za pomocą aparatów grzewczo wentylacyjnych
Program: hala magazynowa, pomieszczenia biurowe i konrferencyjne, zaplecze sanitarne i socjalne, kotłownia

Powierzchnia zabudowy: 1415.55 m²
Powierzchnia użytkowa: 1838.46 m²
Kubatura: 17408.00 m³
Szerokość działki: 39.50 m
Ilość kondygnacji: 3
Liczba pomieszczeń: 17
Kąt nachylenia dachu:
Pokój na parterze: Nie
Wysokość budynku: 13,17 m
Rodzaj ogrzewania: gazowe
ZAWARTOŚĆ PROJEKTU:

- projekt architektoniczny budowlany
- projekt konstrukcyjny budowlany
- projekt budowlany wewnętrznych instalacji sanitarnych
- projekt budowlany wewnętrznej instalacji elektrycznej oraz instalacji odgromowej
- projektowana charakterystyka energetyczna budynku
- zestawienie materiałów
- zgoda na zmiany w projekcie

Możemy dostosować ten projekt do Twoich potrzeb, napisz co chciałbyś w nim zmienić, przeprojektujemy go tak, aby w pełni odpowiadał Twoim oczekiwaniom Garaż: bez garażu
Piwnica: bez podpiwniczenia
Poddasze: piętro
Typ: komercyjne, projekt biura, projekt budynku usługowego, biurowce, produkcyjne, projekty budynków produkcyjnych, projekty budynków biurowych, Hala magazynowa, Budynki magazynowo - produkcyjne, projekt budynku konferencyjnego
Technologia: stalowa, tradycyjna

Architekt: Ewa Ferfecka-Homola, Jaromir Mruk
CENA PROJEKTU

25 000 PLN

KUP
PROJEKT

Projekt został opracowany zgodnie z aktualnie obowiązującymi normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
