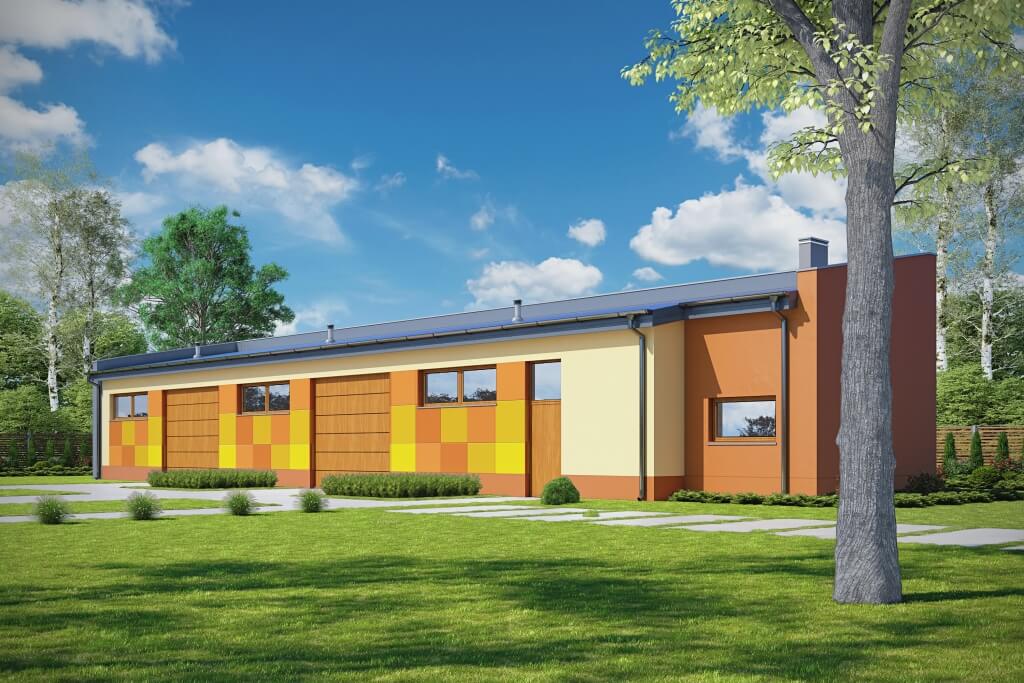

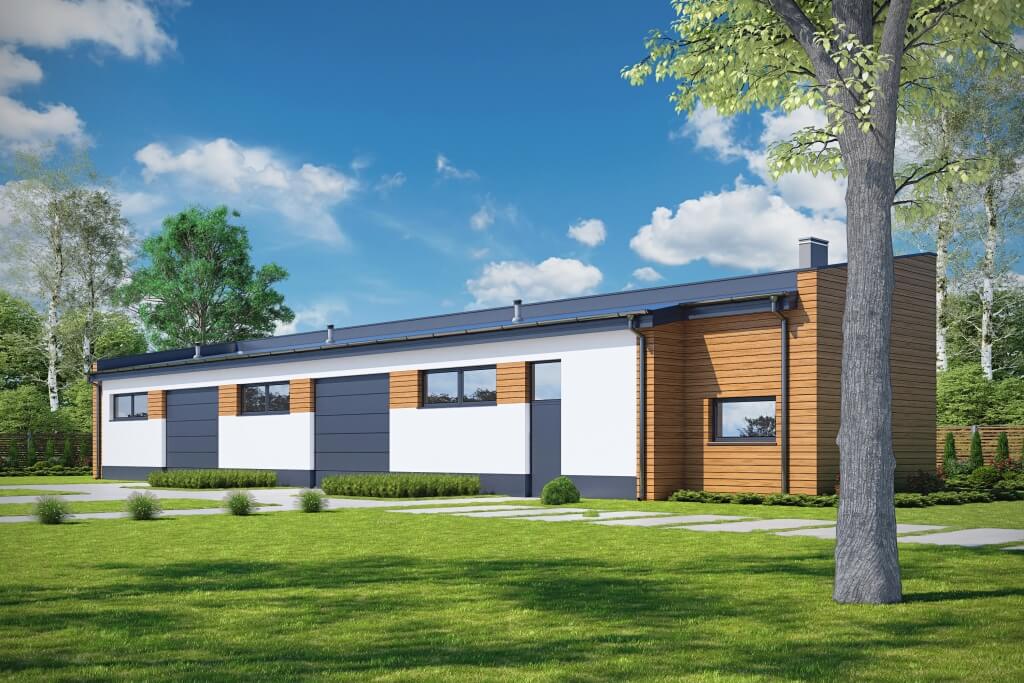

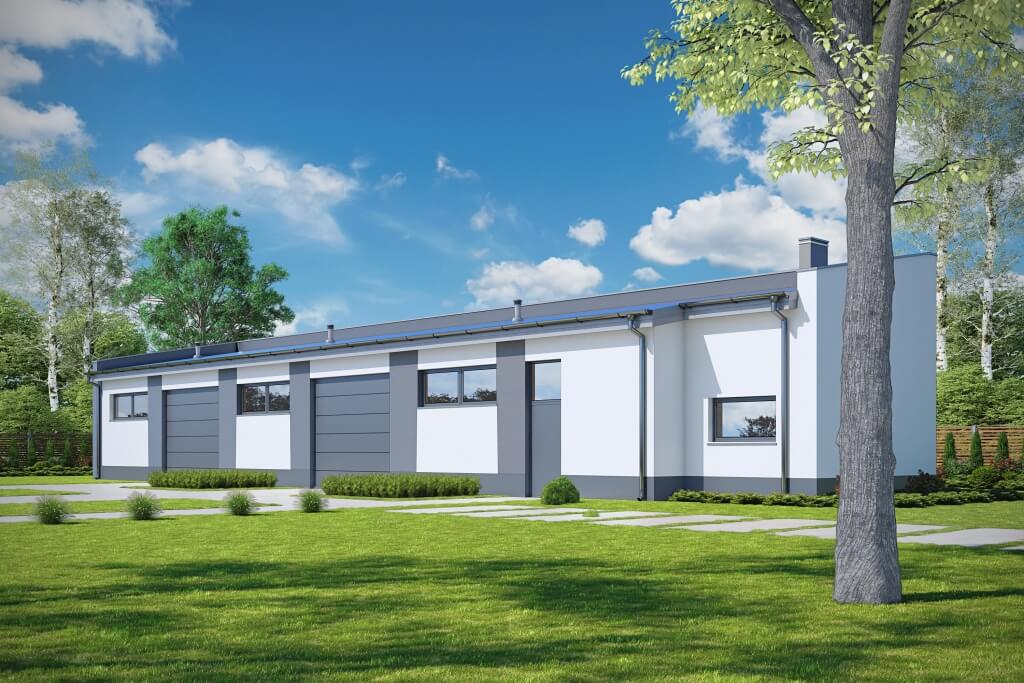

Projekt

BUDYNEK MAGAZYNOWO - GOSPODARCZY
Kod: ZG-99
Nasz projekt możesz mieć za darmo Zadzwoń do nas!
PN - PT od 8 do 16: 12 414 35 06
PN - PT po 16: 602 62 95 77
SB - ND od 8 do 22: 602 62 95 77
KOSZTORYS
PROJEKTU DODAJ
DO TECZKI KUP
PROJEKT

POWIĘKSZ
Zobacz ten projekt
w odbiciu lustrzanym
CENA PROJEKTU 1 500 PLN
KUP PROJEKT

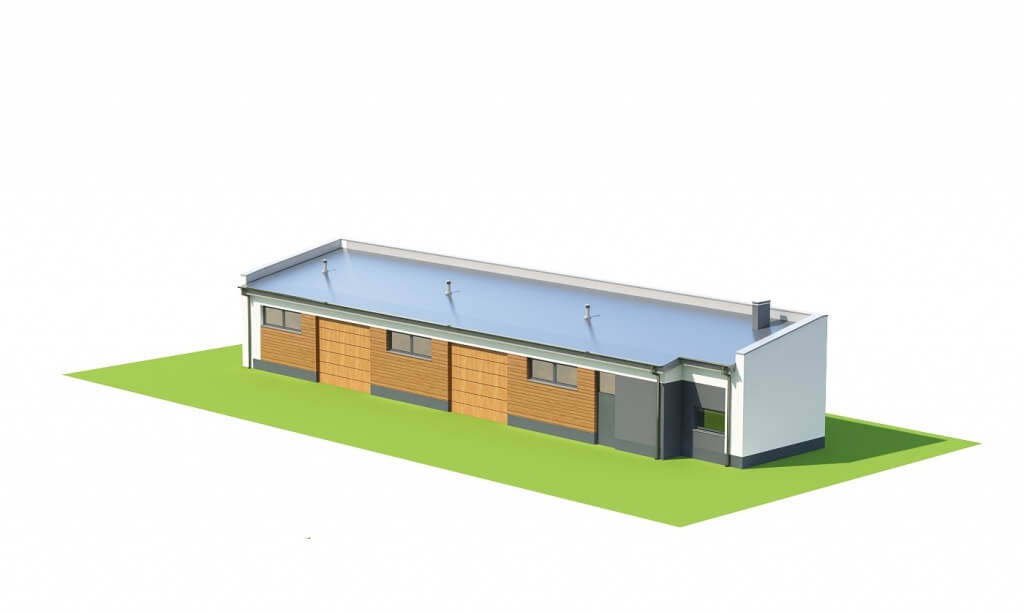

Model



Projekt ZG-99 - model

Elewacje



Projekt ZG-99 - elewacja
elewacja ogrodowa
Projekt ZG-99 - elewacja

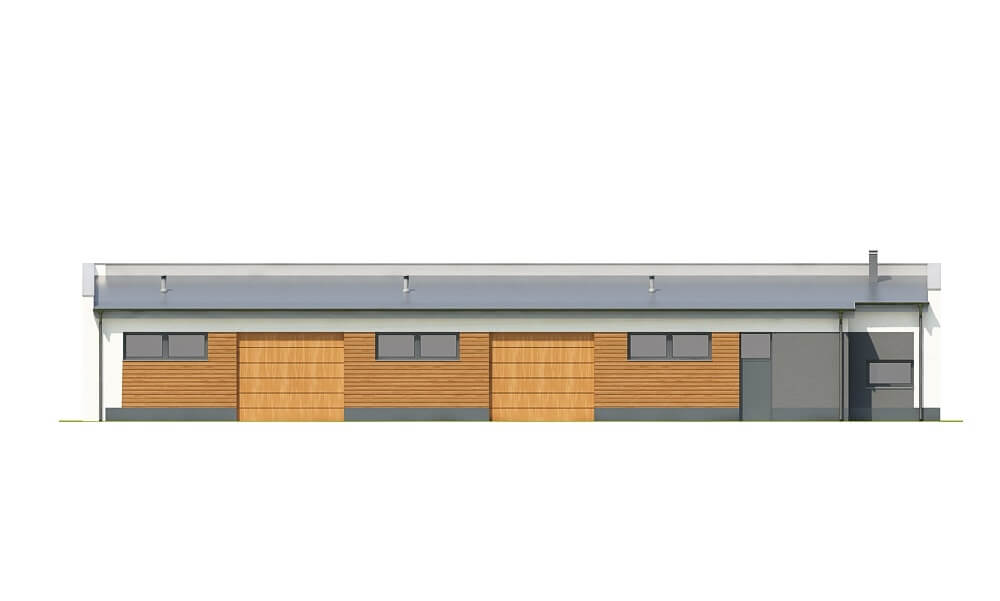

elewacja frontowa
Projekt ZG-99 - elewacja

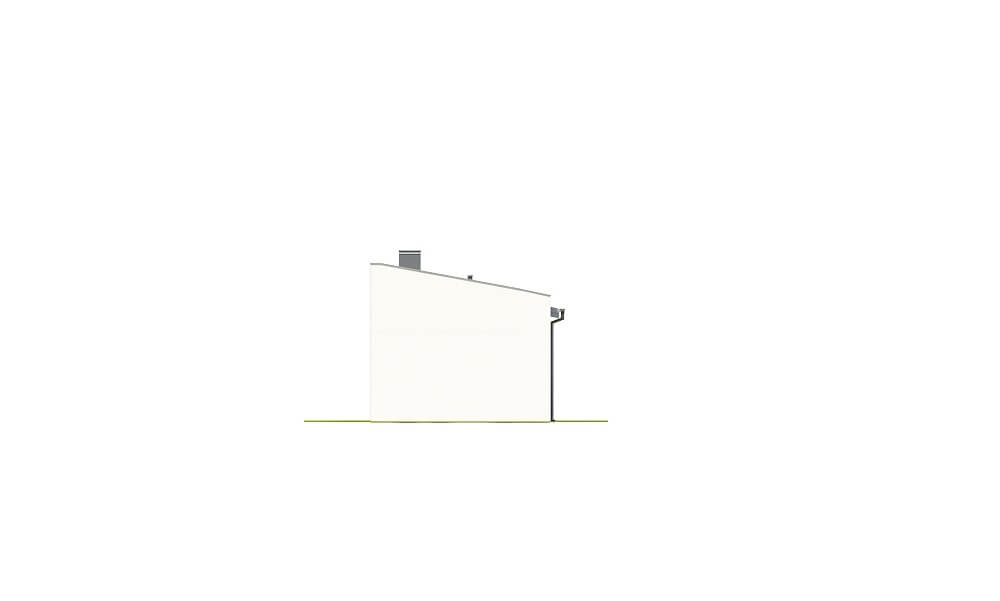

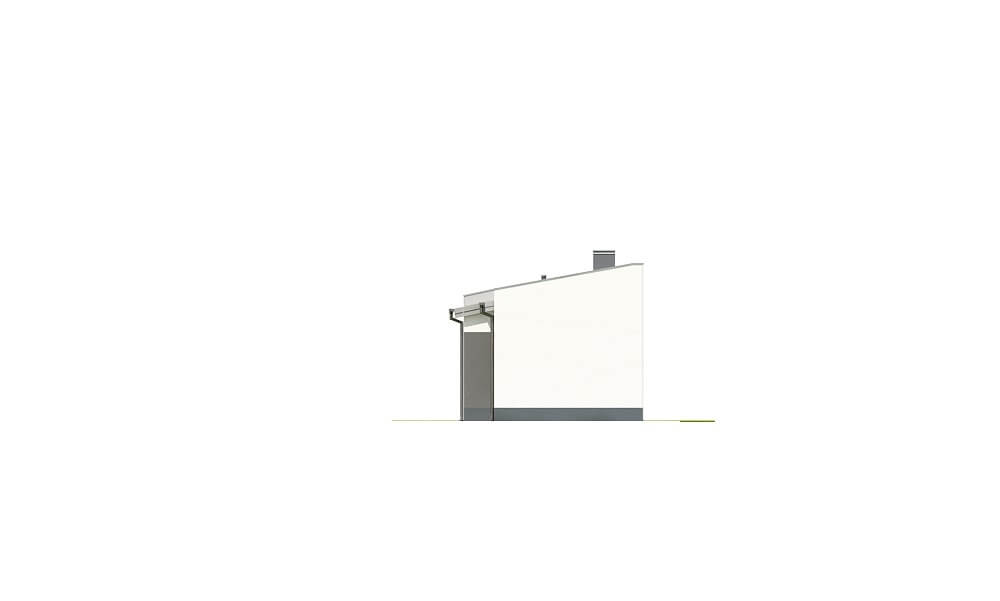

elewacja boczna
Projekt ZG-99 - elewacja
elewacja boczna

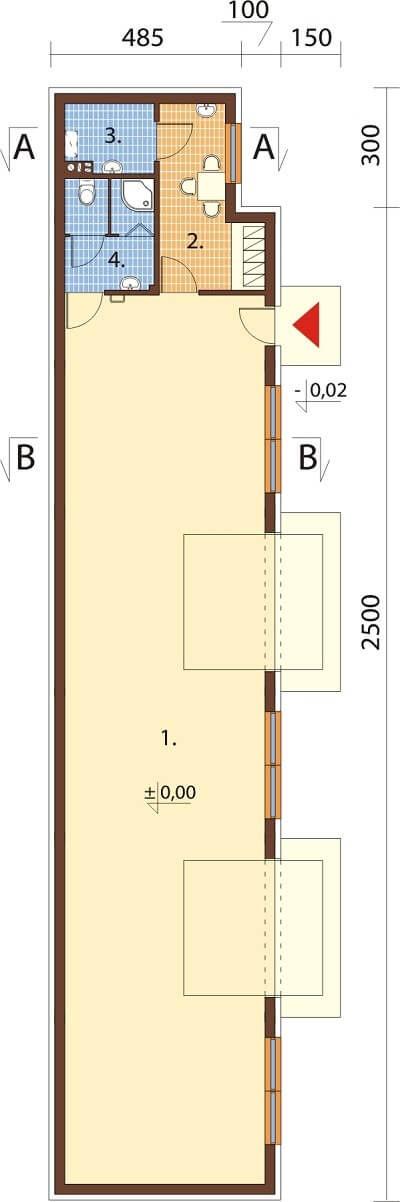

Rzut parteru



Projekt ZG-99 - rzut

PARTER 130,74 m2

1. Pomieszczenie gospodarcze 111,92 m2
2. Pokój socjalny 9,25 m2
3. Kotłownia 3,61 m2
4. Łazienka 5,96 m2

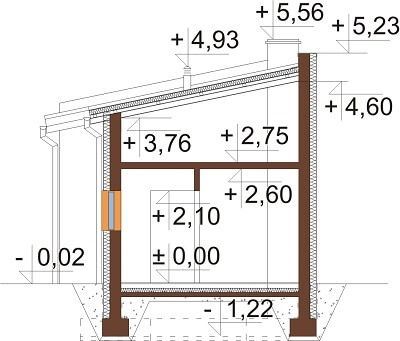

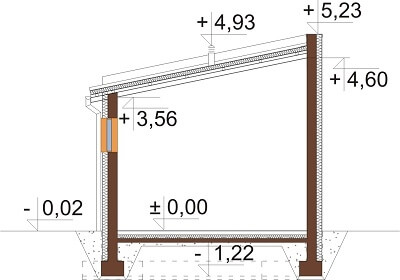

Przekrój



Projekt ZG-99 - przekrój Projekt ZG-99 - przekrój





Projekt ZG-99 BUDYNKU MAGAZYNOWO - GOSPODARCZEGO
Projektowany budynek to obiekt pełniący funkcję magazynowo - gospodarczą. Budynek nie jest podpiwniczony i posiada jedną kondygnację nadziemną.

Technologia: murowana i stalowa konstrukcji dachu
Ściany zewnętrzne: pustaki ceramiczne 25 cm, styropian 15 cm, tynk cienkowarstwowy na siatce
Strop w budynku: żelbetowy nad zapleczem
Kąt nachylenia dachu: 12°
Ogrzewanie: z kotła gazowego
Wentylacja: grawitacyjna
Program: pomieszczenie gospodarcze, pokój socjalny, kotłownia, łazienka

 Powierzchnia zabudowy: 160.80 m²
Powierzchnia użytkowa: 130.74 m²
Kubatura: 713.50 m³
Szerokość działki: 12.85 m
Ilość kondygnacji: 1
Liczba pomieszczeń: 4
Kąt nachylenia dachu: 12
Pokój na parterze: Nie
Wysokość budynku: 5,25 m
Rodzaj ogrzewania: gazowe
Wskaźnik energii pierwotnej: 89,86 kWh/(m²·rok)
ZAWARTOŚĆ PROJEKTU:
  • projekt architektoniczny budowlany
  • projekt konstrukcyjny budowlany
  • projekt budowlany wewnętrznych instalacji sanitarnych
  • projekt budowlany wewnętrznej instalacji elektrycznej oraz instalacji odgromowej
  • projektowana charakterystyka energetyczna budynku
  • zgoda na zmiany w projekcie
Możemy dostosować ten projekt do Twoich potrzeb, napisz co chciałbyś w nim zmienić, przeprojektujemy go tak, aby w pełni odpowiadał Twoim oczekiwaniom Piwnica: bez podpiwniczenia
Poddasze: brak poddasza
Typ: garaże, gospodarczo-garażowe, gospodarcze, projekt stodoły, projekt budynku gospodarczego, projekt garażu, projekt budynku gospodarczo-garażowego
Technologia: stalowa, tradycyjna

Architekt: Ewa Ferfecka-Homola, Jaromir Mruk
CENA PROJEKTU

1 500PLN
KUP PROJEKT

wersja superenergooszczędna

każdy projekt domu z naszej oferty możesz zamówić również w wersji superenergooszczędnej

zobacz więcej

dodatkowe elementy instalacji

do każdego projektu domu możesz zamówić również dodatkowe elementy instalacji

zobacz więcej

Do każdego zamówionego projektu domu otrzymasz bezpłatnie

  • 10 stylowych projektów ogrodzeń
  • 10 projektów śmietników
  • 5 projektów grilli z funkcją rusztu, kominka i wędzarni
  • 6 projektów oczek wodnych
  • 6 projektów altan
  • 4 projekty huśtawek ogrodowych
  • 4 projekty bud dla psów
  • 4 projekty szamb o poj. 21,6 m3; 14,6 m3; 10 m3 i 6,4 m3
  • 2 projekty przydomowej oczyszczalni ścieków. Jeden dla
  • rodziny do 4 osób, drugi dla rodziny do 6 osób
  • Projekt przydomowej elektrowni wiatrowej
  • Schemat instalacji fotowoltaicznej
  • Projekty budek lęgowych dla kilkudziesięciu gatunków ptaków
  • Zestawienie podstawowych materiałów do budowy domu
  • Zgoda na wszelkie zmiany i adaptacje
