Projekt

BUDYNEK MAGAZYNOWO - GOSPODARCZY

Kod: ZG-98
Zadzwoń do nas!
PN - PT od 8 do 16: 12 414 35 06
PN - PT do 18: 602 62 95 77

ZG-98 to projekt budynku magazynowo-gospodarczego o powierzchni 116,18 m2. Doskonale będzie pasował inwestorom, którzy wymagają, by tego typu obiekt posiadał pomieszczenie socjalne i łazienkę dla pracowników. ZG-98 ma bramę wjazdową w elewacji frontowej, dzięki czemu możliwy jest sprawy załadunek i rozładunek towarów.

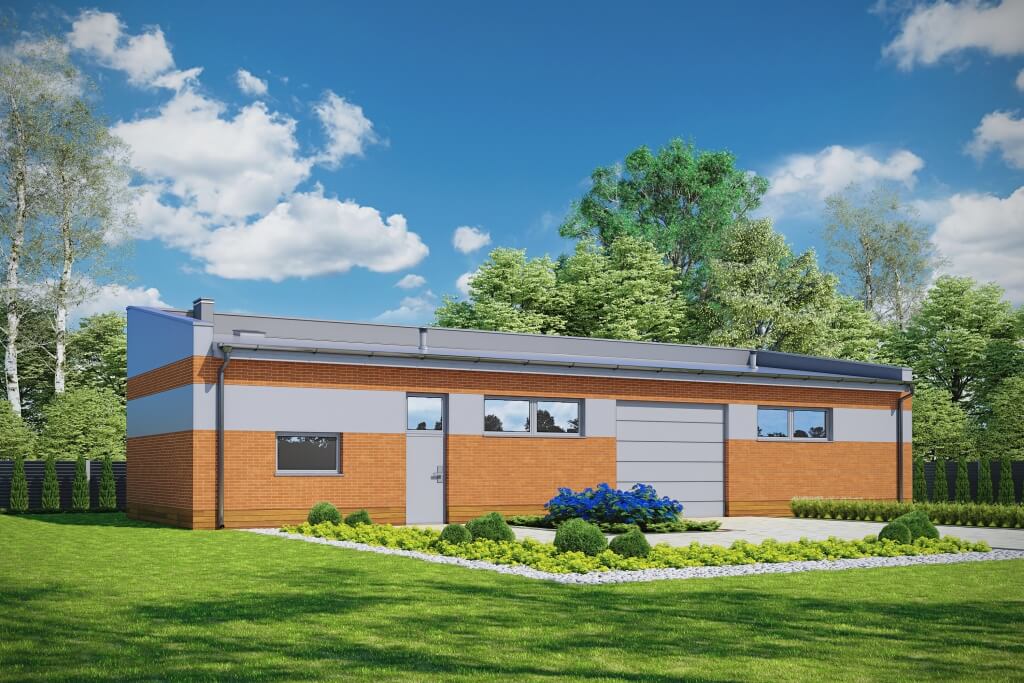

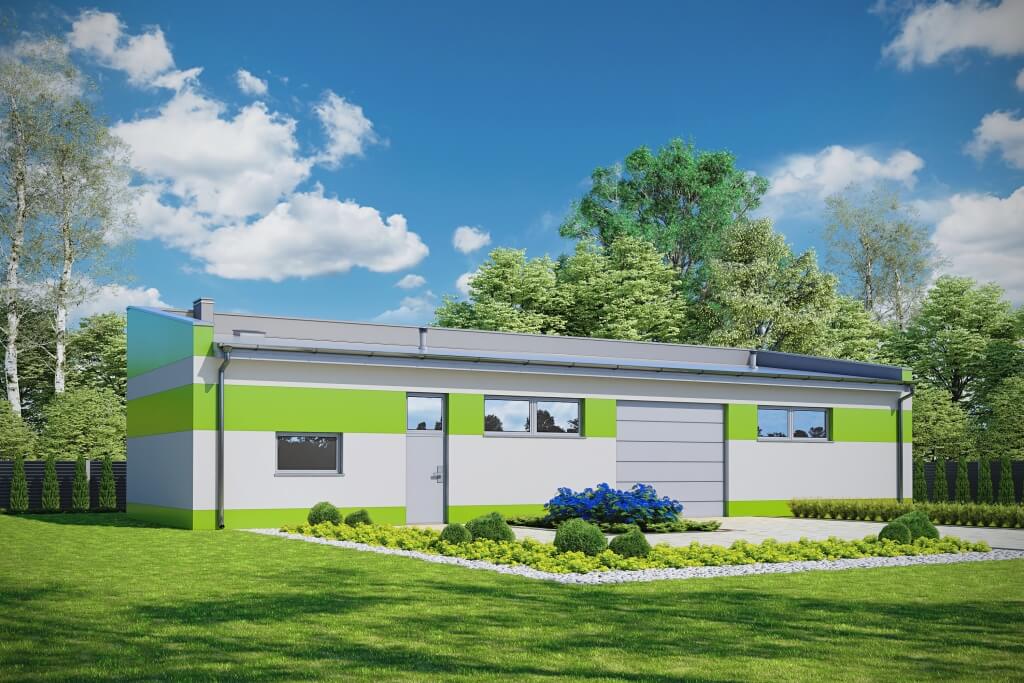

Model

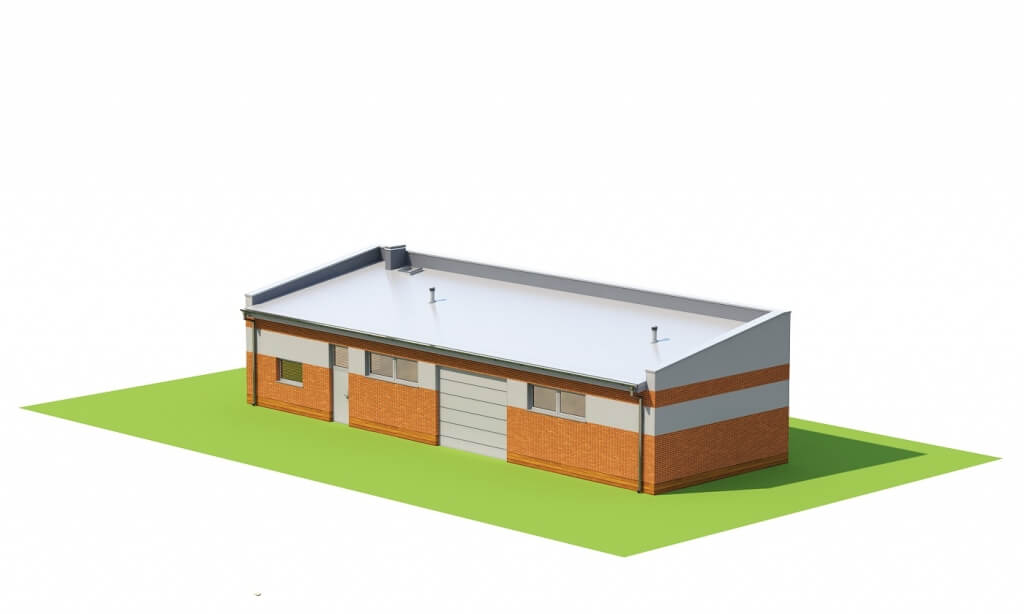

Projekt ZG-98 - model

ZG-98 ma bryłę na planie prostokąta, która kryta jest dachem jednospadowym o kącie nachylenia równym 10 stopni. Od strony elewacji frontowej jest brama wjazdowa do magazynu i wejście dla pracowników. Do realizacji projektu potrzebna jest działka o szerokości minimum 13,8 m.

Elewacje



Projekt ZG-98 - elewacja
elewacja ogrodowa
Projekt ZG-98 - elewacja

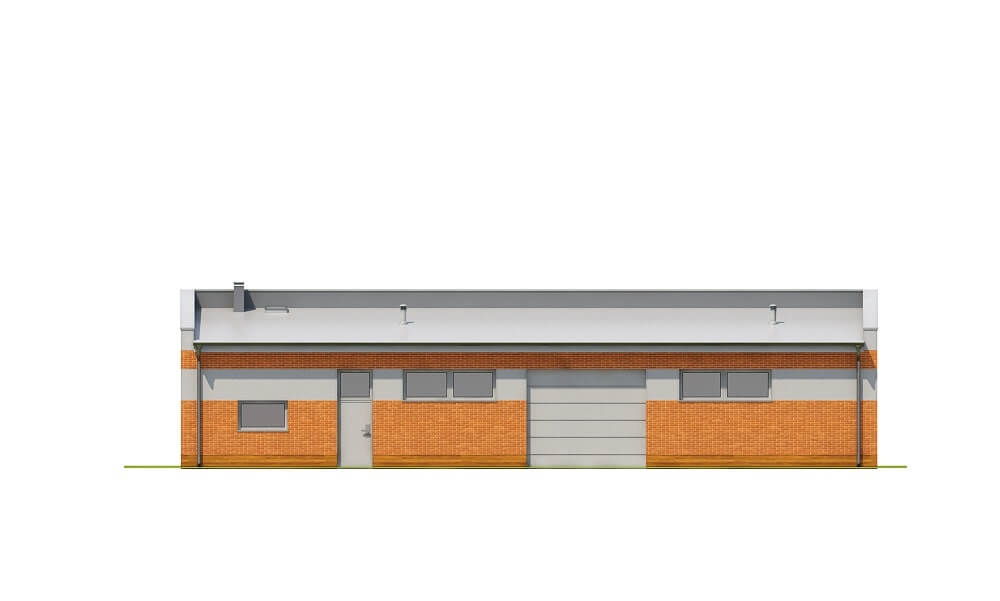

elewacja frontowa
Projekt ZG-98 - elewacja

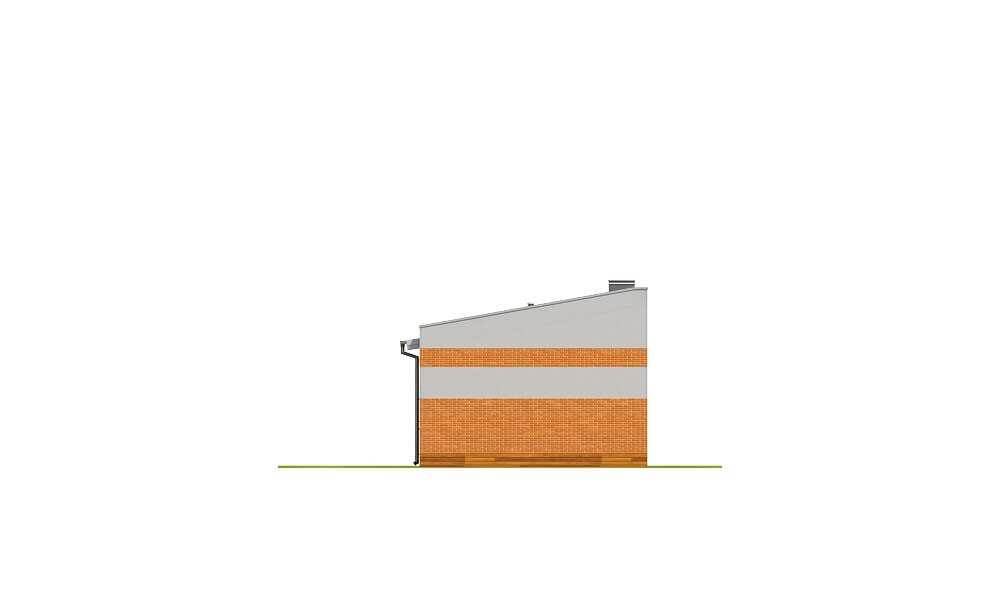

elewacja boczna
Projekt ZG-98 - elewacja
elewacja boczna

Bez przeprojektowywania, w trakcie budowy, można zmienić następujące elementy:

  • sposób ogrzewania,
  • układ ścian wewnętrznych,
  • materiał pokrycia dachu,
  • technologia (murowana na szkieletową lub odwrotnie),
  • przebieg instalacji,
  • dodanie lub zamiana instalacji,
  • dodanie lub likwidacja okien i drzwi,
  • rodzaj materiałów budowlanych,
  • przeznaczenie pomieszczeń,
  • rodzaj elewacji,
  • kominek (dodanie lub likwidacja),
  • rodzaj więźby.

Są to, zgodnie z aktualnym Prawem Budowlanym, nieistotne odstępstwa od projektu.

Na wszystkie zmiany, zarówno nieistotne wymienione powyżej, jak i istotne wymagające przeprojektowania, udzielamy bezpłatnej zgody.

Rzut parteru

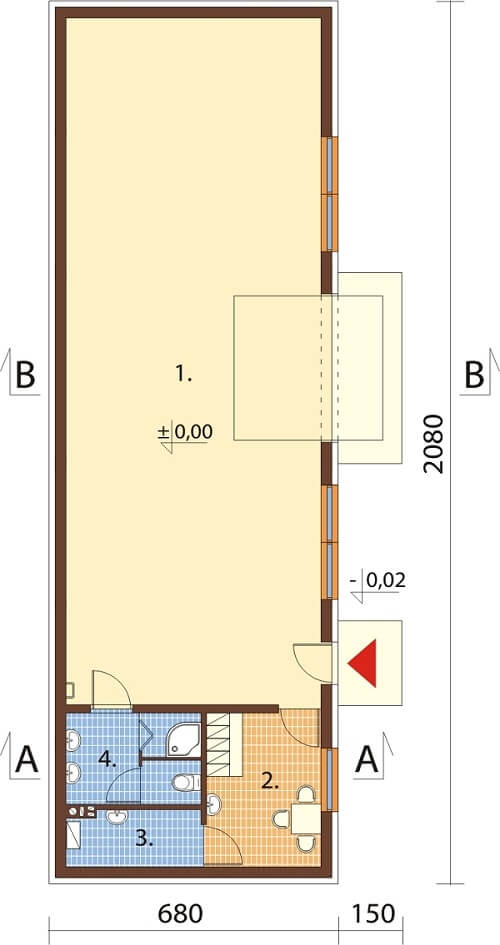

Projekt ZG-98 - rzut

PARTER 116,18 m2

1. Pomieszczenie gospodarcze 96,19 m2
2. Pokój socjalny 9,54 m2
3. Kotłownia 3,97 m2
4. Łazienka 6,48 m2
W programie jest duże pomieszczenie magazynowe o powierzchni 96,19 m2 z niego można przejść do pomieszczenia socjalnego i łazienki. W pomieszczeniu gospodarczym jest wejście do kotłowni.


Przekrój

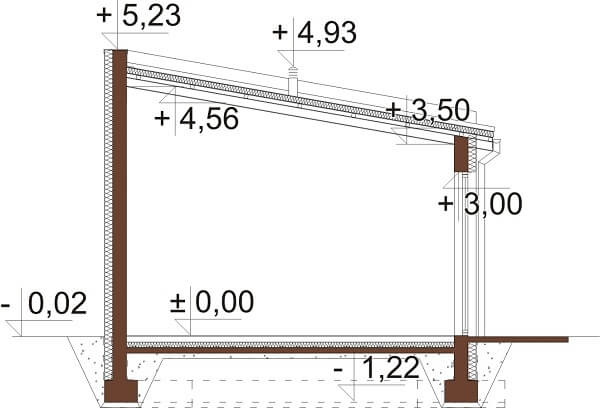

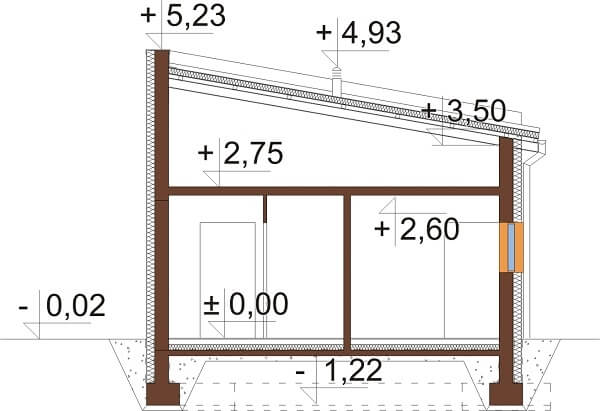

Projekt ZG-98 - przekrój Projekt ZG-98 - przekrój

ZG-98 to projekt nowoczesnego budynku gospodarczo-magazynowego, o prostej bryle krytej jednospadowym dachem.



Zadaj pytanie dotyczące tego projektu  kliknij

Projekt ZG-98 BUDYNKU MAGAZYNOWO - GOSPODARCZEGO
Projektowany budynek to obiekt pełniący funkcję magazynowo - gospodarczą. Budynek nie jest podpiwniczony i posiada jedną kondygnację nadziemną.

Technologia: murowana i stalowa konstrukcji dachu
Ściany zewnętrzne: pustaki ceramiczne 25 cm, styropian 15 cm, tynk cienkowarstwowy na siatce
Strop w budynku: żelbetowy nad zapleczem
Kąt nachylenia dachu: 10°
Ogrzewanie: z kotła gazowego
Wentylacja: grawitacyjna
Program: pomieszczenie gospodarcze, pokój socjalny, kotłownia, łazienka

Powierzchnia zabudowy: 141.44 m²
Powierzchnia użytkowa: 116.18 m²
Kubatura: 628.20 m³
Szerokość działki: 13.80 m
Ilość kondygnacji: 1
Liczba pomieszczeń: 4
Kąt nachylenia dachu: 10
Pokój na parterze: Nie
Wysokość budynku: 5,25 m
Rodzaj ogrzewania: kocioł gazowy
Wskaźnik energii pierwotnej: 76,67 kWh/(m²·rok)
ZAWARTOŚĆ PROJEKTU:
  • projekt architektoniczny budowlany
  • projekt konstrukcyjny budowlany
  • projekt budowlany wewnętrznych instalacji sanitarnych
  • projekt budowlany wewnętrznej instalacji elektrycznej oraz instalacji odgromowej
  • projektowana charakterystyka energetyczna budynku
  • zgoda na zmiany w projekcie
Możemy dostosować ten projekt do Twoich potrzeb, napisz co chciałbyś w nim zmienić, przeprojektujemy go tak, aby w pełni odpowiadał Twoim oczekiwaniom Piwnica: bez podpiwniczenia
Poddasze: brak poddasza
Typ: garaże, gospodarczo-garażowe, gospodarcze, projekt stodoły, projekt budynku gospodarczego, projekt garażu, projekt budynku gospodarczo-garażowego
Technologia: stalowa, tradycyjna

Architekt: Ewa Ferfecka-Homola, Jaromir Mruk
