Projekt domu

Projek budynku wielorodzinnego
Kod: L-6600
Zadzwoń do nas!
PN - PT od 8 do 16: 12 414 35 06,
12 414 35 34, 12 410 49 71
OFERTA
BUDOWY DODAJ
DO TECZKI KUP
PROJEKT

POWIĘKSZ
Zobacz ten projekt
w odbiciu lustrzanym
CENA 3 EGZ. PROJEKTU 2 000 PLN
KUP
PROJEKT
POWIERZCHNIA MIESZKALNA 771.05 m²



zobacz realizacje naszych projektów

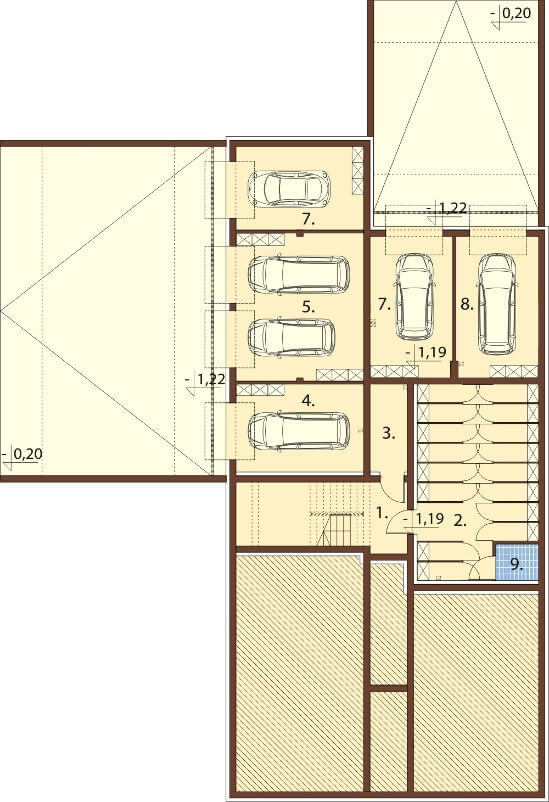

Rzut piwnicy



Projekt domu L-6600 - rzut

Piwnice: 160,94 m2

1.Komunikacja 12,03 m2
2.Komórki lokatorskie 35,83 m2
3.Teletechnika 5,54 m2
4.Garaż 19.02 m2
5.Garaż 30,65 m2
6.Garaż 17,35 m2
7.Garaż 18,99 m2
8.Garaż 18,99 m2
9.Pom. przyłącza wody 2,54 m2

Rzut parteru



Projekt domu L-6600 - rzut

Parter: 249.60 m2


1.Komunikacja 24,21 m2

2.Lokal 1  49,69 m2
3.Pokój socjalny 4,61 m2
4.WC 2,65 m2
5.Lokal 2  40,95 m2
6.Pokój socjalny 3,35 m2
7.WC 2,65 m2

Mieszkanie 1  pow. 26,64 m2
8.Przedpokój 3,81 m2
9.Łazienka 4,47 m2
10.Pokój z aneksem kuchennym 18,36 m2

Mieszkanie 2  pow. 43,25 m2
11.Przedpokój 6,94 m2
12.Pokój 9,77 m2
13.Pokój z aneksem kuchennym 23,25 m2
14.Łazienka 3,29 m2

Mieszkanie 3  pow. 51,60 m2
15.Przedpokój 6,30 m2
16.Pokój z aneksem kuchennym 23,14 m2
17.Pokój 10,37 m2
18.Pokój 7,94 m2
19.Łazienka 3,85 m2

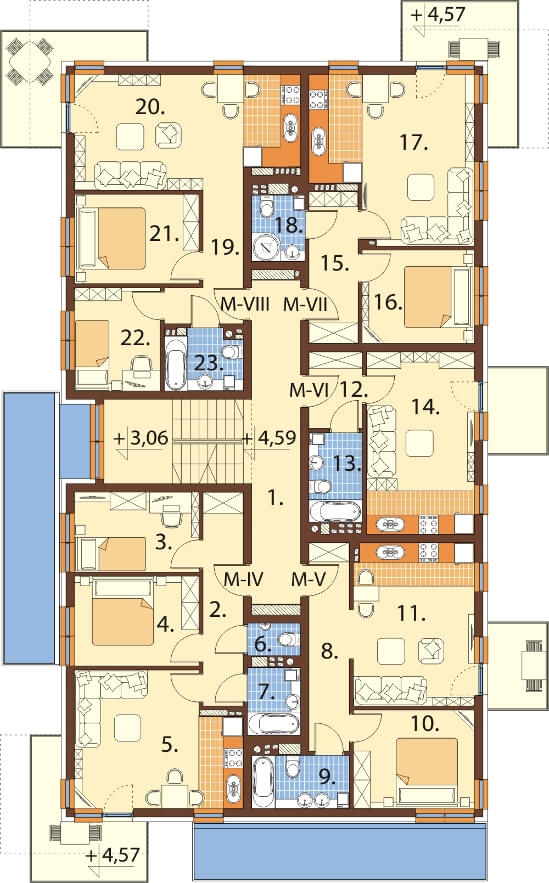

Rzut I piętra



Projekt domu L-6600 - rzut

Piętro I:  242,77 m2
1.Komunikacja 25.98 m2

Mieszkanie 4  pow. 52,52 m2
2.Przedpokój 8,01 m2
3.Pokój 9,27 m2
4.Pokój 10,41 m2
5.Pokój z aneksem kuchennym 19,86m2
6.WC 1,62  m2
7. Łazienka 3,35 m2

Mieszkanie 5  pow. 42,10 m2
8.Przedpokój 7,82 m2
9.Łazienka 4,85 m2
10.Pokój 11,13 m2
11.Pokój z aneksem kuchennym 18,30 m2

Mieszkanie 6  pow. 26,64 m2
12.Przedpokój 3,81 m2
13.Łazienka 4,47 m2
14.Pokój z aneksem kuchennym 18,36 m2

Mieszkanie 7  pow. 43,25 m2
15.Przedpokój 6,94 m2
16.Pokój 9,77 m2
17.Pokój z aneksem kuchennym 23,25 m2
18.Łazienka 3,29 m2

Mieszkanie 8  pow. 52,28 m2
19.Przedpokój 6,30 m2
20.Pokój z aneksem kuchennym 23,14 m2
21.Pokój 10,37 m2
22.Pokój 8,23 m2
23.Łazienka 4,24 m2

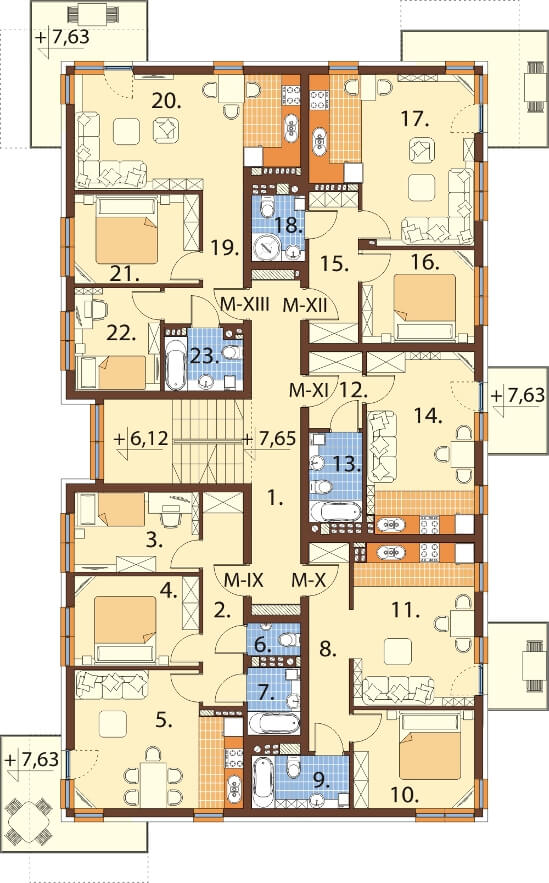

Rzut II piętra



Projekt domu L-6600 - rzut

Piętro II   242,50 m2

1.Komunikacja 25.98 m2

Mieszkanie 9  pow. 52,52 m2
2.Przedpokój 8,01 m2
3.Pokój 9,27 m2
4.Pokój 10,41 m2
5.Pokój z aneksem kuchennym 19,86 m2
6.WC 1,62 m2
7. Łazienka 3,35 m2

Mieszkanie 10  pow. 41,98 m2
8.Przedpokój 7,82 m2
9.Łazienka 4,85 m2
10.Pokój 11,13 m2
11.Pokój z aneksem kuchennym 18,18 m2

Mieszkanie 11  pow. 26,49 m2
12.Przedpokój 3,81 m2
13.Łazienka 4,47m2
14.Pokój z aneksem kuchennym 18,2 1m2

Mieszkanie 12  pow. 43,25 m2
15.Przedpokój 6,94 m2
16.Pokój 9,77m2
17.Pokój z aneksem kuchennym 23,25 m2
18.Łazienka 3,29 m2

Mieszkanie 13  pow. 52,28 m2
19.Przedpokój 6,30 m2
20.Pokój z aneksem kuchennym 23,14 m2
21.Pokój 10,37 m2
22.Pokój 8,23 m2
23.Łazienka 4,24 m2

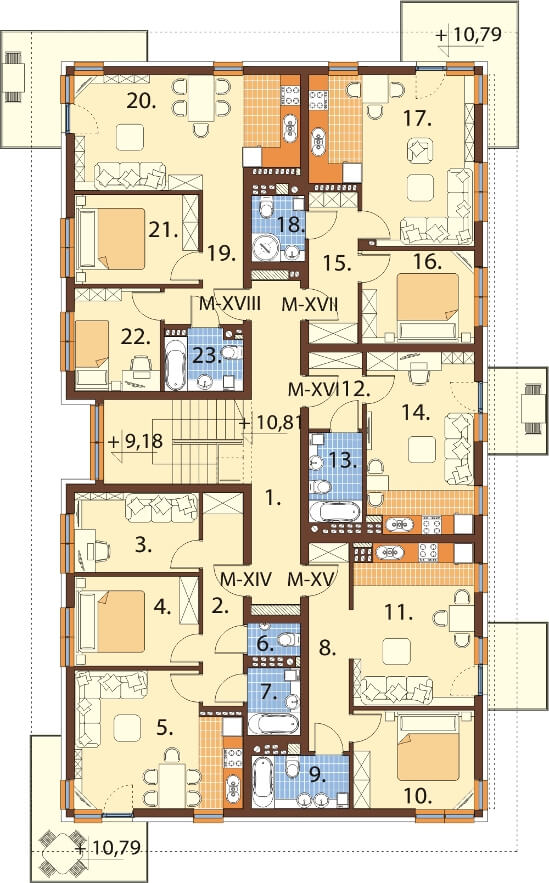

Rzut III piętra



Projekt domu L-6600 - rzut

Piętro III  243,97 m2

1.Komunikacja 27,72 m2

Mieszkanie 14  pow. 52,52 m2
2.Przedpokój 8,01 m2
3.Pokój 9,27 m2
4.Pokój 10,41 m2
5.Pokój z aneksem kuchennym 19,86 m2
6.WC 1,62 m2
7.Łazienka 3,35 m2

Mieszkanie 15  pow. 41,86 m2
8.Przedpokój 7,82 m2
9.Łazienka 4,85 m2
10.Pokój 11,13 m2
11.Pokój z aneksem kuchennym 18,06 m2

Mieszkanie 16  pow. 26,34 m2
12.Przedpokój 3,81 m2
13.Łazienka 4,47 m2
14.Pokój z aneksem kuchennym 18,06 m2

Mieszkanie 17  pow. 43,25 m2
15.Przedpokój 6,94 m2
16.Pokój 9,77 m2
17.Pokój z aneksem kuchennym 23,25 m2
18.Łazienka 3,29 m2

Mieszkanie 18  pow. 52,28 m2
19.Przedpokój 6,30 m2
20.Pokój z aneksem kuchennym 23,14 m2
21.Pokój 10,37 m2
22.Pokój 8,23 m2
23.Łazienka 4,24 m2

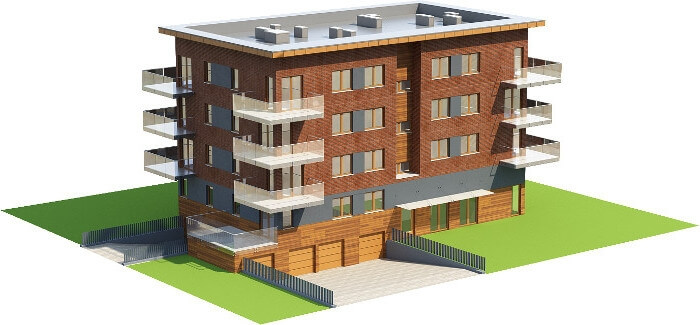

Model



Projekt domu L-6600 - model

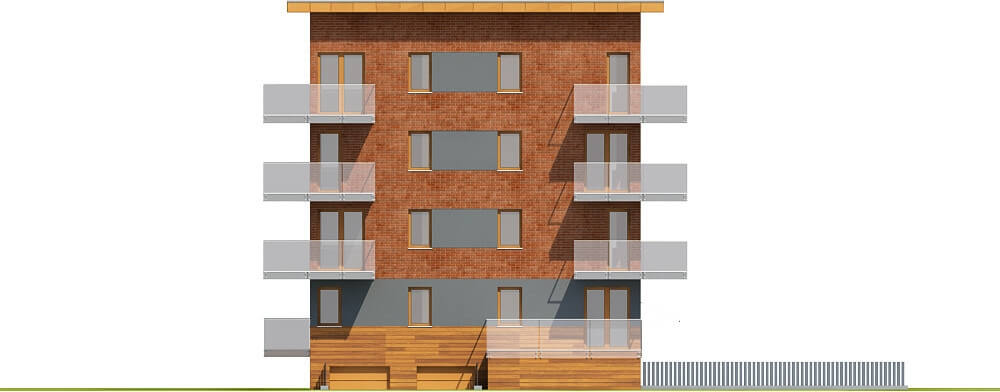

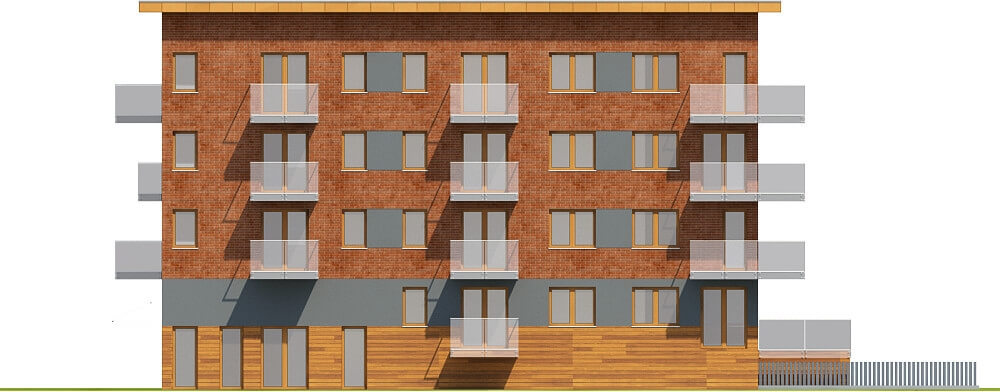

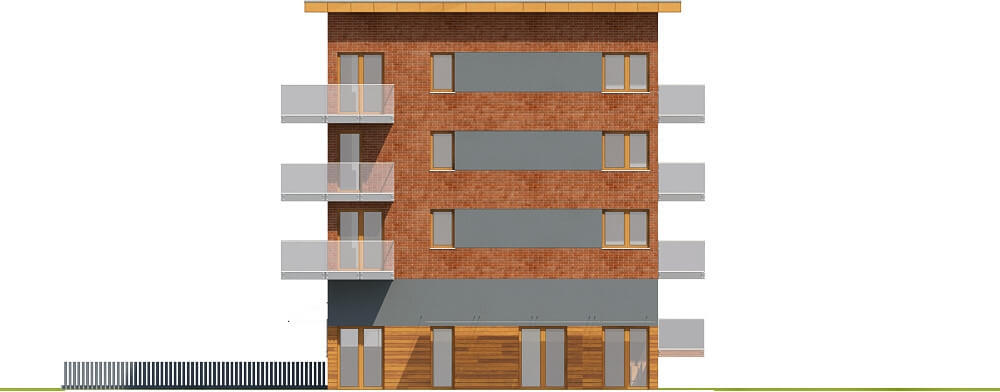

Elewacje



Projekt domu L-6600 - elewacja
elewacja ogrodowa
Projekt domu L-6600 - elewacja
elewacja frontowa
Projekt domu L-6600 - elewacja
elewacja boczna
Projekt domu L-6600 - elewacja
elewacja boczna

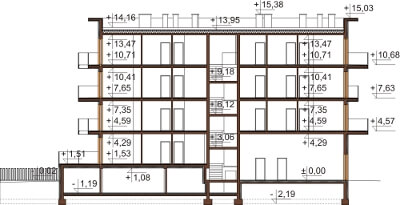

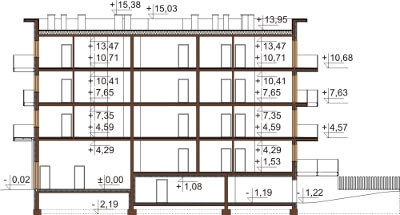

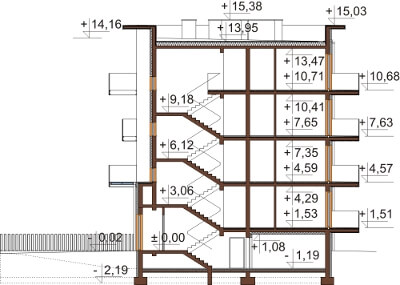

Przekrój



Projekt domu L-6600 - przekrój Projekt domu L-6600 - przekrój Projekt domu L-6600 - przekrój







Zadaj pytanie dotyczące tego projektu  kliknij

Projekt budynku wielorodzinnego DM--6600, 5-cio kondygnacyjny, częściowo podpiwniczony, zawierający 18 mieszkań.
Technologia: ściany zewnętrzne - pustak ceramiczny 25 cm, styropian 15 cm, tynk zewnetrzny.
Stropy: żelbetowe
Kąt nachylenia dachu: 2°
Pokrycie dachu: membrana MPDM
Ogrzewanie: każde mieszkanie ogrzewane piecem gazowym dwufunkcyjnym
Program:
podpiwniczenie komunikacja, komórki lokatorskie, teletechnika, pom. przyłącza wody, garaże na 6 miejsc postojowych.
parter: komunikacja, 2 lokale usługowe o pow. 56.95 m2 i 46.95 m2, trzy mieszkania o pow. 25.64 m2
43.25 m2, 51.60 m2
I piętro:
komunikacja, 5 mieszkań o pow. 52.52 m2, 42.10 m2,26.64 m2, 43.25 m2, 52.28 m2
II piętro:
komunikacja, 5 mieszkań o pow. 52.52 m2, 41.98 m2,26.49 m2, 43.25 m2, 52.28 m2
III piętro:
komunikacja, 5 mieszkań o pow. 52.52 m2, 41.86 m2,26.34 m2, 43.25 m2, 52.28 m2

 Powierzchnia zabudowy: 322.87 m²
Powierzchnia użytkowa: 1035.89 m²
Kubatura: 5232.64 m³
Szerokość działki: 21.00 m
UWAGA: podawana przez nas minimalna szerokość działki
dotyczy ustawienia budynku węższą elewacją.
Ilość kondygnacji: 5
Liczba pomieszczeń: 97
Kąt nachylenia dachu: 2°
Ilość pokoi: 21
Pokój na parterze: Tak
Wysokość budynku: 15.23 m
Rodzaj ogrzewania: gazowe
Wskaźnik energii pierwotnej: 68.97 kWh/(m²·rok)
Możemy dostosować ten projekt do Twoich potrzeb, napisz co chciałbyś w nim zmienić, przeprojektujemy go tak, aby w pełni odpowiadał Twoim oczekiwaniom Garaż: garaż wielostanowiskowy
Piwnica: częściowo podpiwniczony
Typ: mieszkalne z funkcją usługowo-handlową, piętrowe, komercyjne, wielorodzinne, budynek wielorodzinny, projekt budynku wielorodzinnego, projekty budynków wielorodzinnych, blok
Technologia: tradycyjna
Styl: modernistyczny

Architekt: Ewa Ferfecka-Homola
CENA 3 EGZ. PROJEKTU 2 000 PLN KUP
PROJEKT


ŁĄCZNA ZAWARTOŚĆ OBU PROJEKTÓW ARCHITEKTONICZNO - BUDOWLANEGO ORAZ PROJEKTU TECHNICZNEGO, KTÓRE MOŻNA ZAMÓWIĆ RAZEM LUB OSOBNO :

ZAWARTOŚĆ PROJEKTU:
- projekt architektoniczny budowlany
- projekt konstrukcyjny budowlany
- projekt budowlany wewnętrznych instalacji sanitarnych (c.o, wod-kan, gaz)
- projekt budowlany wewnętrznej instalacji elektrycznej oraz instalacji odgromowej
- projektowana charakterystyka energetyczna budynku
- zestawienie materiałów budowlanych
- zestawienie elementów więźby dachowej
- przedmiar robót budowlanych
- zgoda na zmiany w projekcie



Projekt dostosowany do aktualnych norm dostępny w terminie ustalonym z biurem
