Projekt domu CHABROWO N Kod: DM-6370N
Masz pytania, chcesz zamówić projekt. Zadzwoń do nas!
PN - PT od 8 do 16: 12 414 35 06,
12 414 35 34, 12 410 49 71 /
PN - PT od 16 do 18: 790 625 570

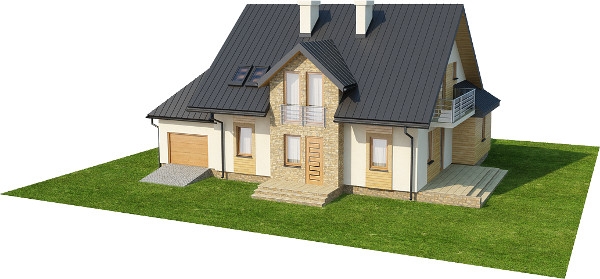

Model
Elewacje

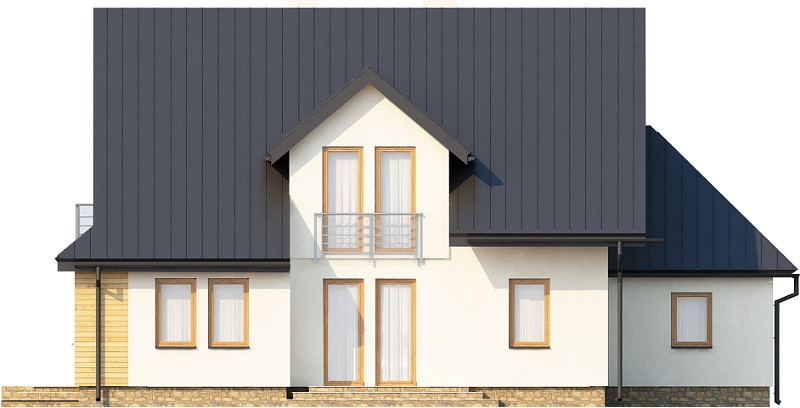

elewacja ogrodowa

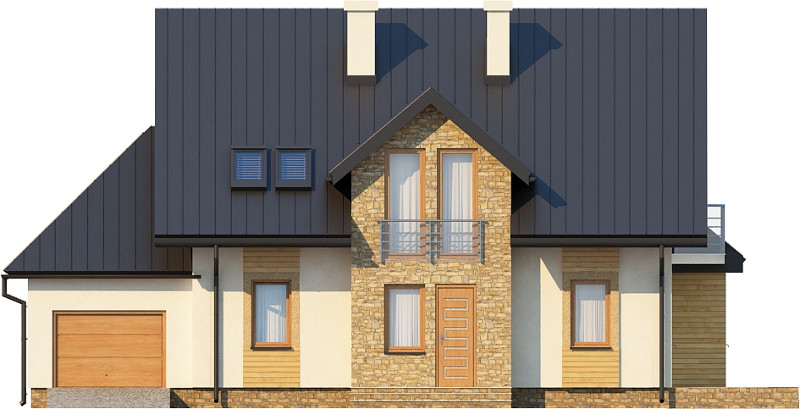

elewacja frontowa

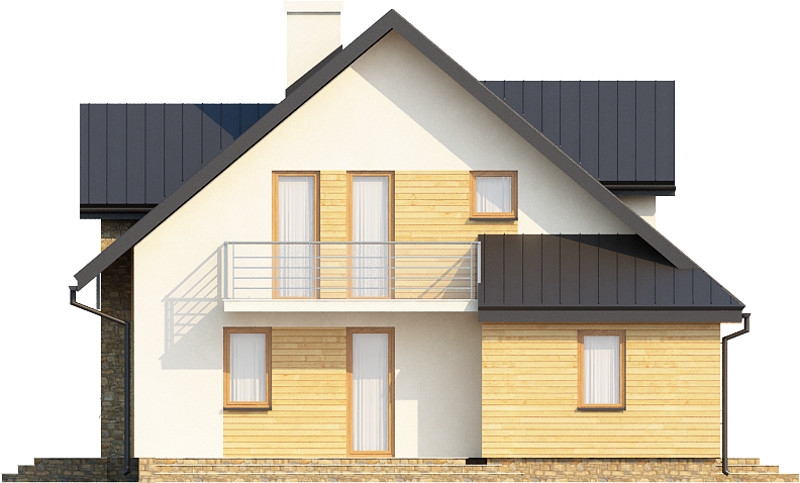

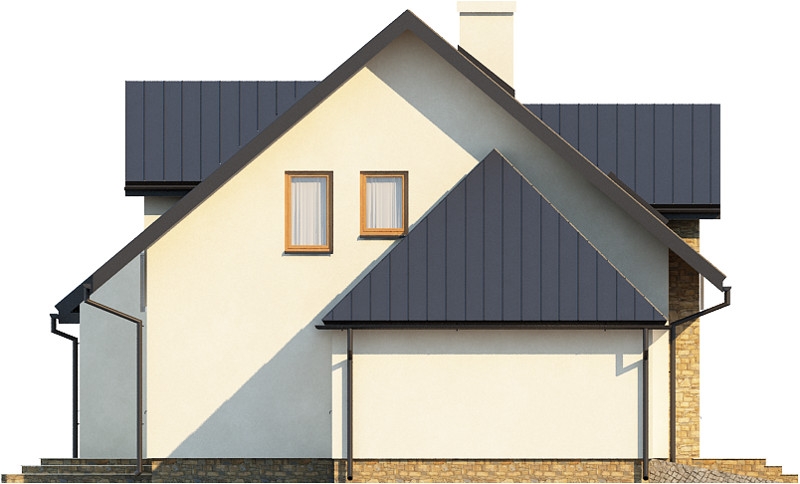

elewacja boczna
elewacja boczna

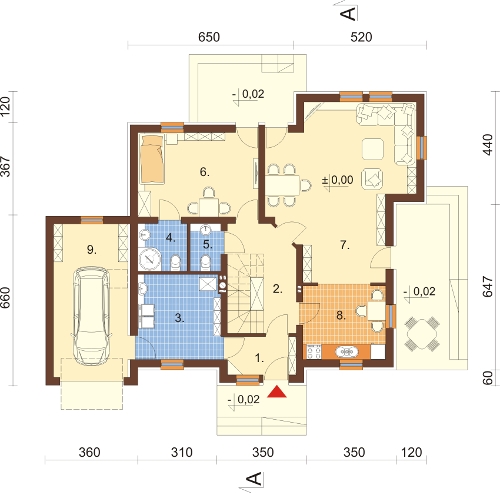

Rzut parteru

1. WIATROŁAP 4,0 m2

2. HALL 9,1 m2

3. KOTŁOWNIA 10,7 m2

4. ŁAZIENKA 3,6 m2

5. WC 2,2 m2

6. POKÓJ 15,6 m2

7. SALON + JADALNIA 32,9 m2

8. KUCHNIA 9,4 m2

9. GARAŻ 17,3 m2

Na parterze zaplanowano duży salon ze stołem jadalnym i wyjściem na dwa tarasy umiejscowione przy elewacji ogrodowej i bocznej. Kuchnia została częściowo otwarta i posiada dodatkowe wejście z hallu. Ponadto znajduje się tu prywatny pokój, również z wyjściem do ogrodu i prywatną łazienką, toaleta oraz kotłownia.

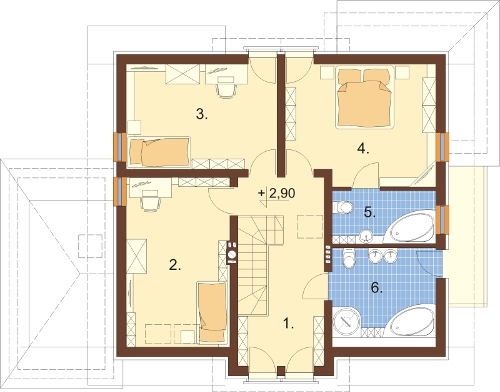

Rzut poddasza

1. HALL 14,3 m2

2. POKÓJ 14,8 m2

3. POKÓJ 13,1 m2

4. POKÓJ 14,9 m2

5. ŁAZIENKA 5,4 m2

6. ŁAZIENKA 7,7 m2

Na poddaszu zaplanowano kolejne trzy pokoje. Dwa z nich posiadają wyjście na balkon, zaś jeden dodatkową, prywatna łazienkę. Ponadto na piętrze znalazła się łazienka ogólnodostępna oraz hall z wyjściem na balkon od strony frontowej.

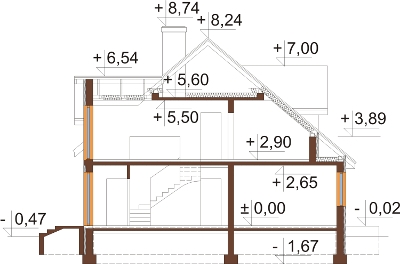

Przekrój



Projekt domu CHABROWO N (DM-6370 N).
Dom parterowy z garażem, z poddaszem mieszkalnym, bez podpiwniczenia.
Technologia tradycyjna.
Ściany zewnętrzne: pustak CERAMICZNY 30 cm, styropian 12 cm, tynk zewnętrzny.
Strop w budynku: żelbetowy
Kąt nachylenia dachu: 40°
Program: 4 pokoje, salon z jadalnią, kuchnia, 3 łazienki, WC, kotłownia, garaż.

ZAWARTOŚĆ PROJEKTU:
- projekt architektoniczny budowlany
- projekt konstrukcyjny budowlany
- projekt budowlany wewnętrznych instalacji sanitarnych (c.o, wod-kan,gaz)
- projekt budowlany wewnętrznej instalacji elektrycznej oraz instalacji odgromowej
- kosztorys inwestorski z pełnym przedmiarem robót (w cenie projektu)
- szacunkowa charakterystyka energetyczna
- zgoda na zmiany w projekcie

 Powierzchnia zabudowy: 146.70 m²
Powierzchnia użytkowa: 175.10 m²
Kubatura: 797.00 m³
Szerokość działki: 19.50 m
Ilość kondygnacji: 2
Liczba pomieszczeń: 15
Kąt nachylenia dachu: 40°
Ilość pokoi: 4
Pokój na parterze: Tak
Wysokość budynku: 8.71 m
Rodzaj ogrzewania: gazowe
Wskaźnik energii pierwotnej: 120.0 kWh/(m²·rok)
Możemy dostosować ten projekt do Twoich potrzeb, napisz co chciałbyś w nim zmienić, przeprojektujemy go tak, aby w pełni odpowiadał Twoim oczekiwaniom Garaż: z garażem (dostawionym z boku)
Piwnica: bez podpiwniczenia
Poddasze: poddasze użytkowe
Typ: wille i rezydencje
Technologia: tradycyjna

Autorzy projektu: Ewa Ferfecka-Homola, Jaromir Mruk

Uzyskujemy pozwolenia na budowę i wykonujemy adaptacje do konkretnej działki  sprawdź szczegóły >>

Projekt został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
