Projekt

BUDYNEK USŁUGOWO MAGAZYNOWO MIESZKALNY
Kod: K-79
Zadzwoń do nas!
PN - PT od 8 do 16: 780 001 242,
508 037 512, 12 414 35 34
KOSZTORYS
PROJEKTU DODAJ
DO TECZKI KUP
PROJEKT

POWIĘKSZ
Zobacz ten projekt
w odbiciu lustrzanym
CENA 3 EGZ. PROJEKTU 7 450 PLN KUP
PROJEKT
POWIERZCHNIA MIESZKALNA 579.63 m²

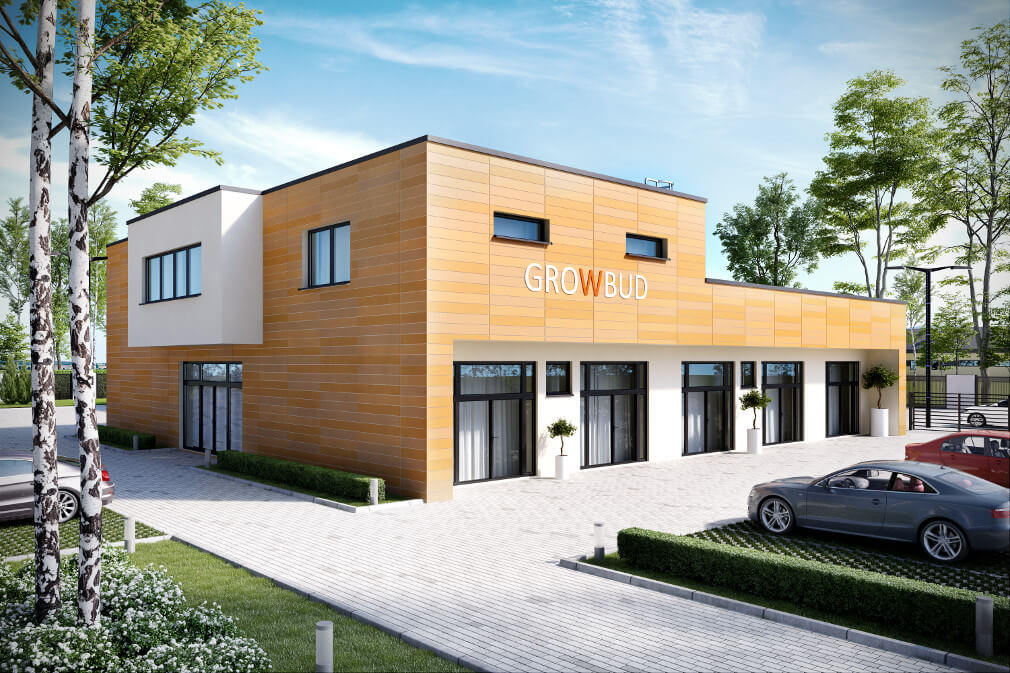

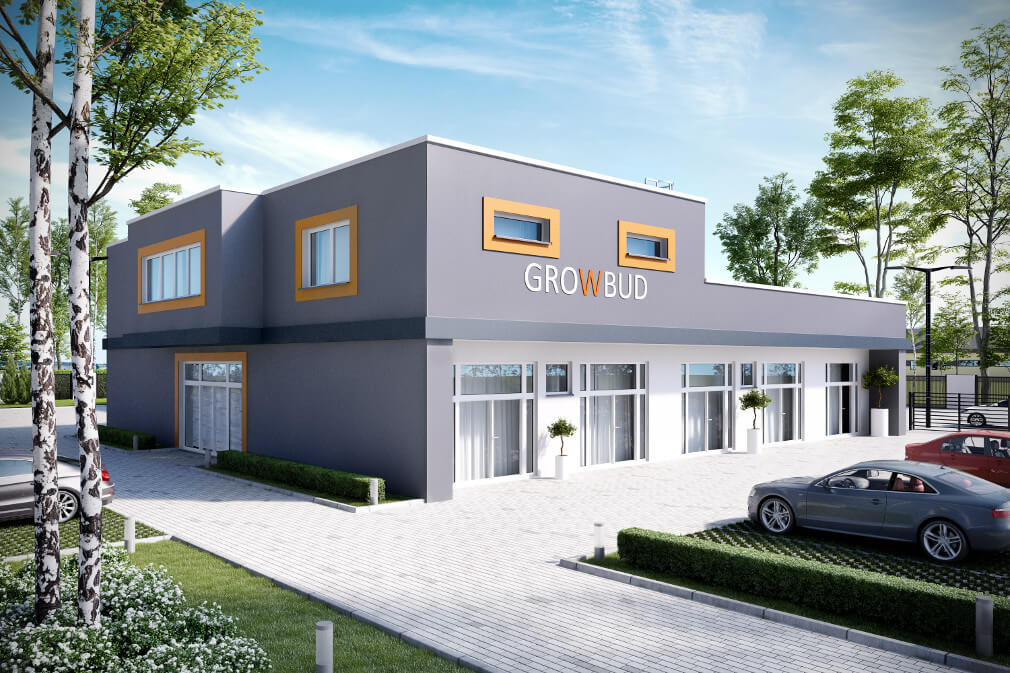

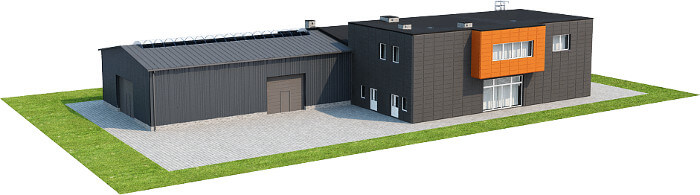

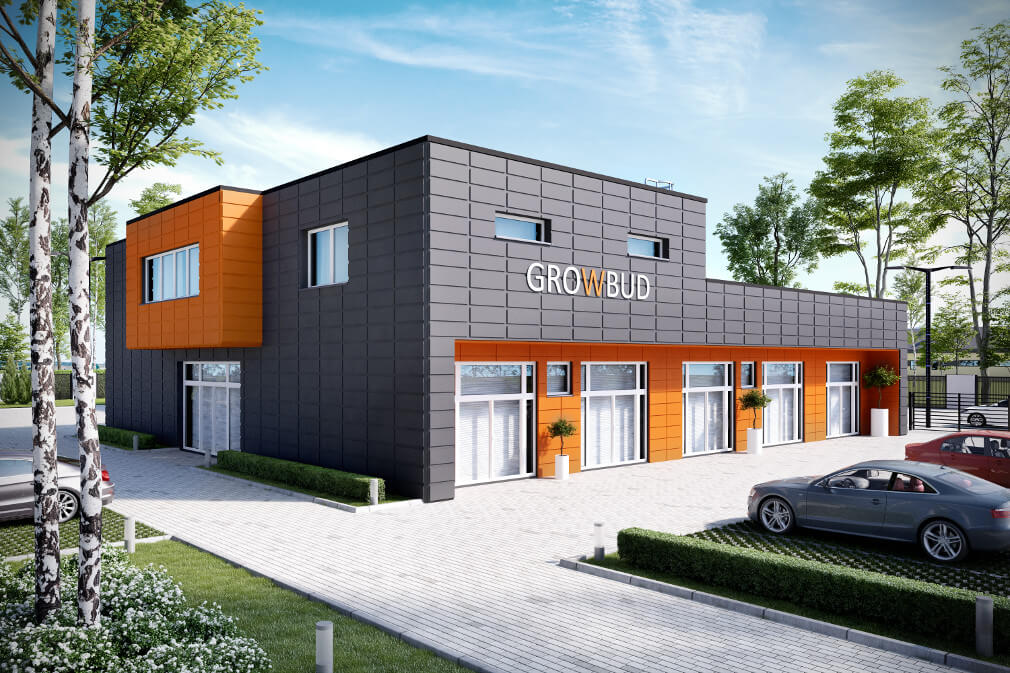

Model



Projekt K-79 - model

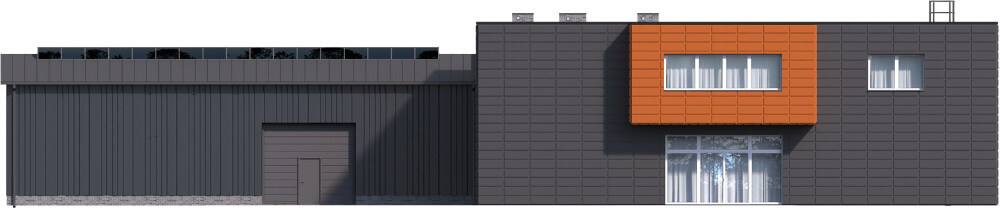

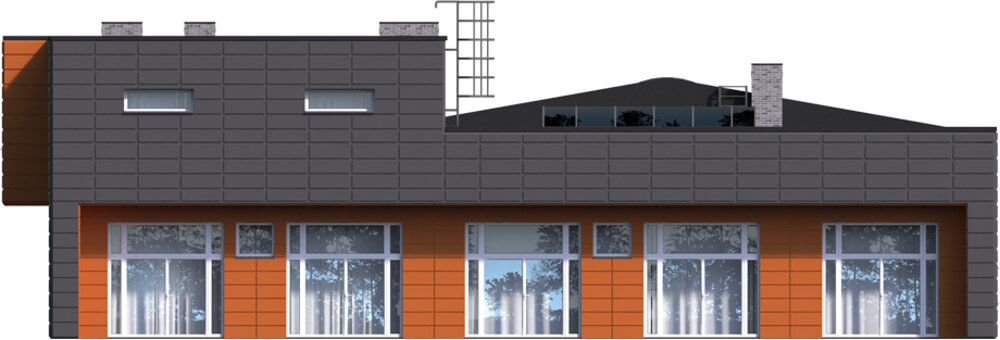

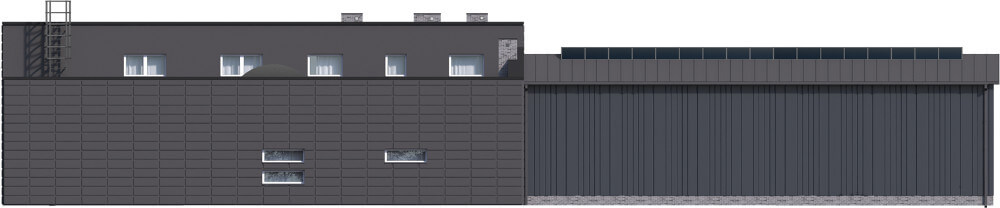

Elewacje



Projekt K-79 - elewacja
elewacja ogrodowa
Projekt K-79 - elewacja
elewacja frontowa
Projekt K-79 - elewacja
elewacja boczna
Projekt K-79 - elewacja
elewacja boczna

zobacz realizacje naszych projektów

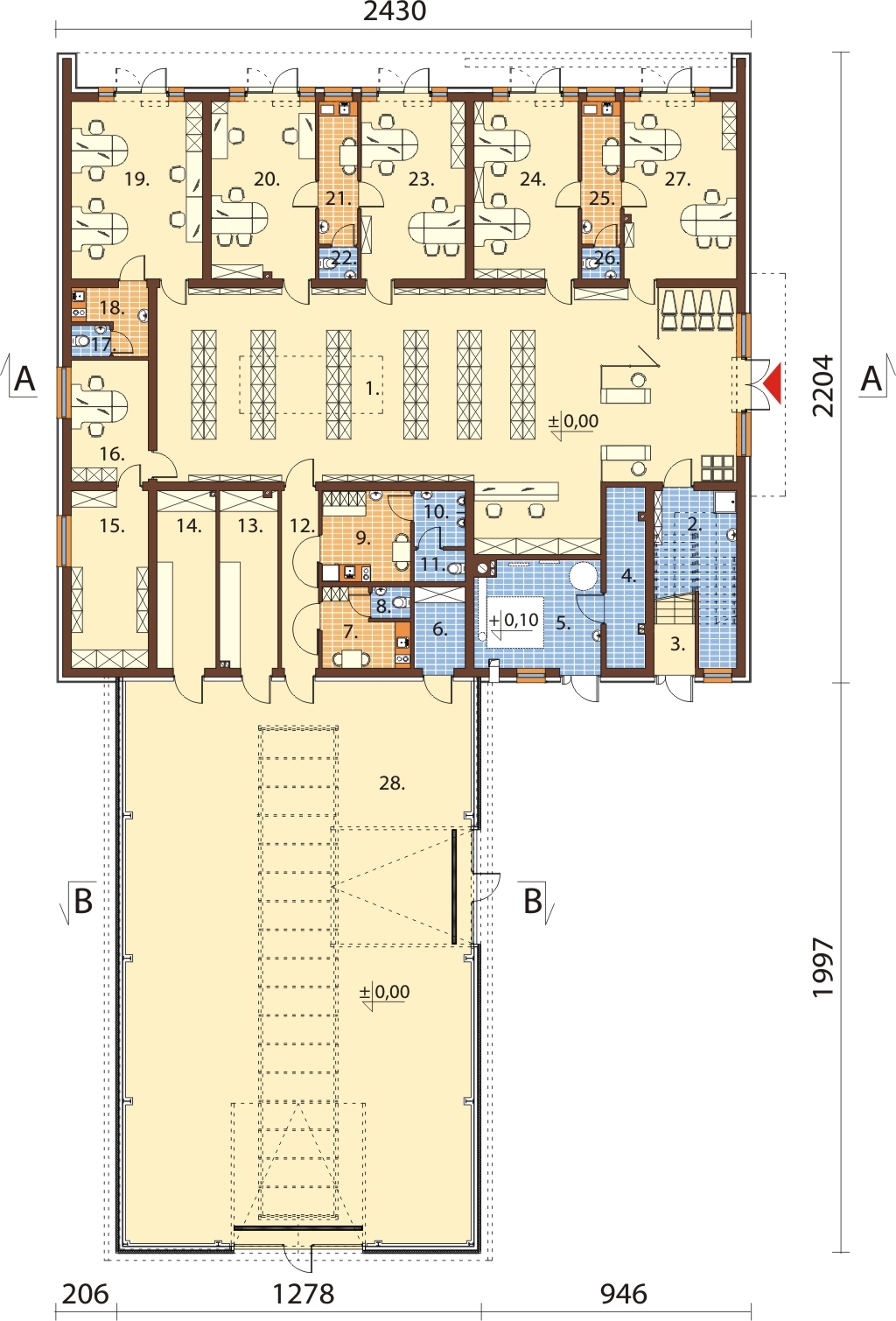

Rzut parteru



Projekt K-79 - rzut

PARTER: 656.52 m2

1. POM. USŁUGOWE 148.47 m2
2. POM. PORZĄDKOWE 14.92 m2
3. 1/2 KL.SCHODOWEJ 8.79 m2
4. SKŁAD PALIWA 8.28 m2
5. KOTŁOWNIA 7.59 m2
6. POM. GOSPODARCZE 4.99 m2
7. ZAPLECZE SOCJALNE KOBIET 6.86 m2
8. WC 1.41 m2
9. POM. SOCJALNE MĘŻCZYZN 9.77 m2
10. POM. SANITARNE MĘŻCZYZN 3.38 m2
11. WC 1.86 m2
12. KORYTARZ 7.86 m2
13. BLACHARNIA 12.59 m2
14. MIESZALNIA TYNKÓW 12.59 m2
15. SERWEROWNIA+ARCHIWUM 16.53 m2
16. KSIĘGOWOŚĆ 11.29 m2
17. WC 1.41 m2
18. ZAPLECZE SOCJALNE 4.59 m2
19. POM. USŁUGOWE 28.29 m2
20. POM. USŁUGOWE 22.41 m2
21. ZAPLECZE SOCJALNE 6.61 m2
22. WC 1.42 m2
23. POM. USŁUGOWE 22.41 m2
24. POM. USŁUGOWE 22.41 m2
25. ZAPLECZE SOCJALNE 6.61 m2
26. WC 1.42 m2
27. POM. USŁUGOWE 24.27 m2
28. HALA MAGAZYNOWA 237.49 m2
POWIĘKSZ RZUT

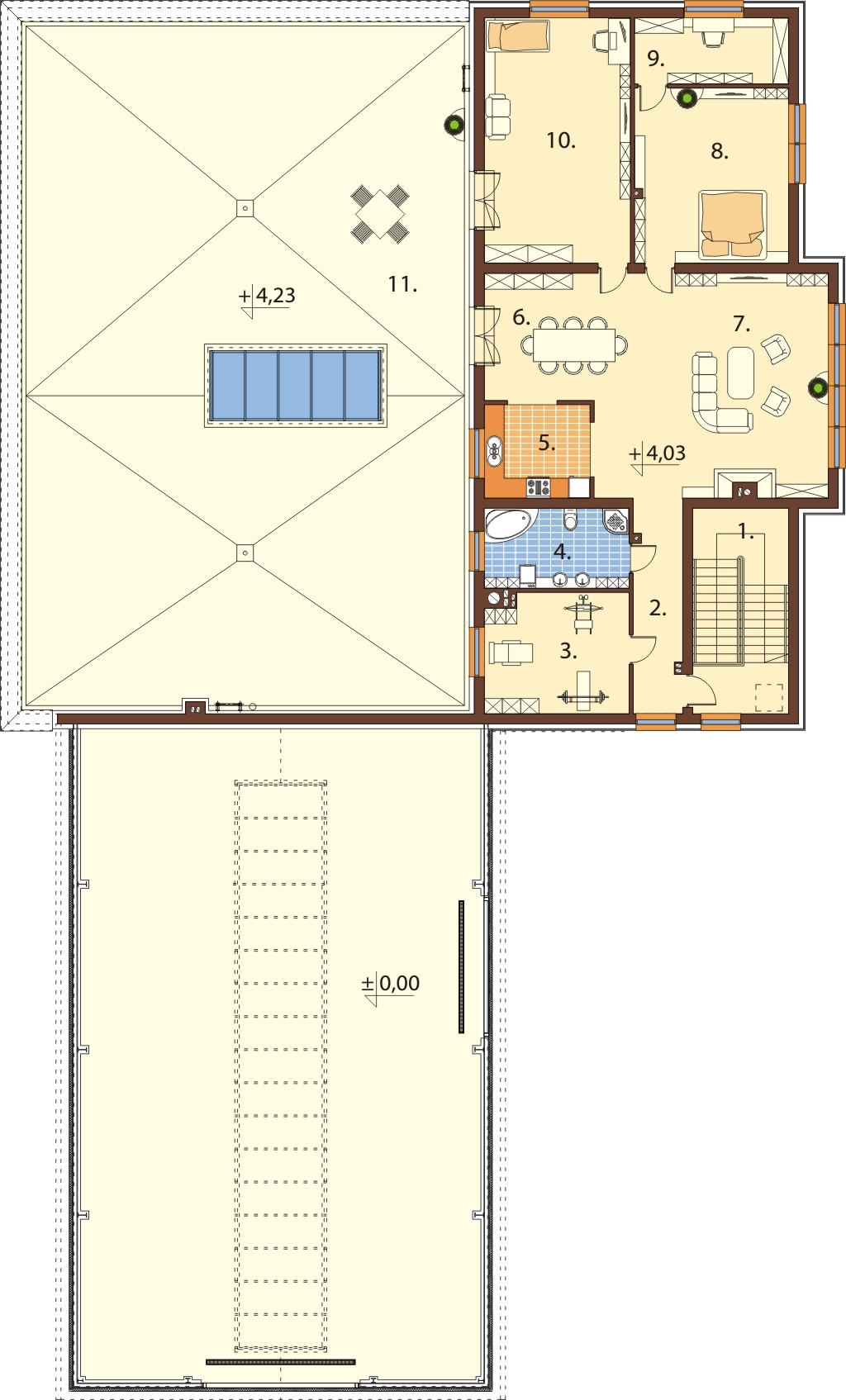

Rzut I piętra



Projekt K-79 - rzut

PIĘTRO: 181.46 m2

Mieszkanie
1. 1/2 KL.SCHODOWEJ 11.09 m2
2. KORYTARZ  9.47 m2
3. SIŁOWNIA  15.39 m2
4. ŁAZIENKA  10.39 m2
5. KUCHNIA 8.88 m2
6. JADALNIA  12.63m2
7. POKÓJ DZIENNY 47.73 m2
8. POKÓJ  24.32 m2
9. GARDEROBA  9.12 m2
10. POKÓJ  32.44 m2



POWIĘKSZ RZUT

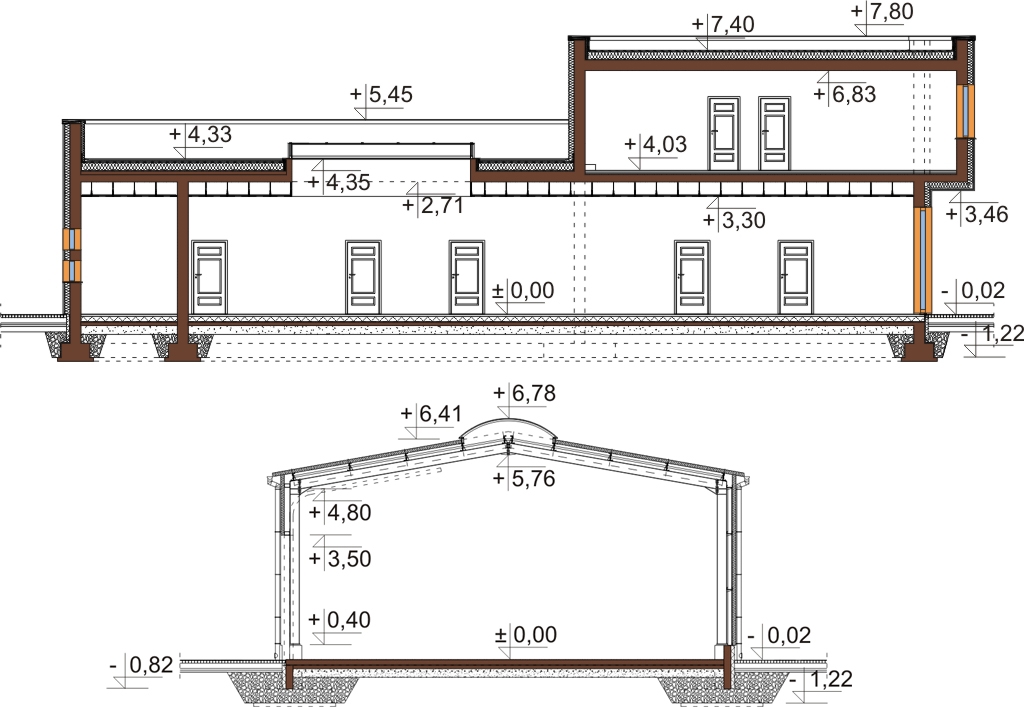

Przekrój



Projekt K-79 - przekrój
POWIĘKSZ PRZEKRÓJ
Zadaj pytanie dotyczące tego projektu  kliknij

Projekt budynku usługowo magazynowo mieszkalnego  K-79
Dwukondygnacyjna część usługowo mieszkalna i jednokondygnacyjna hala magazynowa.  Budynek niepodpiwniczony, bez garażu. Budynek może być przeznaczony na skład budowlany, sklep, budynek produkcyjny z zapleczem itp.


Technologia tradycyjna: Budynek hali - konstrukcja stalowa gorącowalcowana przekryta płytą  warstwową. Część usługowo-mieszkalna  - ściany z betonu komórkowego 30cm, styropian 15cm.
Stropy: żelbetowe.
Kąt nachylenia dachu: 2°. 10°
Pokrycia dachu: stropodach, płyta warstwowa (hala magazynowa)
Ogrzewanie: kotłownia na paliwo stałe (biomasa). Budynek hali nie jest ogrzewany.
Wentylacja mechaniczna: Wentylacja grawitacyjna w magazynie, pomieszczeniach technicznych i mieszkaniu na piętrze. W pomieszczeniach usługowych i socjalnych wentylacja nawiewno-wywiewna z rekuperacją. Wentylator kanałowy w pomieszczeniu WC.
Program:  Parter jako część usługowa mieści: halę magazynową, pięć pomieszczeń usługowych z zapleczami sanitarno-socjalnymi, punkt obsługi klienta, serwerownię,archiwum, pom. dla księgowości, pom. porządkowe, pom. blacharni, pom. mieszalni tynków, kotłownię na paliwo stałe, kl. schodową z komunikacją. Na piętrze zlokalizowano mieszkanie: pokój dzienny, jadalnię z dostępem na taras, kuchnię, łazienkę, dwa pokoje, garderobę, siłownię i korytarz.

ZAWARTOŚĆ PROJEKTU:
- projekt architektoniczny budowlany
- projekt konstrukcyjny budowlany
- projekt konstrukcyjny wykonawczy
- projekt budowlany wewnętrznych instalacji sanitarnych (c.o, wod-kan, gaz, wentylacja mechaniczna)
- projekt budowlany wewnętrznej instalacji elektrycznej oraz instalacji odgromowej (w tym m.in: p.poż. wyłącznik prądu, oświetlenie, awaryjne oświetlenie ewakuacyjne)
- przedmiar robót budowlanych
- zestawienie materiałów budowlanych
- projektowana charakterystyka energetyczna budynku
- zgoda na zmiany w projekcie

ZAPYTAJ O PROJEKT !
(012) 410 49 71
(012) 410 49 72

 Powierzchnia zabudowy: 763.43 m²
Powierzchnia użytkowa: 837.98 m²
Kubatura: 4580.70 m³
Szerokość działki: 32.30 m
UWAGA: podawana przez nas minimalna szerokość działki
dotyczy ustawienia domu węższą elewacją.
Ilość kondygnacji: 2
Liczba pomieszczeń: 38
Kąt nachylenia dachu: 2°,10°
Ilość pokoi: 2
Pokój na parterze: Nie
Wysokość budynku: 7,82 m
Rodzaj ogrzewania: PALIWO STAŁE
Wskaźnik energii pierwotnej: 16.33 kWh/(m²·rok)
ZAWARTOŚĆ PROJEKTU:



Projekt dostosowany do aktualnych norm dostępny w terminie ustalonym z biurem

Możemy dostosować ten projekt do Twoich potrzeb, napisz co chciałbyś w nim zmienić, przeprojektujemy go tak, aby w pełni odpowiadał Twoim oczekiwaniom Garaż: bez garażu
Piwnica: bez podpiwniczenia
Poddasze: piętro
Typ: mieszkalne z funkcją usługowo-handlową, handlowo-usługowe, komercyjne, projekt sklepu, projekt biura, projekt budynku handlowo-usługowego, projekt budynku usługowego, produkcyjne, projekty budynków produkcyjnych, projekty budynków biurowych, Hala magazynowa, Budynki magazynowo - produkcyjne
Technologia: stalowa, tradycyjna

Architekt: Ewa Ferfecka-Homola, Marek Lizak
