Projekt

Budynek produkcyjno - usługowy (browar + sala konferencyjno - koncertowa + sklep)
Kod: LK-46
Zadzwoń do nas!
PN - PT od 8 do 16: 12 414 35 06,
12 414 35 34, 12 410 49 71
PROJEKTY
GOSPODARCZE OFERTA
BUDOWY DODAJ
DO TECZKI KUP
PROJEKT

POWIĘKSZ
Zobacz ten projekt
w odbiciu lustrzanym
CENA 3 EGZ. PROJEKTU 15 100 PLN KUP
PROJEKT



zobacz realizacje naszych projektów

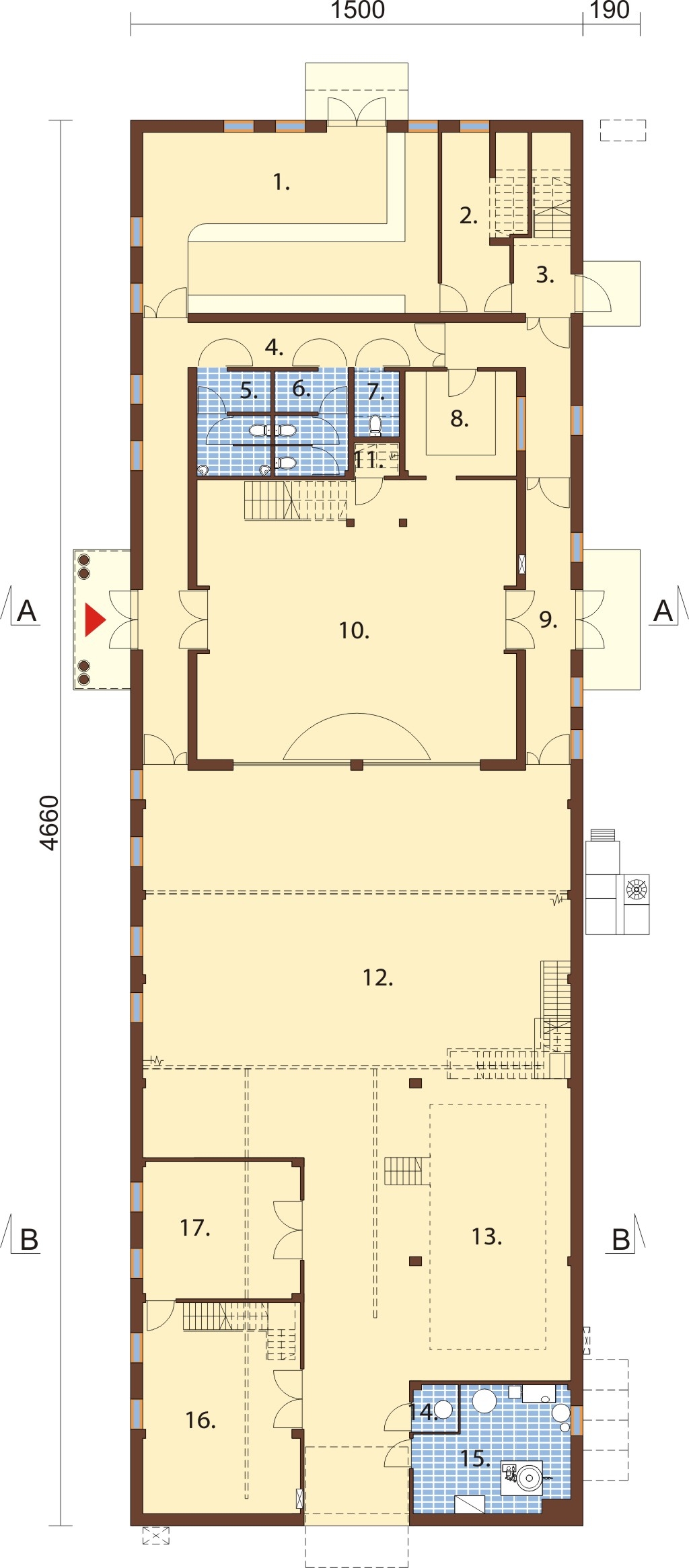

Rzut parteru



Projekt LK-46 - rzut

 Parter: 611,8/ 619,4 m2


Część sklepowa:

1. Sklep 58,8 m

2. Magazyn 13,0 m

3. Klatka schodowa 9,3 m2

Część konferencyjno - koncertowa:

4. Korytarz 45,9 m

5. WC męski 8,2 m

6. WC damski 8,2 m

7. WC dla niepełnosprawnych 3,3 m

8. Zaplecze sali 12,9 m

9. Korytarz 13,9 m

10. Sala widowiskowa 93,9 m

11. Pomieszczenie porządkowe 1,8 m2

Część produkcyjna (browar):

12. Fermentacja 207,5 m

13. Warzelnia 53,3 m

14. Pom. techniczne

15. Kotłownia 21,7 m

16. Magazyn produktów gotowych 36,3 m

17. Butelkowanie 23,8 m2



Parter podzielony jest na trzy części. Najwięcej powierzchni użytkowej zajmuje oczywiście hala produkcyjna (browar). Druga pod względem metrażu jest część konferencyjno koncertowa, gdzie mamy sale widowiskową o powierzchni 93,9 m. Trzecią część stanowi część sklepowa, gdzie można prowadzić sprzedaż produktów z browaru.
POWIĘKSZ RZUT

Rzut I piętra



Projekt LK-46 - rzut

 Piętro: 354,7 m2


Część biurowo - zapleczowa:

1. Klatka schodowa 14,3 m

2. Korytarz 11,0 m

3. Pomieszczenie socjalne 7,4 m

4. WC + natrysk 4,6 m

5. Pokój śniadań 7,1 m

6. Biuro 12,8 m

7. Biuro 14,6 m

8. WC + natrysk 4,6 m2

Część konferencyjno - koncertowa:

9. I Antresola 127,5 m2

Część produkcyjna (browar):

10. Schody 8,7 m

11. Magazyn słodu 74,3 m

12. Schody 6,3 m

13. Magazyn opakowań + schody 61,6 m2



Na pierwszym piętrze zaprojektowaliśmy część produkcyjną, głównie magazyny, zaplecze biurowe oraz efektowną antresolę dla sali konferencyjno koncertowej.
POWIĘKSZ RZUT

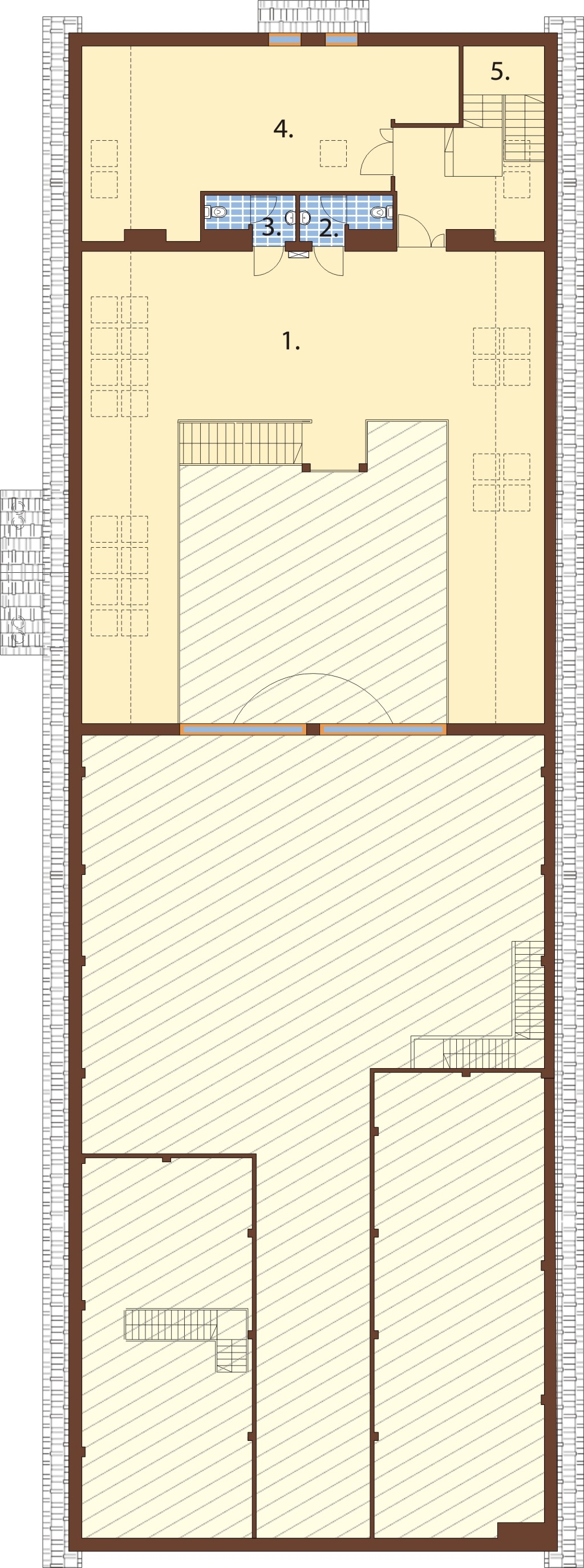

Rzut poddasza



Projekt LK-46 - rzut

 Poddasze:150,8/ 209,5 m2


Część konferencyjno - koncertowa:

1. II Antresola 88,3 m

2. WC 3,4 m

3. WC 3,4 m2

Część magazynowa:

4. Magazyn 40,9 m

5. Klatka schodowa 14,9 m2



Poddasze zaprojektowaliśmy jako przestrzeń, gdzie jest magazyn oraz II poziom antresoli sali konferencyjno koncertowej.
POWIĘKSZ RZUT

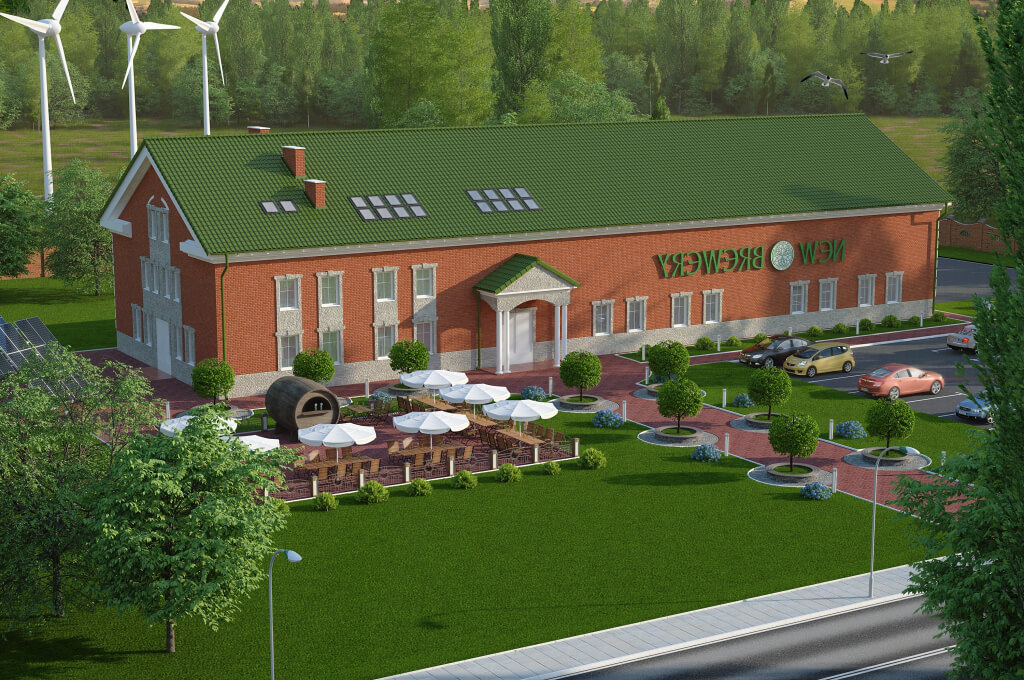

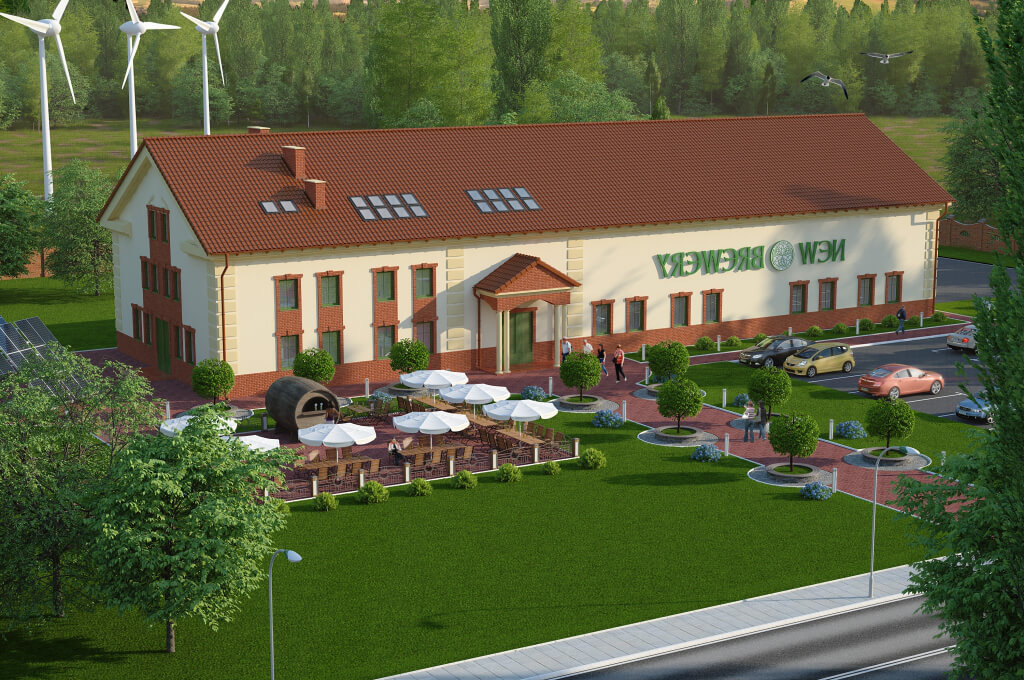

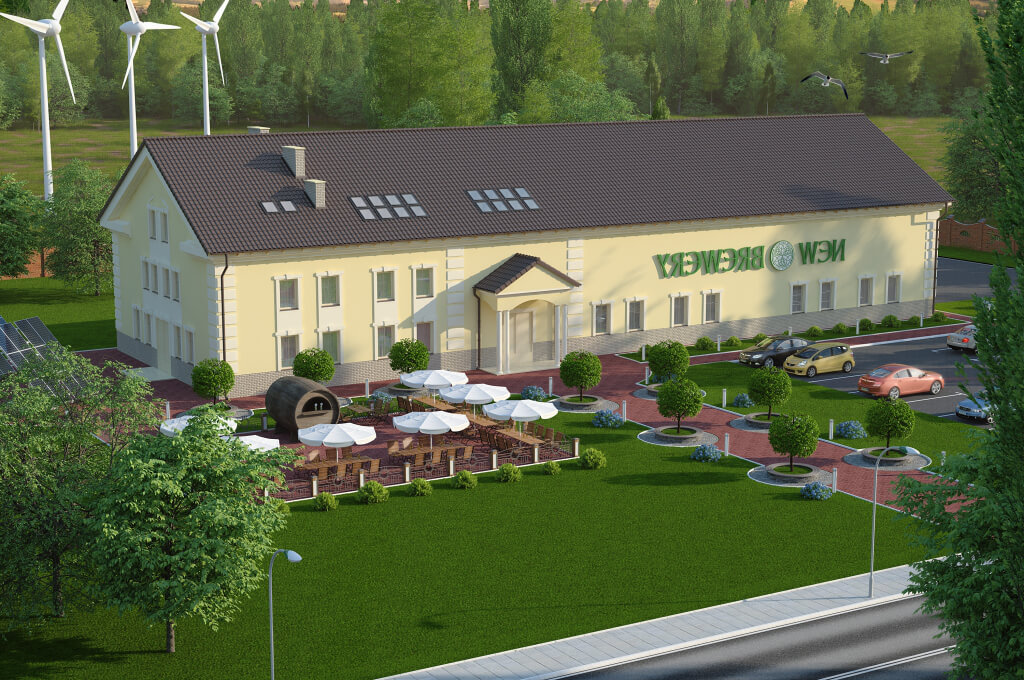

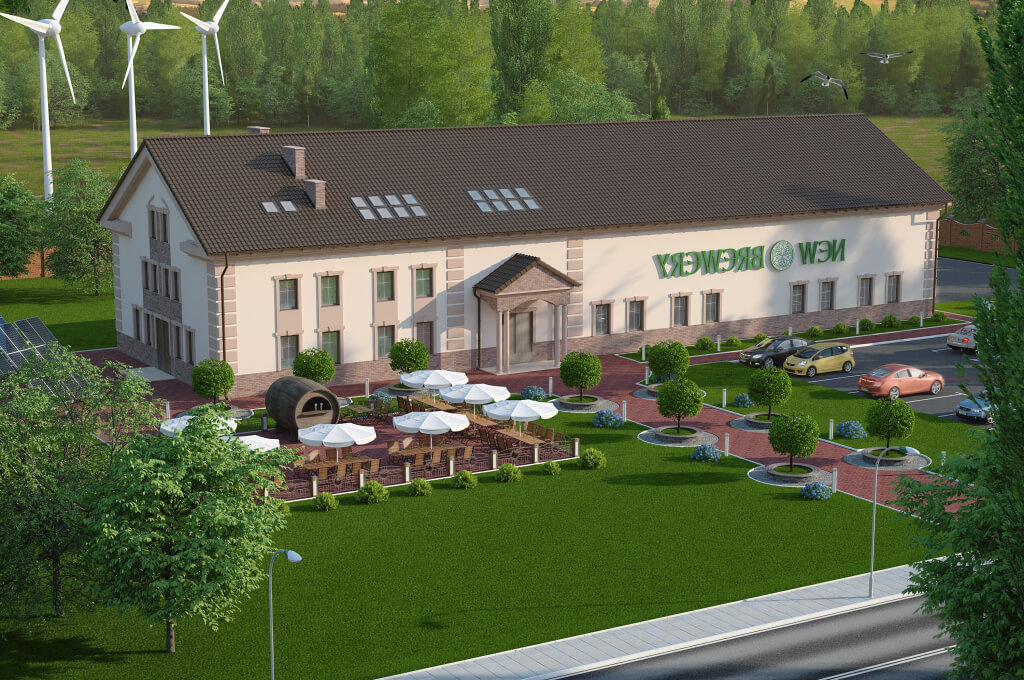

Model



Projekt LK-46 - model

Elewacje



Projekt LK-46 - elewacja

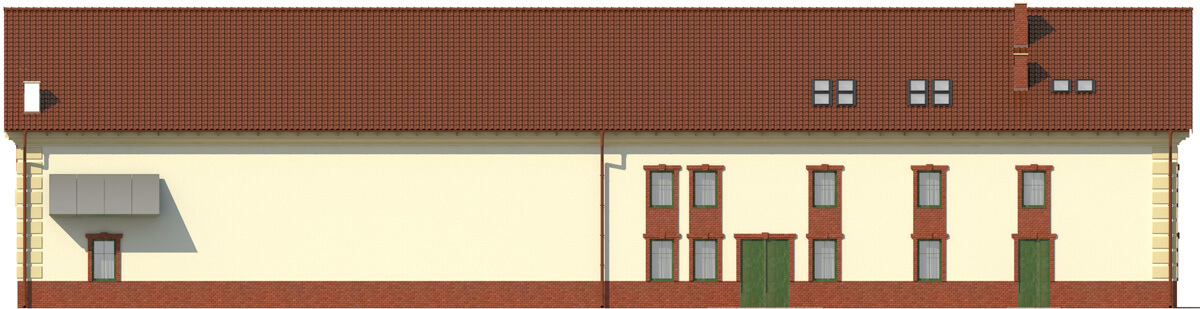

elewacja ogrodowa
Projekt LK-46 - elewacja

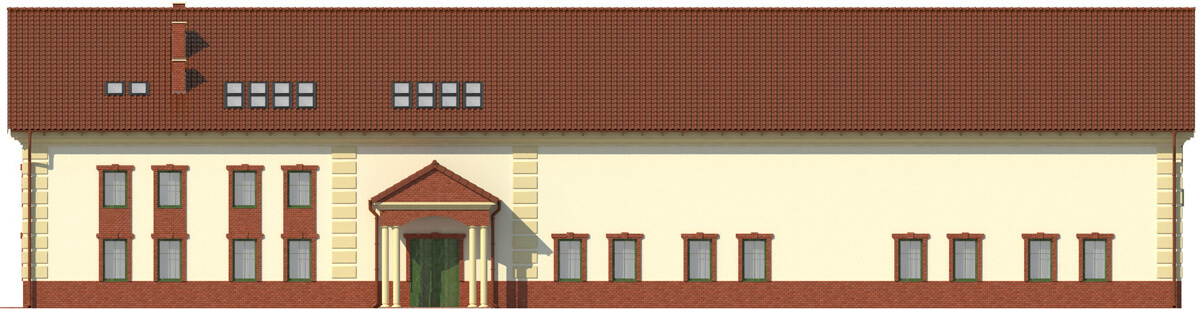

elewacja frontowa
Projekt LK-46 - elewacja

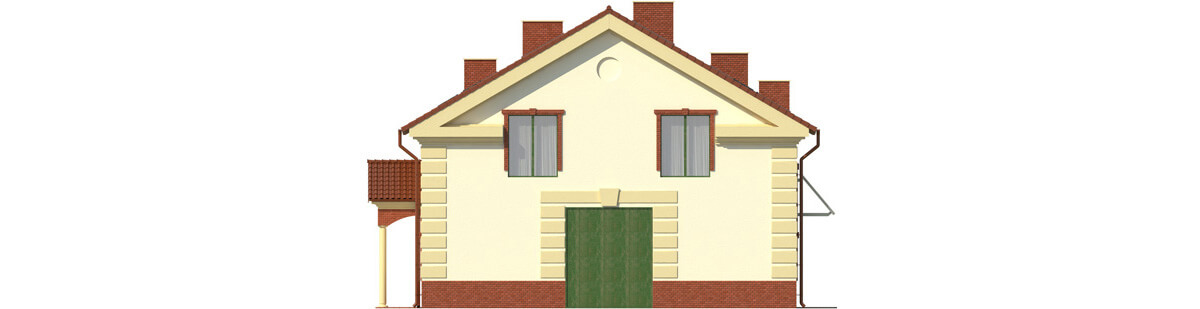

elewacja boczna
Projekt LK-46 - elewacja
elewacja boczna

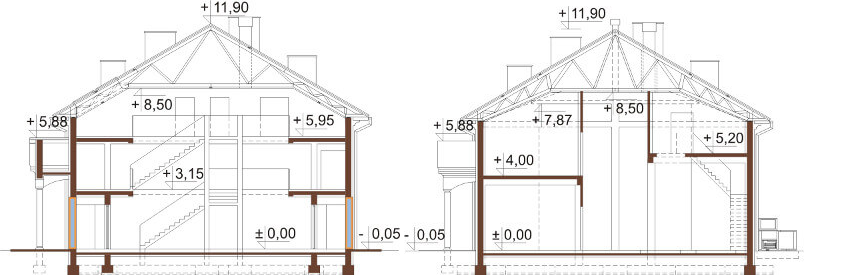

Przekrój



Projekt LK-46 - przekrój



POWIĘKSZ PRZEKRÓJ
Zadaj pytanie dotyczące tego projektu  kliknij

Projekt budynku produkcyjno - usługowego (Browar + sala konferencyjno - koncertowa z dwoma antresolami + sklep)
LK-46.

Budynek piętrowy z poddaszem / antresolą, niepodpiwniczony. Na trzypoziomowej sali konferencyjno - koncertowej mozna ogranizować przyjęcia dla około 200 osób. W części produkcyjnej: produkcja piwa rzemieślniczego. W części sklepowej sprzedaż piwa i innych artykułów regionalnych.

Technologia tradycyjna: ściany zewnętrzne - pustak SUPOREX 30 cm, styropian 15 cm, tynk zewnętrzny. Konstrukcja nośna: układ - ryglowo słupowy żelbetowy. Stropy: żelbetowe. Kąt nachylenia dachu: 30°. Więźba dachowa prefabrykowana drewniana z dźwiagrów dachowych kratownicowych łączonych za pomoc a płytek kolczastych firmy MITEK.

Ogrzewanie: sala konferencyjno - koncertowa ogrzewana, chłodzona i wentylowana z centrali wentylacyjnej Lennox umiejscowionej poza budynkiem. Część produkcyjna ogrzewana i wentylowana za pomocą jednostek grzewczo wentylacyjnych nadmuchowych. Wentylacja wywiewna mechaniczna w dachu. Pozostała część budynku jak i c.w.u ogrzewana z pieca gazowego kondensacyjnego w kotłowni. Podgrzewanie c.w.u wspomagane przez 4 kolektory słoneczne.
Program: część produkcyjna (fermentacja, warzelnia, magazyn produktów gotowych, butelkowanie, magazyn słodu, magazyn opakowań, kotłownia gazowa. Część konferencyjno - koncertowa: trzypoziomowa sala konferencyjno - koncertowa dla około 200 osób, zaplecze sanitarne, socjalne, magazynowe, biurowe. Część sklepowa: sklep z piwem rzemieślniczym i artykułami regionalnymi.

ZAWARTOŚĆ PROJEKTU:
- projekt architektoniczny budowlany
- projekt konstrukcyjny budowlany
- projekt budowlany wewnętrznych instalacji sanitarnych (c.o, wod-kan, gaz (propan - butan), wentylacja mechaniczna nawiewno - wywiewna oraz oddymianie sali z antresolami, wentylacja mechaniczna hali produkcyjnej, hydranty p.poż, instalacja solarna)
- projekt budowlany wewnętrznej instalacji elektrycznej oraz instalacji odgromowej (w tym m.in: p.poż. wyłącznik prądu, awaryjne oświetlenie ewakuacyjne)
- projekt prefabrykowanej kratownicowej więźby dachowej
- zestawienie materiałów budowlanych

 Powierzchnia zabudowy: 699.00 m²
Powierzchnia użytkowa: 1117.40 m²
Kubatura: 5326.40 m³
Szerokość działki: 23.00 m
UWAGA: podawana przez nas minimalna szerokość działki
dotyczy ustawienia budynku węższą elewacją.
Ilość kondygnacji: 3
Liczba pomieszczeń: 3
Kąt nachylenia dachu: 30°
Pokój na parterze: Nie
Wysokość budynku: 11.95 m
Rodzaj ogrzewania: gazowe
Możemy dostosować ten projekt do Twoich potrzeb, napisz co chciałbyś w nim zmienić, przeprojektujemy go tak, aby w pełni odpowiadał Twoim oczekiwaniom Garaż: bez garażu
Piwnica: bez podpiwniczenia
Poddasze: antresola
Typ: handlowo-usługowe, komercyjne, projekt sklepu, projekt budynku handlowo-usługowego, projekt budynku usługowego, produkcyjne, projekty budynków produkcyjnych
Technologia: tradycyjna

Architekt: Ewa Ferfecka-Homola, Jaromir Mruk
CENA 3 EGZ. PROJEKTU

15 100 PLN

KUP
PROJEKT


ŁĄCZNA ZAWARTOŚĆ OBU PROJEKTÓW ARCHITEKTONICZNO - BUDOWLANEGO ORAZ PROJEKTU TECHNICZNEGO, KTÓRE MOŻNA ZAMÓWIĆ RAZEM LUB OSOBNO :



Projekt dostosowany do aktualnych norm dostępny w terminie ustalonym z biurem
