Projekt domu

MAGNOLIN 2
Kod: L-6557
Zadzwoń do nas!
PN - PT od 8 do 16: 12 414 35 06,
12 414 35 34, 12 410 49 71
OFERTA
BUDOWY ZDJĘCIA
Z BUDOWY DODAJ
DO TECZKI KUP
PROJEKT

POWIĘKSZ
Zobacz ten projekt
w odbiciu lustrzanym
CENA 3 EGZ. PROJEKTU 800 PLN
KUP
PROJEKT
POWIERZCHNIA MIESZKALNA 119.00 m²

za pomocą formularza kliknij >>

Projekt ten nie wymaga pozwolenia na budowę i może być budowany na zgłoszenie zgodnie ze znowelizowanym Prawem Budowlanym obowiązującym od 3.01.2022 roku czytaj więcej >>

Zgodnie z aktualnym Prawem Budowlanym, zmianami nieistotnymi, które można wprowadzić w trakcie budowy są:

  • układ ścian wewnętrznych,
  • materiał pokrycia dachu,
  • technologia (murowana na szkieletową lub odwrotnie),
  • przebieg instalacji,
  • dodanie lub zamiana instalacji,
  • dodanie lub likwidacja okien i drzwi,
  • rodzaj materiałów budowlanych,
  • przeznaczenie pomieszczeń,
  • rodzaj elewacji,
  • kominek (dodanie lub likwidacja),
  • rodzaj stropu,
  • rodzaj więźby.
Na wszystkie zmiany, zarówno nieistotne wymienione powyżej, jak i istotne wymagające przeprojektowania, udzielamy bezpłatnej zgody.

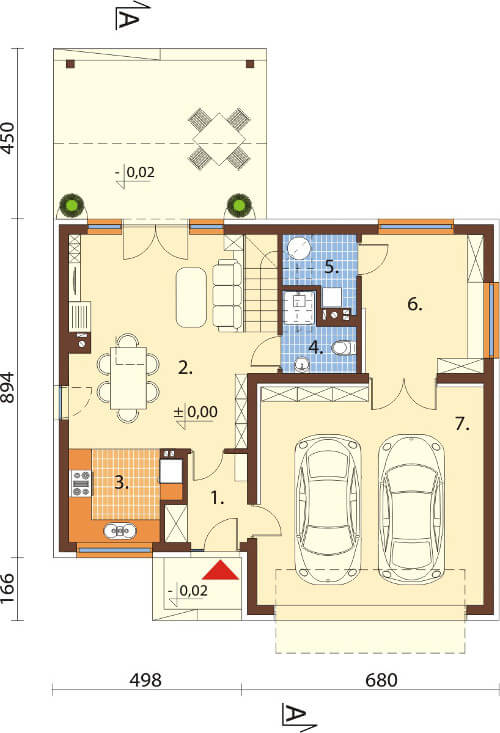

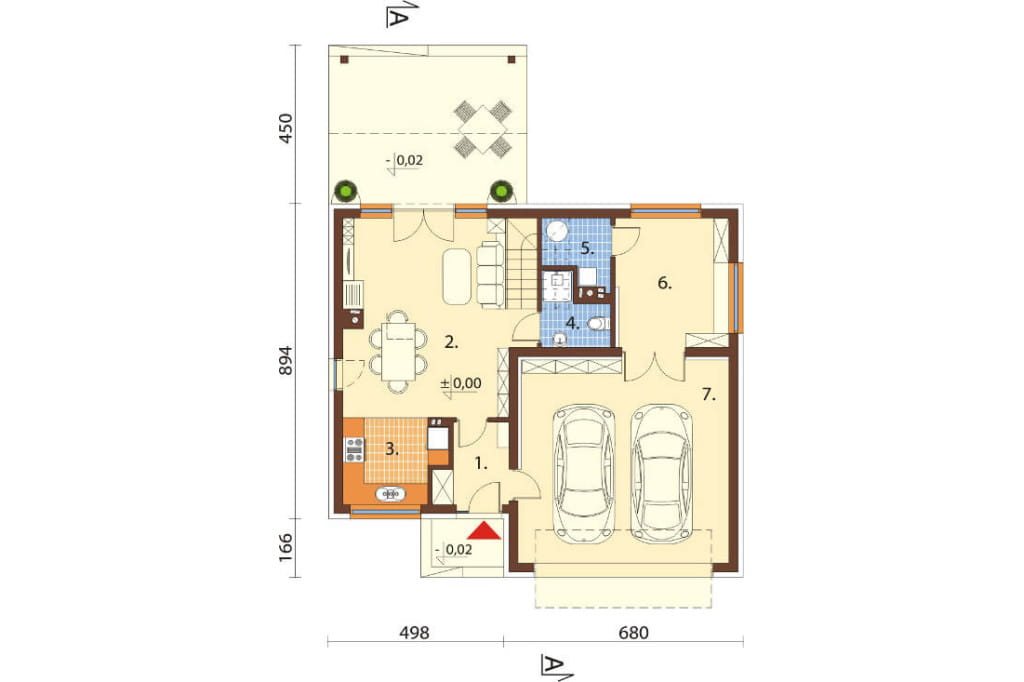

Rzut parteru



Projekt domu L-6557 - rzut

PARTER  90.19 m2

1. Wiatrołap - 4.33 m⊃2;
2. Salon + jadalnia - 27.42 m⊃2;
3. Kuchnia - 6.63 m⊃2;
4. Łazienka- 3.31 m⊃2;
5. Kotłownia - 2.46 m⊃2;
6. Pom. techniczne- 11.74 m⊃2;
7. Garaż  - 34.30 m⊃2;

Parter podzielony jest na dwie strefy. Garażowo-techniczna składa się z kotłowni, dużego pomieszczenia technicznego i garażu na dwa samochody. Dzienna natomiast składa się z salonu, jadalni oraz kuchni. Obie strefy połączone są przez przejście w wiatrołapie. Program parteru uzupełnia WC znajdujące się przy schodach na poddasze.
zobacz rysunek szczegółowy

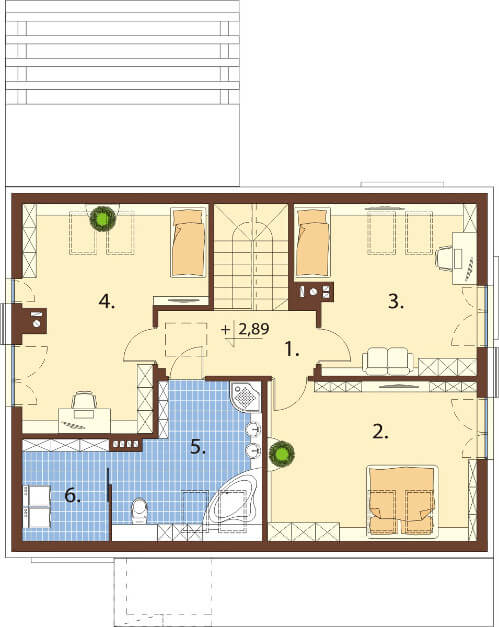

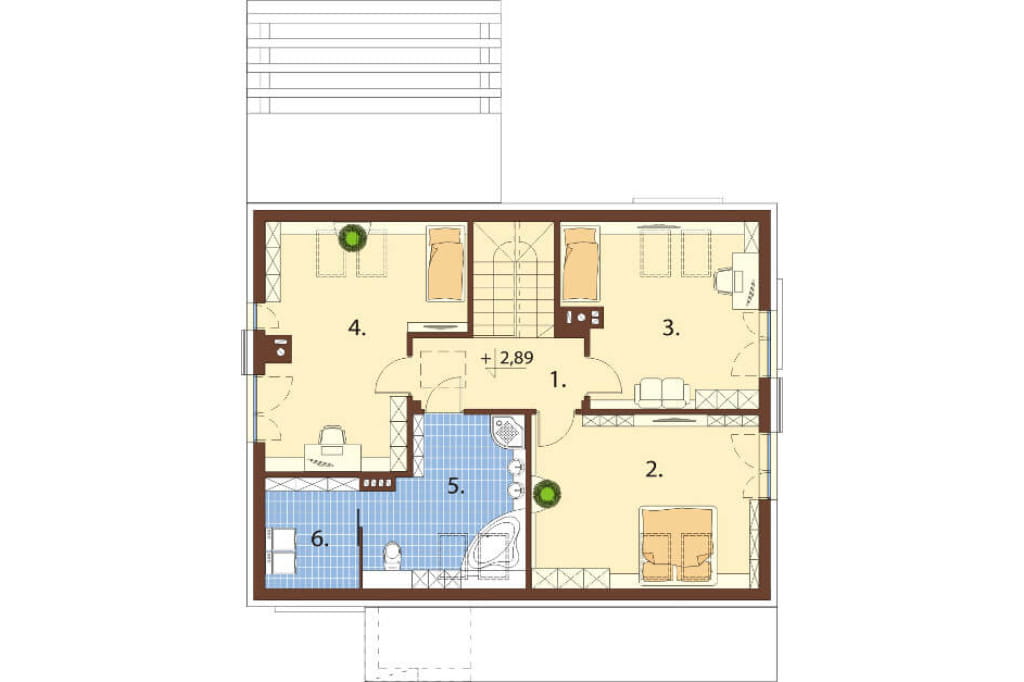

Rzut poddasza



Projekt domu L-6557 - rzut

PODDASZE  65.70 m2

1. Hol + klatka schodowa - 10.63 m⊃2;
2. Pokój - 14.63 m⊃2;
3. Pokój - 12.46 m⊃2;
4. Pokój - 16.12 m⊃2;
5. Łazienka - 8.71 m⊃2;
6. Pralnia - 3.15 m⊃2;

Na poddaszu zaprojektowaliśmy strefę sypialną z trzema pokojami. Jest tu także przestronna łazienka, w której można bez problemu ustawić zarówno wannę jak i kabinę prysznicową. Z łazienki można przejść do znajdującej się obok pralni.
zobacz rysunek szczegółowy

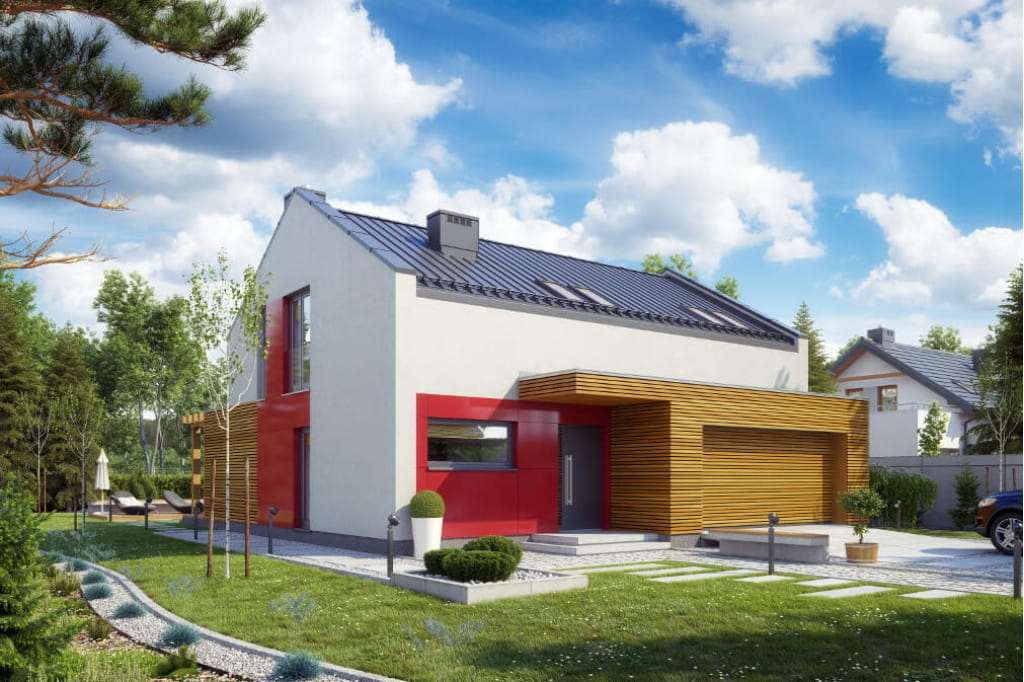

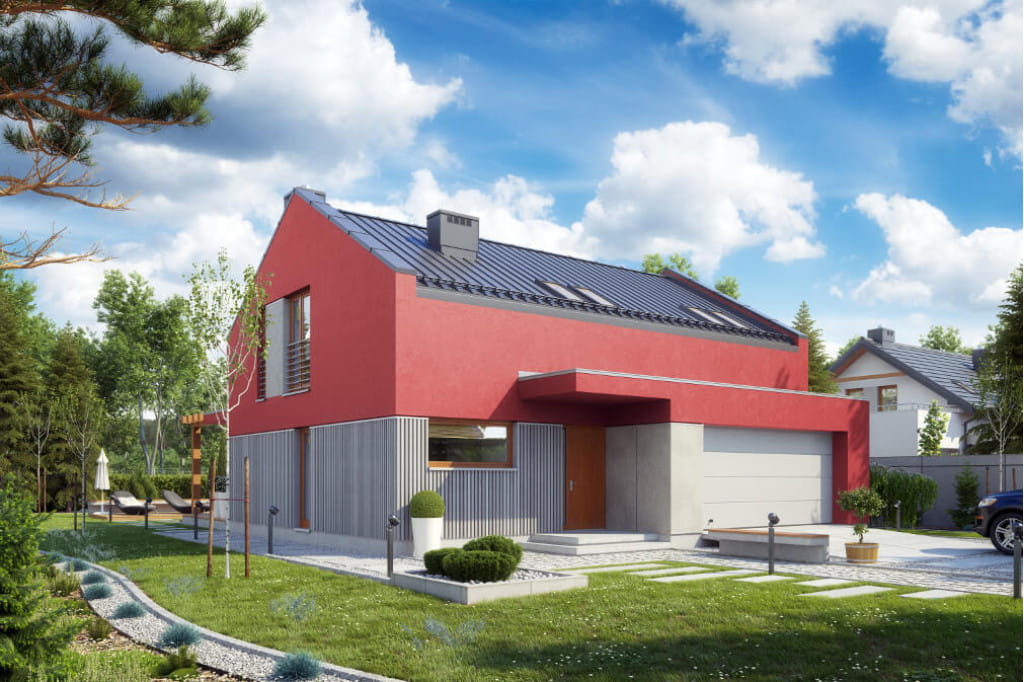

Model



Projekt domu L-6557 - model

Elewacje



Projekt domu L-6557 - elewacja

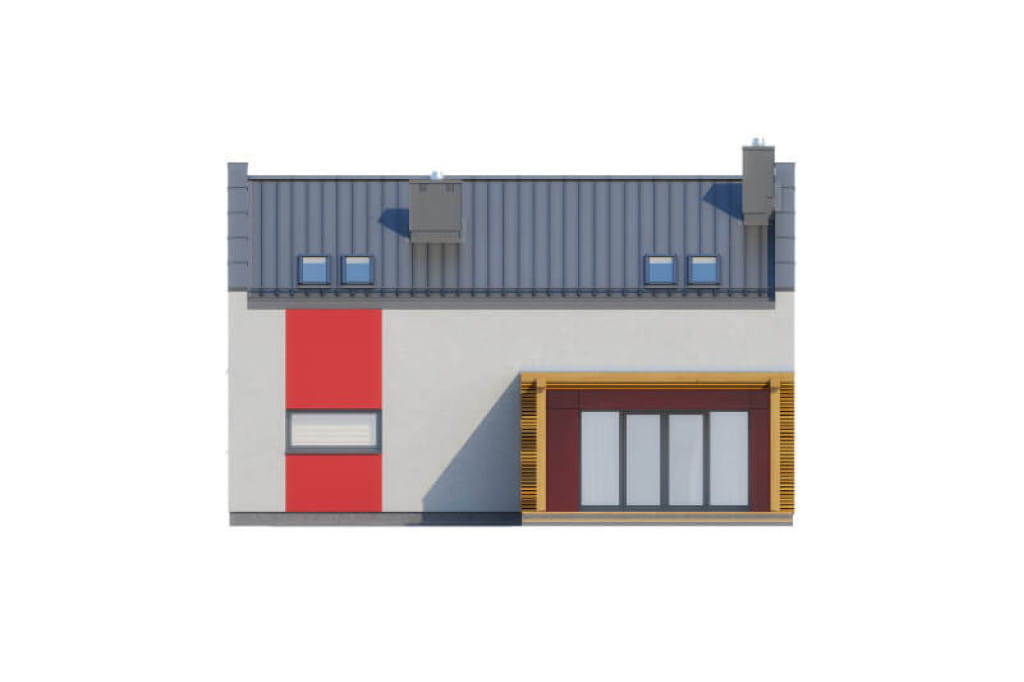

elewacja ogrodowa
Projekt domu L-6557 - elewacja

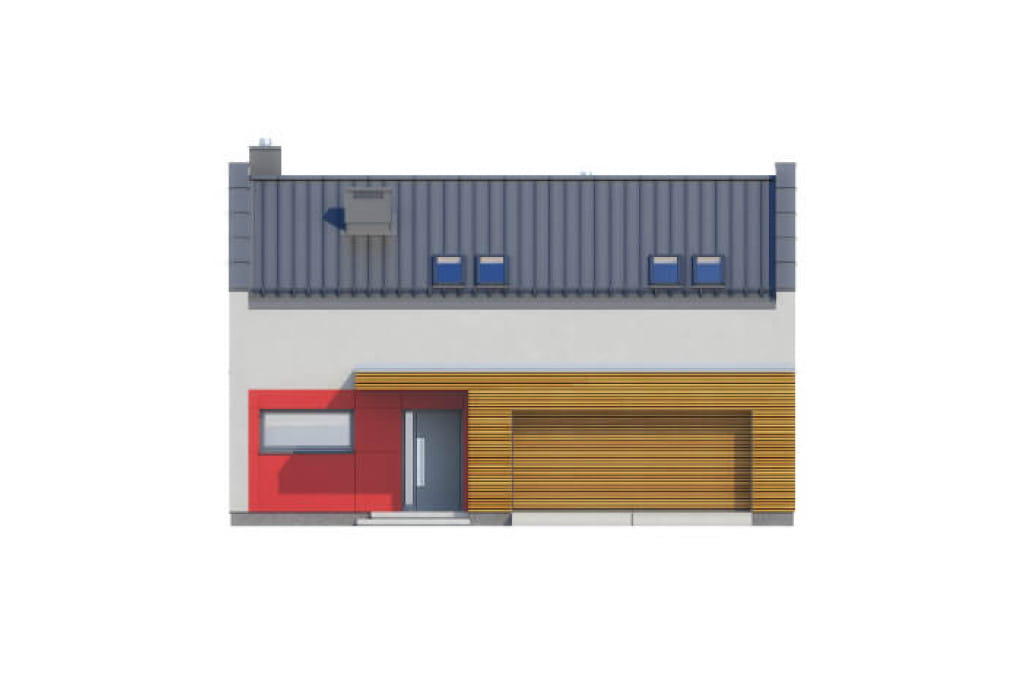

elewacja frontowa
Projekt domu L-6557 - elewacja

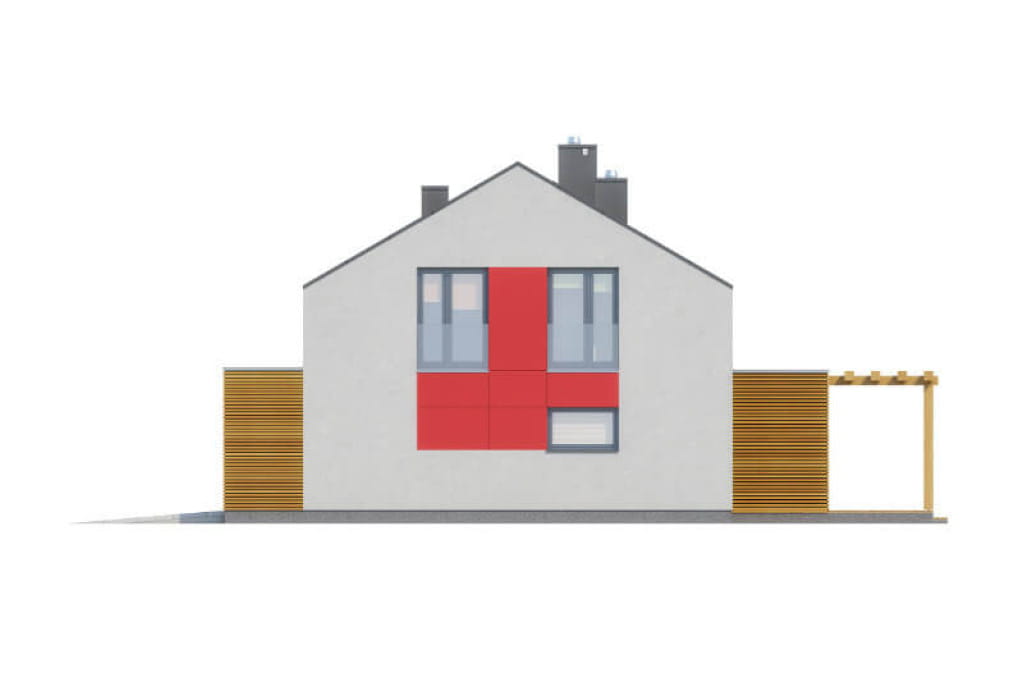

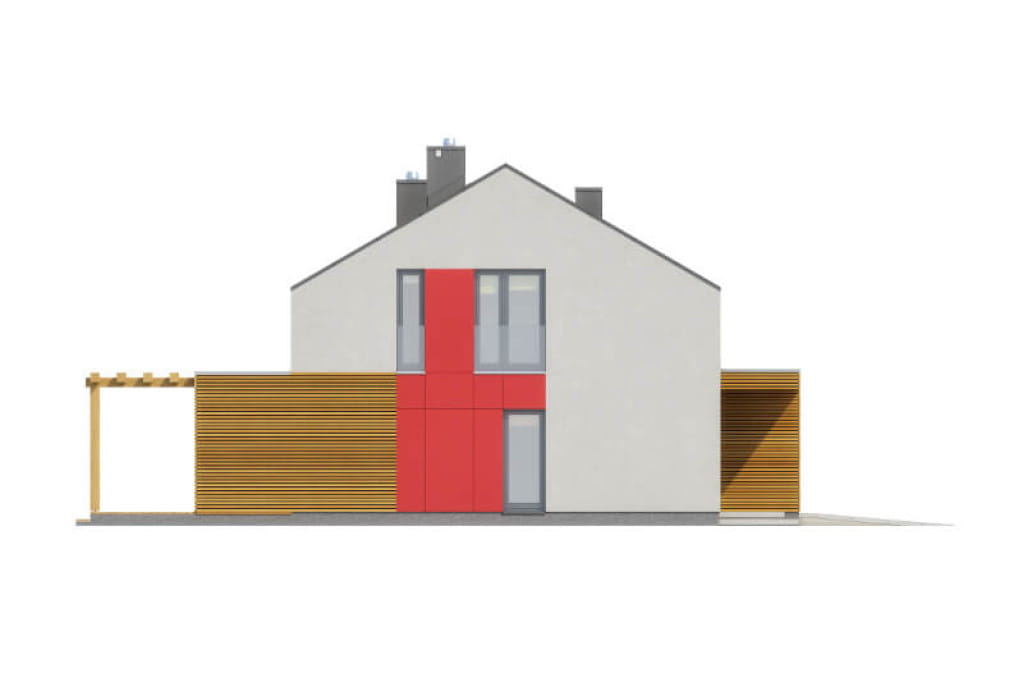

elewacja boczna
Projekt domu L-6557 - elewacja
elewacja boczna

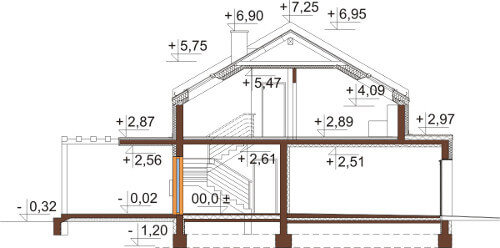

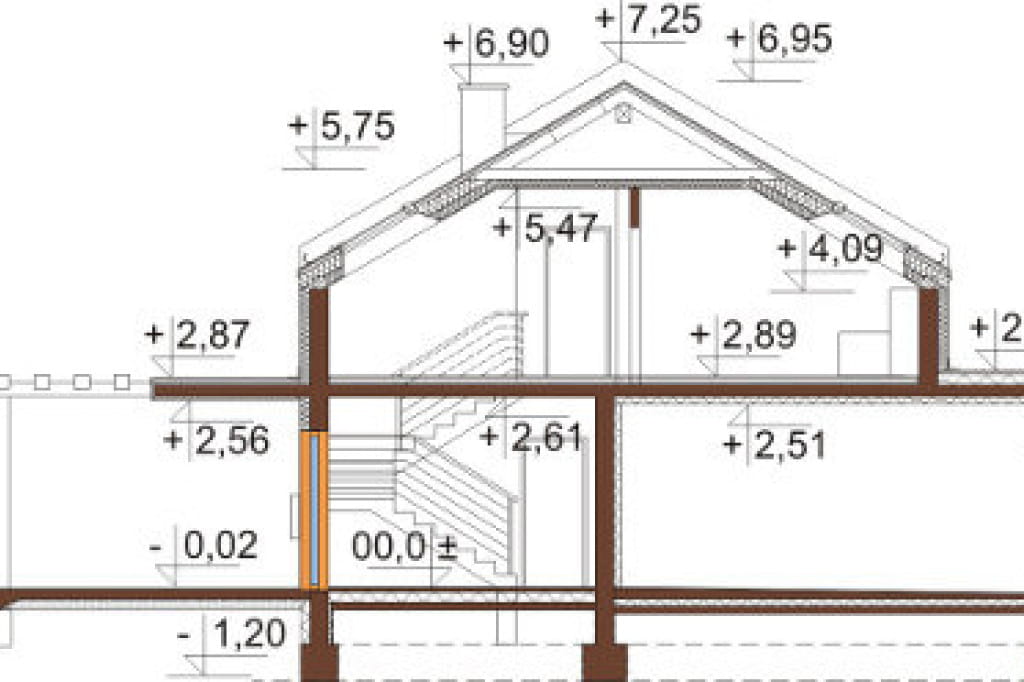

Przekrój



Projekt domu L-6557 - przekrój
Zadaj pytanie dotyczące tego projektu  kliknij

Projekt domu L-6557 "MAGNOLIN 2"
Dom parterowy z garazem dwustanowiskowym, poddaszem mieszkalnym, bez podpiwniczenia

Technologia: tradycyjna.
Ściany zewnętrzne:pustak ceramiczny 25 cm, styropian  lub wełna utwardzona 15 cm, tynk zewnętrzny ciepłochłonny.
Strop nad parterem: żelbetowy
Kąt nachylenia dachu: 30°
Ogrzewanie: piec gazowy dwufunkcyjny z wymuszonym obiegiem wody oraz solarnym podgrzewaczem.
Program: Wiatrołap, salon z jadalnią, kuchnia, WC, pom. techniczne, kotłownia, garaz, przedpokój z klatką schodową, 3 sypialnie, łazienka, pralnia.

ZAWARTOŚĆ PROJEKTU:
- projekt architektoniczny budowlany
- projekt konstrukcyjny budowlany
- projekt budowlany wewnętrznych instalacji sanitarnych (c.o, wod-kan, gaz.)
- projekt budowlany wewnętrznej instalacji elektrycznej oraz instalacji odgromowej
- projektowana charakterystyka energetyczna
- zgoda na zmiany w projekcie

 Powierzchnia zabudowy: 116.90 m²
Powierzchnia użytkowa: 155.90 m²
Kubatura: 650.00 m³
Szerokość działki: 19.80 m
UWAGA: podawana przez nas minimalna szerokość działki
dotyczy ustawienia budynku węższą elewacją.
Ilość kondygnacji: 2
Liczba pomieszczeń: 13
Kąt nachylenia dachu: 30°
Ilość pokoi: 3
Pokój na parterze: Nie
Wysokość budynku: 7.57 m
Rodzaj ogrzewania: gazowe
Wskaźnik energii pierwotnej: 45.21 kWh/(m²·rok)
Możemy dostosować ten projekt do Twoich potrzeb, napisz co chciałbyś w nim zmienić, przeprojektujemy go tak, aby w pełni odpowiadał Twoim oczekiwaniom Garaż: z garażem
Piwnica: bez podpiwniczenia
Poddasze: poddasze użytkowe
Typ: parterowe z poddaszem mieszkalnym, projekty domów, jednorodzinne, parterowe z poddaszem użytkowym, projekt domu
Technologia: tradycyjna

Architekt: Ewa Ferfecka-Homola, Julia Łaniak
