Projekt DOM WYPOCZYNKOWY Kod: LK-76
Masz pytania, chcesz zamówić projekt. Zadzwoń do nas!
PN - PT od 8 do 16: 12 414 35 06,
12 414 35 34, 12 410 49 71 /
PN - PT od 16 do 18: 790 625 570
Model

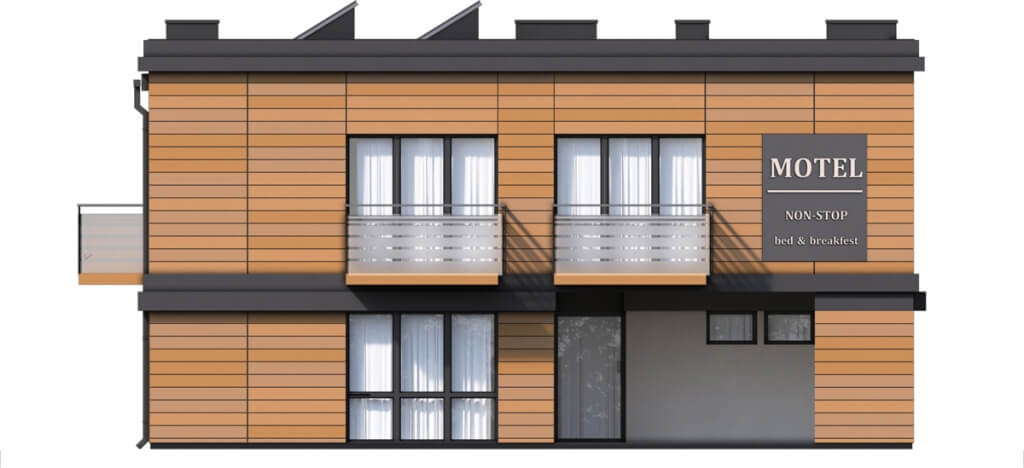

Elewacje
elewacja ogrodowa
elewacja frontowa
elewacja boczna
elewacja boczna
Rzut parteru

PARTER  120,0 m2

1. Wiatrołap  2,9 m2

2. Hall+kom.  12,4 m2

3. Korytarz.  10,0 m2

4. Kotłownia  13,2 m2

5. WC ogólnodostepne  3,0 m2

6. Łazienka  4,7 m2

7. Pokój 2os. 16,1 m2

8. Pokój 2os. 16,2 m2

9. Łazienka  3,0 m2

10. Łazienka  3,0 m2
11. P.pokój  5,5 m2

12. Aneks kuchenny  4,3 m2

13. Pokój 2os.  14,2 m2

14. Pokój 2os.  11,5 m2

zobacz rysunek szczegółowy
Rzut I piętra

PIĘTRO 134,5 m2

1. Hall+kom. 10,5 m2

2. Korytarz 10,0 m2

3. Pomieszczenie gospodarcze 5,8 m2

4. Łazienka 2,7 m2

5. Pokój 2os. 14,7 m2

6. Pokój 2os. 16,2 m2

7. Łazienka  3,0 m2

8. Łazienka 3,0 m2

9. P.pokój 5,3 m2

10. Aneks kuchenny 4,3 m2

11. Pokój 2os. 14,2 m2

12. Pokój 2os. 11,5 m2

13. Pokój 2os. 21,0 m2

14. Łazienka 3,0 m2

15. Aneks kuchenny 9,3 m2

zobacz rysunek szczegółowy
Przekrój



POWIĘKSZ PRZEKRÓJ

Projekt DOMU WYPOCZYNKOWEGO LK-76
Budynek piętrowy  bez garażu, niepodpiwniczony. Budynek może funkcjonować jako, budynek na wynajem pokoi.

Technologia: tradycyjna
Ściany zewnętrzne: pustak ceramiczny 29 cm, styropian 13 cm, tynk zewnętrzny.
Stropy: żelbetowe.
Kąt nachylenia dachu 2.5°
Ogrzewanie: Kocioł gazowy dwufunkcyjny, ciepła woda użytkowa dogrzewana przez system solarny
Program: 7 pokoi z łazienkami, aneks kuchenny, pom. gospodarcze, kotłownia.

ZAWARTOŚĆ PROJEKTU:
- projekt architektoniczny budowlany
- projekt konstrukcyjny budowlany
- projekt budowlany wewnętrznych instalacji sanitarnych (c.o, wod-kan,gaz, solarna)
- projekt budowlany wewnętrznej instalacji elektrycznej oraz instalacji odgromowej
- projektowana charakterystyka energetyczna
- zgoda na zmiany w projekcie

Powierzchnia budynku 254.50 m2 zawiera również powierzchnię komunikacji a także pomieszczeń technicznych. Powierzchnia użytkowa (wg normy ISO9836): 195,5 m2

 Powierzchnia zabudowy: 176.90 m²
Powierzchnia użytkowa: 254.50 m²
Kubatura: 1124.20 m³
Szerokość działki: 20.54 m
Ilość kondygnacji: 2
Liczba pomieszczeń: 27
Kąt nachylenia dachu: 2.5°
Ilość pokoi: 7
Pokój na parterze: Tak
Wysokość budynku: 7.31 m
Rodzaj ogrzewania: gazowe
Wskaźnik energii pierwotnej: 67.43 kWh/(m²·rok)
Możemy dostosować ten projekt do Twoich potrzeb, napisz co chciałbyś w nim zmienić, przeprojektujemy go tak, aby w pełni odpowiadał Twoim oczekiwaniom Garaż: bez garażu
Piwnica: bez podpiwniczenia
Poddasze: piętro
Typ: motele, komercyjne, projekt motelu, projekt budynku usługowego, projekt zajazdu, projekt pensjonatu
Technologia: tradycyjna
Styl: modernistyczny

Autorzy projektu: Ewa Ferfecka-Homola, Jaromir Mruk
CENA 3 EGZ. PROJEKTU 5 400PLN

Uzyskujemy pozwolenia na budowę i wykonujemy adaptacje do konkretnej działki  sprawdź szczegóły >>

Projekt został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
