Projekt

DOM WYPOCZYNKOWY

Kod: LK-76
Zadzwoń do nas!
PN - PT od 8 do 16: 12 414 35 06,
12 414 35 34, 12 410 49 71

zobacz realizacje naszych projektów

Rzut parteru



Projekt LK-76 - rzut

PARTER  120,0 m2

1. Wiatrołap  2,9 m2

2. Hall+kom.  12,4 m2

3. Korytarz.  10,0 m2

4. Kotłownia  13,2 m2

5. WC ogólnodostepne  3,0 m2

6. Łazienka  4,7 m2

7. Pokój 2os. 16,1 m2

8. Pokój 2os. 16,2 m

9. Łazienka  3,0 m2

10. Łazienka  3,0 m2
11. P.pokój  5,5 m2

12. Aneks kuchenny  4,3 m2

13. Pokój 2os.  14,2 m2

14. Pokój 2os.  11,5 m2

zobacz rysunek szczegółowy

Rzut I piętra



Projekt LK-76 - rzut

PIĘTRO 134,5 m2

1. Hall+kom. 10,5 m2

2. Korytarz 10,0 m2

3. Pomieszczenie gospodarcze 5,8 m2

4. Łazienka 2,7 m2

5. Pokój 2os. 14,7 m2

6. Pokój 2os. 16,2 m2

7. Łazienka  3,0 m

8. Łazienka 3,0 m2

9. P.pokój 5,3 m2

10. Aneks kuchenny 4,3 m2

11. Pokój 2os. 14,2 m

12. Pokój 2os. 11,5 m2

13. Pokój 2os. 21,0 m2

14. Łazienka 3,0 m2

15. Aneks kuchenny 9,3 m2

zobacz rysunek szczegółowy

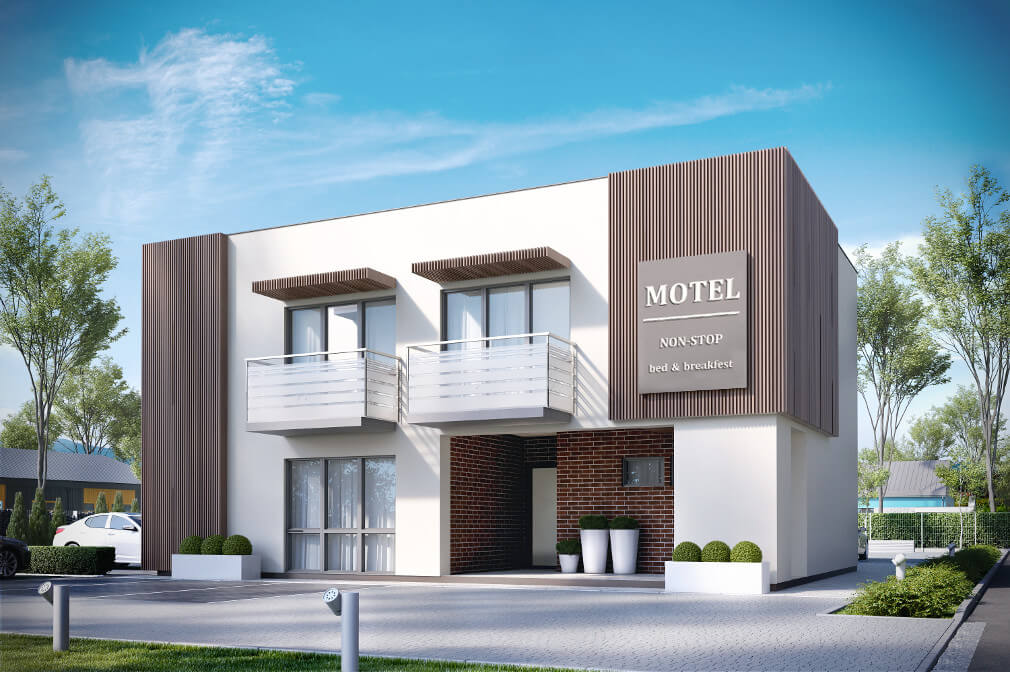

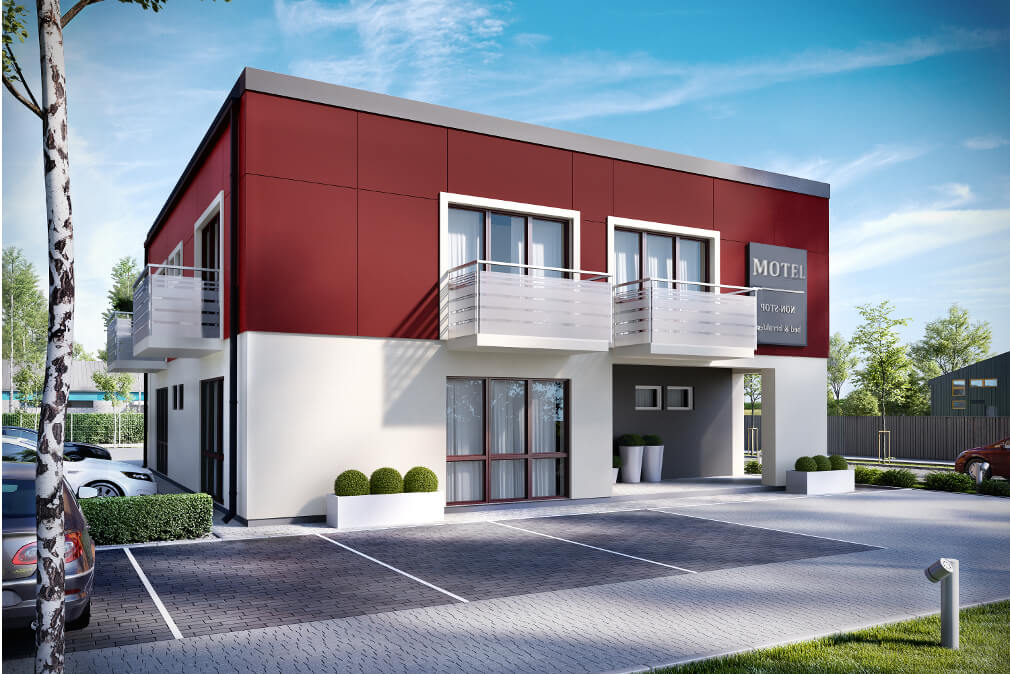

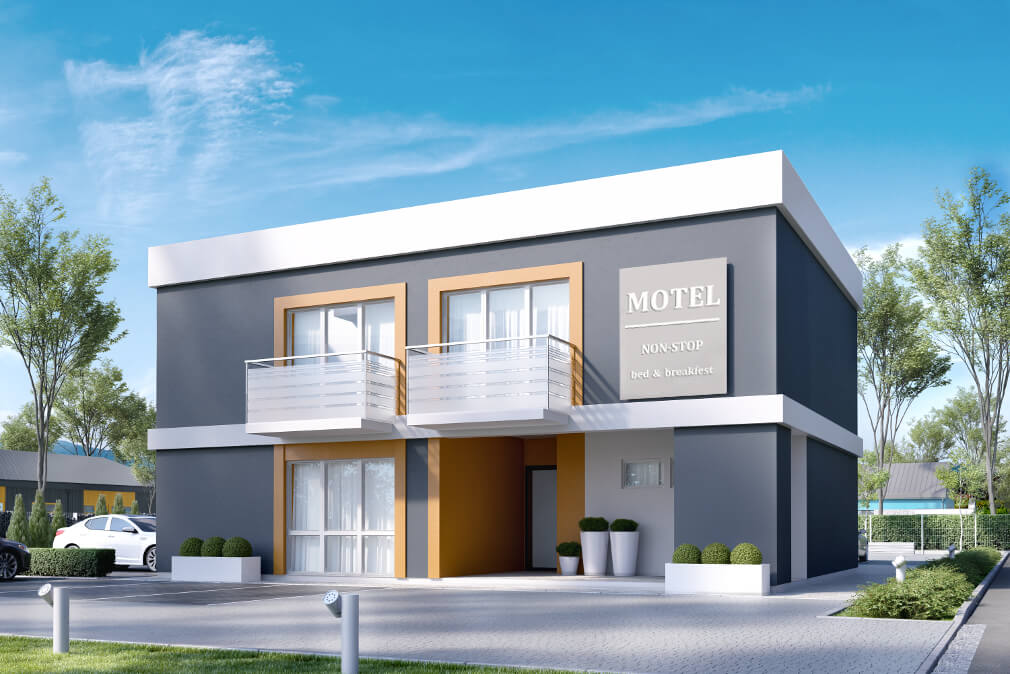

Model



Projekt LK-76 - model

Elewacje



Projekt LK-76 - elewacja
elewacja ogrodowa
Projekt LK-76 - elewacja
elewacja frontowa
Projekt LK-76 - elewacja
elewacja boczna
Projekt LK-76 - elewacja
elewacja boczna

Przekrój



Projekt LK-76 - przekrój
Zadaj pytanie dotyczące tego projektu  kliknij

Projekt DOMU WYPOCZYNKOWEGO LK-76
Budynek piętrowy  bez garażu, niepodpiwniczony. Budynek może funkcjonować jako, budynek na wynajem pokoi.


Technologia: tradycyjna
Ściany zewnętrzne: pustak ceramiczny 29 cm, styropian 13 cm, tynk zewnętrzny.
Stropy: żelbetowe.
Kąt nachylenia dachu 2.5°
Ogrzewanie: Kocioł gazowy dwufunkcyjny, ciepła woda użytkowa dogrzewana przez system solarny
Program: 7 pokoi z łazienkami, aneks kuchenny, pom. gospodarcze, kotłownia.

ZAWARTOŚĆ PROJEKTU:
- projekt architektoniczny budowlany
- projekt konstrukcyjny budowlany
- projekt budowlany wewnętrznych instalacji sanitarnych (c.o, wod-kan,gaz, solarna)
- projekt budowlany wewnętrznej instalacji elektrycznej oraz instalacji odgromowej
- projektowana charakterystyka energetyczna
- zgoda na zmiany w projekcie

Powierzchnia budynku 254.50 m2 zawiera również powierzchnię komunikacji a także pomieszczeń technicznych. Powierzchnia użytkowa (wg normy ISO9836): 195,5 m2

Powierzchnia zabudowy: 176.90 m²
Powierzchnia użytkowa: 254.50 m²
Kubatura: 1124.20 m³
Szerokość działki: 20.54 m
UWAGA: podawana przez nas minimalna szerokość działki
dotyczy ustawienia budynku węższą elewacją.

Ilość kondygnacji: 2
Liczba pomieszczeń: 27
Kąt nachylenia dachu: 2.5°
Ilość pokoi: 7
Pokój na parterze: Tak
Wysokość budynku: 7.31 m
Rodzaj ogrzewania: gazowe
Wskaźnik energii pierwotnej: 67.43 kWh/(m²·rok)
Możemy dostosować ten projekt do Twoich potrzeb, napisz co chciałbyś w nim zmienić, przeprojektujemy go tak, aby w pełni odpowiadał Twoim oczekiwaniom Garaż: bez garażu
Piwnica: bez podpiwniczenia
Poddasze: piętro
Typ: motele, komercyjne, projekt motelu, projekt budynku usługowego, projekt zajazdu, projekt pensjonatu
Technologia: tradycyjna
Styl: modernistyczny

Architekt: Ewa Ferfecka-Homola, Jaromir Mruk
CENA 3 EGZ. PROJEKTU 4 000 PLN KUP
PROJEKT


ŁĄCZNA ZAWARTOŚĆ OBU PROJEKTÓW ARCHITEKTONICZNO - BUDOWLANEGO ORAZ PROJEKTU TECHNICZNEGO, KTÓRE MOŻNA ZAMÓWIĆ RAZEM LUB OSOBNO :



Uzyskujemy pozwolenia na budowę i wykonujemy adaptacje do konkretnej działki  sprawdź szczegóły >>

Projekt został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
