Budynek administracyjno-socjalny
Kod: K-69
 |
W podanej cenie oferujemy 3 kopie projektu architektoniczno-budowlanego potrzebnego do uzyskania pozwolenia na budowę oraz 3 kopie projektu technicznego niezbędnego do prowadzenia budowy sprawdź >> |
 |
Parametry projektu zobacz >> |
 |
Projekt wysyłamy w terminie 14 dni roboczych od daty złożenia zamówienia |
 |
Istnieje również możliwość zakupu wersji elektronicznej (w formacie dwg) projektu architektoniczno - budowlanego skontaktuj się >> |
 |
Odbicie lustrzane projektu zobacz >> |
 |
Koszty budowy zobacz >> |
 |
Forum dotyczące tego projektu zobacz >> |
 |
Zmiany istotne i nieistotne, które możesz wprowadzić w tym projekcie sprawdź >> |
 |
Adaptacja i pozwolenie na budowę zobacz >> |
 |
Jeśli masz pytanie |
Prezentacja projektu
Opis projektu
Powierzchnia użytkowa: 254,60 m2. Obiekt dwukondygnacyjny, niepodpiwniczony. Budynek zaprojektowany z myślą o dołączeniu go do budynku produkcyjnego lub magazynowego jako zaplecze socjalno administracyjne.
K-69 to nowoczesny budynek administracyjno-socjalny, który idealnie będzie pasował firmom, które potrzebują mieć przy zakładzie produkcyjnym tego typu obiekt. Projekt ma nowoczesną, minimalistyczną bryłę ze stropodachem. Wyróżniają go przeszklenia na poziomie piętra, oraz jedna ślepa ściana boczna, którą można go dołączyć np. do magazynu, czy hali produkcyjnej.

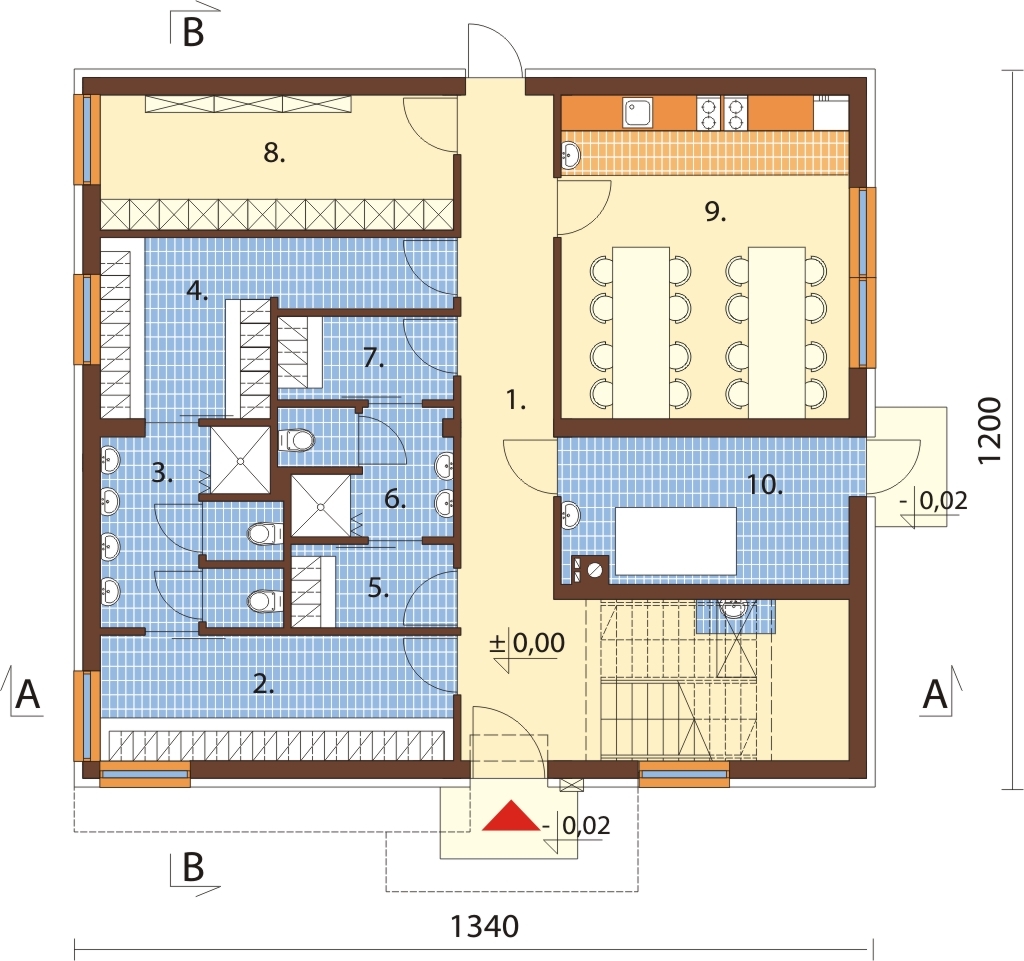

Rzut parteru
Parter: 127,43 m2
1. Hall + komunikacja 30,10 m2
2. Szatnia czysta męska 12,19 m2
3. WC + natrysk 9,35 m2
4. Szatnia brudna męska 12,03 m2
5. Szatnia czysta damska 3,68 m2
6. WC + natrysk 5,80 m2
7. Szatnia brudna damska 4,00 m2
8. Magazyn 13,13 m2
9. Jadalnia 25,80 m2
10. Kotłownia 11,35 m2
Na parterze stworzyliśmy strefę socjalną dla personelu. Pracownicy mają do dyspozycji wspólną jadalnię, oraz oddzielne szatnie dla mężczyzn i kobiet. Program uzupełnia kotłownia z osobnym wejściem z zewnątrz.

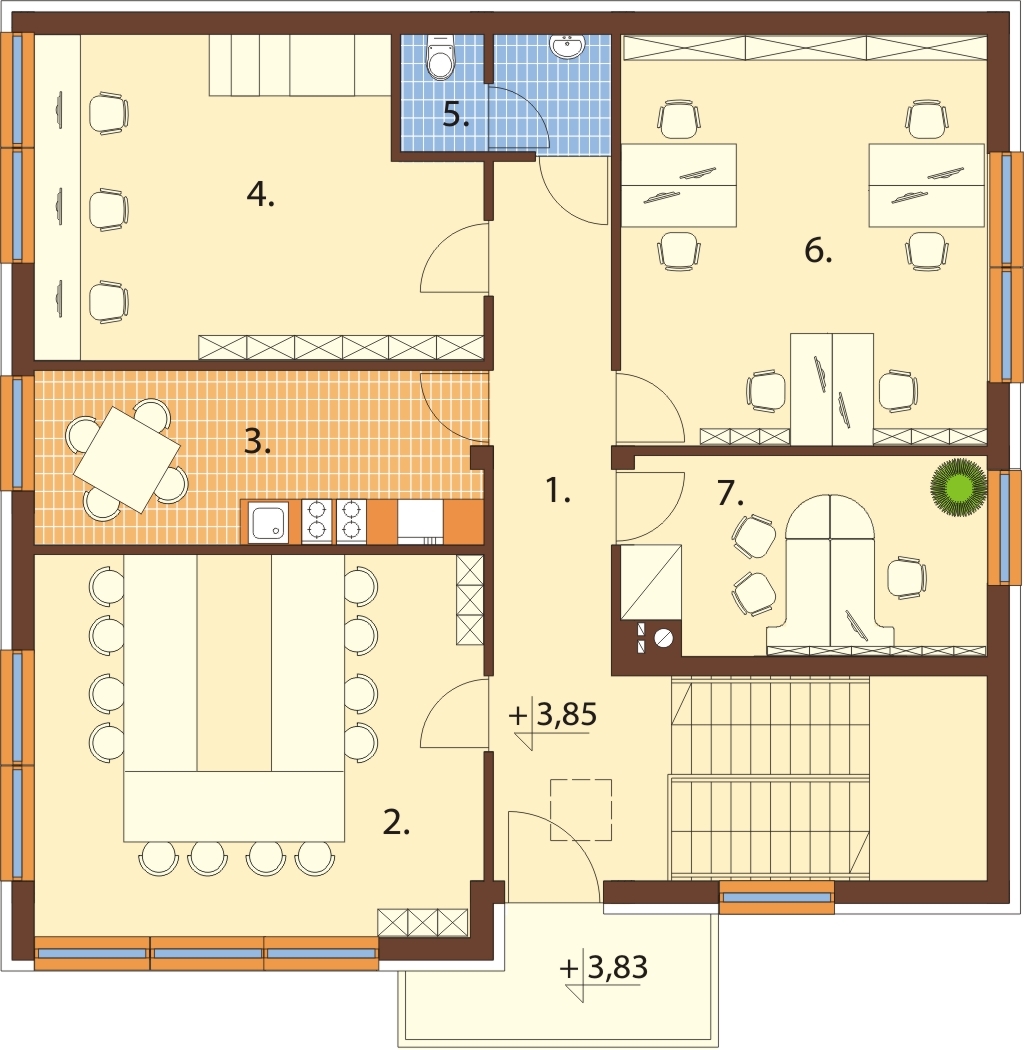

Rzut piętra
Piętro: 127,17 m2
1. Hall + komunikacja 19,72 m2
2. Sala konferencyjna 29,36 m2
3. Kuchnia 13,36 m2
4. Laboratorium 23,03 m2
5. WC 3,80 m2
6. Biuro 25,75 m2
7. Pokój kierownika 12,15 m2
Na piętrze zaprojektowaliśmy duży pokój konferencyjny, nieco mniejszy pokój biurowy, pomieszczenie laboratorium, pokój kierownika oraz kuchnię i węzeł sanitarny.

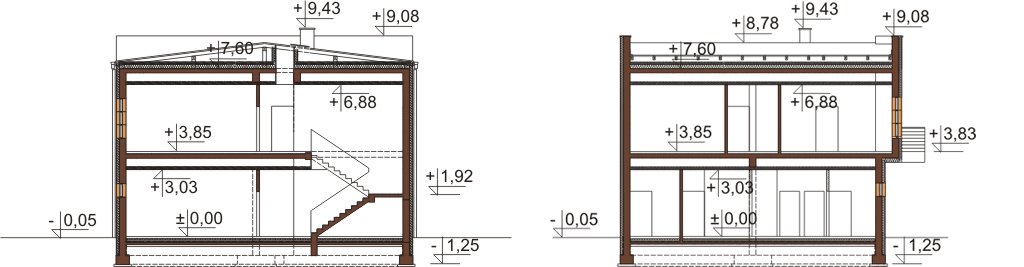

Przekrój
K-69 jest doskonałym projektem dla inwestorów pragnących wybudować budynek socjalno-biurowy dla swoich pracowników. Ma prostą nowoczesną bryłę i można go dostawić do istniejącego już budynku.

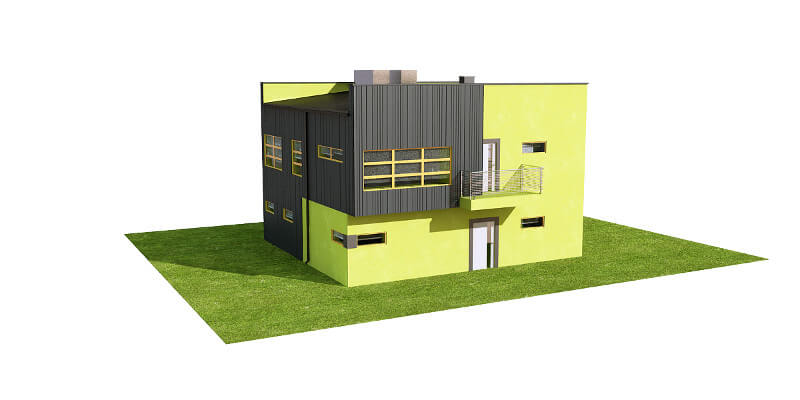

Model

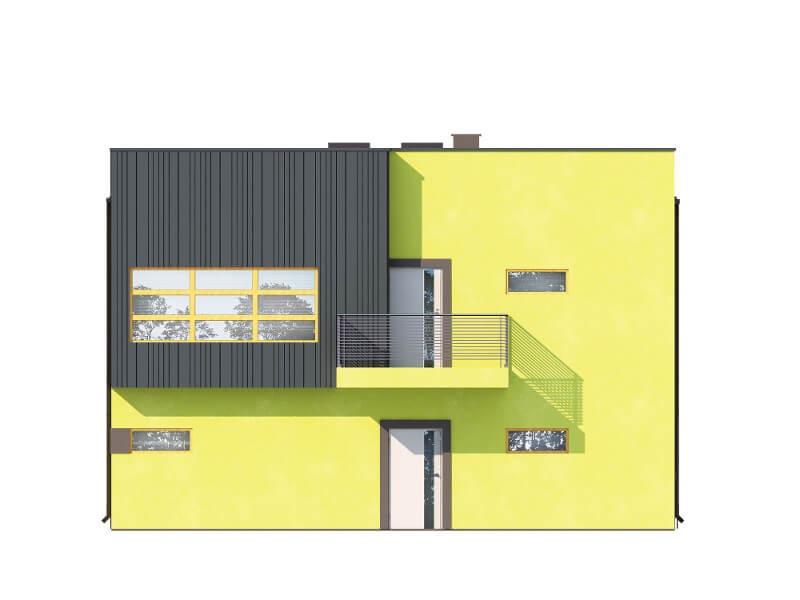

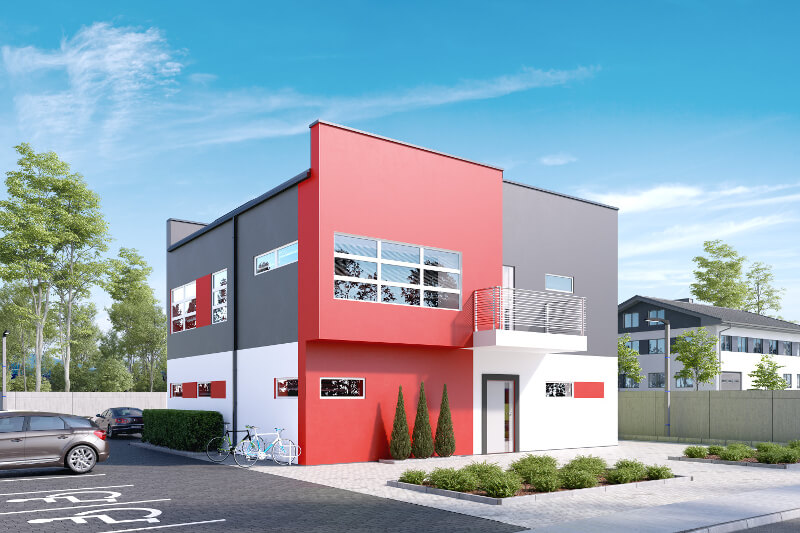

K-69 ma bardzo nowoczesną bryłę na planie zbliżonym do kwadratu. W elewacji frontowej jest mały balkon usytuowany bezpośrednio nad głównym wejściem do budynku. Zastosowaliśmy dużą ilość przeszkleń, które doświetlają pomieszczenia na piętrze. Jedna z elewacji bocznych jest „ślepa” dzięki czemu budynek można łatwo doczepić np: do hali produkcyjnej. Projekt do realizacji wymaga działki o szerokości minimum 20m.

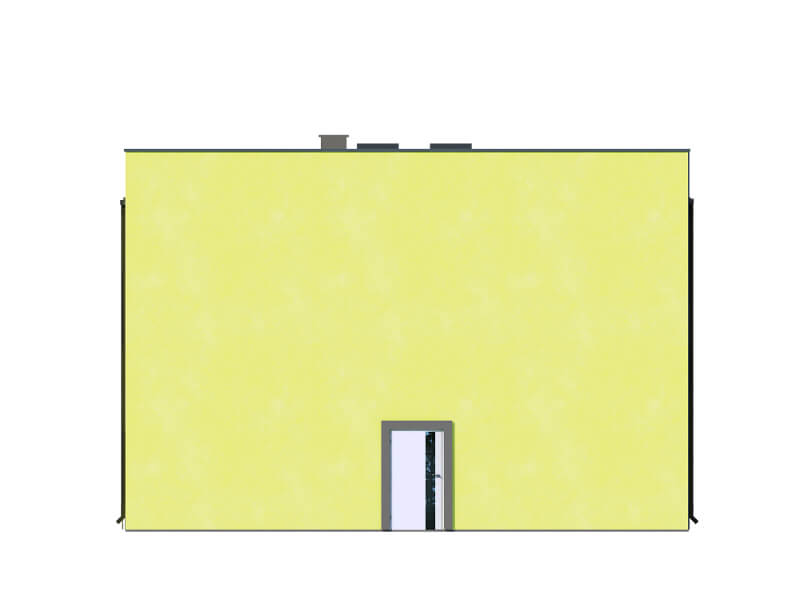

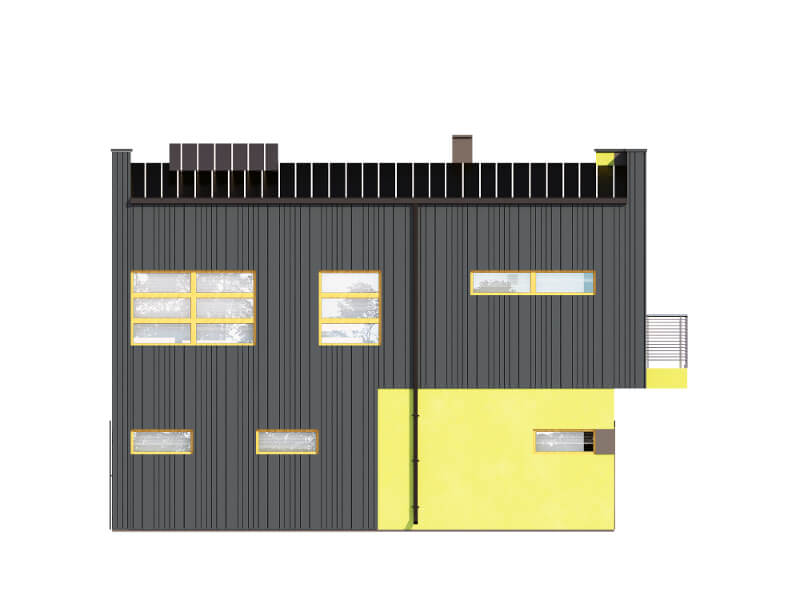

Elewacje
Informacje podstawowe
Technologia: tradycyjna
Ściany zewnętrzne: pustak ceramiczny 29 cm, wełna mineralna 15 cm, tynk zewnetrzny.
Stropy: żelbetowe
Kąt nachylenia dachu: 7°
Ogrzewanie: piec na paliwo stałe
Wentylacja: mechaniczna - w całym budynku wentylacja mechaniczna z odzyskiem ciepła, toalety wentylacja wyciągowa
Program: szatnia czysta męska, szatnia czysta damska, szatnia brudna damska,kotłownia, zaplecze socjalne dla kobiet, zaplecze scojalne dla męzczyzn, pomieszczenia biurowe, jadalnia, zaplecze sanitarne, zaplecze magazynowe, sala konferencyjna, magazyn, wc+natrysk, laboratorium, WC, biuro, pokój kierownika
Koszty budowy sprawdź >>
Architekt: Ewa Ferfecka-Homola, Jaromir Mruk
Projekt ten został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
Zawartość projektu sprawdź szczegóły >>
Łączna zawartość obu projektów architektoniczno - budowlanego oraz projektu technicznego, które można zamówić razem lub osobno:
- projekt architektoniczny budowlany
- projekt konstrukcyjny budowlany
- projekt budowlany wewnętrznych instalacji sanitarnych (c.o, wod-kan, gaz, wentylacja mechaniczna nawiewno - wywiewna z rekuperacją)
- projekt budowlany wewnętrznej instalacji elektrycznej oraz instalacji odgromowej (w tym m.in: p.poż. wyłączniki prądu, oświetlenie ewakuacyjne)
- projektowana charakterystyka energetyczna budynku
- zestawienie materiałów budowlanych
- zgoda na zmiany w projekcie
Zdjęcia z realizacji zobacz wszystkie >>
Parametry projektu
Ogólne kategorie, do których należy ten projekt
- Powierzchnia użytkowa (m²) 200 - 300
- Powierzchnia zabudowy (m²) 150 - 200
- Kąt nachylenia dachu (°) 5 - 10
- Szerokość działki/krótszy bok (m) 20 - 25
- Wysokość budynku (m) 9 - 10
Podstawowe parametry projektu
- Powierzchnia użytkowa (m²) 254.60
- Powierzchnia zabudowy (m²) 160.80
- Szerokość budynku/krótszy bok (m) 12
- Długość budynku/dłuższy bok (m) 13.4
- Wysokość budynku (m) 9.13
- Szerokość działki/krótszy bok (m) 20.75
- Kąt nachylenia dachu (°) 7
- Rodzaj dachu dwuspadowy
- Piwnica bez podpiwniczenia
- Garaż bez garażu
- Poddasze piętro
Uzupełniające parametry projektu
- Rodzaj technologii* tradycyjna
- Strop w budynku* żelbetowy
- Układ dachu szczytowy
- Kubatura (m³) 1351.20
- Styl modernistyczny
- Liczba kondygnacji 2
- Rodzaj ogrzewania paliwo stałe
- Wskaźnik energii pierwotnej (kWh/(m²·rok)) 26.93
- Wentylacja* mechaniczna
- Liczba pomieszczeń 17
- Liczba łazienek (bez WC) 2
Dodatkowe parametry projektu
- Winda w budynku nie
- Przystosowany dla osób niepełnosprawnych tak
- Garaż podziemny nie
- Pomieszczenie socjalne tak
* gwiazdką są oznaczone w parametrach projektu zmiany nieistotne, które nie wymagają przeprojektowania do pozwolenia zamiennego. Do każdego projektu dołączamy bezpłatną zgodę na wprowadzanie zarówno zmian istotnych jak i nieistotnych.
Darmowe dodatki do projektu
- 10 stylowych projektów ogrodzeń
- 10 projektów śmietników
- 5 projektów grilli z funkcją rusztu, kominka i wędzarni
- 6 projektów oczek wodnych
- 6 projektów altan
- 4 projekty huśtawek ogrodowych
- 4 projekty bud dla psów
- 4 projekty szamb o poj. 21,6 m3 / 14,6 m3 / 10 m3 i 6,4 m3
- 2 projekty przydomowej oczyszczalni ścieków. Jeden dla rodziny do 4 osób, drugi dla rodziny do 6 osób
- projekt przydomowej elektrowni wiatrowej
- schemat instalacji fotowoltaicznej
- projekty budek lęgowych dla kilkudziesięciu gatunków ptaków
- zgoda na wszelkie zmiany i adaptacje
