Projekt

ZG-68

Kod: ZG-68
Zadzwoń do nas!
PN - PT od 8 do 16: 12 414 35 06,
12 414 35 34, 12 410 49 71

Projekt na zamówienie. Zapytaj o cenę.

Zgodnie z aktualnym Prawem Budowlanym, zmianami nieistotnymi, które można wprowadzić w trakcie budowy są:

  • układ ścian wewnętrznych,
  • materiał pokrycia dachu,
  • technologia (murowana na szkieletową lub odwrotnie),
  • przebieg instalacji,
  • dodanie lub zamiana instalacji,
  • dodanie lub likwidacja okien i drzwi,
  • rodzaj materiałów budowlanych,
  • przeznaczenie pomieszczeń,
  • rodzaj elewacji,
  • kominek (dodanie lub likwidacja),
  • rodzaj stropu,
  • rodzaj więźby.
Na wszystkie zmiany, zarówno nieistotne wymienione powyżej, jak i istotne wymagające przeprojektowania, udzielamy bezpłatnej zgody.

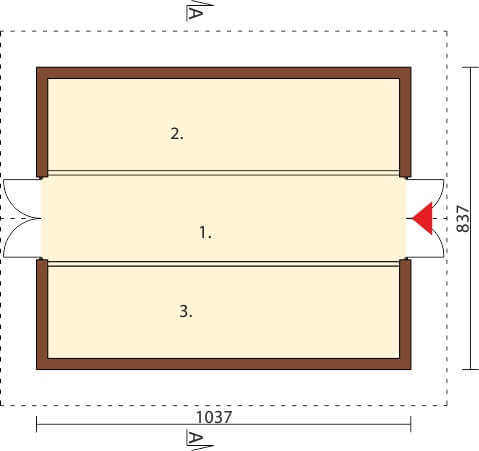

Rzut parteru



Projekt ZG-68 - rzut

1. Komunikacja 23,2 m2

2. Boks na słomę 25,0 m2

3. Boks na siano 25,0 m2

Wewnętrzna przestrzeń budynku została zorganizowana w taki sposób, aby zapewnić miejsce do wygodnego przechowywania zarówno słomy, jak i siana. Boksy rozdzielone są komunikacją przebiegającą przez całą długość budynku, wyposażoną w wyjścia z obu stron.

Model

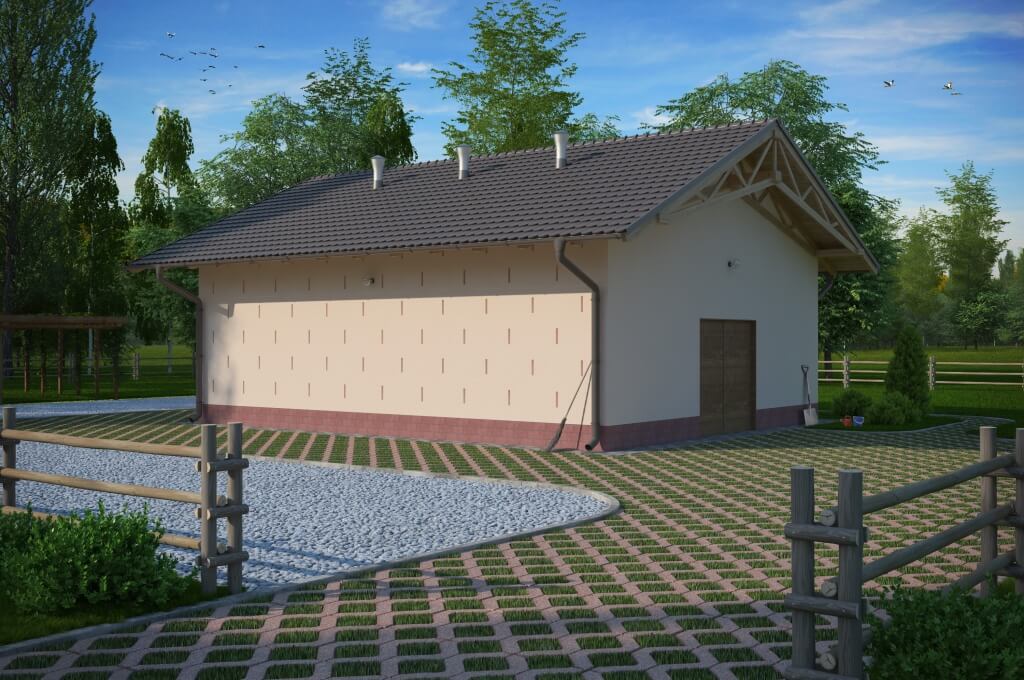

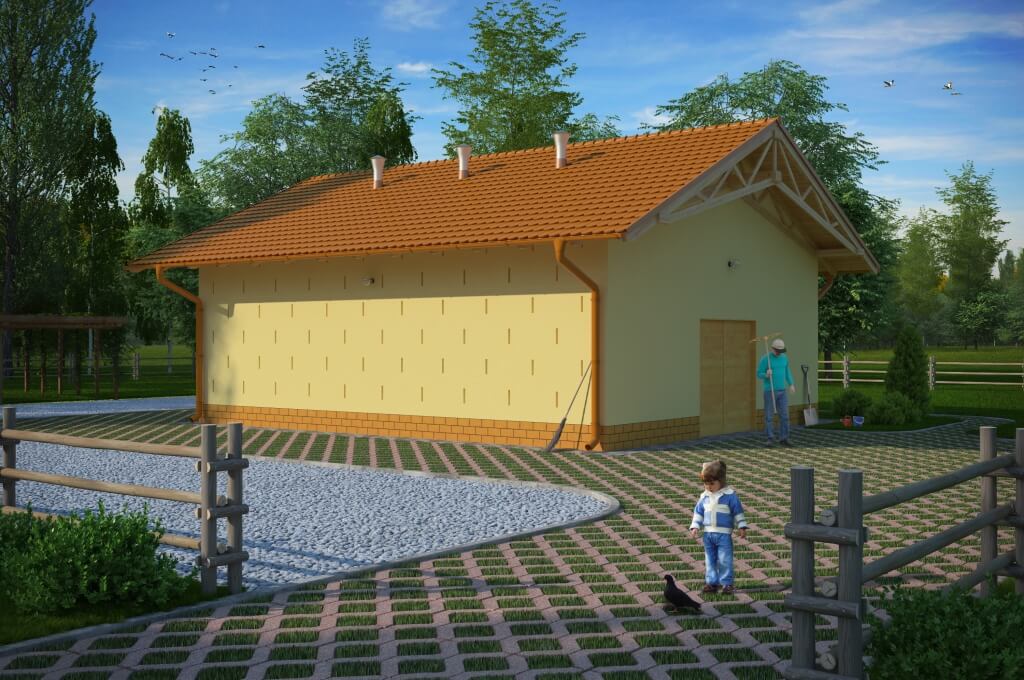

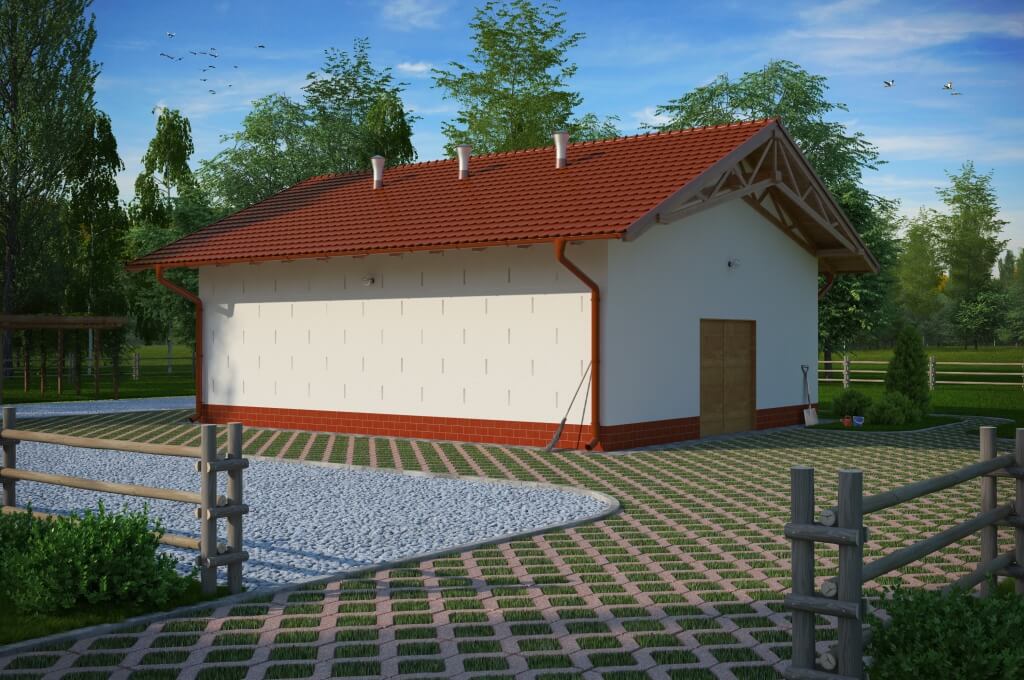

Projekt ZG-68 - model

Projekt stodoły charakteryzuje się niewielkimi rozmiarami, lecz mimo to jest niezwykle funkcjonalny. Prosta organizacja wewnętrznej przestrzeni zapewnia wygodny dostęp do składowanych materiałów. Obecność dwuspadowego dachu oraz systemu odprowadzającego wodę ułatwia pozyskiwanie deszczówki, którą wykorzystać można np. do podlewania roślin.

Elewacje



Projekt ZG-68 - elewacja

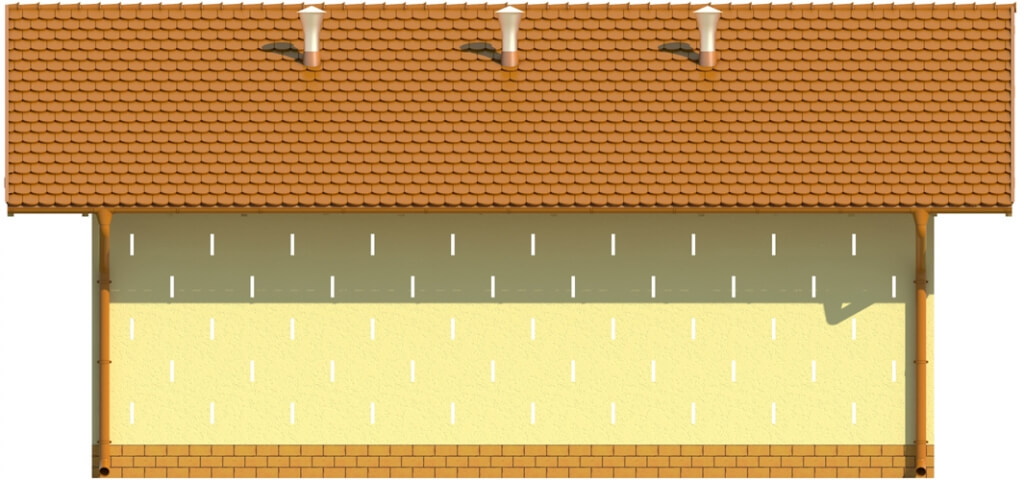

elewacja ogrodowa
Projekt ZG-68 - elewacja

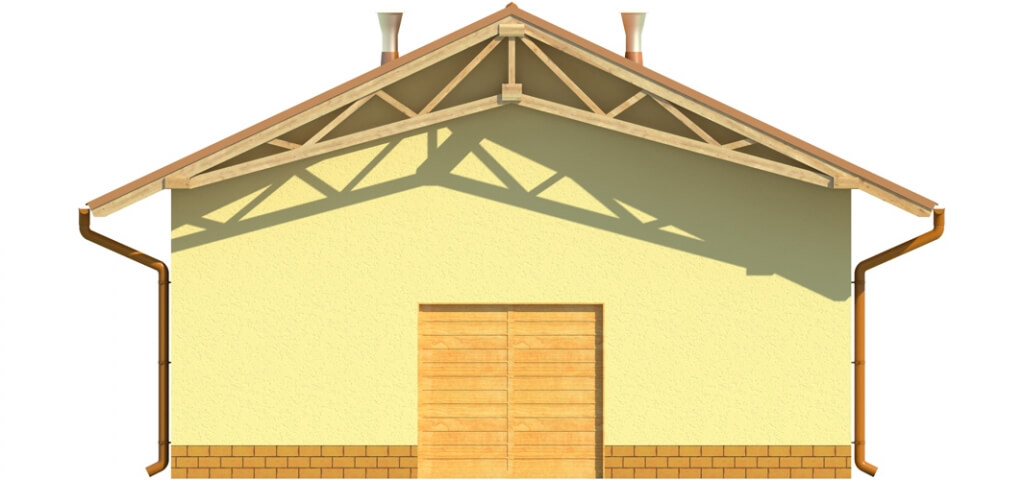

elewacja frontowa
Projekt ZG-68 - elewacja

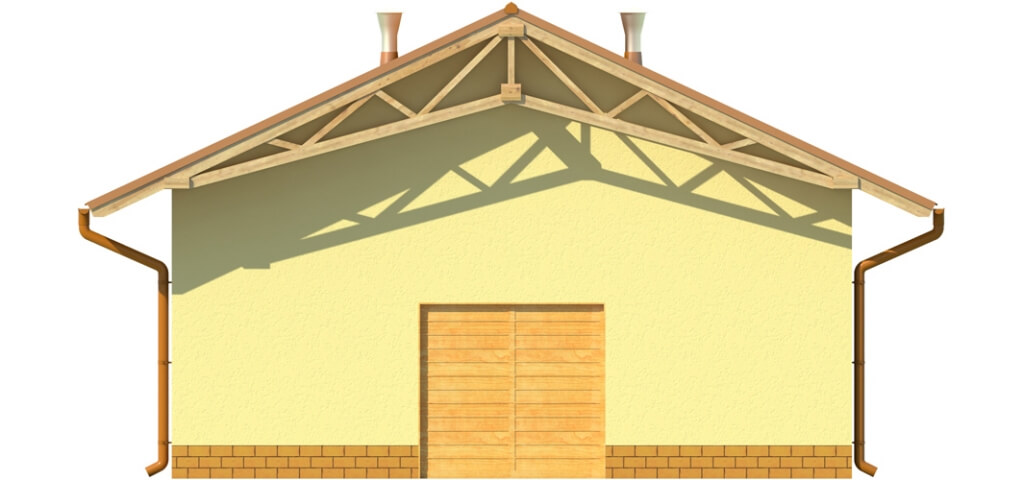

elewacja boczna
Projekt ZG-68 - elewacja
elewacja boczna

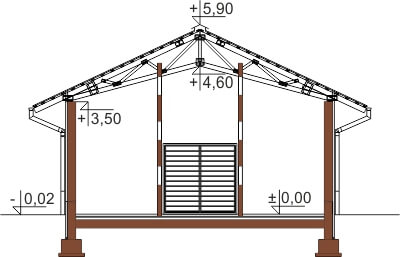

Przekrój



Projekt ZG-68 - przekrój

Niewielkie rozmiary obiektu pozwolą na odpowiednie usytuowanie budynku na działce. Prosta konstrukcja zapewnia ekonomiczność budowy oraz krótki czas jej trwania.

Zadaj pytanie dotyczące tego projektu  kliknij

Projekt budynku pełniącego funkcję stodoły ZG-68, parterowy, niepodpiwniczony. Technologia tradycyjna. Ściany zewnętrzne: pustak ceramiczny 25 cm, styropian 6 cm, tynk zewnętrzny. Więźba dachowa prefabrykowana z dźwigarów drewnianych. Kąt nachylenia dachu 25°.
Pokrycia dachu: blacha dachówkowa
Wentylacja budynku zapewniona poprzez szczeliny w ścianach bocznych oraz kanały wywiewne w dachu.
Program: boks na słomę, boks na siano, przejazd o szerokości 240 cm.

Powierzchnia zabudowy: 86.80 m²
Powierzchnia użytkowa: 73.20 m²
Kubatura: 426.10 m³
Szerokość działki: 14.40 m
UWAGA: podawana przez nas minimalna szerokość działki
dotyczy ustawienia budynku węższą elewacją.

Ilość kondygnacji: 1
Liczba pomieszczeń: 3
Kąt nachylenia dachu: 25°
Pokój na parterze: Nie
Wysokość budynku: 5.92 m
Możemy dostosować ten projekt do Twoich potrzeb, napisz co chciałbyś w nim zmienić, przeprojektujemy go tak, aby w pełni odpowiadał Twoim oczekiwaniom Garaż: bez garażu
Piwnica: bez podpiwniczenia
Poddasze: brak poddasza
Typ: gospodarcze, dla rolnika, projekt stodoły, projekt budynku gospodarczego, projekty budynków inwentarskich, projekt budynku inwentarskiego, inwentarskie
Technologia: tradycyjna

Architekt: Ewa Ferfecka-Homola, Marek Lizak


ŁĄCZNA ZAWARTOŚĆ OBU PROJEKTÓW ARCHITEKTONICZNO - BUDOWLANEGO ORAZ PROJEKTU TECHNICZNEGO, KTÓRE MOŻNA ZAMÓWIĆ RAZEM LUB OSOBNO :



Uzyskujemy pozwolenia na budowę i wykonujemy adaptacje do konkretnej działki  sprawdź szczegóły >>

Projekt został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
