Projekt

Budynek produkcyjno - usługowy

Kod: LK-39
Zadzwoń do nas!
PN - PT od 8 do 16: 12 414 35 06,
12 414 35 34, 12 410 49 71

za pomocą formularza kliknij >>

LK-39 to uniwersalny projekt budynku produkcyjno-usługowego z dwoma halami produkcyjnymi. Wyróżnia się on prostą architekturą i konstrukcją, dzięki czemu można go szybko i niewysokim kosztem zrealizować. Doskonale nada się dla inwestorów którzy w jednym budynku chcą prowadzić działalność wytwórczą i posiadać biuro swojej firmy. Naturalnie podczas adaptacji projektu można zmodyfikować funkcję projektu, powiększając np. część usługową.

zobacz realizacje naszych projektów

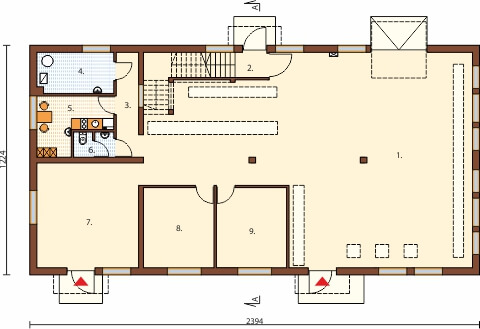

Rzut parteru



Projekt LK-39 - rzut

Parter: 257,5 m2

1. Hala produkcyjna 159,7 m2

2. Klatka schodowa 6,9 m2

3. Korytarz 6,7 m2

4. Kotłownia 8,9 m2

5. Pomieszczenie socjalne 10,1 m2

6. WC 2,7 m2

7. Ekspozycja 30,4 m2

8. Biuro 16,1 m2

9. Biuro 16,1 m2

Hala produkcyjna ma powierzchnię 159,7 m2 z wjazdem dla transportu od strony elewacji ogrodowej. Zaplecze socjalne składa się z jednego pokoju oraz węzła sanitarnego. Na działalność biurową przeznaczyliśmy dwa pomieszczenia biurowe i jedno duże pomieszczenie, w którym można prowadzić ekspozycję produktów.

Rzut I piętra



Projekt LK-39 - rzut

Piętro: 253,8 m2

1. Komunikacja 12,0 m2

2. Magazyn 6,6 m2

3. Pokój śniadań 4,9 m2

4. Pomieszczenie socjalne 9,7 m2

5. WC 2,7 m2

6. Magazyn 30,4 m2

7. Hala produkcyjna 187,5 m2

W programie pierwszego piętra zaprojektowaliśmy halę produkcyjną (większą od tej na parterze o 22,3m2), duży i mały magazyn oraz zaplecze dla pracowników, na które składa się pokój śniadań oraz pomieszczenie socjalne.

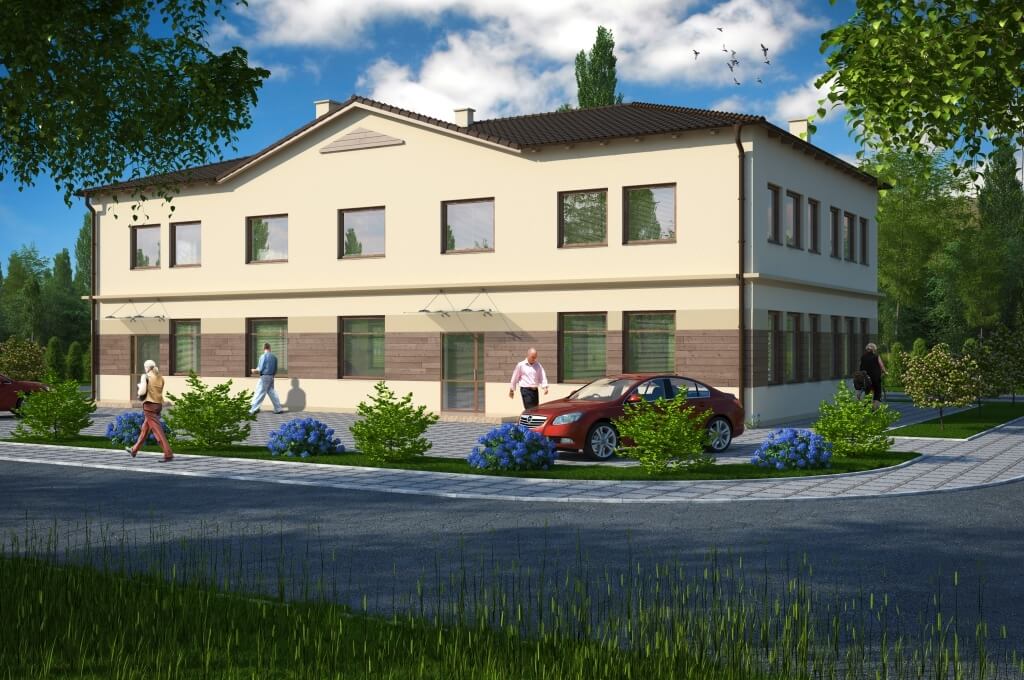

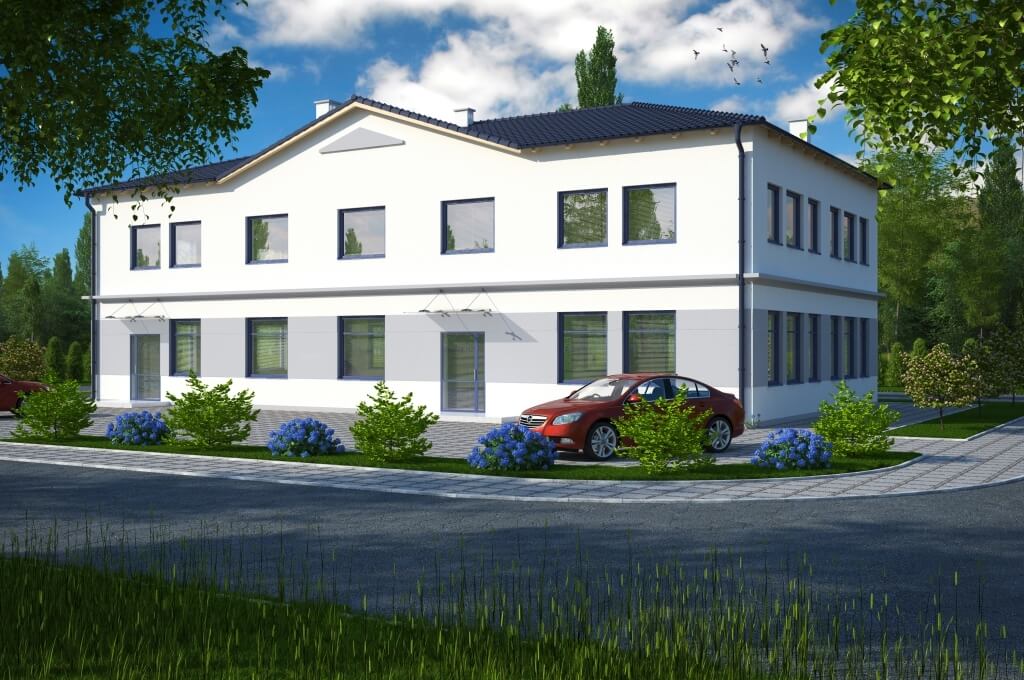

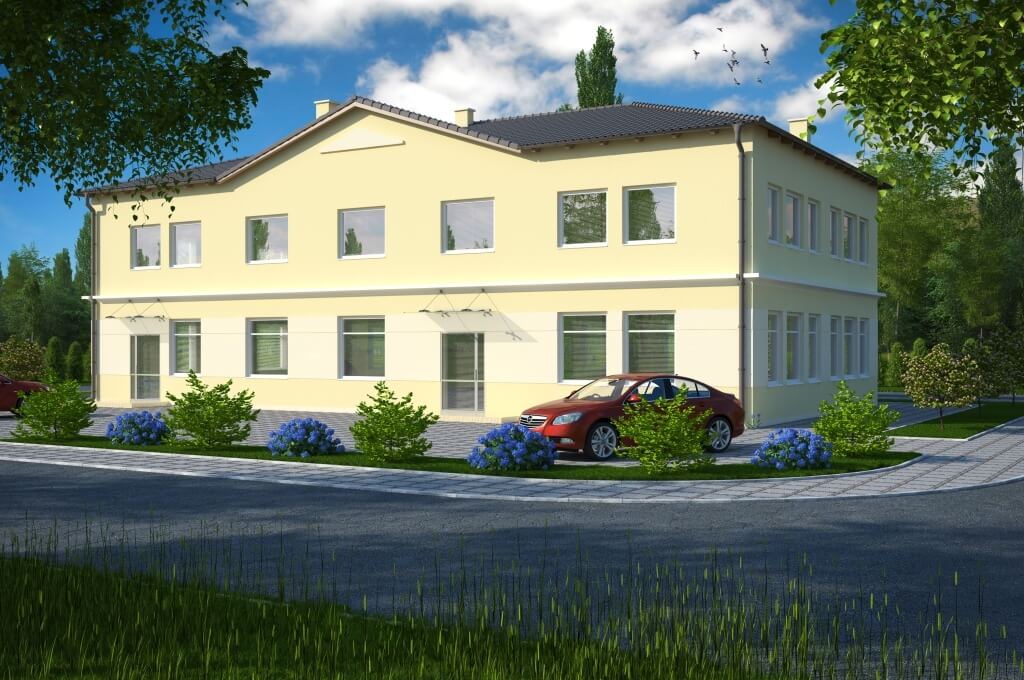

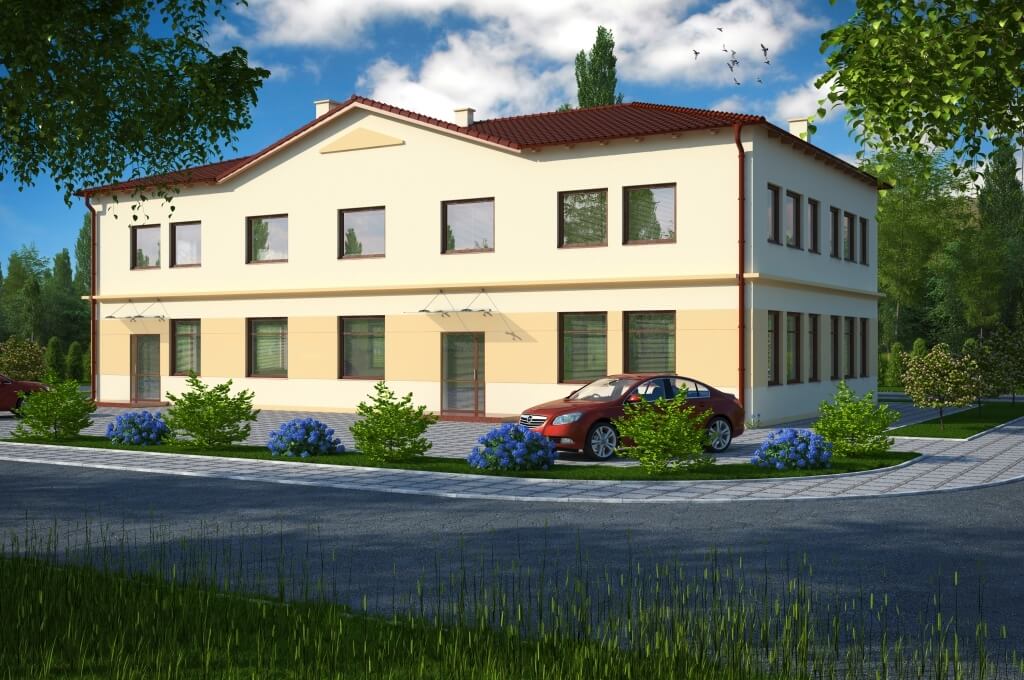

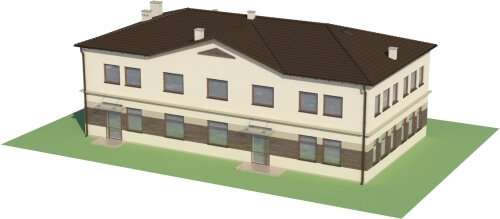

Model



Projekt LK-39 - model

Bryła LK-39 powstała na planie prostokąta. Projektując ją przyświecał nam cel stworzenia możliwie prostego budynku, o tradycyjnej architekturze, który może zostać zrealizowany przy niewysokich nakładach finansowych. Poszczególne elewacje są minimalistyczne z dużą ilością okien co zapewnia odpowiednie doświetlenie miejsc pracy. W elewacji ogrodowej zaprojektowaliśmy wjazd na halę produkcyjną. Do realizacji projektu będzie potrzebna działka o szerokości minimum 20.30 m.

Elewacje

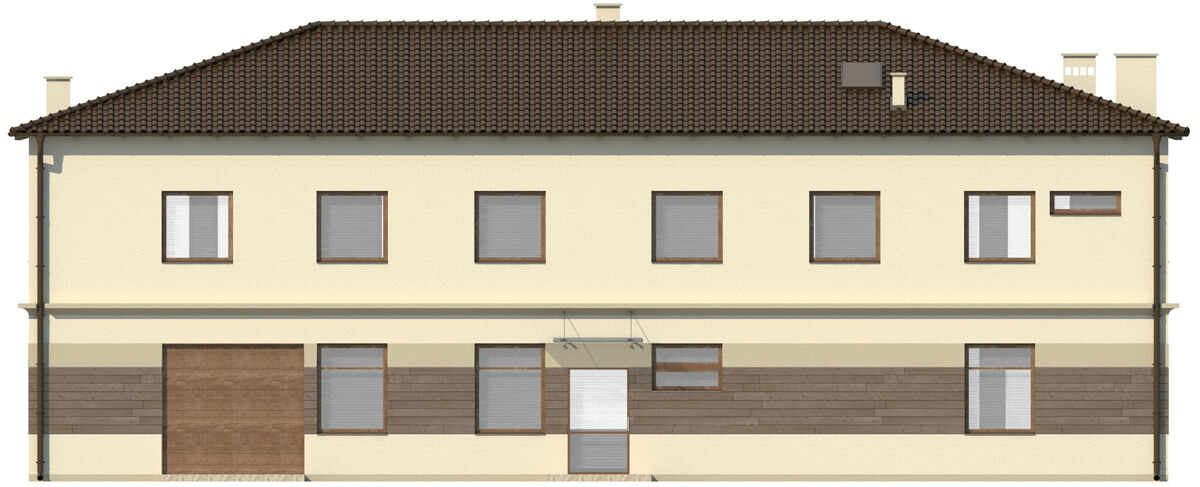

Projekt LK-39 - elewacja
elewacja ogrodowa
Projekt LK-39 - elewacja

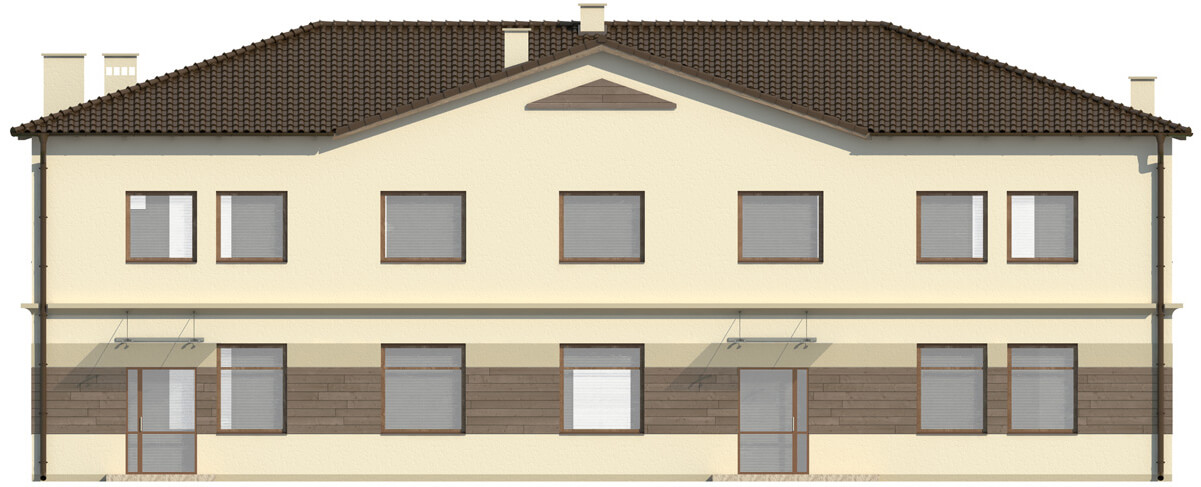

elewacja frontowa
Projekt LK-39 - elewacja

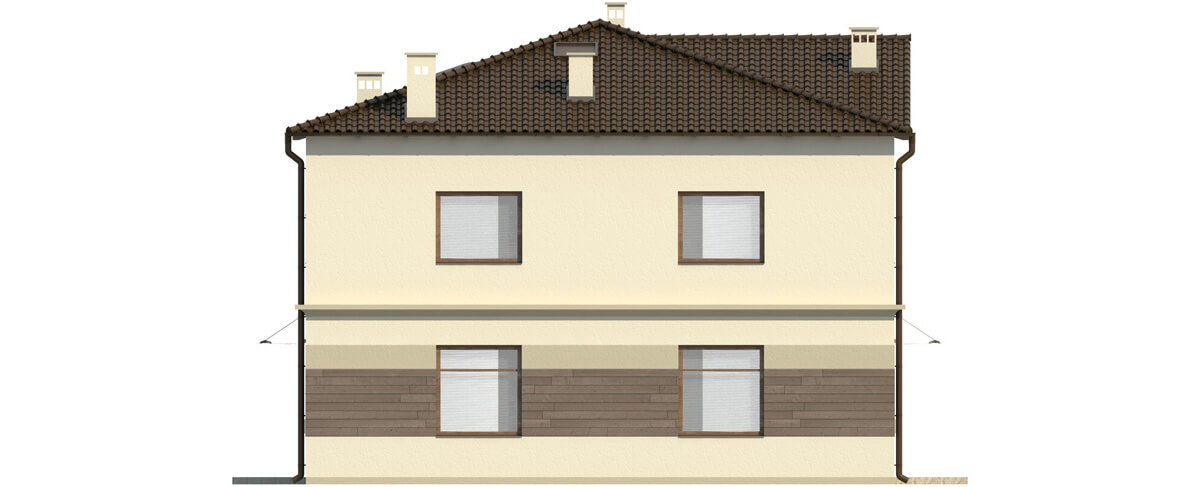

elewacja boczna
Projekt LK-39 - elewacja

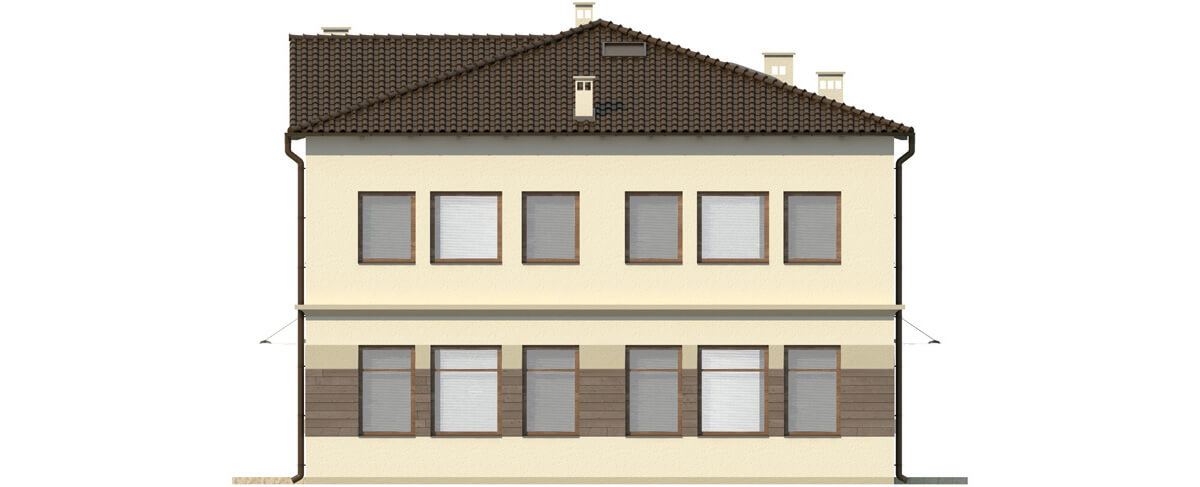

elewacja boczna

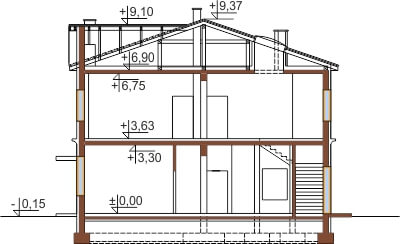

Przekrój



Projekt LK-39 - przekrój

LK-39 to prosty projekt budynku produkcyjno-biurowego, który posiada dwie hale produkcyjne, oraz zaplecze biurowe z ekspozycją.

Zadaj pytanie dotyczące tego projektu  kliknij

Projekt budynku produkcyjno - magazynowego (cięcie elementów aluminiowych) LK-39, piętrowy bez podpiwniczenia. Technologia tradycyjna: ściany zewnętrzne - pustak ceramiczny 25 cm, styropian 12 cm, tynk zewnętrzny. Stropy: żelbetowe. Kąt nachylenia dachu: 19°. Pokrycie dachu: blacha dachówkowa.
Ogrzewanie: budynek ogrzewany z własnego źródła ciepła - kotłownia gazowa do c.o i c.w.u.
Program: 2 hale produkcyjne, 2 magazyny, 2 biura dla pracowników, zaplecze socjalne, zaplecze sanitarne, ekspozycja, kotłownia gazowa.

ZAWARTOŚĆ PROJEKTU:
- projekt architektoniczny budowlany
- projekt konstrukcyjny budowlany
- projekt budowlany wewnętrznych instalacji sanitarnych (c.o, wod-kan, gaz, hydranty p.poż,)
- projekt budowlany wewnętrznej instalacji elektrycznej oraz instalacji odgromowej (w tym m.in: p.poż. wyłącznik prądu, awaryjne oświetlenie ewakuacyjne)
- opinie rzeczoznawców: BHP, Sanitarna, P.poż. dotyczące rozwiązań zastosowanych wewnątrz budynku
- przedmiar robót budowlanych (pełne zestawienie materiałów)
- zgoda na zmiany w projekcie

Powierzchnia zabudowy: 293.30 m²
Powierzchnia użytkowa: 511.20 m²
Kubatura: 2404.60 m³
Szerokość działki: 20.20 m
UWAGA: podawana przez nas minimalna szerokość działki
dotyczy ustawienia budynku węższą elewacją.

Ilość kondygnacji: 2
Liczba pomieszczeń: 16
Kąt nachylenia dachu: 19°
Pokój na parterze: Nie
Wysokość budynku: 9.52 m
Rodzaj ogrzewania: gazowe
Wskaźnik energii pierwotnej: 187.25 kWh/(m²·rok)
Możemy dostosować ten projekt do Twoich potrzeb, napisz co chciałbyś w nim zmienić, przeprojektujemy go tak, aby w pełni odpowiadał Twoim oczekiwaniom Garaż: bez garażu
Piwnica: bez podpiwniczenia
Poddasze: piętro
Typ: komercyjne, projekt budynku usługowego, produkcyjne, projekty budynków produkcyjnych
Technologia: tradycyjna

Architekt: Ewa Ferfecka-Homola, Jaromir Mruk
CENA 3 EGZ. PROJEKTU 3 200 PLN KUP
PROJEKT


ŁĄCZNA ZAWARTOŚĆ OBU PROJEKTÓW ARCHITEKTONICZNO - BUDOWLANEGO ORAZ PROJEKTU TECHNICZNEGO, KTÓRE MOŻNA ZAMÓWIĆ RAZEM LUB OSOBNO :



Uzyskujemy pozwolenia na budowę i wykonujemy adaptacje do konkretnej działki  sprawdź szczegóły >>

Projekt został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
