Projekt

Budynek produkcyjno - usługowy

Kod: K-39
Zadzwoń do nas!
PN - PT od 7 do 16: 12 414 35 06,
12 414 35 34, 12 410 50 40

Dla inwestorów prowadzących działalność produkcyjną stworzyliśmy K-39. Jest to projekt średniej wielkości budynku piętrowego z dwoma halami produkcyjnymi i dwoma magazynami, który ma tradycyjną architekturę i prostą bryłę. Zaletą K-39 jest fakt, że jest łatwy w realizacji i jego koszty budowy są niskie. Projekt można dostosować podczas adaptacji do wymagań inwestora, zmieniając jego funkcję na bardziej usługową.

Model

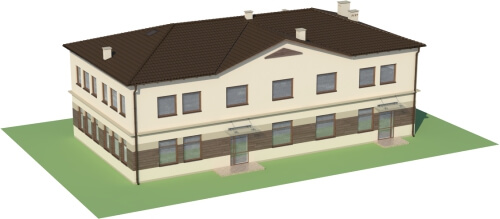

Projekt K-39 - model

Bryła K-39 powstała na planie prostokąta. Architektura projektu jest bardzo prosta, tworzyliśmy ją z myślą o obniżeniu kosztów budowy. Projekt ten posiada dużą liczbę przeszkleń w każdej z elewacji, co zapewnia odpowiednie naświetlenie pomieszczeń. Wjazd do hali produkcyjnej zlokalizowaliśmy w elewacji ogrodowej. K-39 doskonale nadaje się na siedzibę i miejsce produkcji dla małych i średnich firm. Do realizacji budynku potrzebna będzie działka o szerokości minimum 20.30 m.

Elewacje



Projekt K-39 - elewacja
elewacja ogrodowa
Projekt K-39 - elewacja
elewacja frontowa
Projekt K-39 - elewacja

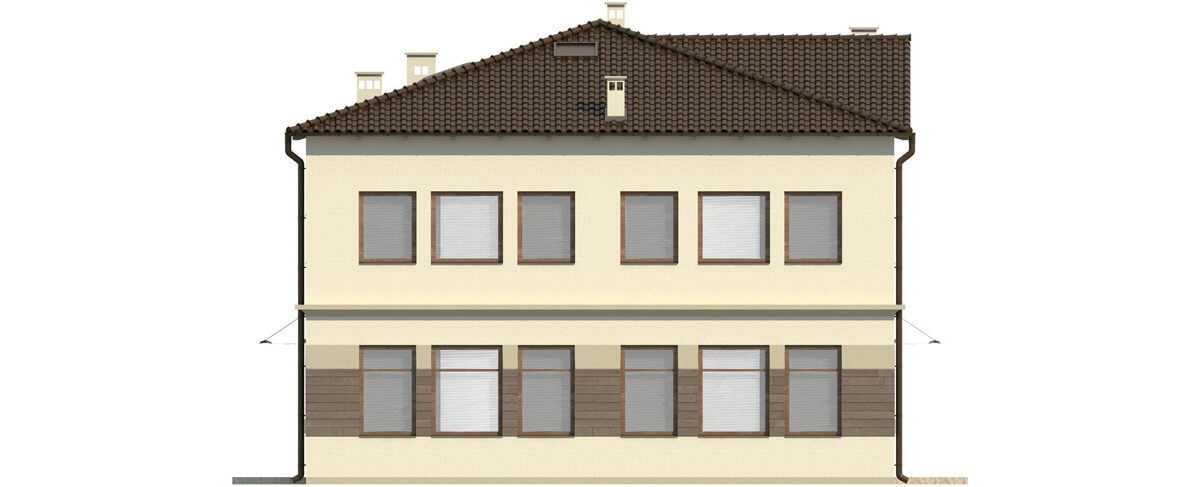

elewacja boczna
Projekt K-39 - elewacja

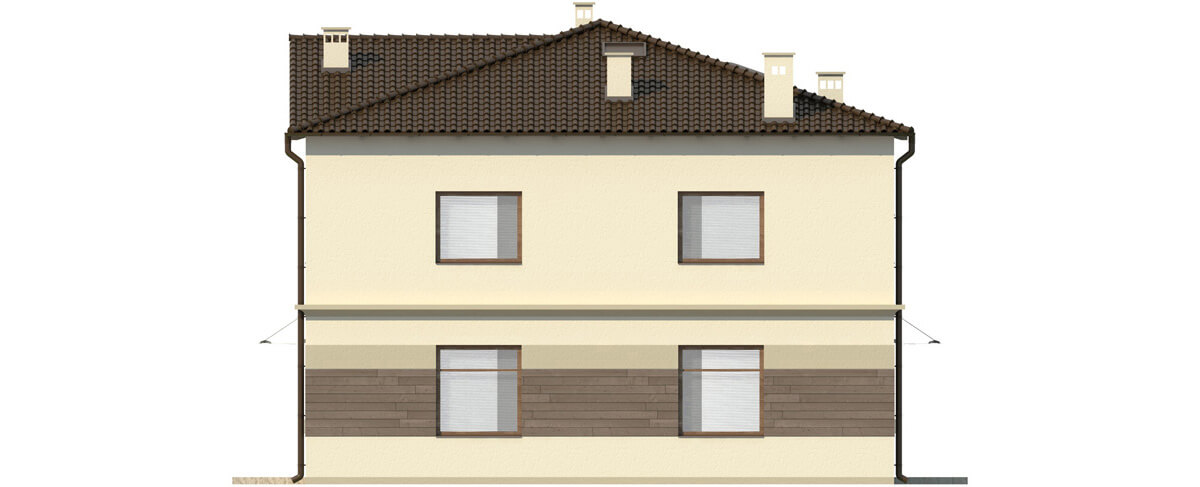

elewacja boczna

zobacz realizacje naszych projektów

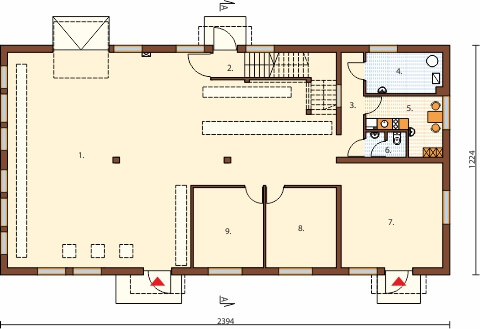

Rzut parteru



Projekt K-39 - rzut

Parter: 257,5 m2

1. Hala produkcyjna 159,7 m2

2. Klatka schodowa 6,9 m2

3. Korytarz 6,7 m2

4. Kotłownia 8,9 m2

5. Pomieszczenie socjalne 10,1 m2

6. WC 2,7 m2

7. Ekspozycja 30,4 m2

8. Biuro 16,1 m2

9. Biuro 16,1 m2

Na parterze zaprojektowaliśmy halę produkcyjną o powierzchni 159,7 m2 z wjazdem dla transportu od strony elewacji ogrodowej, dwa pomieszczenia biurowe o powierzchni 16,1 m2, zaplecze socjalne, oraz kotłownię i pomieszczenie z ekspozycją.

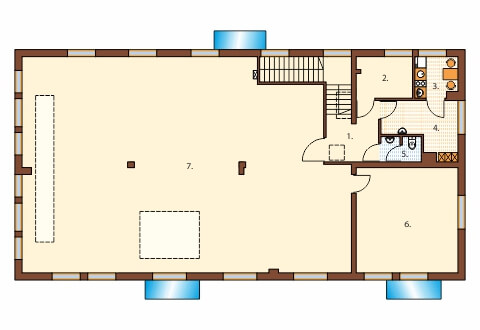

Rzut I piętra



Projekt K-39 - rzut

Piętro: 253,8 m2

1. Komunikacja 12,0 m2

2. Magazyn 6,6 m2

3. Pokój śniadań 4,9 m2

4. Pomieszczenie socjalne 9,7 m2

5. WC 2,7 m2

6. Magazyn 30,4 m2

7. Hala produkcyjna 187,5 m2

Na poddaszu zaprojektowaliśmy dużą halę produkcyjną o powierzchni 187,5m2. Dwa magazyny; główny o powierzchni 30,4 m2 i mniejszy pomocniczy o powierzchni 6,6m2. Dla pracowników zaplanowaliśmy pełne zaplecze z oddzielnymi pokojami śniadań i socjalnym.

Przekrój



Projekt K-39 - przekrój

K-39 Jest prostym projektem piętrowego budynku produkcyjno-usługowego.

Zadaj pytanie dotyczące tego projektu  kliknij

Projekt budynku produkcyjno - magazynowego (cięcie elementów aluminiowych) K-39, piętrowy bez podpiwniczenia. Technologia tradycyjna: ściany zewnętrzne - pustak ceramiczny 25 cm, styropian 12 cm, tynk zewnętrzny. Stropy: żelbetowe. Kąt nachylenia dachu: 19°. Pokrycie dachu: blacha dachówkowa.
Ogrzewanie: budynek ogrzewany z własnego źródła ciepła - kotłownia gazowa do c.o i c.w.u.
Program: 2 hale produkcyjne, 2 magazyny, 2 biura dla pracowników, zaplecze socjalne, zaplecze sanitarne, ekspozycja, kotłownia gazowa.

ZAWARTOŚĆ PROJEKTU:
- projekt architektoniczny budowlany
- projekt konstrukcyjny budowlany
- projekt budowlany wewnętrznych instalacji sanitarnych (c.o, wod-kan, gaz, hydranty p.poż,)
- projekt budowlany wewnętrznej instalacji elektrycznej oraz instalacji odgromowej (w tym m.in: p.poż. wyłącznik prądu, awaryjne oświetlenie ewakuacyjne)
- opinie rzeczoznawców: BHP, Sanitarna, P.poż. dotyczące rozwiązań zastosowanych wewnątrz budynku
- przedmiar robót budowlanych (pełne zestawienie materiałów)
- zgoda na zmiany w projekcie

Powierzchnia zabudowy: 293.30 m²
Powierzchnia użytkowa: 511.20 m²
Kubatura: 2404.60 m³
Szerokość działki: 20.20 m
UWAGA: podawana przez nas minimalna szerokość działki
dotyczy ustawienia domu węższą elewacją.

Ilość kondygnacji: 2
Liczba pomieszczeń: 16
Pokój na parterze: Nie
Możemy dostosować ten projekt do Twoich potrzeb, napisz co chciałbyś w nim zmienić, przeprojektujemy go tak, aby w pełni odpowiadał Twoim oczekiwaniom Garaż: bez garażu
Piwnica: bez podpiwniczenia
Poddasze: piętro
Typ: komercyjne, projekt budynku usługowego, produkcyjne, projekty budynków produkcyjnych
Technologia: tradycyjna

Architekt: Ewa Ferfecka-Homola, Jaromir Mruk
CENA 4 EGZ. PROJEKTU 2 600 PLN 6 500 PLN KUP
PROJEKT

Projekt został opracowany zgodnie z aktualnie obowiązującymi normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
