Projekt domu

Budynek w zabudowie szeregowej

Kod: L-6491
Zadzwoń do nas!
PN - PT od 8 do 16: 12 414 35 06,
12 414 35 34, 12 410 49 71

Projekt na zamówienie. Zapytaj o cenę.

DM-6491 to projekt budynku mieszkaniowego w zabudowie szeregowej, którego stylizacja nawiązuje do najnowszych trendów w architekturze. Prosta wydłużona bryła sprawia, że projekt doskonale nadaje się na wąskie działki, gdzie doskonale komponował się będzie ze współczesną miejską architekturą. Zespół mieszkalny składa się z sześciu segmentów, z czego każdy segment ma pod dwa mieszkania ze wspólną klatką schodową. Projekt idealny dla dewelopera, który szuka niewielkiego szeregowca o atrakcyjnej modernistycznej architekturze.

zobacz realizacje naszych projektów

Rzut parteru



Projekt domu L-6491 - rzut

Parter: Segment "A", "D", "E", "F": 41,4 m2

1. 1/2 klatki schodowej 6,3 m2

2. Hall 5,3 m2

3. Aneks kuchenny 6,9 m2

4. WC 1,3 m2

5. Pokój dzienny 21,7 m2 Segment "B": 41,4 m2

6. 1/2 klatki schodowej 6,3 m2

7. Hall 5,3 m2

8. Aneks kuchenny 6,9 m2

9. WC 1,3 m2

10. Pokój dzienny 21,7 m2 Segment "C": 41,4 m2

11. 1/2 klatki chodowej 6,3 m2

12. Hall 5,3 m2

13. Aneks kuchenny 6,9 m2

14. WC 1,3 m2

15. Pokój dzienny 21,7 m2



W każdym segmencie na parterze zaprojektowaliśmy duży pokój dzienny z aneksem kuchennym. Program parteru uzupełnia WC, ciąg komunikacyjny na pierwsze piętro i hall. Wejście do mieszkania jest ze wspólnej dla segmentu klatki schodowej.

Rzut I piętra



Projekt domu L-6491 - rzut

I piętro: Segment "A", "D", "E", "F": 43,7 m2

1. 1/2 klatki schodowej 5,5 m2

2. Hall + schody 6,0 m2

3. Pokój 12,7 m2

4. Łazienka 5,0 m2

5. Pokój 14,5 m2 Segment "B": 43,7 m2

6. 1/2 klatki schodowej 5,5 m2

7. Hall + schody 6,0 m2

8. Pokój 12,7 m2

9. Łazienka 5,0 m2

10. Pokój 14,5 m2 Segment "C": 43,7 m2

11. 1/2 klatki chodowej 5,5 m2

12. Hall + schody 6,0 m2

13. Pokój 12,7 m2

14. Łazienka 5,0 m2

15. Pokój 14,5 m2



Na pierwszym piętrze zaprojektowaliśmy strefę sypialną z dwoma pokojami oraz łazienką. Jest to doskonałe miejsce do codziennego odpoczynku, zapewniające doskonałe warunki mieszkańcom.

Rzut II piętra



Projekt domu L-6491 - rzut

II piętro: Segment "A", "E", "F": 41,4 m2

1. 1/2 klatki schodowej 5,5 m2

2. Hall 9,4 m2

3. Kuchnia 6,9 m2

4. Spiżarnia 2,0 m2

5. WC 1,3 m2

6. Pokój dzienny 18,7 m2 Segment "B": 41,4 m2

7. 1/2 klatki schodowej 5,5 m2

8. Hall 6,9 m2

9. Kuchnia 6,9 m2

10. Spiżarnia 2,0 m2

11. WC 1,3 m2

12. Pokój dzienny 18,7 m2 Segment "C", "D": 41,9 m2

13. 1/2 klatki chodowej 5,5 m2

14. Hall 5,2 m2

15. Kuchnia 7,1 m2

16. WC 1,3 m2

17. Pokój dzienny 22,7 m2



Na drugim piętrze zaprojektowaliśmy strefę dzienną drugiego mieszkania. Na program mieszkania składa się hall, kuchnia ze spiżarnią, jeden duży pokój dzienny, wc oraz schody na trzecie piętro.

Rzut III piętra



Projekt domu L-6491 - rzut

III piętro: Segment "A", "D", "E", "F": 43,5 m2

1. Hall + schody 6,7 m2

2. Pokój 8,9 m2

3. Pokój 8,8 m2

4. Łazienka 4,5 m2

5. Pokój 14,6 m2 Segment "B": 42,0 m2

6. Hall + schody 6,7 m2

7. Pokój 16,2 m2

8. Łazienka 4,5 m2

9. Pokój 14,6 m2 Segment "C": 43,5 m2

10. Hall + schody 6,7 m2

11. Pokój 8,9 m2

12. Pokój 8,8 m2

13. Łazienka 4,5 m2

14. Pokój 14,6 m2



Na trzecim piętrze zaprojektowaliśmy strefę sypialną dla drugiego mieszkania. Składają się na nią trzy pokoje oraz łazienka.

Model



Projekt domu L-6491 - model

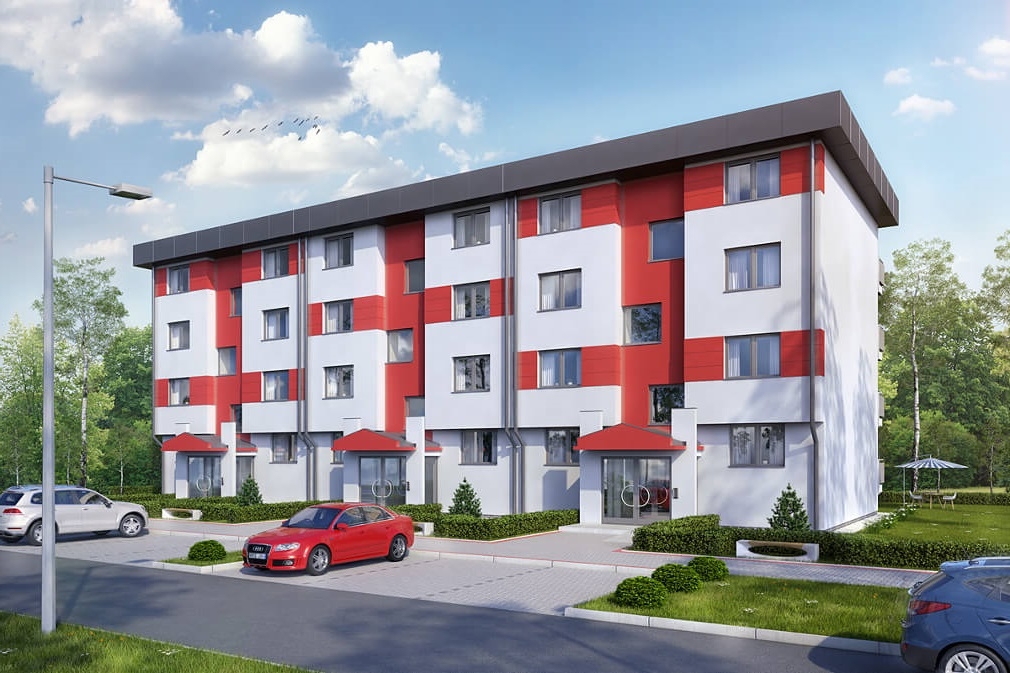

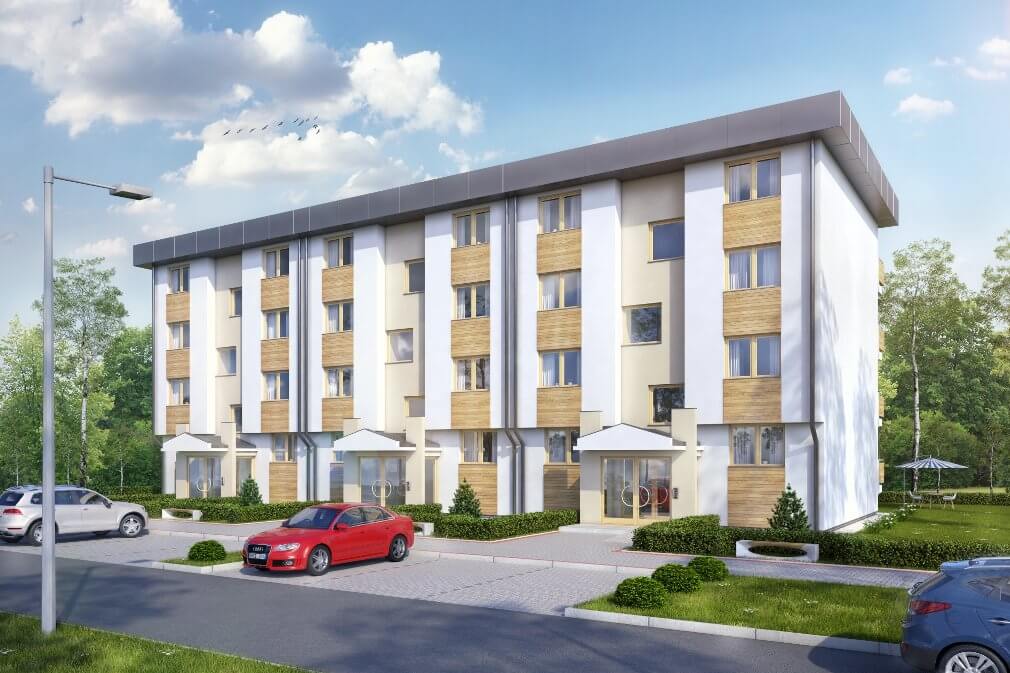

Bryła budynku o wydłużonej formie jest prosta, co obniża koszty budowy. Elewacja frontowa przykuwa wzrok swoją atrakcyjną nowoczesną formą, którą można dodatkowo podkreślić przez zastosowanie różnorodnych materiałów elewacyjnych. Obie elewacje boczne pozbawione są okien , natomiast elewacja ogrodowa zawiera dużą ilość przeszkleń, które doświetlają poszczególne mieszkania.

Elewacje



Projekt domu L-6491 - elewacja
elewacja ogrodowa
Projekt domu L-6491 - elewacja
elewacja frontowa
Projekt domu L-6491 - elewacja
elewacja boczna
Projekt domu L-6491 - elewacja
elewacja boczna

Przekrój



Projekt domu L-6491 - przekrój

DM-6491 to doskonały projekt na działki w terenach silnie zurbanizowanych, gdzie trudno o przestronne działki. Nowoczesna modernistyczna architektura sprawia, że projekt łatwo wpisze się w miejski krajobraz.

Zadaj pytanie dotyczące tego projektu  kliknij

Projekt sześciu budynków jednorodzinnych dwulokalowych w zabudowie szeregowej L-6491. Obiekt trzypiętrowy, bez garażu i bez podpiwniczenia. Technologia tradycyjna. Ściany zewnętrzne: pustak Silka 18 cm, styropian 15 cm, tynk zewnętrzny. Stropy: żelbetowe. Kąt nachylenia stropodachu 3%.
Program: sześć budynków jednorodzinnych. W każdym budynku dwa mieszkania ze wspólną klatką schodową. Każde mieszkanie dwupoziomowe zawiera: salon z kuchnią lub aneksem kuchennym, WC, łazienkę oraz 2 lub 3 pokoje.
Ogrzewanie: każde mieszkanie posiada wąłsny kocioł gazowy dwufunckyjny do c.o i c.w.u.

ZAWARTOŚĆ PROJEKTU:
- projekt architektoniczny budowlany
- projekt konstrukcyjny budowlany
- projekt budowlany wewnętrznych instalacji sanitarnych (c.o, wod-kan,gaz)
- projekt budowlany wewnętrznej instalacji elektrycznej oraz instalacji odgromowej
- kosztorys inwestorski budowlany z pełnym przedmiarem robót
- zestawienie materiałów budowlanych
- zgoda na zmiany w projekcie



Powierzchnia zabudowy: 338.70 m²
Powierzchnia użytkowa: 1019.70 m²
Kubatura: 3731.10 m³
Szerokość działki: 18.60 m
UWAGA: podawana przez nas minimalna szerokość działki
dotyczy ustawienia budynku węższą elewacją.

Ilość kondygnacji: 4
Kąt nachylenia dachu: 3,00%
Ilość pokoi: 5
Pokój na parterze: Tak
Wysokość budynku: 11.84 m
Możemy dostosować ten projekt do Twoich potrzeb, napisz co chciałbyś w nim zmienić, przeprojektujemy go tak, aby w pełni odpowiadał Twoim oczekiwaniom Garaż: bez garażu
Piwnica: bez podpiwniczenia
Poddasze: piętro
Typ: piętrowe, komercyjne, dom w zabudowie szeregowej, wielorodzinne, budynek wielorodzinny, projekt budynku wielorodzinnego, projekty budynków wielorodzinnych, w zabudowie szeregowej
Technologia: tradycyjna
Styl: modernistyczny

Architekt: Ewa Ferfecka-Homola, Jaromir Mruk
