Projekt Budynek agroturystyczny, Dom weselny Kod: K-37
Masz pytania, chcesz zamówić projekt. Zadzwoń do nas!
PN - PT od 8 do 16: 12 414 35 06,
12 414 35 34, 12 410 49 71 /
PN - PT od 16 do 18: 790 625 570

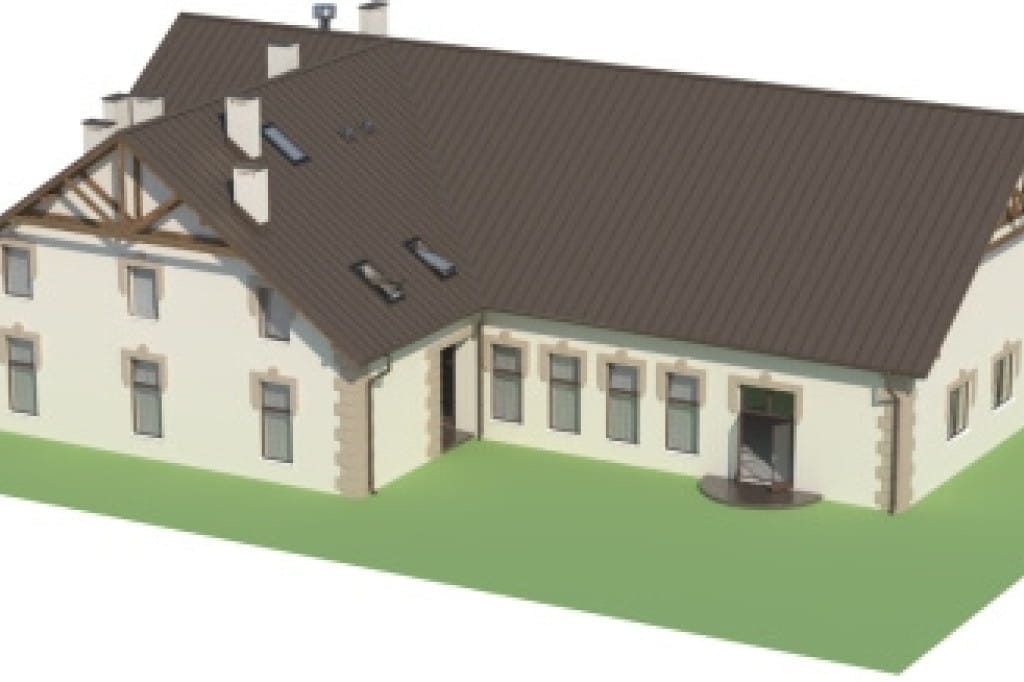

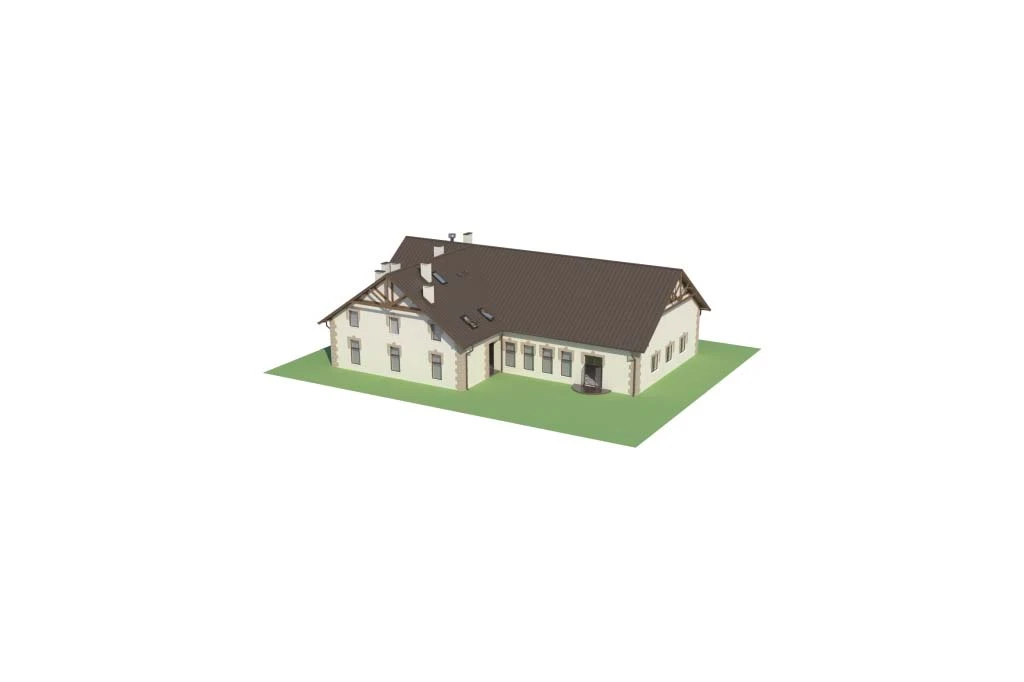

Model

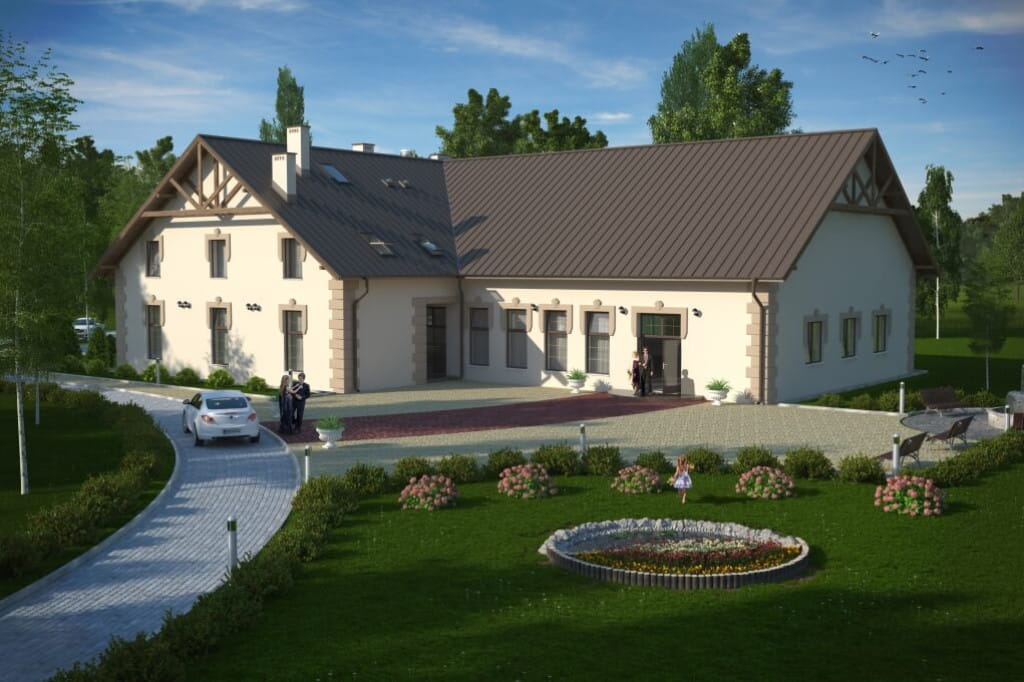

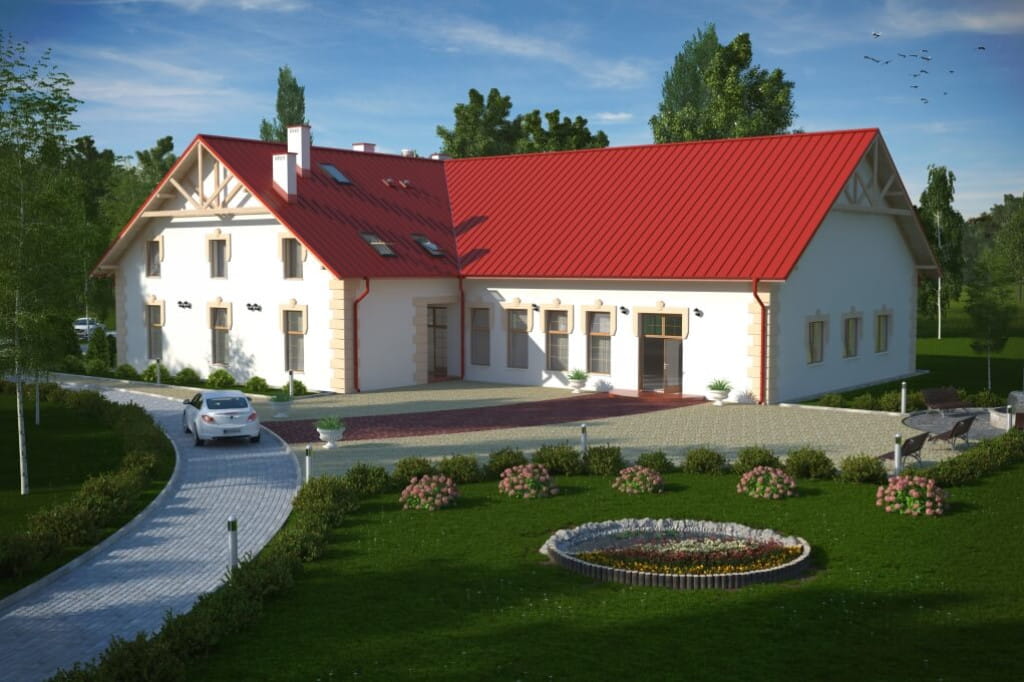

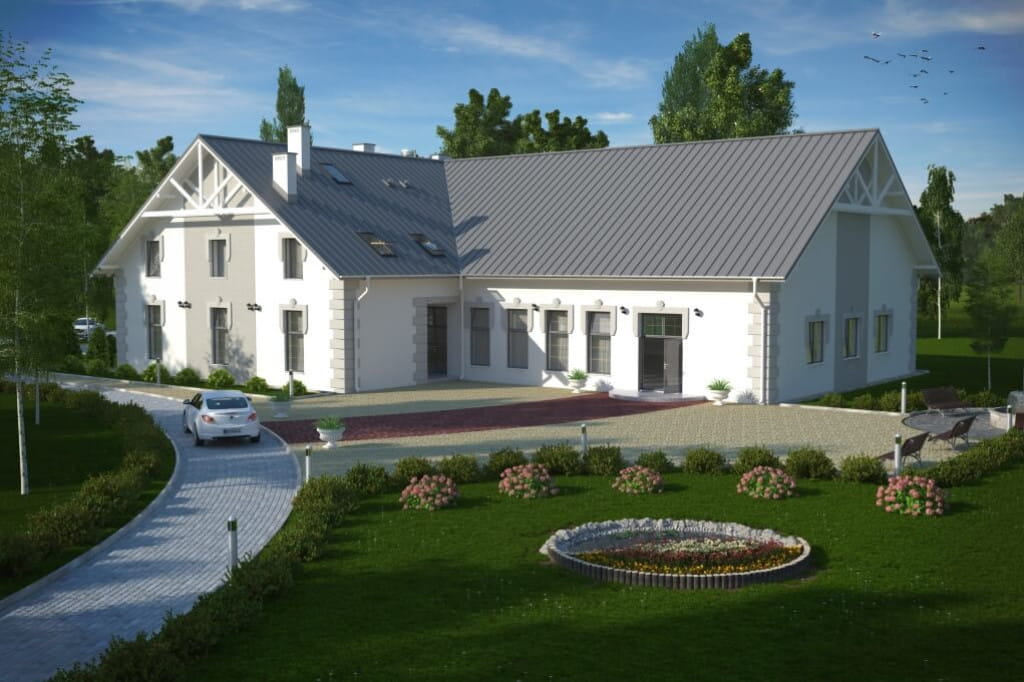

Projekt posiada tradycyjną architekturę, bryła obiektu jest miła dla oka. Mała ilość skomplikowanych detali w architekturze sprawia, że obiekt jest prosty i stosunkowo tani w realizacji. Połacie dachowe nachodzą na siebie pod kątem prostym co dodaje bryle nieco dynamiki. Do wybudowania K-37 będzie potrzebna działka o szerokości min. 30,8 m.
Elewacje

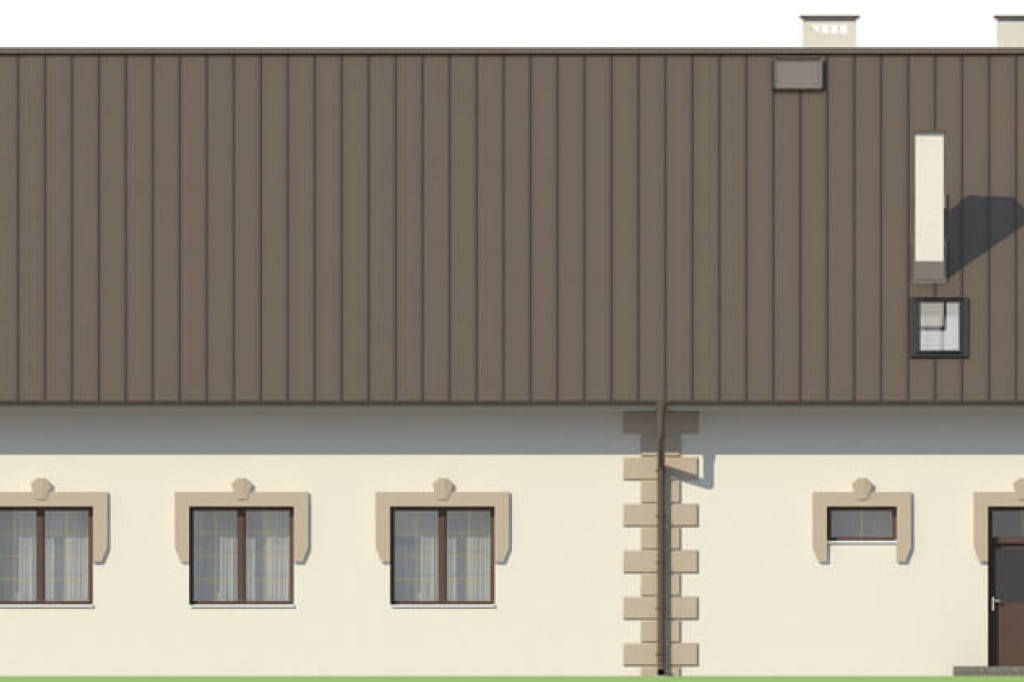

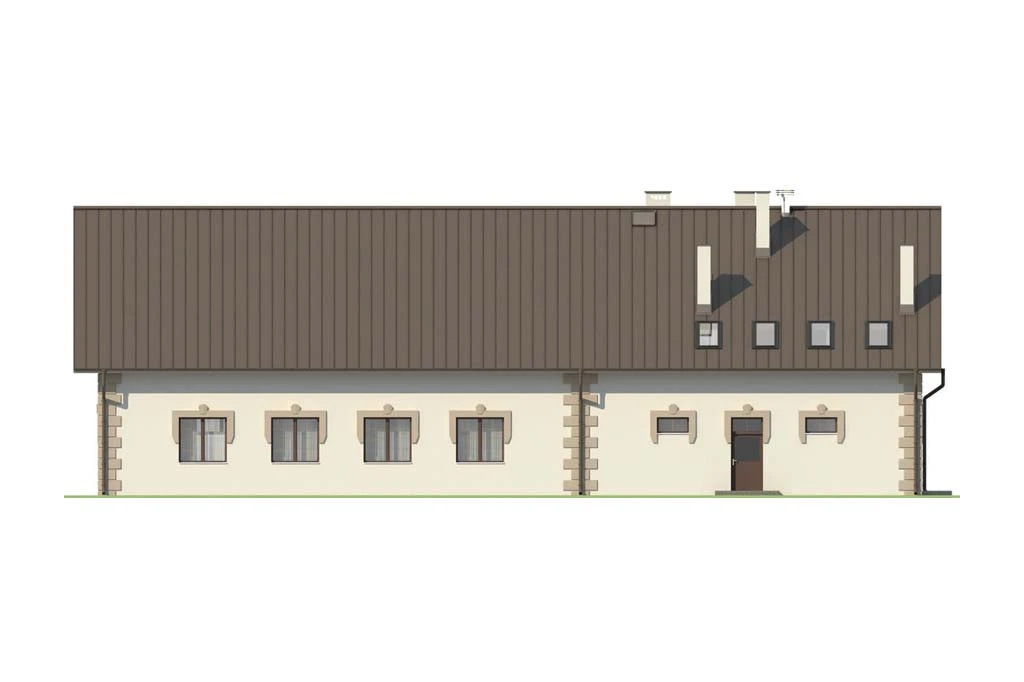

elewacja ogrodowa

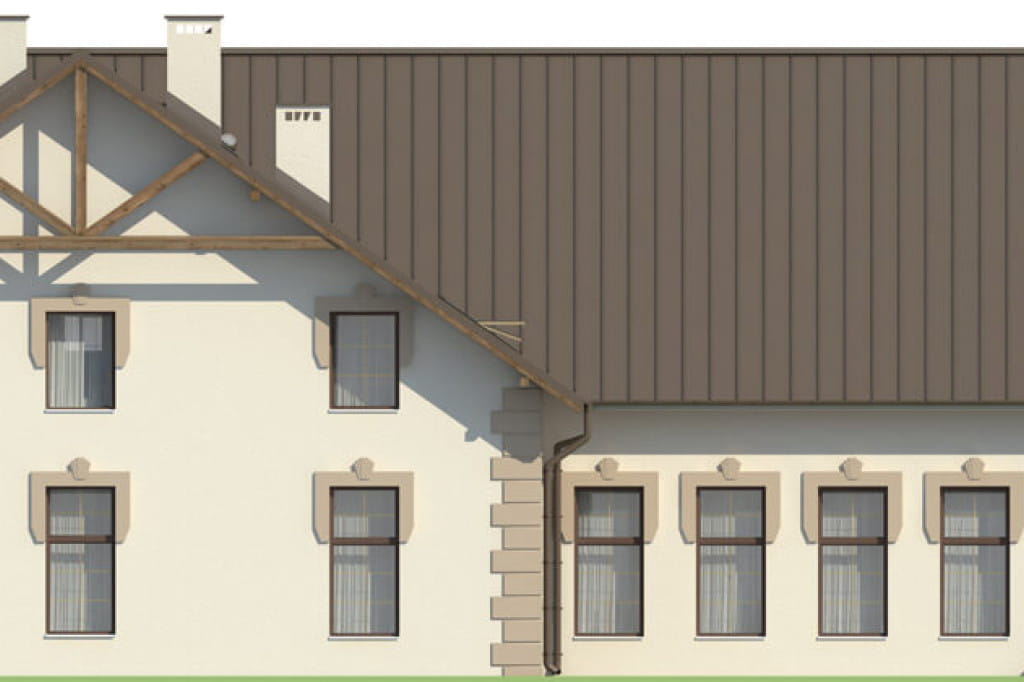

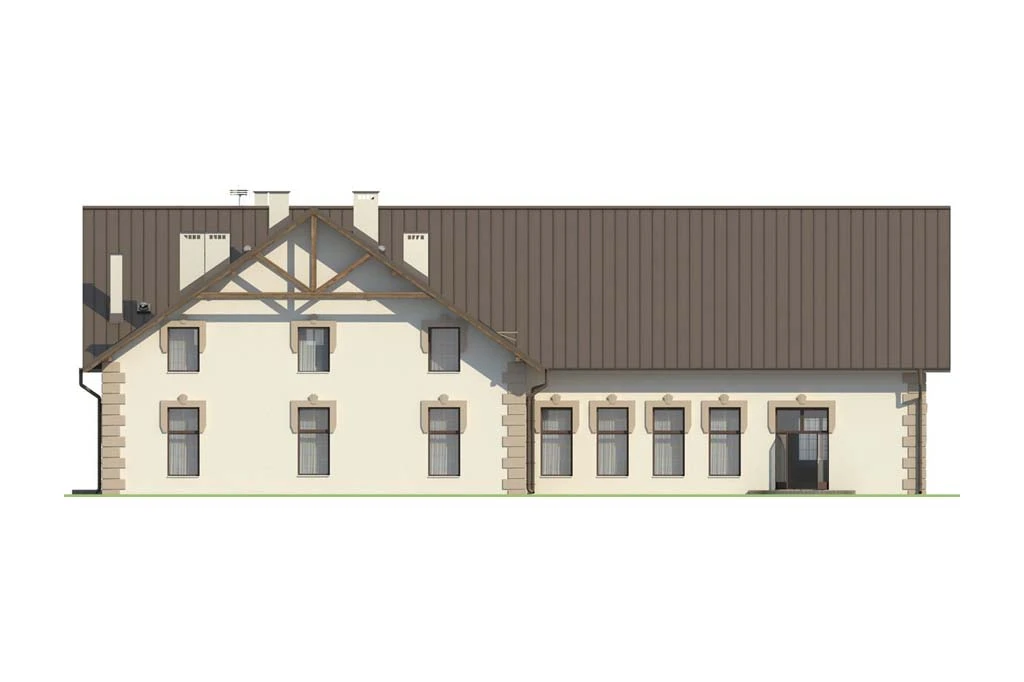

elewacja frontowa

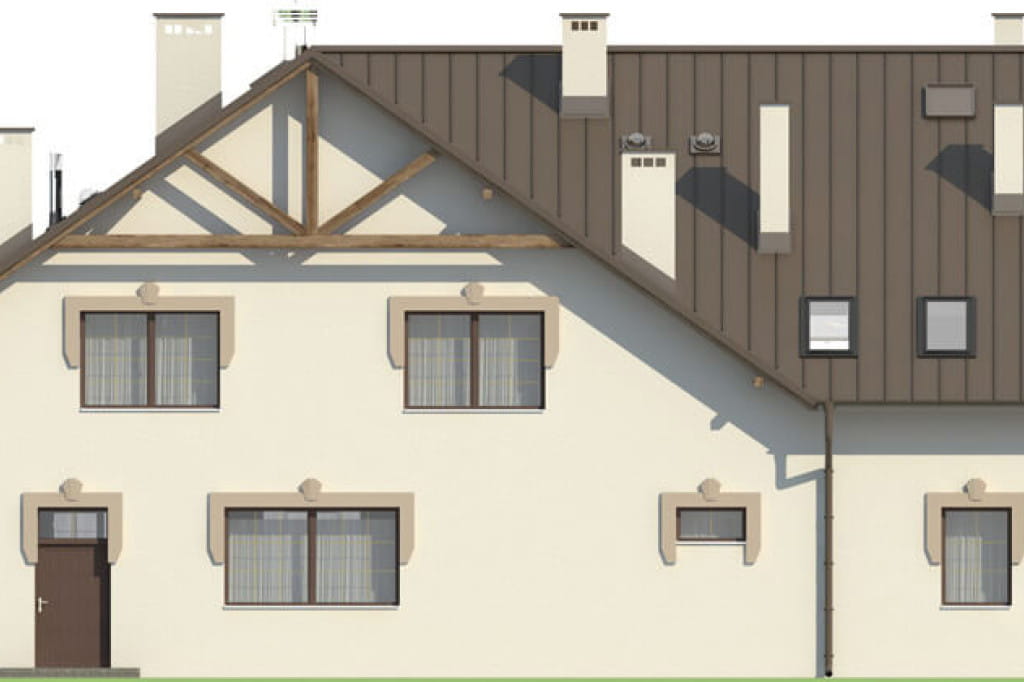

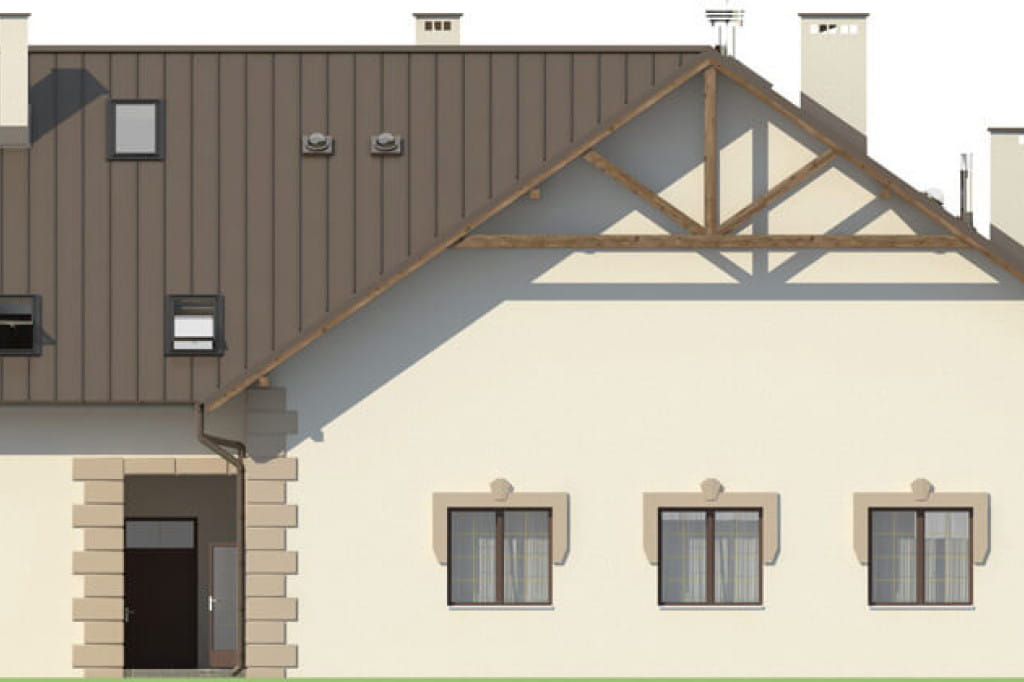

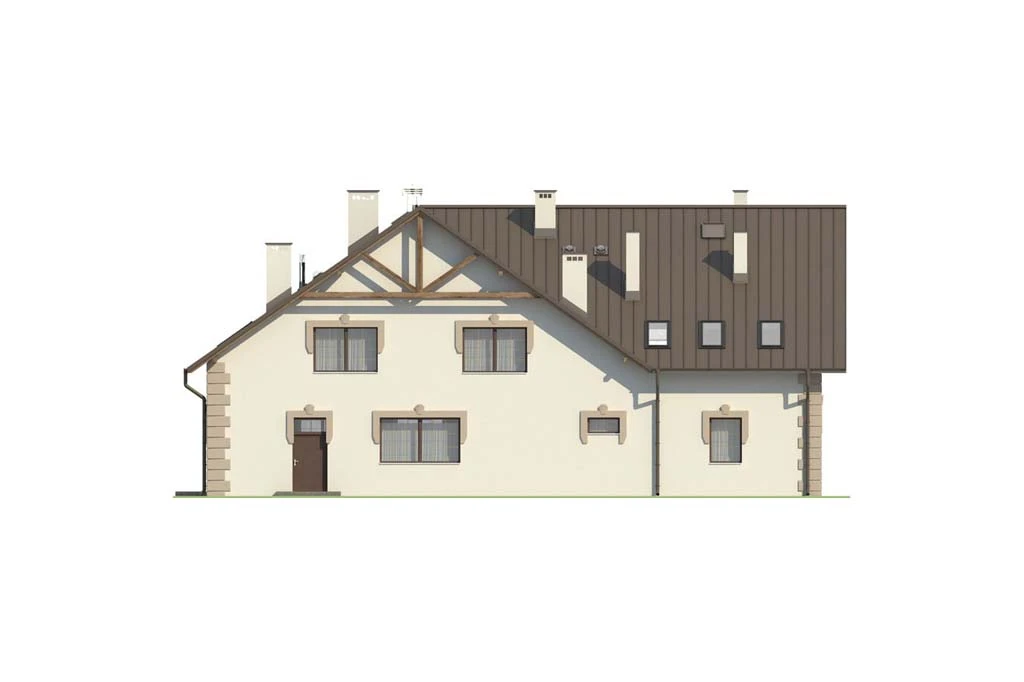

elewacja boczna

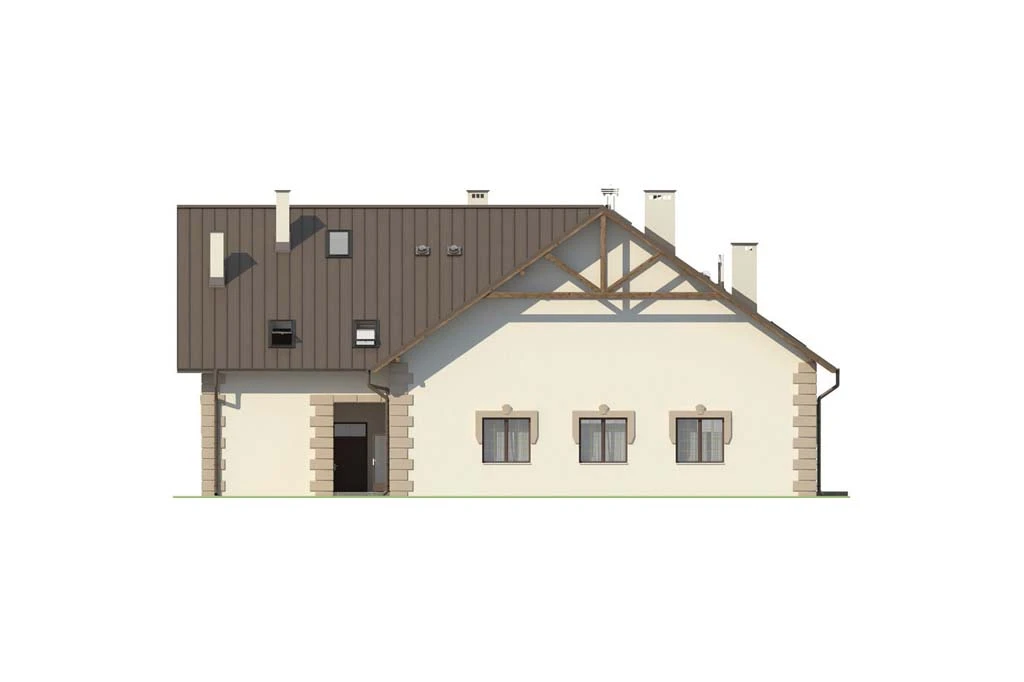

elewacja boczna

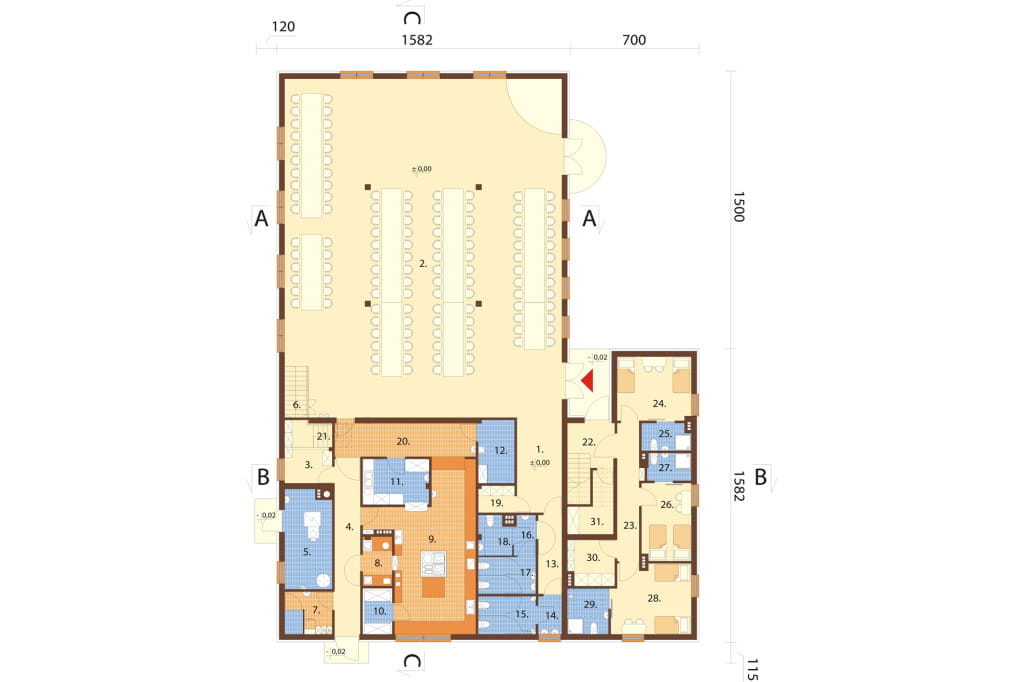

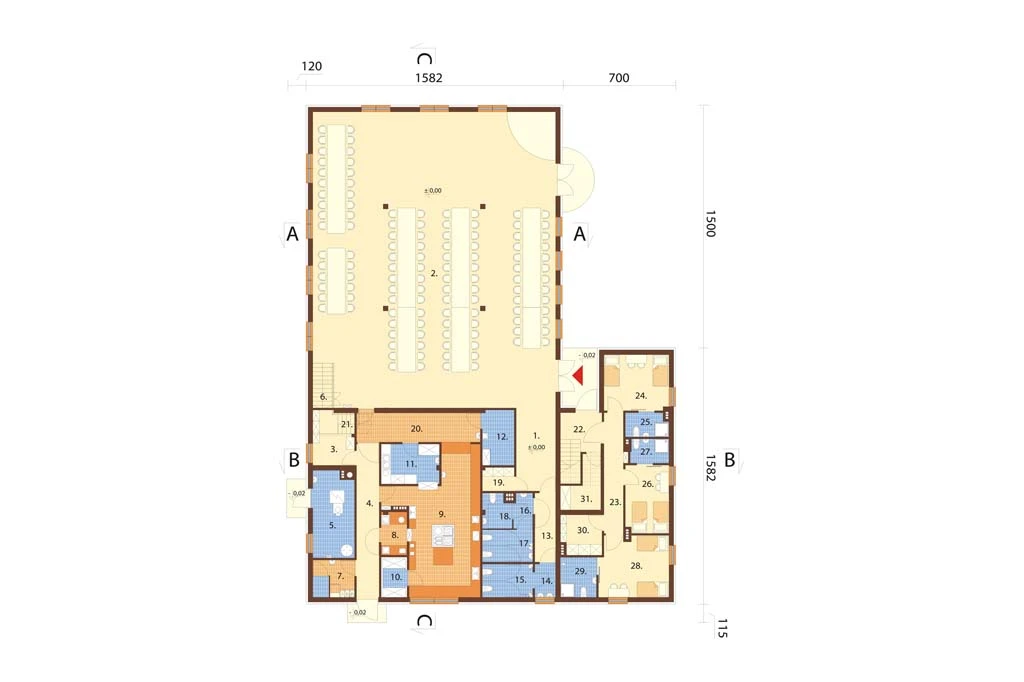

Rzut parteru

Parter: 525,3 m2
1. Hall 12,5 m2
2. Sala konsumpcyjna 270,4 m2
3. Magazyn produktów 8,6 m2
4. Korytarz 15,8 m2
5. Kotłownia 13,7 m2
6. Schowek 1,83 m2
7. Pom. gosp.-socjalne 5,8 m2
8. Obróbka jaj/warzyw 4,2 m2
9. Kuchnia 39,0 m2
10. Chłodnia 3,5 m2
11. Zmywalnia 8,8 m2
12. Pomieszczenie gospodarcze 6,5 m2
13. Korytarz 5,5 m2
14. Przedsionek 2,7 m2
15. WC męski 6,4 m2
16. Przedsionek 2,7 m2
17. WC damski 6,2 m2
18. WC damski i dla os. niepełnospr. 3,7 m2
19. Magazyn 2,9 m2
20. Wydawalnia 11,5 m2
21. Schody 8,4 m2
22. Hall + 1/2 schodów 10,6 m2
23. Korytarz 9,0 m2
24. Pokój 14,0 m2
25. Łazienka 3,8 m2
26. Pokój 11,4 m2
27. Łazienka 3,8 m2
28. Pokój 16,2 m2
29. Łazienka 5,5 m2
30. Magazyn 6,3 m2
31. Schowek 6,0 m2

Na parterze zaprojektowaliśmy dużą salę bankietową wraz z pełnym zapleczem kuchennym. Do dyspozycji są także trzy pokoje noclegowe (dwuosobowe) pod wynajem, oraz małe zaplecze socjalno-gospodarcze dla pracowników. Węzeł sanitarny dostosowaliśmy do potrzeb osób niepełnosprawnych.

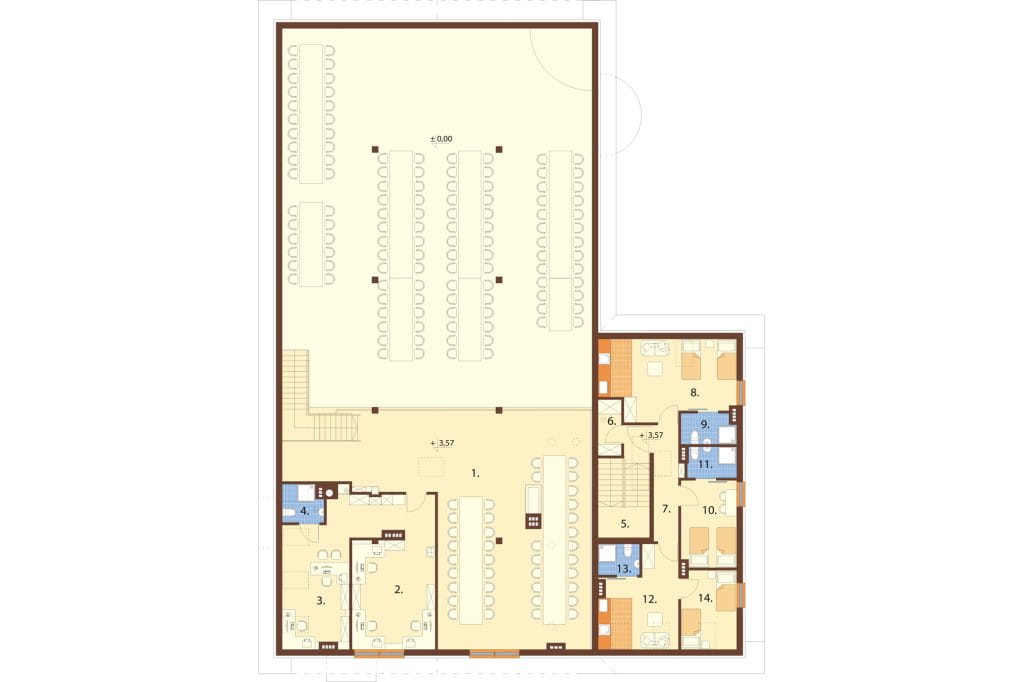

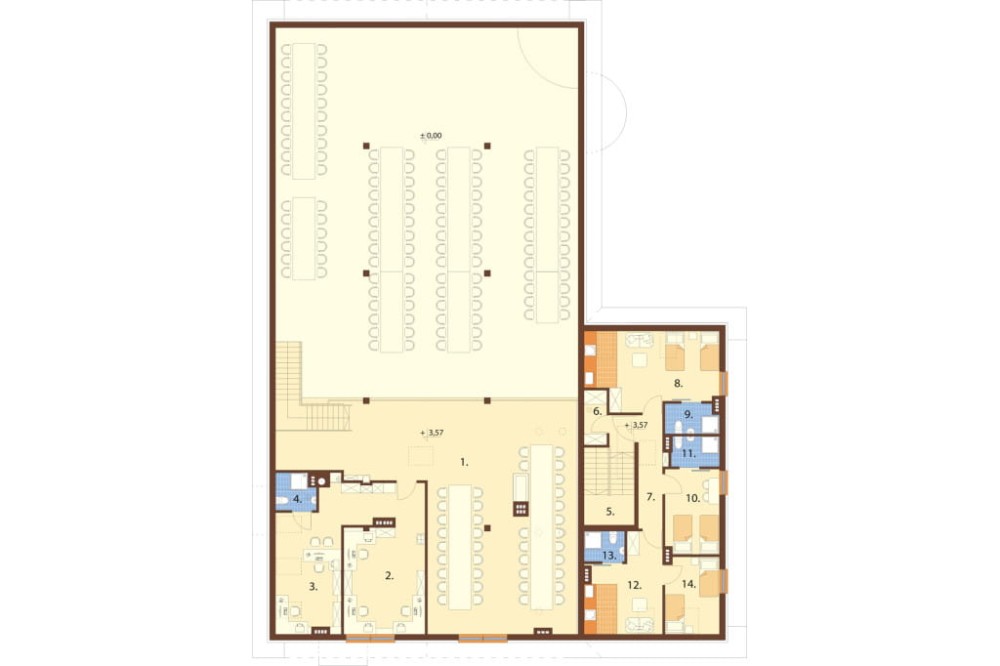

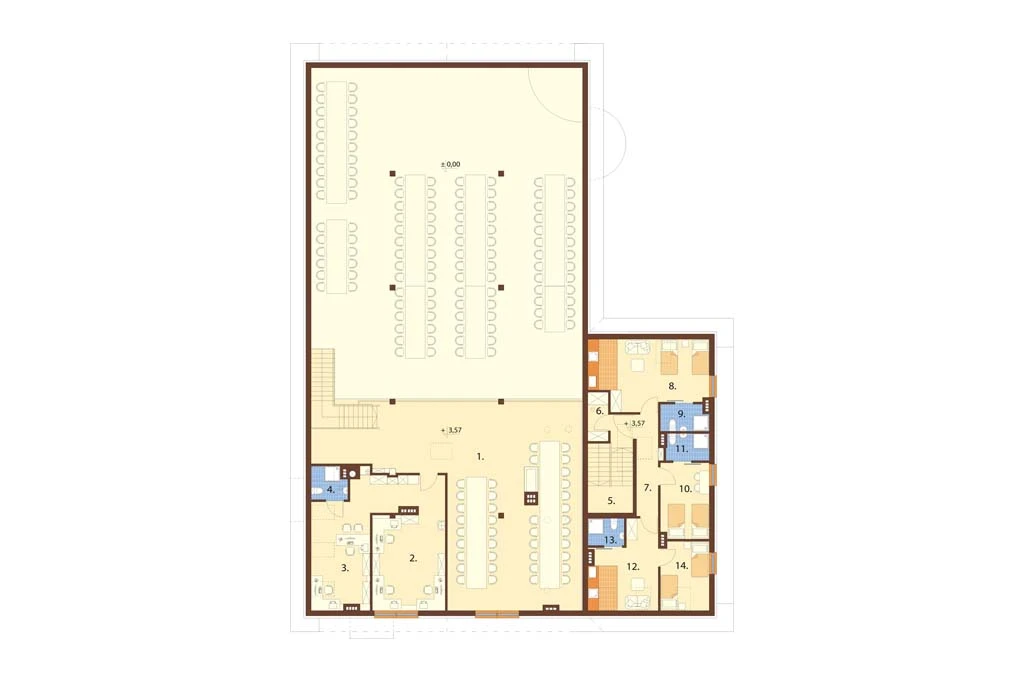

Rzut poddasza

Poddasze: 241,7 m2
1. Antresola 108,0 m2
2. Biuro 25,9 m2
3. Biuro 25,2 m2
4. Łazienka 2,4 m2
5. 1/2 schodów 6,8 m2
6. Magazyn bielizny 3,1 m2
7. Korytarz 6,9 m2
8. Pokój z aneksem kuch. 19,6 m2
9. Łazienka 3,9 m2
10. Pokój 11,2 m2
11. Łazienka 3,8 m2
12. Pokoj z aneksem kuch. 13,6 m2
13. Łazienka 3,0 m2
14. Pokój 8,4 m2

Na poddaszu zaprojektowaliśmy sporą antresolę, która daje dodatkową przestrzeń do urządzenia mniejszej sali konsumpcyjnej. Są tu także trzy pokoje noclegowe oraz dwa pomieszczenia, które mogą służyć managerowi jako biuro.

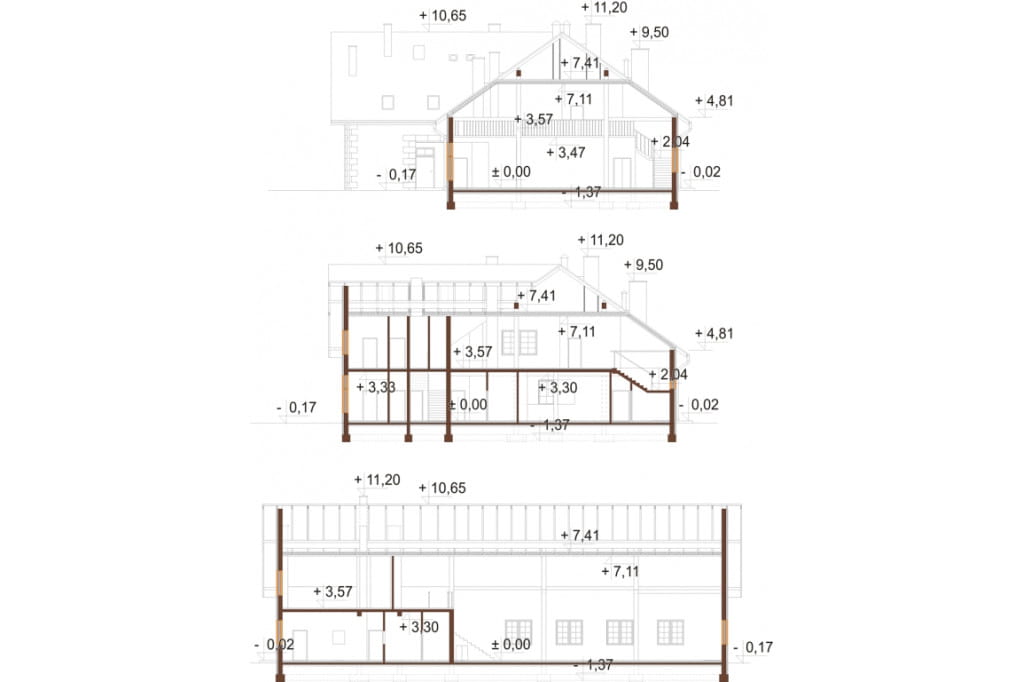

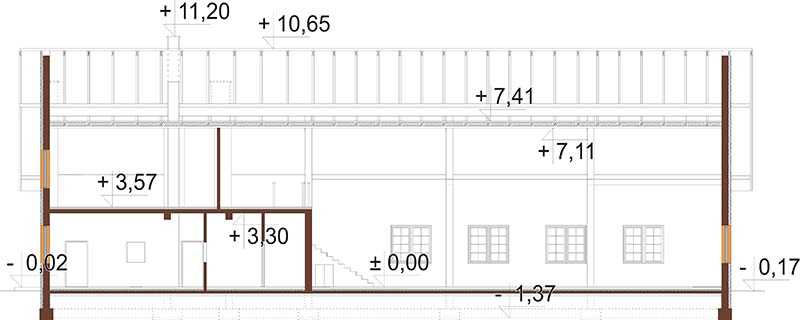

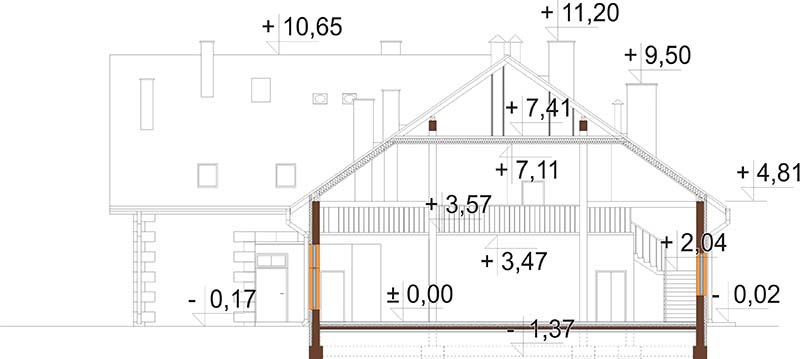

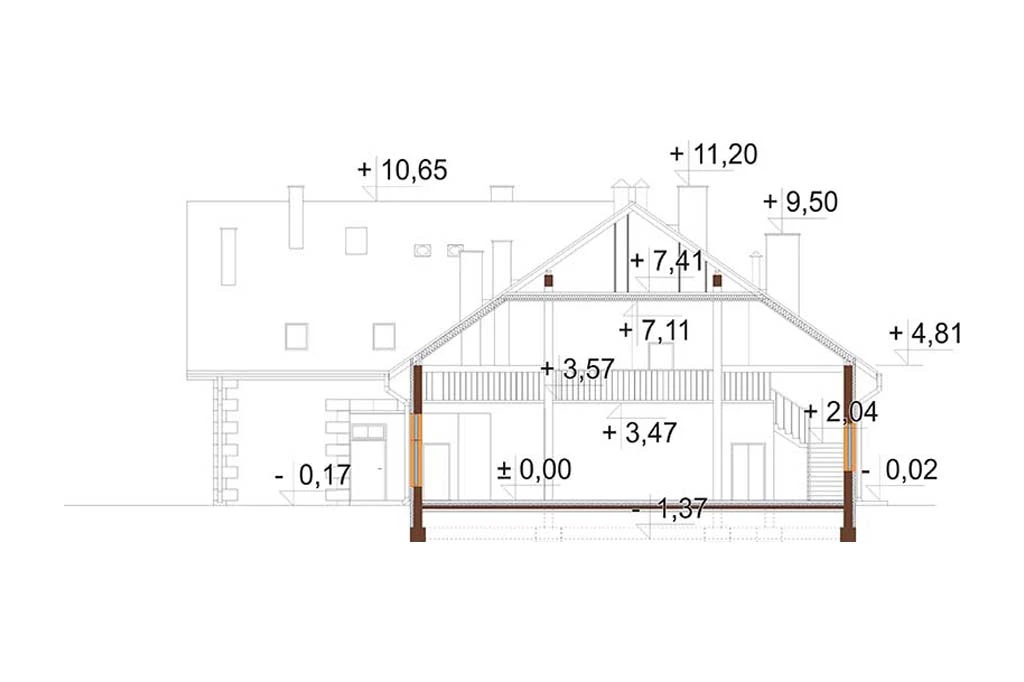

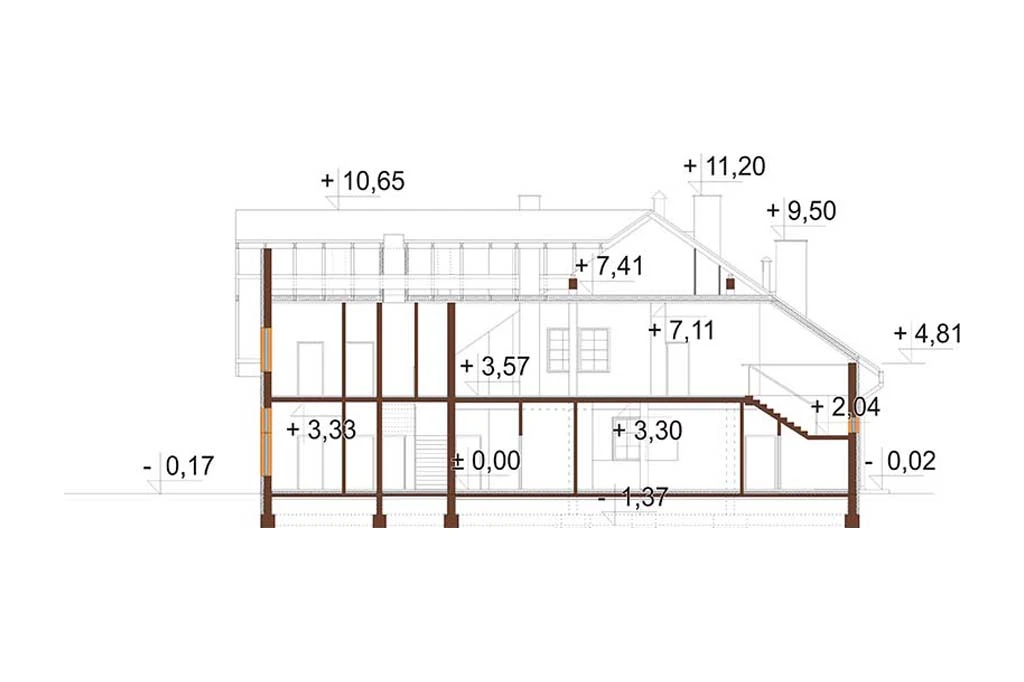

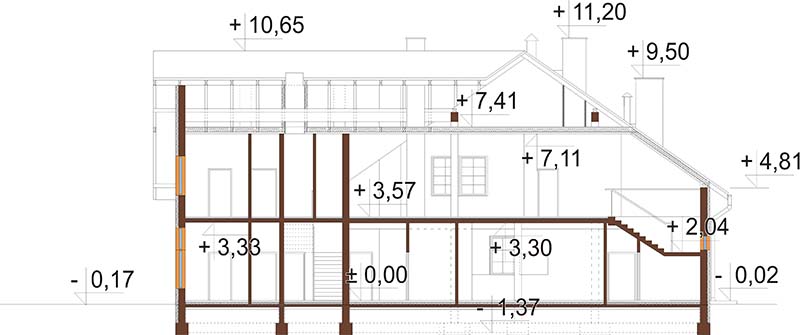

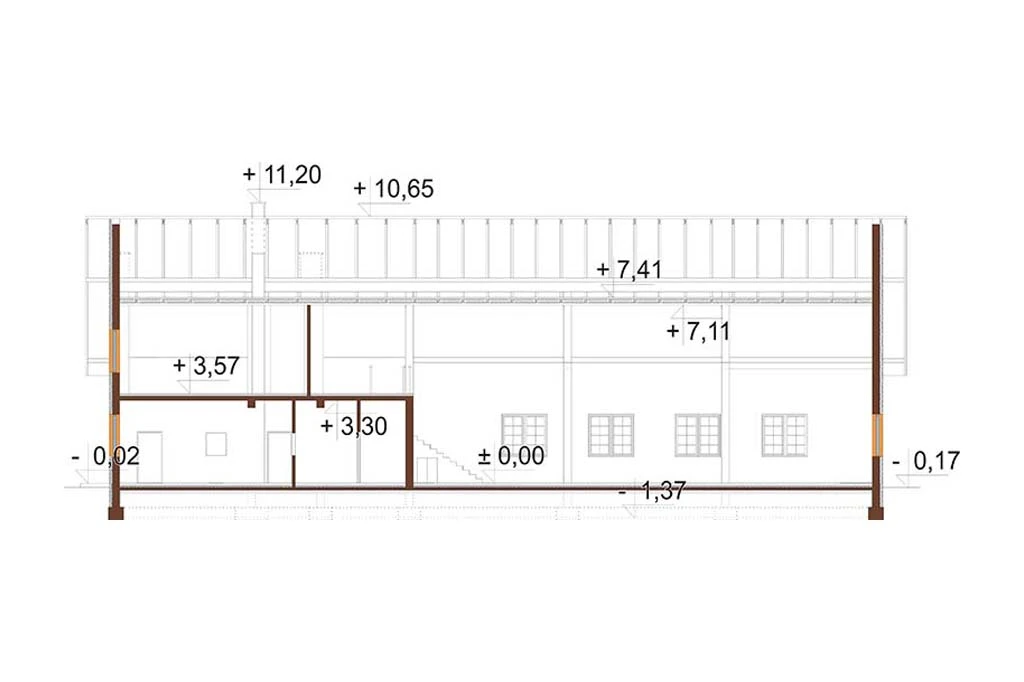

Przekrój

Projekt budynku agroturystycznego, który można wykorzystywać jako dom weselny. Posiada dodatkową przestrzeń na poddaszu (antresola)

POWIĘKSZ PRZEKRÓJ

Projekt budynku agroturystycznego mogący pełnić funkcję domu weselnego, restauracji lub zajazdu K-37, parterowy z poddaszem użytkowym (antresola+pokoje), bez podpiwniczenia.

Technologia tradycyjna: ściany zewnętrzne - pustak ceramiczne Max 29 cm, styropian 15 cm, tynk zewnętrzny.
Strop nad zapleczem parteru oraz częścią z pokojami: żelbetowy.
Kąt nachylenia dachu: 35°. Pokrycie dachu: blacha dachówkowa
Ogrzewanie: kotłownia na paliwo stałe.
Program: sala bankietowa z antresolą dla około 170 osób, kuchnia, zaplecze kuchenne, zaplecze sanitarne, zaplecze socjalne, zaplecze magazynowe, 5 pokoi noclegowych (dwuosobowe) z łazienkami w tym jeden dla osób niepełnosprawnych, 1 apartament (salon z aneksem kuchennym, pokój, łazienka), kotłownia na paliwo stałe, biuro, łazienka.

ZAWARTOŚĆ PROJEKTU:
- projekt architektoniczny budowlany
- projekt konstrukcyjny budowlany
- projekt budowlany wewnętrznych instalacji sanitarnych (c.o, wod-kan, gaz, wentylacja mechaniczna kuchni, wentylacja na sali bankietowej, hydranty p.poż.)
- projekt budowlany wewnętrznej instalacji elektrycznej oraz instalacji odgromowej
- projektowana charakterystyka energetyczna
- zestawienie materiałów budowlanych
- zestawienie elementów więźby dachowej
- zgoda na zmiany w projekcie

 Powierzchnia zabudowy: 598.30 m²
Powierzchnia użytkowa: 767.00 m²
Kubatura: 5011.99 m³
Szerokość działki: 30.80 m
Ilość kondygnacji: 2
Liczba pomieszczeń: 45
Kąt nachylenia dachu: 35°
Ilość pokoi: 7
Pokój na parterze: Tak
Wysokość budynku: 10.82 m
Rodzaj ogrzewania: paliwo stałe
Wskaźnik energii pierwotnej: 29.70 kWh/(m²·rok)
Możemy dostosować ten projekt do Twoich potrzeb, napisz co chciałbyś w nim zmienić, przeprojektujemy go tak, aby w pełni odpowiadał Twoim oczekiwaniom Garaż: bez garażu
Piwnica: bez podpiwniczenia
Poddasze: poddasze użytkowe
Typ: gastronomiczne, komercyjne, projekt motelu, projekt karczmy, projekt budynku usługowego, projekt zajazdu, projekt domu weselnego, pensjonat, projekt pensjonatu, projekt budynku gastronomicznego, restauracja, projekt restauracji, projekt budynku konferencyjnego
Technologia: tradycyjna

Autorzy projektu: Ewa Ferfecka-Homola, Łukasz Szczepaniak
CENA 3 EGZ. PROJEKTU 3 600PLN

Uzyskujemy pozwolenia na budowę i wykonujemy adaptacje do konkretnej działki  sprawdź szczegóły >>

Projekt został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
