Pensjonat, Dom weselny
Kod: K-31
 |
W podanej cenie oferujemy 3 kopie projektu architektoniczno-budowlanego potrzebnego do uzyskania pozwolenia na budowę oraz 3 kopie projektu technicznego niezbędnego do prowadzenia budowy sprawdź >> |
 |
Projekt wysyłamy w terminie 14 dni roboczych od daty złożenia zamówienia |
 |
Parametry projektu zobacz >> |
 |
Istnieje również możliwość zakupu wersji elektronicznej (w formacie dwg) projektu architektoniczno - budowlanego skontaktuj się >> |
 |
Koszty budowy zobacz >> |
 |
Forum dotyczące tego projektu zobacz >> |
 |
Zmiany istotne i nieistotne, które możesz wprowadzić w tym projekcie sprawdź >> |
 |
Adaptacja i pozwolenie na budowę zobacz >> |
 |
Jeśli masz pytanie |
Prezentacja projektu
Opis projektu
K-31. Projekt pensjonatu, projekt domu weselnego, projekt hotelu, projekt motelu, projekt zajazdu, projekt karczmy, projekt restauracji, projekt budynku noclegowego, projekt domu opieki, projekt domu spokojnej starości, projekt sanatorium, projekt hali

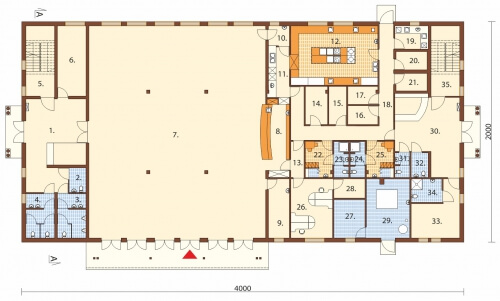

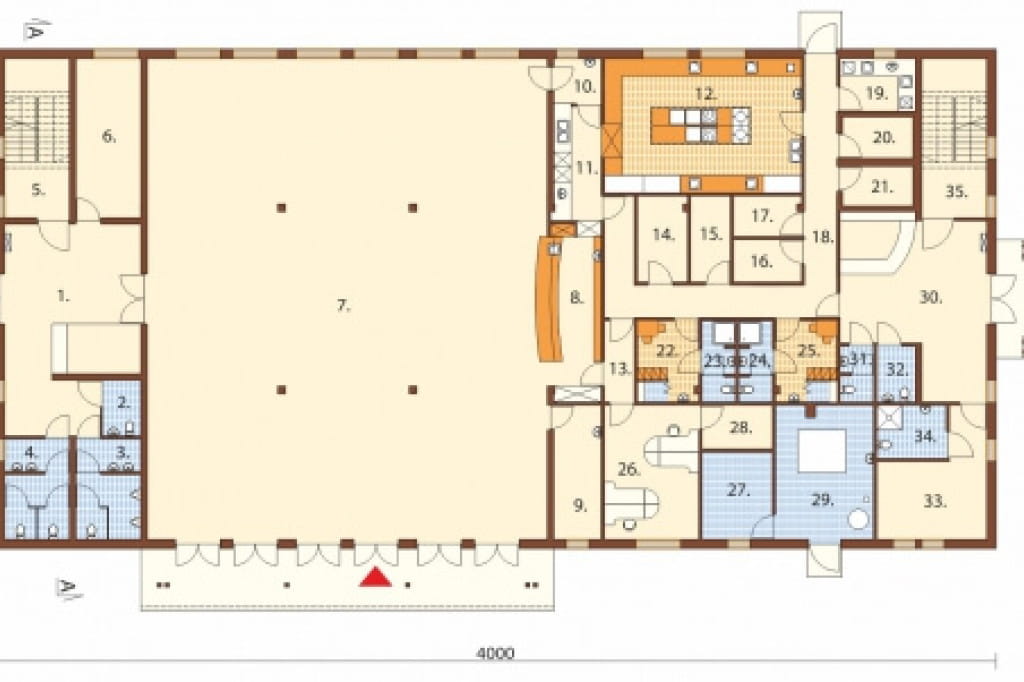

Rzut parteru
Parter: 722,20 m²
1. Hall + szatnia 41,8 m²
2. WC dla osób niepełnosprawnych 3,4 m²
3. WC męski 10,1 m²
4. WC damski 10,1 m²
5. Klatka schodowa 18,9 m²
6. Biuro 16,6 m²
7. Sala konsumpcyjna 307,8 m²
8. Bar 14,3 m²
9. Magazyn porządkowy 10,2 m²
10. Rozdzielnia 3,4 m²
11. Zmywalnia 9,2 m²
12. Kuchnia 42,4 m²
13. Korytarz 3,9 m²
14. Mag. naczyń stołowych 6,9 m²
15. Mag. produktów suchych 5,5 m²
16. Magazyn napojów 4,7 m²
17. Magazyn 4,4 m²
18. Korytarz 28,2 m²
19. Obieralnia / wyparzalnia jaj 6,4 m²
20. Chłodnia 4,7 m²
21. Mag. owoce / warzywa 4,5 m²
22. Pomieszczenie socjalne 8,0 m²
23. WC + natrysk 4,2 m²
24. WC + natrysk 4,2 m²
25. Pomieszczenie socjalne 8,0 m²
26. Biuro 20,3 m²
27. Skład opału 9,9 m²
28. Archiwum 5,0 m²
29. Kotłownia 21,0 m²
30. Hall + recepcja 36,0 mV
31. WC 2,9 m²
32. WC dla osób niepełnosprawnych 3,5 m²
33. Pokój dla osób niepełnosprawnych 17,1 m²
34. Łazienka dla osób niepełnosprawnych 5,9 m²
35. Klatka schodowa 18,9 m²
Na parterze wydzielono bardzo przestronną salę konsumpcyjną, w której można bez przeszkód zorganizować salę weselną z wydzielonym miejscem do tańca. Ponadto znajdują się tu liczne pomieszczenia usprawniające pracę restauracji tj. kuchnia, magazyny, pomieszczenia techniczne i socjalne, węzły sanitarne itp. Do budynku prowadzi kilka wejść, co otwiera wnętrze na strefę zewnętrzną. Po lewej stronie od głównego wejścia zaplanowano również biuro oraz toalety dla gości.

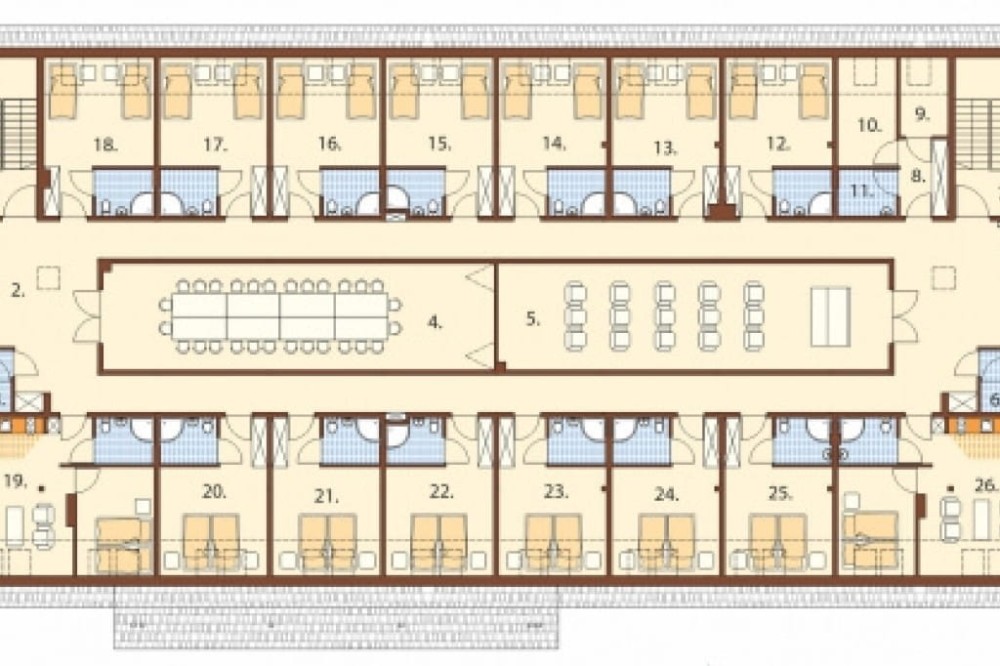

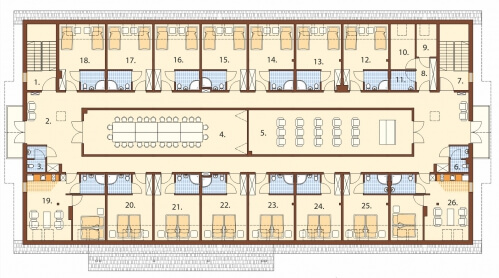

Rzut piętra / antresoli
Poddasze: 582,90 m²
1. Komunikacja 4,5 m²
2. Hall 143,7 m²
3. WC 3,6 m²
4. Sala konferencyjna 57,5 m²
5. Sala konferencyjna 57,5 m²
6. WC 3,6 m²
7. Komunikacja 4,5 m²
8. Hall 4,8 m²
9. Mag. bielizny brudnej 2,8 m²
10. Mag. bielizny czystej 5,9 m²
11. Mag. środków czystości 3,8 m²
12. Pokój z łazienką 17,6 m²
13. Pokój z łazienką 17,5 m²
14. Pokój z łazienką 17,7 m²
15. Pokój z łazienką 17,5 m²
16. Pokój z łazienką 17,7 m²
17. Pokój z łazienką 17,7 m²
18. Pokój z łazienką 17,9 m²
19. Apartament: salon z aneksem kuchennym, pokój, łazienka 30,3 m²
20. Pokój z łazienką 17,7 m²
21. Pokój z łazienką 17,7 m²
22. Pokój z łazienką 17,5 m²
23. Pokój z łazienką 17,7 m²
24. Pokój z łazienką 17,7 m²
25. Pokój z łazienką 17,7 m²
26. Apartament: salon z aneksem kuchennym, pokój, łazienka 30,3 m²
Na poddaszu wydzielono zarówno prywatne pokoje gościnne jak i dwie sale konferencyjne. Każdy pokój posiada osobną łazienkę, a dwa z nich dodatkowy aneks kuchenny z salonem.

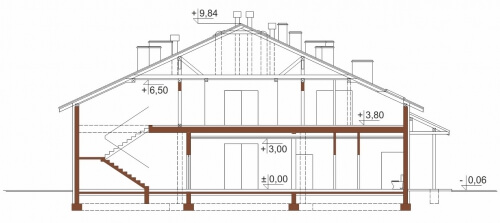

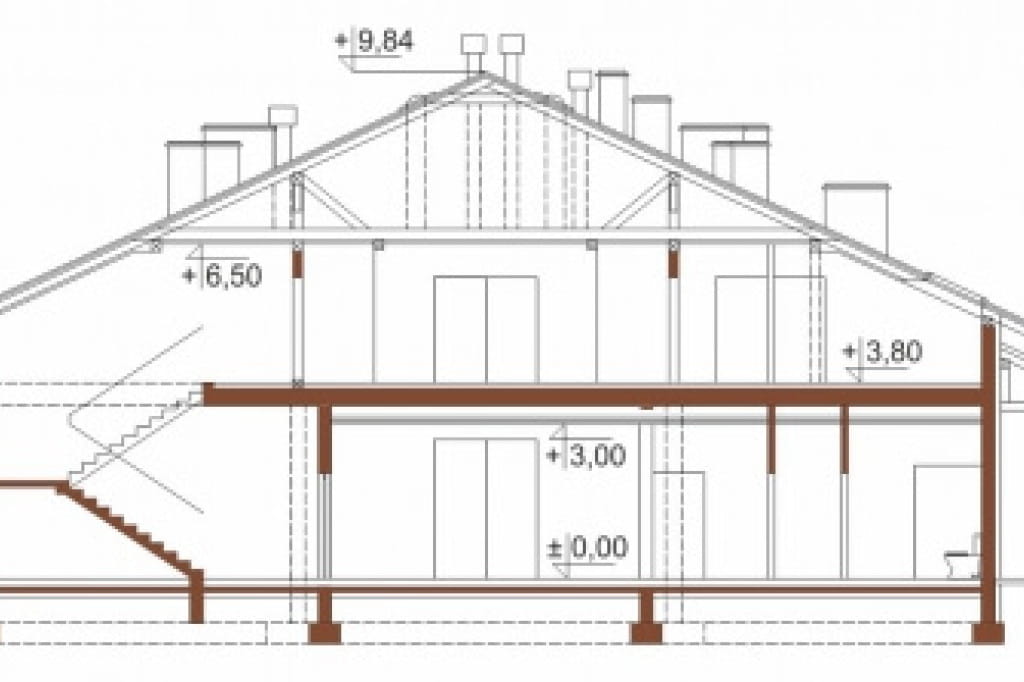

Przekrój

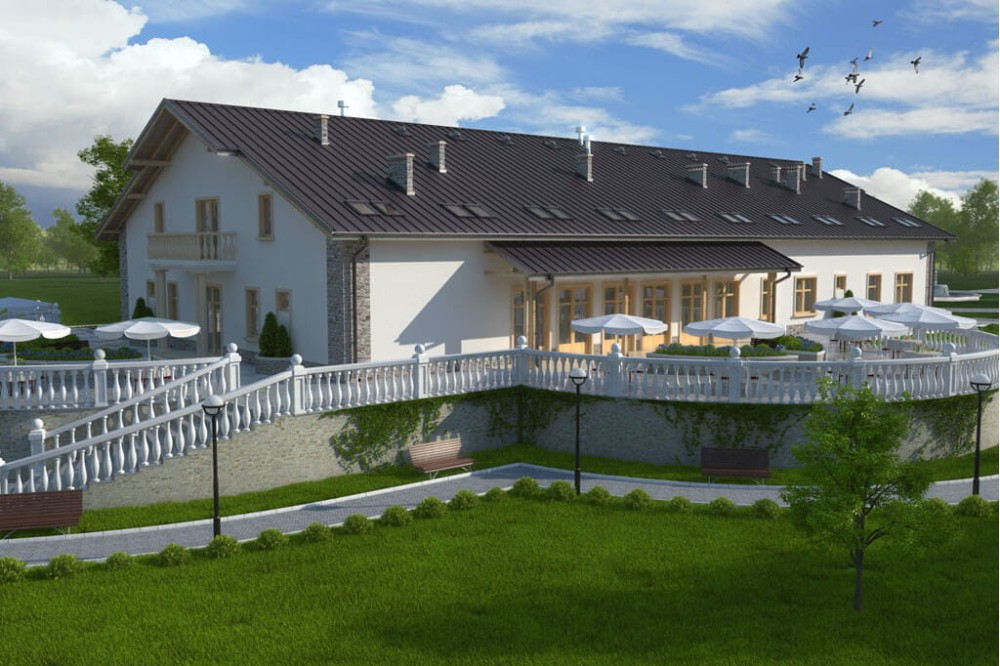

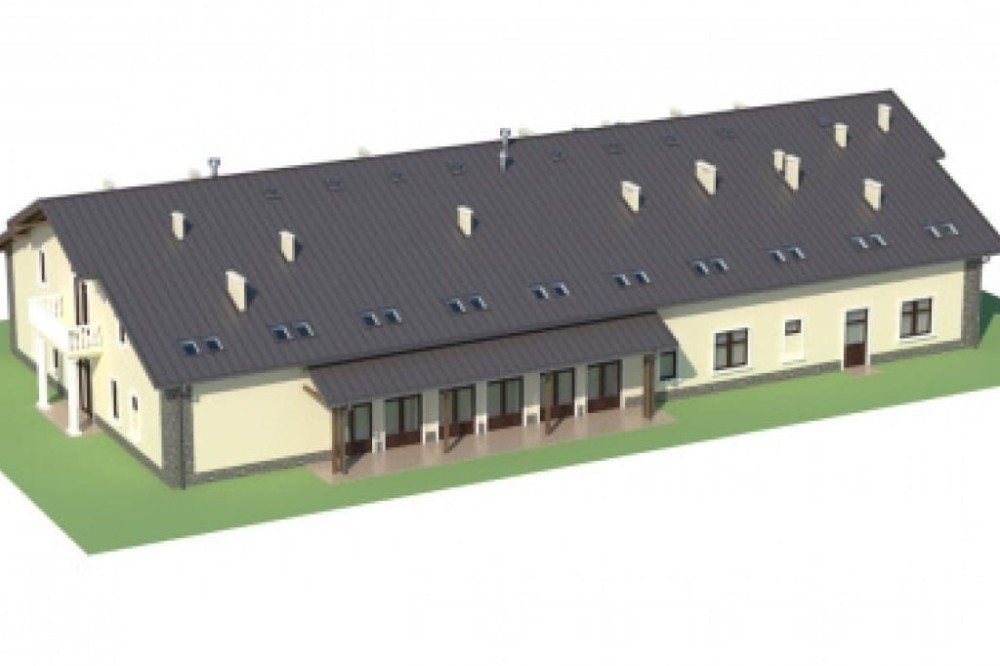

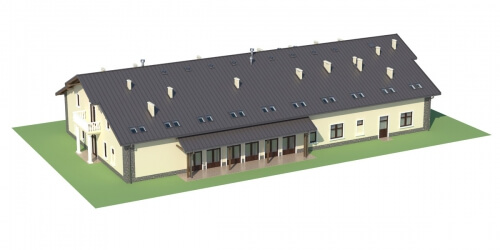

Model 3D
Bryła budynku należy do bardzo prostych. Nieskomplikowany w rzucie kształt został przykryty dachem dwuspadowym, dzięki czemu jego budowa będzie bardziej oszczędna. Mimo tego budynek jest bardzo ciekawy, dzięki zastosowaniu zadaszonego wejścia, dwóm balkonom wspartym kolumnami oraz licznym świetlikom w połaci dachu. Forma ta jest doskonałym przykładem na stworzenie budynku prostego, a zarazem bardzo atrakcyjnego.

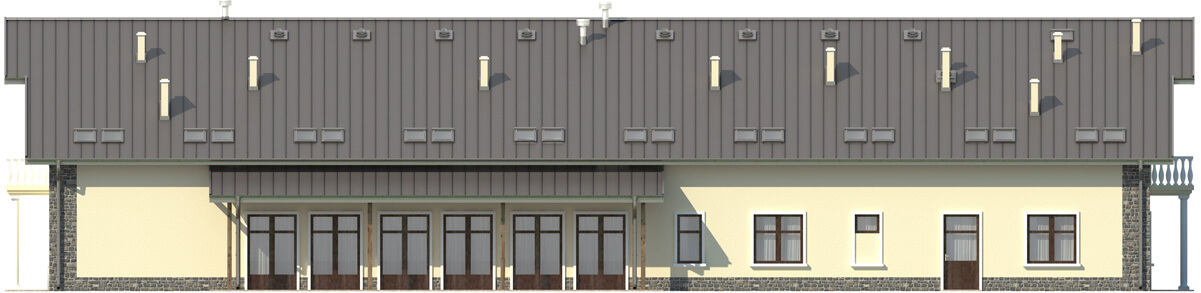

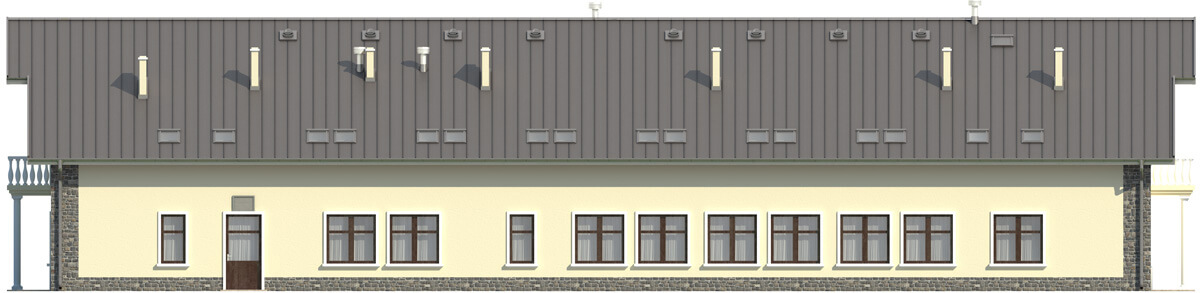

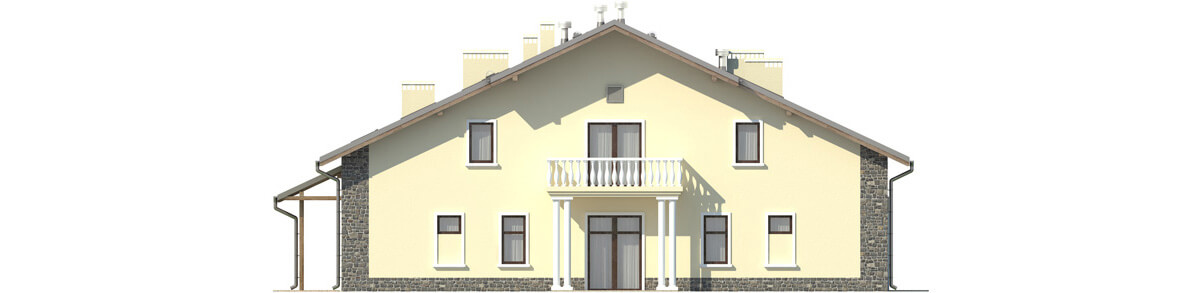

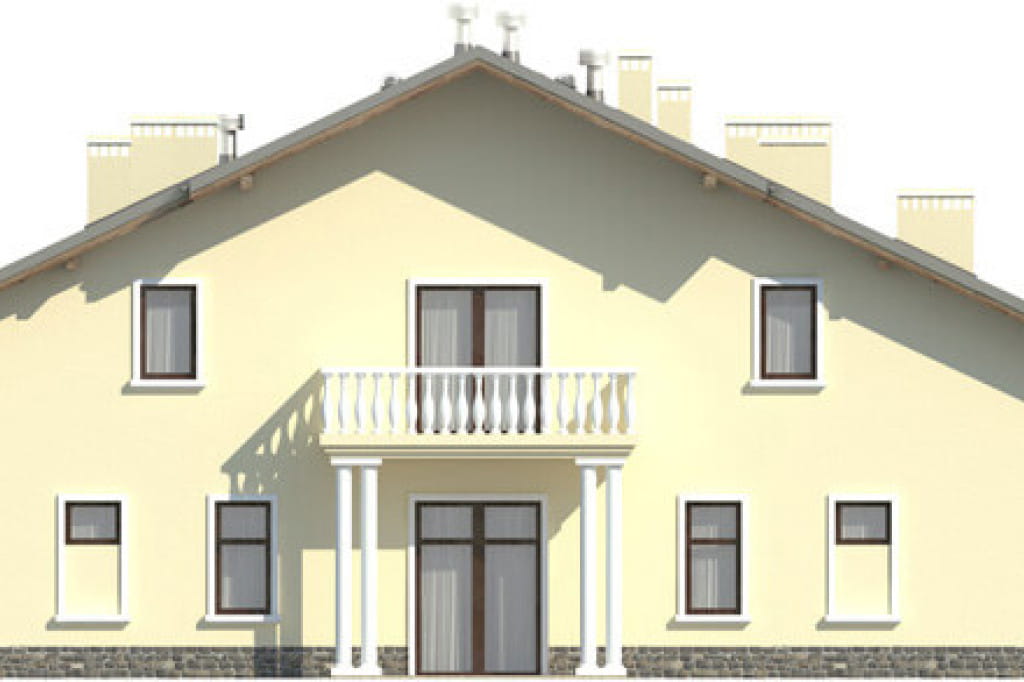

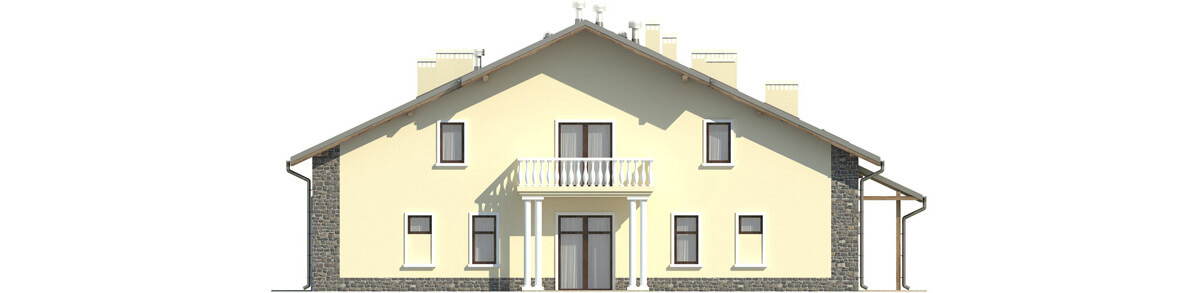

Elewacje
Informacje podstawowe
Projekt budynku gastronomicznego z zapleczem noclegowo-konferencyjnym K-31, parterowy z poddaszem użytkowym, bez podpiwniczenia, mogący pełnić funkcję domu weselnego, pensjonatu motelu lub zajazdu. Budynek można również zaadaptować na dom opieki dla osób starszych.
Technologia tradycyjna: ściany zewnętrzne - pustak ceramiczny 25 cm, styropian 15 cm, tynk zewnętrzny.
Stropy: nad parterem TERIVA, nad poddaszem drewniany.
Kąt nachylenia dachu: 25°.
Pokrycie dachu: blacha dachówkowa. Sale konferencyjne doświetlone za pomocą świetlików tunelowych.
Ogrzewanie: kotłownia na paliwo stałe.
Program: sala bankietowa dla ok. 200 osób, kuchnia z zapleczem, zaplecze sanitarne, zaplecze socjalne, zaplecze biurowe, zaplecze magazynowe, 13 dwuosobowych pokoi noclegowych z łazienkami, 2 apartamenty, pokój dla osoby niepełnosprawnej, 2 sale konferencyjne, kotłownia, skład opału.
ZAWARTOŚĆ PROJEKTU:
- projekt architektoniczny budowlany
- projekt konstrukcyjny budowlany
- projekt budowlany wewnętrznych instalacji sanitarnych (c.o, wod-kan, gaz, wentylacja mechaniczna kuchni, wentylacja wywiewna sali bankietowej, wentylacja mechaniczna nawiewno wywiewna sal konferencyjnych, hydranty p.poż.)
- projekt budowlany wewnętrznej instalacji elektrycznej oraz instalacji odgromowej (w tym m.in: p.poż. wyłącznik prądu, oświetlenie, awaryjne oświetlenie ewakuacyjne)
- przedmiar robót budowlanych
- zestawienie elementów więźby dachowej
- zgoda na zmiany w projekcie
DOSTĘPNA JEST RÓWNIEŻ WERSJA Z DACHEM O NACHYLENIU 35 STOPNI.
Koszty budowy sprawdź >>
Architekt: Ewa Ferfecka-Homola, Jaromir Mruk,
Projekt ten został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
Zawartość projektu sprawdź szczegóły >>
Łączna zawartość obu projektów architektoniczno - budowlanego oraz projektu technicznego, które można zamówić razem lub osobno:
Zdjęcia z realizacji zobacz wszystkie >>
Parametry projektu
Ogólne kategorie, do których należy ten projekt
- Powierzchnia mieszkalna (m²) 1000 - 2000
- Powierzchnia użytkowa (m²) 1000 - 2000
- Powierzchnia zabudowy (m²) 500 - 1000
- Kąt nachylenia dachu (°) 20 - 25
- Szerokość działki/krótszy bok (m) 25 - 30
- Wysokość budynku (m) 9 - 10
Podstawowe parametry projektu
- Powierzchnia mieszkalna (m²) 1284.10
- Powierzchnia użytkowa (m²) 1305.10
- Powierzchnia zabudowy (m²) 800.00
- Szerokość budynku/krótszy bok (m) 20
- Długość budynku/dłuższy bok (m) 40
- Wysokość budynku (m) 9.9
- Szerokość działki/krótszy bok (m) 28.00
- Kąt nachylenia dachu (°) 25°
- Rodzaj dachu dwuspadowy
- Piwnica bez podpiwniczenia
- Garaż bez garażu
- Poddasze poddasze użytkowe
Uzupełniające parametry projektu
- Rodzaj technologii* tradycyjna
- Układ dachu kalenicowy
- Kubatura (m³) 6004.90
- Liczba kondygnacji 2
- Rodzaj ogrzewania paliwo stałe
- Liczba pomieszczeń 61
- Liczba łazienek (bez WC) 11 - 15
* gwiazdką są oznaczone w parametrach projektu zmiany nieistotne, które nie wymagają przeprojektowania do pozwolenia zamiennego. Do każdego projektu dołączamy bezpłatną zgodę na wprowadzanie zarówno zmian istotnych jak i nieistotnych.
Darmowe dodatki do projektu
- 10 stylowych projektów ogrodzeń
- 10 projektów śmietników
- 5 projektów grilli z funkcją rusztu, kominka i wędzarni
- 6 projektów oczek wodnych
- 6 projektów altan
- 4 projekty huśtawek ogrodowych
- 4 projekty bud dla psów
- 4 projekty szamb o poj. 21,6 m3 / 14,6 m3 / 10 m3 i 6,4 m3
- 2 projekty przydomowej oczyszczalni ścieków. Jeden dla rodziny do 4 osób, drugi dla rodziny do 6 osób
- projekt przydomowej elektrowni wiatrowej
- schemat instalacji fotowoltaicznej
- projekty budek lęgowych dla kilkudziesięciu gatunków ptaków
- zgoda na wszelkie zmiany i adaptacje
