Projekt budynku parterowego z poddaszem użytkowym o funkcji budynku gospodarczego i garażowego. Bardzo prosta bryła posiadająca dach dwuspadowy o dużym kącie nachylenia połaci, sprawdzi się jako budynek pomocniczy przy domach jednorodzinnych na terenach wiejskich. Wspomoże on pracę całego gospodarstwa i pozwoli na lepszą organizację pracy. Dodatkowo umożliwi hodowlę inwentarza żywego i umożliwi wygodne składowanie maszyn rolnych.

Zgodnie z aktualnym Prawem Budowlanym, zmianami nieistotnymi, które można wprowadzić w trakcie budowy są:

  • układ ścian wewnętrznych,
  • materiał pokrycia dachu,
  • technologia (murowana na szkieletową lub odwrotnie),
  • przebieg instalacji,
  • dodanie lub zamiana instalacji,
  • dodanie lub likwidacja okien i drzwi,
  • rodzaj materiałów budowlanych,
  • przeznaczenie pomieszczeń,
  • rodzaj elewacji,
  • kominek (dodanie lub likwidacja),
  • rodzaj stropu,
  • rodzaj więźby.
Na wszystkie zmiany, zarówno nieistotne wymienione powyżej, jak i istotne wymagające przeprojektowania, udzielamy bezpłatnej zgody.

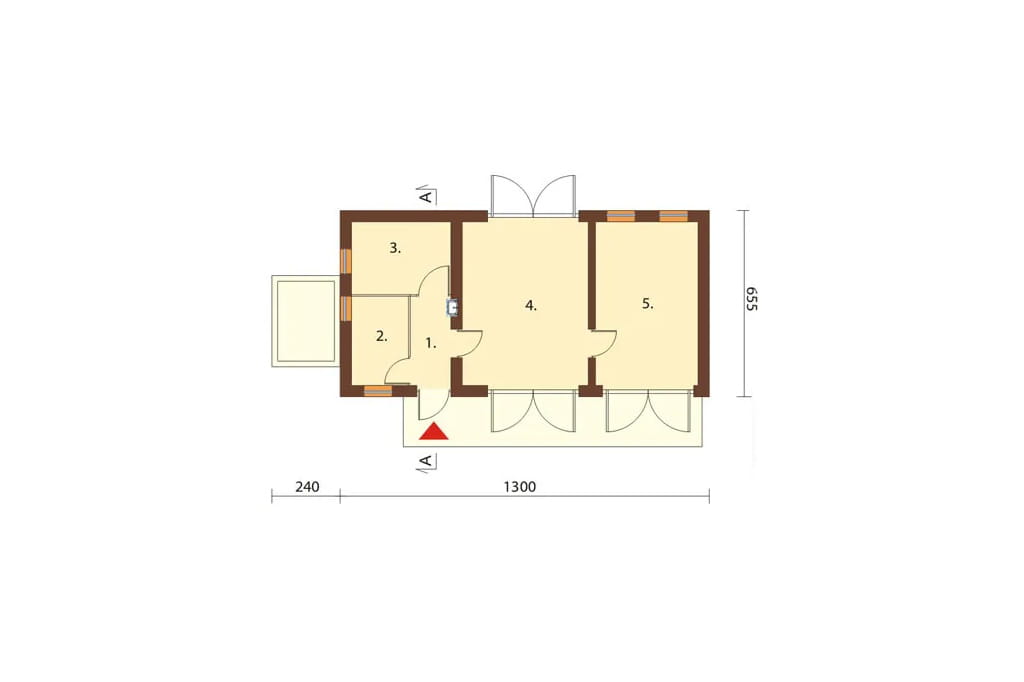

Rzut parteru



Projekt ZG-07 - rzut

1. PRZEDSIONEK 4,4 m²

2. CHLEWIK I KURNIK 6,4 m²

3. OBORA 8,9 m²

4. BOISKO 26,4 m²

5. MAGAZYN MASZYN ROLNYCH 22,1 m²

Na parterze zaprojektowano trzy wyodrębnione strefy. Znajduje się tu magazyn maszyn rolnych, obszerne boisko, które można przeznaczyć pod składzik np. narzędzi oraz pomieszczenie na żywy inwentarz.

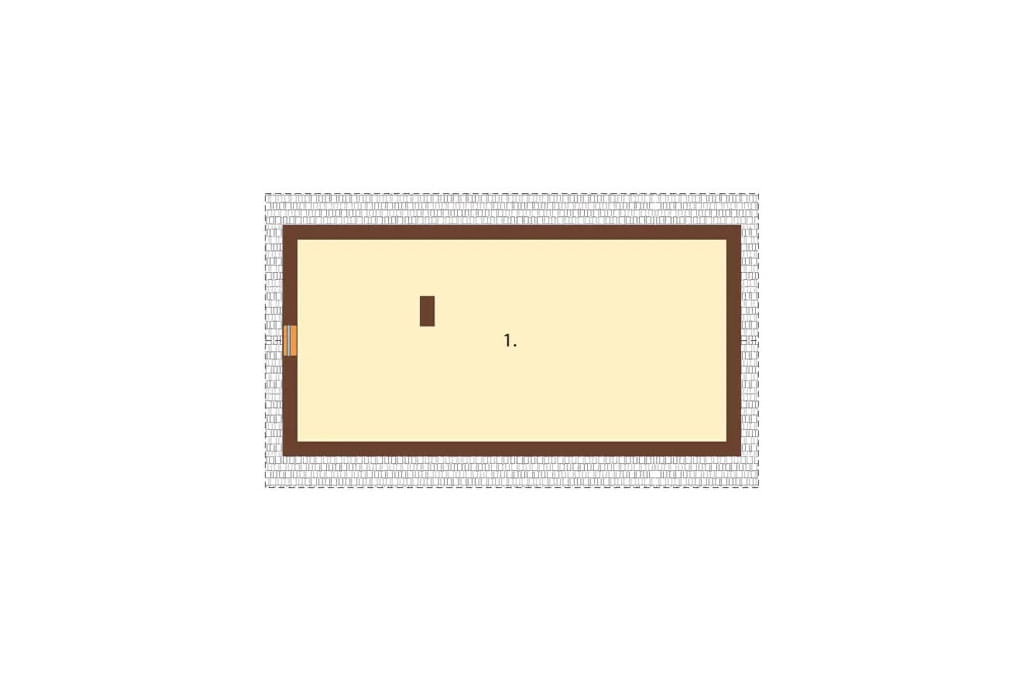

Rzut poddasza



Projekt ZG-07 - rzut

1. STRYCH 69,8 m²

Poddasze tworzy obszerny strych. Istnieje możliwość wydzielenia w nim odrębnych pomieszczeń poprzez dodanie ścianek działowych.

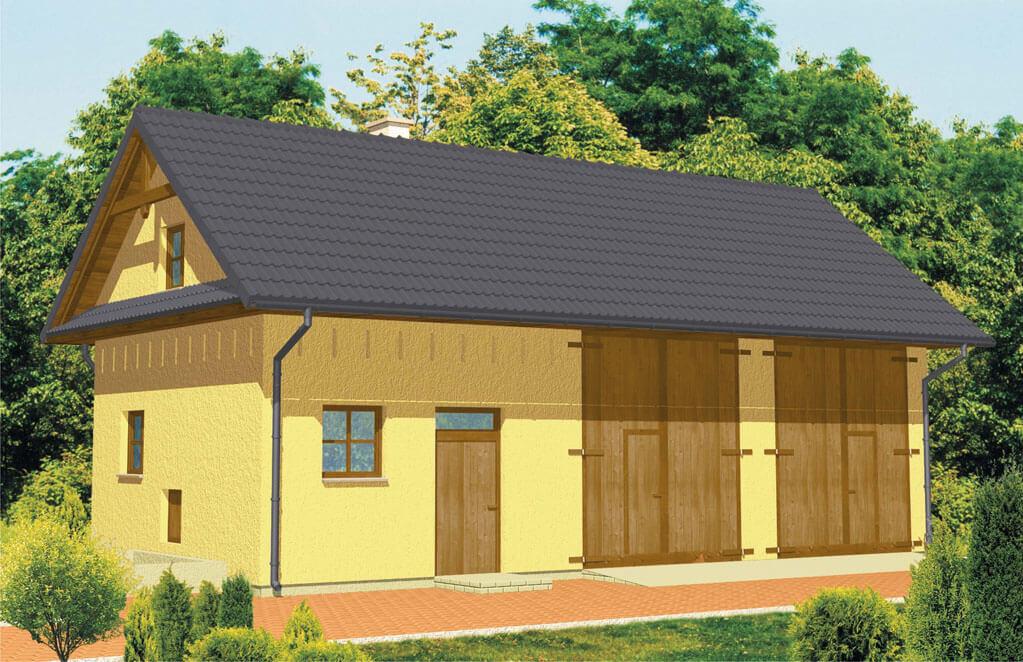

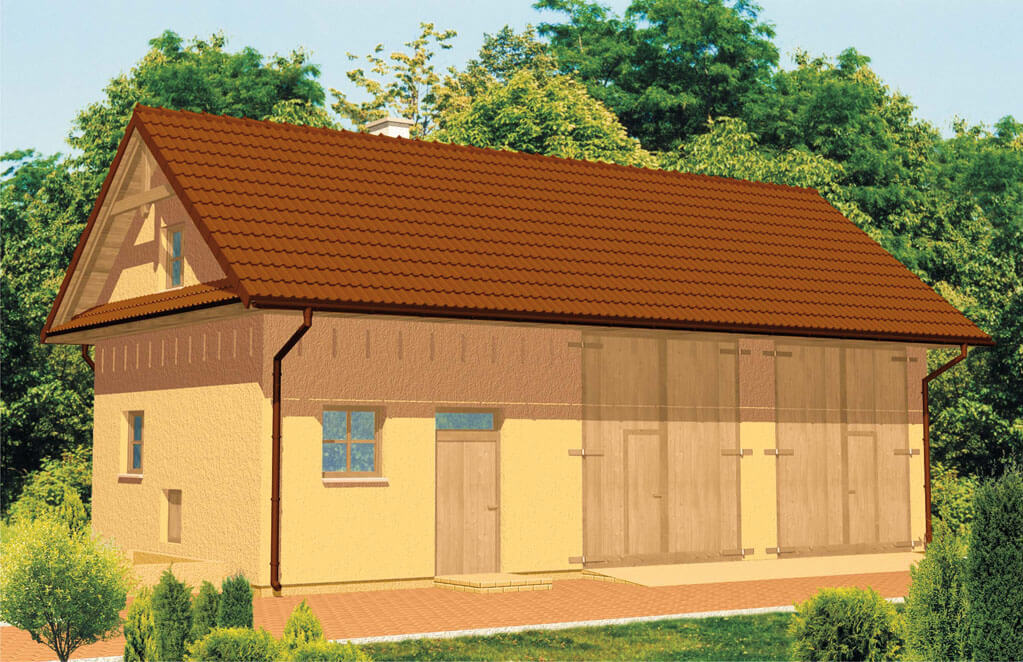

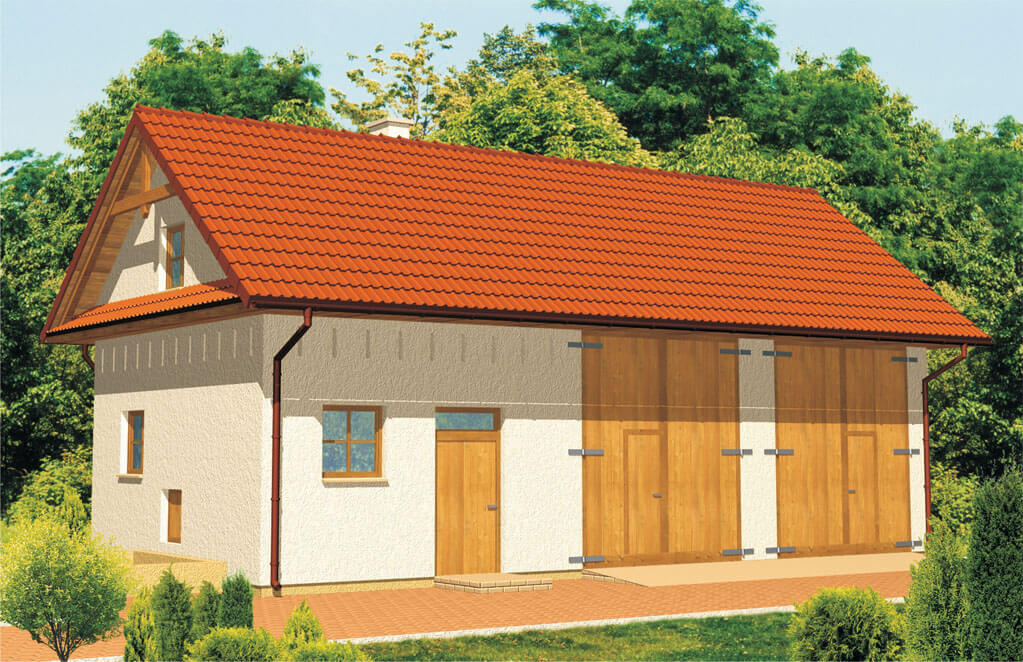

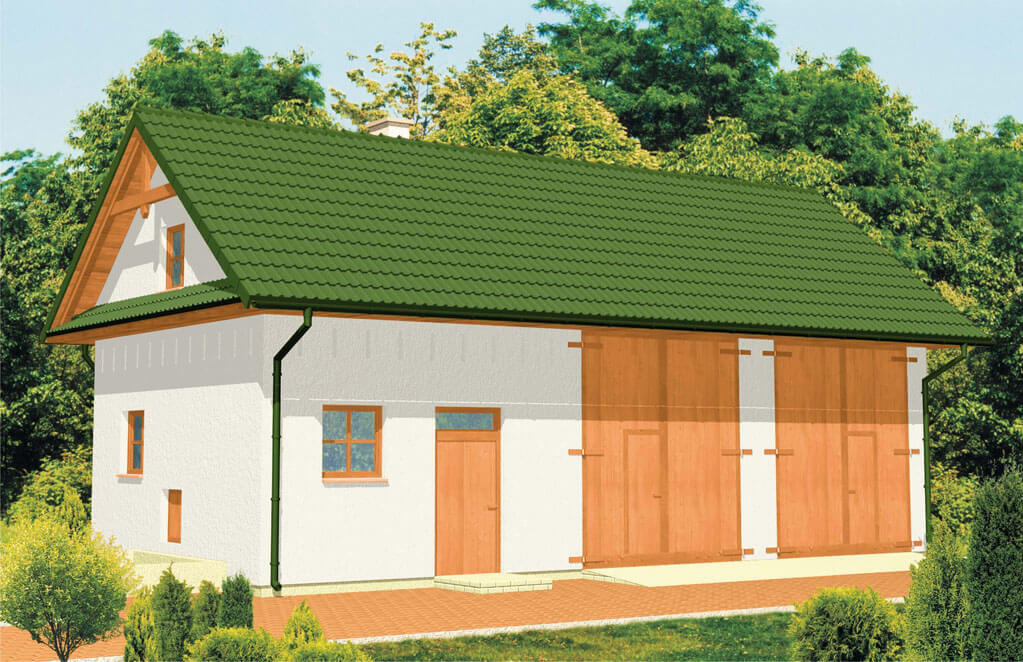

Model



Projekt ZG-07 - model Bryła budynku nie jest skomplikowana i została przekryta dwuspadowym dachem. Dzięki temu wybudowanie obiektu będzie możliwe niemal w każdym terenie. Dodatkowo brak przesunięć wpływa korzystnie na wyodrębnienie pomieszczeń we wnętrzu oraz zmniejszenie strat ciepła. Interesującym rozwiązaniem może być zamontowanie na połaci dachu kolektorów słonecznych, które będą w stanie pozyskać energię nawet dla całego domu.

Elewacje

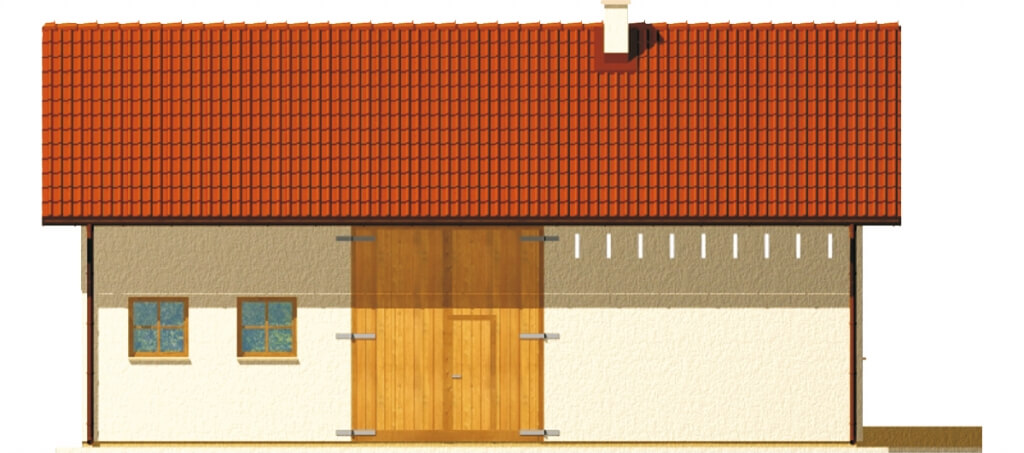

Projekt ZG-07 - elewacja
elewacja ogrodowa
Projekt ZG-07 - elewacja
elewacja frontowa

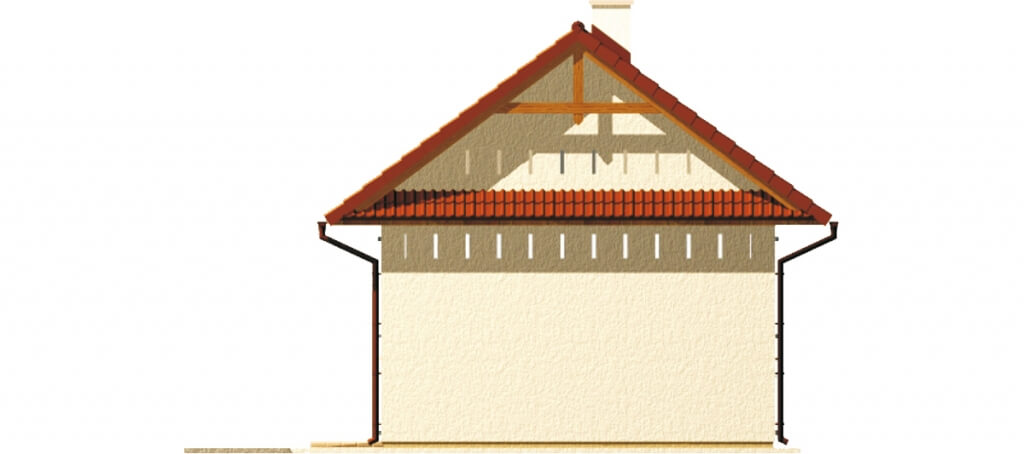

Projekt ZG-07 - elewacja
elewacja boczna

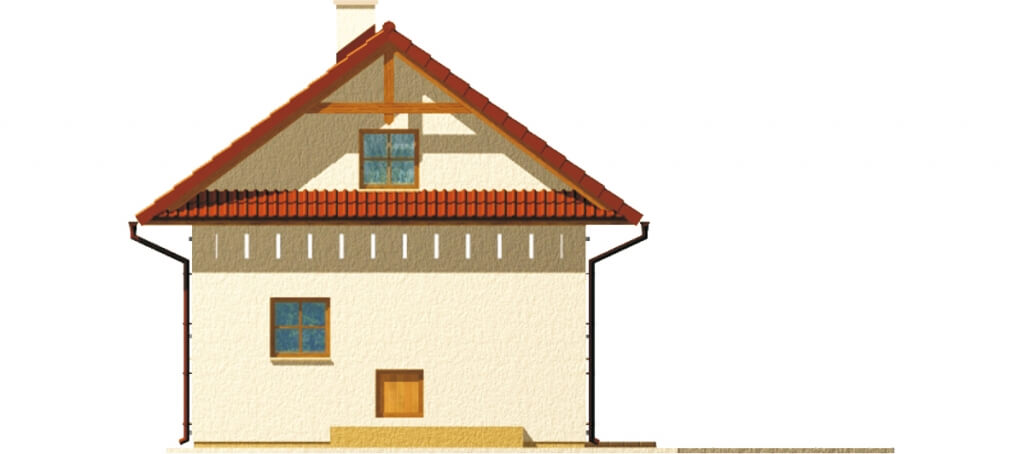

Projekt ZG-07 - elewacja
elewacja boczna

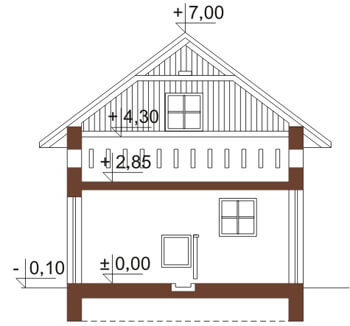

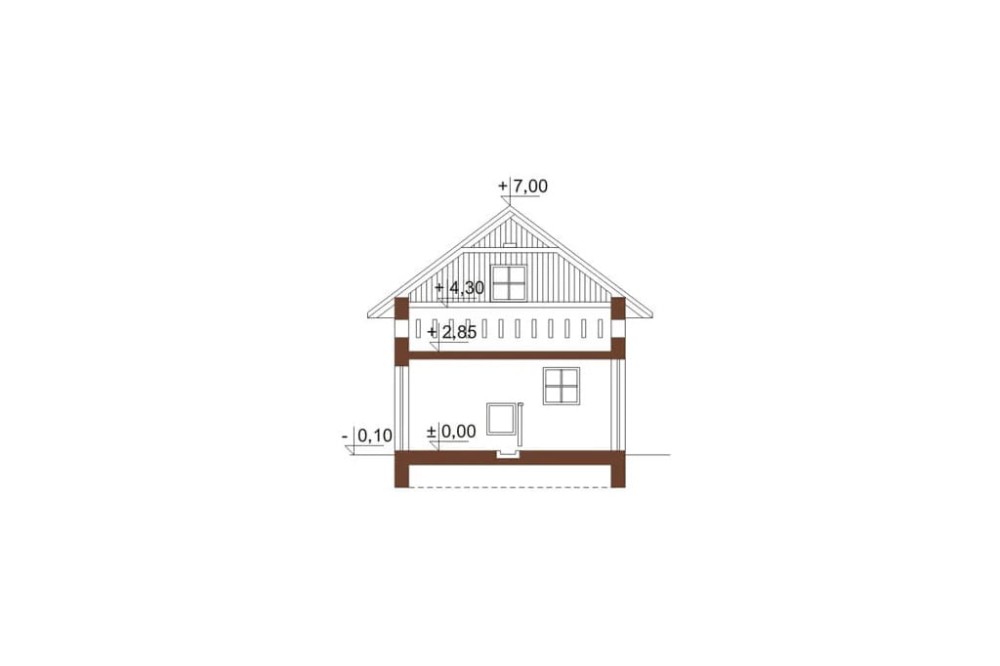

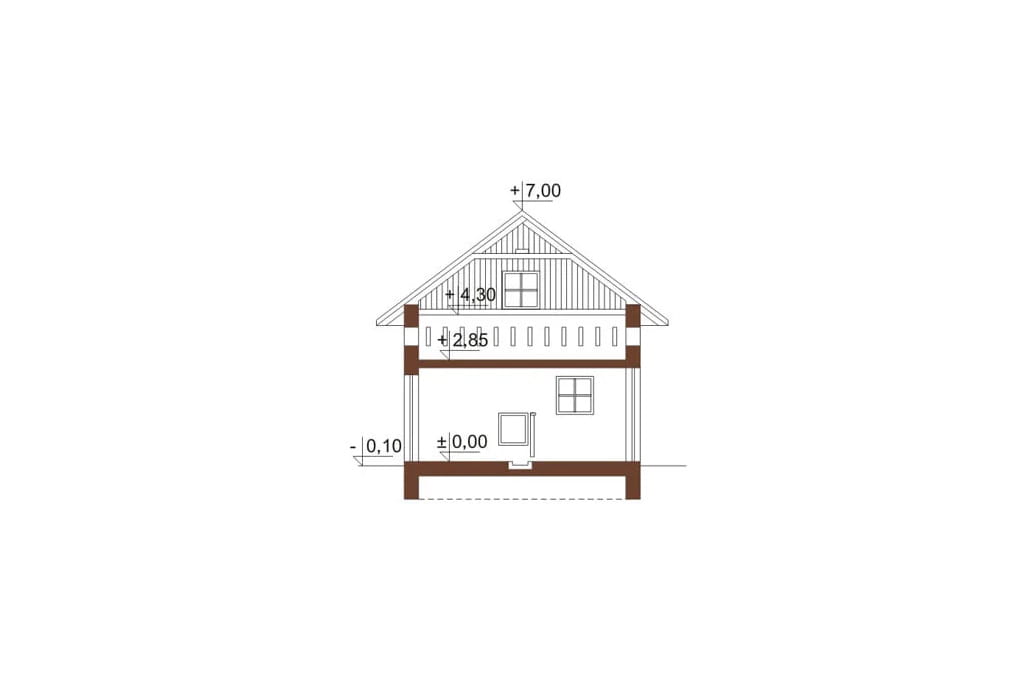

Przekrój



Projekt ZG-07 - przekrój
Budynek nie należy do skomplikowanych w budowie i z pewnością sprawdzi się jako obiekt pomocniczy przy pracy gospodarstwa rolnego. Symetryczna połać dachowa stanowi korzystne rozwiązanie dla terenów wiejskich, gdzie często plany zagospodarowania terenu nie zezwalają na budowę innych rozwiązań konstrukcyjnych.
Zadaj pytanie dotyczące tego projektu  kliknij

Projekt budynku inwentarsko-składowego, parterowy bez podpiwniczenia, z poddaszem, wykonany w technologii tradycyjnej. Kąt nachylenia dachu wynosi 37°. Program: kurnik, chlewik, obora, boisko, magazyn maszyn rolniczych.

ZAWARTOŚĆ PROJEKTU:
- projekt architektoniczny budowlany
- projekt konstrukcyjny budowlany
- projekt budowlany wewnętrznej instalacji elektrycznej oraz instalacji odgromowej
- zgoda na zmiany w projekcie

Powierzchnia zabudowy: 85.10 m²
Powierzchnia użytkowa: 113.60 m²
Kubatura: 370.00 m³
Szerokość działki: 14.60 m
UWAGA: podawana przez nas minimalna szerokość działki
dotyczy ustawienia budynku węższą elewacją.

Ilość kondygnacji: 2
Liczba pomieszczeń: 6
Kąt nachylenia dachu: 37°
Pokój na parterze: Nie
Wysokość budynku: 7.1 m
Możemy dostosować ten projekt do Twoich potrzeb, napisz co chciałbyś w nim zmienić, przeprojektujemy go tak, aby w pełni odpowiadał Twoim oczekiwaniom Garaż: bez garażu
Piwnica: bez podpiwniczenia
Poddasze: strych
Typ: gospodarczo-garażowe, gospodarcze, projekt stodoły, projekt budynku gospodarczego, projekt obory, projekt kurnika
Technologia: tradycyjna

Architekt: Teresa Jakubowska
CENA 3 EGZ. PROJEKTU 350 PLN KUP
PROJEKT


ŁĄCZNA ZAWARTOŚĆ OBU PROJEKTÓW ARCHITEKTONICZNO - BUDOWLANEGO ORAZ PROJEKTU TECHNICZNEGO, KTÓRE MOŻNA ZAMÓWIĆ RAZEM LUB OSOBNO :



Uzyskujemy pozwolenia na budowę i wykonujemy adaptacje do konkretnej działki  sprawdź szczegóły >>

Projekt został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
