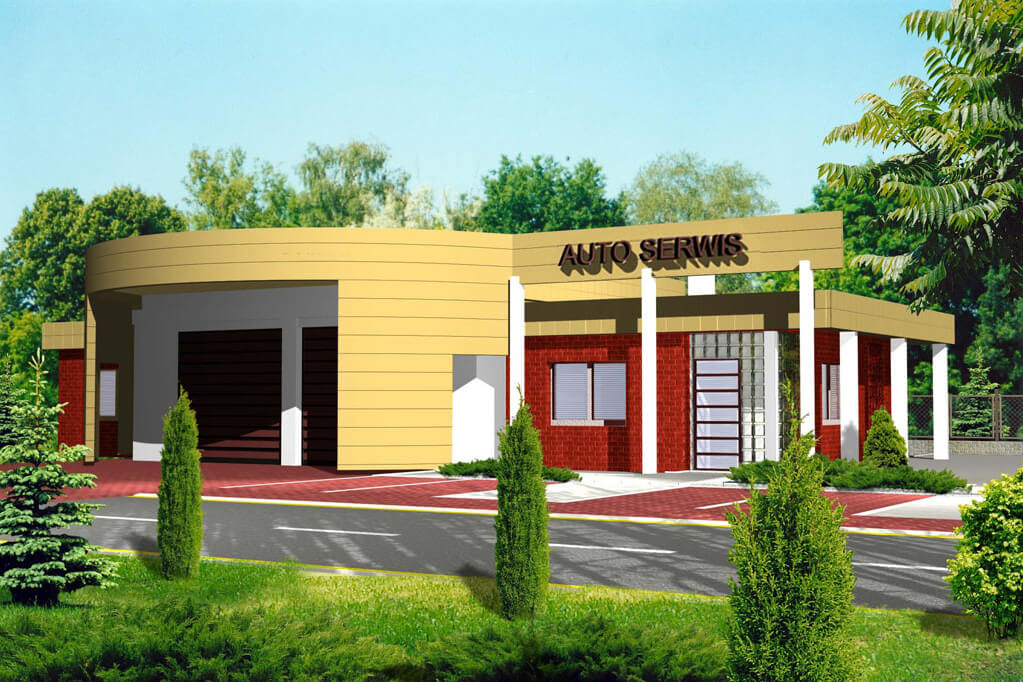

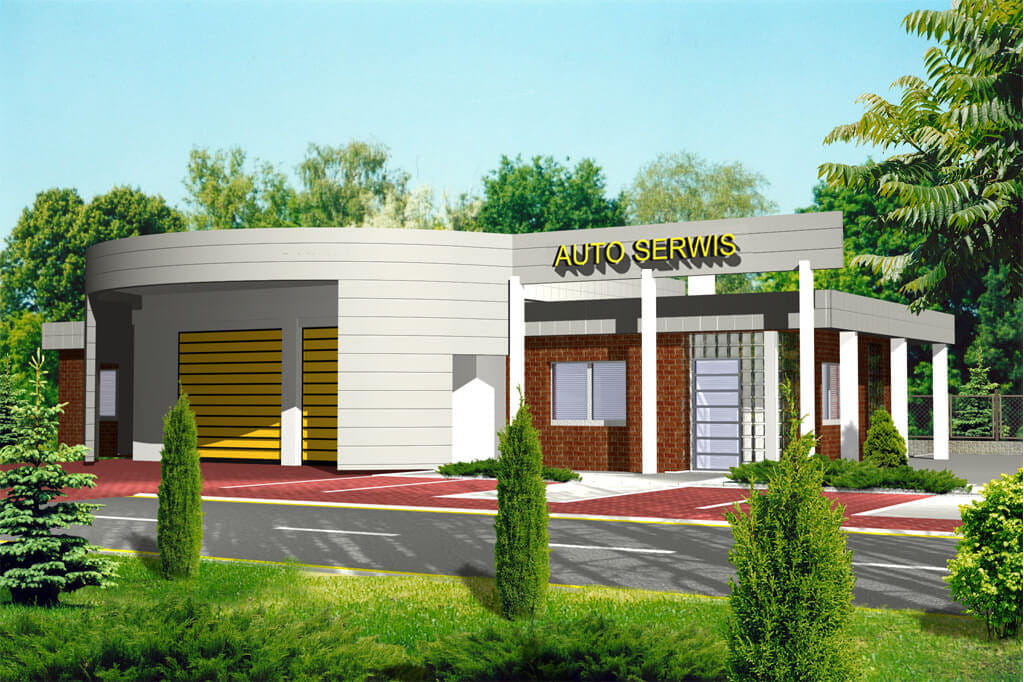

Projekt nowoczesnego budynku usługowego, idealnego do przeznaczenia pod serwis samochodowy, stację obsługi pojazdów lub warsztat. Należy do kategorii obiektów modernistycznych o wyglądzie zwracającym uwagę. Forma budynku należy do niezwykle lekkich, dzięki kształtowi złamanemu poprzez półkole tworzące zadaszenie wjazdu do wnętrza oraz nowoczesne okładziny. Ich kolory mogą dodatkowo przyczynić się do wyróżnienia budynku z otoczenia. Płaski dach, nowatorski kształt i okładziny tworzą więc obiekt niezwykle atrakcyjny pod względem wizualnym i funkcjonalnym.

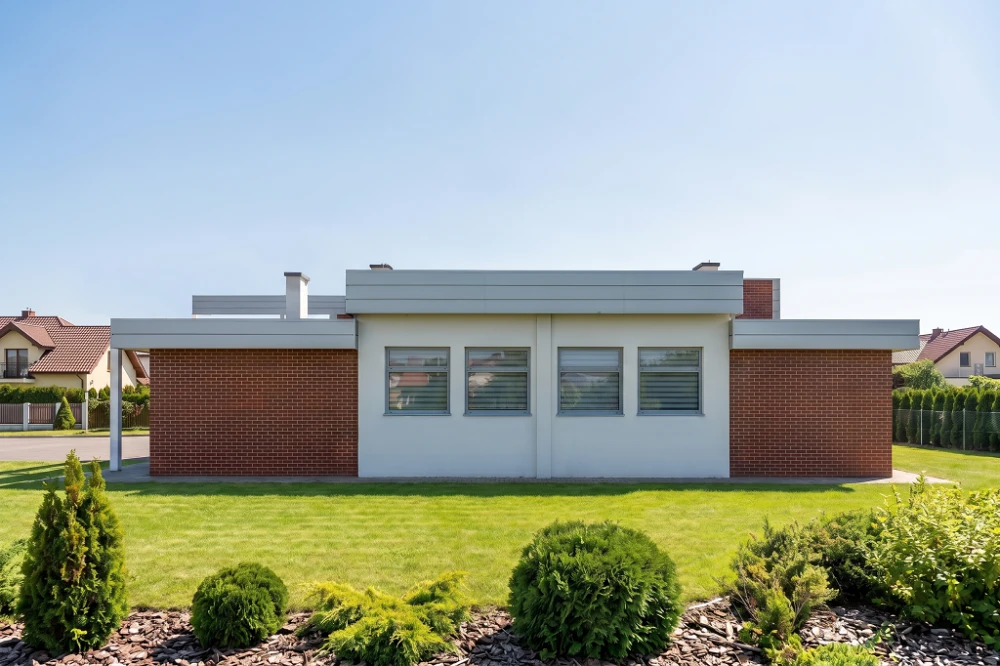

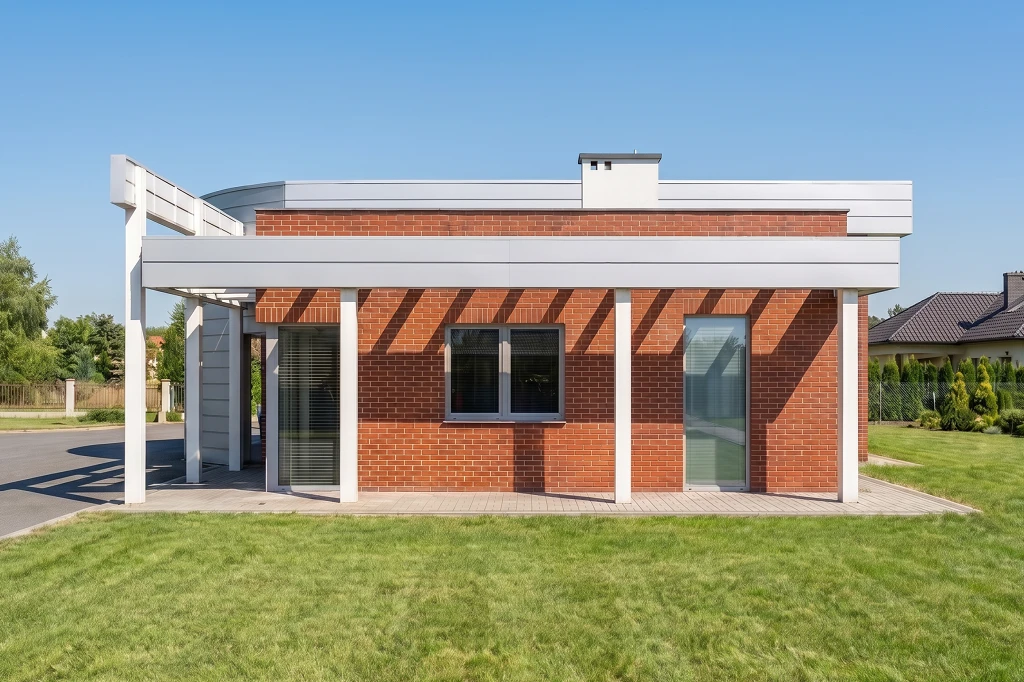

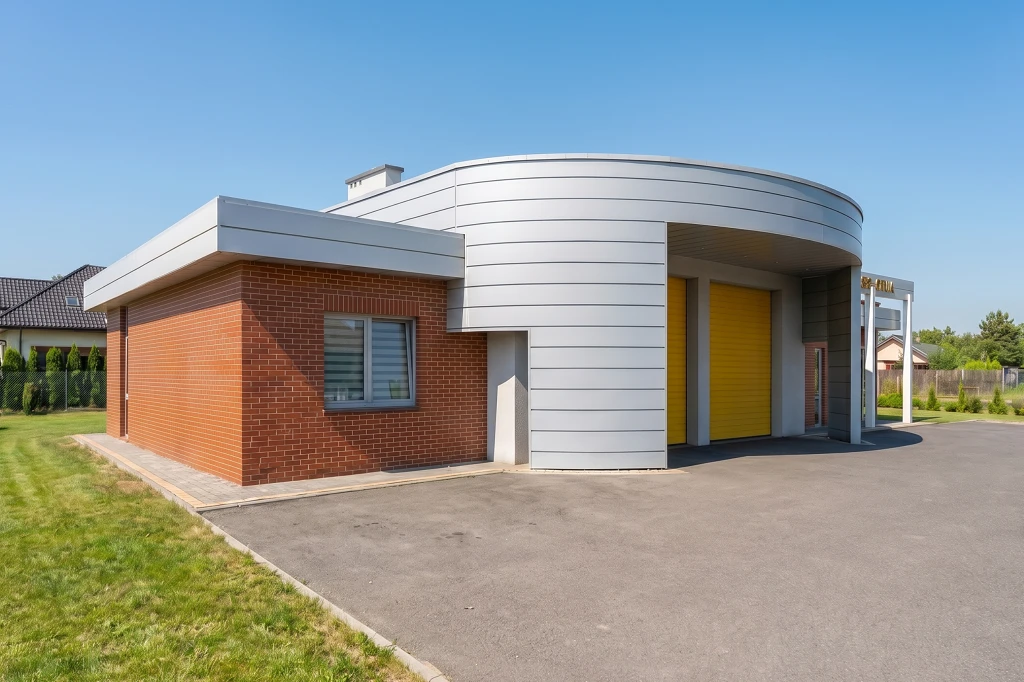

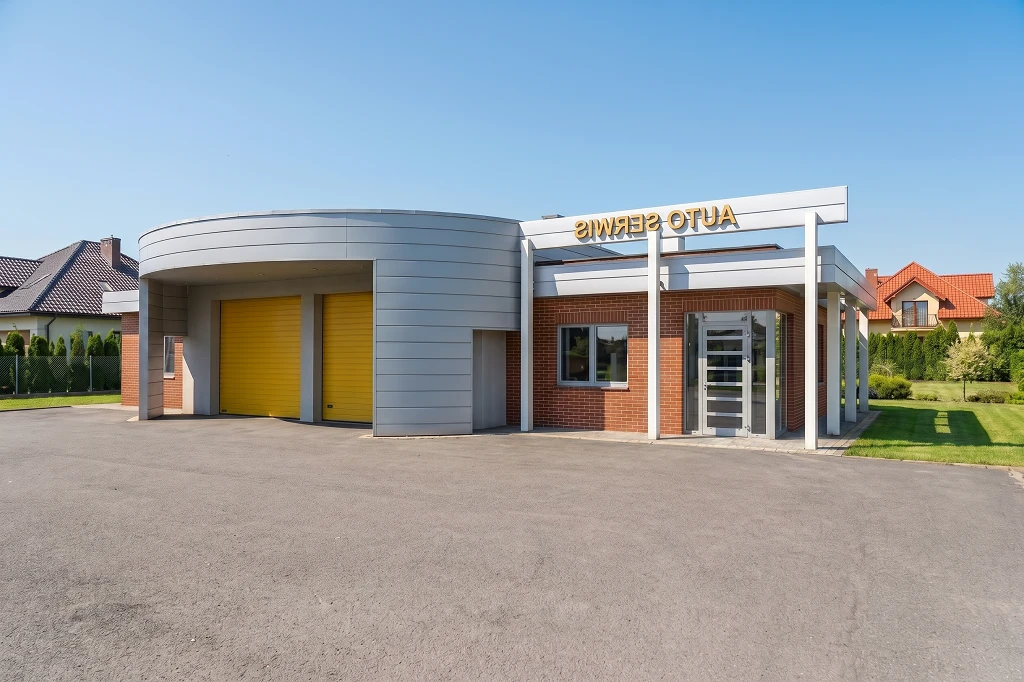

ZAPRASZAMY DO OBEJRZENIA ZDJĘĆ Z REALIZACJI.

zobacz realizacje naszych projektów

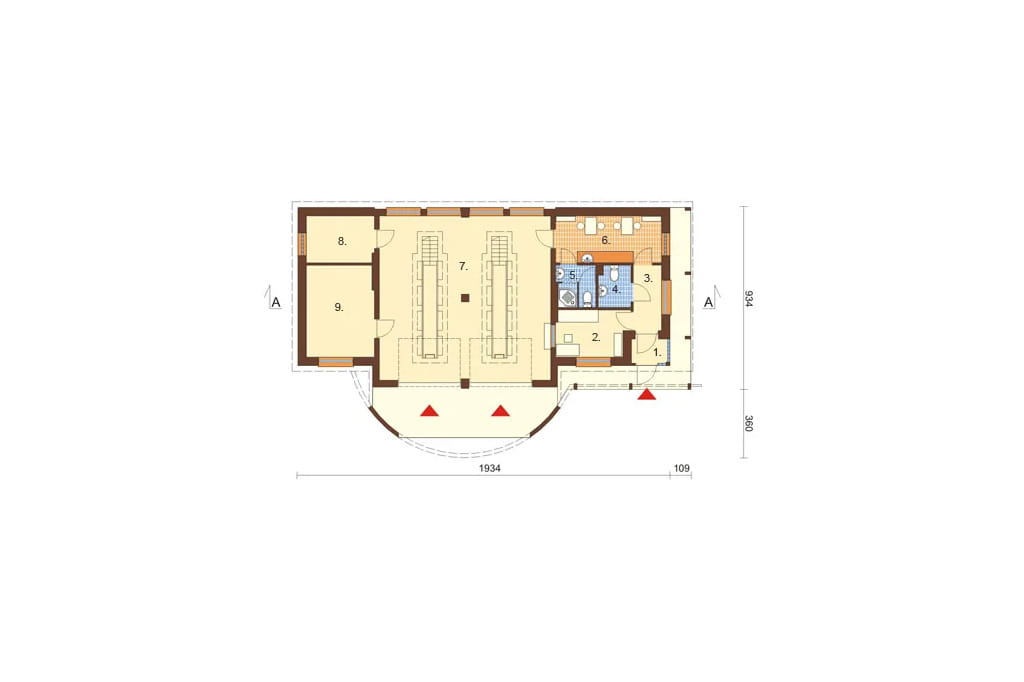

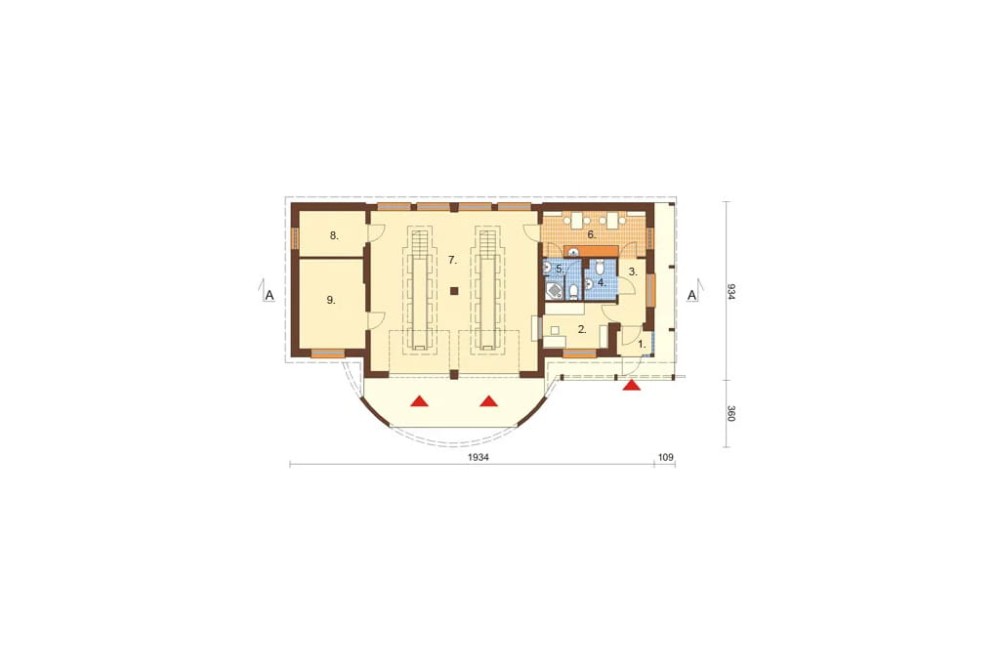

Rzut parteru



Projekt LK-08 - rzut

PARTER: 139,25 m2

1. Wiatrołap 2,37 m2
2. Biuro 9,0 m2
3. Hall 5,0 m2
4. WC 3,61 m2
5. Łazienka 4,45 m2
6. Pokój socjalny 13,24 m2
7. Warsztat 76,22 m2
8. Magazyn 8,60 m2
9. Magazyn 16,76 m2

Na parterze zaplanowano trzy wyraźnie oddzielne od siebie strefy. Znajduje się tu warsztat mogący równocześnie obsługiwać dwa samochody oraz magazyny na narzędzia, części wymienne lub inne potrzebne przedmioty. Zaplecze jest dostępne, dzięki zaplanowaniu dodatkowych drzwi tuż przy narożu elewacji frontowej, co poprawia komfort użytkowania pracownikom. Tworzy je pokój socjalny, toaleta, biuro właściciela oraz łazienka.

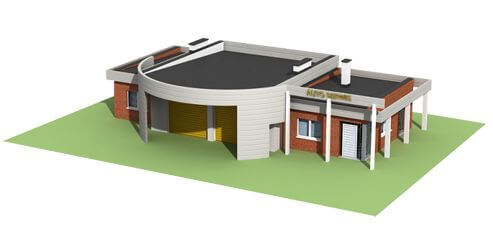

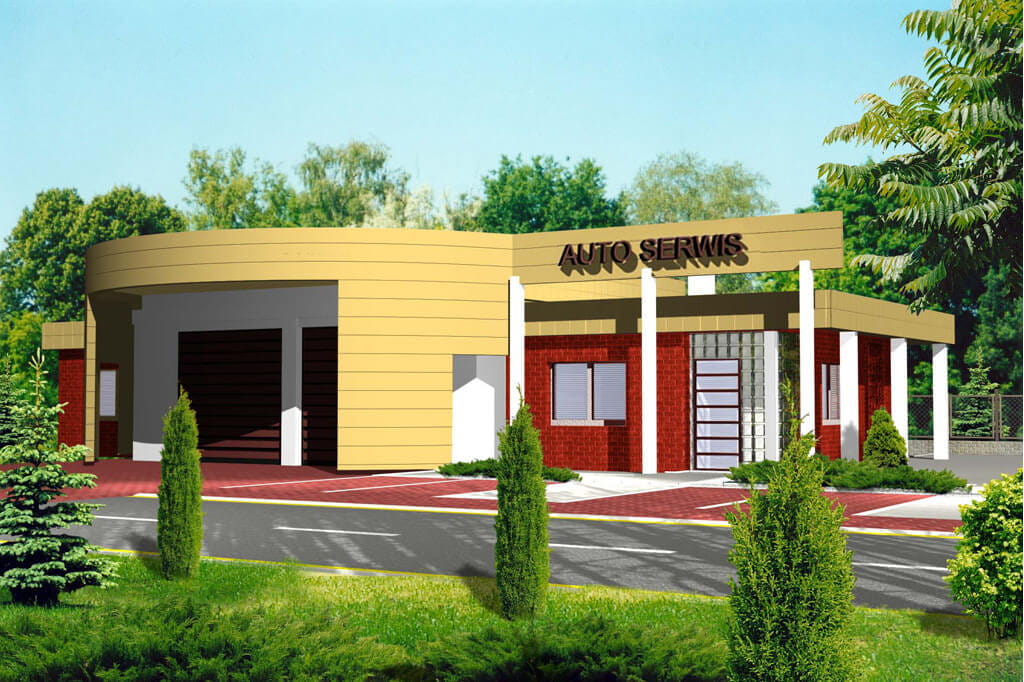

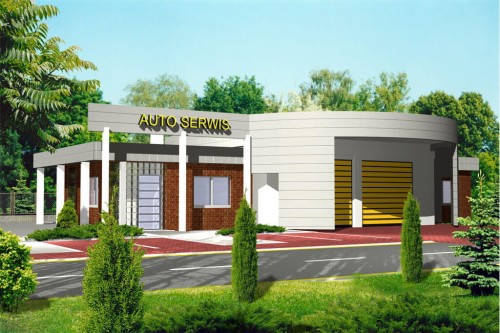

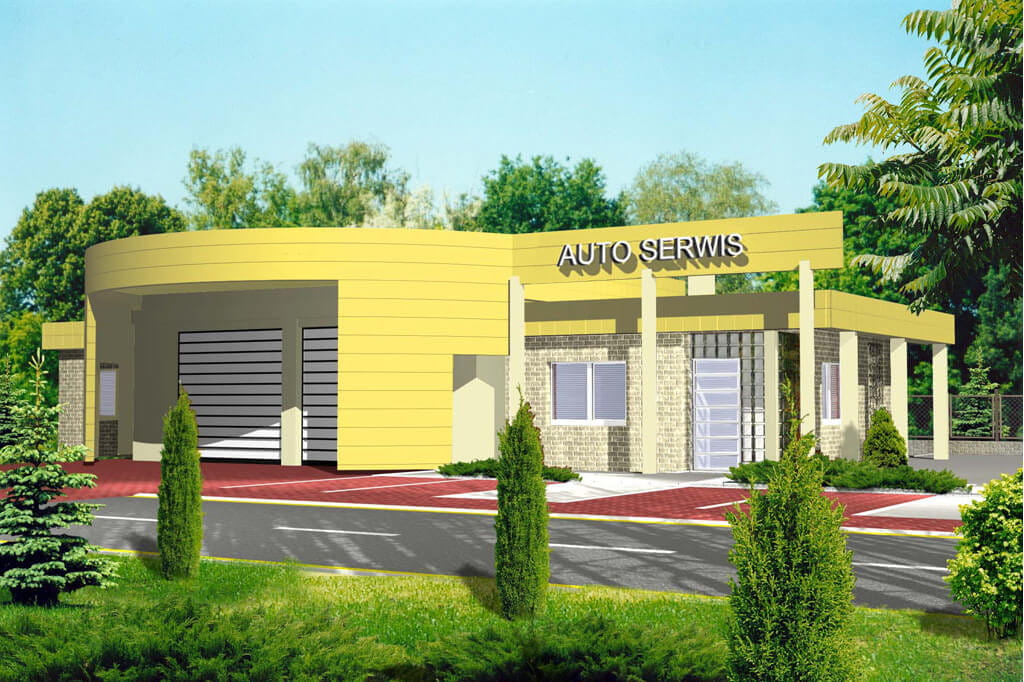

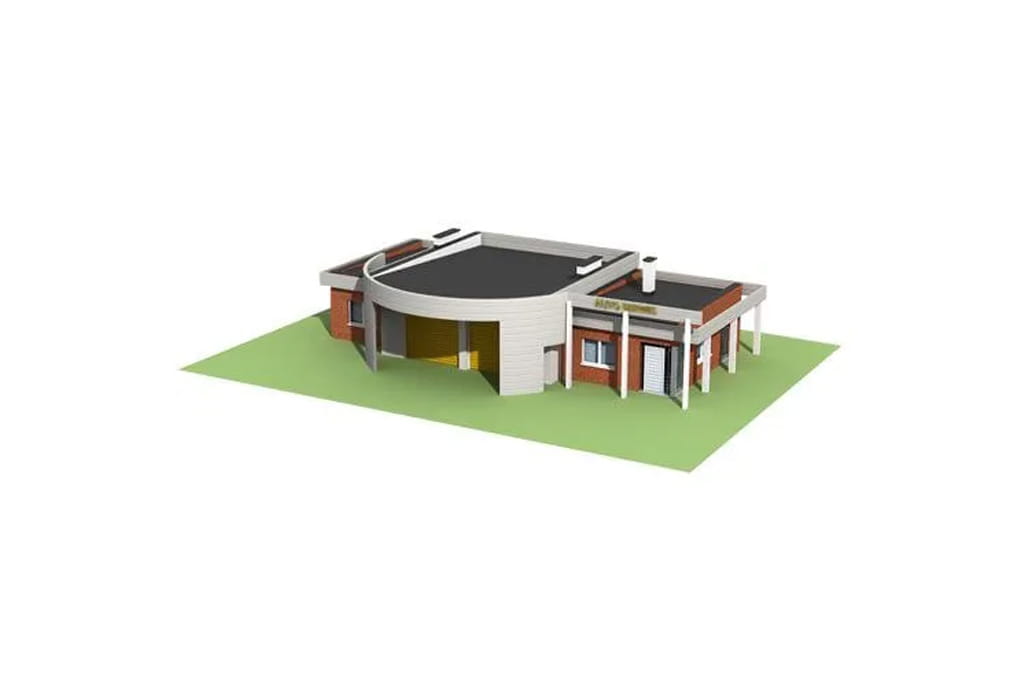

Model



Projekt LK-08 - model

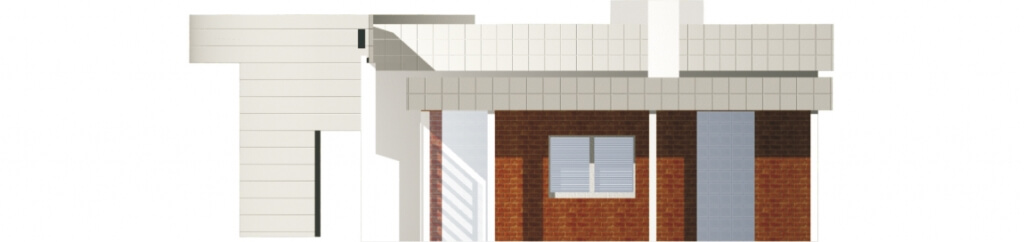

Elewacje



Projekt LK-08 - elewacja

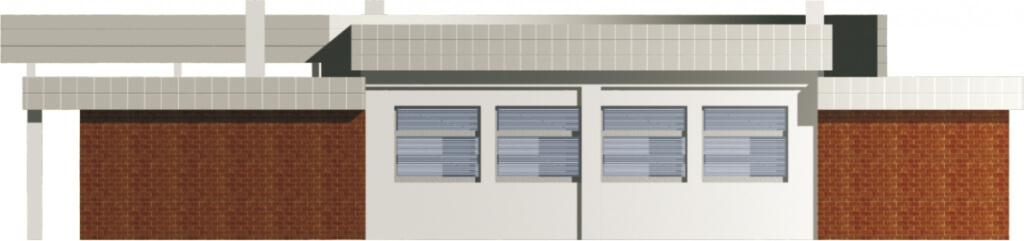

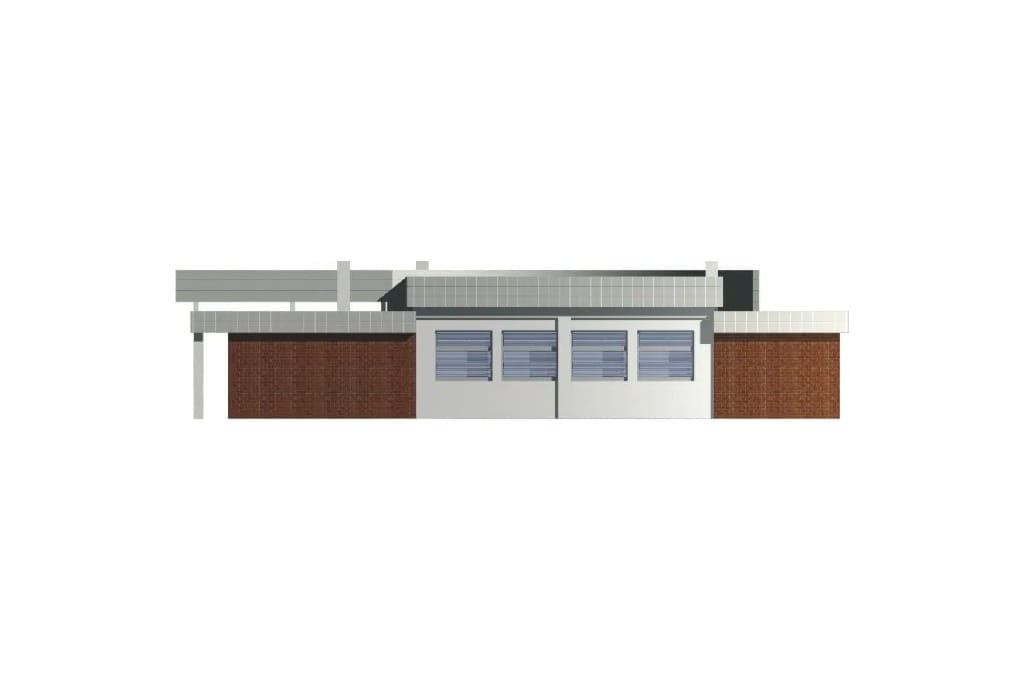

elewacja ogrodowa
Projekt LK-08 - elewacja

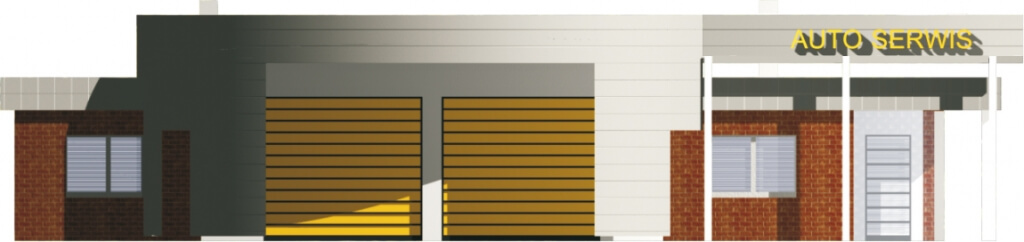

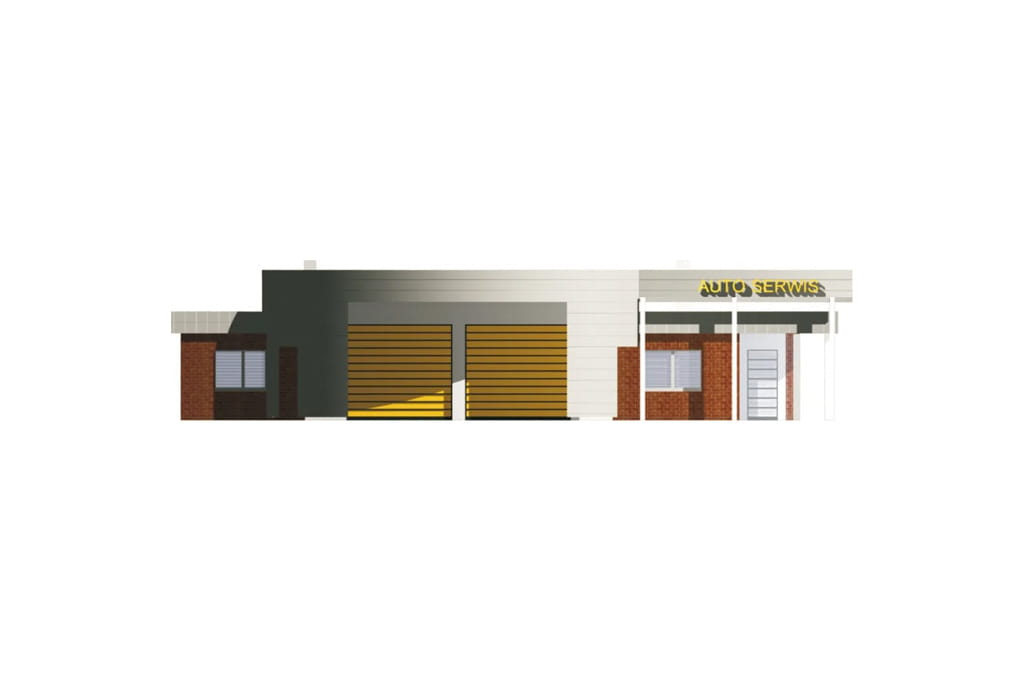

elewacja frontowa
Projekt LK-08 - elewacja

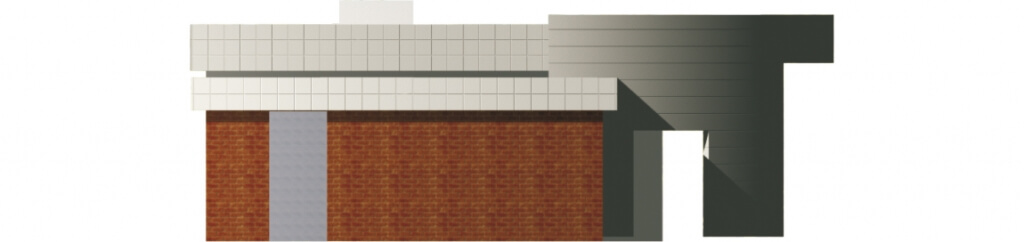

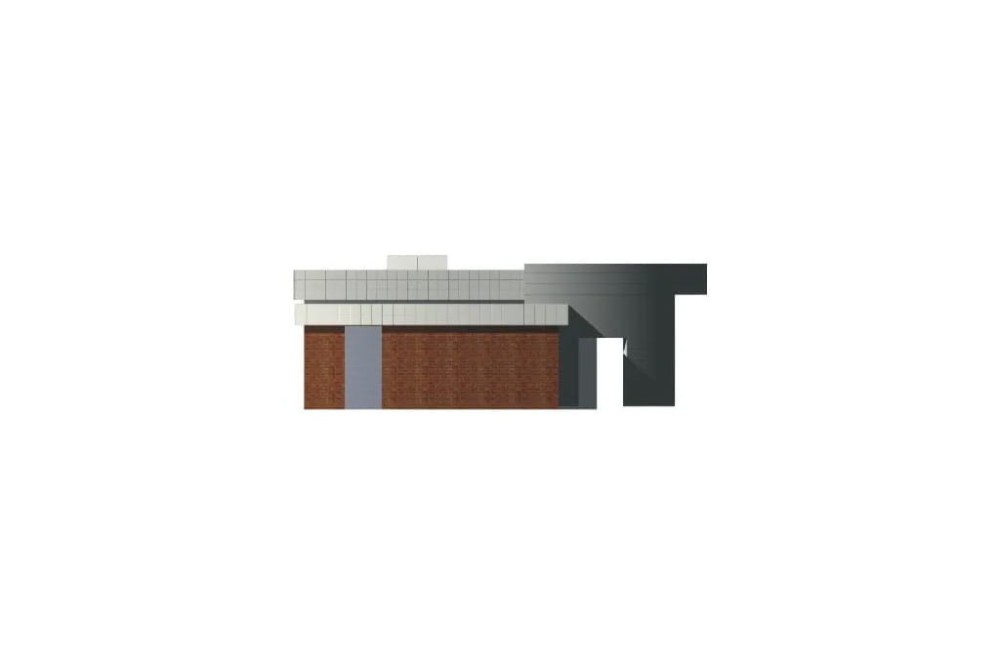

elewacja boczna
Projekt LK-08 - elewacja

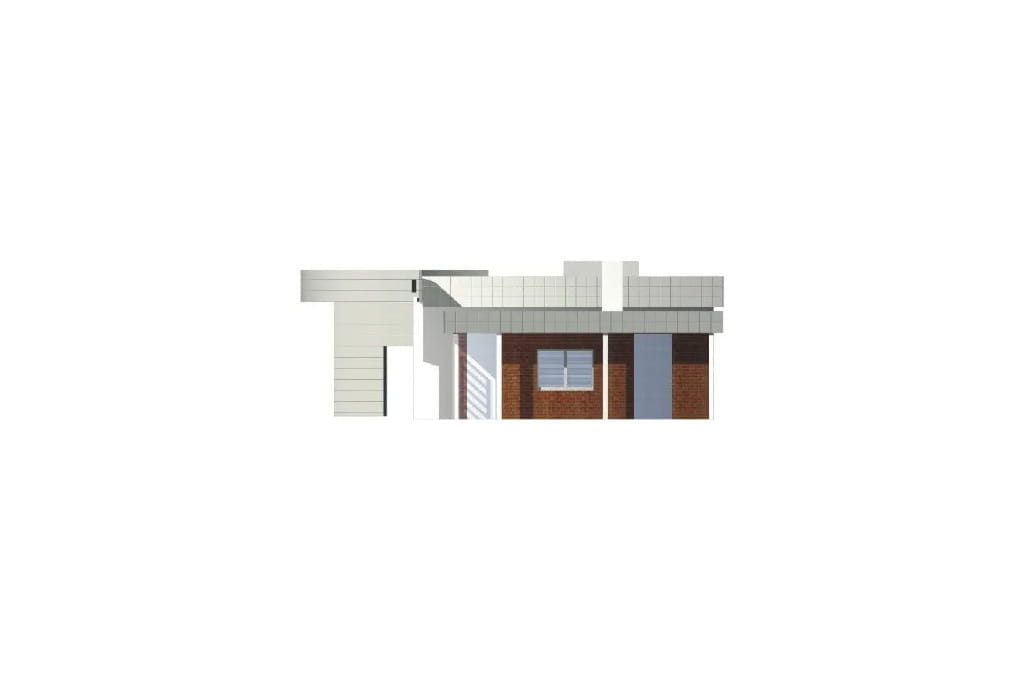

elewacja boczna

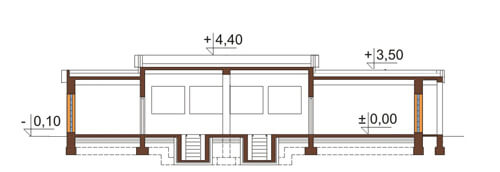

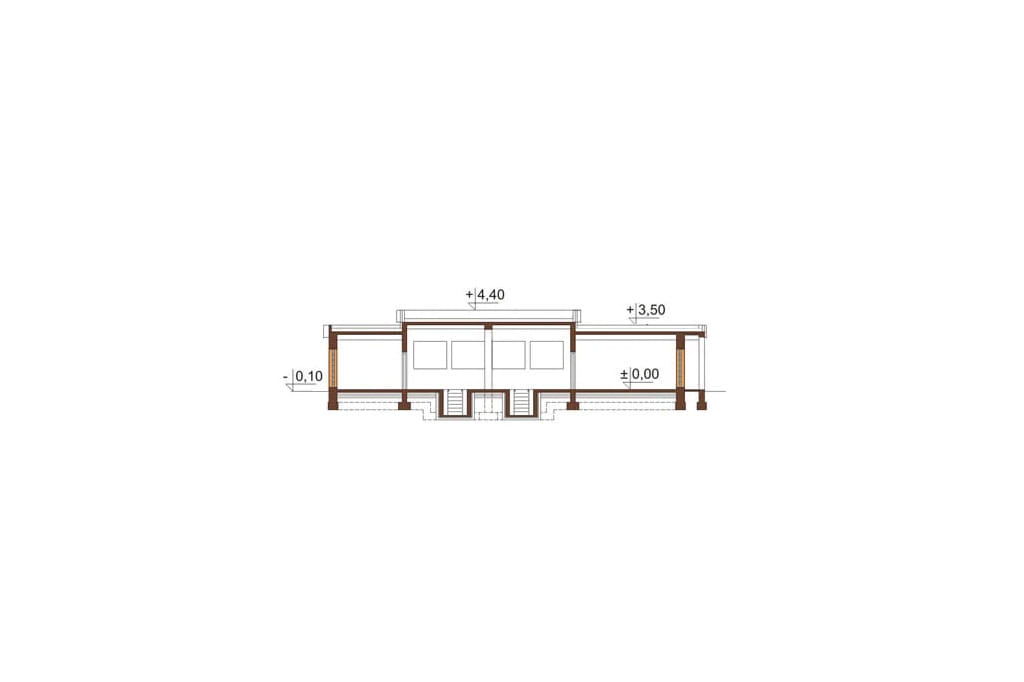

Przekrój



Projekt LK-08 - przekrój

Konstrukcja obiektu nie należy do założeń skomplikowanych w realizacji. Zaplanowanie budynku parterowego, przykrytego dachem dwuspadowym umożliwia stworzenie obiektu wygodnego zarówno dla pracowników, jak i klientów, poprzez możliwość doskonałego rozgraniczenia funkcji.

Zadaj pytanie dotyczące tego projektu  kliknij

Warsztat samochodowy LK-08
Budynek parterowy, bez podpiwniczenia.
Liczba pracowników 4 - 6 osób.

Technologia: tradycyjna
Ściany zewnętrzne:
beton komórkowy 24 cm, styropian 20 cm
Strop w budynku: żelbetowy
Kąt nachylenia dachu: 5%
Ogrzewanie: kocioł gazowy
Wentylacja: mechaniczna
Powierzchnia dachu: 230 m2
Program: wiatrołap, hall, biuro, WC, pokój socjalny, łazienka, warsztat, 2 magazyny.



Powierzchnia zabudowy: 193.70 m²
Powierzchnia użytkowa: 139.25 m²
Kubatura: 944.50 m³
Szerokość działki: 18.44 m
UWAGA: podawana przez nas minimalna szerokość działki
dotyczy ustawienia budynku węższą elewacją.

Ilość kondygnacji: 1
Liczba pomieszczeń: 9
Kąt nachylenia dachu: 5%
Ilość pokoi: 1
Pokój na parterze: Nie
Wysokość budynku: 4.70 m
Rodzaj ogrzewania: gazowe
Możemy dostosować ten projekt do Twoich potrzeb, napisz co chciałbyś w nim zmienić, przeprojektujemy go tak, aby w pełni odpowiadał Twoim oczekiwaniom Garaż: bez garażu
Piwnica: bez podpiwniczenia
Poddasze: poddasze nieużytkowe
Typ: handlowo-usługowe, komercyjne, projekt warsztatu samochodowego, projekt budynku handlowo-usługowego, projekt budynku usługowego, projekt serwisu samochodowego, auto serwis, stacja obsługi pojazdów
Technologia: tradycyjna

Architekt: Ewa Ferfecka-Homola, Michał Gnoiński, Michał Koprowski
CENA 3 EGZ. PROJEKTU 8 000 PLN KUP
PROJEKT


ŁĄCZNA ZAWARTOŚĆ OBU PROJEKTÓW ARCHITEKTONICZNO - BUDOWLANEGO ORAZ PROJEKTU TECHNICZNEGO, KTÓRE MOŻNA ZAMÓWIĆ RAZEM LUB OSOBNO :
  • projekt architektoniczny budowlany
  • projekt konstrukcyjny budowlany
  • projekt budowlany wewnętrznych instalacji sanitarnych (wod-kan, c.o., gaz, wentylacja mechaniczna)
  • projekt budowlany wewnętrznej instalacji elektrycznej oraz instalacji odgromowej
  • zestawienie materiałów budowlanych
  • kosztorys inwestorski budowlany
  • zgoda na zmiany w projekcie

Uzyskujemy pozwolenia na budowę i wykonujemy adaptacje do konkretnej działki  sprawdź szczegóły >>

Projekt został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
